BRUKSANVISNING D26410 DEWALT

• Sæt støvposen (8) på holderen (7) som vist.

• Hvis man ønsker vedvarende drift, kan arreteringsknappen (2) trykkes ned.

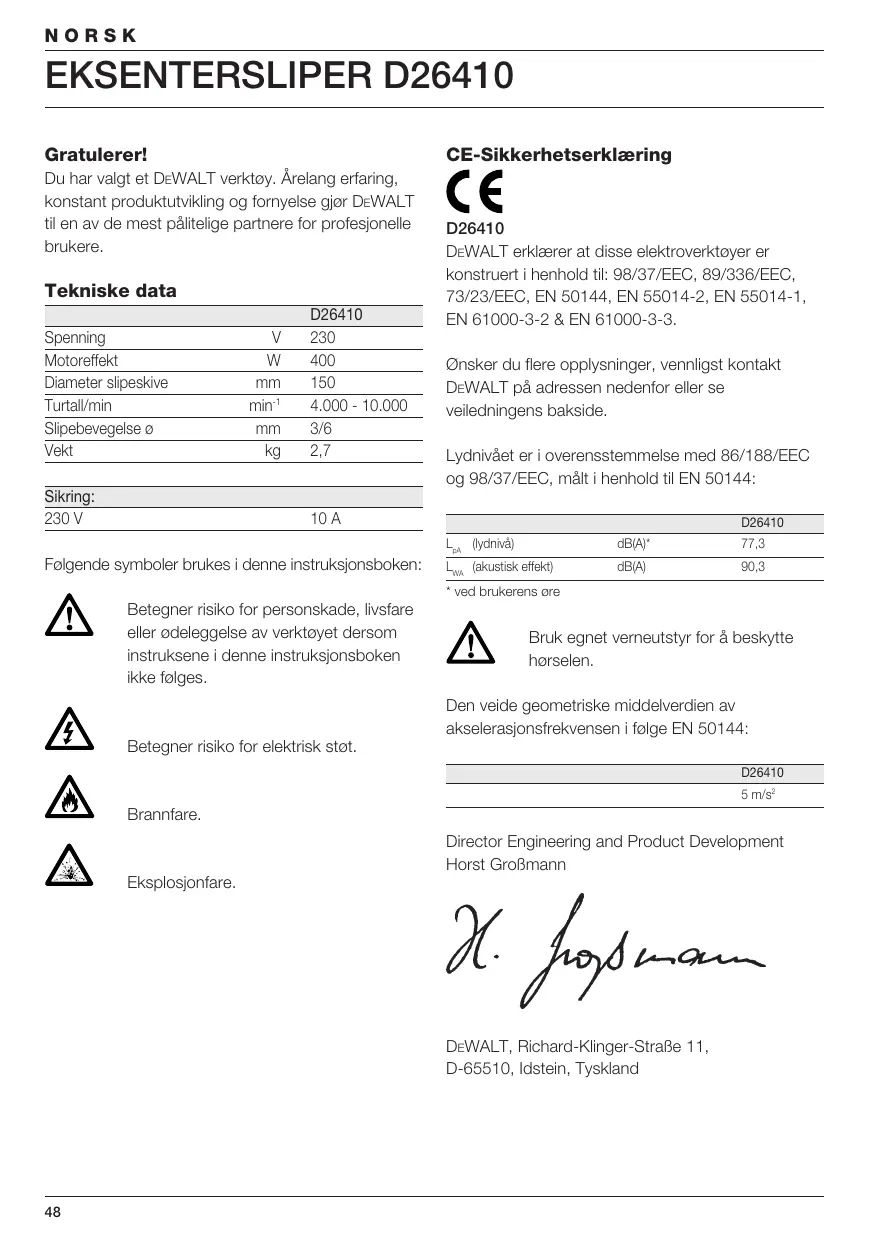

NORSK EKSENTERSLIPER D26410 Gratulerer! CE-Sikkerhetserklæring Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data Spenning Motoreffekt Diameter slipeskive Turtall/min Slipebevegelse ø Vekt Sikring: 230 V

• ved brukerens øre Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges. Bruk egnet verneutstyr for å beskytte hørselen. Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144: Betegner risiko for elektrisk støt. D26410 5 m/s2 Brannfare. Director Engineering and Product Development Horst Großmann Eksplosjonfare. DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

NORSK Sikkherhetsveiledning Ved bruk av elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade. Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet. Ta vare på bruksanvisningen for senere bruk. Generelt 1 Hold arbeidsområdet rent og ryddig En uryddig arbeidsplass innbyr til ulykker. 2 Tenk på arbeidsmiljøets innvirkning Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser. 3 Hold barn unna! Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen. 4 Kle deg riktig Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk hårnett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir. 5 Personlig vern Bruk alltid vernebriller. Bruk en ansikts- eller støvmaske når arbeidet kan forårsake støv eller flygende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselsvern. Bruk alltid vernehjelm. 6 Vern mot elektrisk støt Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Når verktøyet brukes under ekstreme forhold (for eksempel ved høy fuktighet eller forekomst av metallstøv), kan du øke sikkerheten ved å montere en isolerende transformator eller en (FI) jordfeilbryter. 7 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og god balanse. 8 Vær oppmerksom Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett. 9 Sikre arbeidsstykket Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet. 10 Kople til utstyr for støvavsuging Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig. 11 Fjern nøkler Kontroller alltid at nøkler og justeringsverktøy er fjernet, før du starter verktøyet. 12 Skjøteledninger Før bruk må du kontrollere skjøteledningen og bytte den ut hvis den er skadet. Når du bruker verktøyet utendørs, må du bare bruke skjøteledninger som er beregnet for utendørs bruk og er merket for dette. 13 Bruk riktig verktøy. Riktig bruk er beskrevet i instruksjonshåndboken. Ikke bruk underdimensjonert verktøy eller tilbehør til å gjøre jobber som egentlig krever kraftig verktøy. Verktøyet vil gjøre en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet. Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade. 14 Sjekk verktøyet for skader Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert. Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DEWALT serviceverksted. Prøv aldri å reparere selv. 15 Trekk ut støpselet for verktøyet Slå av verktøyet og vent til det står helt stille, før du forlater det. Trekk ut støpslet når verktøyet ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkoblinger, og før du utfører service.

NORSK 16 Unngå at verktøyet blir startet utilsiktet Bær ikke verktøyet med fingeren på bryteren. Pass på at verktøyet er slått av før du setter i støpslet. 17 Stell pent med ledningen Bær aldri verktøyet i ledningen. Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter. 18 Oppbevar verktøyet på et trygt sted når det ikke er i bruk Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn. 19 Vær nøye med vedlikeholdet Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett. 20 Reparasjoner Dette verktøyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktøyet må utføres av en autorisert DEWALT-reparatør. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare. Ekstra sikkerhetsinstruksjoner for slipemaskiner Vær spesielt forsiktig ved sliping av enkelte tresorter (for eksempel bøk og eik) og metall som kan avgi giftig støv. Bruk støvmaske som er spesielt beregnet på å beskytte mot giftig støv og gass, og sørg for at personer i eller rundt arbeidsområdet også er beskyttet.

• Bruk dette verktøyet i et område med god ventilasjon ved sliping av jernholdige metaller. Bruk ikke verktøyet i nærheten av antennbare væsker, gasser eller støv. Gnister eller varme partikler fra slipingen eller motorbørstene kan antenne brennbare materialer. Sliping av maling Overhold gjeldende forskrifter for sliping av maling. Vær spesielt opmerksom på følgende: 1 Benytt, om mulig, alltid en støvsuger for støvutsugning.

2 Vær spesielt forsiktig ved sliping av som muligens inneholder bly.

• La ikke barn eller gravide kvinner komme inn på arbeidsområdet.
• Alle personer som kommer inn på arbeidsområdet må bruke en spesialmaske som beskytter mot støv og damper fra blymaling.
• Ikke spis, drikk eller røyk på arbeidsområdet. 3 Fjern støvpartikler og alt annet avfall på en forsvarlig måte. Kontroll av pakkens innhold Pakken inneholder: 1 Eksentersliper 1 Ramme for støvpose 1 Støvpose 1 Sett med slipepapir 1 Instruksjonsbok 1 Splitt-tegning
• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fig. A) Din D26410 eksentersliper er laget for hurtig sliping av tre, metall og plast i et profesjonelt miljø. 1 Strømbryter 2 Låseknapp 3 Turtall-regulator 4 Fronthåndtak 5 Slipeskive 6 Låseknapp for slipebevegelse 7 Ramme for støvpose 8 Støvpose Elektrisk sikkerhet Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Ditt DEWALT verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig. NORSK Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt. Bruk av skjøteledning Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først. Innstilling av den elektroniske turtall-regulatoren (fig. A) Hastigheten kan varieres trinnløst fra

4.000 - 10.000 min-1 ved hjelp av den elektroniske

turtallsregulatoren (3).

• Innstill den elektroniske turtall-regulatoren på ønsket nivå. Erfaring vil imidlertid vise hva som er riktig innstilling.
• Vanligvis krever hardere materialer en høyere innstilling. Støvavsug (fig. E) Montering og justering Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet. Montering av slipepapir (fig. B) Verktøyet bruker 150 mm (6") slipeskiver med hekte og løkke med et 6-hulls mønster for støvavtrekk.
• Legg verktøyet på et bord med slipeskiven (5) opp.
• Legg slipepapiret rett oppå slipeskiven.
• Hold slipeskiven (5) med én hånd, og sørg for at støvavsugsåpningene (9) kommer på riktig plass. Justere fronthåndtaket (fig. C) Fronthåndtakets stilling kan justeres for å gi optimal kontroll.
• Løsne skruen (10) som sitter midt på fronthåndtaket (4).
• Ta av håndtaket fra verktøyet, og plasser det på en av monteringsposisjonene.
• Kontroller at håndtaket er riktig plassert.
• Stram til skruen. Justere slipebevegelsen (fig. D) Slipebevegelsen kan justeres til følgende innstillinger: 3 mm for finpolering 6 mm: for grovsliping
• Trykk på låseknappen (6).
• Drei slipeskiven (5) mot urviseren inntil slipebevegelsen låses i posisjon.
• Drei slipeskiven en halv omdreining til inntil skiven klikker inn i ønsket innstilling.
• Slipp låseknappen. Ved arbeid på tre med en slipemaskin oppstår det støv. Sett derfor alltid på en støvpose som er konstruert i overensstemmelse med de gjeldende direktiver for støvutslipp. Bruk ikke støvpose eller støvsuger uten egnet gnistbeskyttelse ved sliping av metall.
• Fest støvposen (8) inn i rammen (7) som vist.
• Fest rammen (7) til støvavsuget (11).
• Drei posen og rammen med urviseren slik at de låses på plass. Bruksanvisning
• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
• Kontroller at alt materiale som skal slipes, er godt sikret.
• Ved pussing skal maskinen bare trykkes lett mot arbeidsstykket. Overdrevent trykk øker ikke pusseeffekten, men medfører kun fare for overbelastning av maskinen, eventuelt at slipepapiret ryker.
• Ikke overbelast verktøyet. Ikke slip magnesium! Skru på og av (fig. A)
• Slå på: trykk inn strømbryteren (1).
• For kontinuerlig bruk, trykk også på låseknappen (2).
• Slå av: trykk på strømbryteren igjen.

NORSK Sliping (fig. A)

• Begynn med groveste korning.
• Fordi verktøyet lager små riper i alle retninger, er det unødvendig å slipe med årringene.
• Kontroller arbeidet med korte mellomrom.
• Skru alltid AV maskinen når arbeidet er avsluttet og før støpselet tas ut av stikkontakten. Skifte støvposen (fig. E) For effektiv støvavsugning må støvposen skiftes når den er ca. tredjedels full.
• Trekk forsiktig åpningen på støvposen (12) ut av rammen (13), og fjern støvposen (8).
• Fest en ny støvpose slik det er beskrevet ovenfor. Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. Vedlikehold Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Bytting av slipeskive og turtallsbegrensningsskive (fig. F) Både slipeskiven (5) og turtallsbegrensningsskiven (15) er utskiftbare deler. Slipeskiven må skiftes når den viser tydelige tegn på slitasje. Turtallsbegrensningsskiven må byttes når turtallet på slipeskiven øker sterkt når slipemaskinen tas bort fra arbeidsstykket.
• Trekk ut støpselet av stikkontakten.
• Løsne skruen (14), og ta av skiven.
• Bytt slipeskiven (5) og/eller turtallsbegrensningsskiven (15) og stram til skruen (14). Kontroller at turtallsbegrensningsskiven sitter slik den skal. Smøring Ditt elektoverktøy trenger ikke ekstra smøring. Rengjøring Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

• Etter at verktøyet er brukt til metallsliping uten støvpose, må verktøyet rengjøres med svak trykkluft. Utslitt verktøy og miljøet Vern naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted. DEWALT service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT). På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat. NORSK GARANTI
• 30 DAGERS FORNØYD-KUNDEGARANTI • Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.
• 1 ÅRS FRI VEDLIKEHOLDSERVICE • Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.
• 1 ÅRS GARANTI • Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:
• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com
