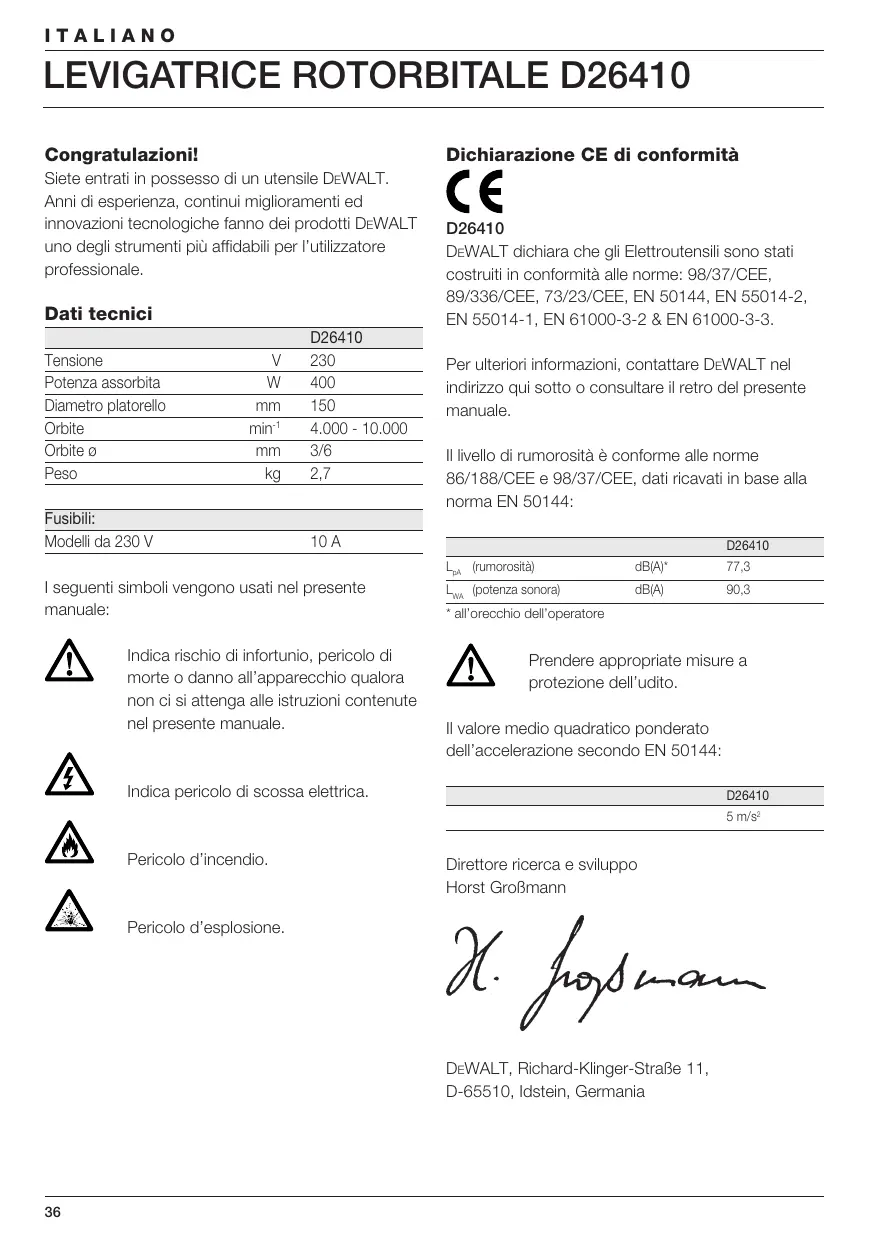

MANUALE UTENTE D26410 DEWALT

Siete entrati in possesso di un utensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti DeWALT uno degli strumenti più affidavitili per l'utilizzatore professionale.

Dati tecnici

		D26410
Tensione	V	230
Potenza assorbita	W	400
Diametro platorello	mm	150
Orbite	min-1	4.000 - 10.000
Orbite ø	mm	3/6
Peso	kg	2,7

Fusibili:
Modelli da 230 V	10 A

I seguenti simboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolodi scossa elettrica.

Pericolo d'incendio.

Pericolo d'esplosione.

Dichiarazione CE di conformità

D26410

DeWALT dichiara che gli Elettroutensili sono stati costrui in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWALT nel indirizzo qui除去 o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144:

		D26410
LDA(rumorosità)	dB(A)*	77,3
LWA(potenza sonora)	dB(A)	90,3

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito.

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

D26410

5 m/s2

Direttore ricerca e sviluppo

Horst Großmann

X. fipmm

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla a ridurre i rischi d'incendio, scariche elettriche e ferimenti. Prima di adoperare l'utensile, leggere attendamente le istruzioni di cui al presente manuale. Conservare quello manuale di istruzioni per successive consulazioni.

Informazioni generali

1 Tenere pulita I'area di lavoro

Ambiente e bianchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umilità.

Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmossera gassosa o infammabile.

3 Tenere i bambini lontani dall'area di lavoro

Non permettere a bambini,及其他 persono animali di avvincarsi alla zona di lavoro, toccare l'utensile o il cavo di alimentazione.

4 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere impigliati nelle parti mobili dell'utensile. Raccogliere i capelli se si portano lunghi. Quando si lavora all'esterno, è preferibile indossare dei guanti adeguati e delle scarpe antisdrucciolevoli.

5 Protezione personale

Indossate occhiali di sicurezza. Indossate una mascherina contro la polvere anni che l'uso dell'utensile provovi chive o schegge. Se tali particelle sono essere particolarmente calde, indossareanche un grembiule resistente al caldo. Fare sempre uso di sistemi di otoprotezione. Indossare sempre un elmetto di sicurezza.

6 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interrottore di sicurezza per correnti di guasto (Fl).

7 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando positizioni malsicure.

8 Stare sempre attenti

Prestare attentione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzato l'utensile quando si è stanchi.

9 Bloccare il pezzo da lavorare

Usare pinze o morphe per bloccare il pezzo da lavorare. Ciò aumento la sicurezza e consente di dismantenere entrambé le mani libere per operare meglio.

10 Connette l'apparecchiatura aspirapolvere

Se sono forniti i dispositivo per la connessione delle macchina aspirazione e raccolta della polvere, verificare che vengano collegate e utilizzate correttamente.

11 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'utensile si abbia cura di togliere chiavi e altri strumenti.

12 Prolunghe

Ispezionare la prolonga prima dell'uso e sostiturla se è danneggiata. Quando l'utensile viene impiegato all'esterno, usare unicamente le prolonghe per uso esterno.

13 Usare l'utensile adatto

L'utilizzo previsto èindicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l'utensile.

Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

14 Controllare che non vi siano parti danneggiate

Prima dell'uso, ispezionare accuratamente l'utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, pezioni rotti, danni alle protezioni oagli interrotturi e qualsiasi altra condizione che possa incidere sul funzionamento dell'utensile. Accertare che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi.

Non impiegare l'utensile se non è possibile accenderlo e spegnerlo mediante l'interruttore.

Eventuali componenti difettosi o danneggiati vanno sostituito riparati da un technician autorizzato. Non tentare mai di effettuare delle riparazioni.

15 Scollegare I'utensile

Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre la spina alla presa di alimentazione quando l'utensile non è in uso, o prima diambiare pezioni, accessori o complementi o prima di eseguire lavori di manutenzione.

16 Evitare accensioni accidentali

Quando si trasporta l'utensile, non tenere il dito sull'interruttore. Prima di collegare l'utensile alla presa, verificare che sua spento.

17 Non abusare del cavo elettrico

Non trasportare mai l'utensile afferrandolo per il cavo. Non tirare mai il cavo per estrarlo alla presa. Proteggere il cavo dal calore, dagli olio minerali e dagli bordi taglienti.

18 Custodia dell'elettroutensile après l'uso

Riporre gli utensili elettrici in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

19 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti eenza trace diolio o grassi.

20 Riparazioni

Il presente utensile elettrico è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati DeWALT per le riparazioni Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Istruzioni di sicurezza supplementari per levigatrici

Fare attenzione durante le operazioni di levigatura di alcuni tipi di legno (ad esempio faggio, quercia) e del metallo che potrebbero produrre della polvere tossica. Indossare una maschera anti-polvere realizizzata in modo specifico per proteggregate contro la polvere e i fumi tossici e assicurare nel contempo la protezione del personale che si trovato che accede alla zona di lavoro.

• Usare quest'utensile in un'area ben ventilata durante le operazioni di levigatura di metalli ferrosi. Non usare l'utensile in prossimità di polvere, gas o liquidi infiammabili. Le scintille o le particelle surriscaldate prodotte dalle spazzole del motore da smerigliatura o ad arco potrebbero incendiare i materiali combustibili.

Levigatura di superfici verniciate

Per le operazioni di asportazione delle vernici delle superfici attenersi alleindicazioni relative.Prestare particolare attenzione alle seguenti avertenze.

1 Ove possibie, raccogliere le polveri mediante un aspirapolvere.
2 Prendere speciali precauzioni durante la levigatura di vernici a base di piombo:

• Non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante.
• Tutte le personne che entrano nell'area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitture a base di piombo.
  Non mangiare, bere o fumare nell'area di lavoro.

3 Predisporre per l'aspirazione in sicurezza delle particelle di polvere o di qualsiast loalto materiale residuo della lavorazione.

Contenu dell'imballo

L'imballo comprende:

1 Levigatrice rotorbitale
1 Telaio per sacchetto raccoglipolvere
1 Sacchetto raccoglipolvere
1 Confezione di carta abrasiva
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

La vostra levigatrice rotorbitale D26410 è stata realizata per la rapida levigatura del legno, del metallo e della plastica in ambito professionale.

1 Interruttore acceso/spento
2 Pulsante di bloccaggio interruttoro

3 Regolatore velocità
4 Impugnatura anteriore
5 Platorello di levigatura
6 Pulsante di bloccaggio percorso orbitale
7 Telaio per sacchetto raccoglipolvere
8 Sacchetto raccoglipolvere

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello individato sulla targhetto.

Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perché non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento)- utensili elettrici Tipo 12 per la classe I (messa a terra)- utensili elettrici
CH Gli apparecchi portatili,utilizzati in ambiente esterno,devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostuire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduittere è 1,5 mm². Se si utilizza un avvolGITore, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

Montaggio dei dischi abrasivi (fig. B)

L'utensile usa dischi abrasivi biadesivi da 150 mm (6") predisisti con 6 fori per ilsystema di aspirazione delle polveri.

• Disporre l'utensile su un banco con il platorello di levigatura (5) rivolto versusl'alto.
• Collocare il disco abrasivo direttamente al di sopra del platorello di levigatura.
• Sostenere il platorello di levigatura (5) con una mano ed allineare i fori di aspirazione polveri (9).

Regolazione dell'impugnatura anteriore (fig. C)

Per un controlo ottimale è possibile regolare la posizione dell'impugnatura anteriore.

• Allentare l'impugnatura (10) che si trova al centro dell'impugnatura anteriore (4).
• Rimuovere l'impugnatura dall'tensile e metterla in una delle posizioni di montaggio.
• Accertarsi che l'impugnatura sia installata correttamente.
• Serrare la manopola.

Regolazione del percorso orbitale (fig. D)

Il percorso orbitale più essere impostato sui seguenti valori:

3 mm per le operazioni di finitura
6 mm: per le operazioni di levigatura grossolana

• Premere il pulsante di bloccaggio (6).
• Ruotare il platorello di levigatura (5) in senso antiorario fino a bloccare il percorso orbitale in posizione.
• Ruotare il platorello di levigatura di mezzo giro fino a bloccarlo nell'impostazione desiderata.
• Rilasciare il pulsante di bloccaggio.

Regolazione elettronica (fig. A)

La velocità è variabile e regolabile tra

4.000 - 10.000 min-1 tramite regolatore elettronico (3).

• Ruotare il selettore portandolo al livello desiderato. La scelta è comunique una questione diesperienza.
• In linea generale, su materiali più duri si richiedono regolazioni più elevate.

Aspirazione solveri (fig. E)

Poiché la levigatura del legno produce polvere, occorre installare sempre un sacchetto raccoglipolverre in conformità alle relative norme riguardanti l'emissione di polvere.

Nel levigare metalli non utilizzato il sacchetto raccoglipolvero o l'aspiratore in assenza di un'adeguata protezione parascintille.

• Montare il sacchetto raccoglipolvere (8) nel telaio (7) come descririto.
• Montare il telaio (7) su un'uscita per l'aspirazione delle polveri (11).
• Ruotare il gruppo in senso orario per bloccarlo in posizione.

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Bloccare il pezzo da lavorare.
• Non esercitare troppa pressione durante l'operazione. Una pressione eccessiva non migliorara l'azione dell'utensile ma causa un sovraccarico del motore e la lacerazione della carta abrasiva.
• Evitare carichi eccessivi.

Non levigare su superfici di magnesio!

Accensione espegnimento (fig. A)

• Accensione: premere l'interruttore on/off (1).
• Per un funzionamento continuo, premereanche il pulsante di bloccaggio (2).
• Spegnimento: premere di nuovo l'interruttore on/off.

Levigatura (fig. A)

• Iniziare con il foglio abrasivo di grana maggiore.
• Dato che l'utensile produce piccoli segni di scalfiture in tutte le direzioni, non è necessario effettuare la finitura con graniglia.
• Verificare il risultato del lavoro a brevii intervalli.
• Spegnete sempre l'utensile al termine del lavoro e prima di disinserire la spina.

Sostituzione del sacchetto raccoglipolvere (fig. E)

Per rendere più efficente l'aspirazione della polvere si consiglia di sostituire il sacchetto raccoglipolverve quando è pieno per un terzo della sua capacité.

• Tirare con cautela l'apertura del sacchetto raccoglipolvere (12) sino ad estrarla dall'uscita del telao (13) e rimuovere il sacchetto raccoglipolvere (8).
• Inserire il nuovo sacchetto raccoglipolvere seguendo le istruzioni descrirente sopra.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomporlo a manutenzione periodica.

Sostituzione del platorello di levigatura e del collare limitatore di velocità (fig. F)

Sia il platorello di levigatura (5) che del collare limitatore della velocità (15) sono particolari soggetti ad usura. Il platorello di levigatura deve essere sostituito quando alla segnì evidenti di usura.

Il collare deve essere sostituito se la velocità del platorello di levigatura aumento notevolmente al momento del distacco della levigatrice dal pezzo.

• Disinserire l'utensile.
• Allentare la vita a brugola (14) e rimuovere il platorello.
• Sostituire il platorello di levigatura (5) e/o il collare limitatore di velocità (15), quando serrare la viti a brugola (14); accertarsi che il collare limitatore di velocità sia adeguatamente allineato.

Lubrificazione

Il Vostro elettroutensile non richiede lubrificazione addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

• Dopao aveusato I'utensile per levigare i metallisenza sacchetto raccoglipolvere, pulire I'utensile usando aria a bassa pressione.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE

Se non siete completeness sedisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni alla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o ilchio dell'utensile, presentando debita prova dell'avvenuto acquisto.

- MANUTENZIONE GratisITA PER UN ANNO

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DeWALT nei primi 12 mesi alla data di acquisto sare effettuata gratuiteamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono escludi gli accessori.

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostuzione gratuite delle parti difettose o a nostro giudizio, alla sostuzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sua stato causato da incuria.
  Il prodotto non abbia subito tentativi di riparazione da personne non facenti parte del nostro personale di assistenza o, all'estero, dal loro staff distribuito.

Contattare la Sede Centrale DeWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternatively, sul nostro site Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.
