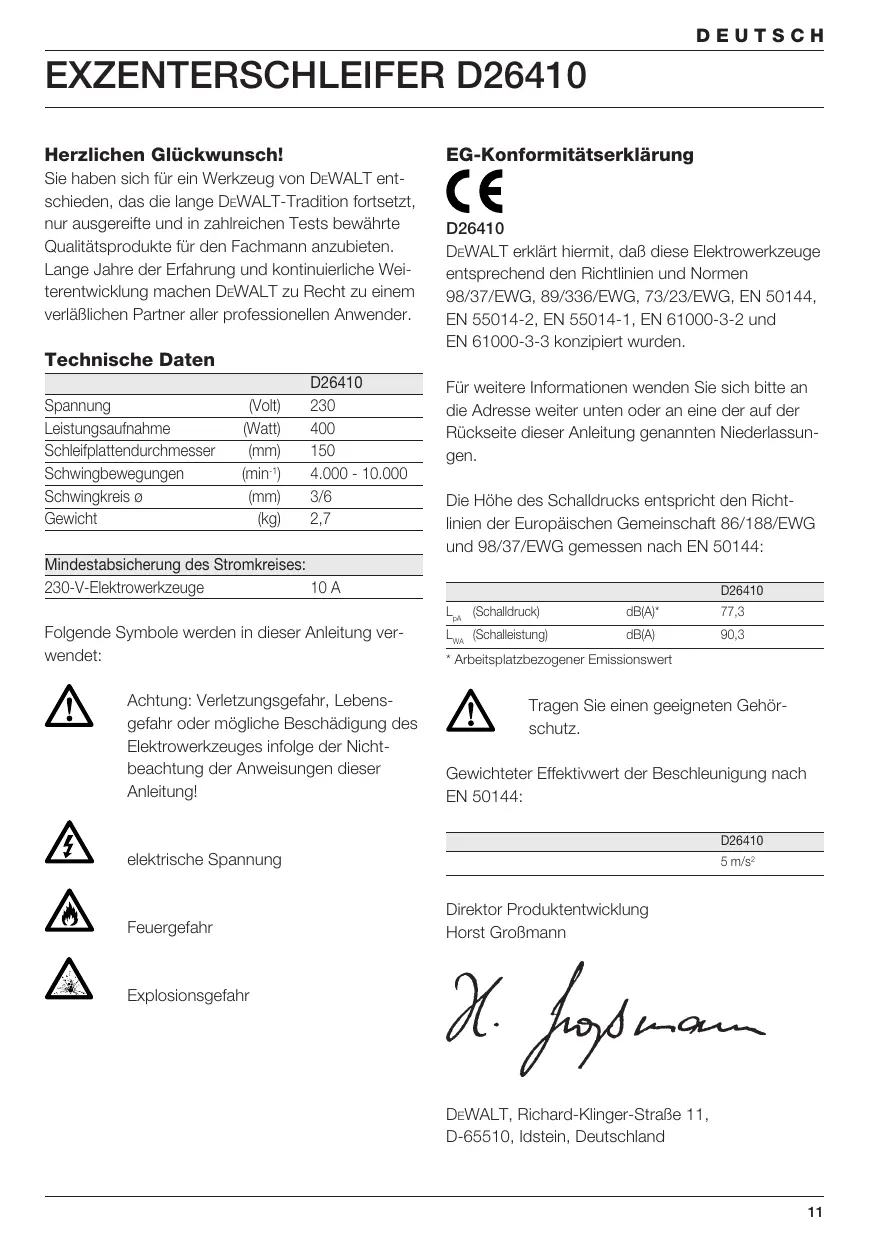

BEDIENUNGSANLEITUNG D26410 DEWALT

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläblichen Partner aller professionellen Anwender.

Technische Daten

		D26410
Spannung	(Volt)	230
Leistungsaufnahme	(Watt)	400
Schleifplattendurchmesser	(mm)	150
Schwingbewegungen	(min-1)	4.000 - 10.000
Schwingkreis ø	(mm)	3/6
Gewicht	(kg)	2,7

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge

10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebens- gefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

Feuergefahr

Explosionsgefahr

EG-Konformitätserklarung

D26410

DeWALT erklart hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Die Höhe des Schalldrucks entspricht den Richtlinien der Europäischen Gemeinschaft 86/188/EWG und 98/37/EWG gemessen nach EN 50144:

		D26410
LDA(Schalldruck)	dB(A)*	77,3
LWA(Schalleistung)	dB(A)	90,3

• Arbeitsplatzbezogener Emissionswert

Tragen Sie einen geeigneten Gehorschutz.

Gewichteter Effektivwert der Beschleunigung nach EN 50144:

D26410

5 m/s2

Direktor Produktentwicklung Horst Großmann

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

Sicherheitschinweise

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug verwenden. Bewahren Sie diese Anleitung auf.

Allgemeines

1 Halten Sie Ihr Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigten Sie Umgebungseinflüsse

Setzen Sie das Werkzeug keinem Regen aus. Verwenden Sie das Werkzeug nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Werkzeug nicht an Orten, wo Feuergefahr oder Explosions- gefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dazu, daß Sie das Werkzeug und das Netzkabel nicht berühren.

4 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden konnen. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert.

5 Schutzmaßnahmen

Tragen Sie stets eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Falls diese Teilchen heißt sind, so müssen Sie auch eine hitzebestandige Schürze tragen. Tragen Sie stets einen Gehörschutz. Tragen Sie stets einen Schutzhelm.

6 Schutz vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpmn, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metalls-taub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(Fl-)Schutzschalters erhöht werden.

7 Achten Sie auf einen sicheren Stand

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

8 Seien Sie stets aufmerksam

Konzentrieren Sie sich auf ihre Arbeit. Gehen Sie vermünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie mäde sind.

9 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit richerer gehalten und erhögt die Bedienung des Werkzeuges mit beiden Händen.

10 Schlieben Sie Vorrichtungen zur Staubabsaugung an!

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Werkzeug angegeschlossen werden können, vergewissem Sie sich, daß diese angegeschlossen sind und ordnungsgemäß verwendet werden.

11 Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einsatzen, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

12 Verlägerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eigenen und entsprechend gekennzeichnet sind.

13 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschreiben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten ihre persönliche Sicherheit. Überlasten Sie das Werkzeug nicht. Warning! Das Verwenden anderer als der in dieser Anleitung empfohlenen Anbauerigte und Zubehörteile oder die Ausführung von Arbeiten mit thisem Werkzeug, die nicht der bestimmungsgemäß Verwendung entsprechen, kann zu Unfallgefahren führen.

14 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen

Überprüfen Sie das Werkzeug und das Netzkabel vor der Arbeit auf Beschädigungen.

Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden einwandfrei Betrieb des Werkzeuges beeinträchtigen konnen. Vergewissern Sie sich, daß das Werkzeug ordnungsgemäß Funktionieren wird. Benutzen Sie das Werkzeug nicht, wenn irgend ein Teil defekt ist. Verwenden Sie das Werkzeug nicht, wenn der Ein-/Aus-Schalter nicht Funktioniert. Lassen Sie defekte Teile immer von einer unserer autorisieren DeWALT-Kundendienstwerkstätten austauschen. Versuchen Sie nie, das Werkzeug selbst zu reparieren.

15 Ziehen Sie den Netzstecker.

Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug vollkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigtleness. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzten, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

16 Vermeiden Sie ein unbeabsichtigtes Einsatz!

Tragen Sie das Werkzeug nicht mit dem Finger am Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen.

17 Behandeln Sie das Kabel sorgfältig!

Tragen Sie das Werkzeug niemals an seiner Leitung. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Bewahren Sie ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollenen in trockenen, verschlossenen Räumen und für Kinder nicht erreichen aufbewahrt werden.

19 Pflegen Sie ihre Werkzeuge mit Sorgfalt

Halten Sie ihre Werkzeuge scharf und sauber, um gut und safer arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie)samtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

20 Reparaturen:

Dieses Werkzeug entspricht den einschlädigen Sicherheitsbestimmungen.

Lassen Sie Reparaturen nur von einer autorisierten DeWALT-Kundendienstwerkstatt ausführten. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Schleifgeräte

Gehen Sie beim Schleifen weniger Holzarten (z.B. Buche, Eiche) und Metalle weitere vorsichtig vor, da hiervon ein giftiger Staub ausgehen kann. Tragen Sie zum Schutz vor gifting Stäuben und Dämpfen eine Staub- maske, und stellen Sie safer, daß auch andere Personen geschützt sind, die den Arbeitsplatz betreten oder sich darin aufhalten.

• Verwenden Sie das Werkzeug beim Schleifen von eisenhaltigen Metallen nur in einem gut belufteten Raum. Verwenden Sie das Werkzeug nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Funken oder frei Schleifpartikel oder die Funkenbildung an den Motorbürsten können explosive Stoffe entzünden.

Schleifen von Farbe

Beachten Sie die geltenden Regeln zum Schleifen von Farbe. Insbesondere sind folgende Punkte zu berücksichtigten:

1 Verwenden Sie zur Staubabsaugung möglichst einen Entstauber gemäß der Norm TRGS 553.
2 Besondere Vorsicht gilt beim Schleifen von bleihaltigen Farben:

• Kinder und Schwangere)durren den Arbeitsplatz nicht betreten.
• Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen/TRagen.
• Am Arbeitsplatz nicht essen, trinken oder rauchen.

3 Staubteilchen und jegliche anderen Schleifabfälle sind fachgerecht zu entsorgen.

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Exzenterschleifer
1 Rahmen für Staubsack
1 Staubsack
1 Schleifpapiersatz
1 Bedienungsanleitung
1 Explosionszeichnung

• Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschäftigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ihr Exzenterschleifer D26410 wurde zum schnellen Schleifen von Holz, Metall und Kunststoff im professionellen Einsatz entworfen.

1 Ein-/Aus-Schalter
2 Verriegelungsknopf für Dauerbetrieb
3 Geschwindigkeitswahler
4 Zweithandgriff
5 Schleifplatte
6 Sperrknopf für Exzenterbewegung
7 Rahmen für Staubsack
8 Staubsack

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DeWALT-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus thisem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 fur Klasse II (Doppelisolierung) - Geräte Typ 12 fur Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlägerungskabel

Verwenden Sie ein zugelassenes Veränderungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5mm^2 . Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollig aus.

Zusammenbauen und Einstellen

Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.

Anbringen der Schleifscheiben (Abb. B)

Dieses Werkzeug bestehtigt 6" (150 mm) Haken- und Osen-Schleifscheiben mit einem 6-Loch-Staubab-saugmuster.

• Legen Sie das Werkzeug auf einen Tisch, wobei die Schleifplatte (5) nach oben weisen muß.
• Setzen Sie die Schleifscheibe direkt auf die Schleifplatte.
• Halten Sie die Schleifplatte (5) mit der einen Hand und richten Sie die Staubabsauglöcher (9) aus.

Einstellen des vorderen Handgriffs (Abb. C)

Die Position des vorderen Handgriffs kann im Hinblick auf eine optimale Kontrollierbarkeit des Geräts eingestellt werden.

• Losen Sie den Knopf (10), die sich in der Mitte des vorderen Griffs (4) befindet.
• Nehmen Sie den Handgriff vom Werkzeug ab und setzen Sieihn auf eine der Befestigungsspositionen.
• Vergewissern Sie sich, daß der Handgriff richtig angeordnet wurde.
  Ziehen Sie den Knopf an.

Einstellen der Exzenterbewegung (Abb. D)

Die Exzenterbewegung kann folgendermaßen eingestellt werden:

3 mm für Endbearbeitungen
6 mm: für grobe Schleifarbeiten
- Drücken Sie auf den Sperrknopf (6).

• Drehen Sie die Schleifplatte (5) gegen den Uhrzeigersinn, bis die Exzenterbewegung in ihrer Position gespeit wird.
• Drehen Sie die Schleifplatte eine weitere halbe Umdrehung, bis die Platte in der gewünschten Stellung einrastet.
• Lassen Sie den Sperrknopf los.

Einstellen des elektronischen Geschwindigkeitswählers (Abb. A)

Die Geschwindigkeit ist unter Verwendung des elektronischen Geschwindigkeitswährers (3) von 4.000 - 10.000 min ^-1 stufenlos einstellbar.

• Drehen Sie den Regelschalter auf den gewünschten Wert. Die erforderliche Einstellung ist eine Erfahrungssache.
• Im allgemeinen muß für härteres Material ein höherer Wert eingestellt werden.

Staubabsaugung (Abb. E)

Bei Holzbearbeitung mit einem Schleifer fällt immer Staub an. Verwenden Sie deswegen immer einen im Einklang mit den geltenden Richtlinien für Staubausstoß konstrukierten Staubsack.

Verwenden Sie beim Schleifen von Metall weder Staubsack noch Staubabsaugung ohne entspruchenden Funkenschutz.

• Setzen Sie den Staubsack (8) wie angegeben in den Rahmen (7) ein.
• Bringen Sie den Rahmen (7) am Staubabsaugauslaß (11) an.
• Drehen Sie die Baugruppe im Uhrzeigersinn, um sie in ihrer Lage zu sichern.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gultigen Vorschriften.
• Achten Sie darauf, daß alle zu schleifenden Materialien ausreichend gesichert sind.
• Drücken Sie beim Schleifen das Werkzeug nur weniger an.

Übermäßiger Druck verbessert die Schleifqualität nicht, die Belastung des Elektrowerkzeuges wird hierdurch lediglich erhöht und das Schleifpapier reibt.

• Vermeiden Sie Überlastungen.

Schleifen Sie auf keinen Fall Magnesium!

Ein- und Ausschalten (Abb. A)

• Einsatzen: Drücken Sie auf den Ein-/Ausschalter (1).
• Für Dauerbetrieb drücken Sie auch den Verriegelungsknopf für Dauerbetrieb (2).
• Ausschalten: Drücken Sie erneut auf den Ein-/Ausschalter.

Schleifen (Abb. A)

• Beginnen Sie mit der gröbsten Körnung.
• Da das Werkzeug keine Schleifspuren in allen Richtungen erzeugt, ist es nicht erforderlich, mit der Maserung zu schleifen.
• Überprüfen Sie ihre Arbeitsergebnisse regelmäßig.
• Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer AUS. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden.

Wechsel des Staubsacks (Abb. E)

Zur Gewährleistung einer effizienten

Staubabsaugung ist der Staubsack bereits zu wechseln, wenn er ungebär zu einem Drittel gefüllt ist.

• Ziehen Sie die Staubsacköffnung (12) vorsichtig vom Rahmenauslaß (13) herunter und entfernen Sie den Staubsack (8).
• Bringen Sie unter Einhaltung der oben beschriebenen Anweisungen einen neuen Staubsack an.

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Handl.

Wartung

Ihr DeWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Wechsel der Schleifplatte und der Drehzahlbegrenzungsscheibe (Abb. F)

Sowohl Schleifplatte (5) als auch Drehzahl-begrenzungsscheibe (15) sind Verschleiße.

Die Schleifplatte ist auszuwechseln, wenn sich deutlich Abnutzungsscheinungen zeigen. Die Drehzahlbegrenzungsscheibe muß ausgewechselt werden, wenn die Geschwindigkeit der Schleifplatte im Leerlauf enorm zunimmt.

• Ziehen Sie den Netzstecker.
• Lösen Sie die Innensechskantschrauben (14) und entfernen Sie die Schleifplatte.
• Wechseln Sie die Schleifplatte (5) und/oder die Drehzahlbegrenzungsscheibe (15) aus undziehen Sie die Innensechskantschraube (14) an; achten Sie darauf auf die richtige Ausrichtung der Drehzahlbegrenzungsscheibe.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

Sorgen Sie davon, daß die Lufungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

• Nachdem das Werkzeug ohne Staubsack für Metallschleifarbeiten verwendet wurde, reinigen Sie das Werkzeug mit schwacher Druckluft.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recyceilt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermitteligt. Ausgediente netz-und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschiedt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

30 TAGE GELD ZURUCK GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkzeuges nicht vollig zufrieden sind, konnen Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihr dem DeWALT-Handler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehor.

1 JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DeWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DeWALT-Kundendienstwerkstatt ausgeführrt. Diese Leistung ist im Kaufpreis eingeschlossen.

1 JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Elektrowerkeuge und beginnnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantierten wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-service
  Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nachstgelegen den Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet:

www.2helpU.com

Mit dieser Garantiererklarung erhalten Sie eine zusätzliche Sicherheit. Sie schrankt jedoch in keinem Falle ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie konnen nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgangigmachung des Kaufes) auch ihren Verkäufe gegenüber geltend machen.
