GEBRUIKSAANWIJZING D21805K DEWALT

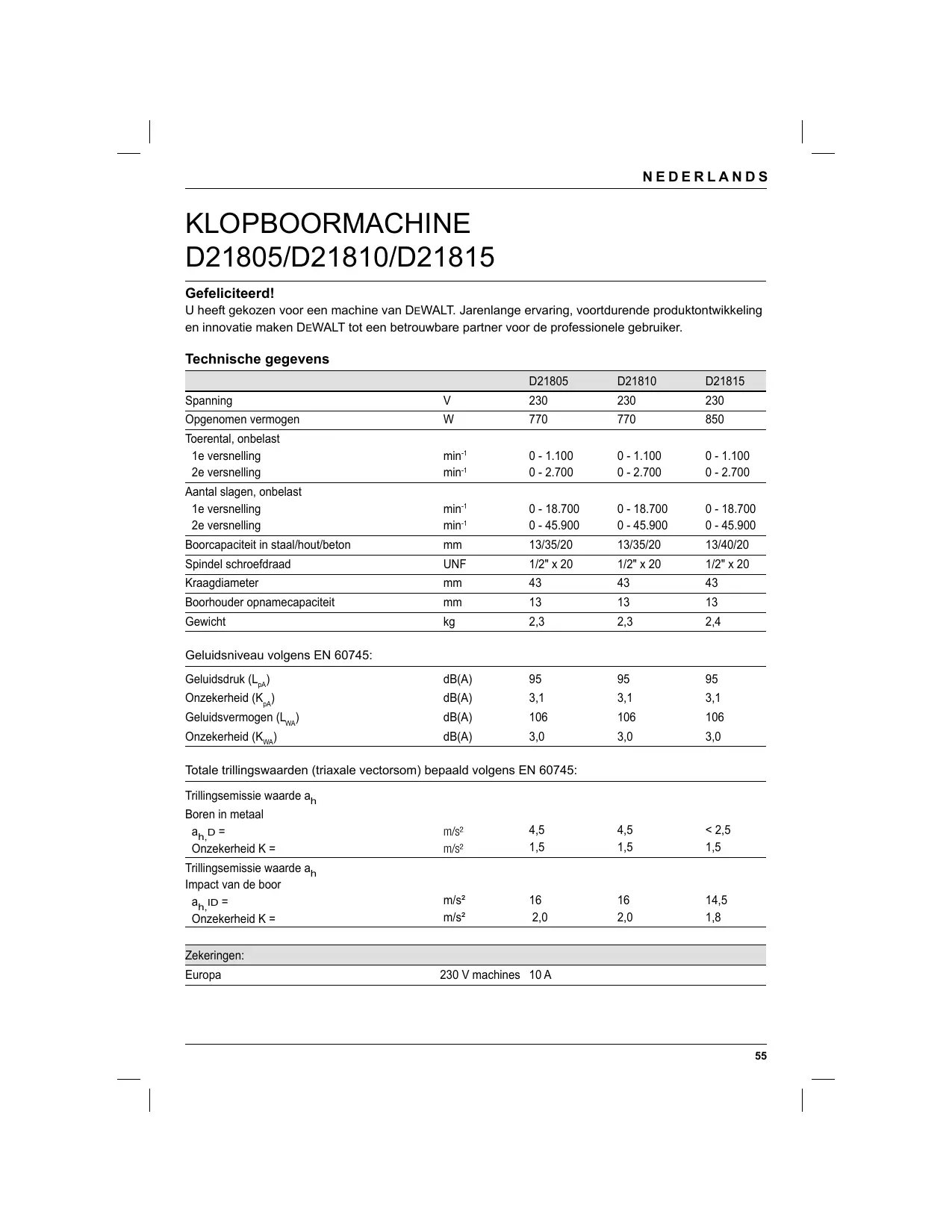

NEDERLANDS KLOPBOORMACHINE D21805/D21810/D21815 Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens D21805 D21810 D21815 Spanning v 230 230 230 Opgenomen vermogen Ww 770 770 850 Toerental, onbelast 1e versnelling min! 0-1.100 0-1.100 0-1.100 2e versnelling min! 0-2.700 0-2.700 0-2.700 Aantal slagen, onbelast 1e versnelling min! 0-18.700 0-18.700 0-18.700 2e versnelling min! 0 -45.900 0 -45.900 0 -45.900 Boorcapaciteit in staal/hout/beton mm 13/35/20 13/35/20 13/40/20 Spindel schroefdraad UNF 1/2" x 20 1/2" x 20 1/2" x 20 Kraagdiameter mm 43 43 43 Boorhouder opnamecapaciteit mm 13 13 13 Gewicht kg 2,3 2,3 24 Geluidsniveau volgens EN 60745: Geluidsdruk (L,,) dB(A) 95 95 95 Onzekerheid (K,.) dB(A) 3,1 3,1 31 Geluidsvermogen (L,,) dB(A) 106 106 106 Onzekerheïd (K,.) dB(A) 3,0 3,0 3,0 Totale trillingswaarden (triaxale vectorsom) bepaald volgens EN 60745: Trilingsemissie waarde a, Boren in metaal ENE ms 45 45 <25 Onzekerheid K = m/s? 15 15 15 Trilingsemissie waarde à, Impact van de boor a,1D= ms 16 16 145 Onzekerheid K = ms 2,0 20 18 Zekeringen: Europa 230 V machines 10A

NEDERLANDS Het trilingsemissieniveau dat is aangegeven in dit informatieblad is gemeten in overeenstemming met een gestandaardiseerde test zoals aangegeven in EN 60745 en deze kan gebruikt worden om verschillende stukken gereedschap met elkaar te vergeliken. Het kan gebruikt worden voor een voorlopige vaststelling van blootstelling. WAARSCHUWING: + Het aangegeven trilingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trlingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlik verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trlling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlik verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trilingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Definities: Veiligheidsrichtlijnen De definities hieronder beschriven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. ÂA GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelik gevaarljke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelik gevaarlike situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. VOORZICHTIG: Indien gebruikt zonder het veiligheidsalarmsymbool wijst dit op een mogelik gevaarlike situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen. Wijst op risico van een elektrische schok. EG-Verklaring van overeenstemming

D21805/D21810/D21815 DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EG (tot 28 december 2009), 2006/42/EG (vanaf 29 december 2009), 2004/108/EG, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3, EN 60745-1, EN 60745-2-1. B EE > Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handieiding. Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT. À Jo Horst Grofimann Vice-president Techniek en Productontwikkeling DEWALT, Richard-Klinger-Strake 11 D-65510, Idstein, Duitsland

NEDERLANDS Veiligheidsinstructies Algemene veiligheidswaarschuwingen voor elektrische werktuigen

WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen. WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Geen acht slaan op de waarschuwingen en instructies kan leiden tot een elektrische schok, brand envof ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik De term ‘elektrisch gereedschap' in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap. 1 Veiligheid van het werkgebied a Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken. b_Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creëren vonken waardoor stof of dampen vuur kunnen vatten. € Houd kinderen en omstanders op een afstand tijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van controle over het werktuig. 2 Elektrische veiligheid a Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.

Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD {residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken. Persoonlijke veiligheid Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.

NEDERLANDS €. Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron enfof accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d_Verwijder alle afstelsieutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. € Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f_ Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken. 4 Het gebruik en onderhoud van elektrische werktuigen a Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b_Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. € Koppel de stekker los van de stroombron enfof accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelike preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaariijk in de handen van onervaren gebruikers. Onderhoud elektrische werktuigen. Controleer op foutieve uitlining of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastiopen en zin makkelijker te gebruiken. Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlike situatie tot gevolg kunnen hebben. Service Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originelle vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Aäanvullende veiligheidsinstructies voor klopboormachines + Draag oorbeschermers bij klopboormachines. Blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. + Gebruik de handgrepen die met de machine worden meegeleverd. Het niet in bedwang kunnen houden van de machine kan leiden tot lichamelik letsel.

NEDERLANDS + Houd de machine alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het zaagblad verborgen stroomleidingen of de eigen machinekabel kan raken. Het contact met een onder spanning staande leiding zet ook de zichtbare metalen machinedelen onder spanning en leidt tot een elektrische schok. Restrisico's Ondanks de van toepassing zinde veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico's aanwezig. Dit zin: + Gevaar voor gehoorbeschadiging. + Gevaar voor lichamelik letsel door rondvliegende deeltjes. + Gevaar voor brandwonden door accessoires die tijdens gebruik heet worden. + Gevaar voor lichamelijk letsel door langdurig gebruik. + Gevaar voor klemmen van de vingers bij het verwisselen van het accessoire. + Gezondheidsrisico door het inademen van stof, met name bij het werken in steen, beton en/of metselwerk. Markeringen op gereedschap De volgende pictogrammen worden afgebeeld op het gereedschap: @ Lees voor gebruik de gebruiksaanwijzing. Inhoud van de verpakking De verpakking bevat: 1 Klopboormachine 1 Zijhandgreep 1 Diepte-aanslag 1 Boorhoudersleutel 1 Transportkoffer (alleen voor K-modellen) 1 Handieiding 1 Onderdelentekening + Controleer de machine, losse onderdelen en accessoires op transportschade. + Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) A WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel daarvan. Dit kan leiden tot schade of lichamelijke verwondingen. Gebruik volgens bestemming Uw klopboormachine D21805/D21810/D21815 is ontworpen voor professionel boren, klopboren en schroeven. NIET gebruiken in vochtige omstandigheden of in de nabijheïd van ontvambare vloeistoffen of gassen. Deze klopboormachine is een professionel gereedschap. HOUD het gereedschap uit de nabijheid van kinderen. Toezicht is vereist als onervaren bedieners dit gereedschap gebruiken. 1 Schakelaar voor elektronisch regelbaar toerental 2 Blokkeerknop 3 L/R-schakelaar 4 Mechanische toerenomschakelaar 5 Keuzeschakelaar boren/klopboren 6 Zihandgreep 7 Diepte-aanslag 8 Tandkransboorhouder 9 Tandkrans 10 Boorhoudersieutel Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altid of uw netspanning overeenkomt met de waarde op het typeplaate.

Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 60745; een aarddraad is dan ook niet nodig. Indien het voedingssnoer beschadigd is, moët het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de DEWALT- onderhoudsafdeling. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is

NEDERLANDS voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen WAARSCHUWING: Haal vôér het monteren en instellen altijd de stekker uit het stopcontact. Kiezen van de functie (fig. B) De machine heeft twee verschillende bedrifsmodes: 1 Boren: boren in staal, hout en kunststoffen. + Kies de gewenste boorstand met behulp van de keuzeschakelaar boren/klopboren (5). Klopboren: geliktijdig boren en hameren in beton en steenachtige materialen. Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A) + Open de boorhouder door de kraag (9) linksom te draaien en plaats het boortje of de schroevedraaierbit. + Steek de boorhoudersieutel (10) in één van de drie gaten aan de zikant van de boorhouder en draai de sleutel rechtsom tot het boortje goed vastzit. + Ga voor het verwijderen van het boortje in omgekeerde volgorde te werk. Aanbrengen van de zijhandgreep (fig. A) De zihandgreep (6) kan worden gemonteerd voor linkshandige of rechtshandige gebruikers. WAARSCHUWING: Zorg altid voor een juiste bevestiging van de Zihandgreep. + Draai de zihandgreep los. + Voor rechtshandige gebruikers: houd de Zihandgreep aan de linkerkant van de machine en schuif de klem over de kraag achter de boorhouder. + Voor linkshandige gebruikers: houd de Zihandgreep aan de rechterkant van de machine en schuif de klem over de kraag achter de boorhouder. + Draai de handgreep in de gewenste stand en zet hem vast. Instellen van de boordiepte (fig. C) + Plaats het juiste boortje in de boorhouder. + Draai de zijhandgreep (6) enkele slagen los. + Plaats de diepte-aanslag (7) in het gat in de klem van zihandgreep. + Stel de gewenste boordiepte in zoals afgebeeld. + Zet de zihandgreep vast. L/R-schakelaar (fig. A) + Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3). WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat. Mechanische toerenomschakelaar (fig. D) Uw machine is uitgerust met een mechanische toerenomschakelaar (4) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd. + Laat de schakelaar voor elektronisch regelbaar toerental los en kies de gewenste stand bij stilstaande of onbelast draaiende motor. De schakelaar moet altijd recht tegenover de pill op het motorhuis staan: 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van Kleinere gaten, boren in hout) Zie voor informatie over de snelheden de technische gegevens. + Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Verwijderen van de boorhouder (fig. E & F) + Open de boorhouder zover mogelijk. + Steek een schroevendraaier in de boorhouder en verwijder de borgschroef (11) door deze rechtsom te draaien.

NEDERLANDS + Klem een inbussleutel in de boorhouder en tik met een hamer op de sleutel. Aanvwijzingen voor gebruik VAN WAARSCHUWING: Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen. Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine. Voor gebruik: + Plaats het juiste boortje. + Markeer de plaats waar het gat moet worden geboord. In- en uitschakelen (fig. A) + Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en laat de schakelaar los. De blokkeerknop werkt alleen met de L/R- schakelaar in de R-stand en op volle snelheid. Stop de machine door de schakelaar los te laten. Schakel het continu bedrif uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Klopboren (fig. A) + Kies de klopboorstand. + Druk op de schakelaar (1). Boren (fig. A) + Kies de boorstand. + Druk op de schakelaar (1). In- en uitdraaien van schroeven + Kies de gewenste draairichting. + Kies de boorstand. + Druk op de schakelaar (1). Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. VAN WAARSCHUWING: Om het risico van letsel te beperken: schakel het gereedschap uit en ontkoppel het van de voeding voordat u toebehoren aanbreng of verwijdert, het gereedschap instelt of verandert, of reparaties uitvoert. Wees ervan verzekerd dat de machine is uitgeschakeld. Het per ongeluk opstarten kan leiden tot lichamelik letsel.

Smering Uw machine heeft geen extra smering nodig.

WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag een goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. ÂÀ WAARSCHUWING: Nooit oplosmiddelen of andere scherpe chemicaliën gebruiken om niet-metalen onderdelen van het werktuig te reinigen. Deze chemische stoffen kunnen het materiaal gebruikt in deze onderdelen verzwakken. Gebruik een doek die

NEDERLANDS alleen met water en een milde zeep is bevochtigd. Laat nooit een vioeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vioeistof. Opties Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. WAARSCHUWING: Omdat hulpstukken, behalve die aangeboden door DEWALT, niet zijn getest met dit product, kan het gebruik ervan met dit werktuig gevaarik Zin. Om het risico van letsel te beperken, mogen uitsluitend hulpstukken worden gebruikt die zin aanbevolen door DEWALT. Milieu Gescheiden inzameling. Dit product mag niet met het gewone huishoudelike afval worden weggegooid. Wanneer uw oude DEWALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bi het huishoudelik afval. Zorg ervoor dat het product gescheiden kan worden ingezameld. Lo Door gebruikte producten en verpakkingen gescheiden in te Zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstofien. Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn. DEWALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt. U kunt het adres van het dichtstbijzinde servicecentrum opvragen via de adressen op de achterzide van deze handieiding. U kunt ook een list van onze servicecentra en meer informatie m.b.. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com GARANTIE

+ 30 DAGEN GEEN RISICO

TEVREDENHEIDSGARANTIE + Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw venwachtingen voldoet, brengt u de machine dan compleet zoals bi de aankoop en binnen de 30 dagen terug naar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewis. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.

+ EEN JAAR GRATIS SERVICECONTRACT +

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, zal dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewis voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

+ EEN JAAR VOLLEDIGE GARANTIE +

Als uw DEWALT product gebreken vertoont die te witen zin aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wi dat we alle defectieve onderdelen gratis zullen vervangen of, naar onze keuze, de eenheid gratis zullen vervangen mits: + Het product niet verkeerd werd gebruikt. + Onbevoegde personen niet getracht hebben herstelingen uit te vosren. + Bewis van aankoop is geleverd. Deze garantie wordt aangeboden als een extra voordeel en vormt een aanvuling op de wettelike rechten van Kanten Voor het adres van uw dichtstbizinde erkende DEWALT reparateur verwijzen we naar het telefoonnummer op de achterzide van deze handieiding. Of u kunt een ljst met bevoegde DEWALT reparateurs en alle gegevens over onze herstelingsdienst en contactinfommatie vinden op www.2helpU.com
