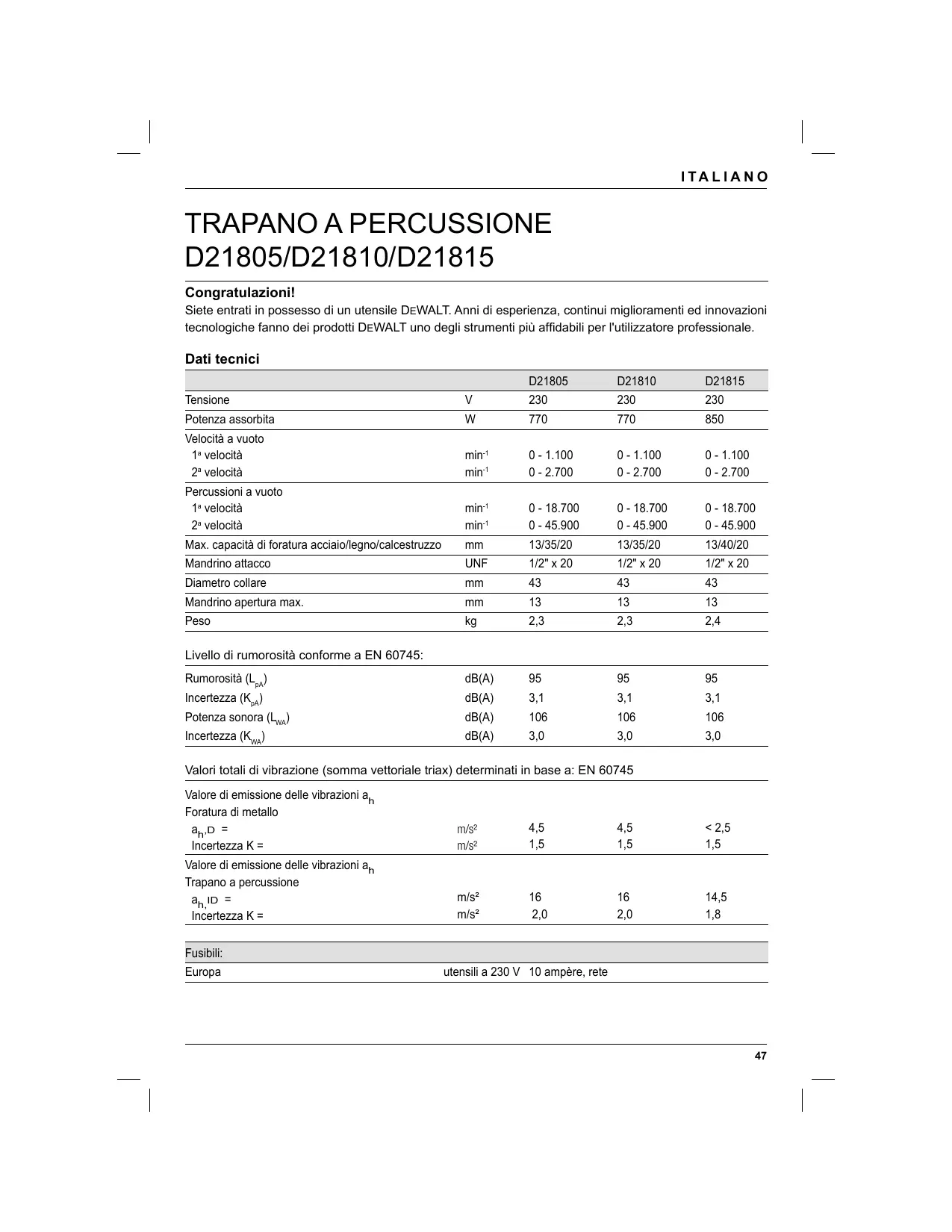

D21805/D21810/D21815 Congratulazioni! Siete entrati in possesso di un utensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l'utilizzatore professionale. Dati tecnici D21805 D21810 D21815 Tensione v 230 230 230 Potenza assorbita wW 770 770 850 Velocità a vuoto 1e velocità min 0-1.100 0-1.100 0-1.100 2: velocità min 0-2.700 0-2.700 0-2.700 Percussioni a vuoto 1e velocità min 0-18.700 0-18.700 0-18.700 2: velocità min 0 -45.900 0 -45.900 0 -45.900 Max. capacità di foratura acciaiolegnolcalcestruzzo mm 13/85/20 13/85/20 13/40/20 Mandrino aftacco UNF 172" x 20 172" x 20 172" x 20 Diametro collare mm 43 43 43 Mandrino apertura max. mm 13 13 13 Peso kg 23 23 24 Livello di rumorosità conforme a EN 60745: Rumorosità (L,,) dB(A) 95 95 95 Incertezza (K,) dB(A) 31 31 31 Potenza sonora (L,,) dB(A) 106 106 106 Incertezza (K,,) dB(A) 30 30 30 Valori totali di vibrazione (somma vettoriale triax) determinati in base a: EN 60745 Valore di emissione delle vibrazioni 3, Foratura di metallo a,0 = ns 45 45 <25 Incertezza K = ns 15 15 15 Valore di emissione delle vibrazioni 3, Trapano a percussione ain = ms 16 16 145 Incertezza K = mis 2,0 20 18 Fusibil: Europa utensili a 230 V._ 10 ampère, rete

ITALIANO Il ivello di emissione di vibrazioni riportato in questa scheda informativa à stato misurato secondo un test standard specificato dalla norma EN 60745 e puè essere usato per confrontare fra loro due utensili. Esso puè essere usato per una valutazione preliminare dellesposizione. A AVVERTENZA: + Illivello di emissione di vibrazioni dichiarato è relativo alle applicazioni principali dell’utensile. Tuttavia, se l'utensile & usato per applicazioni diverse, con accessori diversi o con scarsa manutenzione, l'emissione di vibrazioni potrebbe essere diversa. Ciè potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. Una stima del lvello di esposizione alle vibrazioni dovrebbe anche prendere in considerazione il tempo durante cui l'utensile viene spento o i periodi in cui & acceso ma non effettivamente utilizzato. Ciè potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. Individuare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni, come la manutenzione dellutensile e degli accessori, il mantenere le mani calde e l'organizzazione dei turni di lavoro. Definizioni: Linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: Indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi. AVVERTENZA: Indica una situazione potenzialmente pericolosa che, se non viene evitata, pu provocare il decesso o lesioni personali gravi. ATTENZIONE: Indica una situazione potenzialmente pericolosa che, se non viene evitata, puè provocare lesioni personali di entità lieve o moderata. ATTENZIONE: Utiizzato senza il simbolo di allarme sicurezza indica una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe risultare in danni alla proprietà. VAN Segnala il pericolo di scosse elettriche. À Segnala rischio di incendi. Dichiarazione CE di conformità

D21805/D21810/D21815 DEWALT dichiara che questi elettroutensili sono stati costruiti in conformità alle norme: 98/37CE (fino al 28 dicembre 2009), 2006/42/CE (a partire dal 29 dicembre, 2009), 2004/108/CE, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-1. Per ulteriori informazioni, contattare DEWALT allindirizzo qui sotto o consultare il retro del presente manuale. La responsabilità della compilazione della scheda tecnica è stata affidata al sottoscritto, il quale rende questa dichiarazione a nome di DEWALT. À Lo Horst Grofmann Vicepresidente ricerca e sviluppo DEWALT, Richard-Kiinger-Strafe 11 D-65510, Idstein, Germania

ITALIANO Norme generali di sicurezza Avvertenze general relative alla sicurezza degli elettroutensili

AVVERTENZA: Per ridurre il rischio di lesioni personal, leggere attentamente il manuale di istruzioni. AVVERTENZA: Leggere attentamente tutte le avvertenze e le istru: relative alla sicurezza. La mancata osservanza di avvertenze e istruzioni puè provocare scosse elettriche, incendi e/o lesioni personal gravi. Conservare tutte le avvertenze e le istruzi per riferimento futuro Il termine "elettroutensile" utilizzato nelle awvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordiess). urezza dell'ambiente di lavoro a Mantenere l'ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o bui favoriscono gli incidenti. b Non utilizzare elettroutensili in atmosfere esplosive, ad esempio in presenza di gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l'accensione di polvere o fumi. € Durante l'uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trova nelle vicinanze. Le distrazioni possono provocare la perdita di controllo. 2 Sicurezza dal punto di vista elettrico a Le spine dell'elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate. b Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo à collegato a terra, il rischio di scosse elettriche aumenta. Non esporre gli elettroutensili alla pioggia © all'umidità. L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche. Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l'elettroutensile. Tenere il cavo al riparo da calore, olio, spigoli o parti in movimento. Se il cavo à danneggiato o impigliato, il rischio di scosse elettriche aumenta. Durante l'uso dell'elettroutensile in ambienti esterni, utilizzare una prolunga adatta all'uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni Se 8 inevitabile l'uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce i rischi di scosse elettriche. Sicurezza personale Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l'effetto di droghe, alcool © medicinali. Un solo attimo di distrazione durante l'uso di tali elettroutensili potrebbe provocare gravi lesioni personali. Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L'uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti © cuffie protettive, in condizioni opportune consente di ridurre le lesioni personal. Evitare la messa in funzione non intenzionale. Assicurarsi che l'interruttore sia in posizione off prima di connettere la fonte di corrente elo il blocco batteria e prima di afferrare o trasportare l'utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull'interruttore o collegati alla rete elettrica con l'interruttore nella posizione on, il rischio di incidenti aumenta. Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave

ITALIANO fissati su una parte rotante dell'elettroutensile possono provocare lesioni personal. Prestare attenzione a non perdere l'equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sullelettroutensile nelle situazioni impreviste. Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abit larghi, i gioielli o i capell lunghi possono rimanere impigliati nelle parti in movimento. Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della poivere pud ridurre i pericoli legati alla polvere. Uso e manutenzione dell'elettroutensile Non forzare l'elettroutensile. Utilizzare l'elettroutensile adatto alla situazione. L'elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui à stato progettato. Non utilizzare l'elettroutensile se l'interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l'interruttore à pericoloso e deve essere riparato. Disconnettere la presa dalla fonte di corrente elo dal il blocco batteria dell'elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori © riporre l'elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell'elettroutensile. Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate. Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano i allineamento o grippaggio delle movimento, parti rotte e altre situazioni che potrebbero influire sull'uso dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. Molt incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. f_Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di grippaggio e facil il controllo. g Utilizzare l'elettroutensile, gli accessori, gli utensili da taglio e cosi via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L'uso dell'elettroutensile per operazioni diverse da quelle previste puè provocare situazioni pericolose. 5 Riparazioni a Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo la sicurezza del'elettroutensile sarà garantita. Istruzioni di sicurezza supplementari per trapani a percussione + Lavorando con i trapani a percussione, dossare protezioni acustiche. L'esposizione al rumore pu causare la perdita del'udito. « Utilizzare le impugnature ausiliarie in dotazione con l'elettroutensile. La perdita di controllo pud causare lesioni personali. + Eseguendo lavori in cui l’utensile da taglio puè entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l’elettroutensile tramite le apposite impugnature isolanti. In caso di contatto con una linea sotto tensione anche le parti metalliche dell'elettroutensile vengono sottoposte a tensione provocando una scossa elettrica. Altri rischi L'adozione delle norme di sicurezza pertinenti e l'installazione di dispositivi di sicurezza non consentono comunque di eliminare tutti i rischi correlati, owvero: + Diminuzione dell'udito. + Rischio di lesioni personal a causa della proiezione di schegge.

ITALIANO + Rischio di ustioni a causa del riscaldamento degli accessori durante l'uso. + Rischio di lesioni personali a causa dell' uso prolungato. + Rischio di schiacciamento delle dita durante la sostituzione degli accessori. + Rischi per la salute causati dall'inalazione di polveri generate da lavori eseguiti su calcestruzzo e/o muratura. Etichette sul dispositivo Sull'attrezzo sono riportati i seguenti pittogrammi: (ee Contenuto dell'imballo L'imballo comprende: 1 Trapano a percussione 1 Impugnatura laterale 1 Asta profondità 1 Chiave serramandrino 1 Cassetta di trasporto (solo i modelli K) 1 Manuale istruzione 1 Disegno esploso < Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto. « Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile. Leggere il manuale di istruzioni prima: del'uso. Descrizione (fig. A) VAN AVVERTENZA: Non alterare l'elettroutensile o le sue parti. Diversamente, si potrebbero provocare danni o infortuni. Uso previsto Il trapano a percussione D21805/D21810/D21815 à stato concepito per applicazioni professionali di trapanatura, percussione e avvitatura. NON utiizzare in condizioni di umidità o in presenza di liquidi o gas infiammabil. Questo trapano a percussione à un elettroutensile professionale. NON lasciare che i bambini entrino in contatto con l'utensile. Ë necessaria una supervisione quando questo utensile à usato da personal inesperto. 1 Interruttore a velocità variabile 2 Pulsante di bloccaggio interruttore 3 Comando reversibilità 4 Selettore velocità | - Il 5 Selettore percussione-rotazione 6 Impugnatura laterale 7 Asta di profondità regolabile 8 Mandrino a cremagliera con chiave 9 Ghiera 10 Chiave serramandrino Norme di sicurezza elettrica Il motore elettrico à stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.

11 Vostro utensile DEWALT à fornito di doppio isolamento, in ottemperanza alla norma EN 60745, percid non 8 richiesta la messa a terra. Se il cavo di alimentazione è danneggiato, à necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT. Per la sostituzione del cavo di alimentazione, utiizzare sempre la spina di tipo prescritto. Tipo 11 per la classe Il (doppio isolamento) - utensili elettrici Tipo 12 per la classe | {messa à terra) - utensili elettrici Gi apparecchi portatil utilizzati in ambiente estemo, devono essere collegati ad un interruttore differenziale.

Se il cavo di alimentazione è danneggiato, à necessario sostituirlo con un cavo apposito disponibile presso il centro di assistenza di DEWALT. Impiego di una prolunga In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantir l'alimentazione elettrica

ITALIANO dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore à 1,5 mme. Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza. Assemblaggio e regolazione A AVVERTENZA: Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione. Selezione del modo di funzionamento (fig. B) I trapani a percussione possono essere adoperati in due modi diversi: 1 Foratura rotativa: per lavori in acciaio, legno e plastica. Foratura con percussione: con rotazione e percussione simultanee endere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione. Selettore velocità 1 - Il (fig. D) L'elettroutensile à dotato di un selettore con cambio a due velocità (4) che consente di variare sia la velocità che la coppia. + Lasciare il variatore di velocità e selezionare la posizione richiesta. L'operazione è eseguibile quando il trapano à disinserito o gira a vuoto. Il selettore deve trovarsi sempre in corrispondenza della freccia sulla scatola degli ingranaggi:

1. Velocità bassa/coppia maggiore (fori di

grosse dimensioni, awvitamento viti grosse) 2 Velocità alta/coppia minore (fori piccoli, foratura nel legno) Per informazioni sulla velocità, fare riferimento ai dati tecnici.. + Non effettuare il cambio se il motore gira a tutta velocità o durante l'utilizzo. Smontaggio del mandrino (fig. E & F) « Aprire per quanto possibile le ganasce del mandrino. + Inserire un cacciavite nel mandrino e togliere la vite di fissaggio del mandrino (11) svitandola in senso orario. < Fissare una chiave per brugole nel mandrino € colpirla con un martello nel modo illustrato. Istruzioni per l'uso ÂA ANVVERTENZA: «+ Osservare sempre le istruzioni per la sicurezza e le normative vigenti. < Accertarsi di non forare in prossimità di tubi o fili elettrit «Non esercitare una pressione eccessiva sull'utensile. La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell'utensile. Prima del funzionamento: + Inserire il tipo di punta più adatto. + Segnare il punto di foratura. Accensione e spegnimento (fig. A) + Per mettere in funzione l'utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell’utensile. + Se necessario, premere il pulsante di bloccaggio (2) per mantenere acceso il motore senza tener premoto l'interruttore. La funzione di bloccaggio puè essere attivata solo se il motore funziona a tutta velocità e senza la reversibilità. « Per fermare l'utensile, rilasciare l'interruttore. « Per fermare l'utensile, disattivando la funzione di bloccaggio, premere brevemente e rilasciare l'nterruttore. À lavoro ultimato e prima di disinserire la spina posizionare sempre l'interruttore in "spento”. Foratura con percussione (fig. A) + Selezionare il funzionamento a percussione. + Premere l'interruttore (1). Foratura con rotazione (fig. A) + Selezionare il modo di foratura con rotazione. + Premere l'interruttore (1).

ITALIANO Avvitatura/svitatura + Selezionare il senso di rotazione richiesto. + Selezionare il modo di foratura con rotazione. + Premere l'interruttore (1). Manutenzione Il vostro elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a pulizia periodica.

AVVERTENZA: Per ridurre il rischio di lesioni, spegnere l'elettroutensile e scollegarlo dalla sorgente di alimentazione prima di inserire o rimuovere accessori, prima di regolare © cambiare le impostazioni o prima di eseguire riparazioni. Verificare che l'elettroutensile sia spento. Un awvio accidentale pud causare lesioni.

Lubrificazione Il Vostro elettroutensile non richiede lubrificazione addizionale. Pulizia VAN AVVERTENZA: Soffiare via lo sporco e la polvere dall'lloggiamento principale con aria secca non appena si nota l'accumulo di sporco sia allintemo che intorno alle prese d'aria. Indossare occhiali di sicurezza e maschera anti-polvere approvati per eseguire questa procedura. AVVERTENZA: Non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dell’utensile. Queste sostanze potrebbero indebolire i material

utilizzati per costruire le summenzionate parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all'interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido. Accessori opzionali Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibil. ÂA AVVERTENZA: Poiché accessory diversi da quel offerti da DEWALT non sono stati testati con questo prodotto, il loro uso con l'utensile potrebbe essere pericoloso. Per ridurre il rischio di lesioni personal si consiglia di utiizzare soltanto accessori raccomandati da DEWALT. Protezione dell'ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domesstici.

Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata. Les La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative local, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

ITALIANO DEWALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DEWALT che hanno esaurito la loro durata in servizio. Per utilizzarlo, sufficiente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede DEWALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati DEWALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina: www.2helpU.com GARANZIA
