GEBRUIKSAANWIJZING ME545V VIKING

Grasfangkorb entleeren

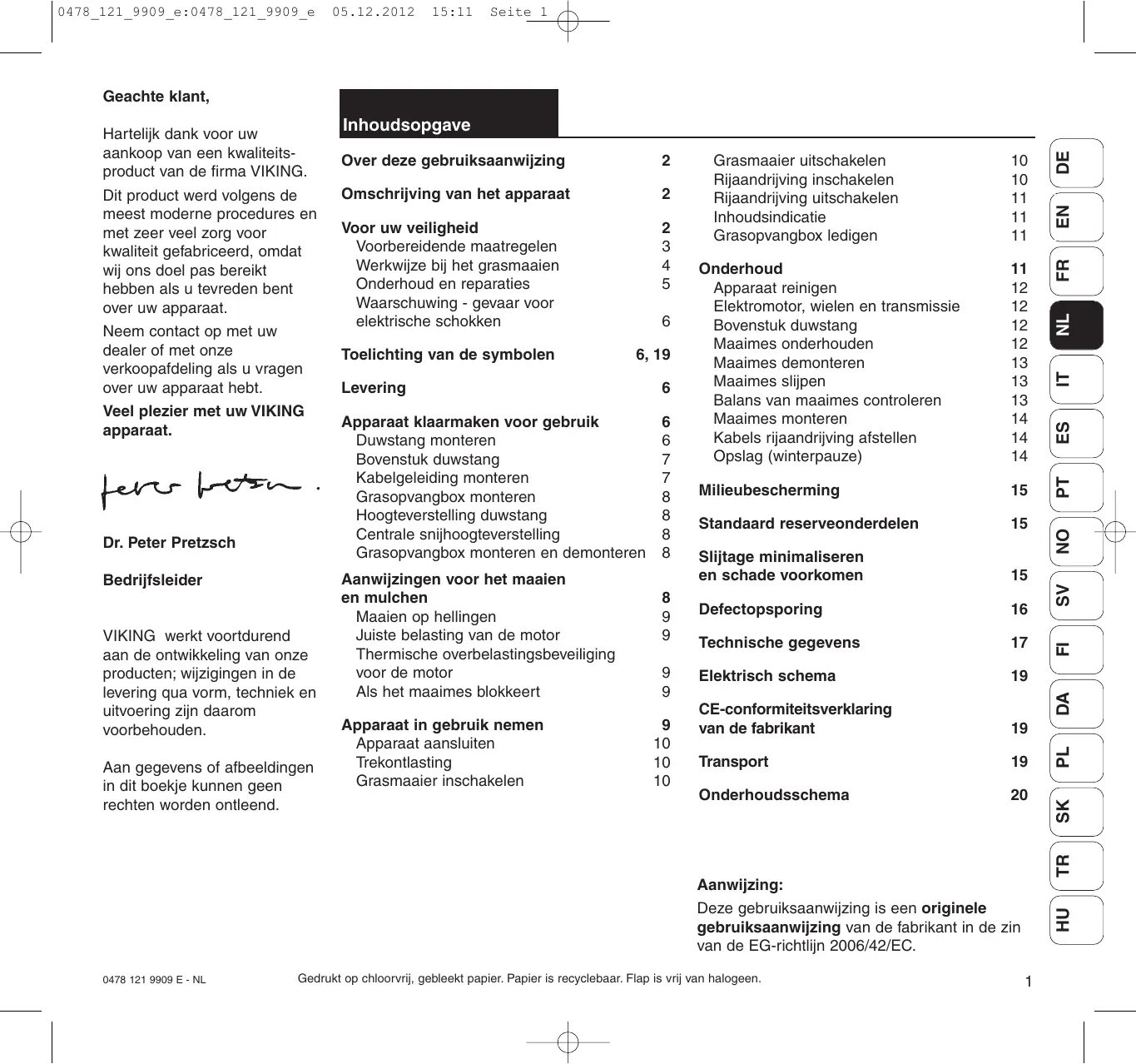

15:11 Seite 1 Geachte klant, Bedrijfsleider VIKING werkt voortdurend aan de ontwikkeling van onze producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden. Standaard reserveonderdelen

Slijtage minimaliseren en schade voorkomen

CE-conformiteitsverklaring van de fabrikant

Apparaat klaarmaken voor gebruik Duwstang monteren Bovenstuk duwstang Kabelgeleiding monteren Grasopvangbox monteren Hoogteverstelling duwstang Centrale snijhoogteverstelling Grasopvangbox monteren en demonteren

Aanwijzingen voor het maaien en mulchen Maaien op hellingen Juiste belasting van de motor Thermische overbelastingsbeveiliging voor de motor Als het maaimes blokkeert Apparaat in gebruik nemen Apparaat aansluiten Trekontlasting Grasmaaier inschakelen

Toelichting van de symbolen Onderhoud Apparaat reinigen Elektromotor, wielen en transmissie Bovenstuk duwstang Maaimes onderhouden Maaimes demonteren Maaimes slijpen Balans van maaimes controleren Maaimes monteren Kabels rijaandrijving afstellen Opslag (winterpauze)

Voor uw veiligheid Voorbereidende maatregelen Werkwijze bij het grasmaaien Onderhoud en reparaties Waarschuwing - gevaar voor elektrische schokken

Aan gegevens of afbeeldingen in dit boekje kunnen geen rechten worden ontleend.

Dr. Peter Pretzsch Omschrijving van het apparaat Grasmaaier uitschakelen Rijaandrijving inschakelen Rijaandrijving uitschakelen Inhoudsindicatie Grasopvangbox ledigen

Veel plezier met uw VIKING apparaat.

Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat hebt. Over deze gebruiksaanwijzing

Dit product werd volgens de meest moderne procedures en met zeer veel zorg voor kwaliteit gefabriceerd, omdat wij ons doel pas bereikt hebben als u tevreden bent over uw apparaat. Inhoudsopgave

Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING. Aanwijzing: 0478 121 9909 E - NL Gedrukt op chloorvrij, gebleekt papier. Papier is recyclebaar. Flap is vrij van halogeen.

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

15:11 Seite 2 Over deze gebruiksaanwijzing Afbeeldingssymbolen

Dit symbool koppelt de afbeeldingen op de pagina’s met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing. De afbeeldingen vindt u helemaal aan het begin van deze gebruiksaanwijzing. Markeringen van tekstpassages De beschreven bedieningsstappen kunnen verschillende markeringen hebben. Bedieningsstap zonder directe verwijzing naar een afbeelding. Voorbeeld:

• Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen. Bedieningsstap met directe verwijzing naar de desbetreffende afbeelding op de pagina’s met afbeeldingen (aan het begin van de gebruiksaanwijzing), met bijbehorende verwijzing naar het positienummer op de afbeelding. Voorbeeld:

Omschrijving van het apparaat Algemene opsommingen waarbij geen afbeelding aanwezig is. Voor uw veiligheid

- gebruik van het product bij sport- of wedstrijdevenementen Bovenstuk van duwstang met verstelbare onderdelen

Aanduiding snijhoogte

Draaiknop hoogteverstelling duwstang

Inhoudsindicatie Naast de beschrijving van de bedieningsstappen kan deze gebruiksaanwijzing tekstpassages met een andere betekenis bevatten. Deze passages zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren. Waarschuwing voor kans op ongevallen en persoonlijk letsel en voor ernstige materiële schade. Informatie voor een beter gebruik van het apparaat en ter voorkoming van storingen waardoor het apparaat of specifieke onderdelen ervan zouden kunnen worden beschadigd. Kijkrichting bij gebruik “links” en “rechts” in de gebruiksaanwijzing: de gebruiker staat achter het apparaat (werkstand) en kijkt in de rijrichting naar voren. Tijdens de werkzaamheden met deze grasmaaier moeten de voorschriften ter preventie van ongevallen beslist in acht worden genomen. Lees de gehele gebruiksaanwijzing zorgvuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwijzing goed. Maak u met de verstelbare onderdelen en het gebruik van het apparaat vertrouwd. Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, niet toe om de grasmaaier te gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen. Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn. Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen. 0478 121 9909 E - NL Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier niet worden toegepast, bijv. o.a. voor (onvolledige opsomming): het trimmen van bosjes, heggen en struiken, het snoeien van rankgewassen, het gazononderhoud op dakbeplantingen en in bloembakken, het schoonmaken van voetpaden (opzuigen wegblazen - sneeuwruimen),

Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen die door het apparaat omhoog kunnen worden geslingerd. Kijk vóór het gebruik altijd of het snijgereedschap, de bevestigingsbouten en de complete snijeenheid zich in perfecte staat bevinden.

Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen, beschermroosters, zonder werkende motorrem of zonder aangebouwde veiligheidsvoorzieningen, bijv. zonder uitwerpklep of zonder grasopvanginrichting.

Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox.

- Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op sandalen.

Let op! De grasmaaier is alleen voor het maaien van gras bedoeld. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben. Gevaar voor ongevallen! Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan/uit-knop en de aansluitkabel erg belangrijk. Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen. Controleer de aansluitkabel regelmatig op beschadigingen of veroudering (breuken).

Voor de eerste ingebruikneming moeten instructies door de verkoper of een andere vakkundige worden gegeven. - Attentie! Gevaar voor stroomstoten! het hakselen en verkleinen van boom- en struikafval, het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen, het transporteren van maaigoed, behalve in de daarvoor bedoelde grasopvangbox.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met de grasmaaier worden gewerkt.

Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen. Seite 3

Dit apparaat mag niet door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze personen onder toezicht staan van iemand anders die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. 15:11

De op het apparaat geïnstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd, zoals bijv. een schakelhefboom aan de duwstang vastbinden.

Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. Geef altijd de gebruiksaanwijzing mee.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht. Werkwijze bij het grasmaaien

Om te starten het apparaat op een vlakke ondergrond zetten. Bij het starten van de motor mag het apparaat niet worden gekanteld. Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereedschap bevinden. Seite 4

Maai niet als het gras nat is en als het regent. Door nat gras is er een verhoogde kans op ongevallen (Kans op uitglijden).

Maai alleen bij daglicht of bij goede verlichting.

Maai altijd stapvoets. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

Zorg altijd voor een goede stand op hellingen. Maai niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.

- Houd andere personen uit de gevarenzone.

Maai dwars op de helling, nooit naar boven of naar beneden om bij het eventueel verliezen van de controle over het apparaat niet nog eens door de draaiende grasmaaier te worden geraakt. Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.

Om veiligheidsredenen mag het apparaat niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt. Kans op letsel! Een stijging van de helling van 25° betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm. - Zolang het maaimes loopt, mag de uitwerp klep niet worden geopend en/ of mag de grasopvangbox niet worden verwijderd. Het ronddraaiende mes kan letsel veroorzaken.

Herhaaldelijke inschakelingen binnen korte tijd, in het bijzonder “spelen” met de schakelaar, dienen te worden vermeden. Gevaar voor oververhitting van de motor.

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kunnen bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die op dezelfde groep zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere groep dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding). Wikkel geen verlengsnoeren om de duwstang. 46,6 0478_121_9909_e:0478_121_9909_e max. 25°

Let op! Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier. Struikelgevaar!

Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.

Zet de motor af, als de grasmaaier bij het transport over andere ondergronden dan gras moet worden opgetild en als u de grasmaaier van en naar het maaivlak verplaatst. 0478 121 9909 E - NL - als het snijgereedschap een vreemd voorwerp heeft geraakt. Het snijgereedschap moet op eventuele beschadigingen worden gecontroleerd; - Neem de naloop van het snijgereedschap in acht. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen. Onderhoud en reparaties Schakel de motor uit en trek de netstekker eruit voordat u werkzaamheden aan het apparaat verricht, voordat u de grasmaaier afstelt of schoonmaakt of voordat u controleert of de voedingskabel verstrengeld of beschadigd is. Gebruik uitsluitend hoogwaardige gereedschappen, accessoires en vervangingsonderdelen. In andere gevallen is er altijd een kans op persoonlijk letsel of schade aan het apparaat. VIKING raadt aan originele gereedschappen, accessoires en vervangingsonderdelen van VIKING te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd. Originele vervangingsonderdelen van VIKING zijn herkenbaar aan het VIKING vervangingsonderdeelnummer, aan het opschrift VIKING en eventueel aan het VIKING vervangingsonderdeelteken. Op kleine onderdelen kan het teken ook alleen staan.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.

Onleesbaar geworden waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Ga hiervoor naar uw VIKING dealer.

Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreven. 0478 121 9909 E - NL

Controleer regelmatig of de grasopvangbox versleten of beschadigd is of niet goed meer werkt.

De grasmaaier mag niet worden gebruikt als de krukas beschadigd of verbogen is. Kans op letsel door defecte onderdelen!

VIKING dealers worden regelmatig bijgeschoold en van de laatste technische informatie voorzien.

Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit, moet de motor worden uitgeschakeld, de stekker uit het stopcontact worden getrokken en door een deskundige worden gecontroleerd.

- voordat u het apparaat optilt of draagt; - vóór het transport. Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouten en schroeven goed zijn aangehaald.

- voordat u het apparaat verlaat of als het apparaat zonder toezicht is; VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

- voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert; - als de grasmaaier ongebruikelijk sterk begint te trillen. Het snijgereedschap moet onmiddellijk worden gecontroleerd; Laat alle andere werkzaamheden door een dealer uitvoeren.

Schakel de motor uit en verwijder de voedingsstekker: - voordat u de grasmaaier controleert, reinigt of werkzaamheden aan de maaier uitvoert;

Een maaier met draaiende motor of aangesloten voedingskabel mag nooit worden opgetild of gedragen. Seite 5

- Let op! Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het ronddraaiende mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. Kans op letsel!

15:11 Seite 6 Toelichting van de symbolen (1) Waarschuwing - gevaar voor elektrische schokken

De kabel moet tijdens het maaien op afstand van het mes worden gehouden. Gebruik uitsluitend vochtwerende verlengingskabels voor het buitenbereik (zie punt: In gebruik nemen). - Ofschoon de aandrijfmotor tegen spatwater beschermd is, mag de grasmaaier niet bij regen en ook niet in een natte omgeving worden gebruikt. Laat het apparaat niet zonder bescherming in de regen staan. Verwijder de aansluitkabel aan de stekker en de stekkerbus. Trek hierbij niet aan de aansluitkabels zelf. Als de maaier in de open lucht wordt gebruikt, moet het stopcontact voorzien zijn van een aardlekschakelaar (afschakelstroom max. 30 mA) of moet er bij de aansluiting een dergelijke schakelaar worden tussengevoegd. Voor nadere informatie kunt u terecht bij de elektricien. Let op! Lees vóór inbedrijfstelling de gebruiksaanwijzing. Kans op letsel! Houd andere personen uit de gevarenzone. Kans op letsel! Pas op voor scherp maaimes. Het maaimes loopt na het uitschakelen een aantal seconden uit (motor-/ messenrem). Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u controleert of de voedingskabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat. Het apparaat klaarmaken voor gebruik Levering AANWIJZING Pos. Omschrijving Aant.

Zet voor het uitvoeren van deze werkzaamheden het apparaat op een vlakke en stevige ondergrond Duwstang monteren

Onderstuk grasopvangbox

De speciale constructie van de schroefdraden voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies).

Duwstang monteren: A= Duwstang op beide onderstukken van de duwstang schuiven. 3= Platkopbout van binnen naar buiten door de boringen steken en met 4= draaiknoppen vastschroeven. Gevaar voor stroomstoten! Houd de aansluitkabel op afstand van het snijgereedschap. 0478 121 9909 E - NL Alle kabels in de kabelbreukbescherming leggen Kabelbreukbescherming in de 11= bovenste boring van het onderstuk van de duwstang steken. Daarna kabelbreukbescherming in het 12= onderste sleufgat van het onderstuk van de duwstang laten vastklikken.

De montage van de 2= kabelbreukbescherming rechts gebeurt op dezelfde manier als aan de linkerkant. Klap de duwstang voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan om:

Duwstang omklappen: ATTENTIE Gevaar voor letsel! Het apparaat uitschakelen, voordat u dit omklapt en de stekker uit de voeding verwijderen; Het bovenstuk van de duwstang mag niet worden belast (bijv. met over de duwstang gehangen werkkleding).

Draai de draaiknoppen zo ver los dat deze gemakkelijk in de speciale constructie heen en weer kunnen worden bewogen. Klap het bovenstuk van de duwstang om en laat dit op het onderstuk van de behuizing rusten.

S= startknop hendel rij-aandrijving ME 545 V

U= hendel vario-aandrijving ME 545 V V= trekontlasting aansluitkabel

Bij het model ME 545 verlopen aan de rechterkant van de duwstang geen kabels. Daarom moet bij deze grasmaaier alleen de linker kabelbreukbescherming (2) worden gemonteerd.

W= voedingsaansluiting Kabelgeleiding monteren

Kabelbreukbescherming (2) alleen zoals afgebeeld monteren. Geleid kabels onder de duwstang. Bovenstuk duwstang

AANWIJZING Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (A) daarom op het hoogste punt met één hand vast, terwijl u de draaiknop losdraait. ME 545 C, ME 545 V:

Kabelgeleiding in de uitsparing op de X= behuizing schuiven en naar het bovenstuk van de duwstang draaien.

AANWIJZING Draai zo nodig de draaiknop (4) vóór de montage los. Gevaar voor beknellen! Kabelbreukbescherming rechts monteren:

Kabelbreukbescherming links monteren: 15:11 Kabelgeleiding met lichte druk in de beide daarvoor bedoelde boringen laten vastklikken.

Kabel met kabelclips aan onderstuk duwstang bevestigen.

15:11 Seite 8 Aanwijzingen m.b.t. het grasmaaien Grasopvangbox monteren

De werkhoogte van de duwstang kan op de standen I (laag), II (middel) en III (hoog) worden afgesteld: J= Draaiknop hoogteverstelling duwstang linksom (ca. vijf slagen) losdraaien. A= Bovenstuk duwstang met beide handen vastpakken en omhoog of omlaag in de gewenste positie zetten. AANWIJZING Zorg ervoor dat de instelling van de duwstang links en rechts identiek is.

Deze kan op de H= snijhoogte-aanduiding worden afgelezen.

AANWIJZING Verstelhendel weer loslaten en hoogteverstelling laten vastklikken.

ATTENTIE Bouten van binnen door de betreffende openingen drukken. Laat het bovenstuk van de grasopvangbox in het onderstuk van de grasopvangbox klikken door hier licht op te drukken. Hoogteverstelling duwstang Draaiknop weer rechtsom vastdraaien. Kans op letsel! Vóór het verstellen van de snijhoogte moet de motor worden uitgeschakeld. Houd uw voeten op voldoende afstand van het snijgereedschap. Er kunnen zeven verschillende snijhoogtes tussen 25 mm en 80 mm worden afgesteld. Stand 1 = laagste snijhoogte Stand 7 = hoogste snijhoogte

De hendel voor de centrale hoogteverstelling bevindt zich aan de linkerkant van het apparaat (zie afbeelding). Apparaat bij de Y= greep vastpakken en de I= verstelhendel naar boven trekken en vasthouden om het klikmechanisme te ontgrendelen.

Stel de gewenste snijhoogte in door het apparaat omhoog of omlaag te bewegen. Grasopvangbox monteren en demonteren

ATTENTIE Kans op letsel! Vóór het monteren en demonteren van de grasopvangbox moet de motor worden uitgeschakeld. Monteren: M= Uitwerpklep openen en vasthouden.

De grasopvangbox wordt met de uitsparingen in de grasopvangbox aan de bevestiging op het apparaat gemonteerd. Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon. Maai het gras bij warm en droog weer niet te kort, omdat anders het gras door de zon verbrandt en er lelijk uit gaat zien! Met een scherp mes is het maaibeeld mooier dan met een bot mes. Laat het mes daarom regelmatig slijpen (VIKING dealer). ATTENTIE Kans op letsel! Eventuele knopen in de kabel meteen ontwarren. Bij gebruik van een kabelhaspel moet de aansluitkabel volledig zijn afgewikkeld, anders kan door elektrische weerstanden verlies van het vermogen en oververhitting ontstaan. M= Uitwerpklep weer met de hand sluiten. Demonteren: M= Uitwerpklep openen en vasthouden.

Grasopvangbox optillen, uit de bevestiging loshaken en verwijderen. M= Uitwerpklep weer met de hand sluiten. 0478 121 9909 E - NL 0478_121_9909_e:0478_121_9909_e

15:11 Seite 9 Thermische overbelastingsbeveiliging voor de motor Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de motor automatisch uit. Start de motor volgens de instructies.

Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.

Kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen.

Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op sandalen.

Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn. Opnieuw in gebruik nemen: Na een afkoelingsperiode van ca. 10 minuten (afhankelijk van de omgevingstemperatuur) kan het apparaat weer worden ingeschakeld (zie hoofdstuk “In gebruik nemen”) Als het maaimes blokkeert Oorzaken van overbelasting:

Zet onmiddellijk de motor af en trek de netstekker eruit. Hef vervolgens de oorzaak van de storing op.

- slechte reiniging van de koelluchttoevoer (ventilatiesleuven) Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.

De grasmaaier mag slechts zo sterk worden belast, dat het motortoerental daarbij niet aanzienlijk daalt. Stel bij een dalend toerental een hogere snijhoogte in en/of reduceer de snelheid vooruit. - niet geschikte of te lange aansluitkabel (spanningsverlies) (zie hoofdstuk “Apparaat aansluiten”)

- te grote snelheid vooruit

Om veiligheidsredenen mag de grasmaaier uitsluitend bij hellingen tot max. 25° worden gebruikt. Een stijging van de helling van 25° (46,6°) betekent een verticale stijging van 46,6 cm bij een horizontaal traject van 100 cm. Schakel de grasmaaier niet in hoog gras of met de laagste snijhoogte in. ATTENTIE

- maaien van te hoog gras of bij te laag ingestelde snijhoogte

Maaien op hellingen Juiste belasting van de motor

Voer de aansluitkabel bij het maaien achter u aan mee. Aansluitkabels kunnen per abuis bij het maaien worden doorgesneden en houden ook een groot gevaar voor ongevallen in. Maai daarom alleen zo, dat de aansluitkabel altijd goed zichtbaar in het reeds gemaaide gazongedeelte ligt.

Apparaat in gebruik nemen 0478 121 9909 E - NL

0478_121_9909_e:0478_121_9909_e Apparaat aansluiten De netspanning en de bedrijfsspanning moeten overeenkomen (zie typeplaatje). De spanning in het voedingsnet moet met de aangegeven nominale spanning van het apparaat overeenkomen. De voedingskabel moet goed afgeschermd zijn (zie hoofdstuk “Technische gegevens”). Als aansluitkabels mogen alleen kabels worden gebruikt die niet lichter zijn dan de rubberen kabels H07 RN-F DIN/VDE 0282 en een minimale diameter van 3 x 1,5 mm2 tot 25 m of 3 x 2,5 mm2 tot 50 m hebben. De koppelingen van de aansluitkabel moeten van rubber zijn of met rubber bekleed zijn en moeten voldoen aan de norm DIN/VDE 0620. Dit apparaat is geschikt voor gebruik op een voedingsnet met een systeemimpedantie Zmax op het afnamepunt (huisaansluiting) van maximaal 0,47 ohm (bij 50Hz).

15:11 Seite 10 De gebruiker moet controleren of het apparaat alleen wordt gebruikt op een voedingsnet dat aan deze vereisten voldoet. Vraag zo nodig bij de plaatselijke energiebedrijven naar de betreffende systeemimpedantie. Trekontlasting

Tijdens het werken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor mogelijke schade aan de voedingsaansluiting op het apparaat. Hiertoe moet de aansluitkabel door de trekontlasting worden geleid. Met de 10= aansluitkabel een lus vormen en door de 11= opening geleiden. De lus over de 12= haak leggen en aantrekken. Grasmaaier inschakelen ATTENTIE Kans op letsel! AANWIJZING Start de motor niet in hoog gras of op de laagste snijhoogte, om moeilijk starten te voorkomen. Stap 1 : S= Druk de startknop in en houd deze ingedrukt. Stap 2 : R= Hendel motorstop naar de duwstang drukken en vasthouden.

Startknop kan na het bedienen van de hendel motorstop weer worden losgelaten. Grasmaaier uitschakelen

R= Laat de hendel motorstop los. De motor en het maaimes komen na een korte uitlooptijd tot stilstand. Verwijder bij het achterlaten van de grasmaaier altijd de netstekker. Rijaandrijving inschakelen ME 545 V

AANWIJZING De rijaandrijving werkt alleen bij een draaiende motor. De hendel vario-aandrijving (U) mag bij een stilstaande motor niet worden bediend om schade aan het aandrijfmechanisme te voorkomen. Stap 1 : T= Hendel rijaandrijving naar de duwstang trekken en vasthouden. De aandrijving van het apparaat wordt ingeschakeld. 0478 121 9909 E - NL Rijaandrijving uitschakelen Voor het uitschakelen van de rijaandrijving de hendel rijaandrijving loslaten. Vóór het ledigen van de grasopvangbox moet de motor altijd worden uitgeschakeld. De luchtstroom die door het draaien van het maaimes wordt veroorzaakt en waardoor de grasopvangbox wordt gevuld, tilt de inhoudsindicatie op: Naarmate er meer gras in de grasopvangbox komt, wordt deze luchtstroom minder krachtig en zakt de inhoudsindicatie: de grasopvangbox is vol en moet wordt geledigd (zie hoofdstuk “Grasopvangbox ledigen”). Onderhoud

Grasopvangbox van het apparaat demonteren (zie paragraaf “Grasopvangbox monteren en demonteren”). De grasopvangbox bij de 13= afsluitlip openen en het 5= bovenstuk van de opvangbox naar boven openklappen.

Een volle grasopvangbox kan wel 16 kg zwaar zijn.

de grasopvangbox wordt gevuld met maaigoed. AANWIJZING

Kans op letsel! Door de 14= handgreep (bovenstuk grasopvangbox) en de 15= handgreep (onderstuk grasopvangbox) kan de grasopvangbox goed worden vastgehouden en gemakkelijk worden leeggemaakt.

De grasopvangbox is met een N= inhoudsindicatie op het bovenstuk van de opvangbox uitgevoerd.

De gevulde K= grasopvangbox naar achter klappen. ATTENTIE Kans op letsel! Trek vóór alle onderhouds- en reinigingswerkzaamheden en vóór werkzaamheden aan het maaimes altijd de voedingskabel eruit om te voorkomen dat de motor ongewild start.

De snelheid van de varioaandrijving kan tijdens het rijden, zonder de rijaandrijving uit te schakelen, naar willekeur worden ingeschakeld. Inhoudsindicatie

Aandrijfsnelheid: Traploos van 2,4 km/uur tot 4,0 km/uur 15:11

Stap 2 : Om de snelheid traploos te verhogen de U= hendel vario-aandrijving naar achteren trekken; om de snelheid te verlagen de hendel naar voren drukken.

0478_121_9909_e:0478_121_9909_e Kans op letsel! Werk uitsluitend met handschoenen. Raak het maaimes nooit aan voordat het stilstaat. Als u niet over de vereiste kennis of gereedschappen beschikt, moet u altijd contact opnemen met een dealer. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken. Apparaat reinigen

Onderhoudsinterval: na elk gebruik Reinig het apparaat na elk gebruik grondig. Een zorgvuldige behandeling beschermt uw apparaat tegen beschadigingen en verlengt de levensduur.

15:11 Seite 12 Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuf) tussen de motorkap en het onderstuk van de behuizing om voldoende koeling van de motor te kunnen garanderen. Reinig het maaimes. Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aangekoekte grasresten in de behuizing en in het uitwerpkanaal met een houten staaf los. Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onderdelen zoals schakelaars. Dit kan leiden tot dure reparaties. Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt. Als u vuil niet met water, met een borstel of met een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (b.v. STIHL speciale reiniger). ATTENTIE Bovenstuk duwstang Kans op letsel! Stel vóór het omhoog klappen de maaierop een stevige, vlakke en effen ondergrond en stel de hoogste snijstand (stand 7) in om te voorkomen dat de maaier weer naar voren kantelt. AANWIJZING Klap de maaier bij reinigings- en onderhoudswerkzaamheden aan de voorkant omhoog. Vóór het omhoog klappen de grasopvangbox demonteren, het bovenstuk van de duwstang omklappen (zie paragraaf “Duwstang monteren”) en de uitwerpklep optillen. Onderhoudsinterval: voor elk gebruik Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag moet het bovenstuk van de duwstang worden vervangen. Kans op letsel door elektrische schokken! Maaimes onderhouden

ATTENTIE Kans op letsel! Elektromotor, wielen en transmissie Als u niet over de vereiste kennis of gereedschappen beschikt, moet u altijd contact opnemen met een dealer (VIKING raadt de VIKING dealer aan). De elektromotor is onderhoudsvrij. VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken. De kogellagers van de wielen zijn onderhoudsvrij. Ook de vario-transmissie (ME 545 V) is onderhoudsvrij. 0478 121 9909 E - NL 15:11 Onderhoudsinterval: Voor elk gebruik ATTENTIE Klap de grasmaaier omhoog in de reinigingspositie. Kans op letsel! Leg ter controle een 22= liniaal tegen de voorste mesrand en controleer de slijtage. ATTENTIE 18= Mesbout met een schroevendraaier SW 24 losdraaien. De slijphoek van het lemmet bedraagt 30°. Maaimes slijpen

Het maaimes moet met inachtneming van de volgende punten worden bijgeslepen:

koel het maaimes tijdens het slijpen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden. slijp het mes gelijkmatig om trillingen door onbalans te voorkomen.

19= Schroevendraaier door 20= middelste boring van het 17= maaimes geleiden en maaimes horizontaal uitlijnen. Als het maaimes goed in balans is, blijft het horizontaal staan.

17= Maaimes verwijderen. Balans van maaimes controleren

Om te demonteren een 16= houten blok (ca. 60 x 60 mm) gebruiken om het 17= maaimes tegen te houden. Als het maaimes naar een kant overhelt, deze kant slijpen totdat het maaimes weer in balans is.

Als niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd is, gelden er navenant andere slijtagelimieten. Vervang bij het vervangen van het maaimes ook altijd de mesbout (18). Controleer het mes vóór het inbouwen op beschadigingen. Het mes moet worden vervangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5 mm afgesleten is, of als het mes ergens dunner is dan 2 mm (slijtagegrenzen).

Het snijgereedschap mag bij het slijpen maximaal 5 mm worden afgeslepen. Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate aan slijtage onderhevig. Als u het apparaat op een zandige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld. Kans op letsel! Kans op letsel! Werk uitsluitend met handschoenen.

De dikte van het mes moet overal ten minste 2 mm zijn. (controle met schuifmaat). Een versleten mes kan afbreken en ernstig letsel veroorzaken. Neem daarom altijd de onderhoudsinstructies voor het mes in acht.

Kans op letsel! Werk uitsluitend met handschoenen. 17= Monteer het maaimes met de omhooggebogen randen naar boven. Om te monteren een 16= houten blok (ca. 60 x 60 mm) gebruiken om het maaimes tegen te houden. 18= Mesbout met een aanhaalkoppel van

10 - 15 Nm vastdraaien.

ATTENTIE Kans op letsel! Het voorgeschreven aandraaimoment van de mesbouten van 10 - 15 Nm moet precies worden aangehouden, omdat een veilige bevestiging van het snijgereedschap daarvan afhankelijk is.

Onderhoudsinterval: indien nodig (aandrijving wordt niet ingeschakeld bij aangetrokken hendel van de rijaandrijving) De spanning van de kabel is af fabriek goed afgesteld. Het kan echter voorkomen dat de kabel na lang gebruik moet worden bijgesteld. Het bijstellen gebeurt links op het bovenstuk van de duwstang met een 21= verstelbout. De juiste afstelling: Druk de aandrijfhendel in en trek gelijktijdig de grasmaaier naar achter. Vanaf ongeveer een derde van de hendelbeweging moeten de aandrijfwielen blokkeren. Door het draaien van de 21= verstelbout in de richting “+” verhoogt u de spanning van de kabel, door het draaien in de richting “-” brengt u de spanning van de kabel terug. ATTENTIE Kans op letsel! Als de aandrijfwielen al blokkeren bij het niet indrukken van de aandrijfhendel, is de kabel onjuist afgesteld en is de aandrijving van de maaier voortdurend ingeschakeld. De maaier kan daardoor al bij het starten onbedoeld in beweging komen en als gevolg daarvan persoonlijk letsel of materiële schade veroorzaken. Opslag (winterpauze) De bergplaats moet droog en stofvrij zijn. Bovendien moet de maaier buiten handbereik van kinderen worden opgeborgen. Eventuele storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen, zodat het apparaat altijd veilig kan worden gebruikt. Neem bij een langere stilstand van de maaier (winterpauze) de volgende punten in acht:

Reinig alle buitenste onderdelen van het apparaat zorgvuldig.

Smeer alle beweeglijke onderdelen goed met vet in. De afstelling moet opnieuw worden uitgevoerd (neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan). Borg de mesbout(en) (18) extra met Loctite 243.

AANWIJZING De bevestigingselementen van het maaimes (bijv. mesbout, borgring) moeten bij het verwisselen of monteren van het mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING dealer. 0478 121 9909 E - NL

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Hiertoe behoren o.a.: - mes - opvangbox - stootstrippen - V-riem (ME 545 V)

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk ”Onderhoud” vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een dealer worden overgedragen. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien. Worden deze werkzaamheden verzuimd, dan kan schade ontstaan waarvoor de gebruiker verantwoordelijk is. Hiertoe behoren onder andere: - beschadigingen aan de aandrijfmotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven) - corrosie- en andere gevolgschade door ondeskundige opslag - schade aan het apparaat door het gebruik van kwalitatief minderwaardige vervangingsonderdelen. - Schade als gevolg van niet tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van dealers zijn uitgevoerd.

Grasmaaiers met elektromotor

2. Inachtneming van de

voorschriften in deze gebruiksaanwijzing Het VIKING apparaat moet zo zorgvuldig mogelijk gebruikt, onderhouden en opgeslagen worden, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: - te dunne voedingskabel (diameter) - foutieve aansluiting (spanning) - niet door VIKING toegelaten wijzigingen aan het product - het gebruik van gereedschappen of accessoires die niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zijn. - niet reglementair gebruik van het product - gebruik van het product bij sport- of wedstrijdevenementen - gevolgschade door een product met defecte onderdelen verder te gebruiken

Standaard reserveonderdelen Belangrijke aanwijzingen voor het onderhoud, in dit geval voor de productgroep

Door resten materiaal afzonderlijk en milieubewust te verwerken, ondersteunt u de recycling van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden afgevoerd. Slijtage minimaliseren en schade voorkomen

De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt. Seite 15

Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd. 15:11

15:11 Seite 16 Defectopsporing Storing Mogelijke oorzaak Oplossing - De motor start niet - Geen spanning - Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect - Startknop niet ingedrukt - Thermische overbelastingsbeveiliging voor de motor is geactiveerd - Maaidek is verstopt - Zekering controleren - Controleren evt. vervangen

- Startknop indrukken - Afkoelperiode laten verstrijken en opnieuw proberen te starten - Maaidek reinigen (voor het reinigen netstekker eruit trekken)

- Niet-geschikte aansluitkabel - Geschikte aansluitkabel gebruiken - Apparaat op een andere stroomkring aansluiten - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen

- Mesbout aanhalen - Bouten motorbevestiging aanhalen - Mes slijpen (balanceren) of vervangen 12,

12, 18, 19 - Kabel van de rijaandrijving bijstellen - V-riem vervangen - Kabel rijaandrijving vervangen

- Vaak activeren van de netzekering - Overbelasting van het net - Apparaat is overbelast door het maaien van te hoog of te vochtig gras - Sterke trillingen tijdens gebruik - De mesbout is los - De motorbevestiging zit los - Het mes is ongebalanceerd door verkeerd slijpen of breuk - Geen aandrijving bij het bedienen van de hendel rijaandrijving (bij ME 545 V) - Kabel rijaandrijving verkeerd afgesteld - V-riem versleten - Kabel van de rijaandrijving defect (bijv. geknikt) - Transmissie is defect

zie gebruiksaanwijzing motor neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan. 0478 121 9909 E - NL

15:11 Seite 17 Mogelijke oorzaak Oplossing Pagina Afbeelding - Snelheidsregeling varioaandrijving werkt niet (bij ME 545 V) - Hendel in de verkeerde richting gedrukt - Kabel vario-aandrijving losgesprongen of defect - Hendel in de juiste richting drukken - Kabel vario-aandrijving monteren of vervangen

- Slecht gemaaid, gras wordt geel - Maaimes is bot of versleten - De snelheid vooruit is in verhouding tot de snijhoogte te hoog - Maaimes slijpen of vervangen - Snelheid vooruit verminderen en/of juiste snijhoogte kiezen 12,

- Start slecht of het vermogen van de motor wordt minder - Maaien van te hoog of te vochtig gras - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen - Maaidek reinigen (voor het reinigen netstekker eruit trekken)

- Maaimes vervangen - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen 12,

- Maaimes is versleten - Maaien van te hoog of te vochtig gras

0478 121 9909 E - NL zie gebruiksaanwijzing motor neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.

- Uitwerpkanaal verstopt

Wielaandrijving achterwiel Wiel-Ø voor Wiel-Ø achter

Productiecode Motor, type Fabrikant Type Spanning Vermogen Zekering Frequentie Beschermingsklasse Soort bescherming Snijvoorziening Snijbreedte Toerental snijvoorziening Aandrijving mesbalk Conform Richtlijn 2000/14/EC: Gegarandeerd geluidsniveau LWAd Conform Richtlijn 2006/42/EC: Geluidsniveau op werkplek LpA Onzekerheid KpA Opgegeven trillingskarakteristiek cf. EN 12096: Gemeten waarde ahw Onzekerheid Khw Meting conform EN 20 643

Johann Weiglhofer VIKING GmbH Gemeten geluidsniveau: 92 dB(A) Gegarandeerd geluidsniveau: 94 dB(A) overeenstemt met de volgende EG-Richtlijnen: Motor uitschakelen 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat. ME 545 V Het product is in overeenstemming met de volgende normen ontwikkeld: Langkampfen,

EN 60335-1, EN 60335-2-77 VIKING GmbH Rijaandrijving inschakelen Toegepaste conformiteitsbeoordelingsprocedure: Weiglhofer Hoofd Onderzoek en Productontwikkeling

• Schakel het apparaat vóór het transport uit, trek de voedingskabel los en laat het mes tot stilstand komen.
• Transporteer het apparaat alleen met afgekoelde motor.
• Draag het apparaat alleen met zijn tweeën.
• Gebruik voor het laden geschikte hulmiddelen (takel of laadhelling).
• Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, kabels, enz.).
• Houd u bij het transport van het apparaat aan de regionale wettelijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Samenstelling en klassement van de Technische Documentatie:

VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van de apparatuur te voorkomen.

Naam en adres van de bevoegde instantie:

blauw bruin zwart Transport

Voedingsaansluiting Aan-/uitschakelaar Motor Condensator 15:11 CE-conformiteitsverklaring van de fabrikant Elektrisch schema

15:11 Seite 20 Onderhoudsschema Overhandig deze gebruiksaanwijzing aan uw VIKING dealer wanneer u onderhoudswerkzaamheden aan uw VIKING product laat uitvoeren. Uw VIKING dealer bevestigt in het hoofdstuk „Onderhoudsschema“ dat de voorgeschreven onderhoudswerkzaamheden correct zijn uitgevoerd. Datum: Stempel van de VIKING dealer Serienummer: Stempel van de VIKING dealer Overhandigd op Datum: Volgende onderhoudsbeurt Datum: Datum: Datum: Stempel van de VIKING dealer Stempel van de VIKING dealer Volgende onderhoudsbeurt Datum: Volgende onderhoudsbeurt Datum: Volgende onderhoudsbeurt Datum: Datum: Datum: Datum: Stempel van de VIKING dealer Volgende onderhoudsbeurt Datum:

Model: ME Stempel van de VIKING dealer Volgende onderhoudsbeurt Datum: Stempel van de VIKING dealer Volgende onderhoudsbeurt Datum: 0478 121 9909 E - NL 0478_121_9909_e:0478_121_9909_e
