Producttype	Lucht-water warmtepomp (omkeerbare airconditioner)
Merk	Panasonic
Model	WH-UX12HE8
Elektrische voeding	Enkelfasig, 220-240 V ~ 50 Hz
Nominaal verwarmingsvermogen	12 kW (schatting)
Nominaal koelvermogen	12 kW (schatting)
Afmetingen binnenunit (B x H x D)	Ongeveer 900 x 600 x 350 mm (schatting)
Gewicht binnenunit	Ongeveer 40 kg (schatting)
Koelmiddel	R32 (schatting)
Hoofdfuncties	Verwarming, koeling, productie van sanitair warm water (SWW), Turbo-modus, Stille modus, Noodverwarming forceren, Wekelijkse programmering, Geforceerde ontdooiing
Onderhoud en reiniging	Reinig regelmatig de luchtfilters (elke 3 maanden), controleer de lamellen, schakel een professional in voor het jaarlijkse onderhoud
Veiligheid	Vergrendeling van de afstandsbediening met pincode (standaard 0000), antivriesbeveiliging, automatische uitschakeling bij fout
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de Panasonic-klantenservice; reparaties door erkende technicus
Algemene informatie	Gebruiksaanwijzing van 88 pagina's beschikbaar in meerdere talen; snelmenu voor toegang tot geavanceerde functies

Veelgestelde vragen - WH-UX12HE8 PANASONIC

Hoe krijg ik toegang tot het snelmenu?

Gebruik na de eerste instellingen de toetsen ▲ ▼ ◀ ▶ om het menu te selecteren en druk op ← om de gekozen optie in/uit te schakelen.

Wat te doen als het scherm 'Branchement ballon est désactivé' weergeeft?

Zorg ervoor dat de boiler voor sanitair warm water is aangesloten en dat de optie Branchement ballon is ingeschakeld in de instellingen.

Hoe activeer ik de Turbo-modus voor snelle verwarming of koeling?

Selecteer in het snelmenu Chauffage Turbo en druk op ←. De modus start ongeveer 1 minuut na bevestiging.

Hoe stel ik de stille modus in?

Selecteer Stille modus in het snelmenu en kies vervolgens niveau 1, 2 of 3 (3 is het stilste). U kunt ook een stille timer programmeren.

Hoe forceer ik de noodverwarming voor warm water?

Selecteer in het snelmenu SWW-noodverwarming forceren. Let op: deze optie is uitgeschakeld als Verwarming forceren actief is.

Hoe forceer ik de elektrische noodverwarming?

Selecteer Noodverwarming forceren in het snelmenu. Als het systeem in bedrijf is, wordt de optie uitgeschakeld met de melding 'Uitgeschakeld vanwege werking Aan'.

Hoe programmeer ik de wekelijkse verwarming?

Kies in het snelmenu Wek. prog. U kunt maximaal 6 programma's per dag instellen, met tijd, modus, temperatuur en boilertemperatuur.

Hoe ontdooi ik handmatig bevroren leidingen?

Selecteer Ontdooiing forceren in het snelmenu. Het scherm toont 'Aanvraag geaccepteerd' zodra de modus is geactiveerd.

Hoe reset ik een foutcode?

Gebruik Foutcodes resetten in het snelmenu. Zorg ervoor dat alle units zijn uitgeschakeld voordat u begint.

Hoe vergrendel of ontgrendel ik de afstandsbediening?

Selecteer in het snelmenu Afst. vergr. en bevestig 'Ja'. Om te ontgrendelen, druk op een toets en voer de 4-cijferige pincode in (standaard 0000). Bij vergeten houdt u ↩, ← en ▶ 5 seconden ingedrukt in de uit-modus om het wachtwoord te resetten.

GEBRUIKSAANWIJZING WH-UX12HE8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

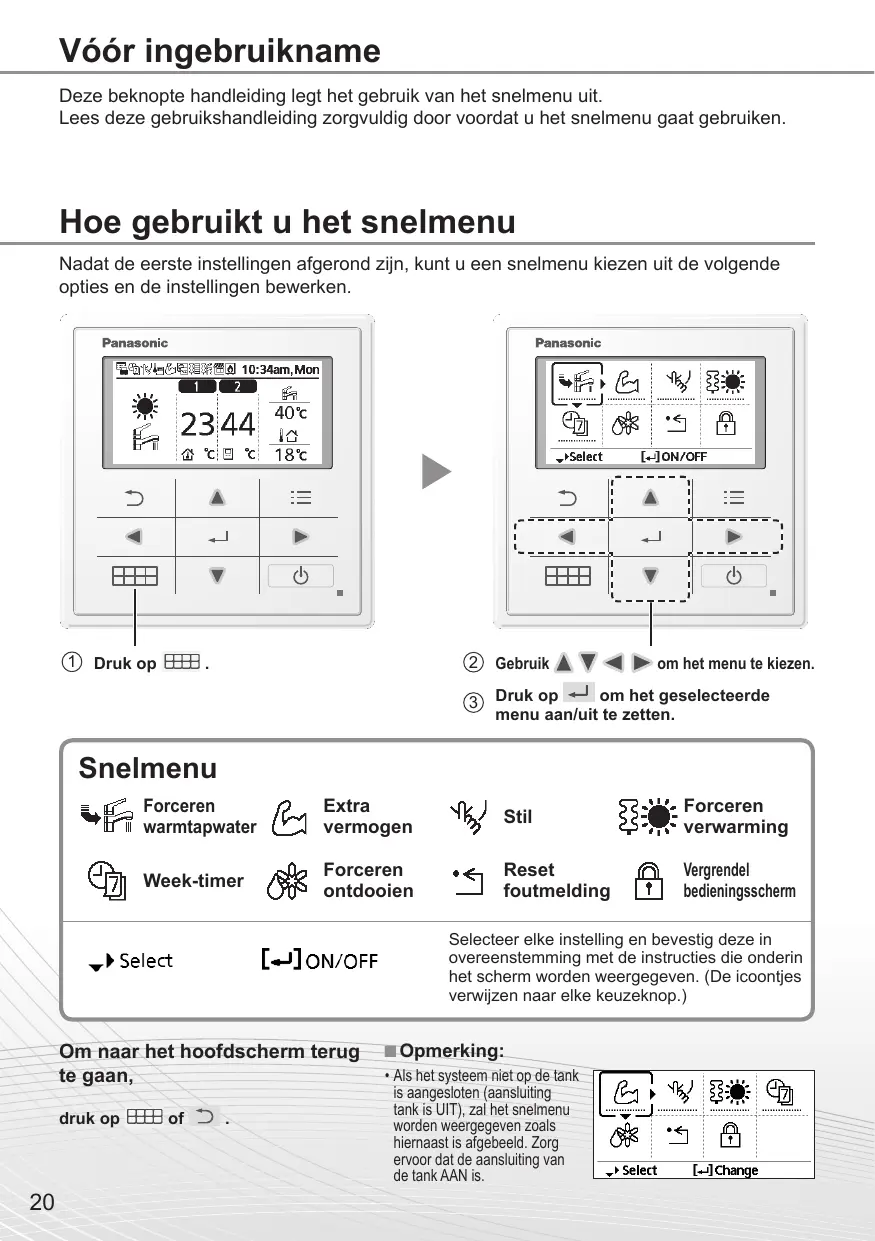

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel bedieningsscherm
▶ Select
[←]ON/OFF

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □□□ of ↩.

Opmerking:

- Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

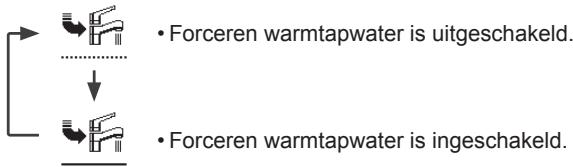

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

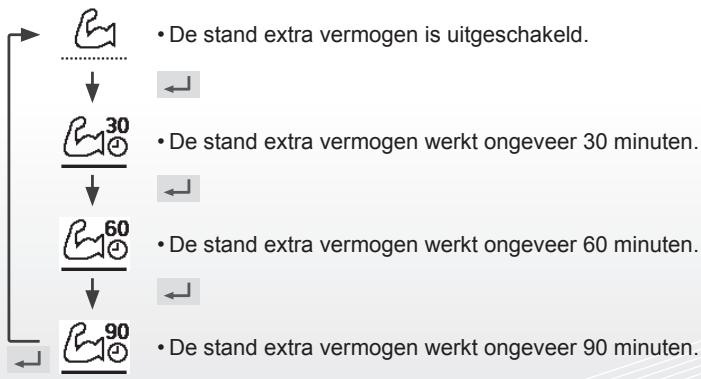

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

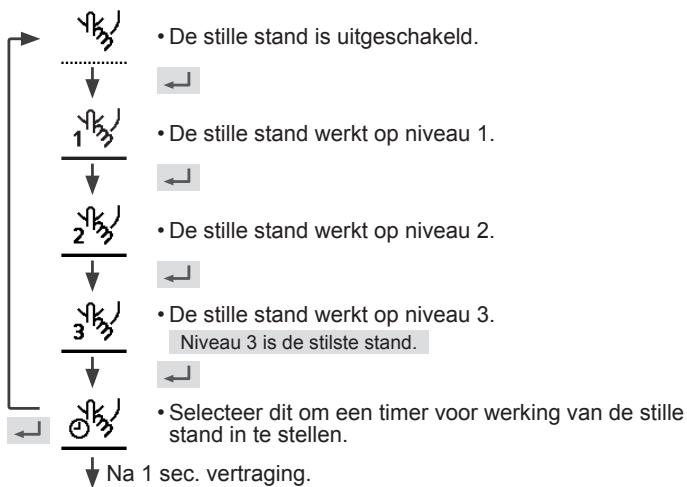

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)


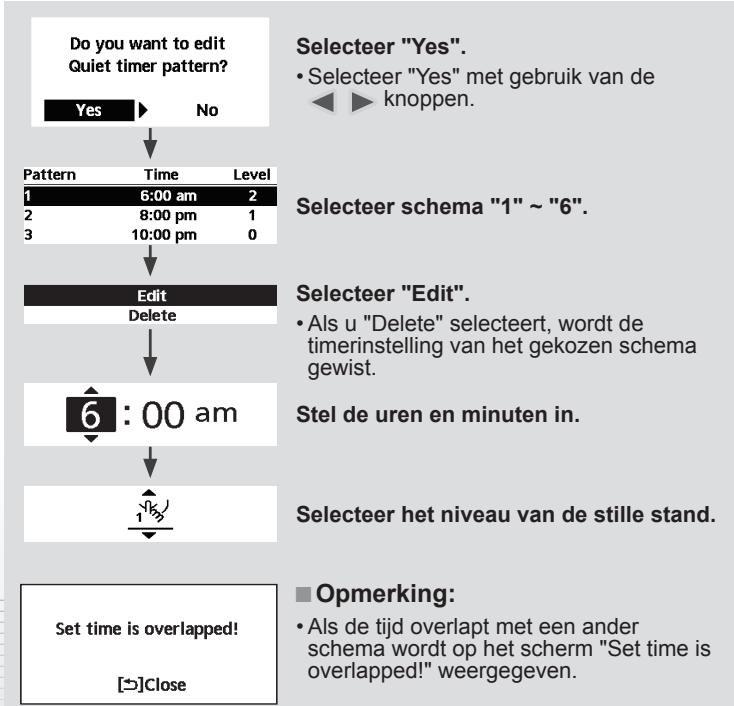


Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

- Forceren verwarming is uitgeschakeld.

- Forceren verwarming is ingeschakeld.

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

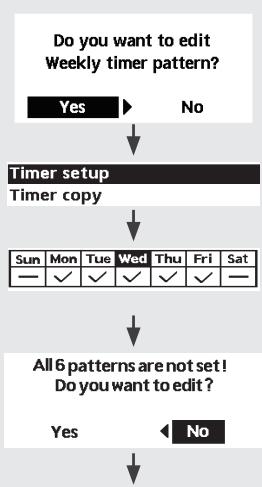

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

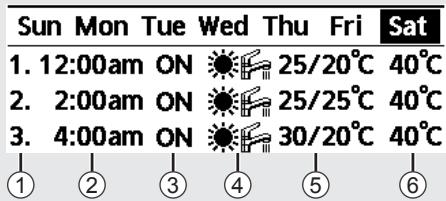

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

- Selecteer de stand met gebruik van de ▲▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Reset foutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het scherm gaat na 3 seconden uit.)
