Ürün Tipi	Hava-su ısı pompası (tersinir klima)
Marka	Panasonic
Model	WH-UX12HE8
Elektrik Beslemesi	Tek fazlı, 220-240 V ~ 50 Hz
Nominal Isıtma Gücü	12 kW (tahmini)
Nominal Soğutma Gücü	12 kW (tahmini)
İç Ünite Boyutları (G x Y x D)	Yaklaşık 900 x 600 x 350 mm (tahmini)
İç Ünite Ağırlığı	Yaklaşık 40 kg (tahmini)
Soğutucu Akışkan	R32 (tahmini)
Ana Fonksiyonlar	Isıtma, soğutma, kullanım sıcak suyu (DHW) üretimi, Turbo, Sessiz modlar, Yedek ısıtma zorlaması, Haftalık programlama, Zorunlu buz çözme
Bakım ve Temizlik	Hava filtrelerini düzenli olarak temizleyin (her 3 ayda bir), kanatçıkları kontrol edin, yıllık bakım için bir profesyonele başvurun
Güvenlik	PIN kodu ile kumanda kilitleme (varsayılan 0000), donma koruması, hata durumunda otomatik durma
Yedek Parçalar ve Onarılabilirlik	Panasonic satış sonrası hizmetinden temin edilebilir parçalar; yetkili teknisyen tarafından onarım
Genel Bilgiler	88 sayfalık kullanım kılavuzu birden fazla dilde mevcuttur; gelişmiş fonksiyonlara erişim için hızlı menü

Sık sorulan sorular - WH-UX12HE8 PANASONIC

Hızlı menüye nasıl erişilir?

İlk ayarlardan sonra, menüyü seçmek için ▲ ▼ ◀ ▶ tuşlarını kullanın ve seçilen seçeneği etkinleştirmek/devre dışı bırakmak için ← tuşuna basın.

Ekranda 'Tank bağlantısı devre dışı' yazıyorsa ne yapmalı?

Kullanım sıcak suyu tankının bağlı olduğundan ve ayarlarda Tank bağlantısı seçeneğinin etkin olduğundan emin olun.

Hızlı ısıtma veya soğutma için Turbo modu nasıl etkinleştirilir?

Hızlı menüde Turbo Isıtma seçeneğini seçin ve ← tuşuna basın. Mod, onaydan yaklaşık 1 dakika sonra başlar.

Sessiz modu nasıl ayarlayabilirim?

Hızlı menüden Sessiz mod seçeneğini seçin, ardından seviye 1, 2 veya 3'ü seçin (3 en sessiz). Ayrıca bir sessiz zamanlayıcısı da programlayabilirsiniz.

Sıcak su için yedek direnci nasıl zorlarım?

Hızlı menüde Yedek DHW'yi zorla seçeneğini seçin. Isıtmayı zorla aktifse bu seçeneğin devre dışı olduğunu unutmayın.

Elektrikli yedek ısıtmayı nasıl zorlarım?

Hızlı menüden Yedek ısıtmayı zorla seçeneğini seçin. Sistem çalışıyorsa, seçenek 'Çalışma nedeniyle devre dışı' mesajıyla devre dışı kalır.

Haftalık ısıtma nasıl programlanır?

Hızlı menüden Haftalık prog. seçeneğini seçin. Günde en fazla 6 program yapılandırabilirsiniz; saat, mod, sıcaklık ve tank sıcaklığı ile.

Donmuş borular manuel olarak nasıl çözülür?

Hızlı menüden Buz çözmeyi zorla seçeneğini seçin. Mod etkinleştirildiğinde ekranda 'Talep kabul edildi' yazısı görünür.

Hata kodu nasıl sıfırlanır?

Hızlı menüde Hata kodlarını sıfırla seçeneğini kullanın. Önce tüm ünitelerin durdurulduğundan emin olun.

Kumanda nasıl kilitlenir veya kilidi açılır?

Hızlı menüde Kumanda Kilidi seçeneğini seçin ve 'Evet'i onaylayın. Kilidi açmak için bir tuşa basın ve 4 haneli PIN kodunu girin (varsayılan 0000). Unutursanız, durdurma modunda ↩, ← ve ▶ tuşlarına 5 saniye basılı tutarak şifreyi sıfırlayın.

KULLANIM KILAVUZU WH-UX12HE8 PANASONIC

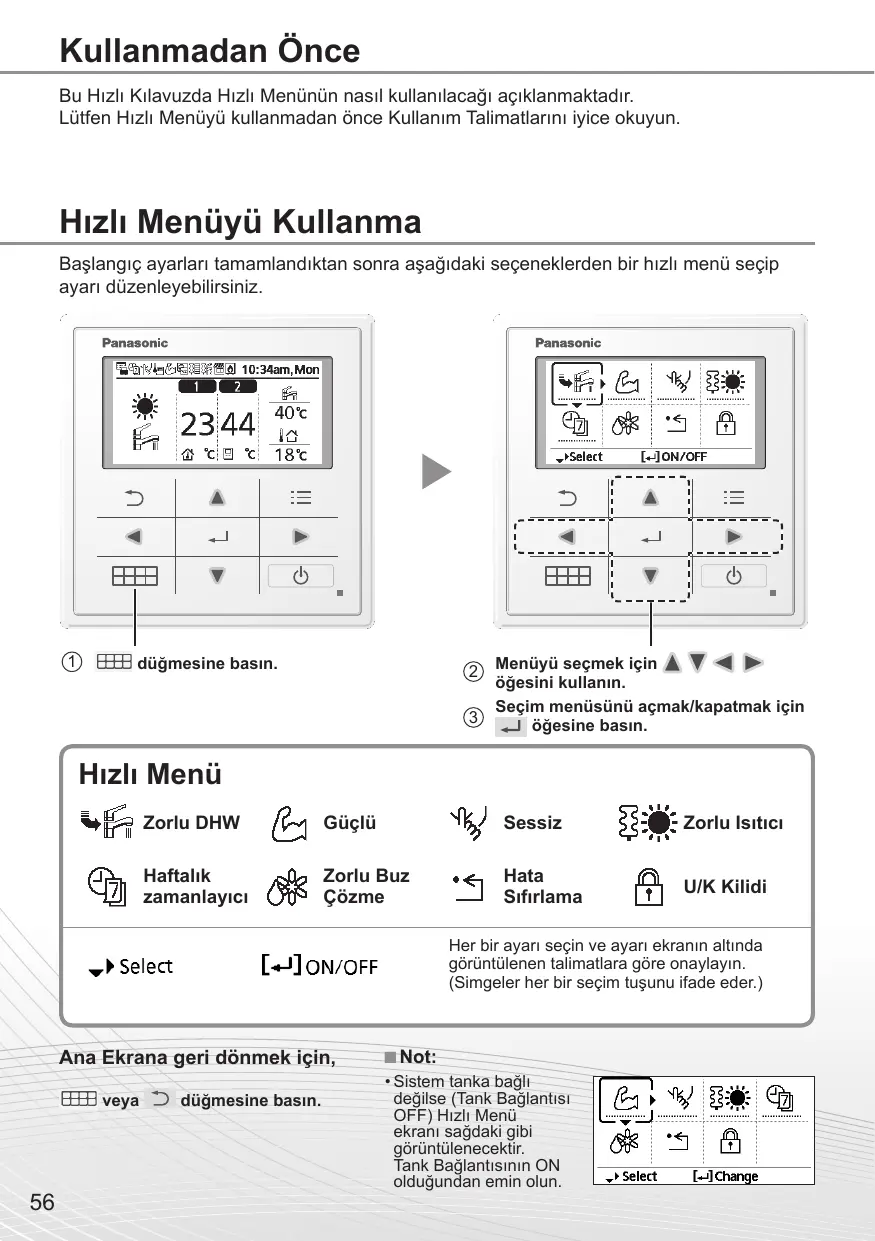

Bu Hızlı Kılavuzda Hızlı Menünün nasıl kullanılacağı açıklanmaktadır. Lütfen Hızlı Menüyü kullanmadan önce Kullanım Talimatlarını iyice okuyun.

Hızlı Menüyü Kullanma

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

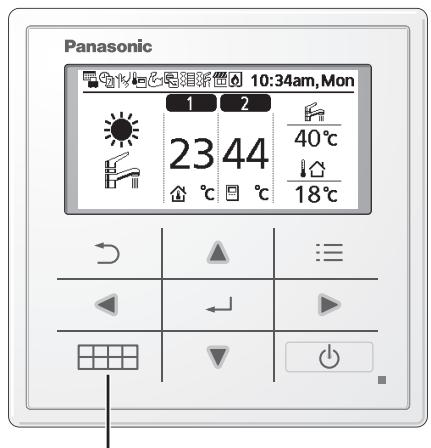

① düğmesine basın.

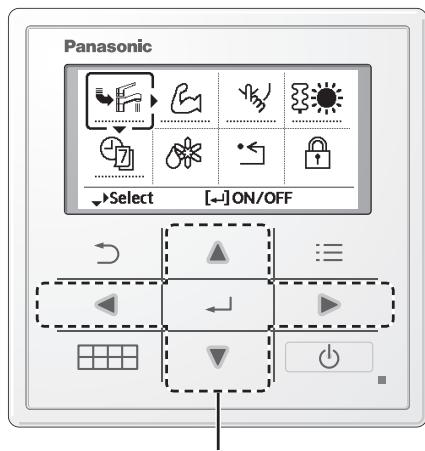

② Menüyü seçmek için öğesini kullanın.

③ Seçim menüsünü açmak/kapatmak için ↻ öğesine basın.

Hızlı Menü

Zorlu DHW

Güçlü

Sessiz

Zorlu Isitici

Haftalık zamanlayıcı

Zorlu Buz Çözme

Hata Sifirlama

U/K Kilidi

Select

ON/OFF

Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın. (Simgeler her bir seçim tuşunu ifade eder.)

Ana Ekrana geri dönmek için,

veya

düğmesine basın.

Not:

- Sistem tanka bağlı değilse (Tank Bağlantısı OFF) Hızlı Menü ekranı sağdaki gibi görüntülenecektir. Tank Bağlantısının ON olduğundan emin olun.

Çalışma simgesiyle ilgili notlar

Örnek:

- Çalışma simgesi “……” = KAPALI ile gösterilir

- Çalışma simgesi “____” = AÇIK ile gösterilir

Tank DHW'yi açmak veya kapatmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

- Zorlu DHW açılır.

- Zorlu DHW kapatılır.

Not:

• Zorlu Isitici açıldığında Zorlu DHW devre dışı bırakılır.
• Zorlu DHW kapatıldığında çalışma ve mod önceki belleğe alınan duruma geri dönmelidir.

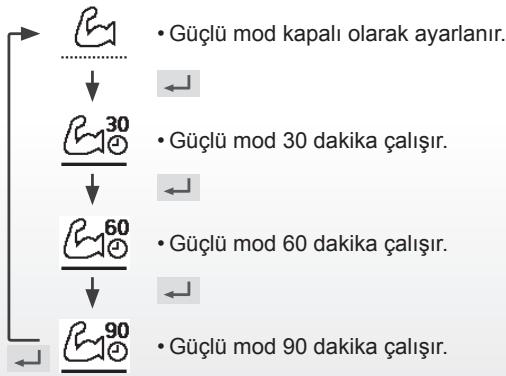

Isıtma/soğutma sistemini güçlü şekilde çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Güçlü çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Çalışma OFF yapıldığında güçlü mod devre dışı bırakılır.

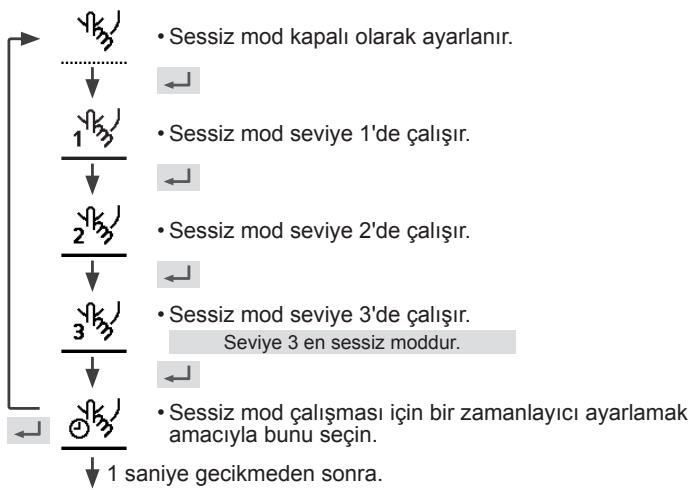

Sessiz olarak çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Sessiz çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)


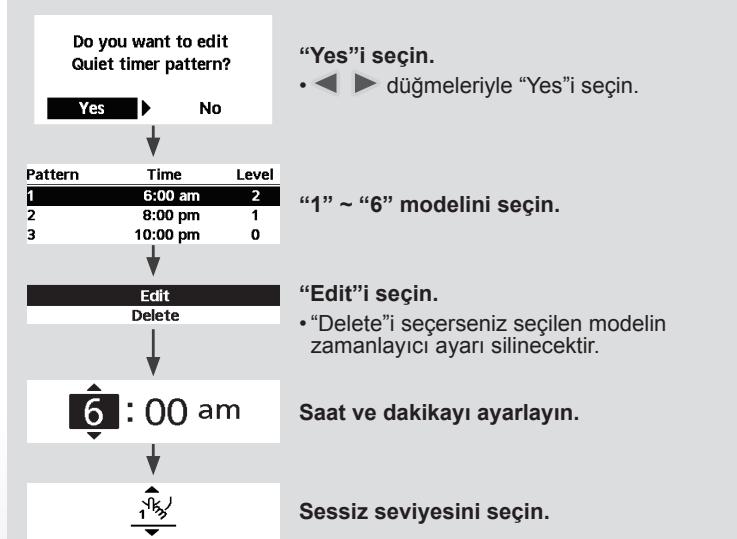


- Zaman başka bir modelle çakışırsa ekranda "Set time is overlapped!" ifadesi görünecektir.

Isıtıcıyı açılmaya zorlamak için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Zorlu ıstıcı modu ← ↘ ögesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Cebri Isitici, çalışma açık olduğunda devre dışı bırakılır ve “Çalışma AÇIK olduğundan devredışı bırakıldı!” görüntülenir.

Haftalık zamanlayıcı

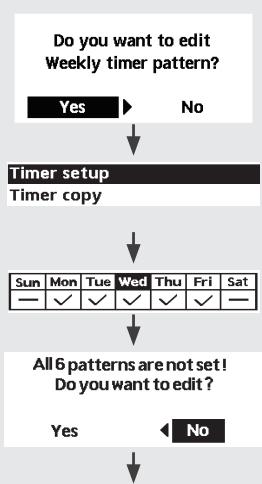

Önceden ayarlanmış Haftalık Zamanlayıcıyı silmek (iptal etmek) veya değiştirmek için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

- “No”ı seçerseniz ekran Ana Ekrana geri dönecektir.

- Timer setup: Haftalık Zamanlayıcıyı düzenlemek için Zamanlayıcı ayarını seçin.

- Timer copy: Bir zamanlayıcı ayarını kopyalamak için seçin.

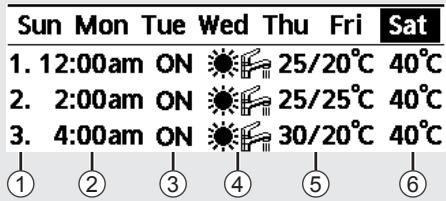

[Zamanlayıcı ayarı örneği]

▲ ▼ düğmeleriyle düzenlemek istediğiniz günleri seçin.

Tüm 6 model önceden ayarlanırsa bu ekran görüntülenecektir.

① “1” \~ “6” modelini seçin.
② Zamanlayıcı saat ve dakikasını ayarlayın.
③ Zamanlayıcı için ON/OFF seçin.
④ Çalışma modunu seçin.

- ▲ ▼ düğmeleriyle modu seçin.

⑤ Bölge 1 ve 2 için sıcaklığı ayarlayın (sisteminiz 2 Bölgeli ayara sahipse).

⑥ Tank sıcaklığını ayarlayın.

Not:

• Zorlu Isıtıcı açıldığında veya Isıtma-Soğutma anahtarı etkinleştirildiğinde zamanlayıcı devre dışı bırakılır.
• Haftalık Zamanlayıcıyı 2 bölgede önceden ayarladıysanız aynı prosedürü Bölge 2 için yinelemeniz gerekir.

Donmuş boruların buzunu çözmek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

Hata Sifirlama

Hata oluştuğunda önceki ayarları geri yüklemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

- Tüm sistemi önceki ayarlara geri döndüren bu modu seçmeden önce tüm ünitelerin kapatıldığından emin olun.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

U/K Kilidi

Uzaktan Kumandayı kilitlemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

(Ana Ekran kilitlenecektir.)

- “No” seçilirse ekran Ana Ekrana geri dönecektir.

Uzaktan Kumanda kilidini açmak için Herhangi bir tuşa basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Herhangi bir 4 haneli sayı girin (sayı doğruysa ekran kilidi açılacaktır).

Unutulan parolayı sıfırlamak için (çalışma OFF ekranı altında)

→ , ← ve ▶ düğmelerine 5 saniye boyunca basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

"Reset" i seçin.

(Ekran 3 saniye sonra kapanacaktır.)

AEEE Yönetmeliğine Uygundur

BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR
