MANUALE UTENTE WH-UX12HE8 PANASONIC

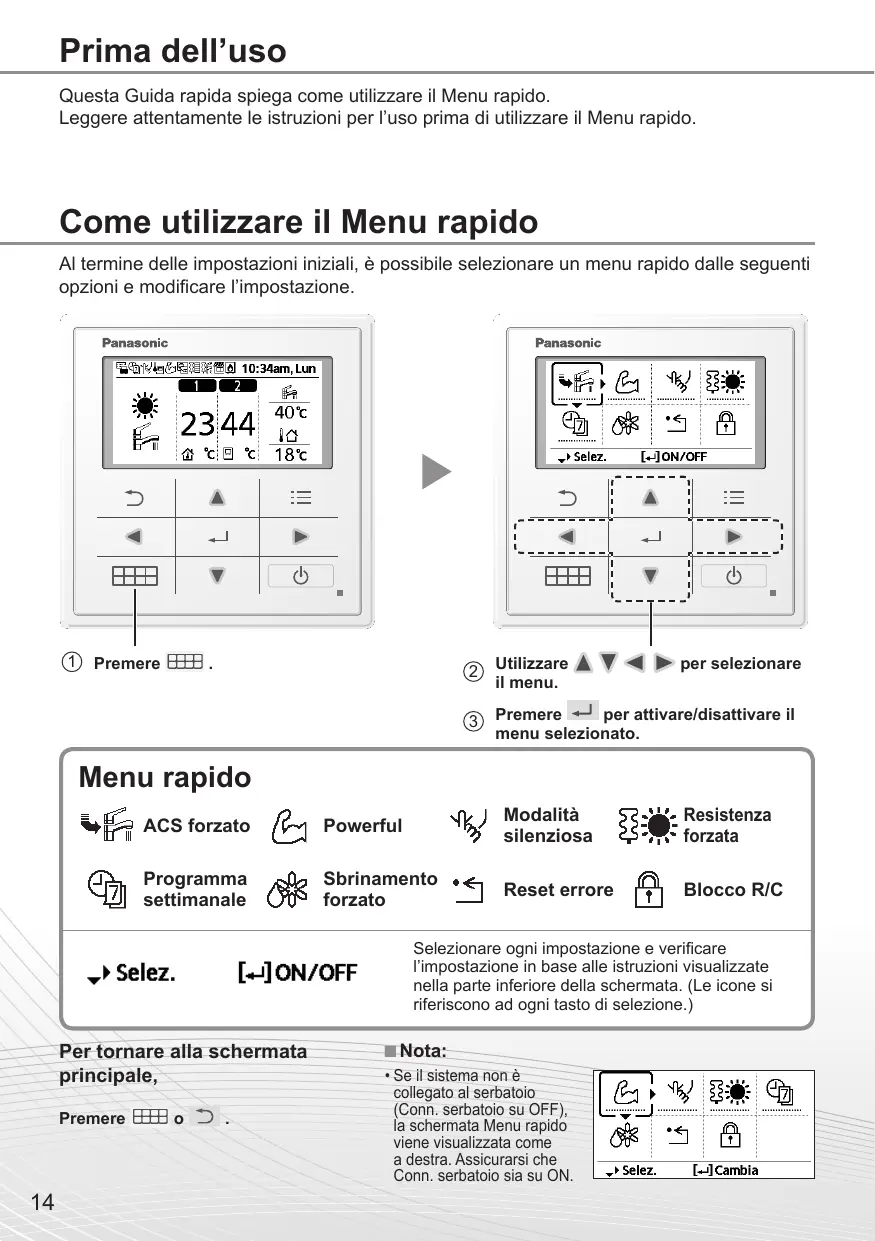

Guida rapida dei menu

Pompa di calore aria-acqua

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

② Utilizzare ▲ ▼ ◀ ▶ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selezionare ogni impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere o ↻.

Nota:

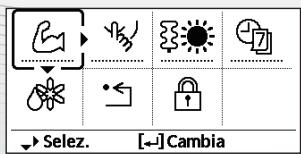

- Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “……” = OFF

- Icona operativa indicata con “——” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

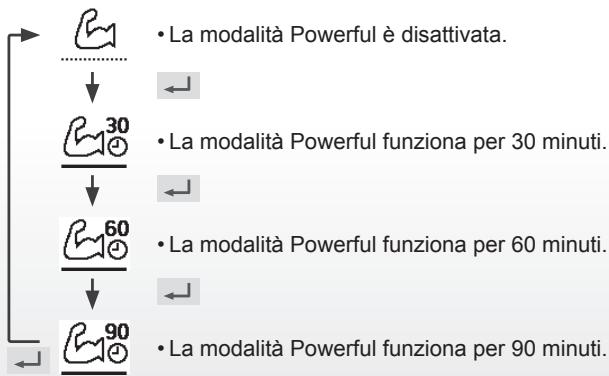

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←.)

Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

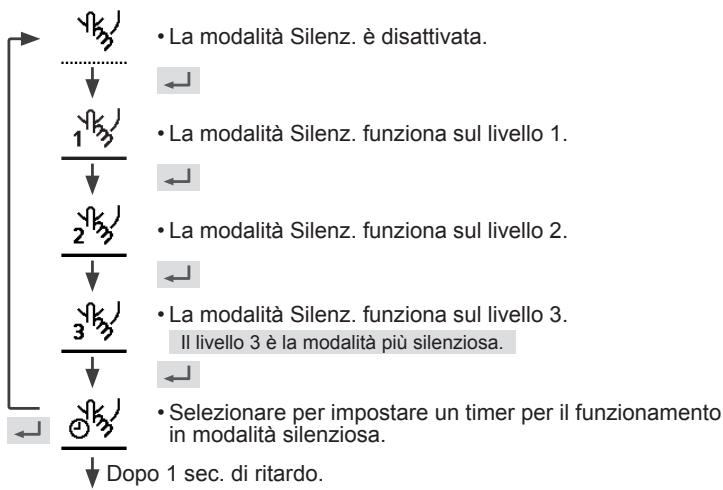

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)


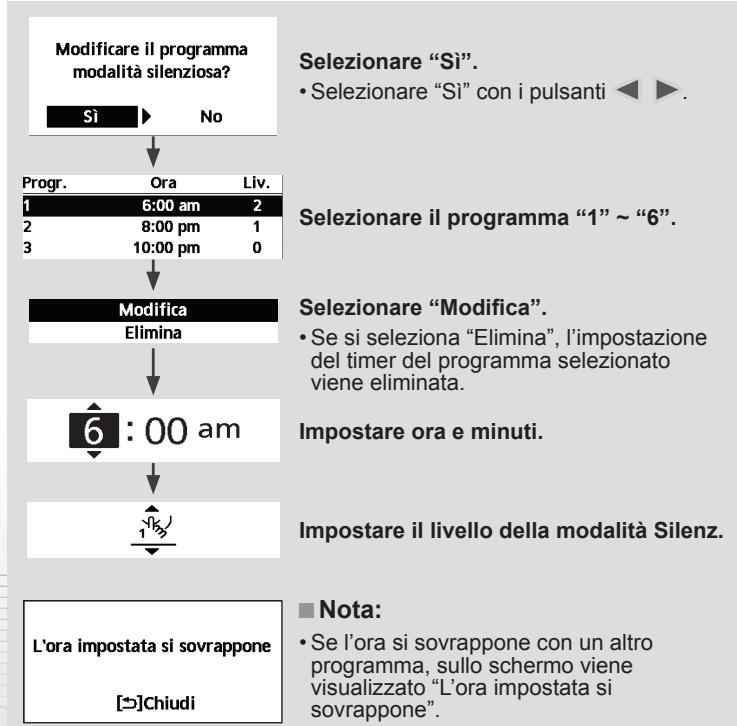


Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

- Resistenza forzata è disattivato.

- Resistenza forzata è attivato.

Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[→]Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.


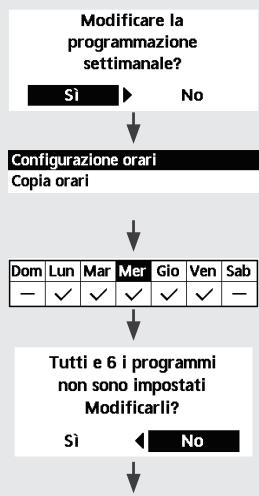


Selezionare "Sì".

- Se si seleziona “No”, si torna alla schermata principale.

- Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

- Copia orari: Selezionare per copiare una configurazione orario.

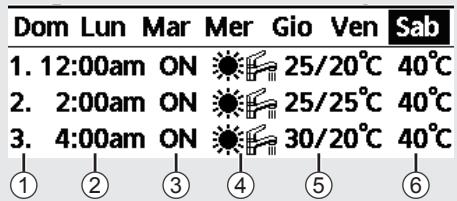

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti ▲ ▼.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma “1” \~ “6”.
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

- Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1	☀️	Zona2	☀️	☀️
ON	25 °C	ON	25 °C	45 °C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

- Se si seleziona “No”, si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente ↻, ← e ▶ per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
