Typ produktu	Pompa ciepła powietrze-woda (klimatyzator odwracalny)
Marka	Panasonic
Model	WH-UX12HE8
Zasilanie elektryczne	Jednofazowe, 220-240 V ~ 50 Hz
Nominalna moc grzewcza	12 kW (szacunkowo)
Nominalna moc chłodnicza	12 kW (szacunkowo)
Wymiary jednostki wewnętrznej (S x W x G)	Ok. 900 x 600 x 350 mm (szacunkowo)
Waga jednostki wewnętrznej	Ok. 40 kg (szacunkowo)
Czynnik chłodniczy	R32 (szacunkowo)
Główne funkcje	Ogrzewanie, chłodzenie, produkcja ciepłej wody użytkowej (CWU), tryby Turbo, Cichy, Wymuszone ogrzewanie awaryjne, Program tygodniowy, Wymuszone odszranianie
Konserwacja i czyszczenie	Regularnie czyść filtry powietrza (co 3 miesiące), sprawdzaj lamele, wezwij specjalistę do corocznego przeglądu
Bezpieczeństwo	Blokada pilota kodem PIN (domyślnie 0000), ochrona przed zamarzaniem, automatyczne zatrzymanie w przypadku błędu
Części zamienne i naprawialność	Części dostępne w serwisie Panasonic; naprawy przez autoryzowanego technika
Informacje ogólne	Instrukcja obsługi licząca 88 stron dostępna w wielu językach; szybkie menu umożliwiające dostęp do zaawansowanych funkcji

Często zadawane pytania - WH-UX12HE8 PANASONIC

Jak uzyskać dostęp do szybkiego menu?

Po początkowych ustawieniach użyj przycisków ▲ ▼ ◀ ▶, aby wybrać menu, i naciśnij ←, aby włączyć/wyłączyć wybraną opcję.

Co zrobić, gdy na ekranie pojawi się 'Podłączenie zbiornika jest wyłącone'?

Upewnij się, że zbiornik ciepłej wody użytkowej jest podłączony, a opcja Podłączenie zbiornika jest włączona w ustawieniach.

Jak włączyć tryb Turbo do szybkiego ogrzewania lub chłodzenia?

W szybkim menu wybierz Ogrzewanie Turbo i naciśnij ←. Tryb uruchamia się około 1 minutę po potwierdzeniu.

Jak ustawić tryb Cichy?

Wybierz Tryb cichy w szybkim menu, a następnie wybierz poziom 1, 2 lub 3 (3 jest najcichszy). Możesz także zaprogramować minutnik ciszy.

Jak wymusić grzałkę awaryjną dla ciepłej wody?

W szybkim menu wybierz Wymuś CWU awaryjną. Pamiętaj, że ta opcja jest wyłączona, jeśli aktywna jest opcja Wymuś ogrzewanie.

Jak wymusić elektryczne ogrzewanie awaryjne?

Wybierz Wymuś ogrzewanie awaryjne w szybkim menu. Jeśli system jest włączony, opcja zostanie wyłączona z komunikatem 'Wyłączone z powodu działania Włączone'.

Jak zaprogramować ogrzewanie tygodniowe?

W szybkim menu wybierz Program tyg.. Możesz skonfigurować do 6 programów dziennie, z ustawieniem godziny, trybu, temperatury i temperatury zbiornika.

Jak ręcznie odszronić zamarzniete rury?

Wybierz Wymuś odszranianie w szybkim menu. Ekran wyświetli 'Żadanie przyjęte' po aktywacji trybu.

Jak zresetować kod błędu?

Użyj Inicjalizacja kodów błędów w szybkim menu. Przedtem upewnij się, że wszystkie jednostki są wyłączone.

Jak zablokować lub odblokować pilota?

W szybkim menu wybierz Blokada pilota i potwierdź 'Tak'. Aby odblokować, naciśnij dowolny przycisk i wprowadź 4-cyfrowy kod PIN (domyślnie 0000). W przypadku zapomnienia przytrzymaj ↩, ← i ▶ przez 5 sekund w trybie zatrzymania, aby zresetować hasło.

INSTRUKCJA OBSŁUGI WH-UX12HE8 PANASONIC

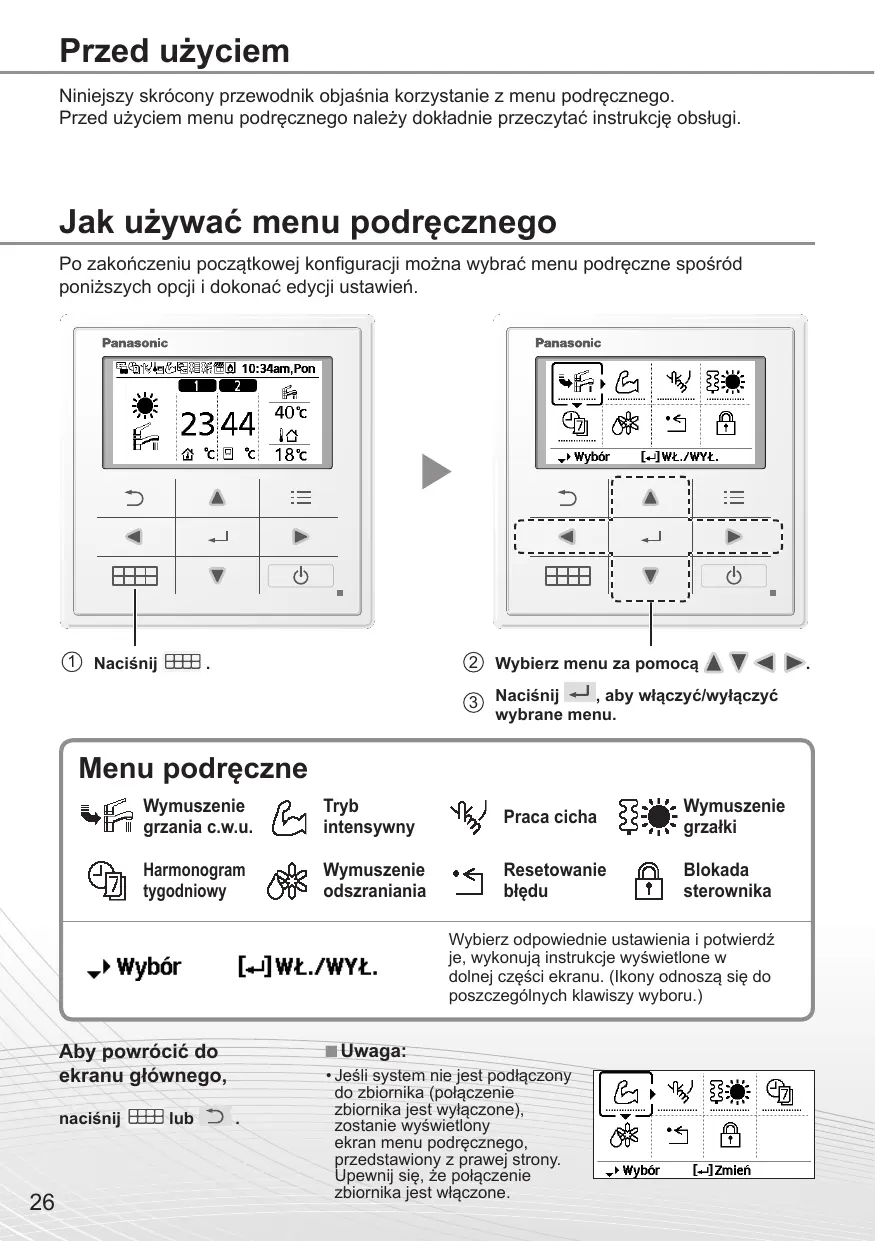

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznego

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

② Wybierz menu za pomocą ▲ ▼ ◀ ▶.
③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu podręczne

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzałki

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

- Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest włączone.

→ Wybór [←] Zmień

Uwagi na temat ikony działania

Przykład:

- Ikona działania ze wskazaniem „......” = WYŁ.

- Ikona działania ze wskazaniem „——” = WŁ.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ←, aby potwierdzić swój wybór.

- Wymuszenie grzania c.w.u. jest wyłączone.

- Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

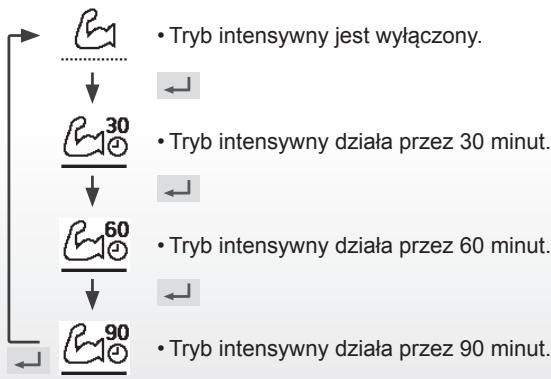

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ←, aby potwierdzić swój wybór.

(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

Uwaga:

- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

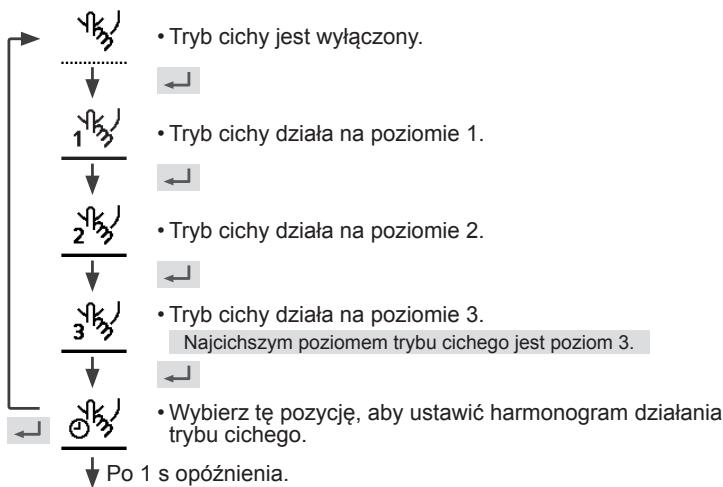

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ←, aby potwierdzić swój wybór.

(Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ←.)


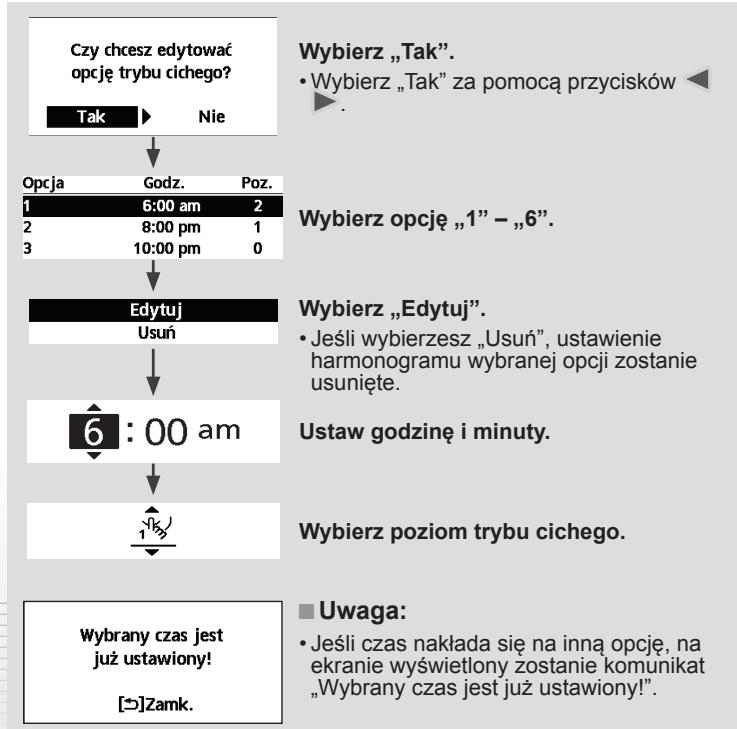

    A["Czy chcesz edytować opcję trybu cichego?"] --> B["Tak ▶ Nie"]
    B --> C["Opcja Godz. Poz. 1 6:00 am 2 2 8:00 pm 1 3 10:00 pm 0"]
    C --> D["Edytuj Usuń"]
    D --> E["6 : 00 am"]
    E --> F["1/2"]
    F --> G["Wybrany czas jest już ustawiony! [⊃"]Zamk.]
    H["Wybierz „Tak”."] --> I["• Wybierz „Tak” za pomocą przycisków ◀"]
    I --> J["Wybierz opcję „1” – „6”."]
    K["Wybierz „Edytuj”."] --> L["• Jeśli wybierzesz „Usuń”, ustawienie harmonogramu wybranej opcji zostanie usunięte."]
    L --> M["Ustaw godzinę i minuty."]
    M --> N["Wybierz poziom trybu cichego."]
    O["Uwaga:"] --> P["• Jeśli czas nakłada się na inną opcję, na ekranie wyświetlony zostanie komunikat „Wybrany czas jest już ustawiony!”."]

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ←, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu ←.

- Wymuszenie grzałki jest wyłączone.

- Wymuszenie grzałki jest włączone.

Uwaga:

- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!”

Blok. z powodu działania urządzenia!

[→]Zamk.

Harmonogram tygodniowy

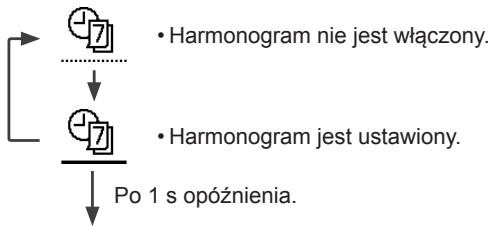

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ←, aby potwierdzić swój wybór.

Wybierz „Tak”.

- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.

- Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. - Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

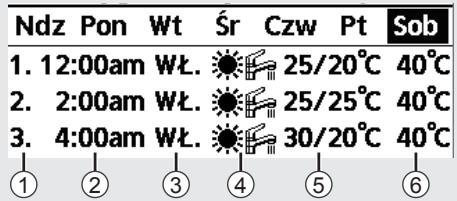

[Przykładowe ustawienie harmonogramu]

Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcję „1” – „6”.
② Ustaw godzinę i minuty w harmonogramie.
③ Wybierz wł. / wył. w harmonogramie.
④ Wybierz tryb działania.
- Wybierz tryb za pomocą przycisków ▲ ▼.
⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	[IMAGE]	Str.2	[IMAGE]	[IMAGE]
WŁ	25 °C	WŁ	25 °C	45 °C

⑥ Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ←, aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak

Nie

Wybierz „Tak”.

(Ekran główny zostanie zablokowany.)

- Wybór „Nie” spowoduje powrót do ekranu głównego.

Aby odblokować sterownik Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

* * *

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie) Naciskaj ↻, ↻ i ▶ przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

2.Sterownik odblokowany

Wybierz „Reset”.

(Ekran zostanie wyłączony po 3 sekundach).
