Produkttype	Luft-til-vand varmepumpe (reversibelt klimaanlæg)
Mærke	Panasonic
Model	WH-UX12HE8
Strømforsyning	Enfaset, 220-240 V ~ 50 Hz
Nominel varmeeffekt	12 kW (estimat)
Nominel kølekapacitet	12 kW (estimat)
Indendørsenhedens dimensioner (L x H x D)	Ca. 900 x 600 x 350 mm (estimat)
Indendørsenhedens vægt	Ca. 40 kg (estimat)
Kølemiddel	R32 (estimat)
Hovedfunktioner	Opvarmning, køling, produktion af brugsvand (BB), Turbo-tilstand, Støjsvag tilstand, Tvang af backup-opvarmning, Ugeprogrammering, Tvang af afrimning
Vedligeholdelse og rengøring	Rengør regelmæssigt luftfiltrene (hver 3. måned), kontroller finnerne, tilkald en professionel til årlig vedligeholdelse
Sikkerhed	Fjernbetjeningslås med PIN-kode (standard 0000), frostsikring, automatisk stop ved fejl
Reservedele og reparationsmuligheder	Reservedele tilgængelige via Panasonics kundeservice; reparationer af autoriseret tekniker
Generelle oplysninger	Brugsvejledning på 88 sider tilgængelig på flere sprog; hurtigmenu til avancerede funktioner

Ofte stillede spørgsmål - WH-UX12HE8 PANASONIC

Hvordan får jeg adgang til hurtigmenuen?

Efter de indledende indstillinger skal du bruge tasterne ▲ ▼ ◀ ▶ til at vælge menuen og trykke på ← for at aktivere/deaktivere den valgte mulighed.

Hvad gør jeg, hvis skærmen viser 'Brugsvandstilslutning er deaktiveret'?

Sørg for, at brugsvandsbeholderen er tilsluttet, og at indstillingen Brugsvandstilslutning er aktiveret i indstillingerne.

Hvordan aktiverer jeg Turbo-tilstand til hurtig opvarmning eller køling?

I hurtigmenuen skal du vælge Turbo-opvarmning og trykke på ←. Tilstanden starter ca. 1 minut efter bekræftelse.

Hvordan indstiller jeg Støjsvag tilstand?

Vælg Støjsvag tilstand i hurtigmenuen, og vælg derefter niveau 1, 2 eller 3 (3 er den mest støjsvage). Du kan også programmere en støjsvag timer.

Hvordan tvinger jeg backup-varmelegemet til varmt vand?

I hurtigmenuen skal du vælge Tving backup-BB. Bemærk, at denne funktion er deaktiveret, hvis Tving opvarmning er aktiv.

Hvordan tvinger jeg elektrisk backup-opvarmning?

Vælg Tving backup-opvarmning i hurtigmenuen. Hvis systemet kører, deaktiveres funktionen med beskeden 'Deaktiveret på grund af drift'.

Hvordan programmerer jeg ugentlig opvarmning?

I hurtigmenuen skal du vælge Ugeprogram. Du kan konfigurere op til 6 programmer pr. dag med tidspunkt, tilstand, temperatur og beholdertemperatur.

Hvordan afrimer jeg manuelt frosne rør?

Vælg Tving afrimning i hurtigmenuen. Skærmen viser 'Anmodning accepteret', når tilstanden er aktiveret.

Hvordan nulstiller jeg en fejlkode?

Brug Nulstilling af fejlkoder i hurtigmenuen. Sørg for, at alle enheder er slukket først.

Hvordan låser eller låser jeg fjernbetjeningen op?

I hurtigmenuen skal du vælge Lås fjernbetjening og bekræfte 'Ja'. For at låse op skal du trykke på en tast og indtaste 4-cifret PIN-kode (standard 0000). Hvis du glemmer den, skal du holde ↩, ← og ▶ nede i 5 sekunder i slukket tilstand for at nulstille adgangskoden.

BRUGSANVISNING WH-UX12HE8 PANASONIC

Hurtig menuvejledning

Luft-til-vand varmepumpe

2-7

3-13

-19

)-25

6-31

2-37

3-43

-49

)-55

6-61

2-67

3-73

-79

)-85

English

Español

Italiano

Nederlands

Polski

Ελληνικά

Český

Français

Deutsch

Türkçe

Svenska

Norsk

Suomi

Dansk

This Quick Guide explains how to use the Quick Menu.

- Driftsikon indikerad med "——" = PÅ

- Driftssymbol indikert med "——" = PÅ

- Kraftvarmeapparat er deaktivert när systemet allerede er på og "Deaktivert pga. Drift PÅ!" vises.

Deaktivert pga. drift PÅ!

[→]Lukk

Velg dagen(e) som du vil redigere med ▲▼ -knappene.

Forespørsel godtatt!

[Lukk

Nullstille feil

Forespørsel godtatt!

[Lukk

1.Passordet er nullstilt til 0000

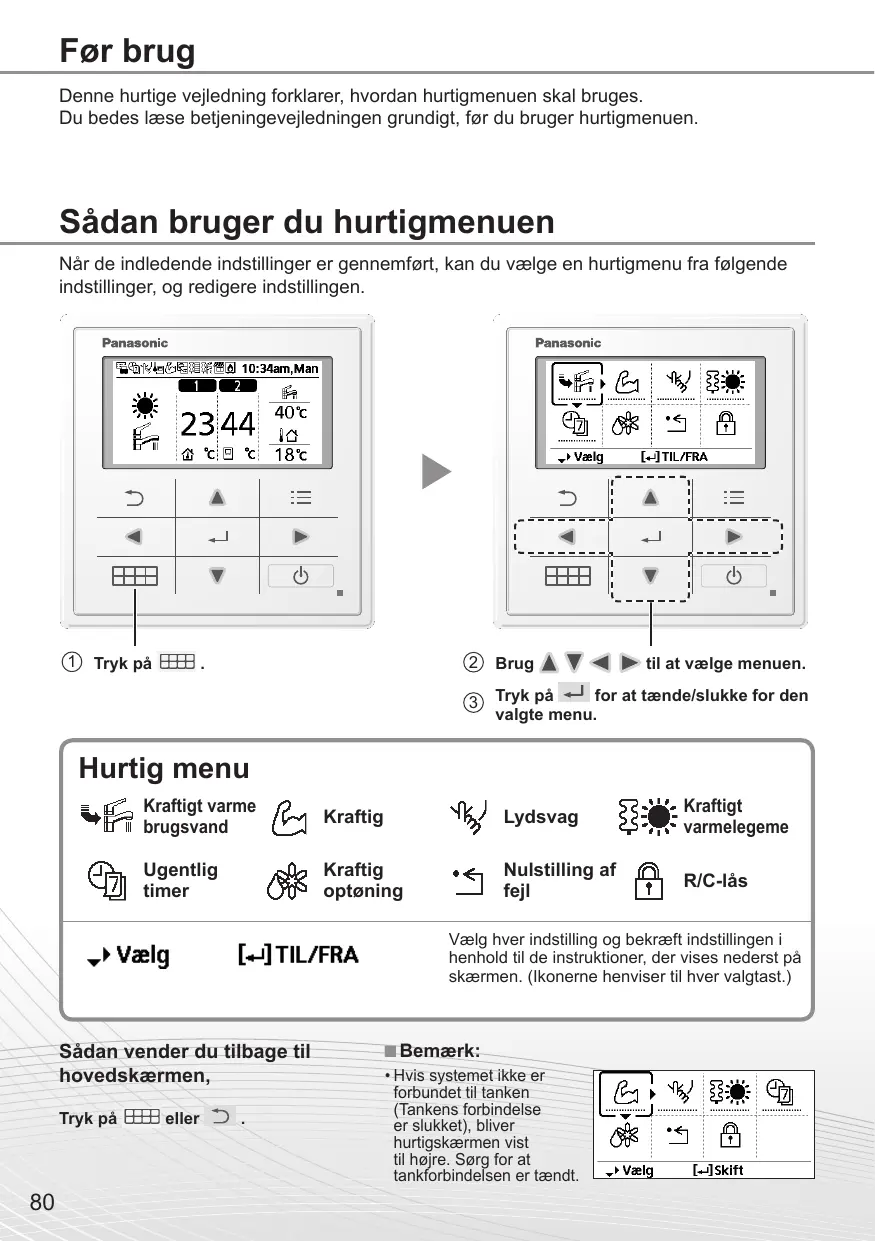

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes læse betjeningevejledningen grundigt, før du bruger hurtigmenuen.

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

② Brug ▲ ▼ ◀ ▶ til at vælge menuen.

③ Tryk på ← for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme brugsvand

Kraftig

Lydsvag

Vælg hver indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til hver valgtast.)

Sådan vender du tilbage til hovedskærmen,

Tryk på eller ↻.

Bemærk:

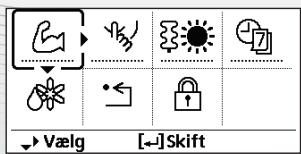

- Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for at tankforbindelsen er tændt.

Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.

Tryk på ← for at bekræfte dit valg.

- Kraftigt varmt brugsvand er slukket.

- Kraftigt varmt brugsvand er tændt.

Bemærk:

• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

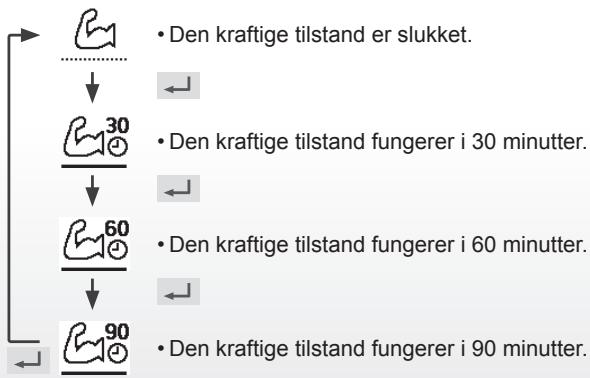

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk på ← for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på ← .)

Bemærk:

- Kraftig bliver deaktiveret när funktionen er slukket

Tryk på ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter der er trykket på ← .)

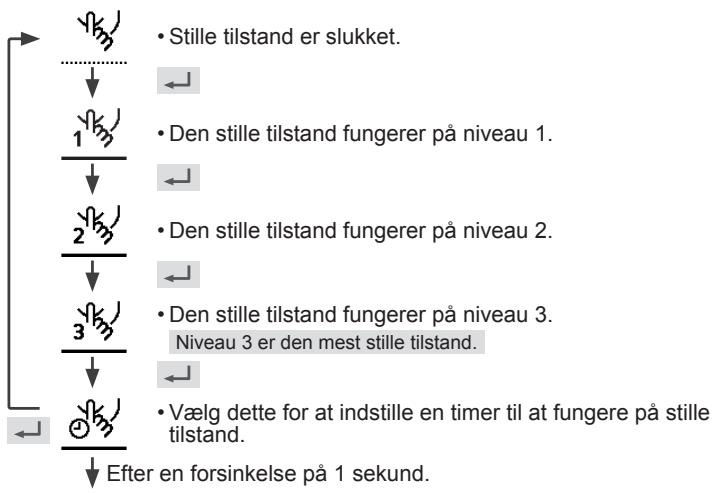

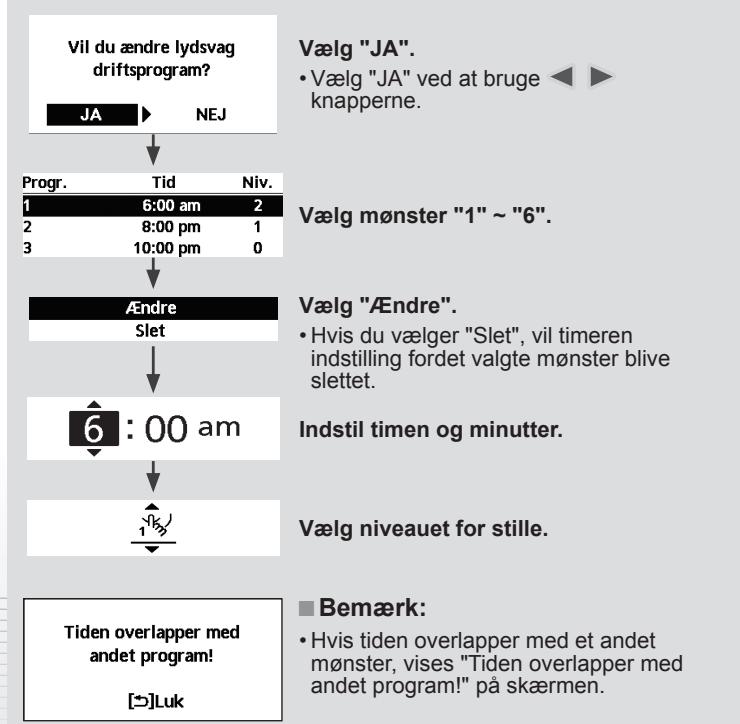

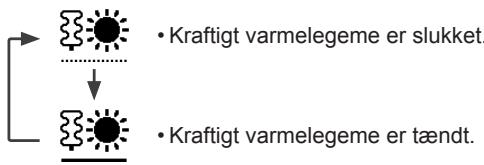

Vælg for at tvinge varmelegemets til at tænde.

Tryk på ← for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på ←.

Bemærk:

- Force-varmer er deaktiveret når driften allerede er i gang og "Deaktiveret grundet drift TIL!" vil blive vist.

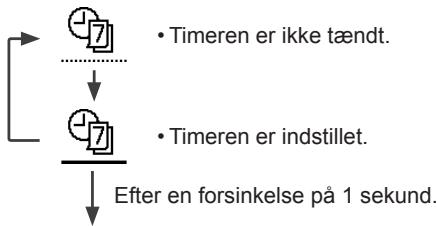

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på ← for at bekræfte dit valg.


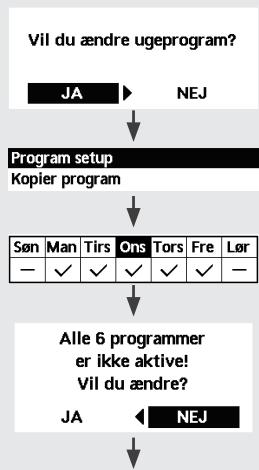


Vælg "JA".

- Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

- Program setup: Vælg opsætning af timer for at redigere den ugentlige timer.

- Kopier program: Vælg at kopiere en timer-indstilling.

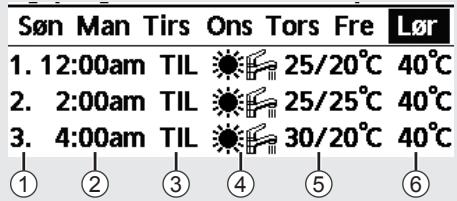

[Eksempel på en timer-opsætning]

Vælg den/de dag (e), du ønsker at redigere ved hjælp af ▲▼-knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" \~ "6".
② Indstil timerens time og minutter.
③ Vælg tændt/slukket for timeren.
④ Vælg driftstilstanden.

• Vælg tilstand ved hjælp af ▲ -knapperne.

⑤ Indstil temperaturen for både zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

⑥ Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Vælg at afrime de frosne rør.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

- Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du läse betjen.?

NEJ

Vælg "JA".

(Hovedskærmen bliver låst.)

- Hvis "NEJ" er valgt, vil skærmen vende tilbage til hovedskærmen.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm)

Tryk ↻, ↻ og dernæst ▶ i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "Reset".

1. Adgangskode er nulst. til 0000
   2.Kontrolpanel er låst op

(Skærmen slukker efter 3 sekunder).
