Produkttyp	Luft-vattenvärmepump (reversibel luftkonditionering)
Märke	Panasonic
Modell	WH-UX12HE8
Elförsörjning	Enfas, 220-240 V ~ 50 Hz
Nominell värmeeffekt	12 kW (uppskattning)
Nominell kyleffekt	12 kW (uppskattning)
Mått inomhusenhet (L x H x D)	Cirka 900 x 600 x 350 mm (uppskattning)
Vikt inomhusenhet	Cirka 40 kg (uppskattning)
Köldmedium	R32 (uppskattning)
Huvudfunktioner	Värme, kyla, varmvattenberedning, Turbo-läge, Tyst läge, Tvinga reservvärme, Veckoprogrammering, Tvångsavfrostning
Underhåll och rengöring	Rengör luftfilter regelbundet (var tredje månad), kontrollera fläktbladen, anlita professionell för årlig service
Säkerhet	Fjärrkontroll lås med PIN-kod (standard 0000), frostskydd, automatisk avstängning vid fel
Reservdelar och reparerbarhet	Reservdelar finns hos Panasonics service; reparationer av auktoriserad tekniker
Allmän information	Bruksanvisning på 88 sidor finns på flera språk; snabbmeny för avancerade funktioner

Vanliga frågor - WH-UX12HE8 PANASONIC

Hur kommer jag åt snabbmenyn?

Efter initiala inställningar, använd knapparna ▲ ▼ ◀ ▶ för att välja meny och tryck på ← för att aktivera/inaktivera valt alternativ.

Vad gör jag om skärmen visar 'Varmvattenberedare är inaktiverad'?

Kontrollera att varmvattenberedaren är ansluten och att alternativet Varmvattenberedare är aktiverat i inställningarna.

Hur aktiverar jag Turbo-läget för snabb uppvärmning eller kylning?

I snabbmenyn, välj Turbo värme och tryck på ←. Läget startar cirka 1 minut efter bekräftelse.

Hur ställer jag in tyst läge?

Välj Tyst läge i snabbmenyn, välj sedan nivå 1, 2 eller 3 (3 är tystast). Du kan också ställa in en tyst timer.

Hur tvingar jag reservvärme för varmvatten?

I snabbmenyn, välj Tvinga varmvatten med reserv. Observera att detta alternativ är inaktiverat om Tvinga uppvärmning är aktivt.

Hur tvingar jag elektrisk reservvärme?

Välj Tvinga reservvärme i snabbmenyn. Om systemet är igång kommer alternativet att inaktiveras med meddelandet 'Inaktiverat på grund av att systemet är igång'.

Hur programmerar jag veckovärme?

I snabbmenyn, välj Veckoprogram. Du kan ställa in upp till 6 program per dag, med tid, läge, temperatur och varmvattentemperatur.

Hur avfrostar jag manuellt frusna rör?

Välj Tvinga avfrostning i snabbmenyn. Skärmen visar 'Begäran accepterad' när läget aktiverats.

Hur återställer jag en felkod?

Använd Återställ felkoder i snabbmenyn. Se till att alla enheter är avstängda innan.

Hur låser eller låser jag upp fjärrkontrollen?

I snabbmenyn, välj Lås fjärrkontroll och bekräfta 'Ja'. För att låsa upp, tryck på en knapp och ange 4-siffrig PIN-kod (standard 0000). Om du glömmer den, håll ↩, ← och ▶ intryckta i 5 sekunder i stoppläge för att återställa lösenordet.

BRUKSANVISNING WH-UX12HE8 PANASONIC

Luft-vatten-värmepump

Hurtigmenyveiledning

Luft-til-vann varmepumpe

Pikavalikko-opas

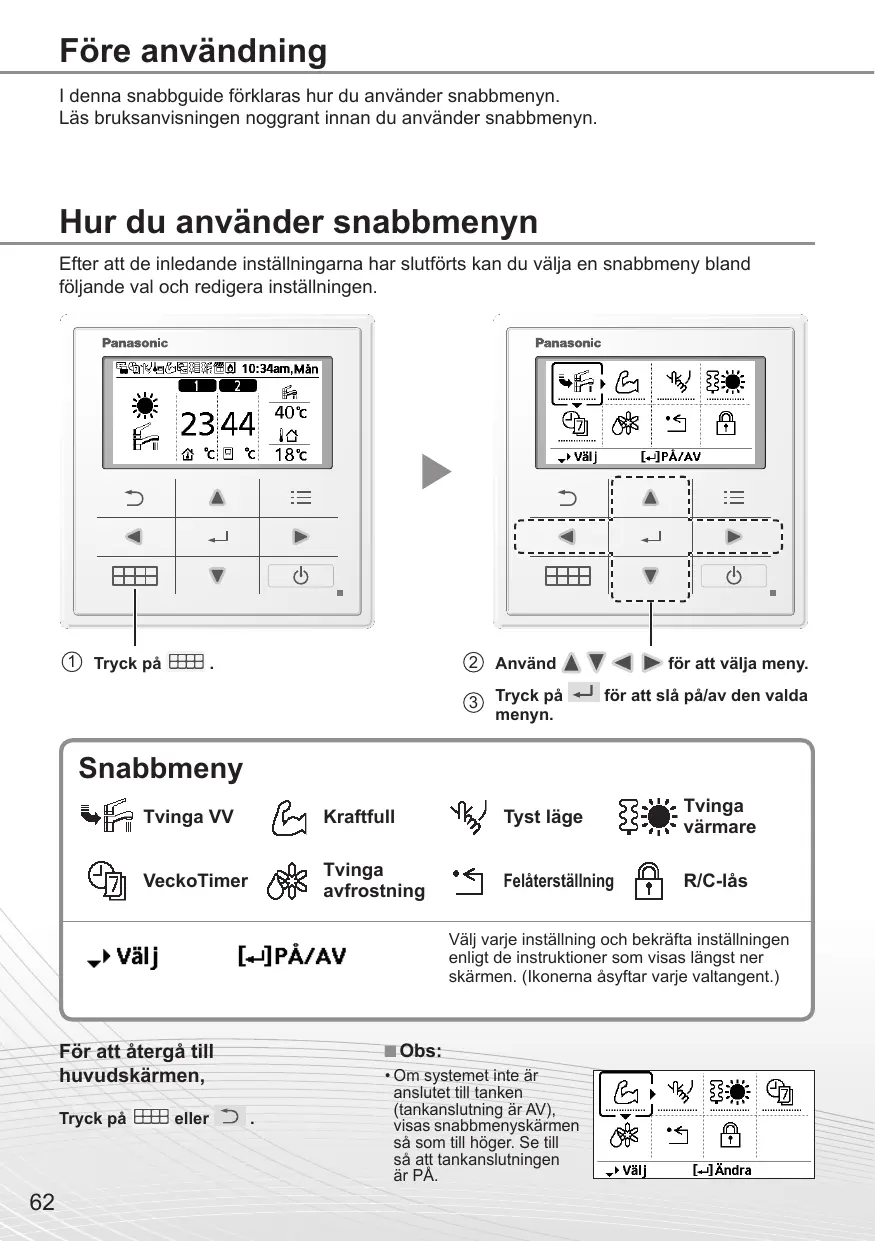

I denna snabbguide förklaras hur du använder snabbmenyn. Läs bruksanvisningen noggrant innan du använder snabbmenyn.

Hur du använder snabbmenyn

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

② Använd ▲ ▼ ◀ ▶ för att välja meny.

③ Tryck på ← för att slå på/av den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

VeckoTimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner skärmen. (Ikonerna åsyftar varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller ↻.

Obs:

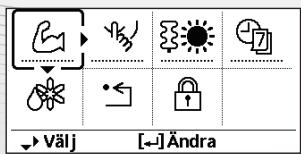

- Om systemet inte är anslutet till tanken (tankanslutning är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

- Driftsikon indikerad med "......" = AV

Välj denna ikon för att slå på eller av tankvarmvattnet.

Tryck på ← för att bekräfta ditt val.

- Tvinga VV är avslaget.

- Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga värmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Välj denna ikon för att driva värmnings-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

- Kraftfull inaktiveras när driften stängs AV.

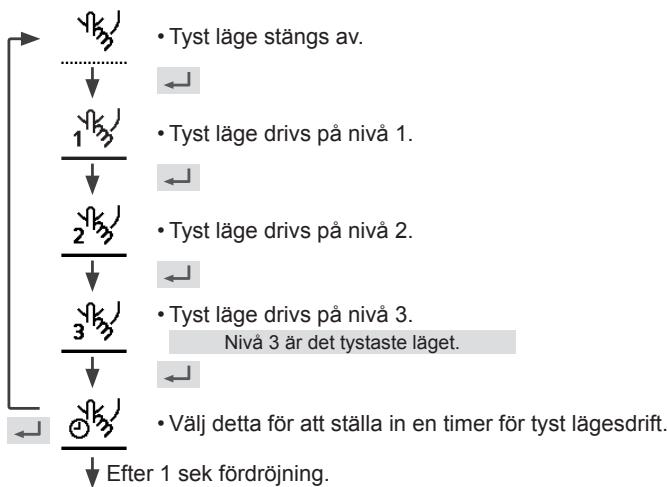

Välj denna ikon för att driva tyst.

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)

    style A fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333

    note1["Tyst läge stängs av."]
    note2["Tyst läge drivs på nivå 1."]
    note3["Tyst läge drivs på nivå 2."]
    note4["Tyst läge drivs på nivå 3. Nivå 3 är det tystaste läget."]

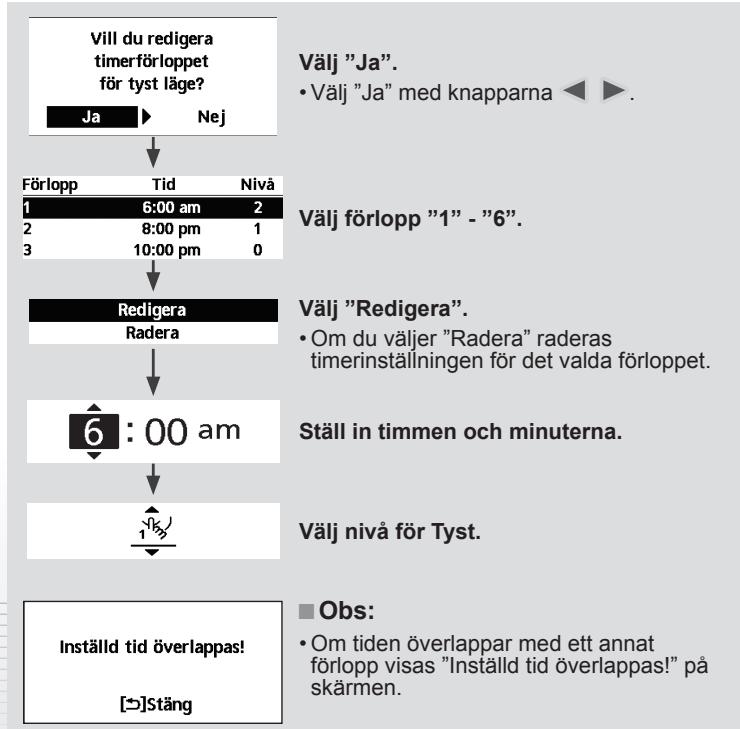

    note5["Välj detta för att ställa in en timer för tyst lägesdrift."]

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.

Obs:

- Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[→]Stäng

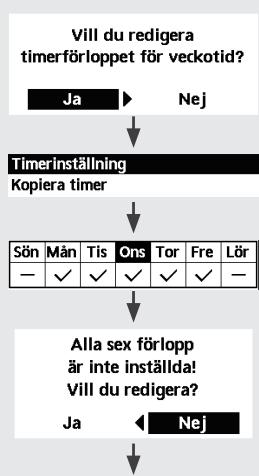

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.

Välj "Ja".

- Om du väljer "Nej" återgår skärmen till huvudskärmen.

- Timerinställning: Välj Timerinställning för att redigera veckotimern.

- Kopiera timer: Välj för att kopiera en timerinställning.

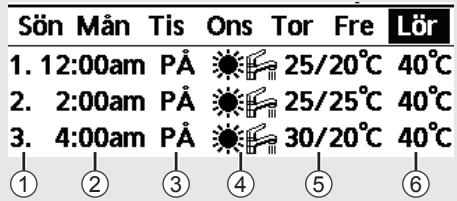

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6".
② Ställ in timmen och minuterna för timern.
③ Välj PÅ/AV för timern.
④ Välj driftsläget.
⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

⑥ Ställ in tanktemperaturen.

Obs:

• Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

- Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

Simple padlock icon inside a rounded square frame (no text or symbols)

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du läsa fjärrkontrollen?

Välj "Ja". (Huvudskärmen blir låst.)

- Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen Tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in ↻, ↻ och ▶ kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återst.".

1. Lösenord återställt till 0000
2. Fjärrkontroll olåst

(Skärmen släcks efter 3 sekunder.)
