Tuotetyyppi	Ilma-vesilämpöpumppu (käänteinen ilmastointilaite)
Merkki	Panasonic
Malli	WH-UX12HE8
Sähkönsyöttö	Yksivaiheinen, 220-240 V ~ 50 Hz
Nimellinen lämmitysteho	12 kW (arvio)
Nimellinen jäähdytysteho	12 kW (arvio)
Sisäyksikön mitat (L x K x S)	Noin 900 x 600 x 350 mm (arvio)
Sisäyksikön paino	Noin 40 kg (arvio)
Kylmäaine	R32 (arvio)
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto (KV), Turbo-tila, Hiljainen tila, Varalämmityksen pakotus, Viikko-ohjelmointi, Pakkosulatus
Huolto ja puhdistus	Puhdista ilmansuodattimet säännöllisesti (3 kuukauden välein), tarkista siivet, käytä ammattilaista vuosihuoltoon
Turvallisuus	Kaukosäätimen lukitus PIN-koodilla (oletus 0000), jäätymissuojaus, automaattinen pysäytys virhetilanteessa
Varaosat ja korjattavuus	Varaosat saatavilla Panasonicin huoltopalvelusta; korjaukset valtuutetun teknikon toimesta
Yleiset tiedot	88-sivuinen käyttöohje saatavilla useilla kielillä; pikavalikko edistyneisiin toimintoihin

Usein kysytyt kysymykset - WH-UX12HE8 PANASONIC

Miten pääsen pikavalikkoon?

Alkuasetusten jälkeen käytä ▲ ▼ ◀ ▶ -painikkeita valitaksesi valikon ja paina ← aktivoidaksesi/deaktivoidaksesi valitun vaihtoehdon.

Mitä tehdä, jos näyttöön tulee 'Varaajan liitäntä on pois käytöstä'?

Varmista, että käyttövesivaraaja on kytketty ja että Varaajan liitäntä -asetus on käytössä asetuksissa.

Miten otan Turbo-tilan käyttöön nopeaa lämmitystä tai jäähdytystä varten?

Pikavalikossa valitse Turbo-lämmitys ja paina ←. Tila käynnistyy noin 1 minuutin kuluttua vahvistuksesta.

Miten säädän hiljaisen tilan?

Valitse pikavalikosta Hiljainen tila ja valitse sitten taso 1, 2 tai 3 (3 on hiljaisin). Voit myös ohjelmoida hiljaisuuden ajastimen.

Miten pakotan varalämmityksen käyttövedelle?

Pikavalikossa valitse Pakota KV:n varalämmitys. Huomaa, että tämä vaihtoehto on poissa käytöstä, jos Pakota lämmitys on aktiivinen.

Miten pakotan sähköisen varalämmityksen?

Valitse pikavalikosta Pakota varalämmitys. Jos järjestelmä on käynnissä, vaihtoehto poistetaan käytöstä viestillä 'Poistettu käytöstä käynnissä olevan toiminnon vuoksi'.

Miten ohjelmoin viikoittaisen lämmityksen?

Pikavalikosta valitse Viikko-ohjelma. Voit määrittää enintään 6 ohjelmaa päivässä, aikataululla, tilalla, lämpötilalla ja varaajan lämpötilalla.

Miten sulatan jäätyneet putket manuaalisesti?

Valitse pikavalikosta Pakota sulatus. Näytöllä näkyy 'Pyyntö hyväksytty', kun tila on aktivoitu.

Miten nollaan virhekoodin?

Käytä pikavalikon Virhekoodien alustus -toimintoa. Varmista, että kaikki yksiköt on pysäytetty ennen.

Miten lukitsen tai avaan kaukosäätimen?

Pikavalikossa valitse Kaukosäätimen lukitus ja vahvista 'Kyllä'. Avaamista varten paina jotakin painiketta ja syötä 4-numeroinen PIN-koodi (oletus 0000). Jos unohdat, pidä ↩, ← ja ▶ painettuna 5 sekunnin ajan pysäytystilassa nollataksesi salasanan.

KÄYTTÖOHJE WH-UX12HE8 PANASONIC

Ilma-vesilämpöpumppu

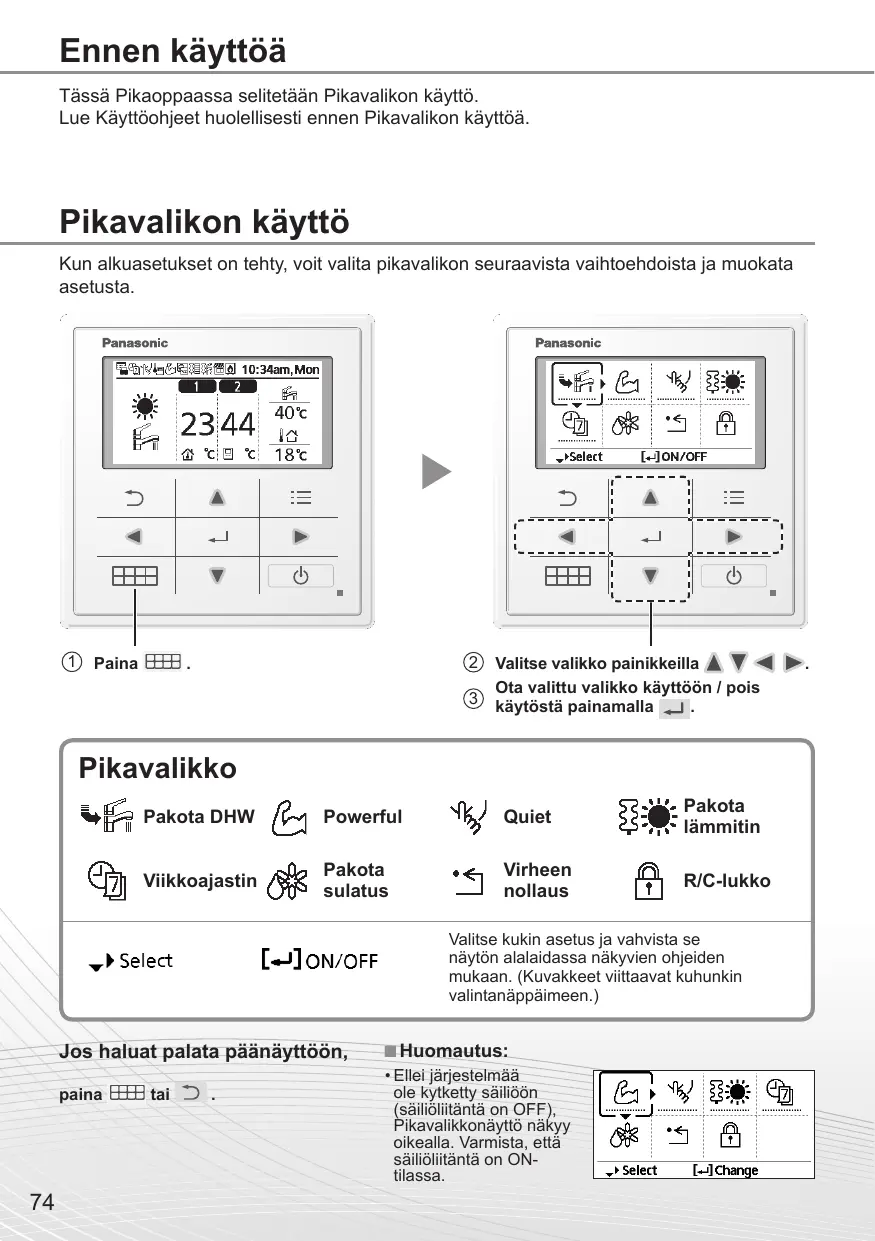

Tässä Pikaoppaassa selitetään Pikavalikon käyttö.

Lue Käyttöohjeet huolellisesti ennen Pikavalikon käyttöä.

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

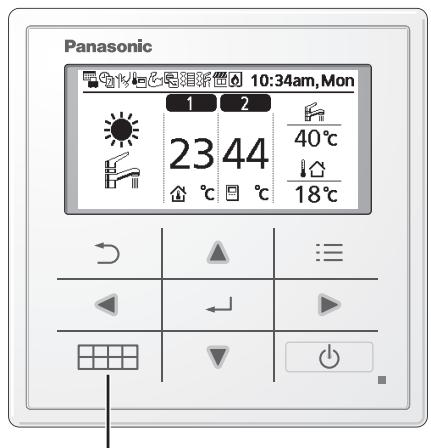

① Paina .

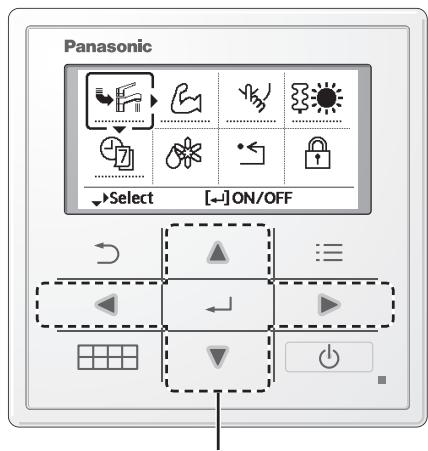

② Valitse valikko painikkeilla

③ Ota valittu valikko käyttöön / pois käytöstä painamalla ←.

Pikavalikko

Pakota DHW

Powerful

Quiet

Pakota lämmitin

Viikkoajastin

Pakota sulatus

Virheen nollaus

R/C-lukko

Select

ON/OFF

Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai

Huomautus:

- Ellei järjestelmää ole kytketty säiliöön (säiliöliitäntä on OFF), Pikavalikkonäyttö näkyy oikealla. Varmista, että säiliöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

- Toimintakuvakkeen alla on "......" = ei käynnissä

- Toimintakuvakkeen alla on "——" = käynnissä

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla ←.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä.
• Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

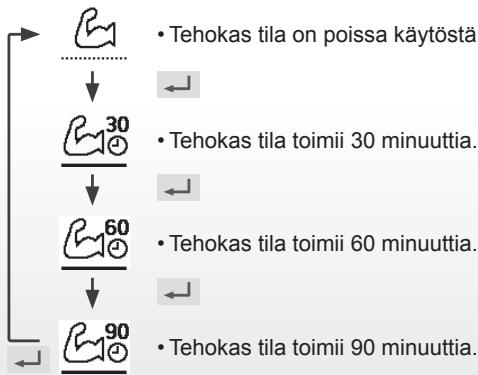

Valitse tämä kuvake, jos haluat käyttää lämmitys-/jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla ←.

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

- Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

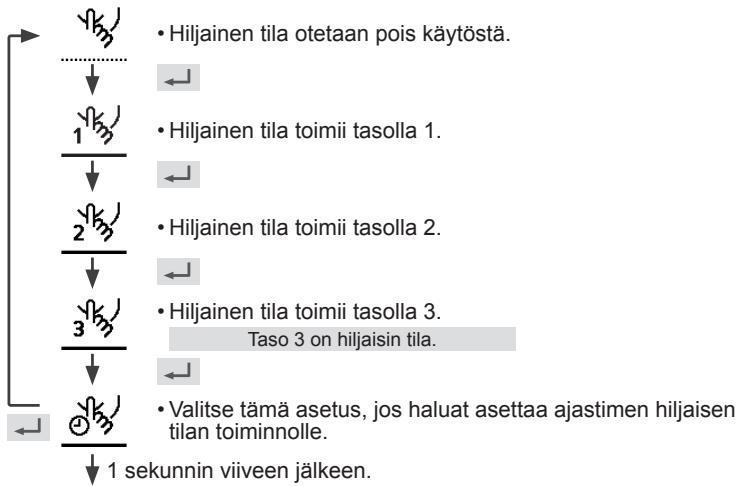

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)


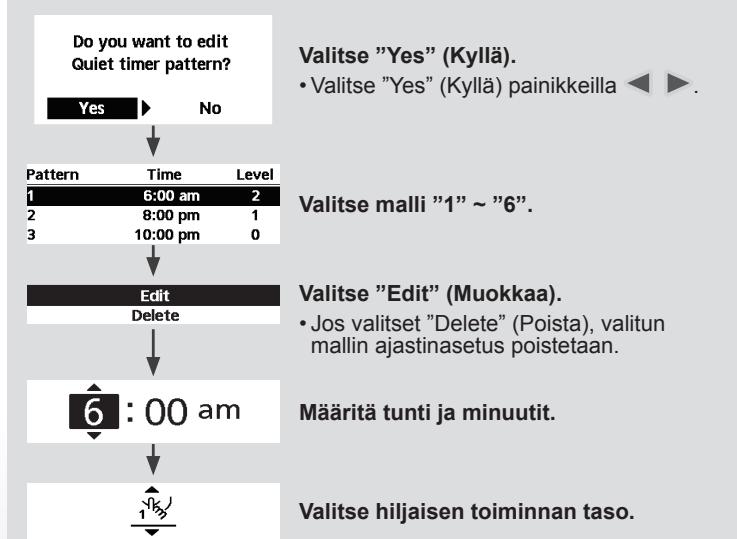


- Jos aika on päällekkäinen toisen mallin kanssa, näyttöön tulee ilmoitus "Set time is overlapped!" (Asetettu aika on päällekkäinen).

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

- Pakota lämmitin -tila on otettu pois käytöstä.

- Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

- Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

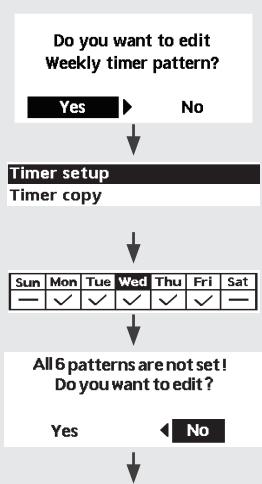

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla ←.

Valitse "Yes" (Kyllä).

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

- Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.

- Timer copy: Valitse kopioitava ajastinasetus.

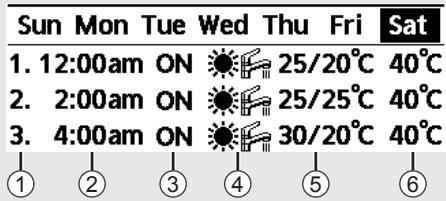

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

① Valitse malli "1" \~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

⑥ Aseta säiliön lämpötila.

Huomautus:

• Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Valitse jäätyneiden putkien sulatus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.)

Request accepted!

[→] Close

Virheen nollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Request accepted!

[→] Close

- Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

Kaukosäätimen lukitus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.)

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

Kaukosäätimen lukituksen avaus. Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä) Paina ➕ -, ← - ja ► -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

(Näyttö sammuu 3 sekunnin kuluttua.)
