Type de produit	Pompe à chaleur air-eau (climatiseur réversible)
Marque	Panasonic
Modèle	WH-UX12HE8
Alimentation électrique	Monophasé, 220-240 V ~ 50 Hz
Puissance de chauffage nominale	12 kW (estimation)
Puissance de refroidissement nominale	12 kW (estimation)
Dimensions de l'unité intérieure (L x H x P)	Environ 900 x 600 x 350 mm (estimation)
Poids de l'unité intérieure	Environ 40 kg (estimation)
Réfrigérant	R32 (estimation)
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS), modes Turbo, Silencieux, Forçage chauffage secours, Programmation hebdomadaire, Dégivrage forcé
Entretien et nettoyage	Nettoyer régulièrement les filtres à air (tous les 3 mois), vérifier les ailettes, faire appel à un professionnel pour l'entretien annuel
Sécurité	Verrouillage de la télécommande par code PIN (par défaut 0000), protection antigel, arrêt automatique en cas d'erreur
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Panasonic ; réparations par technicien agréé
Informations générales	Notice d'utilisation de 88 pages disponible en plusieurs langues ; menu rapide pour accès aux fonctions avancées

FOIRE AUX QUESTIONS - WH-UX12HE8 PANASONIC

Comment accéder au menu rapide ?

Après les réglages initiaux, utilisez les touches ▲ ▼ ◀ ▶ pour sélectionner le menu et appuyez sur ← pour activer/désactiver l'option choisie.

Que faire si l'écran affiche 'Branchement ballon est désactivé' ?

Assurez-vous que le ballon d'eau chaude sanitaire est connecté et que l'option Branchement ballon est activée dans les réglages.

Comment activer le mode Turbo pour un chauffage ou refroidissement rapide ?

Dans le menu rapide, sélectionnez Chauffage Turbo et appuyez sur ←. Le mode démarre environ 1 minute après confirmation.

Comment régler le mode Silencieux ?

Sélectionnez Mode silencieux dans le menu rapide, puis choisissez le niveau 1, 2 ou 3 (3 étant le plus silencieux). Vous pouvez aussi programmer une minuterie de silence.

Comment forcer la résistance de secours pour l'eau chaude ?

Dans le menu rapide, sélectionnez Forcer l'ECS de secours. Notez que cette option est désactivée si Forcer le chauffage est actif.

Comment forcer le chauffage de secours électrique ?

Sélectionnez Forcer le chauffage de secours dans le menu rapide. Si le système est en marche, l'option sera désactivée avec le message 'Désactivé en raison du fonctionnement Marche'.

Comment programmer le chauffage hebdomadaire ?

Dans le menu rapide, choisissez Prog. hebdo. Vous pouvez configurer jusqu'à 6 programmes par jour, avec horaire, mode, température et température du ballon.

Comment dégivrer manuellement les tuyaux gelés ?

Sélectionnez Forcer le dégivrage dans le menu rapide. L'écran affiche 'Demande acceptée' une fois le mode activé.

Comment réinitialiser un code erreur ?

Utilisez Initialisation des codes erreurs dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées avant.

Comment verrouiller ou déverrouiller la télécommande ?

Dans le menu rapide, sélectionnez Verrou R/C et confirmez 'Oui'. Pour déverrouiller, appuyez sur une touche et entrez le code PIN à 4 chiffres (défaut 0000). En cas d'oubli, maintenez ↩, ← et ▶ appuyés 5 secondes en mode arrêt pour réinitialiser le mot de passe.

MODE D'EMPLOI WH-UX12HE8 PANASONIC

Pompe à chaleur air-eau

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

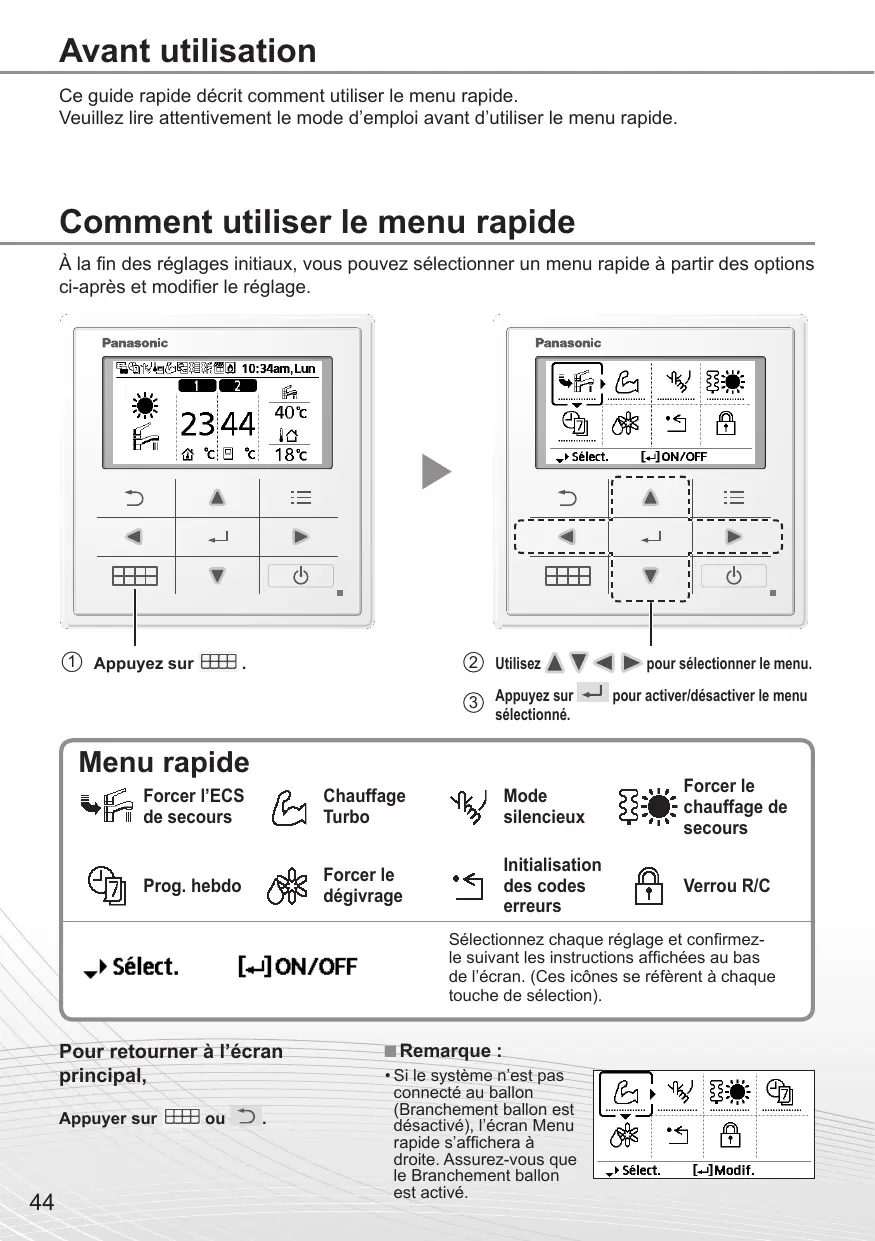

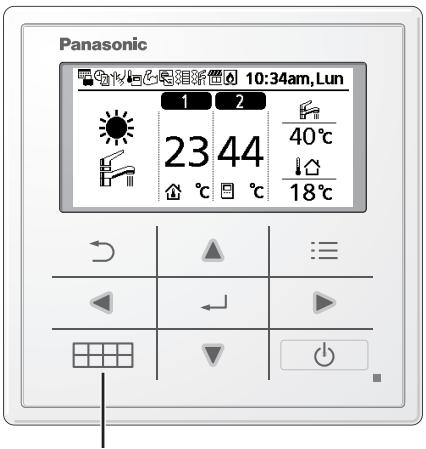

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).

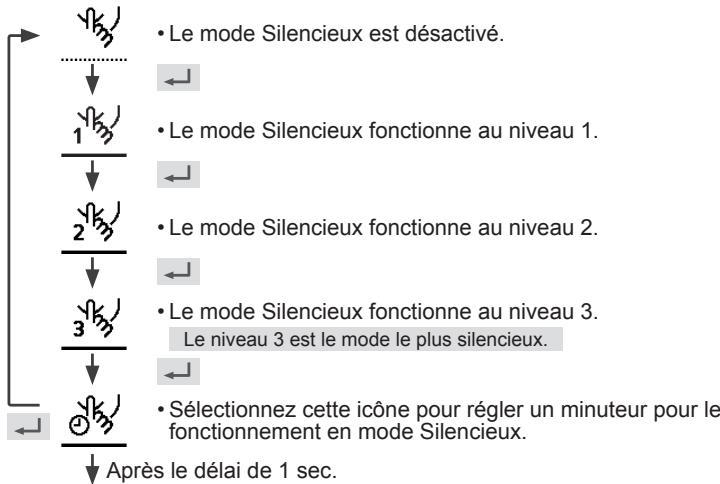

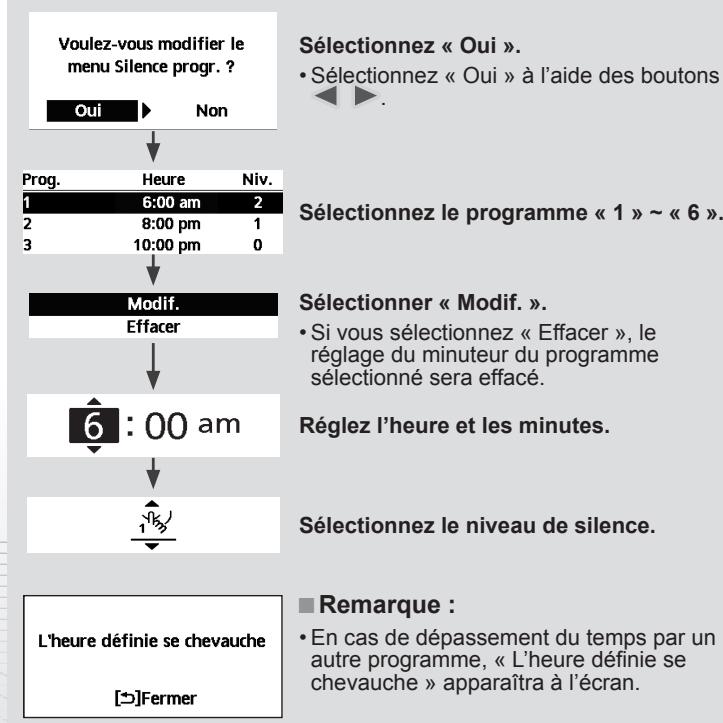


Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

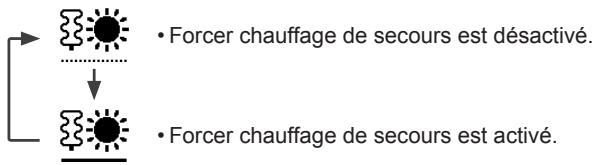

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


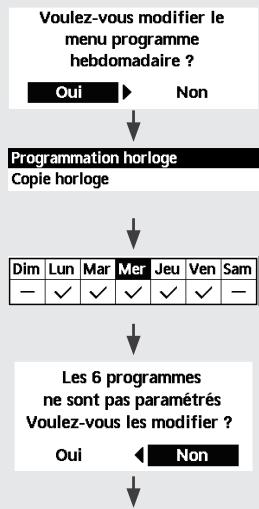


Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

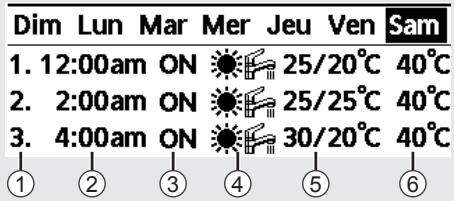

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Oui ». (L'écran principal sera verrouillé). • Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
