GEBRUIKSAANWIJZING OFE 710 AEG

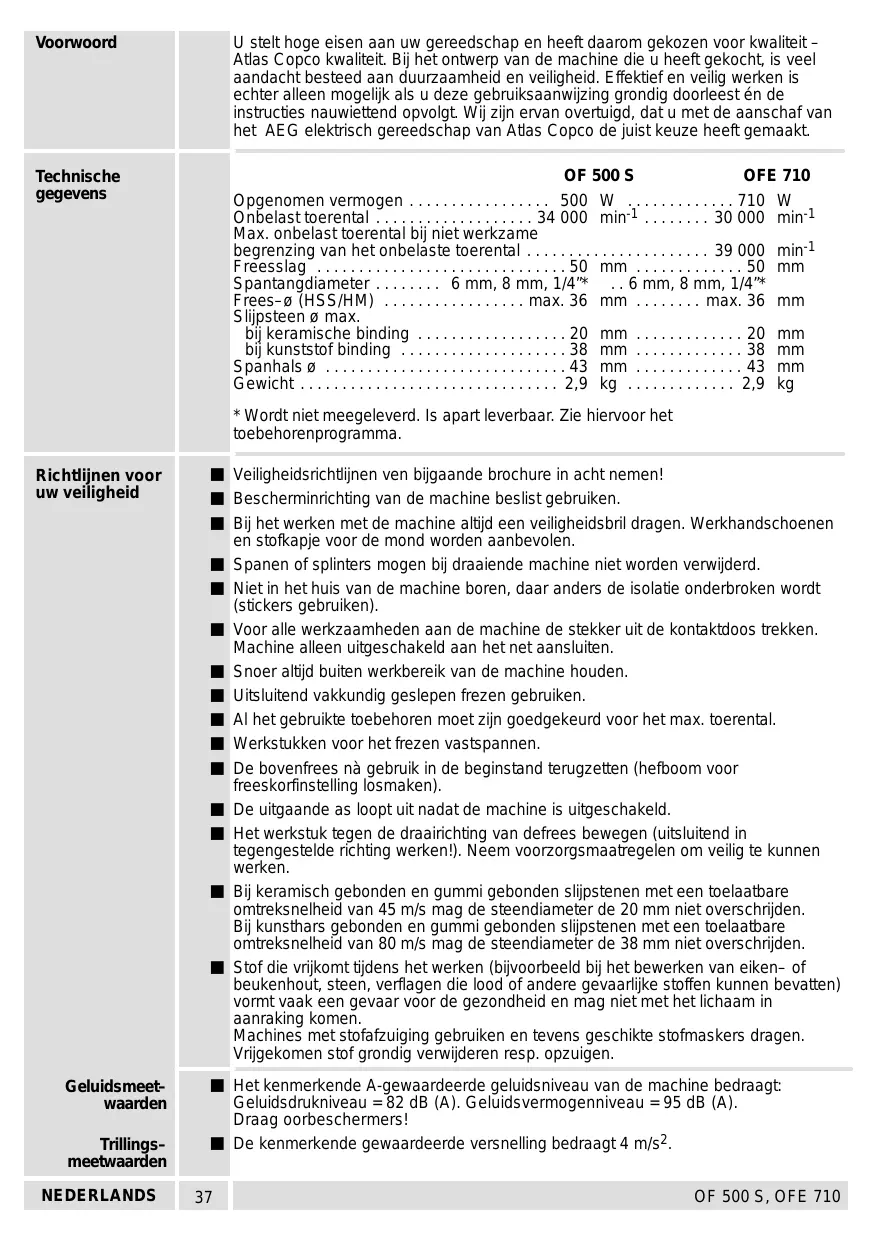

• Voorwoord U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt. Technische gegevens OF 500 S OFE 710 Opgenomen vermogen p. 500
• W Onbelast toerental p. 34
• 000 min-1 p. 30
• 000 min-1 Max. onbelast toerental bij niet werkzame begrenzing van het onbelaste toerental p. 39
• 000 min-1 Freesslag p. 50
• mm p. 50
• mm Spantangdiameter p. 6
• mm, 8 mm, 1/4”* mm, 8 mm, 1/4”* Frees–ø (HSS/HM) max. 36 mm p. 6
• max. 36 mm Slijpsteen ø max. bij keramische binding p. 20
• mm p. 20
• mm bij kunststof binding p. 38
• mm p. 38
• mm Spanhals ø p. 43
• mm p. 43
• mm Gewicht p. 2
• ,9 kg ,9 kg p. 2

• Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Richtlijnen voor uw veiligheid Geluidsmeet– waarden Trillings– meetwaarden NEDERLANDS Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Bescherminrichting van de machine beslist gebruiken. Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. Snoer altijd buiten werkbereik van de machine houden. Uitsluitend vakkundig geslepen frezen gebruiken. Al het gebruikte toebehoren moet zijn goedgekeurd voor het max. toerental. Werkstukken voor het frezen vastspannen. De bovenfrees nà gebruik in de beginstand terugzetten (hefboom voor freeskorfinstelling losmaken). De uitgaande as loopt uit nadat de machine is uitgeschakeld. Het werkstuk tegen de draairichting van defrees bewegen (uitsluitend in tegengestelde richting werken!). Neem voorzorgsmaatregelen om veilig te kunnen werken. Bij keramisch gebonden en gummi gebonden slijpstenen met een toelaatbare omtreksnelheid van 45 m/s mag de steendiameter de 20 mm niet overschrijden. Bij kunsthars gebonden en gummi gebonden slijpstenen met een toelaatbare omtreksnelheid van 80 m/s mag de steendiameter de 38 mm niet overschrijden. Stof die vrijkomt tijdens het werken (bijvoorbeeld bij het bewerken van eiken– of beukenhout, steen, verflagen die lood of andere gevaarlijke stoffen kunnen bevatten) vormt vaak een gevaar voor de gezondheid en mag niet met het lichaam in aanraking komen. Machines met stofafzuiging gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen. Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 82 dB (A). Geluidsvermogenniveau = 95 dB (A). Draag oorbeschermers! De kenmerkende gewaardeerde versnelling bedraagt 4 m/s2.

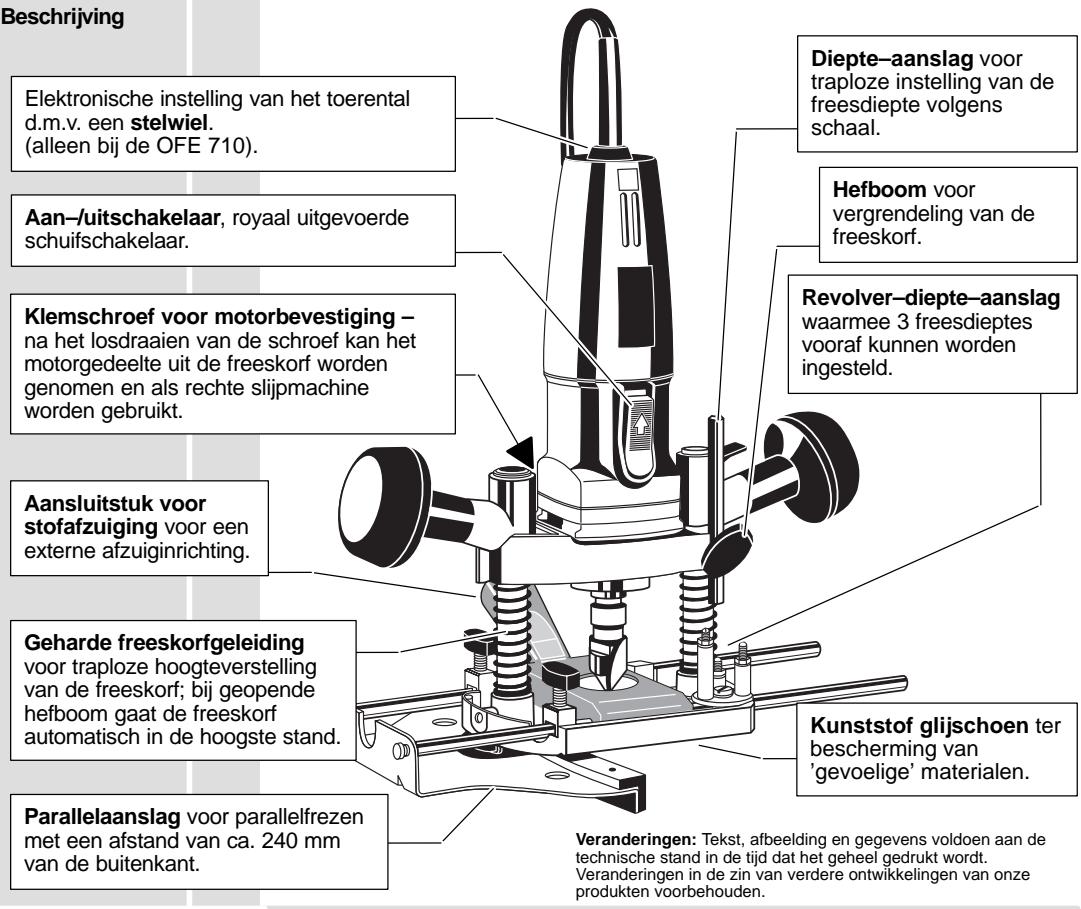

Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Toepassing De bovenfrees is geschikt voor het frezen van groeven, sponningen, voegen, kanten en profielen en voor rondfrezen in hout en kunststof. De bovenfrees kan tevens als rechte slijpmachine en in combinatie met een flexibele as (extra toebehoren) worden gebruikt. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Beschrijving Diepte–aanslag voor traploze instelling van de freesdiepte volgens schaal. Elektronische instelling van het toerental d.m.v. een stelwiel. (alleen bij de OFE 710). Hefboom voor vergrendeling van de freeskorf. OFE

Klemschroef voor motorbevestiging – na het losdraaien van de schroef kan het motorgedeelte uit de freeskorf worden genomen en als rechte slijpmachine worden gebruikt. electronic Aan–/uitschakelaar, royaal uitgevoerde schuifschakelaar. Revolver–diepte–aanslag waarmee 3 freesdieptes vooraf kunnen worden ingesteld. Aansluitstuk voor stofafzuiging voor een externe afzuiginrichting. Geharde freeskorfgeleiding voor traploze hoogteverstelling van de freeskorf; bij geopende hefboom gaat de freeskorf automatisch in de hoogste stand. Parallelaanslag voor parallelfrezen met een afstand van ca. 240 mm van de buitenkant. Kunststof glijschoen ter bescherming van ’gevoelige’ materialen. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. De spantangdiameter moet gelijk zijn aan de schachtdiameter van het toegepaste freesje. Freesjes verwisselen De schacht zover mogelijk in de spantang steken en met spanmoer vastspannen. Voor het ontspannen van het freesje de spanmoer zodanig losdraaien dat u het freesje er uit kunt halen. NEDERLANDS

De volgende spantangen zijn inzetbaar: ø 6 mm,ø 8 mm,ø 1/4” (ø betreft de schachtdiameter van de freesjes). Spantang verwisselen

1. Spanmoer met spantang volledig

losschroeven (zie ook ’Freesjes verwisselen’.

2. Spantang uit de spanmoer trekken.

3. Nieuwe spantang in de spanmoer drukken

totdat hij voelbaar vastzit.

4. Spanmoer met de spantang op de as vastschroeven.

1. Parallelaanslag zoals in de afbeelding

getoond samenbouwen.

2. Parallelaanslag in de boringen van de

grondplaat schuiven en met de twee vleugelschroeven tot de gewenste afstand vastdraaien. Voor afkanten van platen met aan éénof aan beide zijden een kunststof laag moet de hoek losgeschroefd worden. Fijninstelling (B) rechts of links in de grondplaat leggen. Parallelaanslag er opschuiven. Freesafstand grof instellen en schroef (A) vastdraaien. Door het draaien van de draadas is de afstand exact in te stellen. Aansluitend klemschroef vastdraaien. Fijninstelling (Toebehoren* Bestelnummer: 4932 3115 84) De instelling d.m.v. een testsnede kontroleren en eventueel met de fijninstelling korrigeren.

De machine kan d.m.v. het afzuigaansluitstuk en een afzuigslang op een spaanafzuiginstallatie worden aangesloten, bijvoorbeeld op een normale stofzuiger of op de Atlas Copco industriestofzuigers RSE. Spaanafzuiging De machine alleen van de juiste spaanafzuiging voorzien.

1. Aansluitstuk voor stofafzuiging

monteren als in de afbeelding aangegeven.

2. Afzuigslang al draaiende in het

aansluitstuk steken en het andere slangeinde aansluiten op een stofzuiger. Het afzuigaansluitstuk heeft een genormde binnendiameter van ø 26 mm. Gebruik een afzuigslang met dezelfde maat (b.v. afzuigslang 4932 3304 12). NEDERLANDS

frees het werkstuk raakt en hefboom vastzetten .

2. Diepte aanslag op een schroef van de

revolverdiepte aanslag drukken.

3. Waarde van de schaal aflezen, gewenste

freesdiepte daarbij optellen en diepte–aanslag op deze waarde instellen.

4. Hefboom openen, freeskorf op

diepte–aanslag laten zakken en hefboom dan weer sluiten. Bij grotere freesdieptes, grotere freesdiameters of harde materialen in meerdere stappen frezen. Met de schroef van de revolver–diepte–aanslag kunnen 3 freesdieptes vast worden ingesteld: Revolver–diepte– aanslag

1. Gewenste freesdiepte zoals boven beschreven instellen, daarbij de diepteaanslag

op de korste schroef instellen (laatste freesfase).

2. De laatste twee freesfasen op de langere schroeveninstellen, daarbij de schroeven

verdraaien en met de moeren tegen verdraaien vergrendelen.

3. Bij frezen de freeskorf eerst op de langste schroef laten zakken en dan vastzetten.

Nà elke freesfase de revolverdiepte aanslag verdraaien. A = laagste toerental G = hoogste toerental Toerental instellen (alleen bij de OFE 710). Bij inwerking van elektromagnetische storingen van buitenaf kunnen in enkele ge–vallen voorbijgaande toerentalschommelingen optreden. HSS HSS F–G

4–16 18–36 Inschakelen: Schuifschakelaar naar achteren drukken en voor vergrendelen aan de voorzijde naar beneden drukken. Kunststof/ Plexiglas electronic Frees materiaal OFE

In-/uitschakelen Zacht hout Spaanplaat Frees ø in mm electronic Tabel voor elektronika–instel lingen

Uitschakelen: Schuifschakelaar aan de achterzijde naar beneden drukken. De schakelaar gaat dan automatisch terug naar de 0-stand. NEDERLANDS

Transparant beschermkapje monteren (Toebehoren* Bestelnummer: 4932 3117 22) Veiligheidsschijf zoals in de afbeelding in de bodemplaat steken. Flexibele as monteren (Toebehoren* Bestelnummer: 4932 3300 00) Klemschroef voor motorbevestiging losdraaien en motorgedeelte uit de freeskorf halen. Motorgedeelte in de machinehouder (artikelnr. 4932 3192 27) spannen en machinehouder op de werkbank bevestigen. De machine kan ook met de schroefklemmen (artikelnr.4932 3018 06) worden bevestigd. Flexibele as in de spantang spannen en spanmoer vastspannen. De machine heeft een max. toerental van 34.000 omw/min. derhalve uitsluitend de kogelgelagerde AEG flexibele as met bovenvermeld artikelnummer gebruiken. Bij frezen na sjablone (B) geleidehuls (A) aan de bodemplaat vastschroeven Geleidehuls (Toebehoren* Bestelnummer: 4932 2499 77) Bij buitenkontouren moet de sjablone (B) kleiner zijn dan de maat (C), bij binnenkontouren groter dan de maat (C). Overige geleidehulzen met buitendiameters van Ø 25 – 40 mm zijn leverbaar als extra toebehoren. Aanslag voor bochten (Toebehoren* Bestelnummer: 4932 3132 74) Voor het frezen van bochtige kanten de geleidestang van de parallelaanslag losdraaien en aan de aanslag voor bochten schroeven. Cirkelgeleiding (Toebehoren* Bestelnummer: 4932 2499 80) Voor het frezen van cirkels schacht in één van de gaten van de parallel aanslag schuiven. De radius tussen centreerpunt en frees instellen en knop schroef vastdraaien. NEDERLANDS

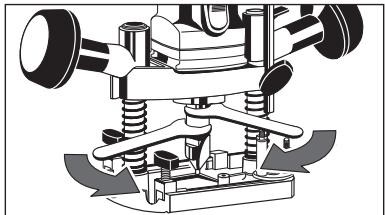

Adapter voor geleiderail. (Toebehoren* Bestelnummer: 4932 3618 66) De parallelaanslag van de geleidestangen schroeven en in plaats hiervan de adapter erop schroeven. Bediening Machine aan beide handgrepen gelijkmatig over het werkstuk geleiden. Met opgebouwde adapter kan de bovenfrees langs de geleiderail (extra toebehoren) worden geleid. Hierdoor zijn absoluut rechte freessnedes mogelijk. Altijd in tegengestelde richting frezen (zie afbeelding), anders bestaat terugslaggevaar! Voor absoluut rechte freessnedes de geleiderail gebruiken. Lengte 800 mm: artikelnr. 4932 3618 35 Lengte 1400 mm: artikelnr. 4932 3618 36. Na verwijdering van de freeskorf kan de bovenfrees als rechte slijpmachine worden gebruikt. In combinatie met de flexibele as (extra toebehoren) kunnen ook moeilijk toegankelijke plaatsen worden bewerkt. Onderhoud Altijd de luchtspleten van de machine schoonhouden. Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. NEDERLANDS
