KULLANIM KILAVUZU OFE 710 AEG

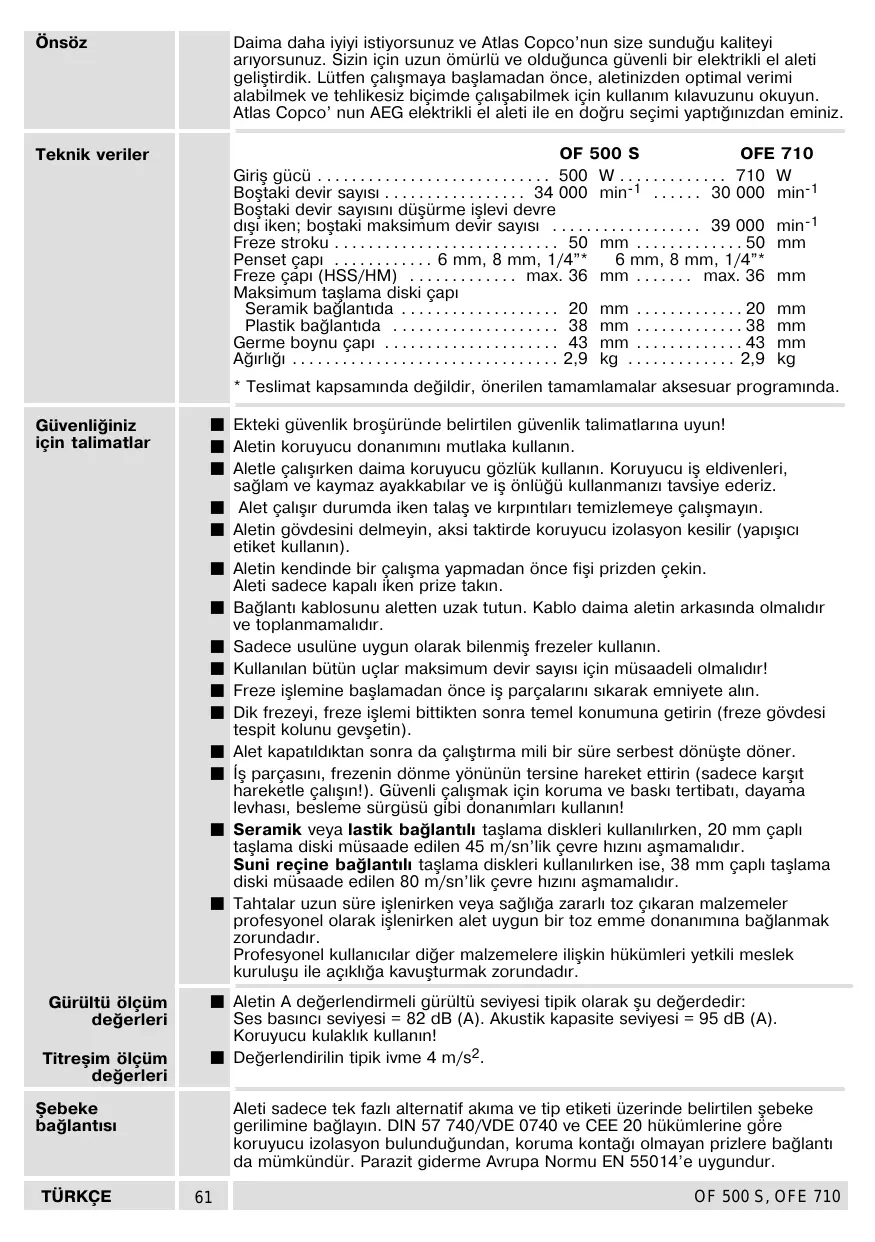

• Teslimat kapsamønda deðildir, önerilen tamamlamalar aksesuar programønda. Güvenliðiniz için talimatlar Gürültü ölçüm deðerleri Titreþim ölçüm deðerleri Ekteki güvenlik broþüründe belirtilen güvenlik talimatlarøna uyun! Aletin koruyucu donanømønø mutlaka kullanøn. Aletle çaløþørken daima koruyucu gözlük kullanøn. Koruyucu iþ eldivenleri, saðlam ve kaymaz ayakkabølar ve iþ önlüðü kullanmanøzø tavsiye ederiz. Alet çaløþør durumda iken talaþ ve kørpøntølarø temizlemeye çaløþmayøn. Aletin gövdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapøþøcø etiket kullanøn). Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. Aleti sadece kapalø iken prize takøn. Baðlantø kablosunu aletten uzak tutun. Kablo daima aletin arkasønda olmalødør ve toplanmamalødør. Sadece usulüne uygun olarak bilenmiþ frezeler kullanøn. Kullanølan bütün uçlar maksimum devir sayøsø için müsaadeli olmalødør! Freze iþlemine baþlamadan önce iþ parçalarønø søkarak emniyete aløn. Dik frezeyi, freze iþlemi bittikten sonra temel konumuna getirin (freze gövdesi tespit kolunu gevþetin). Alet kapatøldøktan sonra da çaløþtørma mili bir süre serbest dönüþte döner. Íþ parçasønø, frezenin dönme yönünün tersine hareket ettirin (sadece karþøt hareketle çaløþøn!). Güvenli çaløþmak için koruma ve baskø tertibatø, dayama levhasø, besleme sürgüsü gibi donanømlarø kullanøn! Seramik veya lastik baðlantølø taþlama diskleri kullanølørken, 20 mm çaplø taþlama diski müsaade edilen 45 m/sn'lik çevre høzønø aþmamalødør. Suni reçine baðlantølø taþlama diskleri kullanølørken ise, 38 mm çaplø taþlama diski müsaade edilen 80 m/sn'lik çevre høzønø aþmamalødør. Tahtalar uzun süre iþlenirken veya saðløða zararlø toz çøkaran malzemeler profesyonel olarak iþlenirken alet uygun bir toz emme donanømøna baðlanmak zorundadør. Profesyonel kullanøcølar diðer malzemelere iliþkin hükümleri yetkili meslek kuruluþu ile açøkløða kavuþturmak zorundadør. Aletin A deðerlendirmeli gürültü seviyesi tipik olarak þu deðerdedir: Ses basøncø seviyesi = 82 dB (A). Akustik kapasite seviyesi = 95 dB (A). Koruyucu kulakløk kullanøn! Deðerlendirilin tipik ivme 4 m/s2. Aleti sadece tek fazlø alternatif akøma ve tip etiketi üzerinde belirtilen þebeke gerilimine baðlayøn. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine göre koruyucu izolasyon bulunduðundan, koruma kontaðø olmayan prizlere baðlantø da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur. Þebeke baðlantøsø

Bu dik freze, tahta ve plastikteki oluk açma, yuvarlama, pah kørma, kenar tøraþlama ve delik açma iþlerinde kullanølabilir. Bu dik freze ayrøca kaløpçø (düz) taþlama makinesi olarak ve bir bükülme mili (aksesuar) ile de kullanølabilir. Bu alet sadece belirtiði gibi ve usulüne uygun olarak kullanølabilir. Kullanøm Køsa tanømlama Freze derinliðinin skalaya göre kademesiz olarak ayarlanmasønø saðlayan derinlik mesnedi. Devir sayøsønøn elektronik ayarø için ayar düðmesi. (Sadece þu tiplerde OFE 710). Freze stroku kilitlenmesi için søkma kolu. OFE

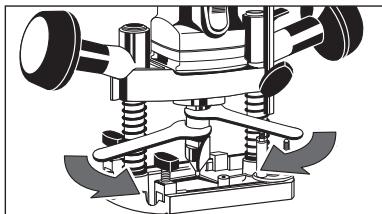

electronic Geniþ yüzeyli sürgülü þalter olarak tasarlanmøþ açma/kapma þalteri. Motor tespiti için søkøþtørma vidasø vida gevþetildikten sonra motor ünitesi freze gövdesinden alønabilir ve kaløpçø taþlama olarak kullanølabilir. 3 ayrø freze derinliðinin önceden ayarlanmasøna yarayan revolver derinlik mesnedi. Døþarødan bir elektrik süpürgesine baðlanma olanaðø saðlayan emme rakoru. Freze strokunun kademesiz ayarlanmasø için sertleþtirilmiþ freze gövdesi kølavuzu; freze gövdesi, søkma kolu gevþek olduðu zaman otomatik olarak en yüksek konuma gelir. Døþ kenardan 240 mm uzakløða kadar paralel freze iþleri için paralellik mesnedi. Hassas yüzeyleri korumak için plastik kayøcø taban. Deðiþiklikler: Metin, þekil ve veriler basøm tarihi itibariyle geçerlidir. Ürünlerimizin geliþtirilmesi anlamøndaki deðiþiklik haklarømøz saklødør. Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. Penset çapø kullanølan freze bøçaðø çapøna uymalødør. Freze bøçaklarønøn deðiþtirilmesi Freze þaftønø mümkün olduðu kadar penset içine sokun ve germe somunu ile søkøn. Frezeyi gevþetmek için germe somununu, freze çøkarøløp alønacak ölçüde gevþetin.

Þu pensentler kullanølabilir: Çapø 6 mm, çapø 8 mm, çapø 1/4" (anølan çaplar freze çaplarøna yöneliktir). Pensetin deðiþtirilmesi

1. Pensetle birlikte germe somununu sökün

("Freze bøçaklarønøn deðiþtirilmesi" bölümüne de bakøn).

2. Penseti germe somunundan çøkarøn.

3. Yeni penseti, yerine yerleþip kavradøðø

duyuluncaya kadar germe somunu içine bastørøn.

4. Pensetle birlikte germe somununu çaløþtørma miline

görüldüðü gibi takøn.

2. Paralellik mesnedini taban levhasønøn

deliklerine sürün ve iki kelebek vida yardømøyla istediðiniz mesafede sabitleyin. Bir veya iki tabaka kaplamalø levhalarø aynø hizada frezelemek için plastik köþebendi þekilde gösterildiði gibi tespit edin. Hassas ayar parçasønø sol veya saðda taban levhaya yatørøn. Paralellik mesnedini sürün. Freze mesafesini kabaca ayarlayøn ve vidayø (A) søkøn. Diþli kovanø çevirmek suretiyle mesafeyi tam olarak ayarlayøn. Daha sonra søkøþtørma vidasønø (B) søkøn. Hassas ayar düðmesi (Aksesuar* Sipariþ no. 4932 3115 84) Yaptøðønøz ayarø bir deneme yaparak kontrol edin ve gerekiyorsa hassas ayarda düzeltme yapøn.

Bu alete, bir emme rakoru ve bir emme hortumu üzerinden bir talaþ emme tertibatø baðlanabilir. Bu iþleme hem sanayi tipi elektrik süpürgeleri, hem de ev tipi elektrik süpürgeleri uygundur. Talaþ emme Bu aleti sadece uygun bir talaþ emme tertibatø ile çaløþtørøn.

1. Emme rakorunu þekilde görüldüðü

2. Emme hortumunu* döndürerek

emme rakoruna takøn ve diðer ucunu bir elektrik süpürgesine baðlayøn. Emme rakorunun iç çapø standart olarak 26 mm'dir. Bu ölçüye sahip bir emme hortumu kullanølabilir (örneðin 4932 3304 12 ticari kodlu emme hortumu).

edinceye kadar freze gövdesini indirin . ve søkma kolunu tespit edin .

mesnedinin bir vidasøna indirin.

3. Deðeri skaladan okuyun, istediðiniz freze

derinliðini ilave edin ve derinlik mesnedini bu toplam deðere ayarlayøn.

4. Søkma kolunu gevþetin, freze gövdesini

derinlik mesnedine indirin ve søkma kolunu tekrar søkøn. Derin frezelemede, büyük çaplø frezelemede ve sert malzemelerde freze iþlemimin birkaç aþamada yapølmasønda yarar vardør. Rovelver derinlik mesnedinin vidalarø ile 3 freze derinliði sabit olarak ayarlanabilir: Revolver derinlik mesnedi

2. Ílk iki freze aþamasønø uzun vidalarla ayarlayøn, bu sørada vidalarø çevirin ve

somunda dönmeye karþø emniyete aløn.

3. Freze iþlemine baþlarken önce freze gövdesini en uzun vidaya indirin ve

sabitleyin. Her freze aþamasøndan sonra revolver derinlik mesnedini çevirin. A = En düþük devir sayøsø G = En yüksek devir sayøsø Devir sayøsø ayarø (Sadece þu tiplerde OFE 710). Døþarødan gelen aþørø elektromanyetik etkiler sonucu, devir sayøsønda geçici dalgalanmalar olabilir. Açma/kapama levha Plastik Pleksiglas 4-16 18-36 HSS HSS F-G

Kølavuz ray için adaptör (Aksesuar* Sipariþ no. 4932 3618 66) Paralellik mesnedini kølavuz koldan sökün ve yerine adaptörü vidalayøn. Kullanøm Aleti iki elinizle iki tutamaktan tutarak, iþ parçasønøn üzerinde eþit ve uygun tempoda hareket ettirin. Adaptör takølarak dik freze kølavuz ray (aksesuar) boyunda hareket ettirilebilir. Bu sayede tam düz frezeleme iþleri yapølabilir. Daima karþøt yönde freze yapøn (þekle bakønøz), aksi takdirde geri tepme tehlikesi ortaya çøkar. Tam düz freze iþleri için kølavuz ray kullanøn. 800 mm uzunluðunda: Sipariþ no. 3932 Freze sütunu aløndøktan sonra bu alet kaløpçø taþlama makinesi olarak da kullanølabilir. Bükülme mili (aksesuar) ile birlikte alet eriþilmesi zor yerlerde de kullanølabilir. Bakøm Aletin havalandørma araløklarønø daima temiz tutun. Sürekli olarak kullanøma hazør olabilmesi için, aletin kömür førçalarønøn yøpranøp yøpranmadøðø yølda bir kez AEG Müþteri Servisi Merkezlerinden birinde kontrol ettirilmelidir. Sadece AEG aksesuarønø ve yedek parçalarønø kullanøn. Deðiþtirilmesi açøklanmamøþ olan parçalarø bir AEG müþteri servisinde deðiþtirin (Garanti broþürüne ve müþteri servisi adreslerine dikkat edin). Gerektiði takdirde aletin daðønøk görünüþ þemasø, alet tipinin ve tip etiketi üzerindeki on hanelik sayønøn bildirilmesi koþuluyla müþteri servisinden veya doðrudan Atlas Copco Electric Tools GmbH, Postfach 32 D-71361 Winnenden adresinden istenebilir.
