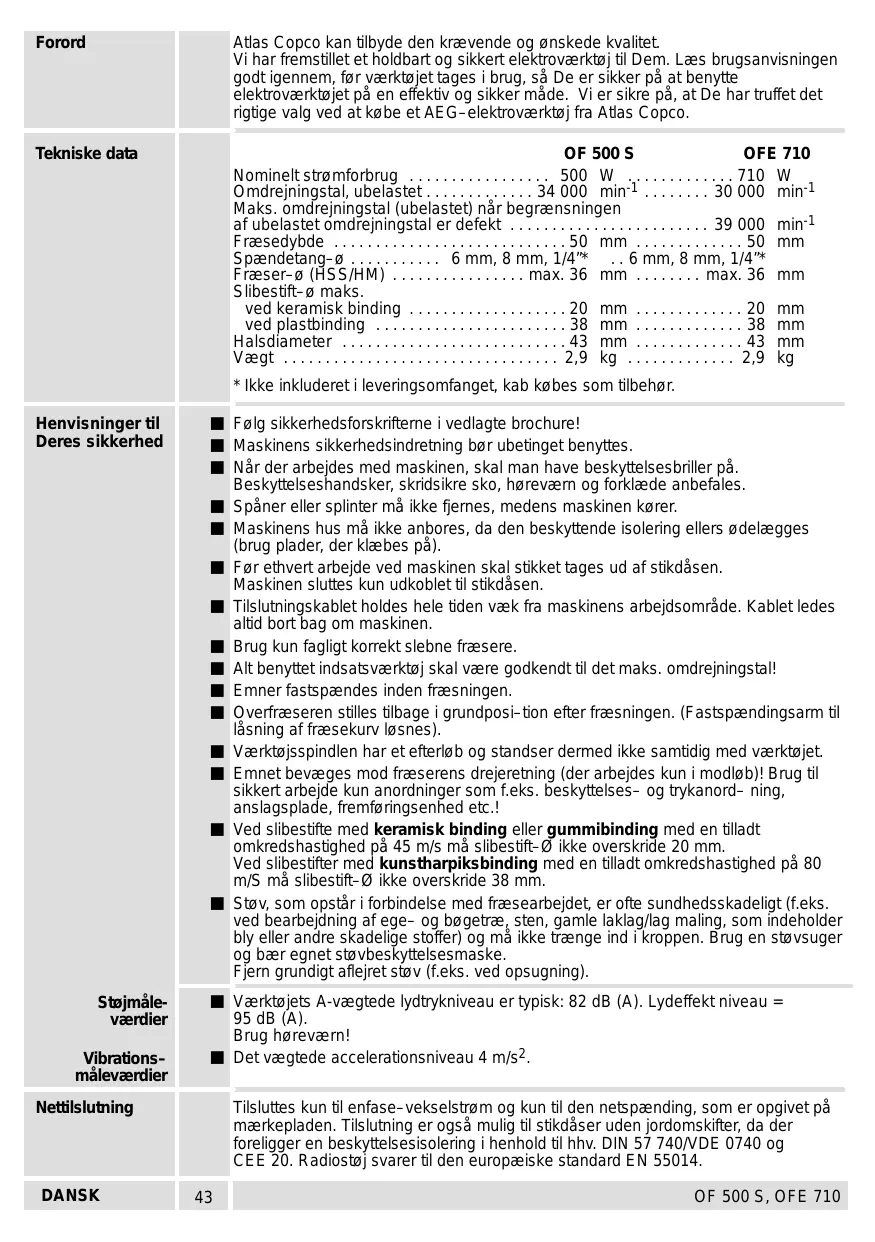

BRUGSANVISNING OFE 710 AEG

  • Forord Atlas Copco kan tilbyde den krævende og ønskede kvalitet. Vi har fremstillet et holdbart og sikkert elektroværktøj til Dem. Læs brugsanvisningen godt igennem, før værktøjet tages i brug, så De er sikker på at benytte elektroværktøjet på en effektiv og sikker måde. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG–elektroværktøj fra Atlas Copco. Tekniske data OF 500 S OFE 710 Nominelt strømforbrug p. 500
  • W Omdrejningstal, ubelastet p. 34
  • 000 min-1 p. 30
  • 000 min-1 Maks. omdrejningstal (ubelastet) når begrænsningen af ubelastet omdrejningstal er defekt p. 39
  • 000 min-1 Fræsedybde p. 50
  • mm p. 50
  • mm Spændetang–ø p. 6
  • mm, 8 mm, 1/4”* mm, 8 mm, 1/4”* Fræser–ø (HSS/HM) max. 36 mm p. 6
  • max. 36 mm Slibestift–ø maks. ved keramisk binding p. 20
  • mm p. 20
  • mm ved plastbinding p. 38
  • mm p. 38
  • mm Halsdiameter p. 43
  • mm p. 43
  • mm Vægt p. 2
  • ,9 kg ,9 kg p. 2
  • Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Henvisninger til Deres sikkerhed Støjmåleværdier Vibrations– måleværdier Følg sikkerhedsforskrifterne i vedlagte brochure! Maskinens sikkerhedsindretning bør ubetinget benyttes. Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Spåner eller splinter må ikke fjernes, medens maskinen kører. Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Maskinen sluttes kun udkoblet til stikdåsen. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. Brug kun fagligt korrekt slebne fræsere. Alt benyttet indsatsværktøj skal være godkendt til det maks. omdrejningstal! Emner fastspændes inden fræsningen. Overfræseren stilles tilbage i grundposi–tion efter fræsningen. (Fastspændingsarm til låsning af fræsekurv løsnes). Værktøjsspindlen har et efterløb og standser dermed ikke samtidig med værktøjet. Emnet bevæges mod fræserens drejeretning (der arbejdes kun i modløb)! Brug til sikkert arbejde kun anordninger som f.eks. beskyttelses– og trykanord– ning, anslagsplade, fremføringsenhed etc.! Ved slibestifte med keramisk binding eller gummibinding med en tilladt omkredshastighed på 45 m/s må slibestift–Ø ikke overskride 20 mm. Ved slibestifter med kunstharpiksbinding med en tilladt omkredshastighed på 80 m/S må slibestift–Ø ikke overskride 38 mm. Støv, som opstår i forbindelse med fræsearbejdet, er ofte sundhedsskadeligt (f.eks. ved bearbejdning af ege– og bøgetræ, sten, gamle laklag/lag maling, som indeholder bly eller andre skadelige stoffer) og må ikke trænge ind i kroppen. Brug en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern grundigt aflejret støv (f.eks. ved opsugning). Værktøjets A-vægtede lydtrykniveau er typisk: 82 dB (A). Lydeffekt niveau = 95 dB (A). Brug høreværn! Det vægtede accelerationsniveau 4 m/s2. Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Nettilslutning DANSK

Overfræseren kan bruges til notfræsning, afrundings–fræsning, affasningsfræsning, kantfræsning og hulfræs–ning i træ og kunststof. Desuden kan overfræseren benyttes som ligesliber og i forbindelse med en bøjeaksel (tilbehør). Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Anvendelse Kort beskrivelse Dybdeanslag til trinløs indstilling af fræsedybde efter skala. Indstillingsskrue til elektronisk indstilling af omdrejningstal. (Kun på OFE 710). Fastspændingsarm til fastlåsning af fræsekurv. OFE

Klemmeskrue til fastgørelse af motoren – når skruen løsnes, kan motordelen tages ud af fræsekurven og benyttes som ligesliber. electronic Afbryder i form af en storfladet skubbeafbryder. Revolverdybdeanslag til forudindstilling af 3 fræsedybder. Opsugningsstuds til tilslutning af en ekstern opsugningsanordning. Hærdet fræsekurvsføring til trinløs højdeindstilling af fræse– kurven; fræsekurven kører automatisk i øverste position med løsnet fastspændingsarm. Parallelanslag til parallelfræsning med en afstand på indtil 240 mm fra den udvendige kant. Kunststofglidesål til beskyttelse af følsomme overflader Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Spændetang–ø skal svare til den anvendte fræsers skaft–ø. Fræser udskiftes Skaftet på fræseren stikkes så langt som muligt ind i spændetangen og spændes med spændemøtrikken. Til afmontering af fræseren løsnes spænde–møtrikken så meget, at fræseren kan tages ud. DANSK

Følgende spændetænger kan bruges: ø 8 mm, ø 12 mm, ø 1/4” (ø–opgivelsen refererer til fræserens skaft–ø). Spændetang udskiftes

1. Spændemøtrik skrues fuldstændigt af med

spændetangen (se også ”fræser udskiftes”).

2. Spændetang trækkes ud af spændemøtrik.

3. Ny spændetang trykkes ind i

spændemø–trik, indtil den kommer mærkbart i indgreb.

4. Spændemøtrik skrues fast på

arbejdsspin–del med spændetangen. Parallel– anslag

dens boringer og fastspændes med de to vingemøtrikker i den ønskede afstand. Plastvinklen fastgøres som vist på billedet til kantfræsning af plader, som er forsynet med belægning på en eller begge sider. Læg finindstillingen til højre eller venstre ned i grundpladen. Parallelanslaget skubbes ind. Fræseafstanden indstilles groft og skruen (A) drejes fast. Den nøjagtige afstand indstilles ved at dreje på gevindbøsningen. Derefter drejes klemmeskruen (B) fast. Finindstil– ling (Tilbehør* Bestillingsnr.: 4932 3115 84) Indstillingen kontrolleres ved en prøve–boring, og der foretages eventuelt korrektioner med finindstillingen.

opsugnings–studsen, idet den drejes, og den anden ende tilsluttes en støvsuger. Opsugningsstudsen har en standardiseret indvendig diameter på 26 mm. En støvsugerslange med dette mål kan bruges (f. eks. støvsugerslange løbenr. 4932 3304 12). DANSK

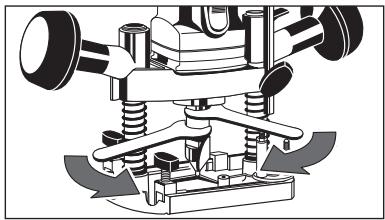

Indstilling af fræsedybde

1. Fræsekurv sænkes, indtil fræseren

berører emnet , og fastspændingsarm fastlåses .

en af skruerne på revolverdybdestyret.

3. Værdien aflæses på skalaen, den ønskede

fræsedybde lægges til, og dybdeanslag indstilles til denne værdi.

4. Fastspændingsarm løsnes, fræsekurv

sænkes på dybdeanslag, og fastspændingsarm fastlåses igen. Ved større fræsedybder, større fræsediame– tre eller hårde materialer bør der fræses af flere gange. Med revolverdybdeanslagets skruer kan i den forbindelse 3 fræsedybder indstilles fast: Revolverdyb– deanslag

1. Ønsket fræsedybde indstilles, som be–skrevet ovenfor, i den forbindelse indstilles

dybde–anslaget til den korteste skrue (sidste fræsetrin).

2. De første to fræsetrin indstilles ved de lange skruer, i den forbindelse drejes

skruerne, og der sikres mod fordrejning med møtrikkerne.

3. Til fræsning sænkes fræsekurven først ned til den længste skrue og fastlåses. Efter

hver fræsning drejes revolverdybdeanslaget. A = mindste omdrejningstal G = største omdrejningstal Omdrejningstal indstilles (Kun på OFE 710). Under påvirkning af ekstreme elektromagnetiske fejl udefra kan der i enkelte tilfælde optræde forbigående omdrejningstalsvingninger. Spånplade 4–16 18–36 HS–stål HS–stål F–G

E–F D–E Tænd: Skydekontakten trykkes bagud. For aktivere kontaktspærren trykkes den forreste del af kontakten ned. Kunststof plexiglas OFE

Blødt træ electronic Fræse– materiale OFE

Afbryderkontakt Fræser ø i mm electronic Tabel for elektronik– indstilling–

Gennemsig– tigt værn påmonteres (Tilbehør* Bestillingsnr.: 4932 3117 22) Beskyttelsesplade anbringes i bundplade som i figur. Bøjeaksel monteres (Tilbehør* Bestillingsnr.: 4932 3300 00) Klemmeskruen til fastgørelse af motoren løsnes og motordelen tages ud af fræsekurven. Motordelen spændes fast i maskinholderen (bestill.nr. 4932 3192 27) og maskinholderen fastgøres til arbejdsbordet. Maskinen kan også fastgøres med skruetvingen (bestill.nr. 4932 3018 06). Bøjeakslen spændes fast i spændetangen og spændemøtrikken spændes. Maskinen har et maks. omdrejningstal på 34000 omdr./min. Derfor er det kun tilladt at benytte AEG bøjeakslen med kuglelejer med ovennævnte bestill.nr. Til fræsning efter skabelon (B) skrues styrerør på bundpladen. Kopierings– muffe (Tilbehør* Bestillingsnr.: 4932 2499 77) Ved udvendige konturer skal skabelonen (B) være mindre end målet (C), med indvendige konturer større end målet (C).

Yderligere styrekapper med en udvendig diameter på 25–40 kan købes som tilbehør.

Kurvestop (Tilbehør* Bestillingsnr.: 4932 3132 74) Parallelanslaget skrues af styreskinnerne og kurvestoppet skrues på i stedet for. Cirkelføring (Tilbehør* Bestillingsnr.: 4932 2499 80) Cirkelføringen stikkes ned i grundpladen i en af hullerne på parallelstoppet. Radiussen mellem centreringsspids og fræser indstilles og klemmeskruen strammes fast. DANSK

Adapter til styreskinne (Tilbehør* Bestillingsnr.: 4932 3618 66) Parallelanslaget skrues af styrestængerne og adapteren skrues på i stedet for. Håndtering Maskinen holdes ved begge greb og føres jævnt hen over emnet. Med påmonteret adapter kan overfræseren føres langs med styreskinnen (tilbehør). Dette muliggør absolut lige fræsesnit. Der fræses altid i modløb (se figur), ellers er der fare for tilbageslag). Styreskinnen benyttes til absolut lige fræsesnit. Længde 800 mm: best.nr. 4932 3618 35 Længde 1400 mm: best.nr. 4932 3618 36 Når fræsekurven er taget af, kan overfræseren benyttes som ligesliber. Bøjeakslen (tilbehør) gør det muligt at bearbejde vanskeligt tilgængelige steder. Vedligeholdelse Hold altid maskinens ventilationsåbninger rene. For at sikre en lang levetid skal maskinen undersøges en gang om året for slidte kul hos et autoriseret AEG–værksted. Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj. DANSK
