MANUAL DE UTILIZADOR OFE 710 AEG

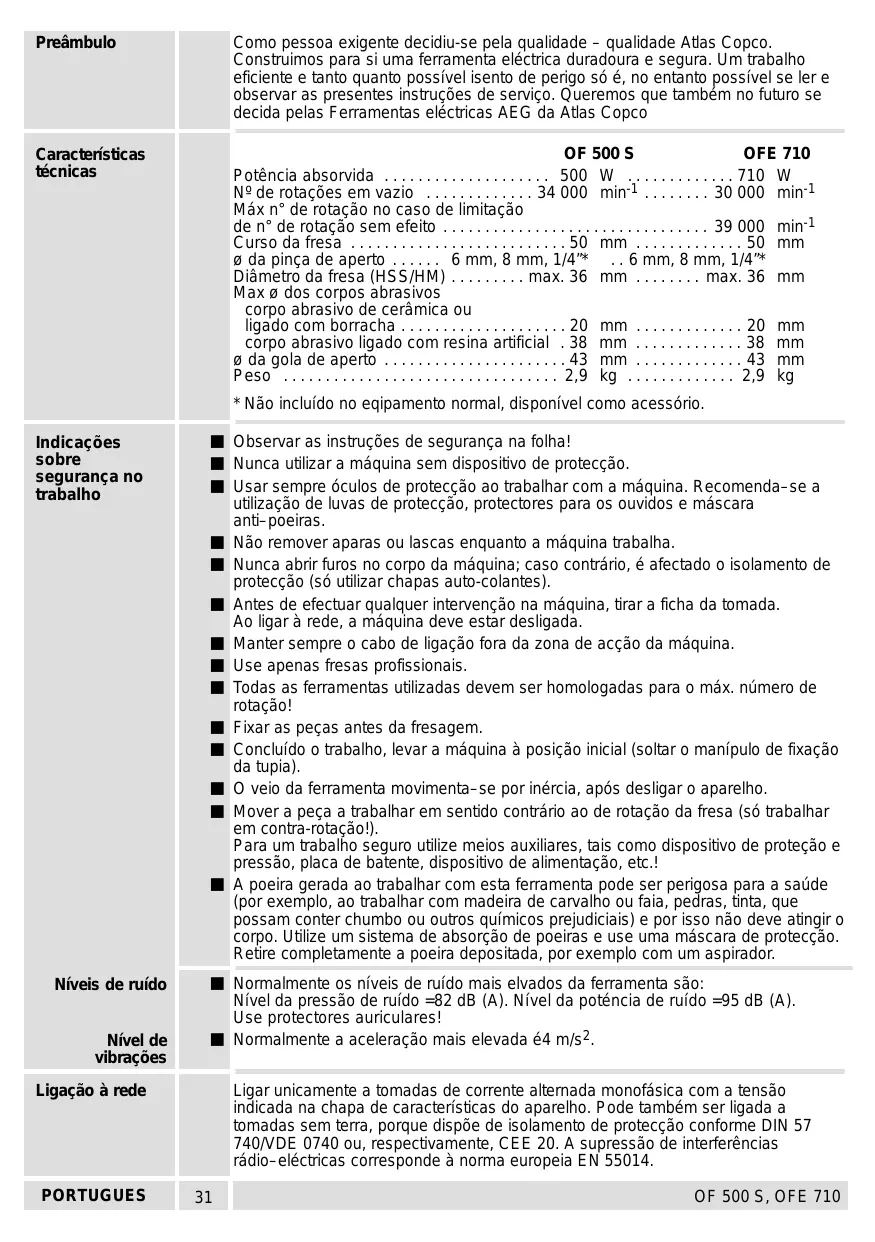

• Preâmbulo Como pessoa exigente decidiu-se pela qualidade – qualidade Atlas Copco. Construimos para si uma ferramenta eléctrica duradoura e segura. Um trabalho eficiente e tanto quanto possível isento de perigo só é, no entanto possível se ler e observar as presentes instruções de serviço. Queremos que também no futuro se decida pelas Ferramentas eléctricas AEG da Atlas Copco Características técnicas OF 500 S OFE 710 Potência absorvida p. 500
• W Nº de rotações em vazio p. 34
• 000 min-1 p. 30
• 000 min-1 Máx n° de rotação no caso de limitação de n° de rotação sem efeito p. 39
• 000 min-1 Curso da fresa p. 50
• mm p. 50
• mm ø da pinça de aperto p. 6
• mm, 8 mm, 1/4”* mm, 8 mm, 1/4”* Diâmetro da fresa (HSS/HM) max. 36 mm p. 6
• max. 36 mm Max ø dos corpos abrasivos corpo abrasivo de cerâmica ou ligado com borracha p. 20
• mm p. 20
• mm corpo abrasivo ligado com resina artificial . 38 mm p. 38
• mm ø da gola de aperto p. 43
• mm p. 43
• mm Peso p. 2
• ,9 kg ,9 kg p. 2

• Não incluído no eqipamento normal, disponível como acessório. Indicações sobre segurança no trabalho Níveis de ruído Nível de vibrações Observar as instruções de segurança na folha! Nunca utilizar a máquina sem dispositivo de protecção. Usar sempre óculos de protecção ao trabalhar com a máquina. Recomenda–se a utilização de luvas de protecção, protectores para os ouvidos e máscara anti–poeiras. Não remover aparas ou lascas enquanto a máquina trabalha. Nunca abrir furos no corpo da máquina; caso contrário, é afectado o isolamento de protecção (só utilizar chapas auto-colantes). Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. Ao ligar à rede, a máquina deve estar desligada. Manter sempre o cabo de ligação fora da zona de acção da máquina. Use apenas fresas profissionais. Todas as ferramentas utilizadas devem ser homologadas para o máx. número de rotação! Fixar as peças antes da fresagem. Concluído o trabalho, levar a máquina à posição inicial (soltar o manípulo de fixação da tupia). O veio da ferramenta movimenta–se por inércia, após desligar o aparelho. Mover a peça a trabalhar em sentido contrário ao de rotação da fresa (só trabalhar em contra-rotação!). Para um trabalho seguro utilize meios auxiliares, tais como dispositivo de proteção e pressão, placa de batente, dispositivo de alimentação, etc.! A poeira gerada ao trabalhar com esta ferramenta pode ser perigosa para a saúde (por exemplo, ao trabalhar com madeira de carvalho ou faia, pedras, tinta, que possam conter chumbo ou outros químicos prejudiciais) e por isso não deve atingir o corpo. Utilize um sistema de absorção de poeiras e use uma máscara de protecção. Retire completamente a poeira depositada, por exemplo com um aspirador. Normalmente os níveis de ruído mais elvados da ferramenta são: Nível da pressão de ruído =82 dB (A). Nível da poténcia de ruído =95 dB (A). Use protectores auriculares! Normalmente a aceleração mais elevada é4 m/s2. Ligação à rede PORTUGUES Ligar unicamente a tomadas de corrente alternada monofásica com a tensão indicada na chapa de características do aparelho. Pode também ser ligada a tomadas sem terra, porque dispõe de isolamento de protecção conforme DIN 57 740/VDE 0740 ou, respectivamente, CEE 20. A supressão de interferências rádio–eléctricas corresponde à norma europeia EN 55014.

A tupia serve para fresar ranhuras, chanfros, cantos e furos em madeira e plásticos. A tupia pode adicionalmente ser utilizada como uma rectificadora direita e em conjunto com veio flexível (acessório). Não use este produto de outra maneira sem ser a normal para o qual foi concebido. Aplicação Breve descrição Guia de profundidade para ajuste sem escalonamento da profundidade de fresagem, com escala. Botão para ajuste electrónico da velocidade de rotação (só nos OFE 710). Manípulo de fixação para bloqueio da tupia OFE

Parafuso de fixação do motor – soltando o parafuso, o motor pode ser retirado do berço de fresar e utilizado como rectificadora. electronic Interruptor com a forma de cursor de grandes dimensões Batente de profundidade revólver para ajuste prévio de três profundidades de fresagem à escolha Bocal de aspiração para ligação a um dispositivo de aspiração exterior Guia de tupia temperada para ajuste sem escalonamento da altura da tupia. Quando o manípulo de aperto estiver solto, tupia sobe automaticamente à posição mais alta. Guia paralela para fresar com um afastamento até 240 mm da aresta externa Base de deslisamento em plástico para protecção de superfícies sensíveis Alterações: Texto, figura e características correspondem ao desenvolvimento técnico à data da impressão. Reservamo-nos o direito de introduzir modificações nos nossos produtos com vista ao seu aperfeiçoamento. Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. O diâmetro da pinça de aperto deve corresponder ao diâmetro da haste da fresa utilizada. Substituicão da fresa Inserir a fundo a haste da fresa na pinça e apertar a porca. Para retirar a fresa, desapertar a porca até ser possível extraír a fresa. PORTUGUES

Substituicão da pinça de aperto Podem ser aplicadas as seguintes pinças de aperto: ø 6 mm, ø 8 mm, ø 1/4” (a indicação de ø refere-se ao ø da haste da fresa).

1. Desenroscar completamente a porca de

aperto com a pinça (ver também ”Substituição da fresa”).

2. Extraír a pinça de aperto da porca.

3. Premir a nova pinça de aperto para dentro

da porca até que se sinta engatar.

4. Apertar firmemente a porca com a pinça

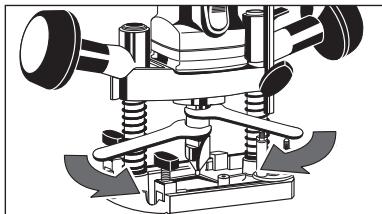

de aperto no veio da máquina. Guia paralela

2. Inserir a guia paralela nas furações da

base e fixá-la na posição pretendida por meio de dois parafusos de orelha. Para resar à face placas com revestimento de um ou de ambos os lados, fixar a cantoneira de plástico da maneira que a figura mostra. Colocar o ajuste de precisão na placa de base, posicionado à direita ou à esquerda. Encaixar a guia paralela. efectuar o ajuste grosseiro da posição da guia e apertar o parafuso (A). Rodando o casquilho roscado, efectuar o ajuste preciso. Seguidamente apertar o parafuso (B). Ajuste de precisão (acessório* Nº de encomenda: 4932 3115 84) Verifircar o ajuste, efectuando um ensaio de corte. Caso necessário, corrigir o ajuste por meio do botão.

A máquina pode ser equipada com uma aspiração de aparas com bocal e mangueira de aspiração. Para a aspiração usar aspiradores industriais ou aspiradores domésticos. Aspiraçáo de aparas A máquina só deve ser usada com uma aspiração de aparas adequada.

1. Montar o bocal de aspiração como

indicado na figura junta.

2. Encaixar a mangueira de aspiração no

bocal, rodando-a e ligar a outra extremidade a um aspirador. O bocal de aspiração tem um ø interior normalizado de 26 mm. Deve utilizar-se uma mangueira de aspiração com esta medida (p.ex. mangueira de aspiração, no. 4932 3304 04). PORTUGUES

1. Baixar a tupia até que a fresa

toque na peça a trabalhar . Premir o manípulo de fixação nessa posição .

2. Baixar a guia de profundidade até bater

num dos parafusos do batente de profundidade revólver.

3. Ler a medida na escala, somá-la com a

profundidade de fresagem pretendida e ajustar a guia de profundidade para este valor.

4. Soltar o manípulo de fixação, baixar a

tupia até encostar na guia de profundidade e voltar a premir o manípulo de fixação. No caso de profundidades de fresagem maiores, ø de fresa maiores ou materiais duros, devem efectuar-se várias passagens. Os parafusos do batente de profundidade permitem o ajuste de três profundidades de fresagem fixas. Batente de profundidade revólver

1. Ajustar a profundidade de fresagem pretendida como acima descrito, ajustando a

guia de profundidade para parafuso mais curto (última passagem).

2. Ajustar as primeira e segunda passagens nos parafusos mais compridos. Para tal,

rodar os parafusos para a posição pretendida e imobilizá-los por meio das porcas.

3. Ao fresar, baixar a tupia primeiro para o parafuso mais comprido e fixá-la. Após

cada passagem rodar o batente de profundidae para o parafuso seguinte. A = velocidade de rotação mínima G = velocidade de rotação máxima Ajuste da velocidade de rotação (só nos OFE 710). Sob influência de extremas influências electromagnéticas, podem em certos casos ocor–rer temporárias oscilações de número de rotação. Ligar–Desligar plástico vidro acrílico 4–16 18–36 HSS HSS F–G

ø de fresa material em mm da fresa electronic Tabela de ajuste electrónico da velocidade

Desligar: Para que deixe de estar fixo, solte a parte de trás do interruptor. O interruptor irá automaticamente retornar à posição ”0”. PORTUGUES

Montagem da protecção transparente (acessório* Nº de encomenda: 4932 3117 22) Encaixar a protecção na base conforme indicado na figura junta.. Montagem do veio flexível (acessório* Nº de encomenda: 4932 3300 00) Desaperte o parafuso de da parte do motor e retire-o armação. Fixe a parte do motor no suporte da máquina (Ref. no 4932 3192 27) e aperte o suporte da máquina na bancada. A máquina pode também ser fixada com um grampo de aperto (Ref. no 4932 3018 06). Fixe o veio flexível na pinça e aperte a porca de tensão. A máquina possue uma velocidade máxima de rotação de 34000 min–1. Por isso, use apenas veios flexíveis AEG com rolamentos (Ref. no ver acimal). Para fresar conforme escantilhão (B), aparafusar o casquilho de guia (A) à base da máquina. Casquilho de cópia (acessório* Nº de encomenda: 4932 2499 77) No caso de contornos exteriores o escantilhão (B) deve ser menor que a medida (C) e nos contornos interiores maior que a medida (C). Outras guias deslizantes com um diâmetro exterior de 25–40 mm podem ser obtidas como acessório. Guia para cortes curvilíneos (acessório* Nº de encomenda: 4932 3132 74) Desapertar os parafusos de fixação da guia paralela às hastes de guia e retirá–la. Montar em seu lugar a guia para cortes curvilíneos. Guia circular (acessório* Nº de encomenda: 4932 2499 80) Enfiar a guia circular numa das furações da guia paralela na base da máquina. Ajustar o raio do círculo entre a ponta de centragem e a fresa e apertar o parafuso de fixação. PORTUGUES

Adaptador para as guias de calha (acessório* Nº de encomenda: 4932 3618 66) Desaparafuse a guia paralela das respectivas calhas e em vez das mesmas fixe o adaptador Manuseio Conduzir a máquina uniformemente ao longo da peça a trabalhar, segurando-a por ambos os punhos. Quando o adaptador estiver montado, a tupia pode ser guiada ao longo da guia de calha (acessório). Isto torna possível cortes exactos. Fresar sempre em contra-rotação (ver figura), caso contrário há perigo de recuo! Para cortes a direito exactos, utilize a guia de calha Comprimento 800mm: Ref. no 4932

Após remover a caixa, a tupia pode ser usada como uma rectificadora direita. Em conjunto com um veio flexível (acessório) é possíveil trabalhar em locais de difícil acesso. Manutenção PORTUGUES Manter desobstruidos os rasgos de ventilação na carcaça da máquina. De modo a garantir uma aptidão constante de operação, deve–se verificar se as escovas de carvão da máquina estão danificadas num dos centros de assistência técnica AEG. Utilizar unicamente acessórios e peças sobresselentes da AEG. Sempre que a substituição de um componente não tenha sido descrita nas instruções, será de toda a conveniência mandar executar esse trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/Endereços de Serviços de Assistência). A pedido e mediante indicação da referência de dez números que consta da chapa de características da máquina, pode requerer–se um desenho explosivo da ferramenta eléctrica a: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden.

DECLARAÇÃO DE CONFORMIDADE CE

ÄÇËÙÓÇ Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, EN 55014-1, EN 60555, EN 61000-3-3, HD 400 conforme as disposições das directivas 98/37/CE, 73/23/CEE, 89/336/CEE
