Producttype	Elektrische schaafmachine
Merk	AEG
Model	H 500
Opgenomen vermogen	500 W
Schaafbreedte	82 mm
Snijdiepte	0 - 1,6 mm
Groefdiepte	0 - 16 mm
Toerental onbelast	17 000 min⁻¹
Gewicht	2,5 kg
Voeding	Enkelfasige wisselstroom, dubbele isolatie
Netspanning	Zie typeplaatje
Geluidsdrukniveau	87 dB(A)
Geluidsvermogensniveau	100 dB(A)
Trilling (onderarm)	< 2,5 m/s²
Afzuigcapaciteit	Aansluiting voor stofzuiger (accessoire)
Type messen	Omkeerbare hardmetalen messen, rustiek, spaandersbreker
Veiligheid	Inschakelvergrendeling, pendelkap, asbescherming
Onderhoud	Reinig ventilatieopeningen, hars met terpentijn
Borstelcontrole	Jaarlijks door AEG-service
Inbegrepen accessoires	Parallelgeleider, geleider voor sponningen (optioneel)
Reserveonderdelen	Originele AEG-onderdelen, explodeertekenening beschikbaar
Conformiteit	EN 50144, EN 55014, CE-richtlijnen

Veelgestelde vragen - H 500 AEG

Hoe start ik de schaaf H 500?

Om veiligheidsredenen drukt u eerst op de veiligheidsvergrendeling en vervolgens op de aan/uit-schakelaar.

Hoe stel ik de snijdiepte in?

Draai aan de gegradeerde knop: elke schaalverdeling is 0,1 mm. Stand 'P' trekt de messen in.

Hoe vervang ik de schaafmessen?

Haal de stekker uit het stopcontact. Bedien de kaphendel, draai de schroeven (F) los, verwijder het spanonderdeel (D) en de messen. Plaats de nieuwe messen in het spanonderdeel en monteer alles terug. Draai de schroeven naar links vast.

Kan ik de schaaf stationair gebruiken?

Ja, alleen met een geschikt stationair AEG-apparaat. Vergrendel de pendelbeschermkap nooit, behalve in dit geval.

Welk type messen gebruiken voor naaldhout?

Gebruik rustieke schaafmessen of messen met spaanderbreekgleuven voor een betere afzuiging van spanen.

Hoe sluit ik een stofzuiger aan?

Sluit de opvangzak of een zuigslang met adapter aan op het ingebouwde afzuigkanaal. De stofzuiger moet geschikt zijn voor houtstof.

Wat te doen als de machine abnormaal trilt?

Controleer de staat van de messen: ze moeten scherp en goed vastzitten. Vervang botte messen als set. Als de trilling aanhoudt, raadpleeg de AEG-service.

Hoe onderhoud ik de schaaf?

Reinig de ventilatieopeningen met een droge doek. Gebruik voor hars een doek met terpentijn. Laat de koolborstels jaarlijks controleren.

Kan ik niet-AEG messen gebruiken?

Nee, gebruik alleen originele AEG-onderdelen en accessoires voor veiligheid en prestaties.

Waar vind ik de explodeertekenening van het apparaat?

Neem contact op met een AEG-servicepunt en vermeld het tiencijferige nummer op het typeplaatje.

GEBRUIKSAANWIJZING H 500 AEG

NL Gebruiksaanwijzing

Lees en let goed op deze adviezen.

DK Brugsanvisning

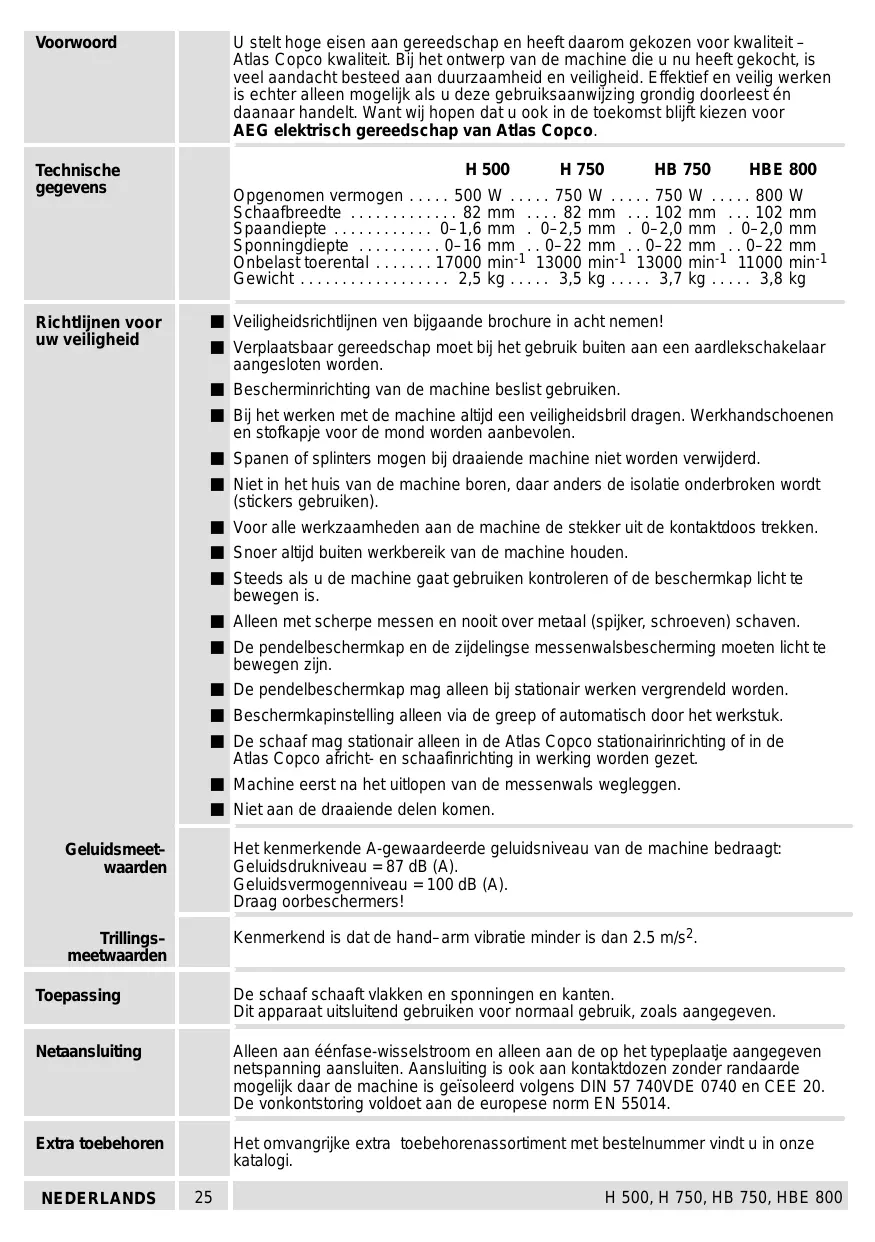

Voorwoord	U stelt hoge eisen aan gereedschap en heeft.daarom gekozen voor kwaliteit -Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu hebigt gekocht, isveel aandacht besteed aan duurzaamheid en veilighheid. Effektief en veilig werkencchter alleen maybeijk als u deze gebruiksaanwijzing grondig doorleest endaarnaar handelt. Want wij hopen dat u ook in de toekomst blijftkiezen voor AEG elektrisch gereedschap van Atlas Copco.
Technischegeevens	H 500 H 750 HB 750 HBE 800Opgenomen vermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schaafbrede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Spaandiepte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sponningdiepte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Onbelast toerental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Veiligheidsrichtlijnen ven bijgaande brochure in ache nemen! Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. Bescherminrichting van de machine beslist gebruiken. Bij het werken met de machine alteid een veiligheidsbril dragen. Werkhandsschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine Niet worden verwijderd. Niet in hetuis van de machine boren, waar anders de isolatie onderbroken worden (stickers gebruiken). Voor alle werkzaamheden aan de machine de stekker uit de contactdoos trekken. Snoer altiid buiten werkbereik van de machine houden. Stees als u de machine gaat gebruiken kontraleren of de beschemkaplicht te bewegen is. Alleen met scherpe messen en nooit over metaal (spijker, schroeven) schaven. De pendelbeschemkap en de zijdelingsse messenwalsbeschemming要去enlicht te bewegen zijn. De pendelbeschemkap mag alleen bij stationair werken vergrendeld worden. Beschemkapinstelling alleen via de greep of automatisch door het werkstuk. De schaal mag stationair alleen in de Atlas Copco stationairinrichting of in de Atlas Copco africht- en schaalinrichting in werking worden gezet. Machine eerst na het uitlopen van de messenwals wegleggen. Niet aan de draaiende delen komt.
Geluidsmeet-waarden	Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 87 dB (A). Geluidsvermogenniveau = 100 dB (A). Draag oorbeschermers!
Trillings-meetwaarden	Kenmerkend is dat de hand-arm vibratie minder is dan 2.5 m/s2.
Toepassing	De schaal schaat vlakken en sponningen en kanten. Dit apparaatuitsluitend gebruiken voor normalaagebruik, zoals aangegeven.
Netaansluiting	Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluten. Aansluiting is ook aan kontaktdozen zonder randaarde möglichk aan de machine is geisoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.
Extra toebehoren	Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in once katalogi.
NEDERLANDS	25 H 500, H 750, HB 750, HBE 800

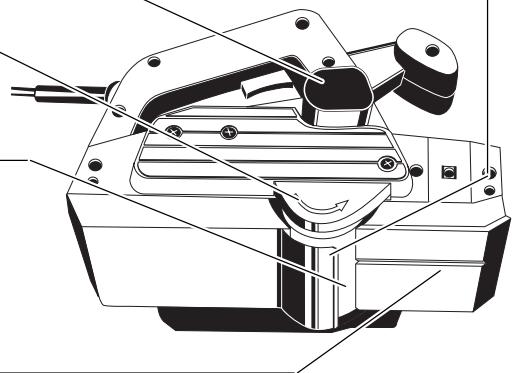

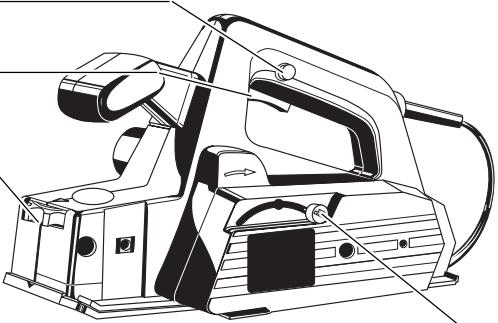

Beschrijving

Inschakelen van de machine is pas mogelijk na het indrukken van de inschakelvergrendeling (voor uw veiligheid).

Schakelaar

Traploze spaandiepte-instelling via het stelwiel.

Begrenzing van het onbelaste toerental, dus geruisloze loop. Het toerental neemt af bij het belasten van de machine. (alleen bij de HBE 800)

Geïntegreerd afzuigkanaal voor aansluiting van spaanafzuiging.

Messenwalsbeschermer zelfstandig terugzwenkend bij het schaven van sponningen.

In de messenwals kunnen geplaatst worden: hardmetaal kantelmessen, disselmessen en schaafmessen met spanaanbreekgroeven (voor betere spaanafvoer bij de spaanafname). De disselmessen en schaafmessen met spanaanbreekgroeven zijn apart te verkrijgen.

Afgeschuinde schaafzool voor beter bewerken van het materiaal en met V-groef voor het schaven van randen.

Pendelbeschermkap zelfstandig terugzwenkend of met de hand via de greep in te stellen.

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van dit product voorbehouden.

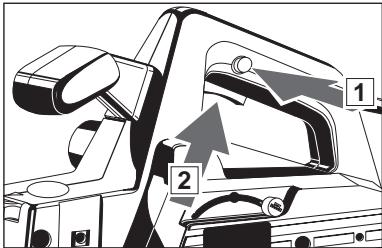

In-/uitschakelen

Uit veiligheidsoverwegingen is de machine van een inschakelvergrendeling voorzien en de aan-uitschakelaar is niet te vergrendelen.

Inschakelen: inschakelvergrendeling en dan aan-uitschakelaar indrukken.

Uitschakelen: aan-uitschakelaar loslaten.

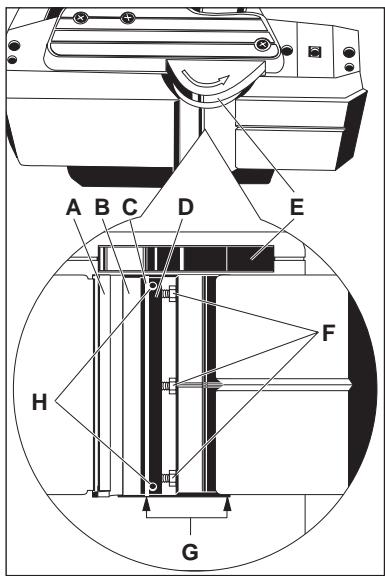

Verwisselen van de schaafmessen

Voor alle werkzaamheden aan de machine de stekker UIT de contactdoos trekken.

Zodra een snede van het schaafmes bot is, het schaafmes omkeren resp. na slijtage nieuwe schaafmessen inzetten (alleen paarsgewijs).

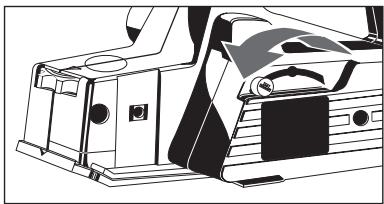

1. Pendelbeschermkap met greep terugzwenken en vasthouden.
2. Schroeven (F) maar rechts draaiend losdraaien.
3. Messenwalsbeschermer (E) maar onder drukken en spanelement (D) compleet met schaafmes zijdelings verwijderen.
4. Schaafmes uit het spanelement nemen.
5. Spanelement (D) en messenwals (B) reinigen.
6. Nieuw mes in het spanelement schuiven, erop letten dat de nokken van het spanelement in de groef van het schaafmes grijpen.
7. Spanelement met het mes zo in de messenwals schuiven, dat de zijkant van het mes en de zijkant van het huis (G) goed afsluiten.
8. Spanelement tegen de wals drukken en vastklemmen. Hiervoor schroeven (F) linksom draaiend vastdraaien.
9. Messenwals 180° verdraaien en het andere mes verwisselen.

Justeerschroeven (H) niet verstellen. Spanelementen zijn reeds gejusteerd.

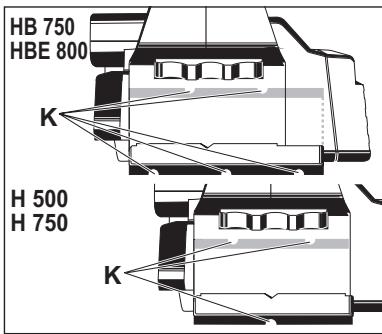

Bij gebruik van messen met spaanbreekgroeven (K) altijd messen met het goede aantal groeven monteren.

Controleer of het schaafmes niet tegen het werkstuk aanloopt.

Messen en spanelementen alleen paarsgewijs uitwisselen.

Monteren van disselmessen.

Disselmessen alleen compleet met de hiervoor bestemde spanelementen monteren.

Disselmes en spanelement in de wals zetten en met de justeerschroeven zo instellen, dat het golfdal van het disselmes met de hoogte van de zool overeenstemt.

Stelwiel moet hierbij op "0" staan.

Erop letten, dat het mes en de zool parallel lopen.

Spaandiepte m.b.v. stelwiel op 0,2 mm (max. 0,4 mm) instellen.

Instellen van de spaandiepte.		Met stelwiel: Per klik is dit 0,1 mmIn stand P zijn de messen in het huis verzonken.
Spaanafzuiiging (Toebehoren*)		Aan de machine is een stofzak of met een adapter de slang van de Atlas Copco alleszuiger of huishoud stofzuiger aan tesluten. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Parallelaanslag (Toebehoren*)		De schaafzowel de sponning bredte is na het monteren van de parallel aanslag aan de schaalverdeling instelbaar. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Sponningdiepte-aanslag (Toebehoren*)		Met de sponningdiepte aanslag kan een sponningdiepte van 0-16 mm ingesteld worden. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Werkrichtlijnen		Grijp nooit in de bevarenzone van de ropende messen. Gebruik Machine met de voorste plaat op het werkstuk zetten en inschakelen, voordat de messen het werkstuk aanraken en dan gelijkmatig over het werkstuk voeren. De geopende pendel beschermkap sluit zich vanzelf als de machine worden opgetild. Het sluiten kan ook met hefboom geschieden. De V-groef in de zool maakt het möglichk kanten te schaven. Span dikte instelling eerst op P zetten. Daarna de gewenste bredte indestellen.
Onderhoud		Altijd de luchtspleten van de machine schoonhonden. Verharzten Späneauswurf mit einem mit Terpentinersatz geträkten Tuch reinigen. Wanner u ervan verzekerd wiltঃn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per Jaar door een erkende AEG sevicedienst te latenten kontraleren op o.a. versleten koolborstels. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke nicht vermeld worden, können het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijnrecht, Nederland 852.
NEDERLANDS	28	H 500, H 750, HB 750, HBE 800

Wij verklaren dat dit product voldoet aan de volgende normen of normatieve documenten: EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 73/23/EG, 89/336/EG
