H 500 - Pora AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköhöylä
Merkki	AEG
Malli	H 500
Ottoteho	500 W
Höyläysleveys	82 mm
Leikkaussyvyys	0 - 1,6 mm
Urasyvyys	0 - 16 mm
Tyhjäkäyntinopeus	17 000 min⁻¹
Paino	2,5 kg
Virtalähde	Yksivaiheinen vaihtovirta, kaksoiseristys
Verkkojännite	Katso tyyppikilvestä
Äänenpainetaso	87 dB(A)
Äänitehotaso	100 dB(A)
Tärinä (kyynärvarsi)	< 2,5 m/s²
Imukyky	Pölynimurin liitäntä (lisävaruste)
Terätyyppi	Kääntyvät kovametalliterät, karkeat, lastunmurtajat
Turvallisuus	Käynnistyksen lukitus, heilurisuojus, akselinsuojus
Huolto	Puhdista ilmanottoaukot, hartsi tärpätillä
Harjojen tarkastus	Vuosittain AEG-huollossa
Mukana tulevat lisävarusteet	Yhdensuuntaisohjain, ponttausohjain (valinnainen)
Varaosat	Alkuperäiset AEG-varaosat, räjäytyskuva saatavilla
Vaatimustenmukaisuus	EN 50144, EN 55014, EY-direktiivit

Usein kysytyt kysymykset - H 500 AEG

Kuinka käynnistää höylä H 500?

Turvallisuussyistä paina ensin turvallisuuslukitusta, sitten käynnistys/pysäytys-kytkintä.

Kuinka säätää leikkaussyvyys?

Käännä asteikollista nuppia: jokainen asteikon jakso vastaa 0,1 mm. Asento 'P' vetää terät sisään.

Kuinka vaihtaa höyläterät?

Irrota työkalu verkkovirrasta. Käännä suojuksen vipua, löysää ruuvit (F), irrota kiristin (D) ja terät. Aseta uudet terät kiristimeen ja aseta kokonaisuus takaisin. Kiristä ruuvit vasemmalle.

Voinko käyttää höylää paikallaan asennettuna?

Kyllä, vain sopivan AEG-paikallaanasennuslaitteen kanssa. Älä koskaan lukitse heilurisuojusta paitsi tässä tapauksessa.

Mitä teriä käyttää havupuulle?

Käytä karkeita höyläteriä tai teriä, joissa on lastunmurtourat paremman lastunpoiston saavuttamiseksi.

Kuinka liittää pölynimuri?

Liitä pölypussi tai imuletku, jossa on sovitin, integroituun imukanavaan. Pölynimurin on sovelluttava puupölylle.

Mitä tehdä, jos kone tärisee epänormaalisti?

Tarkista terien kunto: niiden on oltava terävät ja hyvin kiristetyt. Vaihda tylsät terät koko sarjana. Jos tärinä jatkuu, ota yhteys AEG-huoltoon.

Kuinka huoltaa höylä?

Puhdista ilmanottoaukot kuivalla liinalla. Hartsi poistetaan tärpättiin kastetulla liinalla. Tarkistuta hiiliharjat vuosittain.

Voinko käyttää muita kuin AEG-teriä?

Ei, käytä vain alkuperäisiä AEG-osia ja -lisävarusteita turvallisuuden ja suorituskyvyn varmistamiseksi.

Mistä löydän laitteen räjäytyskuvan?

Ota yhteyttä AEG-huoltopisteeseen ja ilmoita tyyppikilven kymmennumeroinen numero.

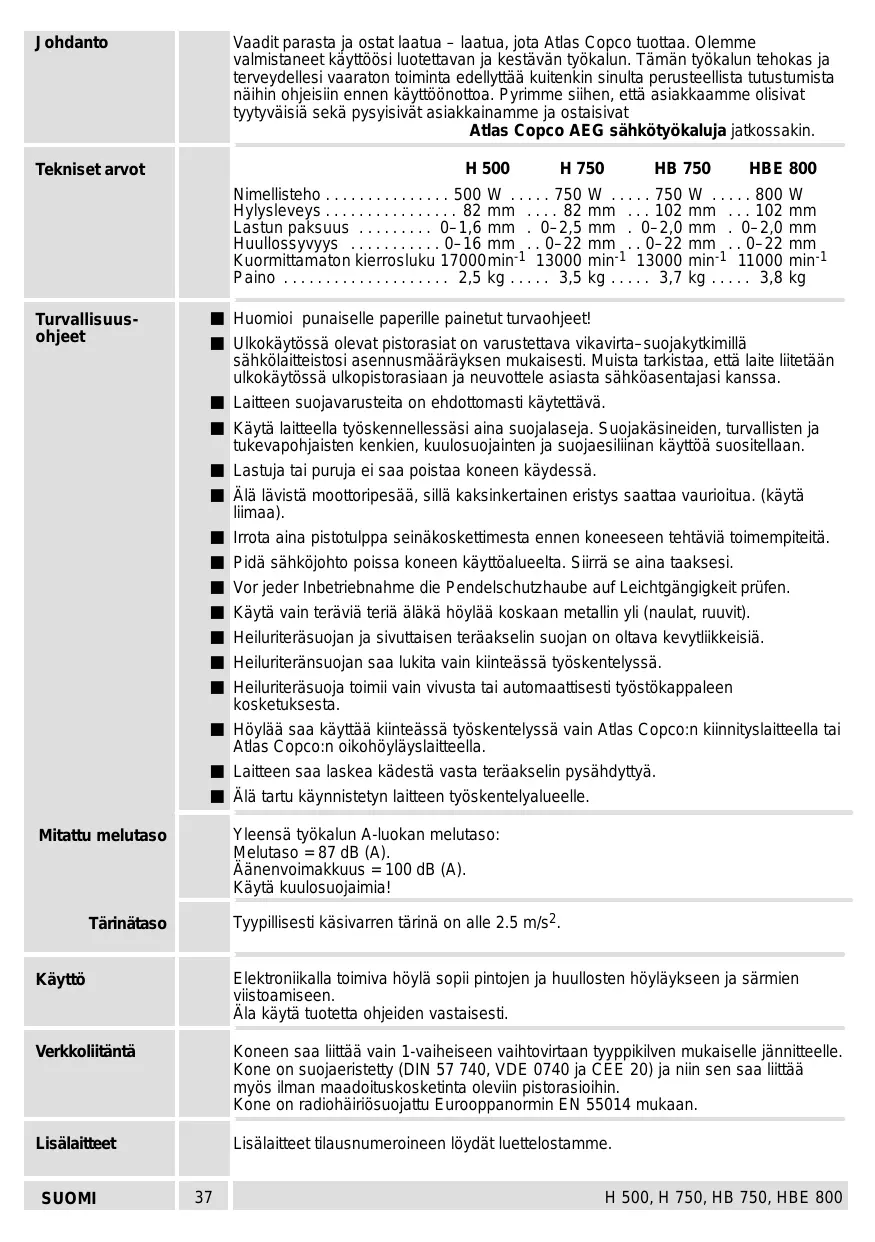

KÄYTTÖOHJE H 500 AEG

Johdanto	Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käytöösi luotettavan jakestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttää kutenkin sinulta perusteellista tutustumista nähin ohjeisinnen ennen käytöönottoa. Pyrimme sihen, etta asiakkaamme olisivat tyytväisiä sekä pysysivät asiakkainamma je Ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin.
Tekniset arvot	H 500 H 750 HB 750 HBE 800 Nimellisteho 500 W 750 W 750 W 800 W Hylysveeys 82 mm 82 mm 102 mm 102 mm Lastun paksuus 0–1,6 mm 0–2,5 mm 0–2,0 mm 0–2,0 mm Huulssyyvys 0–16 mm 0–22 mm 0–22 mm 0–22 mm Kuormittamaton kierrosluku 17000min-1 13000 min-1 13000 min-1 11000 min-1 Paine 2,5 kg 3,5 kg 3,7 kg 3,8 kg
Turballisu-ohjeet	■ Huomioi punaiselle paperille poinetut turvaohjeet! ■ Ulkokäytössä olevat pistorasiat on varustettava vikavirta-suojakytkimilä sähkölaitiestosi asennusmaäräyksen mukaisesti. Muista tarkistaa, etta laite liitetään ulkokäytössä ukkopistorasiaan ja neuvottele asiasta sähköjasentajasi kanssa. ■ Laitteen sujavarusteita on ehdottomasti käytettävä. ■ Käytä laitteella työskennellessä iina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainen ja suojaesiliinan na käytöä suositellaan. ■ Lastuja tai puruja ei saa poistaa koneen käydessä. ■ Älä lavistä moortoripesä, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). ■ Irrota aina pistotulppa seinäkosketimasta ennen koneeseen tehtäviä toimempiteitä. ■ Pidä sähköjohto poissa koneen käytövalueelta. Siirrä se aina taaksesi. ■ Vor jeder Inbetriebnahme die Pendelschutzhaube auf Leichtgangigkeit prüfen. ■ Käytä vain teräviä terä aläkä höyläa koskaan metallin yli (naulat, ruuvit). ■ Heiluriteräsojan ja sivuttaisen teräakselin suojan on oltava kevtylikkeisiä. ■ Heiluriteränsuojan saa lukita vain kiinteässä työskentelyssä. ■ Heiluriteräsoju toimii vain vivusta tai automaattisesti työstkappaleen kosketuksesta. ■ Höyläa saa käytäa kiinteässä työskentelyssä vain Atlas Copco:n kiinitslaitteella tai Atlas Copco:n oikohöyläyslaitteella. ■ Laiteen saa laskea kädestä vasta teräakselin pysähdyttyä. ■ Älä tartu käynistetyn laiteen työskentelyvalueelle.
Mitatto melutasoso	Yleensä työkalun A-luokan melutasao: Melutasao = 87 dB (A). Äänenvoimakkuus = 100 dB (A). Käytä kuulosuojaimia!
Tärinātasoso	Typillisesti käsivarren tärinä on alle 2.5 m/s2.
Käytto	Elektroniikkalla toimiva höylä SOPPI pintojen ja huulosten höyläykseen ja sarmien vistoamiseen. Ala käytä tuotetta ohjeiden vastaisesti.
Verkkolitiäntä	Koneen saa liittäa vain 1-vaileiseen vailtovirtaan typpikilven tyyppikilven mukaiselle jännitteelle. Kone on sujoeristety (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittäa myös ilman maadoituskosketinta olevin pistorasioihin. Kone on radiohärisuojattu Eurooppomanmin EN 55014 mukaan.
Lisälaitteet	Lisälaitteet tilausnumberoineen lóydät luettelostamme.
SUOMI	37 H 500, H 750, HB 750, HBE 800

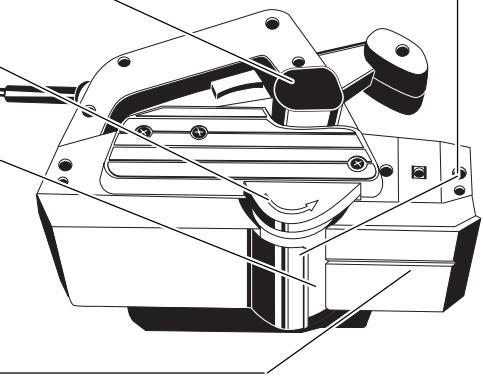

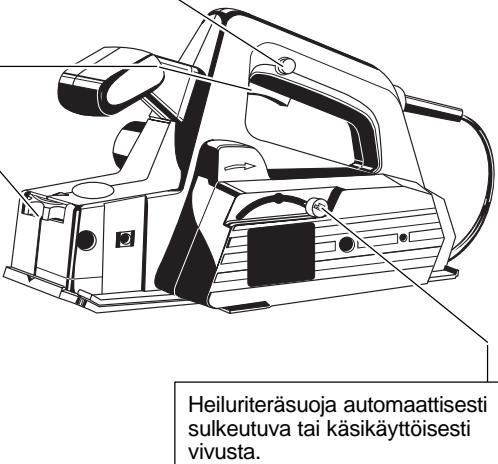

Toimintakuvaus

Kone käynnistyy vain painamalla myös käynnistyspainikkeen varmistinta.

Kytkin

Lastun paksuuden säätö portaattomasti säätöpyörästä.

Vähämeluinen käynti kuormittamattoman kierroslukurajoittimen ansiosta - laitteen rasituksen vaihtuessa kierrosluku pienenee. (vain mallissa HBE 800)

Integroitu imukanava purunimuria varten.

Teräakselin suoja itsestään sulkeutuva huollettaessa.

Teräakseliin voidaan kiinnittää kovametallikäyttöterä, aaltotera ja lastunrikkoauralla varustettu terä (parempi lastun poisto suurella lastumäärällä). Aaltotera ja lastunrikkoauralla varustettu terä ovat saatavissa lisävarusteina.

Viiston höylänpohjan ansiosta parempi asettelu höylättävään pintaan ja V-urallisena särmien viistoukseen.

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään.

Käynnistyskytkin

Turvallisuussyistä on ko. sähkötyökalu varustettu kytkemisen estolla ja On-Ei-kytkintä ei voi lukita.

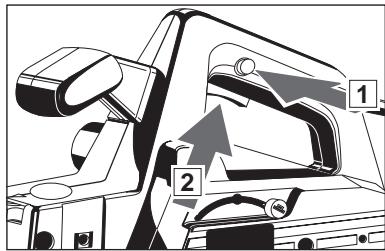

Käynnistys: Paina varmistimesta ja sitten käynnistyskytkimestä.

Pysäytys: Käynnistyskytkimen vapautus.

Terien vaihto

Irrota aina pistotulppa seinäkytkimestä ennen koneeseen tehtäviä toimenpiteitä.

Kun höylän terä tylsyy, käännä. Jos kääntöpuolikin on jo tylsä, vaihda terä (terät vaihdetaan aina pareittain).

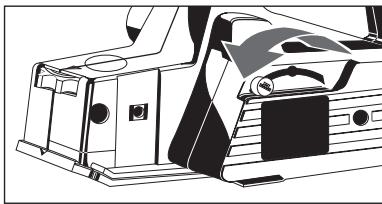

1. Heilauta heiluriteräsuojaa vivusta paikaltaan ja pidä sitä kiinni.

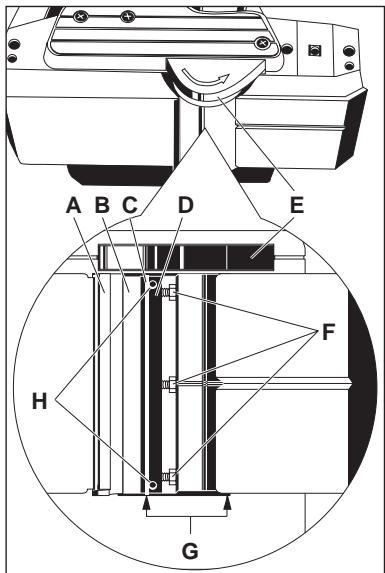

2. Löysää ruuvit (F) myötäpäivään kääntämällä.
3. Paina teräakselin suoja (E) alas ja vedä kiinnitysosa (D) kokonaan terän kanssa sivuttain ulos.
4. Vedä terä irti kiinnitysosasta.
5. Puhdista kiinnitysosa (D) ja teräakseli (B).
6. Työnnä uusi terä sivuttain kiinnitysosan kanssa reunan tasalle ja tarkista, että kiinnitysosan nokat tarttuvat terän uraan.
7. Työnnä uudella terällä varustettu kiinnitysosa teräakseliin niin, että terän ja vaipan (G) reunat ovat samassa linjassa.
8. Paina kiinnitysosa teräakselia vasten ja kiristä ruuvista (F) vastapäivään kääntämällä.
9. Kierrä teräakselia 180 astetta ja vaihda toinen teräsarja kuvatun mukaisesti.

Säätöruuveihin (H) ei saa koskea, kiinnitysosat on säädetty valmistajan toimesta!

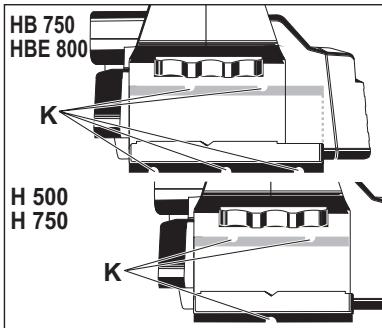

Lastunrikkojaurilla varustettuja teriä (K) käytettäessä on asennettava aina eriuraiset teräparit.

Tarkista, että terä ei hankaa vaippaan.

Terät ja kiinnitysosat saa vaihtaa vain pareittain!

Aaltoterien asennus

Aaltoterät saa asentaa vain täydellisenä sarjana kiinnitysosien kanssa.

Aseta aaltotera ja kiinnitysosa teräakseliin ja käännä säätöruuvista niin, että aaltoterän aallonpohja sopii höylän pohjan kanssa yhteen.

Säätöpyörä käännetään asentoon "0".

Tarkista, että terä ja pohja ovat yhdensuuntaiset.

Säädä höyläyssäätöpyörä lukemaan 0,2 mm (enintään 0,4 mm)

Lastunpaksuude n säätö	Saatöpyörälla. Uritus on 0,1 mm:n välein. Asennossa "p" (lepoasento) ovat terät rungon sisälla.
Purunimulaite (Lisälaite*)	Koneeseen voi liittä pölypussin tai adapterilla imulektun. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Suuntaisohjain (Lisälaite*)	Höyläys- tai huillosleveyden voi säätä suuntaisohjaimen asteikolla. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Huulresvyys- ohjain (Lisälaite*)	Hullossvyddenohjaimella vopi säätä huullossvydden 0-16 mm. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Käytövihjeitä	Älä koskaan vie kasiä käynissä olevan koneen vaarallisille alueille. Aseta pohjaleyn etureuna työkappaleen pälle ja kytke kone käyntiin ennenkuin höylänterät koskettavat työkappaletta, ja kuljeta sitten konetta tasaisesti. Avautuva teräsojua sulkeutuu itsestään kun kone nestetaan ylös. Sitä voin käytää myös vivulla. V-ura etupöydässä mahdollstaa varman reunojen viistämisen. Aseta lastunpaksuuden säätö ensin asentoon "p". Säädä se sitten kulloink halutun viistämisleveyden mukaan.
Huolto	Pidä moottorin ilmanottoaukot puhtaina. Puhdista pihkaantunut lastunpoistolaite terpentiniin kostutetulla rievulla. Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hilet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammatitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käytöohjessaa kuvattujen osien vaïdhossa. (esite takuu/huoltoliikeluttelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopirustuksen ilmoittamalla arokilven kymmenerouisen numeron seuraavasta oositteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
SUOMI	40	H 500, H 750, HB 750, HBE 800

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardointiasiakirjojen vaatimusten mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 seuraavien sääntöjen mukaisesti: 98/37/EY, 73/23/EY, 89/336/EY

Jürgen Ströbel

Production Manager

Atlas Copco

Copyright 1998

Atlas Copco Electric Tools GmbH

P.O. Box 320
