BEDIENUNGSANLEITUNG H 500 AEG

D Gebrauchsanleitung

Bitte lessen und aufbewahren.

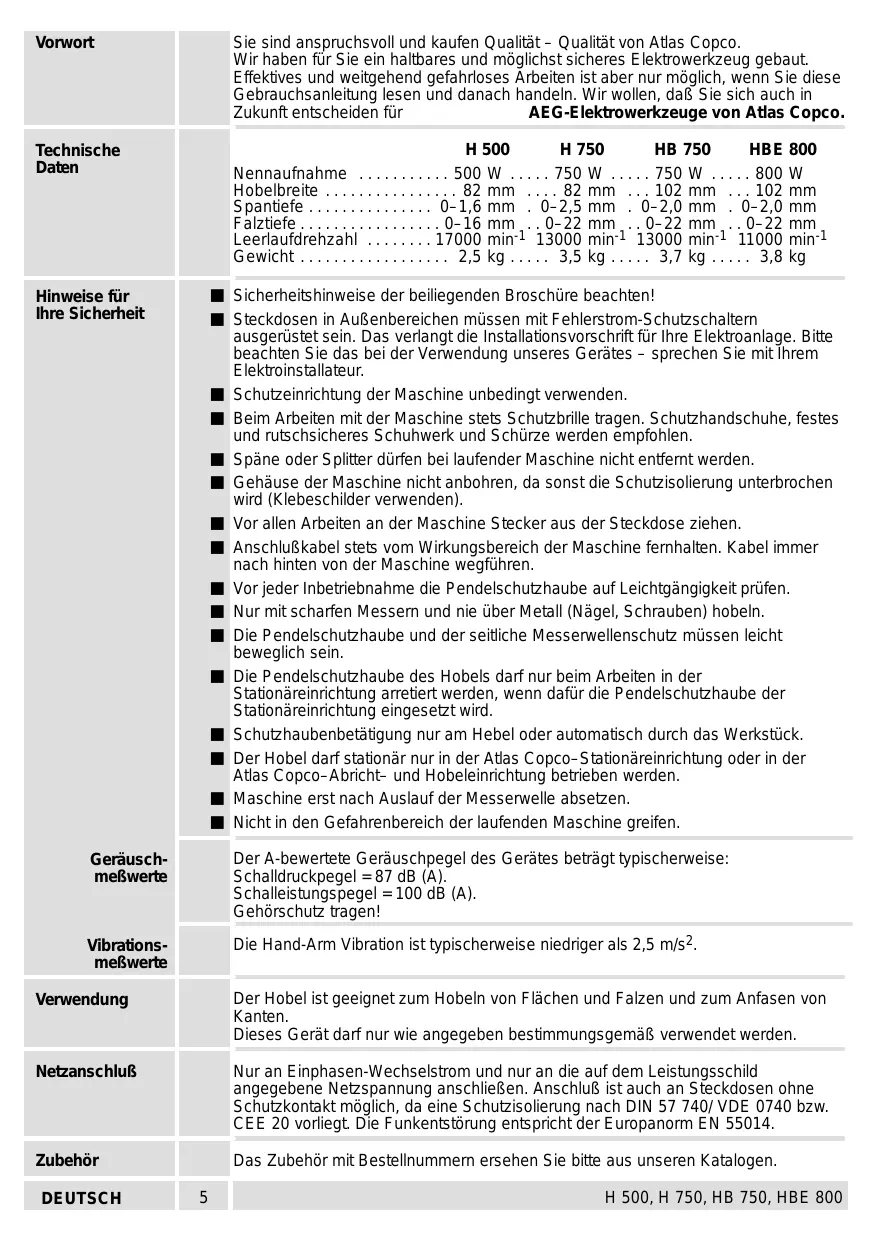

Vorwort	Sie sind anspruchsvoll und kaufen Qualität – Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefährloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lessen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	H 500 H 750 HB 750 HBE 800 Nennaufnahme 500 W 750 W 750 W 800 W Hobelbreite 82 mm 82 mm 102 mm 102 mm Spantiefe 0–1,6 mm 0–2,5 mm 0–2,0 mm 0–2,0 mm Falztiefe 0–16 mm 0–22 mm 0–22 mm 0–22 mm Leerlaufdrehzahl 17000 min-1 13000 min-1 13000 min-1 11000 min-1 Gewicht 2,5 kg 3,5 kg 3,7 kg 3,8 kg
Hinweise für ihre Sicherheit	Sicherheitshinweise der beiliegenden Broschüre beachten! Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für ihre Elektronanlage.itte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit ihrem Elektroinstalleur. Schutzeinrichtung der Maschine unbedingt verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. Späne oder Splitter dürfen bei laufender Maschine nicht entfern werden. Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden). Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten. Vor jeder Inbetriebnahme die Pendelschutzhaube auf Leichtgangigkeit prüfen. Nur mit scharfen Messern und nie über Metall (Nägel, Schrauben) hobeln. Die Pendelschutzhaube und der seitliche Messerwellenschutz müssen leicht beweglich sein. Die Pendelschutzhaube des Hobelsarf nur beim Arbeiten in der Stationäreinrichtung arretiert werden, wenn davon die Pendelschutzhaube der Stationäreinrichtung eingesetzt wird. Schutzhaubenbetätigung nur am Hebel oder automatisch durch das Werkstück. Der Hobelarf stationär nur in der Atlas Copco-Stationäreinrichtung oder in der Atlas Copco-Abricht- und Hobeleinrichtung betrieben werden. Maschine erst nach Auslauf der Messerwelle absetzen. Nicht in den Gefahrenbereich der laufenden Maschine greifen.
Gerausch-meißwerte	Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 87 dB (A). Schalleistungspegel = 100 dB (A). Gehörschutz/TRagen!
Vibrations-meißwerte	Die Hand-Arm Vibration ist typischerweise niedriger als 2,5 m/s2.
Verwendung	Der Hobel ist geeignet zum Hobeln von Flächen und Falzen und zum Anfasen von Kanten. Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendent werden.
Netzanschluß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschuld angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.
Zubehör	Das Zubehör mit Bestellnummern ersehen Sieitte aus unseren Katalogen.
DEUTSCH	5 H 500, H 750, HB 750, HBE 800

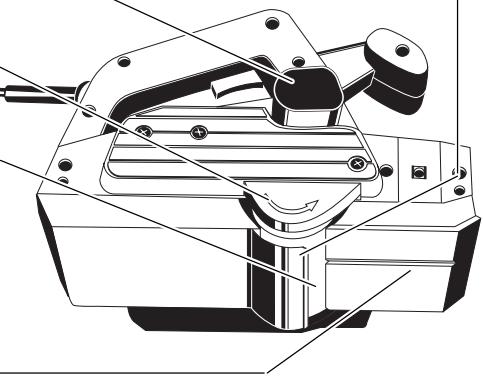

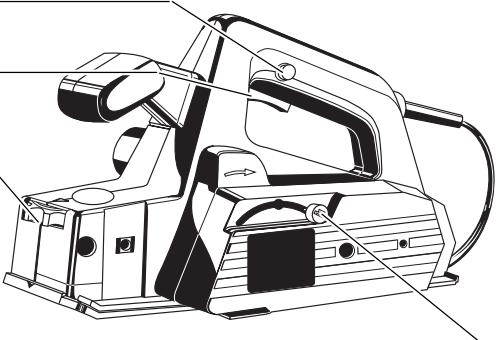

Kurzbeschreibung

Ein Einschalten der Maschine ist erst nach Drucken der Einschalsperre möglich (für ihre Sicherheit).

Schalterdrücker

Stufenlose Spantiefeneinstellung über Stellrad.

Leerlaufdrehzahlbegrenzung für
geräuscharmen Lauf - die Drehzahl wird bei
Entlastung der Maschine vermindert.
(nur bei HBE 800)

Integrierter Absaugkanal zum Anschluß einer Späneabsaugung.

Messerwellenschutz selbstätig zurückschwenkend beim Falzen.

In die Messerwelle konnen
Hartmetallwendemesser, Rustikalhobelmesser und Hobelmesser mit Spanbrechernuten (für bessere Spanabsaugung bei großer Spanabnahme) eingesetzt werden. Rustikalhobelmesser und Hobelmesser mit Spanbrechernuten sind als Zubehör erhältlich.

Abgeschragte Hobelsohle zum besseren Ansetzen am Material und mit V-Nut zum Anfasen von Kanten.

Pendelschutzhaube selbstätig zurückschwenkend oder von Hand am Hebel zu betätigten.

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

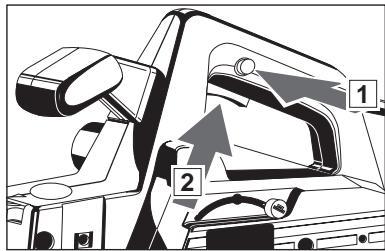

Ein-/Ausschalten

Aus Sicherheitsgrunden ist das Elektrowerkzeug mit einer Einschalsperre versehen und der Ein-/Ausschalter laßt sich nicht arretieren.

Einschalten:
Einschalsperre (1) und dann Ein-/Ausschalter (2) drucken.

Ausschalten: Ein-/Ausschalter loslassen

Wechsel der Hobelmesser

Vor allen Arbeitsen an der Maschine Stecker aus der Steckdoseziehen.

Sobald eine Schneide des Hobelmessers stumpf ist, Hobelmesser wenden bzw. nach deren Verschleiß neue Hobelmesser einsetzen (nur pauarweise!).

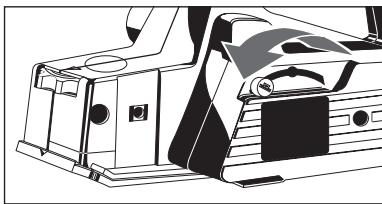

1. Pendelschutzhaube mit dem Hebel zurückschwenken und festhalten.

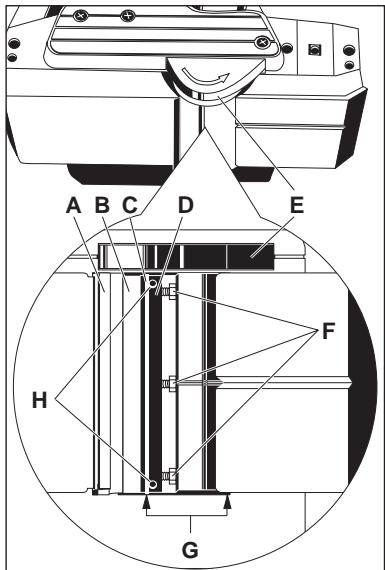

2. Schrauben (F) nach rechts drehend loseen.
3. Messerwellenschutz (E) nach unter drücken und Spannelement (D) komplett mit Hobelmesser seitlich herausziehen.
4. Hobelmesser aus Spannelement herausziehen.
5. Spannelement (D) und Messerwelle (B) reinigen.
6. Neues Hobelmesser seitlich in Spannelement bündig einschieben, darauf achten, daß Nocken des Spannelements in Hobelmessernut eingreift.
7. Spannelement mit neuem Hobelmesser so in die Messerwelle einschieben, daß Hobelmesserkante und Gehäusekante (G) bündig abschieden.
8. Spannelement gegen Messerwelle drücken und verklemmen, hierzu Schrauben (F) linksdrehend festziehen.
9. Messerwelle um 180^ verdrehen und zweiten Hobelmessersatz wie beschrieben wechseln.

Justierschrauben (H) nicht verstellen,
Spannelemente sind werkssheitig justiert!

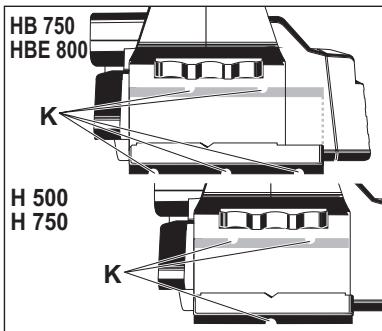

Bei Verwendung von Hobelmessern mit Spanbrechernuten (K) immer Messerpaare mit entsprechlicher Nutenanzahl einsetzen.

Kontrollieren, daß Hobelmesser nicht am Gehäuse streifen.

Hobelmesser und Spannelemente nur paarweise austauschen!

Einbau von Rustikalholbelmessern

Rustikalhobelmesser nur komplett mit zugehörigen Spannelementen einbauen.

Rustikalhobelmesser und Spannelement in Messerwelle einseten und mit Justierschrauben so eingten, daß das Wellental des Rustikalhobelmessers mit der Hobelsohle übereinstimmt.

Einstellrad muß hierbei auf "0" stehen.

Darauf achten, daß Hobelmesser und Hobelsohle parallel sind.

Spantiefe am Einstellrad auf 0,2mm (max 0,4 mm) einstellen.

Einstellen der Spantiefe	Mit Stellrad. Die Rastung erfolgt in 0,1 mm-Schritten. In Stellung "P" (Parkstellung) sind die Hobelmesser im Gehäuse versenkt.
Späneabsaugung (Zubehör*)	An das Gerät ist ein Staubsack oder mit einem Adapter ein Saugschlauch für Späneabsaugung mit einem Naß- und Trockensauger oder einem Haushaltsstaubsauger anschließbar. * Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.
Parallelanschlag (Zubehör*)	Die Hobelbreite bzw. Falzbreite ist nach Anbau des Parallelanschlags an der Skala einstellbar. * Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.
Falztafenan-schlag (Zubehör*)	Am Falztiefenanschlag kann die Falztiefe von 0 - 16 mm eingestellt werden. * Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.
Arbeitshinweise	Nicht in den Gefahrenbereich der laufenden Messer greifen! Maschine mit der vorderen Platte auf das Werkstück setzen und einschalten, bevor die Hobelmesser das Werkstück berühren und dann gleichmäßiger über das Werkstück führen. Die Pendelschutzhaubearf nur durch das Werkstück oder mit dem Hebel betätigter werden. Die V-Nut in der vorderen Auflageplatte ermöglich ein sicheres Anfasen von Kanten. Spandicken-Einstellung zuerst auf "P" sollen. Dann je nach gewünschter Fasenbreite auf erforderlichen Wert einstellen.
Wartung	Stets die Lüftungsschlze der Maschine sauber halten. Verharzten Späneauswurf mit einem mit Terpentinersatz getränkten Tuch reinigen. Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschineomal jährlich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden. Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG Kundendienststelle auswechselnlassen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
DEUTSCH	8	H 500, H 750, HB 750, HBE 800

Sobald eine Schneide des Hobelmessers stumpf ist, Hobelmesser wenden bzw. nach denen Verschleiß neue Hobelmesser einsetzen (nur staat)!

Einstellrad muß hierbei auf "0" stehen.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EG, 89/336/EG
