GEBRUIKSAANWIJZING NSA-220 PLUS ZYXEL

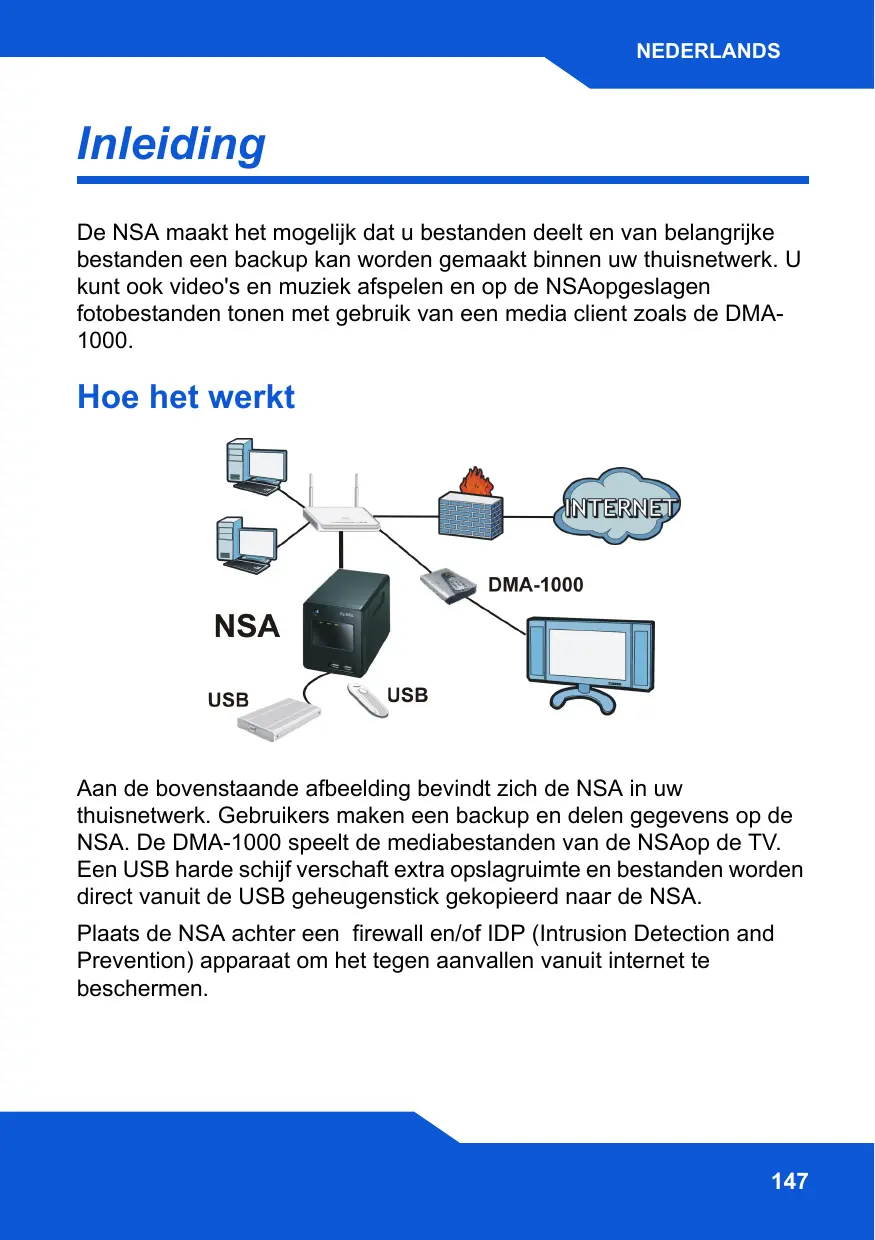

NEDERLANDS Inleiding De NSA maakt het mogelijk dat u bestanden deelt en van belangrijke bestanden een backup kan worden gemaakt binnen uw thuisnetwerk. U kunt ook video's en muziek afspelen en op de NSAopgeslagen fotobestanden tonen met gebruik van een media client zoals de DMA1000.

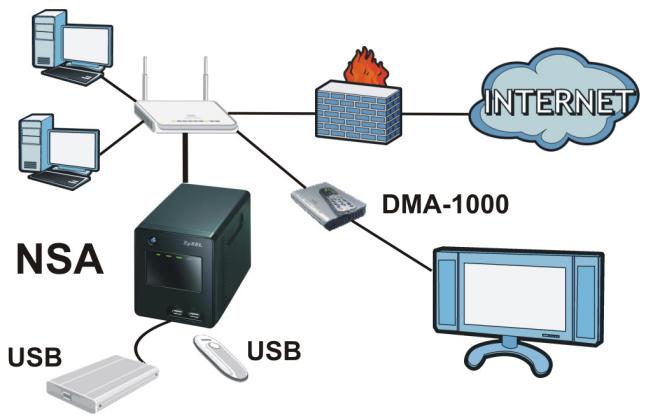

Aan de bovenstaande afbeelding bevindt zich de NSA in uw thuisnetwerk. Gebruikers maken een backup en delen gegevens op de NSA. De DMA-1000 speelt de mediabestanden van de NSAop de TV. Een USB harde schijf verschaft extra opslagruimte en bestanden worden direct vanuit de USB geheugenstick gekopieerd naar de NSA. Plaats de NSA achter een firewall en/of IDP (Intrusion Detection and Prevention) apparaat om het tegen aanvallen vanuit internet te beschermen.

Aan de Slag • Installeer Harde Schijven, 150 • Sluit de NSA aan, 153 • Toegang tot de NSA, 155 • NSA Login, 158 • Creër een Volume., 159 • Koppel de NSA aan de Netwerkschijf van uw Computer., 162 • Maak een backup van uw bestanden met gebruik van Memeo Autobackup, 164 Zie de Gebruikershandleiding op de bijgeleverde CD voor details van configuratie van alle functies van de NSA.

NEDERLANDS Voor u Begint Voor u begint heeft u het volgende nodig • NSA • Bijgevoegde CD die de NSA Discovery Utility, Memeo Autobackup program, Media Client software en Gebruikershandleiding bevat • Stroomkabel en stroombron (extern) • Bijgevoegde ethernetkabel • Eén of twee SATA I of SATA II (3,0 Gbit/s) (Serial Advanced Technology Attachment) compatibele harde schijven met 15-pin SATA stroomaanslutingen. • Kruiskop schroevendraaier om de hard disks en de disk sledes te monteren. • USB-kabel (optioneel: u hebt deze alleen nodig als u de opslagcapaciteit uit wilt breiden door compatibile USB (versie 2) drivers aan te sluiten). Het wordt aanbevolen om, indien aanwezig, de eigen externe stroomaansluiting van het USB apparaat te gebruiken. • Computer met Netwerk Interface Card (NIC) en TCP/IP geïnstalleerd. • Netwerkapparatuur zoals een switch, router of hub

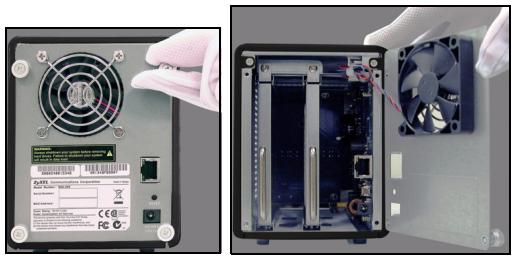

Installeer Harde Schijven Wanneer u een harde schijf op de NSA installeert en een volume creert, worden alle gegevens op de schijf gewist. Als u twee harde schijven wilt installeren en ze als RAID volumes wilt configureren (zie pagina 159), wordt voor de beste prestatie aanbevolen indien dezelfde capaciteit en model schijf wordt gebruikt. Harde schijven zijn NIET hot swappable De NSA moet uitgezet zijn voordat u harde schijven verwijdert of installeert. Het creëren van een volume formatteert de harde schijven. Alle gegevens zullen verloren gaan. Maak een reserve kopie op een andere locatie van de bestanden van de schijf alvorens de schijf in de NSA te installeren. 1. Zorg ervoor dat de stroom- en ethernetkabels van de NSA losgemaakt zijn. 2. Maak de duimschroeven op het voorpaneel los en open het.

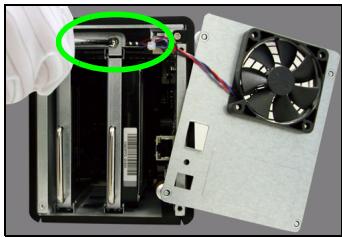

3. Gebruik een schroevendraaier om de schroef uit de disk slede te verwijderen.

4. Haal de disk slede naar buiten.

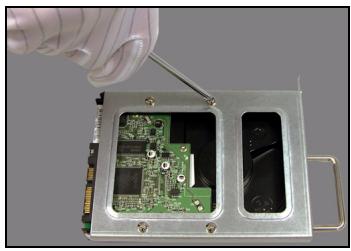

5. Plaats de schijf op een plat oppervlak met de schroefgaten naar boven. Plaats de schijflade hierop en bevestig hem met de schroeven zoals afgebeeld.

6. Zet de lade weer terug in het schijfcompartiment. Zorg ervoor dat het schroefgat aan de bovenkant zit. Duw de lade helemaal naar binnen zodat het schroefgat aan de bovenkant in lijn met het interne frame is.

7. Schroef de borgschroef weer vast.

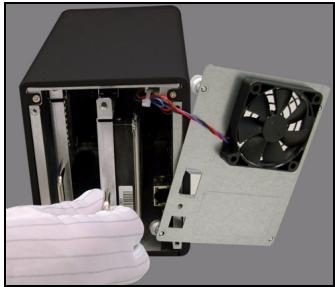

8. Herhaal stap 3 tot 7 voor een tweede harde schijf indien u die heeft. 9. Zet het achterpaneel weer op zijn plaats en draai de duimschroeven vast.

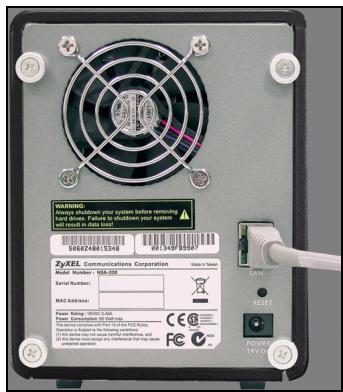

NEDERLANDS Sluit de NSA aan 1. Gebruik de.bijgeleverde Ethernetkabel om de LAN poort aan de achterkant van deNSAop een computer, switch of router op uw netwerk aan te sluiten.

2. Sluit het ene uiteinde van de STROOM aansluiting aan de achterkant van de NSA aan, en het andere uiteinde aan de externe stroombron. Sluit de externe stroombron aan op een stopcontact.

Gebruik ALLEEN de inbegrepen stroomaansluiting.

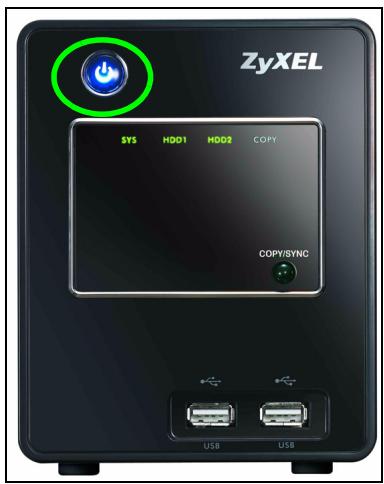

3. Druk op de aan/uit knop op de voorkant van de NSA om hem aan te zetten. Kijk naar de lampjes op het voorpaneel.

Als er geen lampjes aan gaan, controleer dan of de stroomkabel niet los zit en of de stroombron gevoed wordt.

• Het lampje van de aan/uit knop kleurt blauw. • Het SYS lampje kleurt groen nadat het apparaat met succes is aangezet (dit duurt ongeveer 50 seconden). • De HDD lampjes gaan aan als de NSA harde schijven in de schijfcompartimenten waarneemt. • De LAN poort van het achterpaneel heeft een lampje dat aangaat wanneer de internetpoort correct op uw netwerk is aangesloten. Het knippert wanneer dataverkeer wordt verzonden of ontvangen. Om de NSA uit te zetten, drukt u op de aan/uit knop en houdt deze ingedrukt totdat u een piep hoort. Laat de knop dan los.

NEDERLANDS Toegang tot de NSA Gebruik voor een Windows computer, gebruik de Discovery Utility (zie pagina 155). Gebruik voor andere soorten computers (zoals Mac of Linux), Directe Toegang (zie pagina 157).

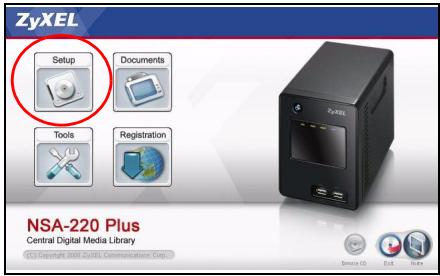

Gebruik de Discovery Utility voor toegang tot de NSA 1. Doe de bijgevoegde CD in de CD-Rom drive. Klik Installeer op het scherm dat verschijnt. Klik vervolgens op de NSA Discovery Utility link.

Als dit scherm niet verschijnt, gebruik dan Windows Explorer (Mijn Computer) om naar de CD-ROM te gaan (gewoonlijk D-schijf). Dubbelklikken op setup.exe.

2. De installatiewizard wordt gestart. Volg de instructies van het intallatieprogramma. Klik op Beëindigen om de installatie te voltooien.

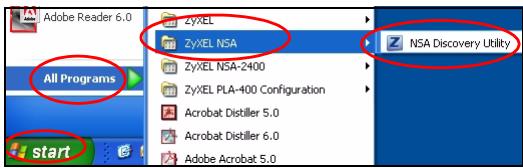

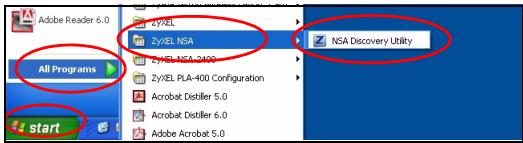

3. Klik in Windows op Start > Alle Programa's > ZyXEL NSA > NSA Discovery Utility om het programma te starten. Indien uw computer meer dan één netwerkkaart heeft, wordt u gevraagd om er één te selecteren.

4. Het programma verschaft een lijst van de NSA's op uw netwerk.

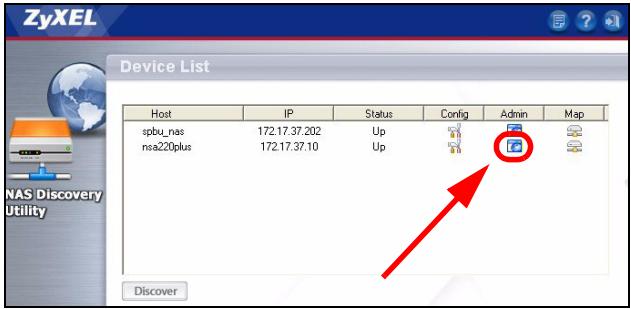

5. Klik op het Admin- icoon om het webconfigurartie login scherm te tonen ( zie pagina158). • Indien u het NSA IP address moet veranderen, klik dan op het icoon onder Config. • Om te koppelen NSA aan een Windows netwerkschijf, op het icoon klikken onder Koppelen ( zie pagina162). • Om het scherm te vernieuwen, klikken op Zoeken.

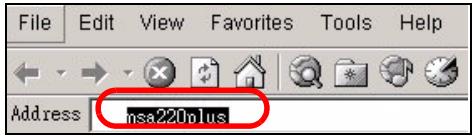

Directe Toegang Internet Explorer (of een andere webbrowser zoals Firefox). Typ ‘nsa220plus’ als website-adres en druk op [Enter] of klik Start.

NSA Login Dit deel laat u zien hoe u inlogt op de NSA en het wachtwoord van de beheerder kunt veranderen. Als u niet in het login scherm kunt komen, wordt verwezen naar de het deel "troubleshooting" achterin deze handleiding.

1. Voer de default gebruikersnaam ‘admin’ en wachtwoord ‘1234’ in en klik op Login.

De gebruikersnaam en het paswoord zijn hoofdlettergevoelig. Controleer of u niet de hoofdlettertoetsen aan heeft staan.

2. Het wordt aanbevolen om een nieuw wachtwoord aan te maken (en dit op te schrijven). Klik op Toepassen om de veranderingen op te slaan en naar het volgende scherm te gaan.

3. Het My NSA scherm verschijnt.

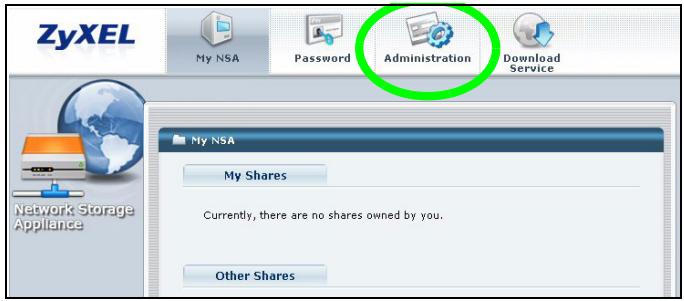

NEDERLANDS Creër een Volume. In dit deel wordt getoond hoe u een intern volume creërt in de NSA. Een volume is een opslaggebied op één of meer harde schijven. 1. Klik op Beheer.

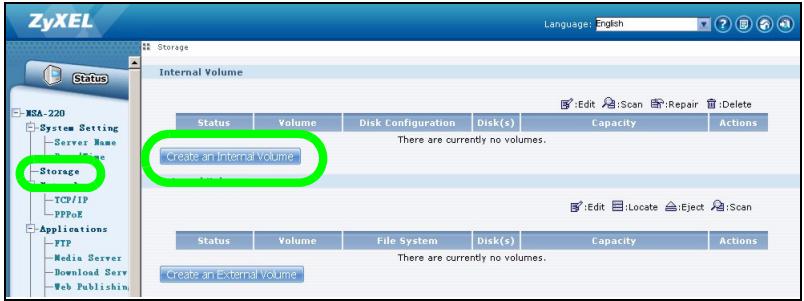

2. Als er nog geen intern volume (opslaggebied) bestaat, klik dan op Opslag in het navigatiepaneel, en klik vervolgens op Creër een Intern Volume. Indien uw harde schijf al een volume heeft dat u wilt gebruiken, sla dit deel dan over6. Voor het wissen van een bestaand volume, zie het hofdstuk OpslagSchermen in de Gebruikershandleiding.

Het creëren van een volume formatteert de harde schijven. Alle gegevens zullen verloren gaan.

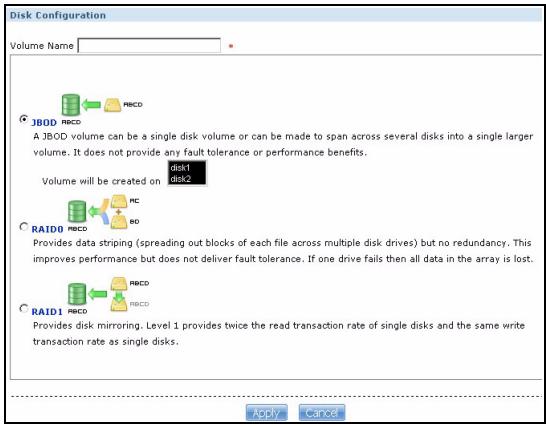

3. Als uw twee geïnstalleerde harde schijven heeft, selecteer dan een een schijfconfiguratie. • JBOD (maximale data-opslag ruimte) Gebruik de volledige opslagcapaciteit van elke schijf, ook als er twee harde schijven met verschillende opslagcapaciteiten zijn. Met twee harde schijven kunt u twee volumes creëren (één voor elke schijf), zodat uitval van de ene harde schijf geen invloed op de andere schijf heeft. Met twee harde schijven in één enkel JBOD-volume, verliest u alle data op beide schijven als één schijf uitvalt. • RAID 0 (niet aanbevolen) Heeft de hoogste schrijfsnelheden, maar als één schijf uitvalt, verliest u alle data op beide schijven. Gebruik RAID 0 alleen voor niet-essentiële data die hoge schrijfsneleiden nodig hebben (zoals video's, grafische bestanden en spelletjes). De totale data-opslagruimte is gelimiteerd tot twee keer de opslag van de kleinste schijf. • RAID 1 (aanbevolen) Maakt een schaduwkopie van de data van de ene schijf op de andere voor dataveiligheid. RAID 1 is langzamer dan RAID 0, maar u kunt alle data herstellen als een schijf uitvalt. De totale data-opslagruimte is gelimiteerd tot twee keer de opslag van de kleinste schijf.

4. Voeg een naam in in het veld Volumenaam. Klik op Apply om de creatie van het volume aan te maken.

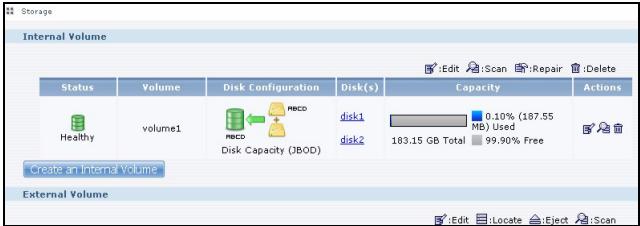

5. Wacht terwijl het volume gecreëerd wordt. 6. U kunt het volume gebruiken als de status Veilig is. Voor een RAID volume is de status Resync totdat het volume gereed is.

7. Als twee schijven geïnstalleerd worden en u een JBOD volume van één schijf gecreëerd heeft, herhaalt u de stoppen om een tweede volume op de andere schijf te creëren.

Koppel de NSA aan de Netwerkschijf van uw Computer. U slaat bestanden op de NSA op in gedeelde folders (zgn. "shares", vergelijkbaar met gedeelde Windows folders). Koppel een NSA share aan een Windows netwerkschijf om Windows Explorer te kunnen gebruiken om bestanden over te brengen naar en van de NSA. Na het koppelen van een share, kunt u de bestanden tussen uw computer en de NSA verslepen. 1. Klik in Windows op Start > Alle Programa's > ZyXEL NSA > NSA Discovery Utility om het programma te starten. Indien uw computer meer dan één netwerkkaart heeft, wordt u gevraagd om er één te selecteren.

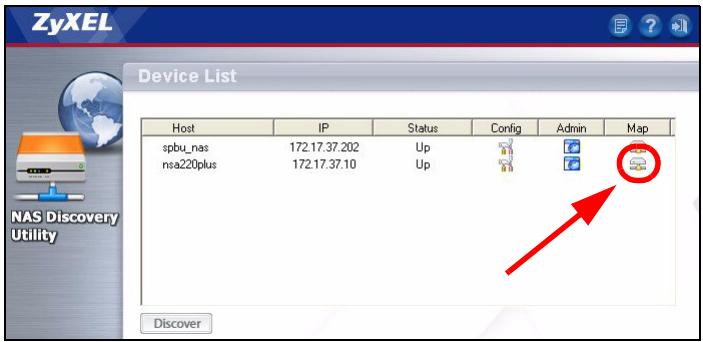

2. Het programma verschaft een lijst van de NSA's op uw netwerk. Klik op het KOPPELEN icoon in de zoekhulp.

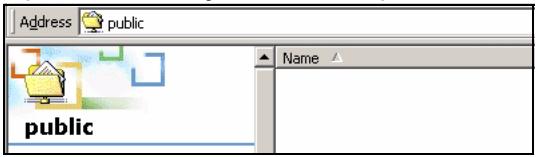

3. In Windows Explorer verschijnt de NSA openbare map.

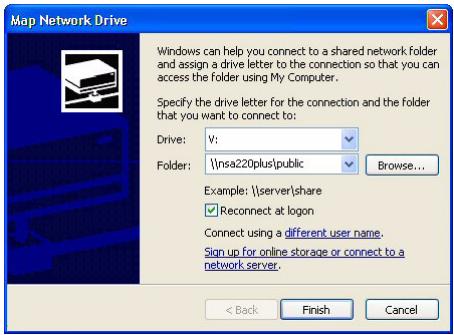

4. Klik Instrumenten > Koppel Netwerkschijf. Selecteer in het Schijf veld een schijfletter om te gebruiken voor de NSA. Selecteer in het Map veld de NSA (u moet misschien bladeren om dit te vinden).

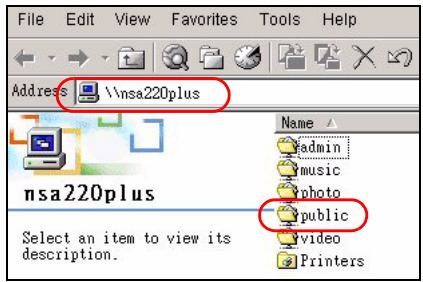

5. Als het programma niet geïnstalleerd is op uw computer, kunt u Windows Explorer openen en twee backslashes intoetsen gevolgd door deNSA servernaam (nsa220plus standaardadres) of het IPadres.

Maak een backup van uw bestanden met gebruik van Memeo Autobackup Gebruik de Memeo Autobackup software op de CD om geselecteerde bestanden automatisch een backup te maken vanaf uw computer op de NSA elke keer als u de bestanden wijzigt.

Vereisten Memeo Autobackup werkt met Windows 2000 Werkstation met Service Pack 6, Windows XP Pro, of Windows XP Home Edition.

Memeo Autobackup Installatie en Setup. Het Memeo Autobackup programma gebruikt dezelfde netwerkpoort als het programma om de NSA te doorzoeken. Om een poortconflict te vermijden, dient u het programma uit te zetten alvorens Memeo Autobackup te gebruiken..

1. Omdat de computer opnieuw aangezet moet worden, dient u andere bestanden en programma's te sluiten alvorens de Memeo Autobackup Software te installeren.

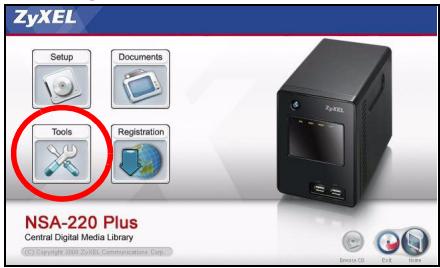

2. Doe de bijgevoegde CD in de CD-Rom drive. Klik op het Instrumenten icoon op het scherm dat verschijnt. Klik dan op Memeo Instant Backup Software.

Als dit scherm niet verschijnt, gebruik dan Windows Explorer (Mijn Computer) om naar de CD-ROM te gaan (gewoonlijk D-schijf). Dubbelklikken op setup.exe.

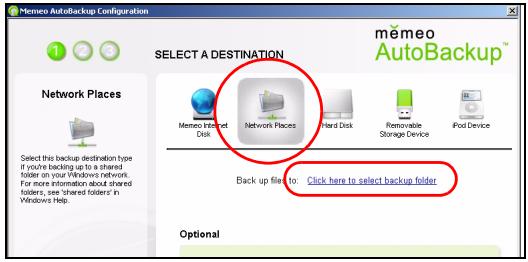

3. Volg de instructies om de software te installeren. Memeo Autobackup vereist Microsoft.NET versie 1.1. De wizard installeert dit voor uw als het nog niet op uw computer aanwezig is. 4. Wanneer het volgende scherm getoond wordt, klik dan op Mijn Netwerklocaties en klik op de link om uw backup-map te selecteren.

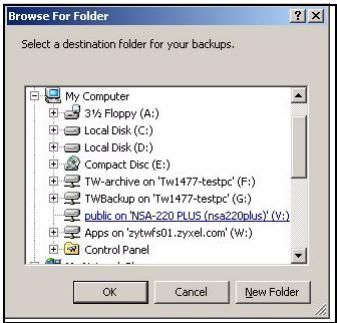

5. Selecteer de mapped lokaties van de NSA en klik op OK.

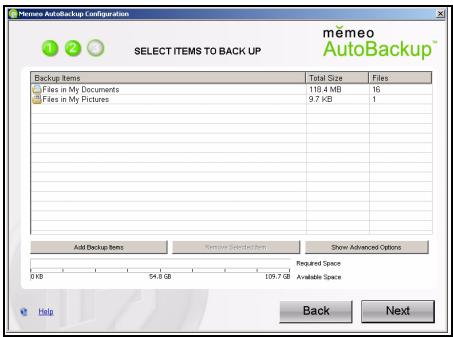

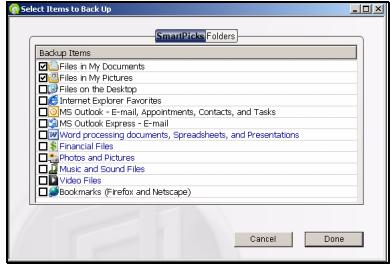

6. Selecteer op dit scherm de bestanden die uw wilt back-uppen.

7. Op dit scherm wordt een lijst verschaft van de bestanden die u voor back-up geselecteerd heeft. Bevestig uw selecties en klik op Volgende.

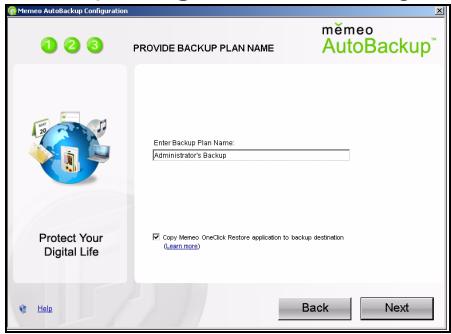

8. Voer een naam voor uw backup-project in (of gebruik de standaardnaam). Klik op Volgende en vervolgens Gereed.

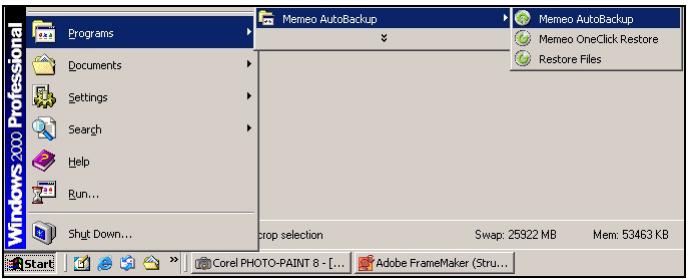

Memeo Autobackup gebruiken na het opstarten Dubbelklik nadat u Memeo Autobackup geïnstalleerd en geconfigureerd heeft op het icoon in het systeemvak om het starscherm van de programma's te openen. Als het icoon niet weergegeven wordt, kunt u klikken op Start > Programma's > Memeo Autobackup > Memeo Autobackup om het te starten.

Troubleshooting Probeer het volgende als u het NSA login scherm niet inkomt. • Zorg dat de NSA aan staat. • Controleer de kabelaanluitingen van de NSA. Controleer of deNSA LAN LED van de (die zich van in de LAN poort bevindt) aan is of knippert. • Als u heeft geprobeerd om direct in te loggen door de servernaam in te toetsen (standaardinstelling nsa220plus) in het adresveld van uw webbrower, controleer dan of u het adres juist getypt heeft. Als het nog niet werkt, probeer het dan met gebruik van de zoekhulp. • Zorg ervoor dat het IP-adres van uw computer zich in het zelfde subnet als het IP-adres van NSA bevindt. U kunt de zoekhulp gebruiken om het IP-adres van NSA te vinden. Zie de appendix van de Gebruikshandleiding voor het instellen van het IP-adres van uw computer in het geval u dit wilt veranderen. Sla dit over als u weet dat zich routers bevinden tussen uw computer en de NSA (zoals wanneer u via het Internet verbinding maakt). • Ping de NSA van uw computer. Zorg ervoor dat dat Ethernet adapter van uw computer geïnstalleerd is en goed werkt. Klik op een (Windows) computer, Start, (Alle) Programma's, Accessoires en vervolgens Opdrachtregel. Typ in het Opdrachtregel venster “ping” gevolgd door het IP-adres van de NSA en druk op [ENTER]. Gebruik de zoekhulp om het IP-adres van de NSA te vinden als u dit niet weet. • Gebruik Internet Explorer 6.0, Mozilla Firefox 1.07, Netscape Navigator 7.0 of latere versies hiervan met JavaScript aan.
