ZY2PLA407 - Netwerkkaart / adapter ZYXEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Powerline-adapter (HomePlug)
Merk	ZyXEL
Model	PLA-407 (ZY2PLA407)
Netwerkstandaard	HomePlug AV, IEEE 1901
Maximale snelheid	200 Mbps
Interface	1 port Ethernet 10/100 Mbps (RJ-45)
Geïntegreerd stopcontact	Ja, passthrough (vrouwelijk stopcontact)
Beveiligingsknop	Ja, ENCRYPT-knop voor 128-bit AES-versleuteling
LED-indicatoren	Voeding, Ethernet, Powerline, verkeer
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Ongeveer 5 W tijdens gebruik
Afmetingen (L x B x H)	Ongeveer 10 x 6 x 4 cm
Gewicht	Ongeveer 200 g
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik	10 % tot 90 % (niet-condenserend)
Belangrijkste functie	Thuisnetwerk uitbreiden via elektrische bedrading
Vereiste configuratie	Stopcontact, Ethernetkabel categorie 5 of hoger
Netwerkbeveiliging	128-bit AES-versleuteling via ENCRYPT-knop
Compatibiliteit	HomePlug AV, compatibel met alle HomePlug AV powerline-adapters
Beheersoftware	Configuratiehulpprogramma PLA-4xx (Windows)
Onderhoud	Reinigen met een droge, zachte doek, stroom uitschakelen voor reiniging
Repareerbaarheid	Geen reserveonderdelen beschikbaar, apparaat niet door gebruiker te repareren
Garantie	2 jaar (afhankelijk van verkoper)
Inhoud van de doos	PLA-407-adapter, Ethernetkabel, snelstartgids, hulpprogramma-cd

Veelgestelde vragen - ZY2PLA407 ZYXEL

Hoe verbind ik de PLA-407 met een modem of router?

Sluit een Ethernetkabel aan tussen de ETHERNET-poort van de PLA-407 en een vrije LAN-poort van uw modem of router. Sluit vervolgens de PLA-407 aan op een stopcontact. De LED's voor voeding en Ethernet moeten gaan branden.

Hoe verbind ik de PLA-407 met een computer?

Gebruik een Ethernetkabel om de ETHERNET-poort van de PLA-407 te verbinden met de Ethernet-poort van uw computer. Sluit de PLA-407 aan op een stopcontact. De LED's voor voeding en Ethernet moeten branden of knipperen.

Hoe beveilig ik mijn powerline-netwerk met de ENCRYPT-knop?

Druk op de ENCRYPT-knop van elke PLA-407-adapter die u wilt koppelen. De 128-bit AES-versleuteling wordt dan automatisch geactiveerd. Raadpleeg de gebruikershandleiding voor de gedetailleerde procedure.

Wat doen als de LED's niet branden?

Controleer of het stopcontact werkt door een ander apparaat aan te sluiten. Zorg ervoor dat de Ethernetkabels correct zijn aangesloten en van categorie 5 of hoger zijn. Koppel de PLA-407 los en sluit deze opnieuw aan.

Kan ik andere apparaten aansluiten op het stopcontact van de PLA-407?

Ja, de PLA-407 heeft een geïntegreerd stopcontact (passthrough) waarmee u een ander elektrisch apparaat of verlengsnoer kunt aansluiten zonder het powerline-netwerk te verstoren.

Wat is het maximale bereik van het powerline-netwerk?

Het bereik hangt af van de kwaliteit van de elektrische bedrading in uw woning. Over het algemeen kan het 300 meter bereiken binnen hetzelfde elektrische netwerk. Daarboven kunnen extra adapters nodig zijn.

Is de PLA-407 compatibel met andere powerline-adapters?

Ja, hij is compatibel met elke gecertificeerde HomePlug AV (IEEE 1901) adapter. U kunt verschillende merken mixen zolang ze deze standaard respecteren.

Hoe reset ik de PLA-407 naar fabrieksinstellingen?

Houd de ENCRYPT-knop 10 seconden ingedrukt tot de LED's knipperen. De adapter start opnieuw op met de standaardinstellingen. Raadpleeg de handleiding voor meer details.

Wat is het stroomverbruik van de PLA-407?

Het verbruik is ongeveer 5 watt tijdens gebruik. Het wordt aanbevolen om deze rechtstreeks op een wandstopcontact aan te sluiten, niet op een stekkerdoos, om interferentie te voorkomen.

Wat doen als de internetverbinding traag of onstabiel is?

Controleer of de gebruikte stopcontacten op hetzelfde elektrische circuit zitten. Vermijd stekkerdozen met ruis en elektrische apparaten met hoog stroomverbruik. U kunt ook het configuratiehulpprogramma gebruiken om het netwerk te optimaliseren.

GEBRUIKSAANWIJZING ZY2PLA407 ZYXEL

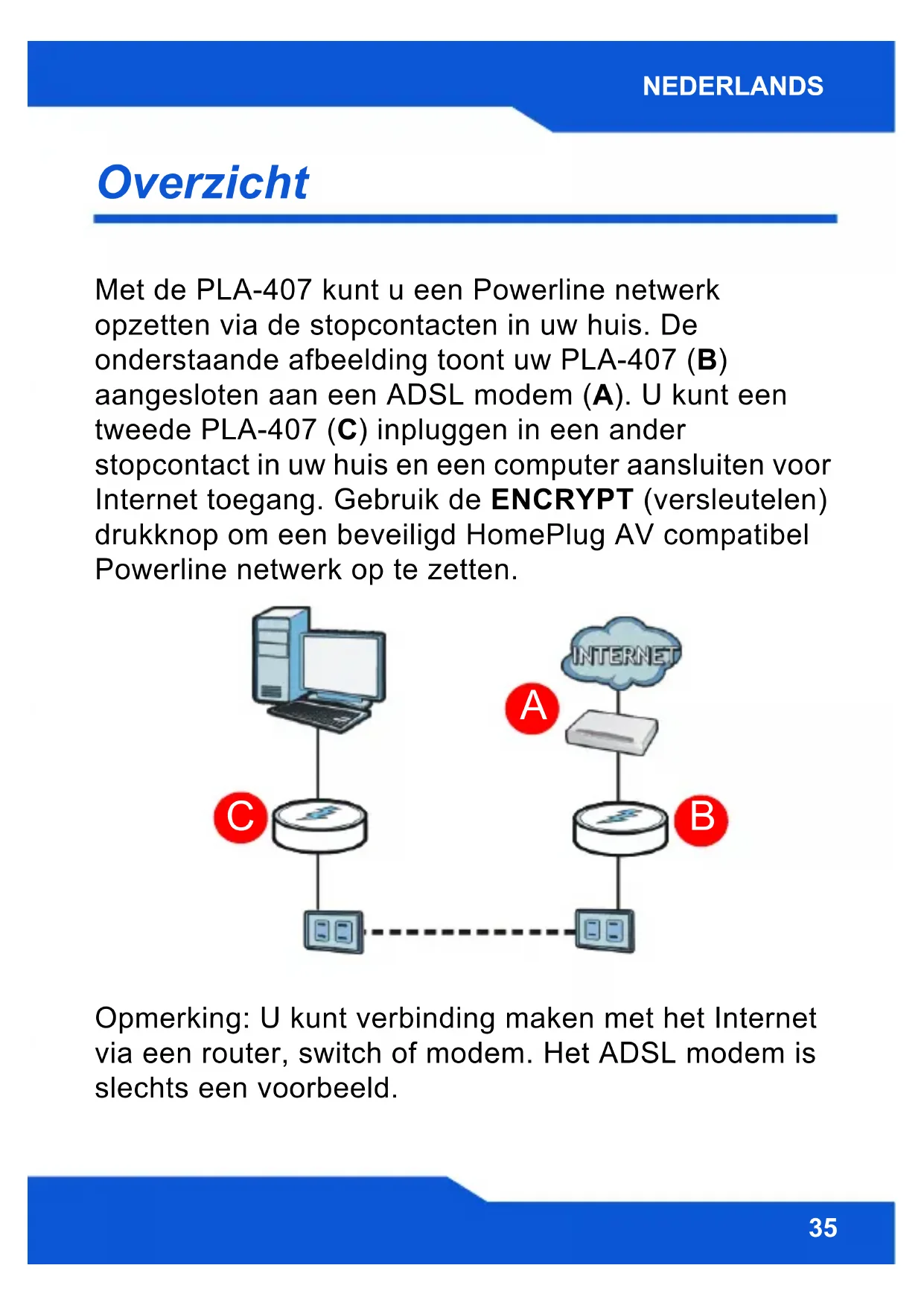

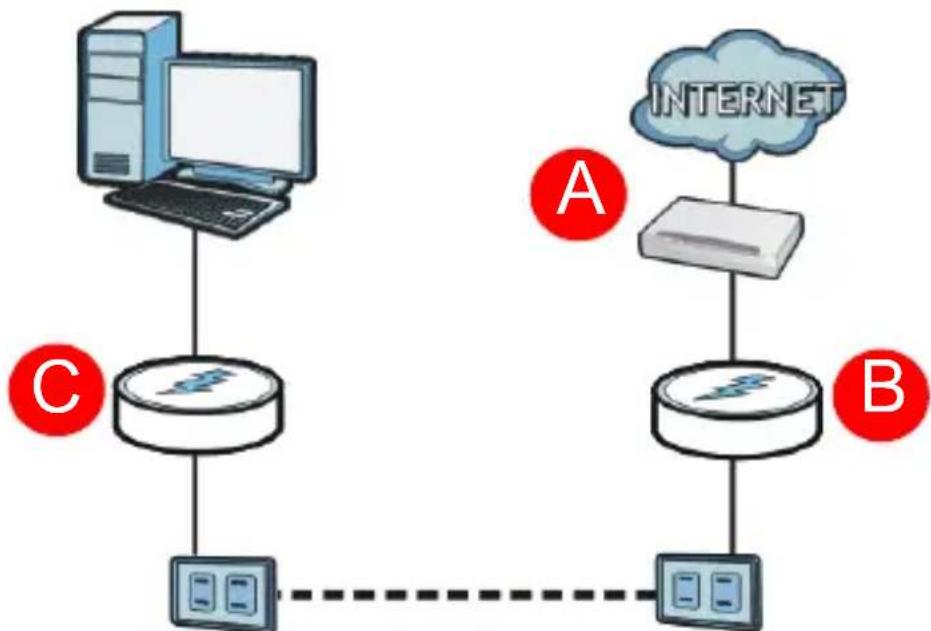

Met de PLA-407URT u een Powerline network opzetten via de stopcontacten in uwuis. De onderstaande afbeelding toont uw PLA-407 (B) aangesloten aan een ADSL modem (A). U knot een tweede PLA-407 (C) inpluggen in een ander stopcontact in uwuis en een computer aansluiten voor Internet toegang. Gebruik de ENCRYPT (versleutelen) drukknop om een beveiligd HomePlug AV compatibel Powerline network op te zetten.

Opmerking: U kurz verbinding makes met het Internet via een router, switch of modem. Het ADSL modem is slechts een voorbeeld.

Deze Snelstartgids toont u hoe het volgende要去 worden uitgevoerd:

1. De PLA-407 verbinden met een kabel/ADSL modem of router (36)
2. De PLA-407 verbinden met een computer (37)

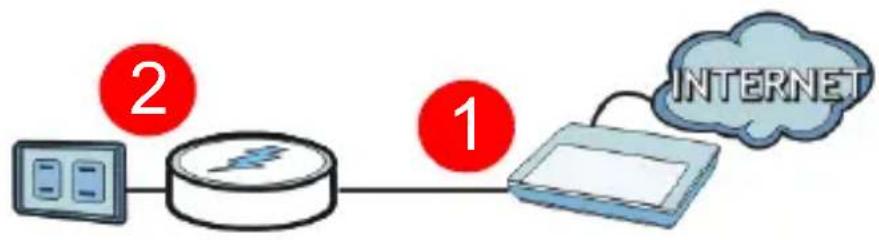

De PLA-407 verbinden met een kabel/ADSL modem of router

1. Gebruik een Ethernetkabel om de ETHERNET poort op de PLA-407 te verbinden met een beschikbare Ethernet poort of uw modem, router of switch.
2. Steek de stekker van de PLA-407 in een stopcontact.
3. Het spanning (LED-lampje gaat nu aan en het Ethernet (LED-lampje gaat aan of knippert.

Als geen van de LED's aan gaan, haal dan de stekker van uw apparaat uit het stopcontact en controllerer uw hardwareverbindingen opnieuw.

De PLA-407 verbinden met een computer

1. Gebruik de Ethernetkabel om de ETHERNET poort op de PLA-407 te verbinden met de Ethernet poort op uw computer.
2. Steek de stekker van de PLA-407 in een stopcontact.
3. Het spanning (ED-lampje gaat nu aan en het Ethernet (ED-lampje gaat aan of knippert.
4. Als de PLA-407 een verbinding vindt waar een andere PLA-407 (of een andere HomePlug AV compatibele Powerline adapter), zullen de HomePlug (LED's aan gaan.

Pass-Through Design en Noise Filter

De PLA-407 heeft een stopcontact waarop een ander netwerkapparaat of een verdelsekker aangesloten kan worden. Deze extra aansluiting kan interferentie van andere elektrische apparaten neutraliseren zodat de Powerline Niet gestoord worden. Zie de Handleiding voor nadere bijzonderheden over deze functie.

Sluit een ander apparaat aan, zoals b.v. een router of schakelaar maar het Powerline network dat u heb t aangelegd.

Als u problemen heeft met het instellen van uw verbindingen, zorg dan dat:

• Uw stopcontacten correct werken. Haal de PLA-407 eruit en steek een stekker van een andere elektrisch apparatus in het contact om te zien of dat wel werkt.
• De Ethernetkabels die u gebrukt要去en categorie 5 of hoger+zijn. Op de meeste kabels vindt u labels met de specificaties.
• Dat alle Ethernetkabels correct�mbonden.

Gefeliciteerd! Nu is uw Powerline network ingesteld. Zie de Handleiding voor aanwijzingen voor het gebruik van de PLA-4xx Configuration Utility en/of de ENCRYPT (ENCRIPTIE) toets om uw beveiligde Powerline network te installereren.
