Produkttyp	CPL-adapter (Powerline)
Märke	ZyXEL
Modell	PLA-407 (ZY2PLA407)
Nätverksstandard	HomePlug AV, IEEE 1901
Maximal hastighet	200 Mbps
Gränssnitt	1 port Ethernet 10/100 Mbps (RJ-45)
Inbyggt eluttag	Ja, passthrough (honkontakt)
Säkerhetsknapp	Ja, ENCRYPT-knapp för AES 128-bitars kryptering
LED-indikatorer	Ström, Ethernet, Powerline, trafik
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	Cirka 5 W i drift
Mått (L x B x H)	Cirka 10 x 6 x 4 cm
Vikt	Cirka 200 g
Drifttemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 90 % (icke-kondenserande)
Huvudfunktion	Utöka hemnätverket via elledningar
Systemkrav	Eluttag, Ethernet-kabel kategori 5 eller högre
Nätverkssäkerhet	AES 128-bitars kryptering via ENCRYPT-knapp
Kompatibilitet	HomePlug AV, kompatibel med alla HomePlug AV CPL-adaptern
Hanteringsprogramvara	Konfigurationsverktyg PLA-4xx (Windows)
Underhåll	Rengör med en torr, mjuk trasa, koppla bort före rengöring
Reparationsmöjligheter	Reservdelar ej tillgängliga, apparaten kan inte repareras av användaren
Garanti	2 år (enligt återförsäljare)
Förpackningens innehåll	PLA-407-adapter, Ethernet-kabel, snabbstartguide, CD med verktyg

Vanliga frågor - ZY2PLA407 ZYXEL

Hur ansluter jag PLA-407 till ett modem eller en router?

Anslut en Ethernet-kabel mellan PLA-407:s ETHERNET-port och en ledig LAN-port på ditt modem eller din router. Anslut sedan PLA-407 till ett eluttag. Ström- och Ethernet-LED bör tändas.

Hur ansluter jag PLA-407 till en dator?

Använd en Ethernet-kabel för att ansluta PLA-407:s ETHERNET-port till datorns Ethernet-port. Anslut PLA-407 till ett eluttag. Ström- och Ethernet-LED bör tändas eller blinka.

Hur säkrar jag mitt Powerline-nätverk med ENCRYPT-knappen?

Tryck på ENCRYPT-knappen på varje PLA-407-adapter du vill para ihop. AES 128-bitars kryptering aktiveras automatiskt. Se användarhandboken för detaljerad procedur.

Vad gör jag om LED-lamporna inte tänds?

Kontrollera att eluttaget fungerar genom att ansluta en annan enhet. Se till att Ethernet-kablarna är korrekt anslutna och av kategori 5 eller högre. Koppla bort och anslut PLA-407 igen.

Kan jag ansluta andra apparater till PLA-407:s eluttag?

Ja, PLA-407 har ett inbyggt eluttag (passthrough) som gör att du kan ansluta en annan elektrisk apparat eller en förlängningssladd utan att störa Powerline-nätverket.

Vad är den maximala räckvidden för Powerline-nätverket?

Räckvidden beror på kvaliteten på elledningarna i ditt hem. Generellt kan den nå upp till 300 meter inom samma elnät. Bortom det kan ytterligare adaptrar behövas.

Är PLA-407 kompatibel med andra Powerline-adaptrar?

Ja, den är kompatibel med alla adaptrar certifierade för HomePlug AV (IEEE 1901). Du kan blanda olika märken så länge de följer denna standard.

Hur återställer jag PLA-407 till fabriksinställningarna?

Håll ENCRYPT-knappen intryckt i 10 sekunder tills LED-lamporna blinkar. Adaptern startar om med standardinställningar. Se handboken för mer information.

Vad är strömförbrukningen för PLA-407?

Strömförbrukningen är cirka 5 watt i drift. Det rekommenderas att ansluta den direkt till ett vägguttag och inte till en grenkontakt för att undvika störningar.

Vad gör jag om internetanslutningen är långsam eller instabil?

Kontrollera att uttagen är på samma elektriska krets. Undvik störda grenkontakter och elektriska apparater med hög ström. Du kan också använda konfigurationsverktyget för att optimera nätverket.

BRUKSANVISNING ZY2PLA407 ZYXEL

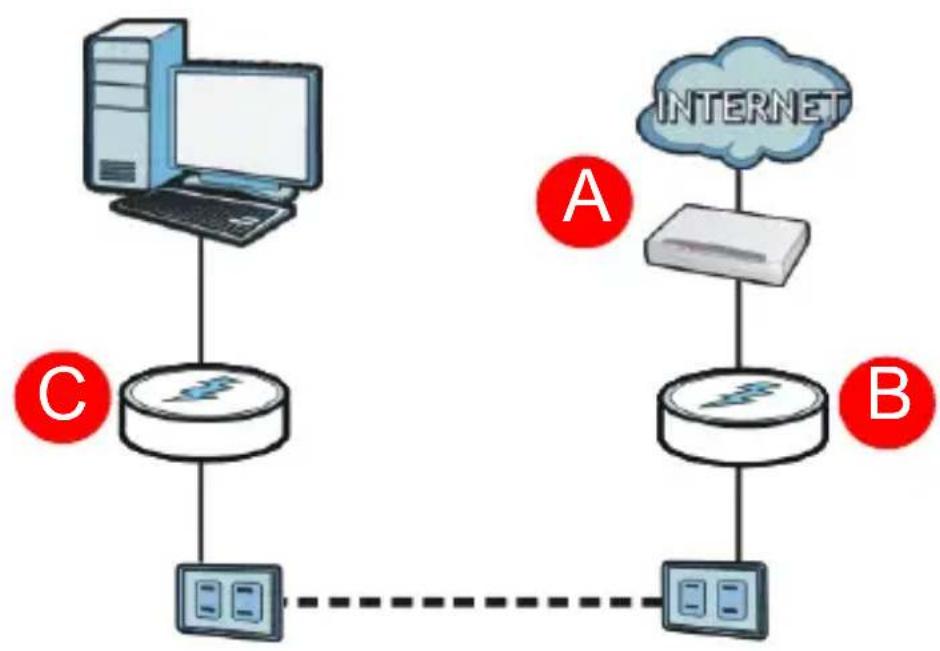

Med PLA-407 kan du installerera ett elnatsburet nätverk via eluttagen i hemmet. Figuren nedan visar PLA-407 (B) ansluten till att DSL-modem (A). Du kan ansluta en andra PLA-407 (C) till att annat uttag i ditt hem och ansluta en dator for Internet-Ätkomst. Använd Funktionen med tryckknappen ENCRYPT für att installerera ett säkert HomePlug AV-kompatibelt elnatsburet nätverk.

OBS! Du kan ansluta till Internet via router, switch aller modem. DSL-modemet ar bara att exempl.

Denna snabbstartguide visar hur du gör följande anslutningar:

1. Ansluta PLA-407 till att kabel/DSL-modem erler router (32)
2. Ansluta PLA-407 till dator (33)

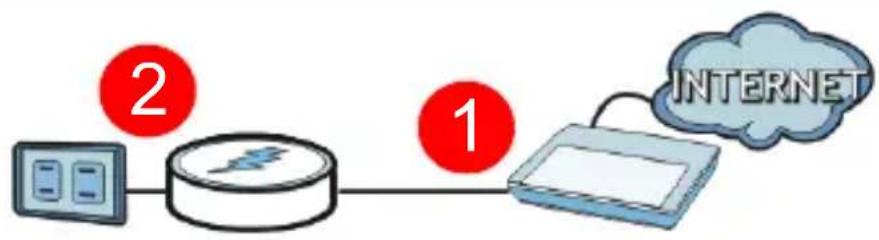

Ansluta PLA-407 till ett kabel/DSL-modem ellr router

1. Använd en Ethernet-kabel für att ansluta ETHERNET-porten på PLA-407 till en ledig Ethernet LAN-port på ditt modem, router eller switch.
2. Anslut PLA-407 till ett eluttag.
3. Indikatorlampan (ka lya och indicatorlampan (ka lya eller blinka.

Om ingen indicatorlampaalands, koppla bort
enheten och kontrollera dina
maskinvaruanslutningar pa nytt.

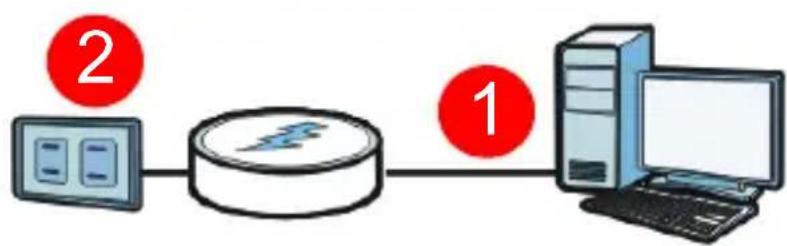

Anssluta PLA-407 till dator

1. Använd en Ethernet-kabel für att ansluta ETHERNET-porten på PLA-407 till datorns Ethernetport.
2. Anslut PLA-407 till ett eluttag.
3. Indikatorlampan (ka lya och indicatorlampan (ka lya eller blinka.
4. När PLA-407 detekterar en anslutning till en annan PLA-407 (eller en annan HomePlug AV-kompatibel strömlinjeadapter), tänds indicatorlampan (®) och blinkar;när det finns grafik.

Pass-Through-design och brusfilter

PLA-407 har ett strömuttag till vilket du kan ansluta en annan nätverksenhet eller fögreningsdosa. Detta strömuttag kan filtrera bort interferens.FR de elektriska encheterna sa att den inte paverkar strömlinjenätverket. SeBruksanvisningen För mer information omenna Funktion.

Anslut en annan enchet som t.ex. en router aller switch på det strömlinjenätverk du har installerat.

Om du har problem med dina anslutningar, kontrollera att:

Dina uttag fungerar som de ske. Koppla ur PLA-407 och anslut en annan elapparat som du vet fungerar.
- Ethernet-kablarna du anvander er av kategori 5 eller högre. De flesta kablar ar markta med sina specifikationer.
- Alla Ethernet och strömkaplar är ordentlich anslutna.

Grattis! Detta installerar ditt strömlinjenätverk. Sebruksanvisingen für instruktioner om hur du anvander PLA-4xx-kconfigurationsverktyget och/eller knappen ENCRYPT (kryptera) for att ställa in ditt sakra strömlinjenätverk.
