ZYPLA407 - Nätverkskort / adapter ZYXEL - Gratis bruksanvisning och manual

Produkttyp	PLC-adapter (Strömledning)
Märke	ZyXEL
Modell	ZYPLA407
Teknik	HomePlug AV
Anslutning	Ethernet RJ-45 (10/100 Mbps)
Maximal hastighet	Upp till 200 Mbps
Portar	1 Ethernet-port, 1 inbyggt eluttag med filter
Standarder	IEEE 802.3, HomePlug AV
Säkerhet	AES 128-bitars kryptering via ENCRYPT-knapp
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	Mindre än 5 W
Mått (L x B x H)	Cirka 100 x 60 x 30 mm
Vikt	Cirka 200 g
LED-indikatorer	Ström, nätverk (aktivitet)
Funktion	Eluttag med inbyggt brusfilter
Installation	Plug-and-play, konfiguration via ENCRYPT-knapp
Kompatibla operativsystem	Windows, Mac, Linux (via webbgränssnitt)
Förpackningens innehåll	1 PLA-407-adapter, 1 Ethernet-kabel, snabbstartsguide
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte vätskor.
Säkerhet	Anslut direkt till vägguttag. Överbelasta inte. Koppla bort innan rengöring.

Vanliga frågor - ZYPLA407 ZYXEL

Hur ansluter jag PLA-407 till min router?

Anslut en Ethernet-kabel från routerns LAN-port till PLA-407:s Ethernet-port. Anslut sedan PLA-407 till ett eluttag. Ström- och nätverksindikatorerna ska tändas.

Hur konfigurerar jag ett säkert PLC-nätverk?

Använd ENCRYPT-knappen på varje adapter: tryck i 2 sekunder på den första adaptern, och inom 2 minuter tryck på den andra. Indikatorerna blinkar för att bekräfta AES 128-bitars kryptering.

Vad gör jag om ström-LED inte tänds?

Kontrollera att eluttaget fungerar genom att ansluta en annan enhet. Se till att strömkabeln är ordentligt insatt. Om inget tänds kan adaptern vara defekt.

Kan jag ansluta adaptern till en grenkontakt?

Det rekommenderas inte att använda en grenkontakt eftersom den kan filtrera PLC-signalen. Anslut adaptern direkt till ett vägguttag för bästa prestanda.

Hur lägger jag till en andra adapter i nätverket?

Anslut den nya adaptern till ett eluttag och anslut den till en nätverksenhet. Använd ENCRYPT-knappen på båda adaptrarna för att para ihop dem med det säkra nätverket.

Vad är maxavståndet mellan två PLC-adaptrar?

Avståndet kan variera beroende på elledningens kvalitet. I allmänhet upp till 300 meter på samma elektriska krets. Därefter kan signalen försämras.

Hur återställer jag adaptern till fabriksinställningar?

Håll ENCRYPT-knappen intryckt i 10 sekunder tills indikatorerna blinkar. Adaptern startar om och återgår till standardinställningar.

Är PLA-407 kompatibel med adaptrar från andra märken?

Ja, den är kompatibel med alla standard HomePlug AV-adaptrar, men krypteringen kanske inte fungerar. Det rekommenderas att använda adaptrar från samma märke för ENCRYPT-funktionen.

Vad gör jag om internetanslutningen är instabil?

Kontrollera att adaptrarna är anslutna direkt till vägguttag. Undvik elektriska apparater som genererar störningar (laddare, motorer). Försök att byta uttag.

Hur uppdaterar jag firmware?

Gå till ZyXEL:s webbplats, ladda ner den senaste firmware för PLA-407. Anslut adaptern till en dator via Ethernet, gå till webbgränssnittet (standard IP-adress 192.168.1.2) och använd uppdateringsfunktionen.

BRUKSANVISNING ZYPLA407 ZYXEL

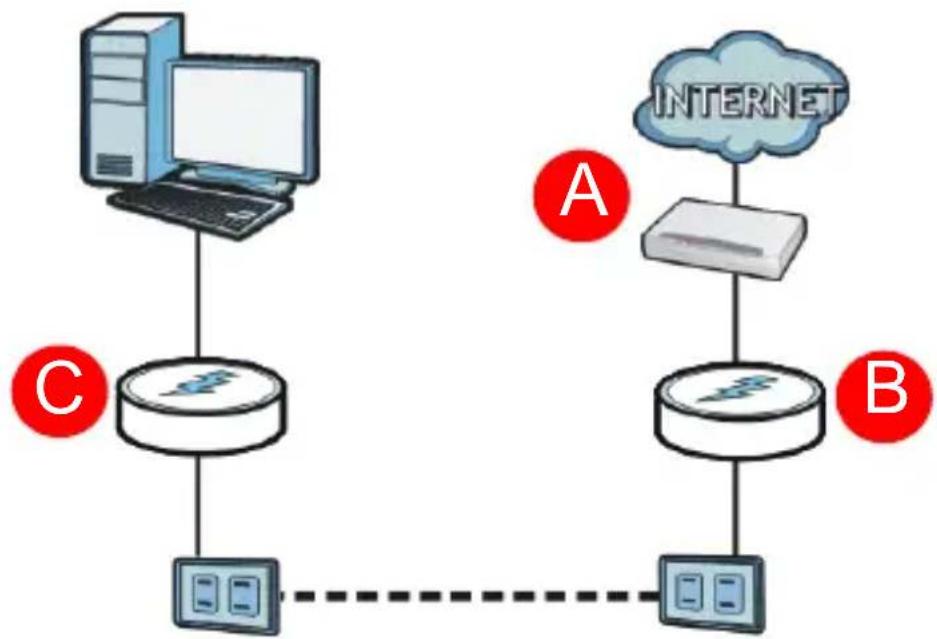

Med PLA-407 kan du installera ett elnätsburet nätverk via eluttagen i hemmet. Figuren nedan visar PLA-407 (B) ansluten till ett DSL-modem (A). Du kan ansluta en andra PLA-407 (C) till ett annat uttag i ditt hem och ansluta en dator för Internet-åtkomst. Använd funktionen med tryckknappen ENCRYPT för att installera ett säkert HomePlug AV-kompatibelt elnätsburet nätverk.

OBS! Du kan ansluta till Internet via router, switch eller modem. DSL-modemet är bara ett exempel.

Denna snabbstartguide visar hur du gör följande anslutningar:

1. Ansluta PLA-407 till ett kabel/DSL-modem eller router (32)
2. Ansluta PLA-407 till dator (33)

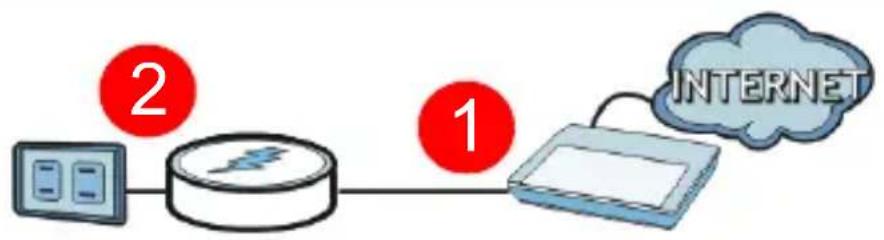

Ansluta PLA-407 till ett kabel/DSL-modem eller router

1. Använd en Ethernet-kabel för att ansluta ETHERNET-porten på PLA-407 till en ledig Ethernet LAN-port på ditt modem, router eller switch.
2. Anslut PLA-407 till ett eluttag.
3. Indikatorlampan (iska lysa och indikatorlampan (iska lysa eller blinka.

Om ingen indikatorlampa tänds, koppla bort enheten och kontrollera dina maskinvaruanslutningar på nytt.

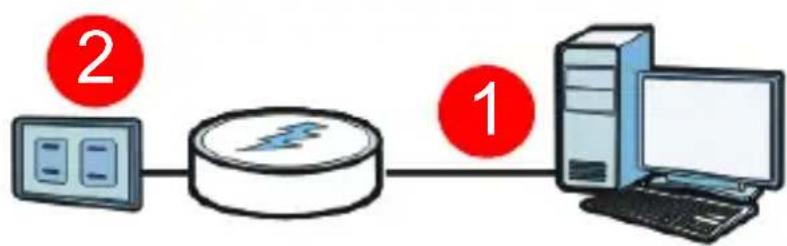

Ansluta PLA-407 till dator

1. Använd en Ethernet-kabel för att ansluta ETHERNET-porten på PLA-407 till datorns Ethernet-port.

2. Anslut PLA-407 till ett eluttag.

3. Indikatorlampan (iska lysa och indikatorlampan (iska lysa eller blinka.

4. När PLA-407 detekterar en anslutning till en annan PLA-407 (eller en annan HomePlug AV-kompatibel strömlinjeadapter), tänds indikatorlampan (☐) och blinkar när det finns trafik.

Pass-Through-design och brusfilter

PLA-407 har ett strömuttag till vilket du kan ansluta en annan nätverksenhet eller förgreningsdosa. Detta strömuttag kan filtrera bort interferens från de elektriska enheterna så att den inte påverkar strömlinjenätverket. Se bruksanvisningen för mer information om denna funktion.

Anslut en annan enhet som t.ex. en router eller switch på det strömlinjenätverk du har installerat.

Om du har problem med dina anslutningar, kontrollera att:

• Dina uttag fungerar som de ska. Koppla ur PLA-407 och anslut en annan elapparat som du vet fungerar.
• Ethernet-kablarna du använder är av kategori 5 eller högre. De flesta kablar är märkta med sina specifikationer.
• Alla Ethernet och strömkablar är ordentligt anslutna.

Grattis! Detta installerar ditt strömlinjenätverk. Se bruksanvisningen för instruktioner om hur du använder PLA-4xx-konfigurationsverktyget och/eller knappen ENCRYPT (kryptera) för att ställa in ditt säkra strömlinjenätverk.
