Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	ZyXEL
Modèle	ZYPLA407
Technologie	HomePlug AV
Connectivité	Ethernet RJ-45 (10/100 Mbps)
Débit maximal	Jusqu'à 200 Mbps
Ports	1 port Ethernet, 1 prise de courant intégrée avec filtre
Normes	IEEE 802.3, HomePlug AV
Sécurité	Cryptage AES 128 bits via bouton ENCRYPT
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Moins de 5 W
Dimensions (L x l x H)	Environ 100 x 60 x 30 mm
Poids	Environ 200 g
Indicateurs LED	Alimentation, réseau (activité)
Fonctionnalité	Prise de courant avec filtre de bruit intégré
Installation	Plug-and-play, configuration via bouton ENCRYPT
Systèmes d'exploitation compatibles	Windows, Mac, Linux (via interface web)
Contenu de l'emballage	1 adaptateur PLA-407, 1 câble Ethernet, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Brancher directement sur prise murale. Ne pas surcharger. Débrancher avant nettoyage.

FOIRE AUX QUESTIONS - ZYPLA407 ZYXEL

Comment connecter le PLA-407 à mon routeur ?

Branchez un câble Ethernet du port LAN de votre routeur au port Ethernet du PLA-407. Ensuite, branchez le PLA-407 à une prise électrique. Les voyants d'alimentation et de réseau doivent s'allumer.

Comment configurer un réseau CPL sécurisé ?

Utilisez le bouton ENCRYPT sur chaque adaptateur : appuyez pendant 2 secondes sur le premier adaptateur, puis dans les 2 minutes, appuyez sur le second. Les voyants clignotent pour confirmer le cryptage AES 128 bits.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que la prise électrique fonctionne en y branchant un autre appareil. Assurez-vous que le câble d'alimentation est bien enfoncé. Si rien ne s'allume, l'adaptateur est peut-être défectueux.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé d'utiliser une multiprise, car elle peut filtrer le signal CPL. Branchez directement l'adaptateur sur une prise murale pour des performances optimales.

Comment ajouter un deuxième adaptateur au réseau ?

Branchez le nouvel adaptateur à une prise électrique et connectez-le à un périphérique réseau. Utilisez le bouton ENCRYPT sur les deux adaptateurs pour les associer au réseau sécurisé.

Quelle est la distance maximale entre deux adaptateurs CPL ?

La distance peut varier selon la qualité du câblage électrique. En général, jusqu'à 300 mètres sur un même circuit électrique. Au-delà, le signal peut se dégrader.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez enfoncé le bouton ENCRYPT pendant 10 secondes jusqu'à ce que les voyants clignotent. L'adaptateur redémarre et revient aux réglages par défaut.

Le PLA-407 est-il compatible avec les adaptateurs d'autres marques ?

Oui, il est compatible avec tout adaptateur HomePlug AV standard, mais le cryptage peut ne pas fonctionner. Il est recommandé d'utiliser des adaptateurs de la même marque pour la fonction ENCRYPT.

Que faire si la connexion Internet est instable ?

Vérifiez que les adaptateurs sont branchés directement sur des prises murales. Évitez les appareils électriques générant des interférences (chargeurs, moteurs). Essayez de changer de prise.

Comment mettre à jour le firmware ?

Rendez-vous sur le site Web de ZyXEL, téléchargez le dernier firmware pour le PLA-407. Connectez l'adaptateur à un ordinateur via Ethernet, accédez à l'interface web (adresse IP par défaut 192.168.1.2) et utilisez la fonction de mise à jour.

MODE D'EMPLOI ZYPLA407 ZYXEL

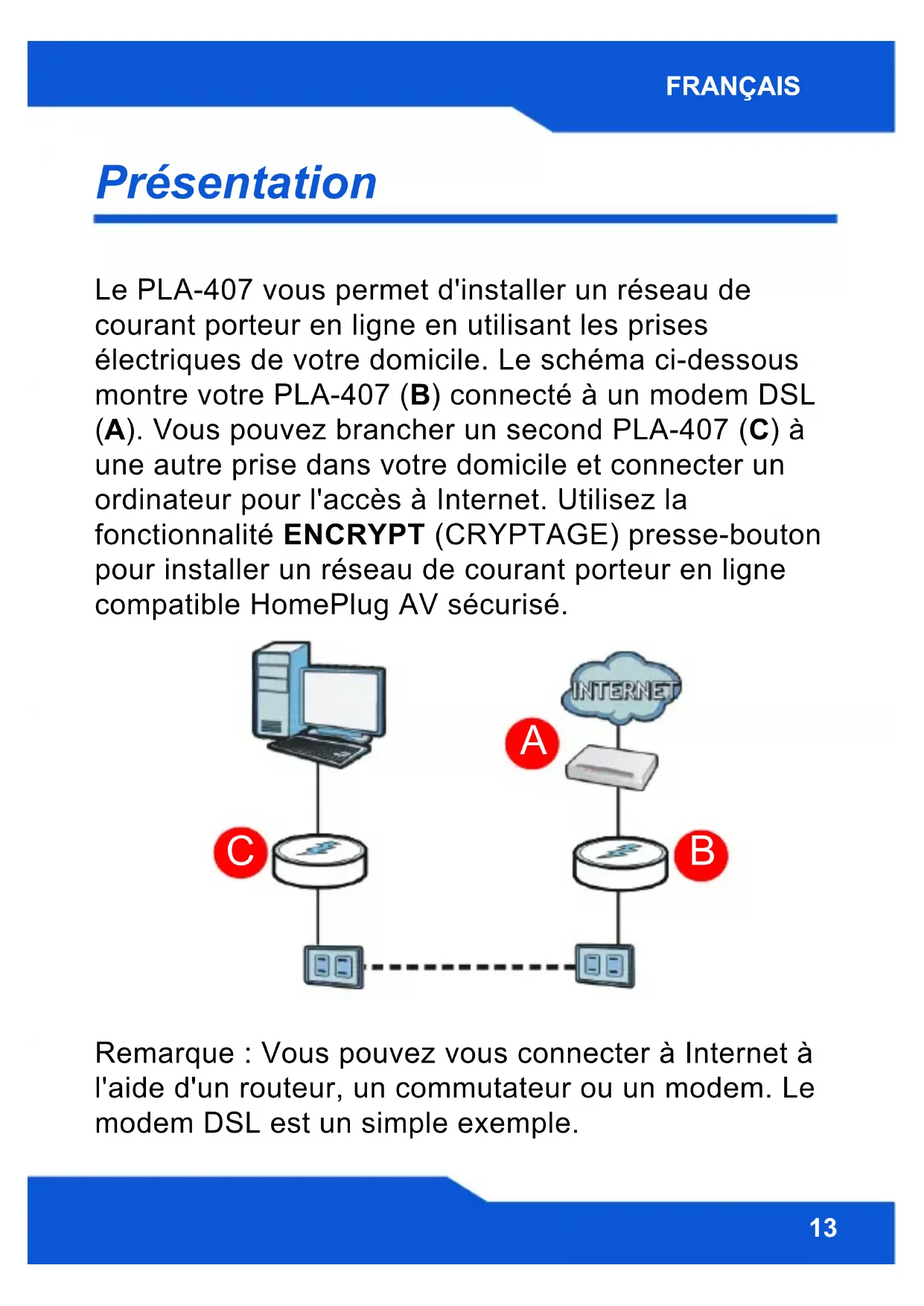

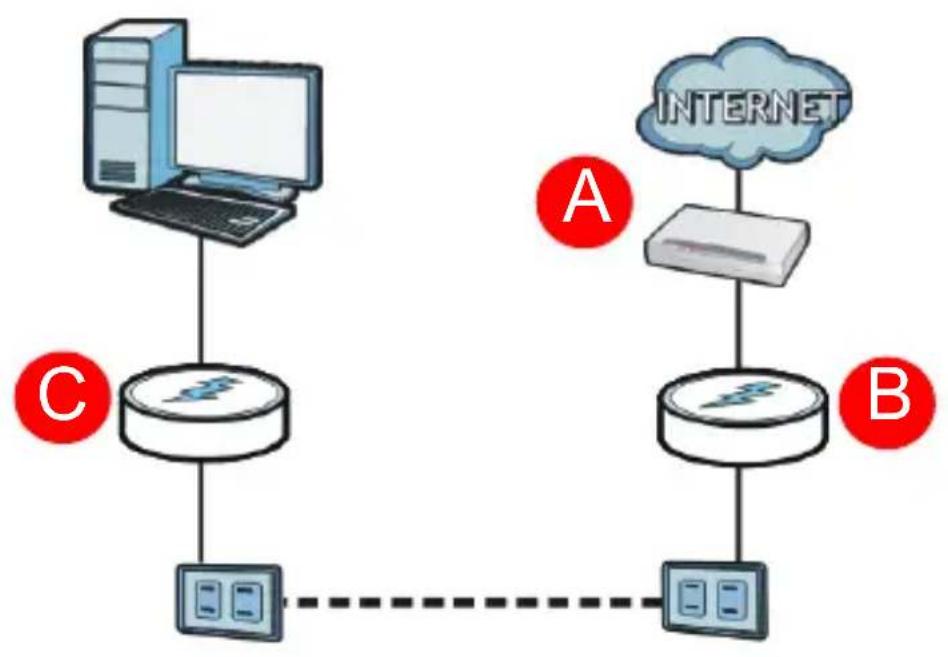

Le PLA-407 vous permet d'installer un réseau de courant porteur en ligne en utilisant les prises électriques de votre domicile. Le schéma ci-dessous montre votre PLA-407 (B) connecté à un modem DSL (A). Vous pouvez brancher un second PLA-407 (C) à une autre prise dans votre domicile et connecter un ordinateur pour l'accès à Internet. Utilisez la fonctionnalité ENCRYPT (CRYPTAGE) presse-bouton pour installer un réseau de courant porteur en ligne compatible HomePlug AV sécurisé.

Remarque : Vous pouvez vous connecter à Internet à l'aide d'un routeur, un commutateur ou un modem. Le modem DSL est un simple exemple.

Ce guide de mise en route rapide vous montre comment effectuer ce qui suit :

1. Connecter le PLA-407 à un modem Câble/DSL ou à un routeur (14)
2. Connecter le PLA-407 à un ordinateur (15)

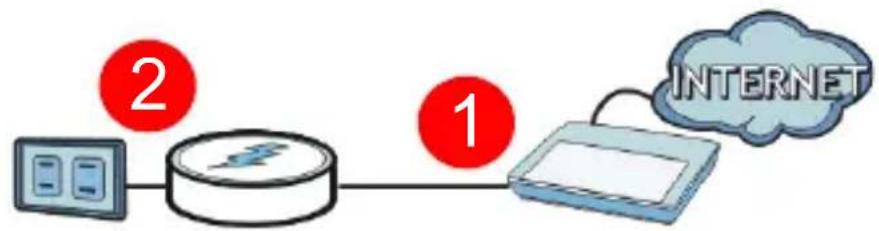

Connector le PLA-407 à un modem Câble/DSL ou à un routeur

1. Utilisez un câble Ethernet pour connecter le port ETHERNET sur le PLA-407 à un port LAN Ethernet disponible de votre modem, routeur ou commutateur.
2. Connectez le PLA-407 à une prise d'alimentation.

1. La LED ( ) doit être allumée et la LED ( ) doit être allumée ou clignoter.

Si aucune des LED n'est allumée, débranchez votre appareil et vérifiez à nouveau les connexions de votre matériel.

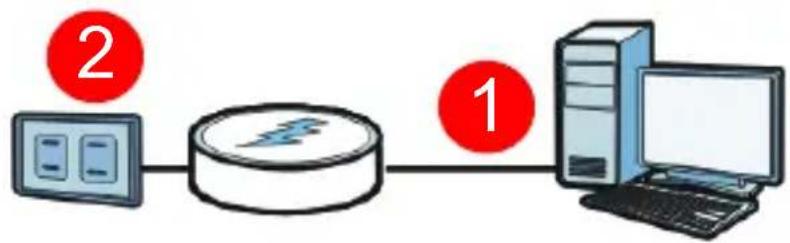

Connector le PLA-407 à un ordinateur

1. Utilisez un câble Ethernet pour connecter le port ETHERNET sur le PLA-407 au port Ethernet sur votre ordinateur.
2. Connectez le PLA-407 à une prise d'alimentation.
3. La LED ( ) doit être allumée et la LED ( ) doit être allumée ou clignoter.

1. Quand le PLA-407 détecte une connexion à un autre PLA-407 (ou un autre équipement courant porteur en ligne (CPL) compatible HomePlug AV), les LED ( )s'allument et clignotent quand il y a du trafic.

Conception avec fonction d'intercommunication et filtre de bruit

Le PLA-407 a une prise de courant sur laquelle vous pouvez brancher un autre appareil en réseau ou une rallonge électrique. La prise de courant supplémentaire filtre les interférences des appareils électriques afin qu'ils n'affectent pas le réseau électrique. Référez-vous au Guide de l'utilisateur pour plus d'informations à propos de cette fonction.

Branchez un autre appareil tel qu'un routeur ou un commutateur au réseau électrique que vous avez installé.

Si vous rencontrez des difficultés pour établir vos connexions, vérifiez que:

- Vos prises fonctionnent correctement. Débranchez le PLA-407 et branchez un autre appareil électrique dont vous êtes sûr de l'état de marche.

• Les câbles Ethernet que vous utilisez sont de Catégorie 5 ou supérieure. La plupart des câbles portent une étiquette avec leurs spécifications.
• Tous les câbles Ethernet et les câbles d'alimentation sont correctement connectés.

Félicitations ! Ceci termine l'installation de votre réseau électrique. Consultez le Guide de l'utilisateur pour des instructions à propos de l'utilisation de l'Utilitaire de Configuration PLA-4xx et/ou du bouton ENCRYPT (CRYPTER) pour installer votre réseau électrique sécurisé.
