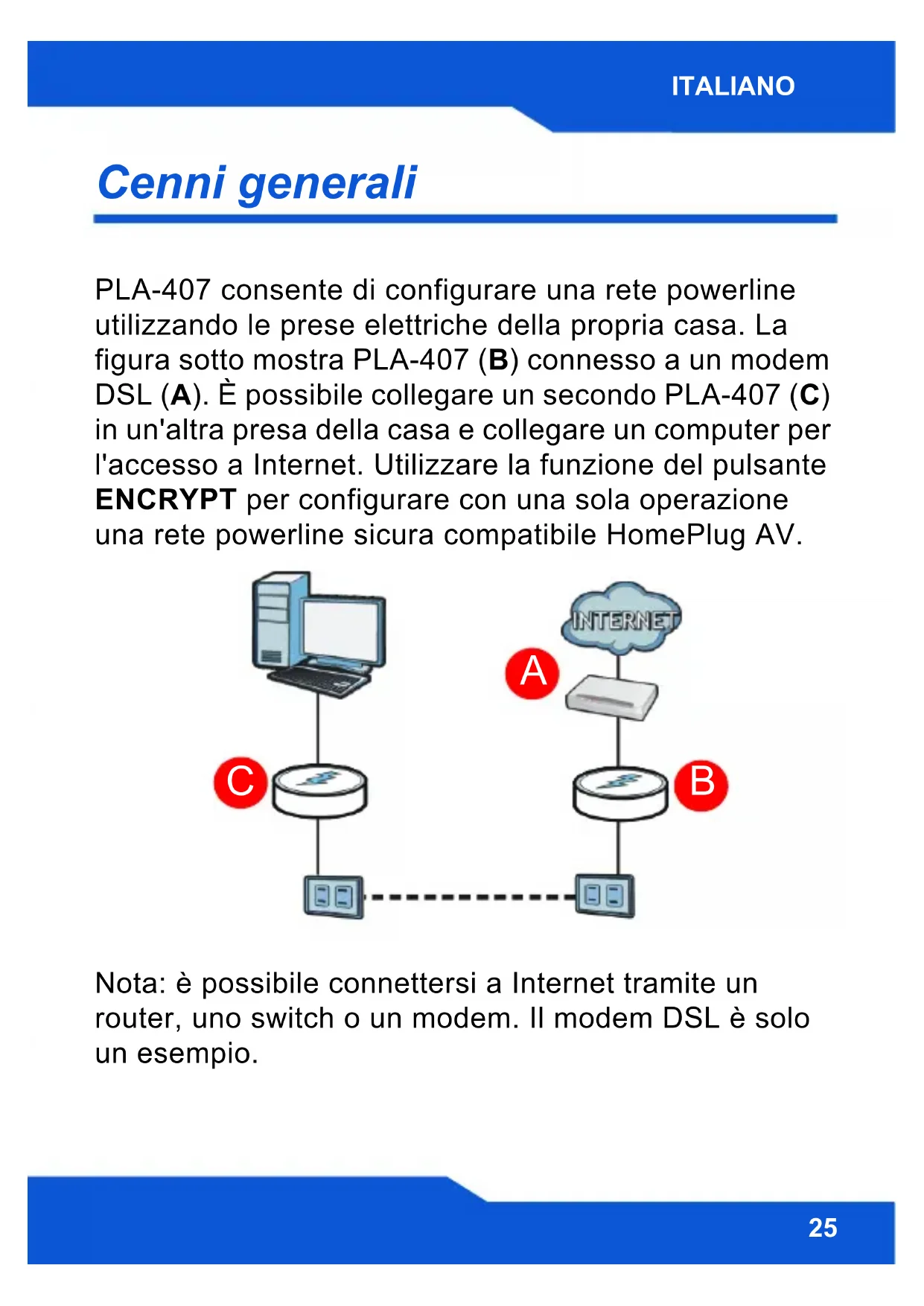

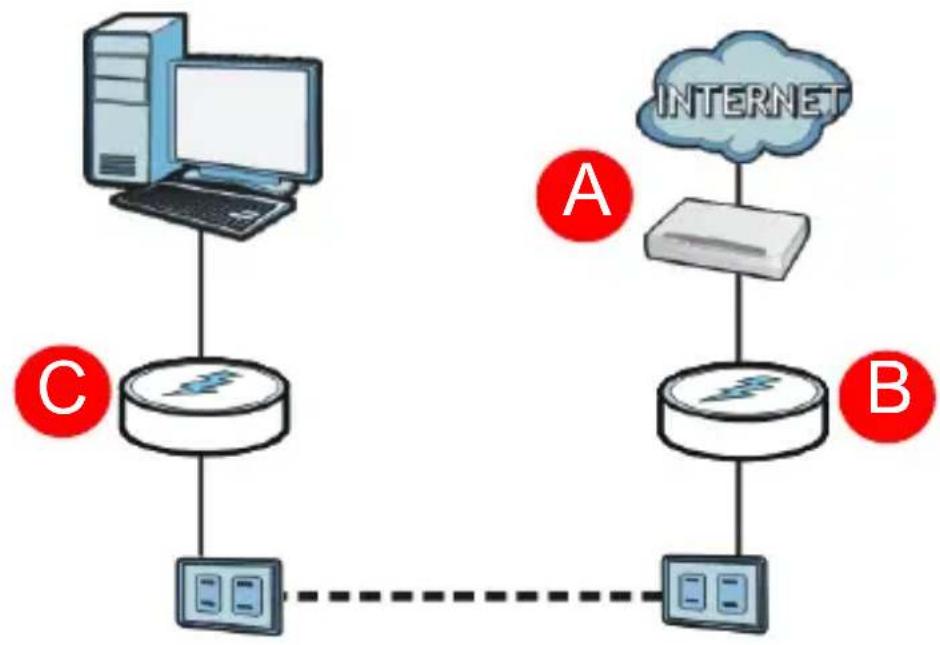

PLA-407 consente di configurare una rete powerline utilizzando le prese elettriche della propria casa. La figura sotto mostra PLA-407 (B) connesso a un modem DSL (A). È possibile collegare un secondo PLA-407 (C) in un'altra presa della casa e collegare un computer per l'accesso a Internet. Utilizzare la funzione del pulsante ENCRYPT per configurare con una sola operazione una rete powerline sicura compatibile HomePlug AV.

Nota: è possibile connettersi a Internet tramite un router, uno switch o un modem. Il modem DSL è solo un esempio.

In questa Guida introduttiva viene spiegato come eseguire le attività seguenti:

1. Collegamento di PLA-407 a un modem o router via cavo/DSL (26)
2. Collegamento di PLA-407 a un computer (27)

Collegamento di PLA-407 a un modem o router via cavo/DSL


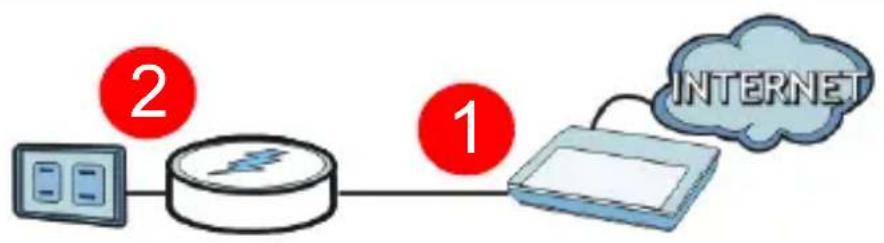

1. Utilizzare un cavo Ethernet per collegare la porta ETHERNET di PLA-407 a una porta LAN Ethernet libera del modem, router o switch.

2. Collegare PLA-407 a una presa elettrica.

3. Il LED ( ) deve essere acceso e il LED ( ) deve essere acceso o lampeggiante.

Se nessuno dei LED è acceso, scollegare il dispositivo e ricontrollare i collegamenti hardware.

Collegamento di PLA-407 a un computer


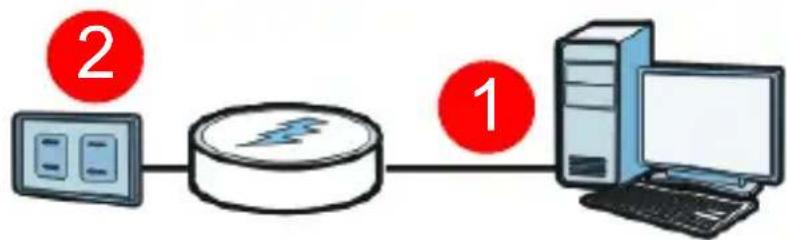

1. Utilizzare un cavo Ethernet per collegare la porta ETHERNET di PLA-407 alla porta Ethernet sul computer.
2. Collegare PLA-407 a una presa elettrica.
3. Il LED ( ) deve essere acceso e il LED ( ) deve essere acceso o lampeggiante.

1. Quando PLA-407 rileva un collegamento ad altro PLA-407 (o a un altro adattatore elettrico compatibile HomePlug AV), i LED (si accendono e lampeggiano come quando vi è del traffico.

Design pass-through e filtro rumori

PLA-407 dispone di una presa elettrica alla quale è possibile collegare un altro dispositivo di rete o una presa multipla. La presa aggiuntiva è in grado di filtrare le interferenze di dispositivi elettrici in modo che non influenzino la rete Powerline. Per informazioni su questa funzione, fare riferimento al Manuale utente.

Collegare un altro dispositivo, ad esempio un router, o passare alla rete Powerline configurata.

Se si hanno problemi con la configurazione, verificare gli aspetti seguenti.

• Le prese funzionano correttamente. Scollegare PLA-407 e collegare un altro dispositivo elettrico sicuramente funzionante.
- I cavi Ethernet utilizzati siano di Categoria 5 o superiore. La maggior parte dei cavi sono etichettati con le specifiche tecniche.
- Tutti i cavi Ethernet elettrici sono saldamente collegati.

Congratulazioni! Questa funzione consente di configurare la rete Powerline. Consultare il manuale utente per istruzioni sull'uso dell'utilità di configurazione di PLA-4xx e/o sul pulsante ENCRYPT (CODIFICA) per configurare una rete Powerline protetta.

"INFORMAZIONI AGLI UTENTI"

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

La raccolta differenziata della presente apparecchiatura giunta

a fine vita è organizzata e gestita dal produttore. L'utente che vorrà disfarsi della presente

apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente."
