MANUAL DE USUARIO ZYPLA407 ZYXEL

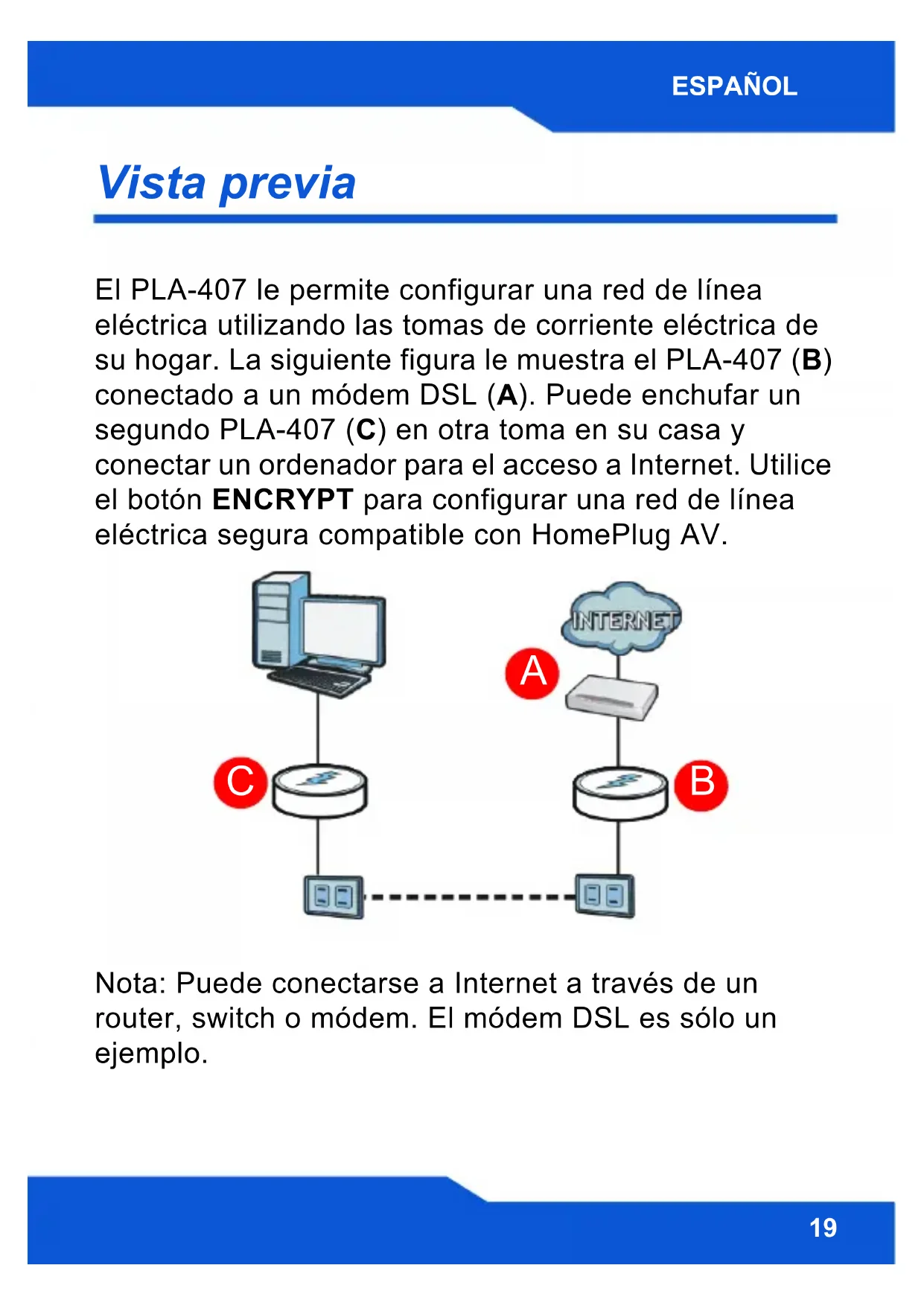

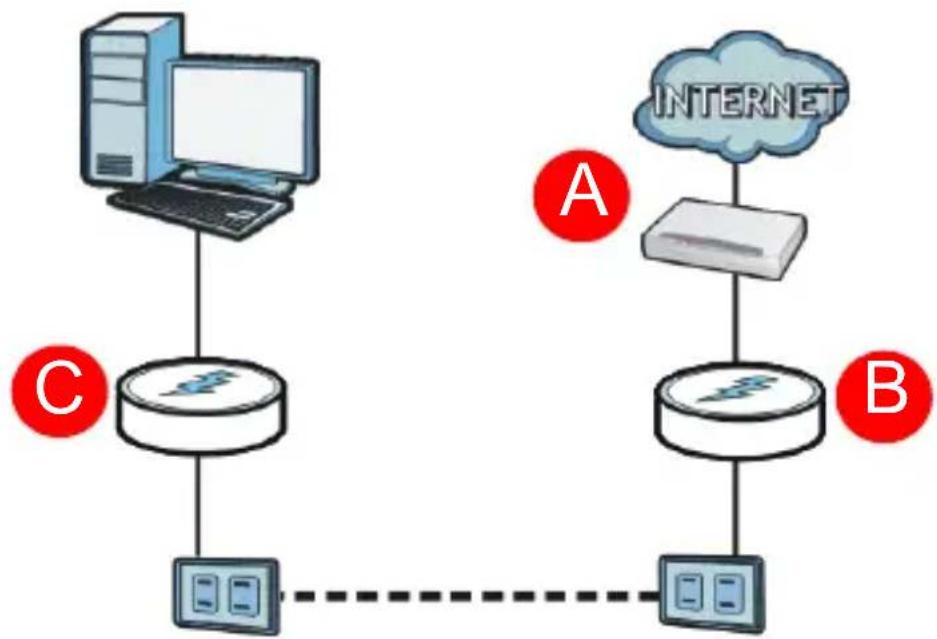

El PLA-407 le permite configurar una red de línea eléctrica utilizando las tomas de corriente eléctrica de su hogar. La siguiente figura le muestra el PLA-407 (B) conectado a un módem DSL (A). Puede enchufar un segundo PLA-407 (C) en otra toma en su casa y conectar un ordenador para el acceso a Internet. Utilice el botón ENCRYPT para configurar una red de línea eléctrica segura compatible con HomePlug AV.

Nota: Puede conectarse a Internet a través de un router, switch o módem. El módem DSL es sólo un ejemplo.

Esta Guía de instalación rápida le muestra cómo realizar lo siguiente:

1. Conectar el PLA-407 a un módem Cable/DSL o router (20)
2. Conectar el PLA-407 a un ordenador (21)

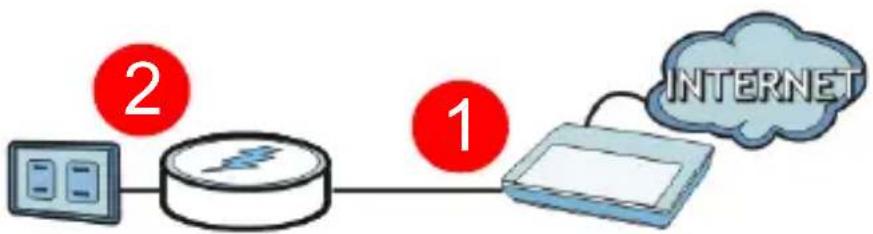

Conectar el PLA-407 a un módem Cable/DSL o router

1. Utilice un cable Ethernet para conectar el puerto ETHERNET del PLA-407 a un puerto LAN Ethernet de su módem, router o switch.
2. Conecte el PLA-407 en una toma de corriente.

1. El LED ( ) debería estar encendido y el LED ( ) debería estar encendido o parpadeando.

Si ninguno de los LEDs está encendido, desenchufe su dispositivo y vuelva a comprobar sus conexiones de hardware.

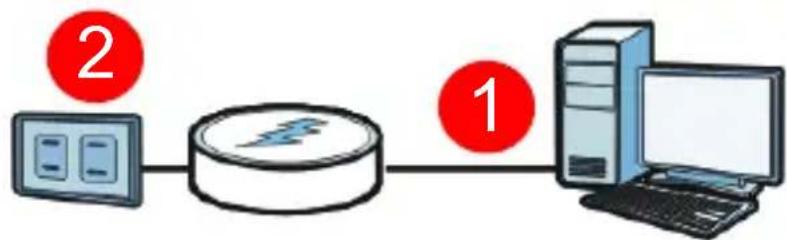

Conectar el PLA-407 a un ordenador

1. Utilice un cable Ethernet para conectar el puerto ETHERNET del PLA-407 al puerto Ethernet del ordenador.
2. Conecte el PLA-407 en una toma de corriente.
3. El LED ( ) debería estar encendido y el LED ( ) debería estar encendido o parpadeando.

1. Cuando el PLA-407 detecta una conexión a otro PLA-407 (u otro adaptador de línea de corriente compatible con HomePlug AV), los LEDs ( ) se encienden y parpadean cuando hay tráfico.

Diseño de paso directo (Pass-Through) y filtro antirruido

El PLA-407 tiene un zócalo de corriente en el que puede enchufar otro dispositivo de red o una regleta. El zócalo de corriente extra puede filtrar interferencias de dispositivos eléctricos para que no afecten a la red de línea eléctrica Powerline. Consulte la Guía del usuario para más información sobre esta característica.

Enchufe otro dispositivo como un router o switch en la red de línea eléctrica Powerline que ha configurado.

Si tiene problemas configurando sus conexiones, compruebe si:

- Sus tomas funcionan correctamente. Desenchufe el PLA-407 y enchufe otro aparato eléctrico que sepa que funciona.

- Los cables Ethernet que utiliza son de Categoría 5 o mayor. La mayoría de cables están etiquetados con sus especificaciones.

- Todos los cables Ethernet y de corriente están conectados de forma segura.

¡Enhorabuena! Esto ha configurado su red de línea eléctrica. Consulte la Guía del usuario para instrucciones sobre cómo usar la PLA-4xx Configuration Utility y/o el botón ENCRYPT (Cifrar) para configurar su red de línea eléctrica Powerline de forma segura.
