ZY2PLA407 - Tarjeta de red / adaptador ZYXEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador PLC (corriente portadora en línea)
Marca	ZyXEL
Modelo	PLA-407 (ZY2PLA407)
Estándar de red	HomePlug AV, IEEE 1901
Velocidad máxima	200 Mbps
Interfaz	1 puerto Ethernet 10/100 Mbps (RJ-45)
Toma eléctrica integrada	Sí, passthrough (toma hembra)
Botón de seguridad	Sí, botón ENCRYPT para cifrado AES de 128 bits
Indicadores LED	Alimentación, Ethernet, PLC (Powerline), tráfico
Alimentación	100-240 V AC, 50/60 Hz
Consumo eléctrico	Aproximadamente 5 W en funcionamiento
Dimensiones (L x A x H)	Aproximadamente 10 x 6 x 4 cm
Peso	Aproximadamente 200 g
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Función principal	Extender la red doméstica a través del cableado eléctrico
Configuración requerida	Toma eléctrica, cable Ethernet categoría 5 o superior
Seguridad de red	Cifrado AES de 128 bits mediante botón ENCRYPT
Compatibilidad	HomePlug AV, compatible con todos los adaptadores PLC HomePlug AV
Software de gestión	Utilidad de configuración PLA-4xx (Windows)
Mantenimiento	Limpiar con un paño seco y suave, desconectar antes de limpiar
Reparabilidad	Piezas de repuesto no disponibles, dispositivo no reparable por el usuario
Garantía	2 años (según el vendedor)
Contenido de la caja	Adaptador PLA-407, cable Ethernet, guía de inicio rápido, CD de utilidad

Preguntas frecuentes - ZY2PLA407 ZYXEL

¿Cómo conectar el PLA-407 a un módem o enrutador?

Conecte un cable Ethernet entre el puerto ETHERNET del PLA-407 y un puerto LAN libre de su módem o enrutador. Luego, enchufe el PLA-407 a una toma eléctrica. Los LED de alimentación y Ethernet deben encenderse.

¿Cómo conectar el PLA-407 a un ordenador?

Use un cable Ethernet para conectar el puerto ETHERNET del PLA-407 al puerto Ethernet de su ordenador. Enchufe el PLA-407 a una toma eléctrica. Los LED de alimentación y Ethernet deben encenderse o parpadear.

¿Cómo asegurar mi red PLC con el botón ENCRYPT?

Presione el botón ENCRYPT de cada adaptador PLA-407 que desee emparejar. El cifrado AES de 128 bits se activa automáticamente. Consulte la guía del usuario para el procedimiento detallado.

¿Qué hacer si los LED no se encienden?

Verifique que la toma eléctrica funcione enchufando otro dispositivo. Asegúrese de que los cables Ethernet estén correctamente conectados y sean de categoría 5 o superior. Desenchufe y vuelva a enchufar el PLA-407.

¿Puedo conectar otros dispositivos a la toma eléctrica del PLA-407?

Sí, el PLA-407 dispone de una toma de corriente integrada (passthrough) que permite conectar otro dispositivo eléctrico o una extensión, sin perturbar la red PLC.

¿Cuál es el alcance máximo de la red PLC?

El alcance depende de la calidad del cableado eléctrico de su hogar. En general, puede alcanzar 300 metros en una misma red eléctrica. Más allá, pueden ser necesarios adaptadores adicionales.

¿El PLA-407 es compatible con otros adaptadores PLC?

Sí, es compatible con cualquier adaptador certificado HomePlug AV (IEEE 1901). Puede mezclar diferentes marcas siempre que cumplan con este estándar.

¿Cómo restablecer el PLA-407 a los ajustes de fábrica?

Mantenga presionado el botón ENCRYPT durante 10 segundos hasta que los LED parpadeen. El adaptador se reiniciará con los ajustes predeterminados. Consulte la guía para más detalles.

¿Cuál es el consumo eléctrico del PLA-407?

El consumo es de aproximadamente 5 vatios en funcionamiento. Se recomienda enchufarlo directamente a una toma de pared y no a una regleta para evitar interferencias.

¿Qué hacer si la conexión a Internet es lenta o inestable?

Verifique que las tomas utilizadas estén en el mismo circuito eléctrico. Evite las regletas con interferencias y los dispositivos eléctricos de alta corriente. También puede usar la utilidad de configuración para optimizar la red.

MANUAL DE USUARIO ZY2PLA407 ZYXEL

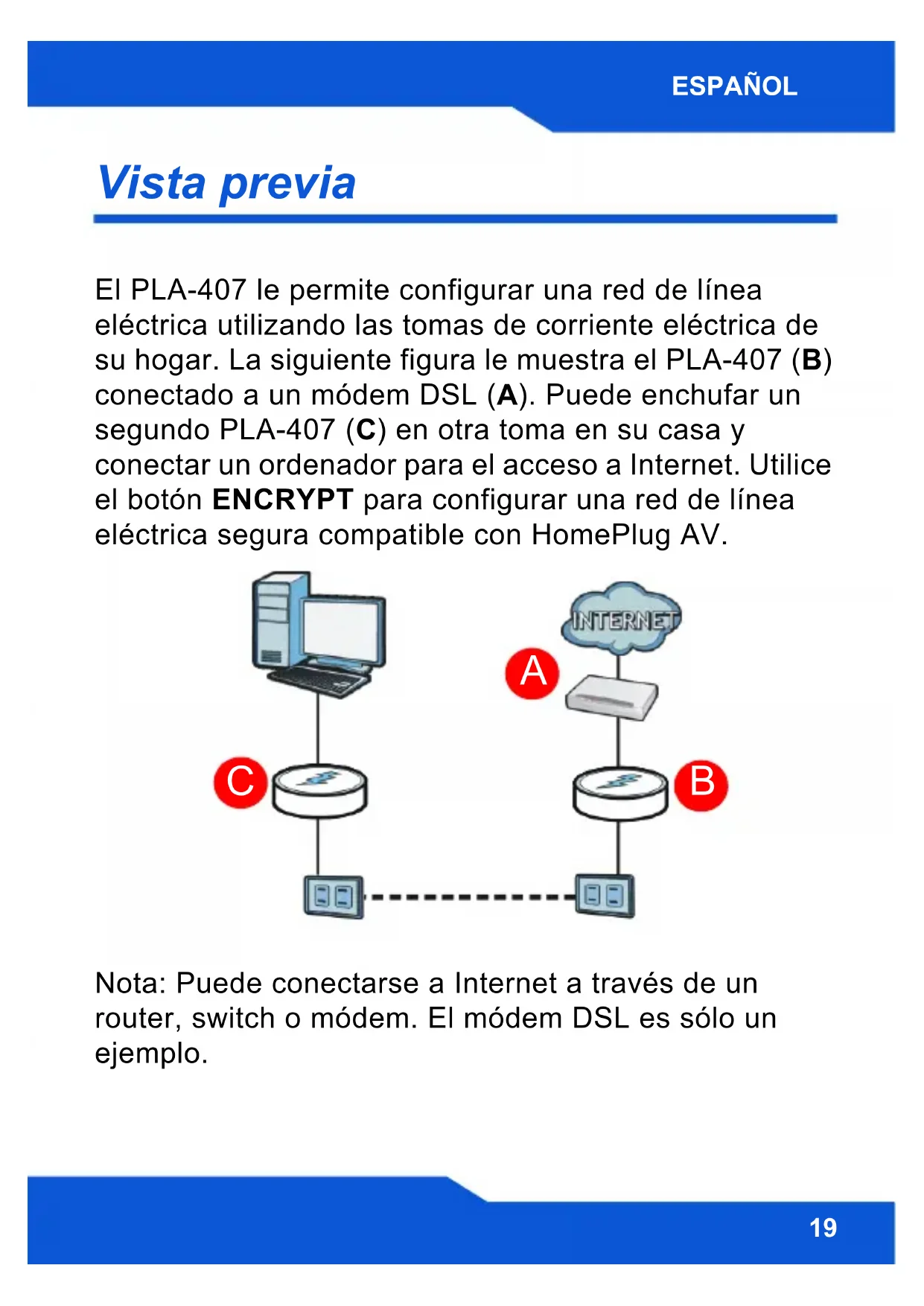

El PLA-407 le permite configurar una red de ligne electrica utilizing las tomas de corriente electrica de su hogar. La?sigue figura le muestra el PLA-407 (B) connectado a un módem DSL (A). Puede enchufar un?. segundo PLA-407 (C) en othera toma en su casa y!. connectar un ordinador para el acceso a Internet. Utilice el boton ENCRYPT para configurar una red de ligne electrica segura compatible con HomePlug AV.

Nota: Puede connectarse a Internet a性和 de un router, switch o modem. El modem DSL es solo un exemple.

Esta Guía de instalación<rápida le muestra como realizar lo suiviente:

1. Conectar el PLA-407 a un MODem Cable/DSL o router (20)
2. Conectar el PLA-407 a un ordinador (21)

Conectar el PLA-407 a un MODem Cable/DSL o router

1. Utilice un cable Ethernet para conectar el puerto ETHERNET del PLA-407 a un puerto LAN Ethernet de su módem, router o switch.
2. Conecte el PLA-407 en una toma de corriente.

1. El LED (Debería estar encendido y el LED ( )...) deben estar encendido o parpadeando.

Si ninguno de los LEDs está encendido, desenchufe su dispositivo y vuelva a comprobar sus conexiones de hardware.

Conectar el PLA-407 a unordenador

1. Utilice un cable Ethernet para conectar el puerto ETHERNET del PLA-407 al puerto Ethernet del ordinador.
2. Conecte el PLA-407 en una toma de corriente.
3. El LED (Debería estar encendido y el LED (Debería estar encendido o parpadeando.

1. Cuando el PLA-407 detecta una conexión a otro PLA-407 (u除外 adaptador de linea de corriente compatible con HomePlug AV), los LEDs (se encienden y parpadean cuando hay tráfico.

Diseño de paso directo (Pass-Through) y bajo antirruido

El PLA-407 tiene un zócalo de corriente en el que pueda enchufar otro dispositivo de red o una regleta. El zócalo de corriente extra puede filtrar interferencias de dispositivos electricos para que no afecten a la red de linea electrica Powerline. Consulte la Guía del usuario para más información sobre esta característica.

Enchufe除外 dispositivo como un router o switch en la red de linea electrica Powerline que ha configurado.

Si tiene problemas configurando sus conexiones, disfruebe si:

• Sus tomas funciona correctamente. Desenchufe e PLA-407 y enchufe除外 aparato electrico que sepaque funciona.

• Los cables Ethernet que utilizes son de Categoría 5 o mayor. La mayoría de cables está en etiquetados con sus specifications.

• Todos los cables Ethernet y de corriente está conectados de forma segura.

jEnhorabuena! Este ha configurado su red de linea electrica. Consulte la Guia del usuario para instrucciones sobre como usar la PLA-4xx Configuration Utility y/o el botón ENCRYPT (Cifrar) para configurar su red de linea electrica Powerline de forma segura.
