Produkttyp	PLC-Adapter (Powerline-Kommunikation)
Marke	ZyXEL
Modell	PLA-407 (ZY2PLA407)
Netzwerkstandard	HomePlug AV, IEEE 1901
Maximale Datenrate	200 Mbit/s
Schnittstelle	1x Ethernet 10/100 Mbit/s (RJ-45)
Integrierte Steckdose	Ja, Durchgangsbuchse (Steckdose)
Sicherheitstaste	Ja, ENCRYPT-Taste für 128-Bit-AES-Verschlüsselung
LED-Anzeigen	Strom, Ethernet, Powerline, Datenverkehr
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	Ca. 5 W im Betrieb
Abmessungen (L x B x H)	Ca. 10 x 6 x 4 cm
Gewicht	Ca. 200 g
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Hauptfunktion	Erweiterung des Heimnetzwerks über die Stromleitung
Systemvoraussetzungen	Steckdose, Ethernet-Kabel der Kategorie 5 oder höher
Netzwerksicherheit	128-Bit-AES-Verschlüsselung über ENCRYPT-Taste
Kompatibilität	HomePlug AV, kompatibel mit allen HomePlug-AV-PLC-Adaptern
Verwaltungssoftware	Konfigurationstool PLA-4xx (Windows)
Pflege	Mit einem trockenen, weichen Tuch reinigen, vor der Reinigung vom Stromnetz trennen
Reparierbarkeit	Keine Ersatzteile verfügbar, Gerät nicht vom Benutzer reparierbar
Garantie	2 Jahre (je nach Händler)
Lieferumfang	PLA-407-Adapter, Ethernet-Kabel, Kurzanleitung, Utility-CD

Häufig gestellte Fragen - ZY2PLA407 ZYXEL

Wie verbinde ich den PLA-407 mit einem Modem oder Router?

Schließen Sie ein Ethernet-Kabel zwischen dem ETHERNET-Anschluss des PLA-407 und einem freien LAN-Port Ihres Modems oder Routers an. Schließen Sie dann den PLA-407 an eine Steckdose an. Die Strom- und Ethernet-LEDs sollten leuchten.

Wie verbinde ich den PLA-407 mit einem Computer?

Verwenden Sie ein Ethernet-Kabel, um den ETHERNET-Anschluss des PLA-407 mit dem Ethernet-Port Ihres Computers zu verbinden. Schließen Sie den PLA-407 an eine Steckdose an. Die Strom- und Ethernet-LEDs sollten leuchten oder blinken.

Wie sichere ich mein Powerline-Netzwerk mit der ENCRYPT-Taste?

Drücken Sie die ENCRYPT-Taste an jedem PLA-407-Adapter, den Sie verbinden möchten. Die 128-Bit-AES-Verschlüsselung wird dann automatisch aktiviert. Weitere Details finden Sie in der Bedienungsanleitung.

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie, ob die Steckdose funktioniert, indem Sie ein anderes Gerät anschließen. Stellen Sie sicher, dass die Ethernet-Kabel richtig angeschlossen sind und der Kategorie 5 oder höher entsprechen. Trennen Sie den PLA-407 vom Stromnetz und schließen Sie ihn wieder an.

Kann ich andere Geräte an die Steckdose des PLA-407 anschließen?

Ja, der PLA-407 verfügt über eine integrierte Durchgangssteckdose, an die Sie ein weiteres elektrisches Gerät oder eine Verlängerung anschließen können, ohne das Powerline-Netzwerk zu stören.

Wie groß ist die maximale Reichweite des Powerline-Netzwerks?

Die Reichweite hängt von der Qualität der elektrischen Verkabelung in Ihrem Haus ab. Im Allgemeinen kann sie bis zu 300 Meter im selben Stromnetz betragen. Darüber hinaus können zusätzliche Adapter erforderlich sein.

Ist der PLA-407 mit anderen Powerline-Adaptern kompatibel?

Ja, er ist mit jedem zertifizierten HomePlug AV-Adapter (IEEE 1901) kompatibel. Sie können verschiedene Marken mischen, solange sie diesen Standard unterstützen.

Wie setze ich den PLA-407 auf die Werkseinstellungen zurück?

Halten Sie die ENCRYPT-Taste 10 Sekunden lang gedrückt, bis die LEDs blinken. Der Adapter wird mit den Standardeinstellungen neu gestartet. Weitere Informationen finden Sie in der Anleitung.

Wie hoch ist der Stromverbrauch des PLA-407?

Der Verbrauch beträgt etwa 5 Watt im Betrieb. Es wird empfohlen, ihn direkt an eine Wandsteckdose und nicht an eine Steckdosenleiste anzuschließen, um Störungen zu vermeiden.

Was tun, wenn die Internetverbindung langsam oder instabil ist?

Überprüfen Sie, ob die verwendeten Steckdosen im selben Stromkreis liegen. Vermeiden Sie gestörte Steckdosenleisten und Geräte mit hohem Stromverbrauch. Sie können auch das Konfigurationstool verwenden, um das Netzwerk zu optimieren.

BEDIENUNGSANLEITUNG ZY2PLA407 ZYXEL

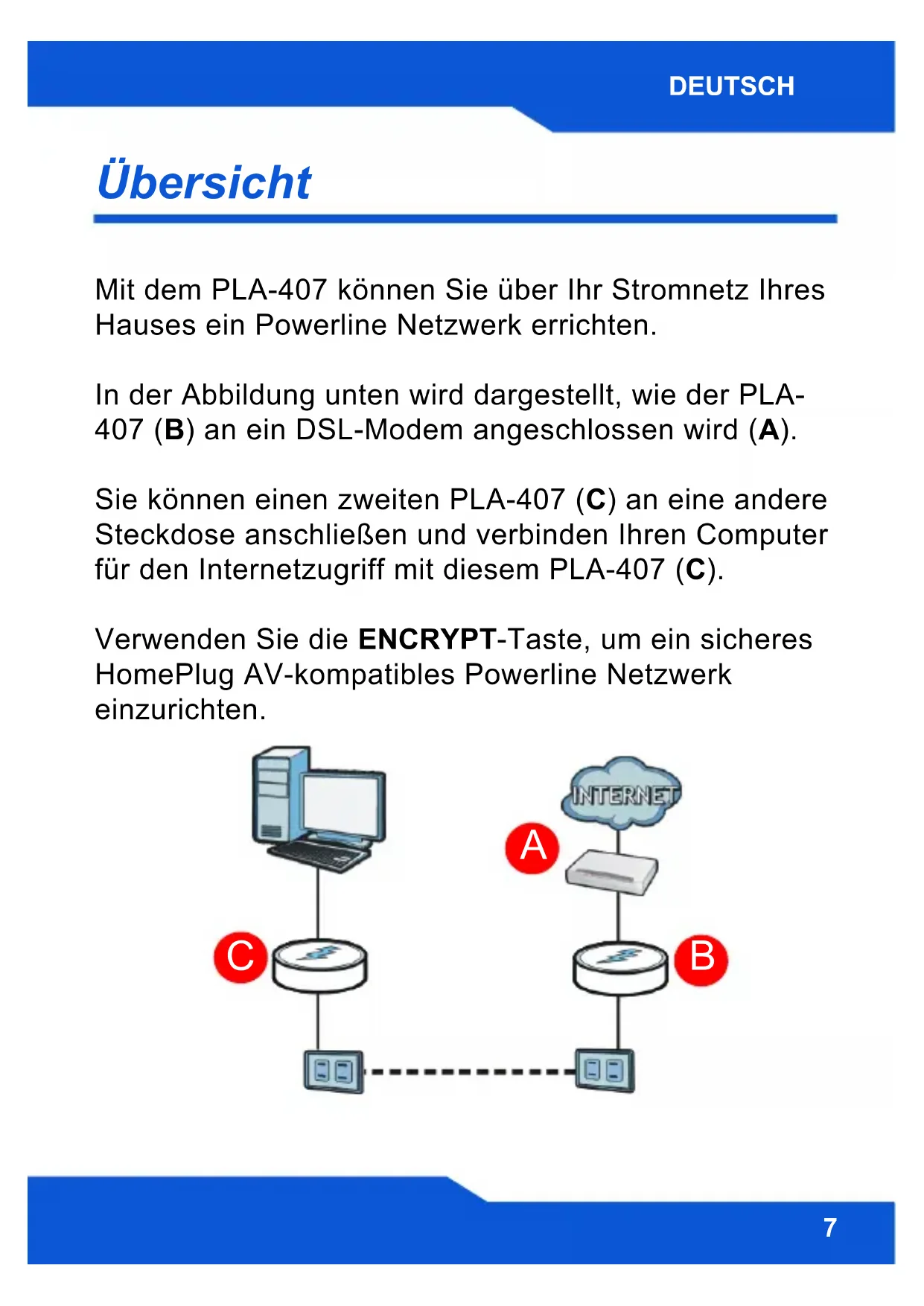

Mit dem PLA-407 konnen Sie über Ihr Stromnetz Ihres Hauses ein Powerline Netzwerk errichten.

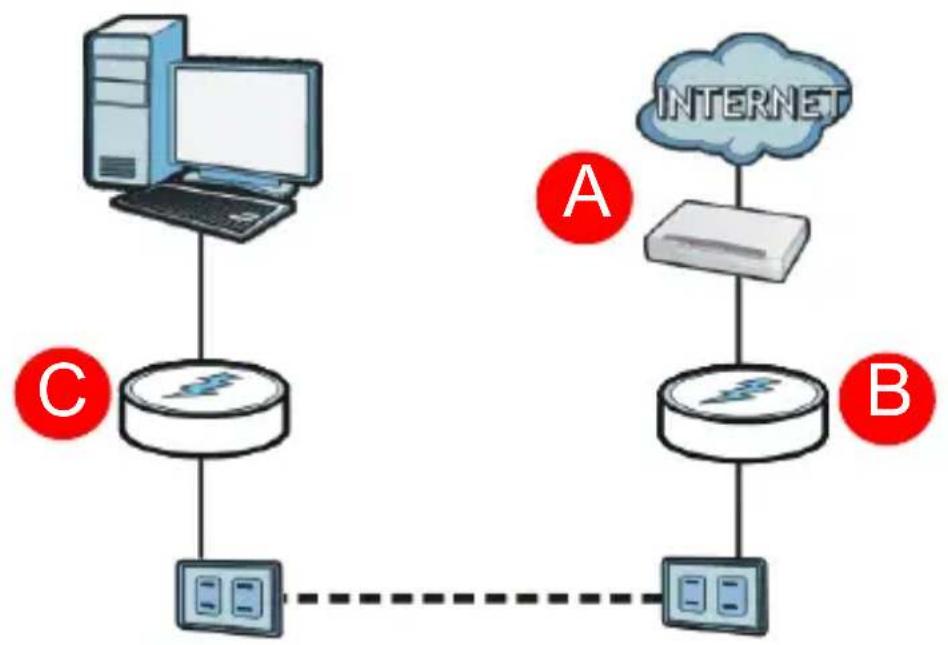

In der Abbildung unter wird dargestellt, wie der PLA-407 (B) an ein DSL-Modem angeschlossen wird (A).

Sie können einen zweiten PLA-407 (C) an eine andere Steckdose anschließen und verbinden ihren Computer für den Internetzugriff mit diesen PLA-407 (C).

Verwenden Sie die ENCRYPT-Taste, um ein sicheres HomePlug AV-kompatibles Powerline Netzwerkeinzurichten.

Hinweis:

Die Verbindung zum Internet kann mit einem Router, Switch oder Modem hergestellt werden.

Das DSL Modem wird hier nur als Beispiel verwendet.

In dieser Kurzanleitung erfolhen Sie folgende Punkte:

1. Verbindung zwischen dem PLA-407 und einem Kabel/DSL-Modem oder Router (9)
2. Anschließlich des PLA-407 an einen Computer (10)

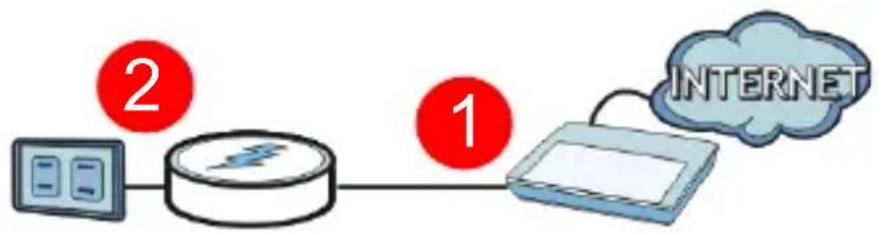

Verbindung zwischen dem PLA-407 und einem Kabel-/DSL-Modem oder Router

1. Schreiben Sie ein Ethernetkabel an den ETHERNET-Anschluss des PLA-407 an und die andere Seite des Kabels verbinden Sieitte mit einem freien Ethernet-Anschluss des Modems, Routers oder Switch.
2. Schließen Sie den PLA-407 an eine frei Sterom-Steckdose an.
3. Die (ED sollte nun leuchten und die (ED sollte konstant leuchten oder blinken.

Wenn keine der LEDs leuchtet, prufen Sieitte noch einmal alle Kabelverbindungen.

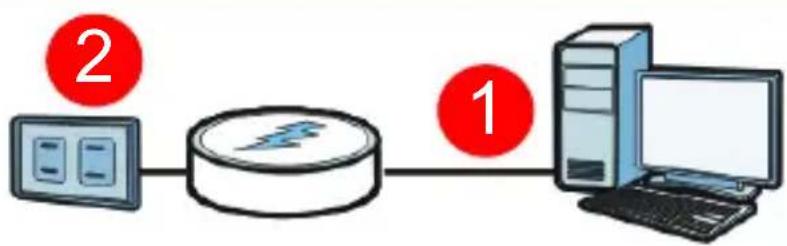

Anschlieben des PLA-407 an einen Computer

1. Schreiben Sie ein Ethernetkabel an den ETHERNET-Anschluss des PLA-407 an und die andere Seite des Kabels verbinden Sieitte mit dem Ethernet-Anschluss Ihres Computers.

2. Schließen Sie den PLA-407 an eine frei Strom-Steckdose an.

3. Die (LED sollte nun leuchten und die (ED sollte konstant leuchten oder blinken.

1. Wenn der PLA-407 die Verbindung zu einem anderen PLA-407 (oder einem anderen HomePlug AV-kompatiblen Powerline Adapter) erKENnt, beginnen die (LED's zu leuchten und bei Datenverkehr zu blinken.

Pass-Through Design und Rauschfilter

Der PLA-407 verfügbar einen Stromanschluss, an den Sie ein anderes Netzwerkgerät oder eine Strom-Stecker leiste anschließen konnen. Der zusätzliche Anschluss kann Interferenzen anderer elektrischer Geräte Herausfiltern, so dass diese nicht das Powerline-Netzwerk beeinträchtigen. Weitere Informationen zu dieser Funktion finden Sie im Benutzerhandbuch.

Schreiben Sie ein anderes Gerät wie einen Router oder einen Switch an das eingerichtete Powerline-Netzwerk an.

Wenn Sie Probleme haben sollenen, das Gerät anzuschreiben, stellen Sie folgende Punkte sicher,

• Dass die Stromsteckdose richtig Funktioniert. Trennen Sie den PLA-407 vom Stromnetz und schreiben Sie an diese Stromsteckdose ein anderes Gerät an, von dem Sie wissen, dass es Funktioniert.
• Dass Sie ein Ethernetkabel der Kategorie 5 oder höher verwenden. Bei den meisten Kabeln sind diese Spezifikationen aufgedrucht.
• Dass alle Ethernet und Stromkabel fest angeschlossen sind.

Herzlichen Glückwunsch!

So wird das Powerline-Networke eingerichtet. Eine Anleitung zur Verwendung des PLA-4xx-Konfigurationsprogramms und/oder der Taste ENCRYPT (Verschlussung) zum Einrichten des sicheren Powerline-Networks finden Sie im Benutzerhandbuch.

Présentation

CISPR/1/XX/CDV Opt B

Safety EN 60950-1:2001+A11:2004
