Notice ZYXEL SFP-100LX-20 - page 1
1 / 4
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Glasfaser-SFP-Transceiver-Modul
Modell SFP-100LX-20
Hersteller ZyXEL
Ethernet-Standard 100Base-LX
Reichweite bis zu 20 km (Single-Mode)
Wellenlänge 1310 nm
Steckertyp LC-Duplex
Unterstützte Datenrate 100 Mbit/s (Fast Ethernet)
Betriebstemperaturbereich 0 °C bis 70 °C
Lagertemperaturbereich -40 °C bis 85 °C
Stromversorgung Über SFP-Anschluss des Host-Geräts (3,3 V)
Leistungsaufnahme < 1 W
Abmessungen (H x B x T) ca. 8,5 mm x 13,4 mm x 56,5 mm
Gewicht ca. 30 g
Material Metallgehäuse, Kunststoffteil
Überwachungsfunktion Digital Diagnostic Monitoring (DDM) unterstützt
Reinigung Staubschutzkappen aufbewahren; Stecker mit fusselfreiem Tuch und Isopropylalkohol reinigen
Sicherheitshinweise Nicht in feuchter Umgebung betreiben; vor statischer Entladung schützen
Reparatur Keine reparierbaren Teile; bei Defekt Austausch empfohlen
Kompatibilität Kompatibel mit Standard-SFP-Steckplätzen (z. B. ZyXEL-Switches)

Häufig gestellte Fragen - SFP-100LX-20 ZYXEL

Wofür wird das ZyXEL SFP-100LX-20 verwendet?
Das ZyXEL SFP-100LX-20 ist ein SFP-Transceiver-Modul für Glasfasernetzwerke mit 100Base-LX und einer Reichweite von bis zu 20 km über Single-Mode-Faser.
Welche Steckertypen hat das SFP-100LX-20?
Es verfügt über LC-Duplex-Anschlüsse für die Glasfaserkabel.
Kann das Modul in jedem Switch verwendet werden?
Ja, solange der Switch einen Standard-SFP-Steckplatz hat und 100Base-LX unterstützt. ZyXEL empfiehlt die Verwendung in kompatiblen ZyXEL-Switches.
Wie wird das SFP-Modul gereinigt?
Entfernen Sie die Staubschutzkappe und reinigen Sie die Steckerfläche vorsichtig mit einem fusselfreien Tuch und Isopropylalkohol. Setzen Sie die Kappe wieder auf, wenn das Modul nicht verwendet wird.
Welche Wellenlänge verwendet das SFP-100LX-20?
Das Modul arbeitet mit einer Wellenlänge von 1310 nm.
Unterstützt das Modul Digital Diagnostic Monitoring (DDM)?
Ja, das SFP-100LX-20 unterstützt DDM-Funktionen zur Überwachung von Temperatur, Spannung und optischer Leistung.
Wie wird das Modul mit Strom versorgt?
Die Stromversorgung erfolgt über den SFP-Anschluss des Host-Geräts mit 3,3 V. Die Leistungsaufnahme beträgt weniger als 1 Watt.
Kann das SFP-Modul repariert werden?
Nein, das Modul enthält keine reparierbaren Teile. Bei Defekt muss es durch ein neues Modul ersetzt werden.
Welche Reichweite hat das SFP-100LX-20?
Die maximale Reichweite beträgt 20 Kilometer bei Verwendung von Single-Mode-Glasfaser.
Gibt es besondere Sicherheitshinweise?
Vermeiden Sie den Betrieb in feuchter Umgebung. Beachten Sie den ESD-Schutz (elektrostatische Entladung) bei der Handhabung. Schauen Sie nicht direkt in die Laserstrahlung.

Benutzerfragen zu SFP-100LX-20 ZYXEL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch SFP-100LX-20 - ZYXEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SFP-100LX-20 von der Marke ZYXEL.

BEDIENUNGSANLEITUNG SFP-100LX-20 ZYXEL

ZyXEL

ZYXEL Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller Zyxel 1000 Microcontroller

ZYXEL SFP-100LX-20 - ZyXEL - 2

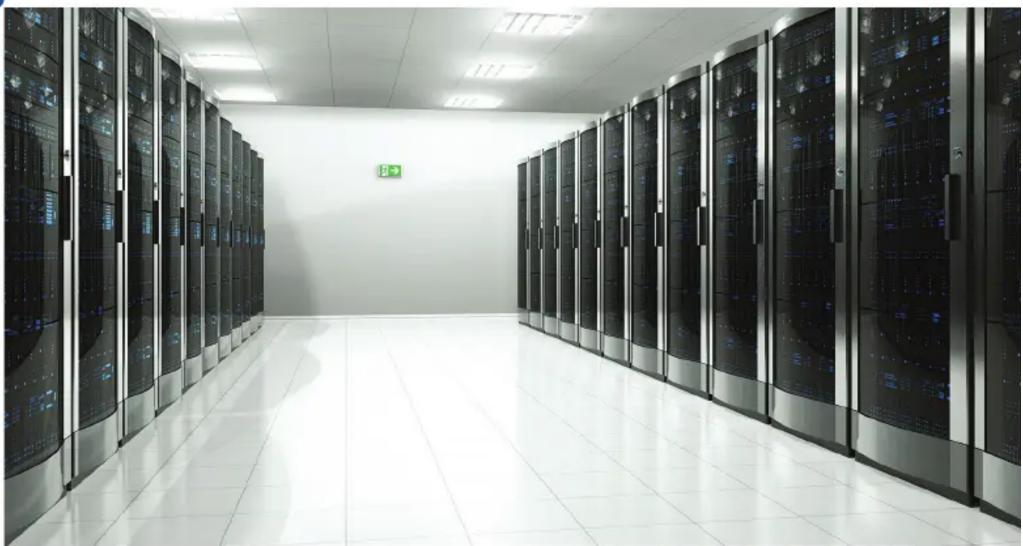

natural_image Interior view of a data center with rows of server racks and a green emergency exit sign (no readable text or symbols)

Reliable Transceiver Modules for Different Connectivity Demands

• Hot-Pluggable with maximum flexibility
• Low power dissipation
• Industry standard compliance
• SFP Multi-Source Agreement (MSA) compliance
• Compact size, high port density

The ZyXEL Transceiver Series is a complete range of industry standard, hot-pluggable transceiver modules consists of Fast, Gigabit and 10 Gigabit variations.

Benefits

Standard-based design assures compatibility

The ZyXEL transceiver family follows industry standards to assure compatibility with switches from other manufacturers without barrier set by proprietary technologies.

Comprehensive portfolio for different connectivity demands

With ZyXEL's comprehensive Fast, Gigabit and 10 Gigabit transceiver product range, also Direct Attached Cable 1 M/3 M, users can just plug the proper model onto the network to extend the physical coverage.

Hot-swappable design facilitates network maintenance

Independent transceiver design provides the highest network maintenance flexibility. Transceivers can be freely added when required, and infrastructure upgrades or transceiver repairs can be done easily by just replacing the transceiver instead of the whole device.

Bi-directional transceivers maximizes usage of existing fiber plant

Traditional fiber optic networking requires two strands of fiber to accomplish communications, in which one strand is reserved for sending signals, while the other is for receiving. On the other hand, bi-directional, dual-wavelength transceivers can establish communications over just one strand of fiber by using two separate optical wavelengths: one receives and the other transmits signals. Transmission capacity can be expanded immediately without additional cost laying new fiber.

Supporting Digital Diagnostics Monitoring Interface (DDMI) SFP enhances management capability

The enhanced digital interface enables a real time link to be established between the switch and the SFP transceiver. This enables the switch to access operating parameters within the fiber link. This includes digital features such as soft control and monitoring of SFP I/O signals.

In addition, the DDMI functionality enables the capability to implement digital alarms and warnings.

This feature ensures that the business can be proactive in preventative maintenance of the network and ensure business continuity.

DDMI Monitors:

  • Temperature • Supply voltage • Transmitted bias current
  • Transmitted power • Received power

All features listed above include alarm and warning thresholds.

ZYXEL SFP-100LX-20 - DDMI Monitors: - 1
Fiber Transceiver Accessories

Specifications and Features

10GbE Transceiver Modules10 Gigabit XFP 10 Gigabit SFP+
XFP-SR FTLX1412D3BCL (XFP-LR) SFP10G-SRSFP10G-LR
Connector LC LC Duplex LC Duplex LC
Wavelength 850 nm 1310 nm 850 nm 1310 nm
Max Transmission Distance300 m10 km300 m10 km
Receiver Characteristics
Optical receiver sensibility-11.1 dBm-12.6 dBm-11.1 dBm-12.6 dBm
Maximum input power+0.5 dBm+0.5 dBm0.5 dBm0.5 dBm
Operational Ranges
Supply voltage3.1 - 3.45 V3.1 - 3.5 V3.14 - 3.46 V3.14 - 3.46 V
Max current400 mA600 mA250 mA285 mA
Physical Specifications
Dimensions (WxDxH)(mm/in.)22.15 x 77.95 x 13.30/0.87 x 3.07 x 0.5222.15 x 77.95 x 13.30/0.87 x 3.07 x 0.52
Weight (g/lb.)40/0.0942/0.0920/0.0420/0.04
With DDMI FeaturesYesYesYesYes
GbE/FETransceiverModulesGigabit SFPFast Ethernet SFP
SFP-1000TSFP-SX-DSFP-LX-10-DSFP-BX1310-10-DSFP-BX1490-10-DSFP-LHX1310-40-DSFP-ZX-80-DSFP-100FX-2SFP-100TXSFP-100LX-20SFP-100BX1310-20-DSFP-100BX1550-20-D
ConnectorRJ-45LCLCLCLCLCLCLCRJ-45LCLCLC
Wavelength-850 nm1310 nm1310 nm(TX)1490 nm(RX)1490 nm(TX)1310 nm(RX)1310 nm1550 nm1310 nm-1310 nm1310 nm(TX)1550 nm(RX)1550 nm(TX)1310 nm(RX)
MaxTransmissionDistance100 m550 m10 km10 km10 km40 km80 km2 km-20 km20 km20 km
Receiver Characteristics
Opticalreceiversensibility--17 dBm-20 dBm-20 dBm-20 dBm-23 dBm-24 dBm-32 dBm--30 dBm-34 dBm-34 dBm
Maximuminput power--3 dBm-3 dBm-3 dBm-3 dBm-3 dBm-3 dBm-8 dBm--5 dBm0 dBm0 dBm
Operational Ranges
Supplyvoltage3.1 - 3.45 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.45 V3.1 - 3.5 V3.1 - 3.5 V3.1 - 3.5 V
Max current300 mA250 mA300 mA-300 mA300 mA300 mA250 mA300 mA250 mA300 mA300 mA
Physical Specifications
Dimensions(WxDxH)(mm/in.)13.40 x 56.00 x 12.40/0.53 x 2.20 x 0.4913.40 x 56.00 x 12.40/0.53 x 2.20 x 0.49
Weight (g/lb.)24/0.0524/0.0516/0.0417/0.0417/0.0417/0.0418/0.0417/0.0421/0.0530/0.0715/0.0315/0.03
With DDMIFeatures-YesYesYesYesYesYes---YesYes
Direct Attached Cable 10G SeriesDAC10G
DAC10G-1MDAC10G-3M
ConnectorSFP+ to SFP+SFP+ to SFP+
Max Transmission Distance1 m3 m
Operational Ranges
Supply voltage3.13 - 3.47 V3.13 - 3.47 V
Max current< 1.5 W < 1.5 W
Physical Specifications
Dimensions (WxDxH)(mm/in.)14 x 58 x 11/0.55 x 2.30 x 0.43
Weight (g/lb.)85/0.19164/0.36

Environmental Specifications

  • Operating temperature: 0^ to 70^ (32°F to 158°F)
  • Storage temperature: -40^ to 85^ (-40°F to 185°F)

Safety Certification

  • Class 1 Laser
    • 21 CFR 1040.10 and 1040.11 compliant
    • CSA (10 Gigabit XFP, Gigabit SFP and Fast Ethernet SFP Series)
    • TUV
    • CE (10 Gigabit SFP+ Series, DAC10G Series)
    • FDA (10 Gigabit SFP+ Series)

Supported Switches

7000 Series4700 Series4500 Series3900 Series3700 Series
MS-7206XGS4700-48FXGS-4728FXGS-4526XGS-4528FXS3900-48FGS3700-24GS3700-24HPGS3700-48GS3700-48HP
DAC10GDAC10G-1M ----Yes----
DAC10G-3M ----Yes----
10 Gigabit XFPXFP-SR Yes Yes Yes Yes Yes-----
FTLX1412D3BCL (XFP-LR) Yes Yes Yes Yes Yes-----
10 Gigabit SFP+SFP10G-SR ----Yes----
SFP10G-LR ----Yes----
Gigabit SFPSFP-1000T Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-SX-D Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-LX-10-D Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-BX1310-10-D Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-BX1490-10-D Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-LHX1310-40-D Yes Yes Yes Yes Yes-Yes YesYes Yes
SFP-ZX-80-D Yes Yes Yes Yes Yes Yes-Yes YesYes Yes
Fast Ethernet SFPSFP-100FX-2 - Yes-------
SFP-100TX-Yes--------
SFP-100LX-20-Yes--------
SFP-100BX1310-20-D-Yes--------
SFP-100BX1550-20-D-Yes--------
3700 Series3500 Series
MES-3728MGS-3712MGS-3712FXGS3700-24XG3700-24HPXGS3700-48XGS3700-48HPES3500-8PDES3500-24ES3500-24HP
DAC10GDAC10G-1M---YesYesYesYes---
DAC10G-3M---YesYesYesYes---
10 Gigabit XFPXFP-SR----------
FTLX1412D3BCL (XFP-LR)----------
10 Gigabit SFP+SFP10G-SR---YesYesYesYes---
SFP10G-LR---YesYesYesYes---
Gigabit SFPSFP-1000TYesYesYesYesYesYesYesYesYesYes
SFP-SX-DYesYesYesYesYesYesYesYesYesYes
SFP-LX-10-DYesYesYesYesYesYesYesYesYesYes
SFP-BX1310-10-DYesYesYesYesYesYesYesYesYesYes
SFP-BX1490-10-DYesYesYesYesYesYesYesYesYesYes
SFP-LHX1310-40-DYesYesYesYesYesYesYesYesYesYes
SFP-ZX-80-DYesYesYesYesYesYesYesYesYesYes
2200 Series
GS2200-8 GS2200-8HP GS2200-24 GS2200-24P GS2200-48
DAC10GDAC10G-1M ----
DAC10G-3M ----
10 Gigabit XFPXFP-SR ----
FTLX1412D3BCL (XFP-LR) ----
10 Gigabit SFP+SFP10G-SR ----
SFP10G-LR ----
Gigabit SFPSFP-1000T Yes Yes Yes Yes Yes
SFP-SX-DYes Yes Yes Yes Yes
SFP-LX-10-DYes Yes Yes Yes Yes
SFP-BX1310-10-DYes Yes Yes Yes Yes
SFP-BX1490-10-DYes Yes Yes Yes Yes
SFP-LHX1310-40-D Yes Yes Yes Yes Yes
SFP-ZX-80-DYes Yes Yes Yes Yes
Fast Ethernet SFPSFP-100FX-2Yes Yes---
SFP-100TXYes Yes---
SFP-100LX-20Yes Yes---
SFP-100BX1310-20-DYes Yes---
SFP-100BX1550-20-DYes Yes---
1910 Series1100 Series
GS1910-24GS1910-24HPGS1910-48GS1910-48HPXGS1910-24XGS1910-48ES1100-24GGS1100-24
DAC10GDAC10G-1M ----Yes Yes--
DAC10G-3M ----Yes Yes--
10 Gigabit XFPXFP-SR ----
FTLX1412D3BCL (XFP-LR) ----
10 Gigabit SFP+SFP10G-SR ----Yes Yes--
SFP10G-LR ----Yes Yes--
Gigabit SFPSFP-1000T Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes
SFP-SX-DYes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes YesYes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes YesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYesYes--YesYes
SFP-100TXYesYesYesYes--YesYes
SFP-100LX-20YesYesYesYes--YesYes
SFP-100BX1310-20-DYesYesYesYes--YesYes
SFP-100BX1550-20-DYesYesYesYes--YesYes
