| Produkttyp | VDSL2-Router (Digitalisierungsbox BASIC) |
| Modell | VMG8825-D70B |
| Abmessungen (B x H x T) | 270 x 190 x 70 mm |
| Gewicht (ohne Zubehör) | 600 g |
| Stromversorgung | Steckernetzteil 12V DC / 3A (Modell WA-36D12FG) |
| DSL-Unterstützung | VDSL2 mit Super Vectoring (Profil 35b), ADSL/ADSL2/ADSL2+ |
| LAN-Schnittstellen | 4 x Gigabit Ethernet (1 x WANoETH konfigurierbar) |
| WLAN-Standard | 802.11 ac/b/g/n, 2,4 GHz & 5 GHz, MU-MIMO 4x4 |
| WLAN-Geschwindigkeit (brutto) | Bis zu 1700 Mbit/s (2,4 GHz + 5 GHz) |
| USB-Anschlüsse | 2 x USB 2.0 Host (jeweils 500 mA) |
| Telefonie | 2 x analog (TAE/RJ11), 1 x ISDN (intern), bis zu 4 VoIP-Telefone |
| Telefonanlagenfunktionen | Integrierte PBX, SIP-Gateway, Anrufbeantworter (extern), Fax |
| IPv6-Unterstützung | Ja, inklusive Tunnel (SixXS) |
| Firewall | Integrierte SPI-Firewall, MAC-Adressfilter, UPnP |
| WLAN-Verschlüsselung | WPA2, WPA, WEP (nicht empfohlen) |
| Bedienung | Web-Oberfläche (http://speedport.ip), TR-069 Fernverwaltung |
| Besonderheiten | Router/Modem-Modus umschaltbar, LTE-Backup (externes Modem), QoS, Dynamic DNS |
| Lieferumfang | Router, Netzteil, DSL-Kabel (grau), Netzwerkkabel (gelb), Wandbügel, Kurzanleitung |
| Umgebungstemperatur (Betrieb) | 5 °C bis 40 °C |
| Sicherheitshinweise | Gehäuse nicht öffnen, Betrieb nur in trockenen Räumen, Kabel vor Feuchtigkeit schützen |
| Reparierbarkeit | Keine vom Benutzer austauschbaren Teile; Wartung nur durch Fachpersonal |
Häufig gestellte Fragen - VMG8825-D70B ZYXEL
Benutzerfragen zu VMG8825-D70B ZYXEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Router kostenlos im PDF-Format! Finden Sie Ihr Handbuch VMG8825-D70B - ZYXEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VMG8825-D70B von der Marke ZYXEL.
BEDIENUNGSANLEITUNG VMG8825-D70B ZYXEL
Bedienungsanleitung Digitalisierungsbox BASIC
Einrichtung über Internet-Browser
speedport.ip oder 192.168.2.1
Herzlich willkommen
Liebe Kundin, lieber Kunde,
auf den folgenden Seiten möchten wir Sie mit den Funktionen Ihrer neuen Digitalisierungsbox BASIC vertraut machen.
Funktionalität Ihrer neuen Digitalisierungsbox BASIC
Die Digitalisierungsbox BASIC bietet folgende Leistungsmerkmale:
▶ VDSL2-Router mit 35b Profil Support ADSL/ADSL2/ADSL2+ (incl. Annex J)
Super Vectoring-Support zur Erhöhung der VDSL-Bandbreite
Gigabit-WANoETH zum Anschluss externer Modems
4-Port Ethernet-Switch (4 x GigaETH) oder 3-Port Ethernet-Switch (3 x GigaETH) + 1 x WANoETH-Port
WLAN Basisstation 802.11 ac/b/g/n, 2.4 GHz + 5 GHz concurrent mode, MU-MIMO 4x4
IPv6-Unterstützung
▶ 2 USB-Host-Ports mit integriertem Mediaserver
- Interne Telefonanlage für - 2 analoge Telefone - 4 VoIP-Telefone - 2 ISDN-Geräte über eine interne ISDN-Schnittstelle
▶ Integriertes SIP-Gateway (VoIP)
▶ Konfigurierbare, interne Telefonanlage (PBX)
Quality of Service und Unterstützung für Providerfernwartung (Deutsche Telekom: Remotemanagement)
Responsive Design ermöglicht den Zugriff mit beliebigem Endgerät (PC, Tablet, Smartphone, etc.) auf die Benutzeroberfläche
Umschaltbar zwischen Router- und Modem-Modus
Kurzbeschreibung
Die Digitalisierungsbox BASIC ermöglicht eine Datenübertragung mit bis zu 300 Mbit/s im Download und 50Mbit/s im Upload. Die hohen Übertragungs-raten offenbaren ihre Vorteile bei der Anwendung von Multimediadensten, High-Speed-Internetanwendungen, hochqualitativen Video-Streams, Sprachdiensten und Cloud Computing.
Die Digitalisierungsbox BASIC bietet zur breitbandigen Heimvernetzung neben 4 Gigabit-Ethernet-LAN-Ports auch eine WLAN-Basisstation, die eine Anbindung von Endgeräten mit Bandbreiten bis zu 1733 Mbit/s (brutto) dank 2.4 GHz und 5 GHz-Funkspektrum und Wave2 MU-MIMO-Technologie (4 externe Antennen) gestattet. Separate WLAN- und WPS-Taster ermöglichen ein leichtes Ein- und Ausschalten des WLAN sowie ein schnelles Anmelden neuer WLAN-Clients.

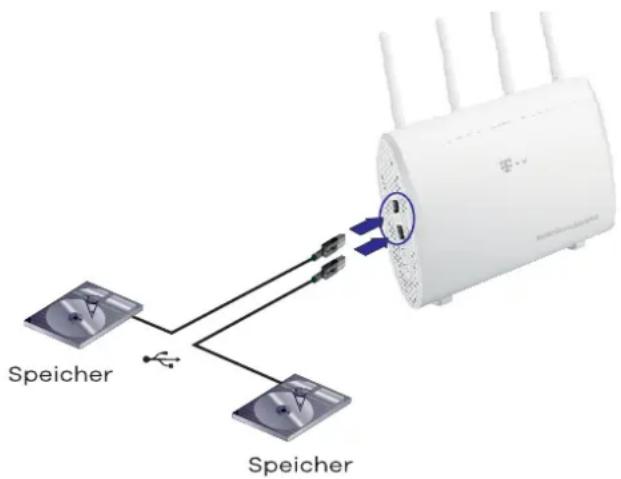

Zwei USB 2.0-Host-Schnittstellen zum Anschluss von Speichergeräten ermöglichen einen automatisierten und zentralen Zugriff auf diese Geräte über den integrierten Media- bzw. Dateiserver.
Die Digitalisierungsbox BASIC kann über eine browser-basierte Bedienoberfläche konfiguriert und angepasst werden. TR-069-Unterstützung ist providerrabhängig verfügbar.
Konventionen für Symbole und Hervorhebungen
In diesem Handbuch werden folgende Symbole und Hervorhebungen zur Kennzeichnung von speziellen Informationen verwendet:
Warnungen und Hinweise
WARNUNG
Kennzeichnung einer gefährlichen Situation, die bei Nichtbeachtung des Sicherheitshinweises zu ernsthaften Verletzungen oder zum Tod führen kann.
VORSICHT
Kennzeichnung einer gefährlichen Situation, die bei Nichtbeachtung des Sicherheitshinweises zu leichten Verletzungen führen kann.
ACHTUNG
Kennzeichnung wichtiger Informationen und Warnungen, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen und Risiken zu vermeiden.
HINWEIS
Kennzeichnung nützlicher Hinweise und Tipps.
Symbole und Hervorhebungen
Fette Schrift kennzeichnet Felder und Titel der Bildschirmdialoge, Anschlüsse an der Digitalisierungsbox BASIC sowie LEDs und Tasten
Beispiel: Speichern, Abbrechen, WPS
Pfadangaben sowie Ordner- und Dateinamen werden kursiv dargestellt
Beispiel: C:/Programme, Downloads, config.bin
▶ Magenta Schrift markiert Adressen zur Eingabe im Browser sowie Links und Verweise innerhalb dieses Handbuches
Beispiel: http://speedport.ip oder 192.168.2.1 oder siehe Symbole und Hervorhebungen
Eingaben für Bedienschritte am Telefon werden mit Tastatursymbolen dargestellt
Beispiel: R 2 oder * # 2 1 #
Inhaltsverzeichnis
Einführung....10
Voraussetzungen....10
Sicherheitshinweise....11
Lieferumfang 13

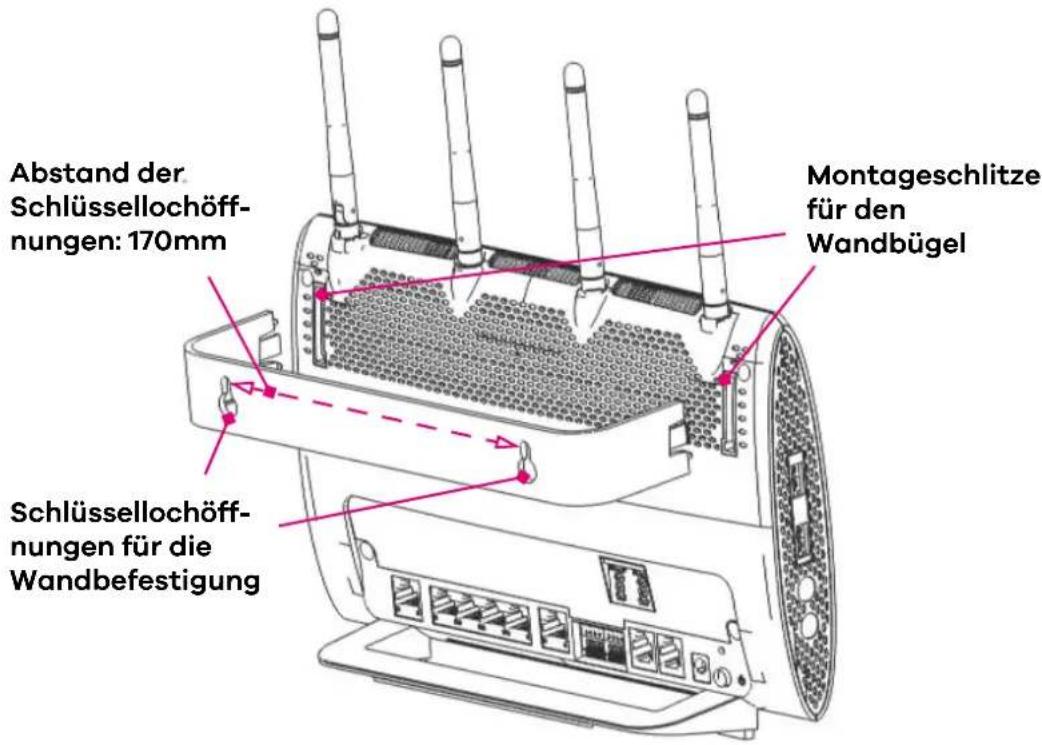

Wandmontage....13
Anschlüsse und LED-Anzeigen 14

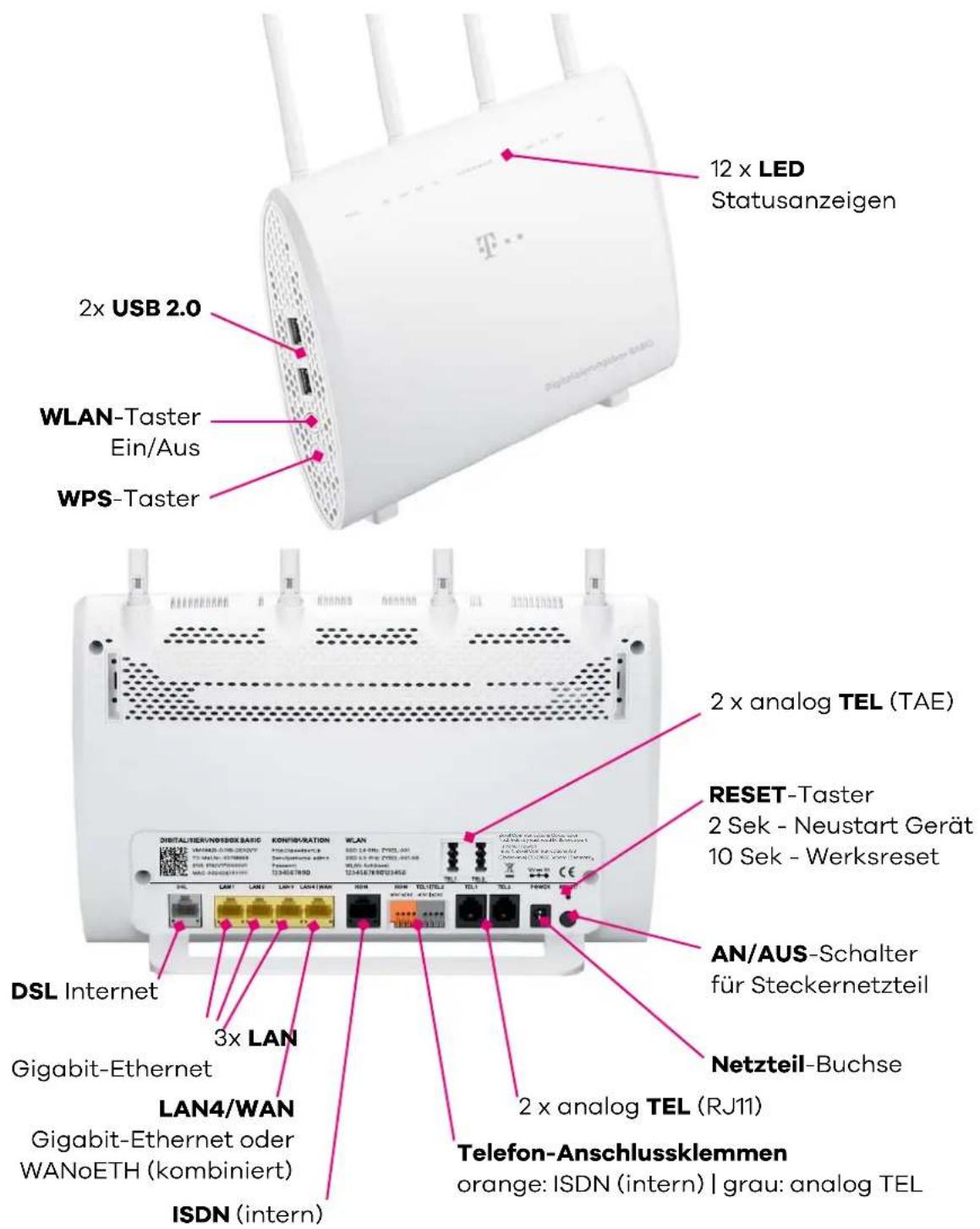

Anschlüsse und Tasten 14

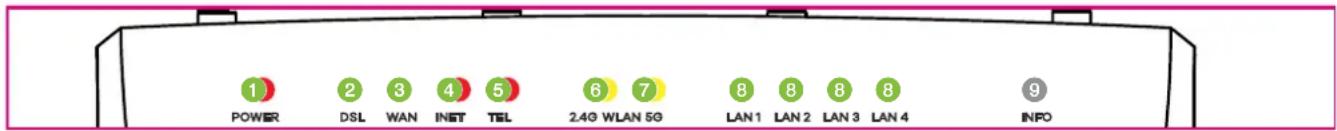

Bedeutung der LEDs im Standard-Modus (Router) 15
Verkabelung 16

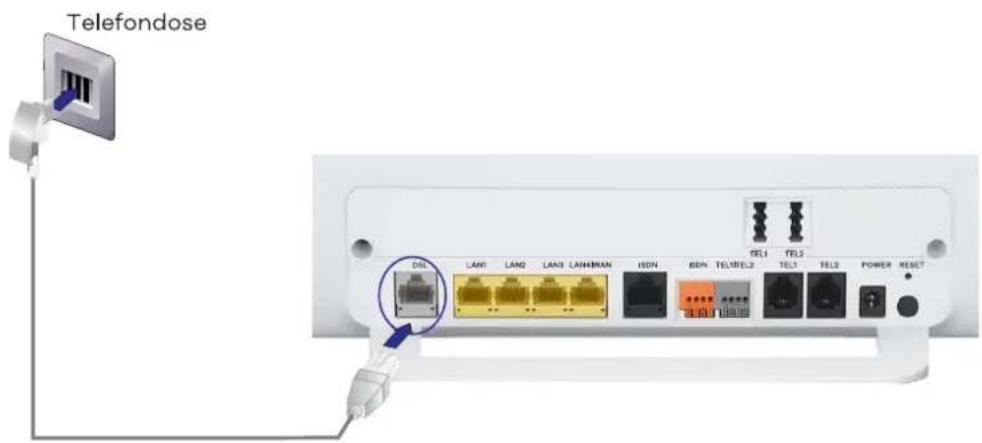

DSL anschließen....17

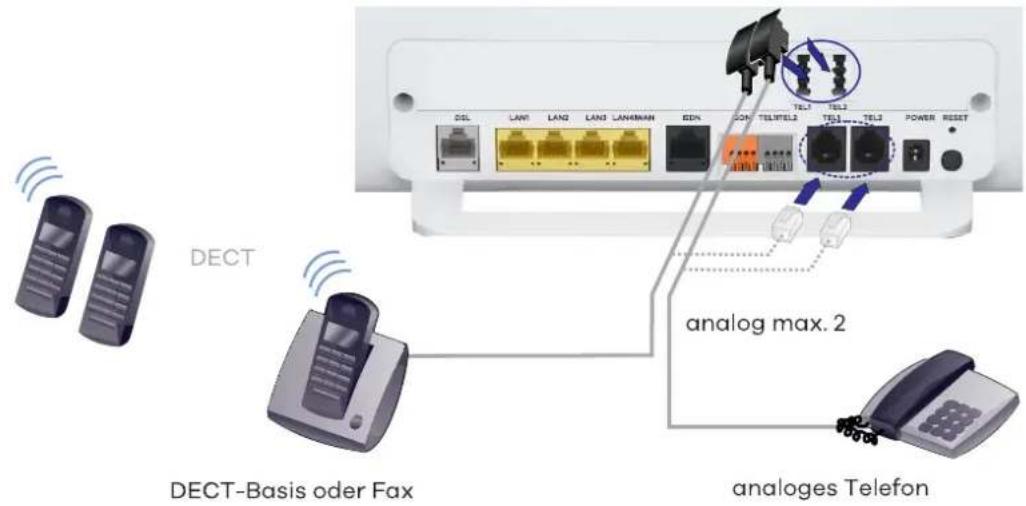

Analoge Telefone anschließen 18
ISDN-Telefone anschließen 19

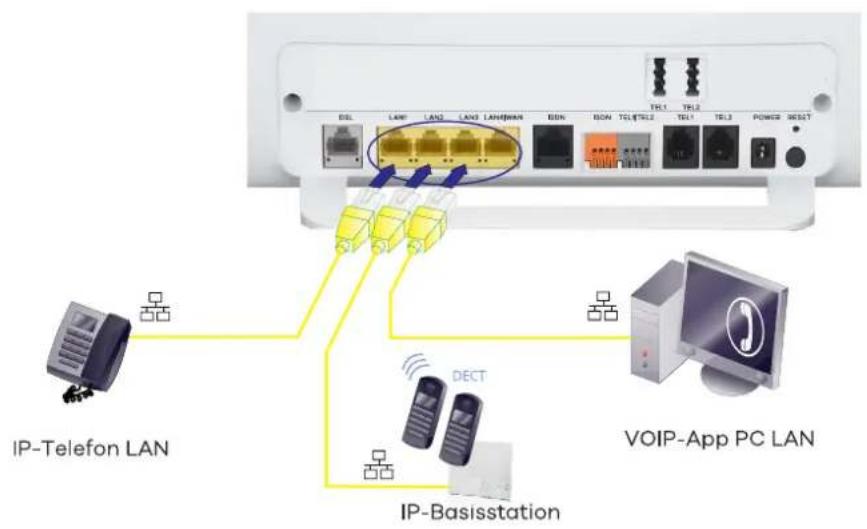

IP-Telefone per LAN anschließen 20

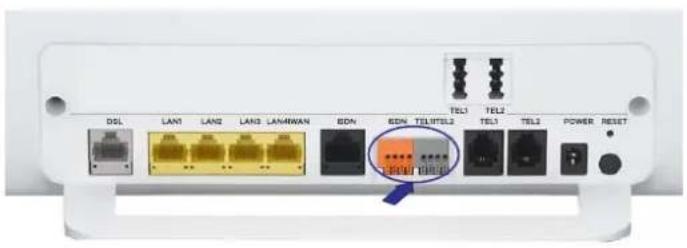

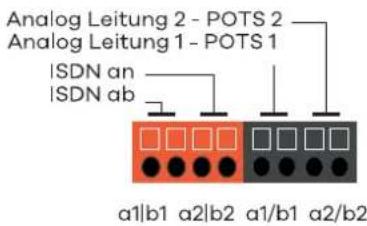

Telefon-Direktverdrahtung über Anschlussklemmen 21

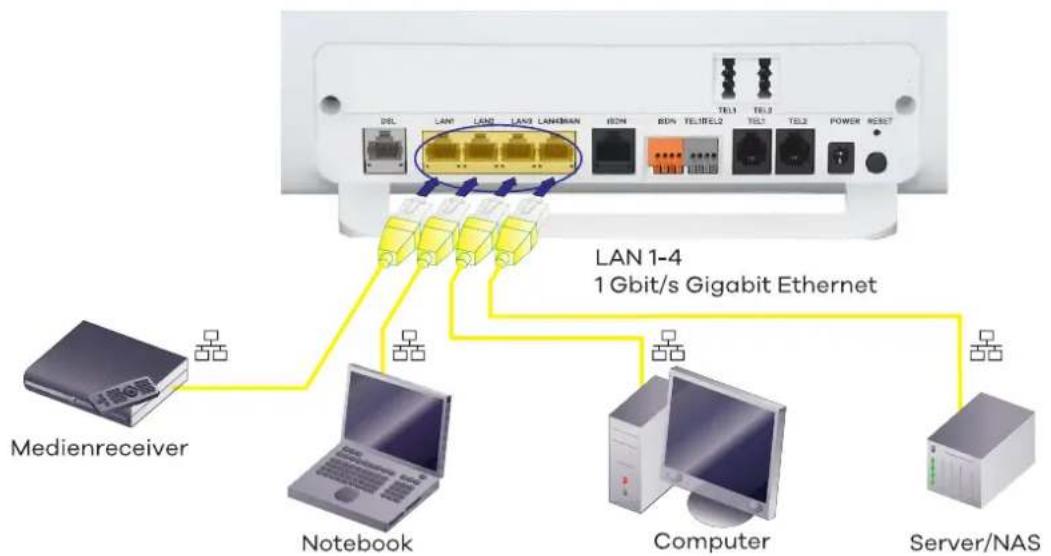

Computer über LAN-Buchsen anschließen 22
Stromversorgung anschließen....23
Konfiguration 24
Vollautomatische Konfiguration....26
Halbautomatische Konfiguration....27
Manuelle Konfiguration....28
Wechsel der Tarifoption 29

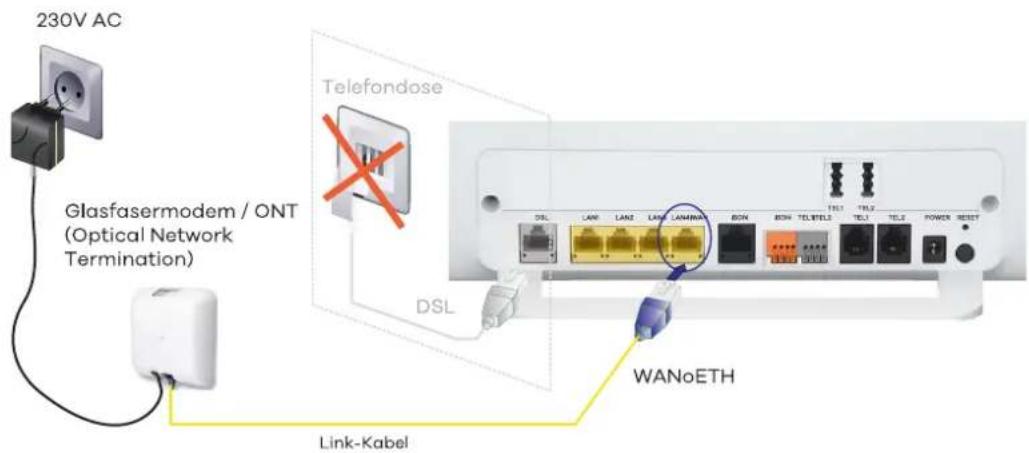

Konfiguration bei Glasfaseranschluss 30

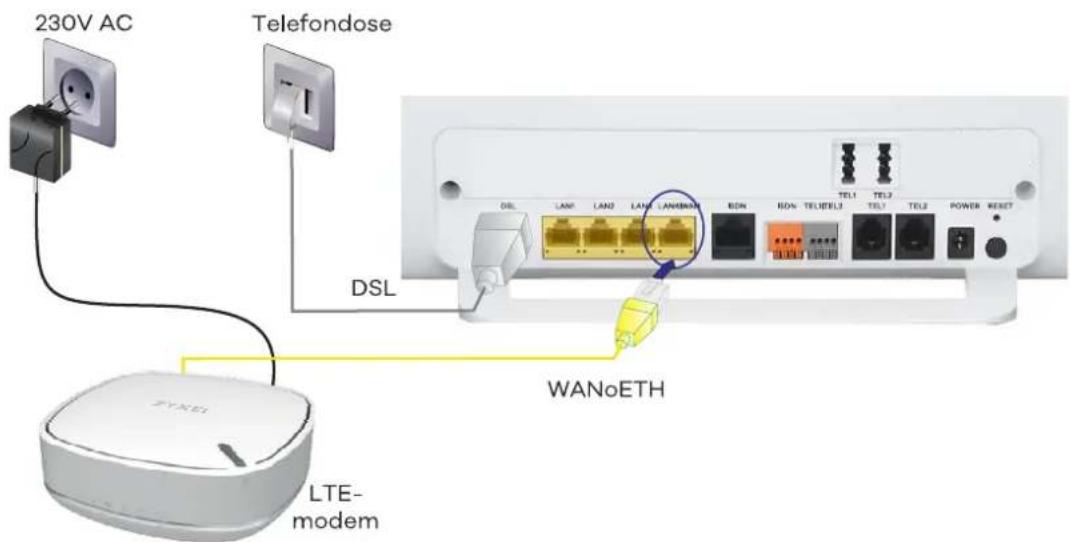

Konfiguration bei LTE-Backup....32
Individuelle Aufgaben....33
Heimnetzwerk (WLAN) einrichten....34

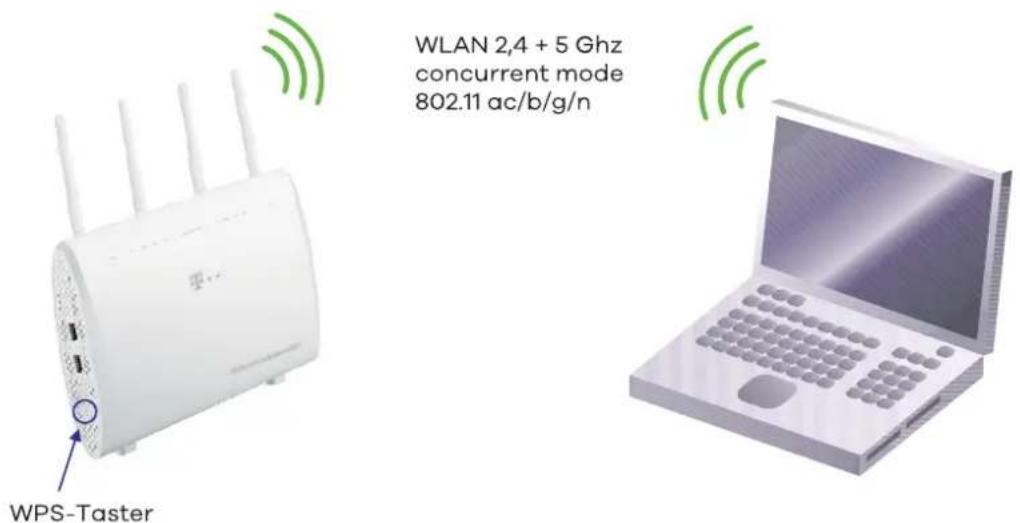

WPS-Funktion zur WLAN-Verbindung nutzen.... 35
Windows-Gerät mit WPS verbinden 36
Gerät mit WPS-Taste verbinden.... 36
Android-Gerät mit WPS verbinden 37
Apple-OS X-Gerät mit WPS verbinden 38
WPS deaktivieren....38
Computer und WLAN-Geräte ohne WPS 38
Geräte unter Windows 10 verbinden.... 39
Geräte unter Android verbinden 40
Apple-OS X-Gerät verbinden 40

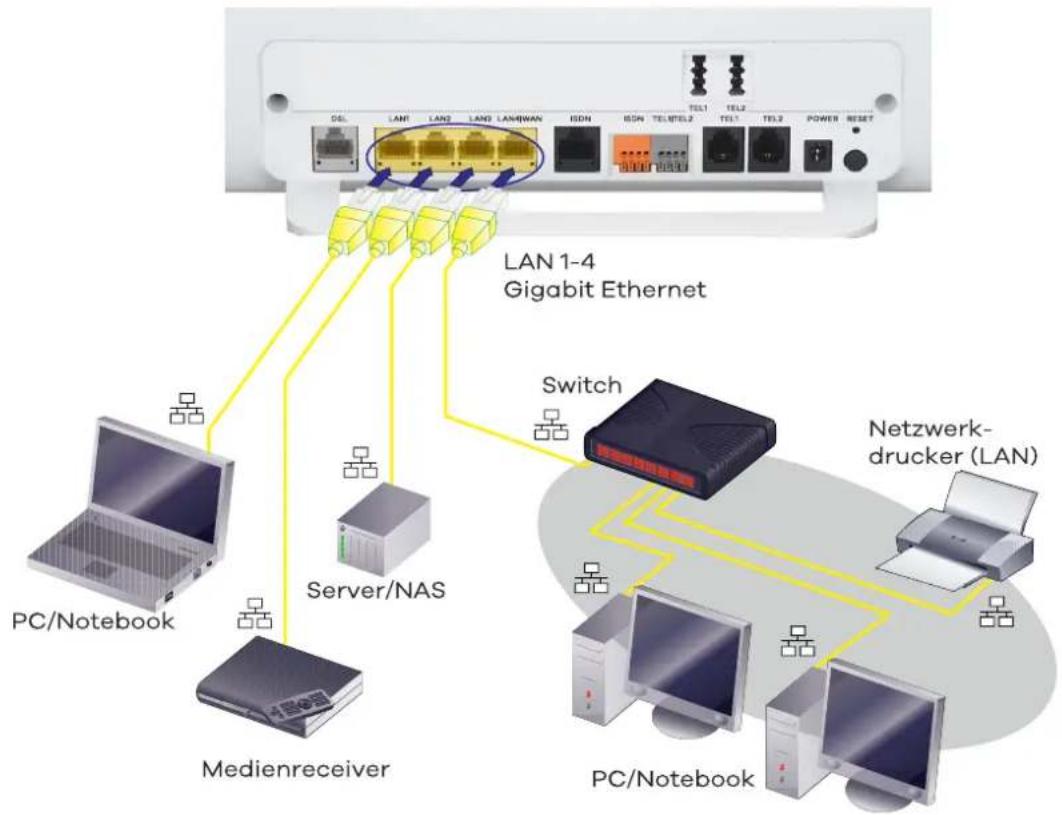

Heimnetzwerk (LAN) erweitern 41
Interne Telefonanlage verwenden 42
IP-Telefone verwenden 44
IP-Telefon an der Digitalisierungsbox BASIC registrieren....45
IP-Telefon an externem Registrar registrieren 45
Anrufbeantworter verwenden 46
Fax verwenden 47
ISDN-Anschluss verwenden....48
Zusätzliche ISDN-Telefone verbinden 48

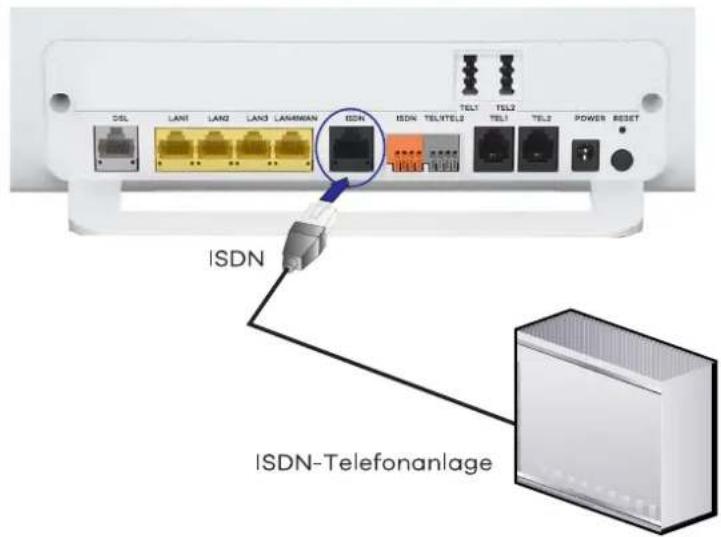

ISDN-Telefonanlage am IP-Anschluss verbinden 50
SIP-Trunk verwenden....52
USB-Geräte verbinden....55
Persönliche Cloud mit Dynamic DNS 56

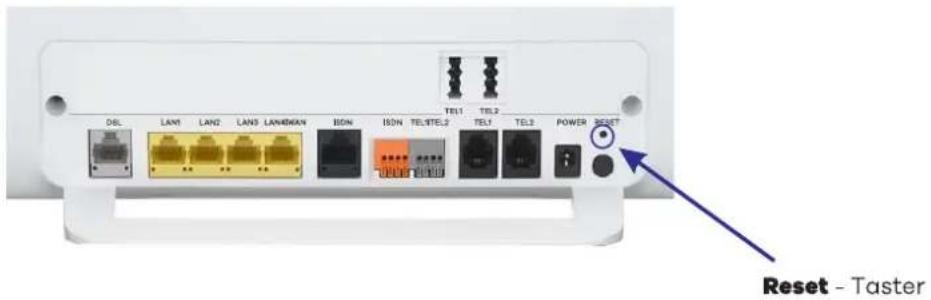

Gerät per Taster zurücksetzen ....59
Neu starten (Reset)....60
Auslieferungszustand wiederherstellen 60
Funktionen über das Telefon aktivieren 61
Rufnummernunterdrückung ....61
Anrufweiterschaltung 62
Halten, Rückfrage und Makeln 63
Vermitteln 64
Vermitteln durch Auflegen / Umlegen (ECT) 65
Dreierkonferenz 66
Anklopfen....66
Bedienoberfläche für die Konfiguration....67
Gerätepasswort 68

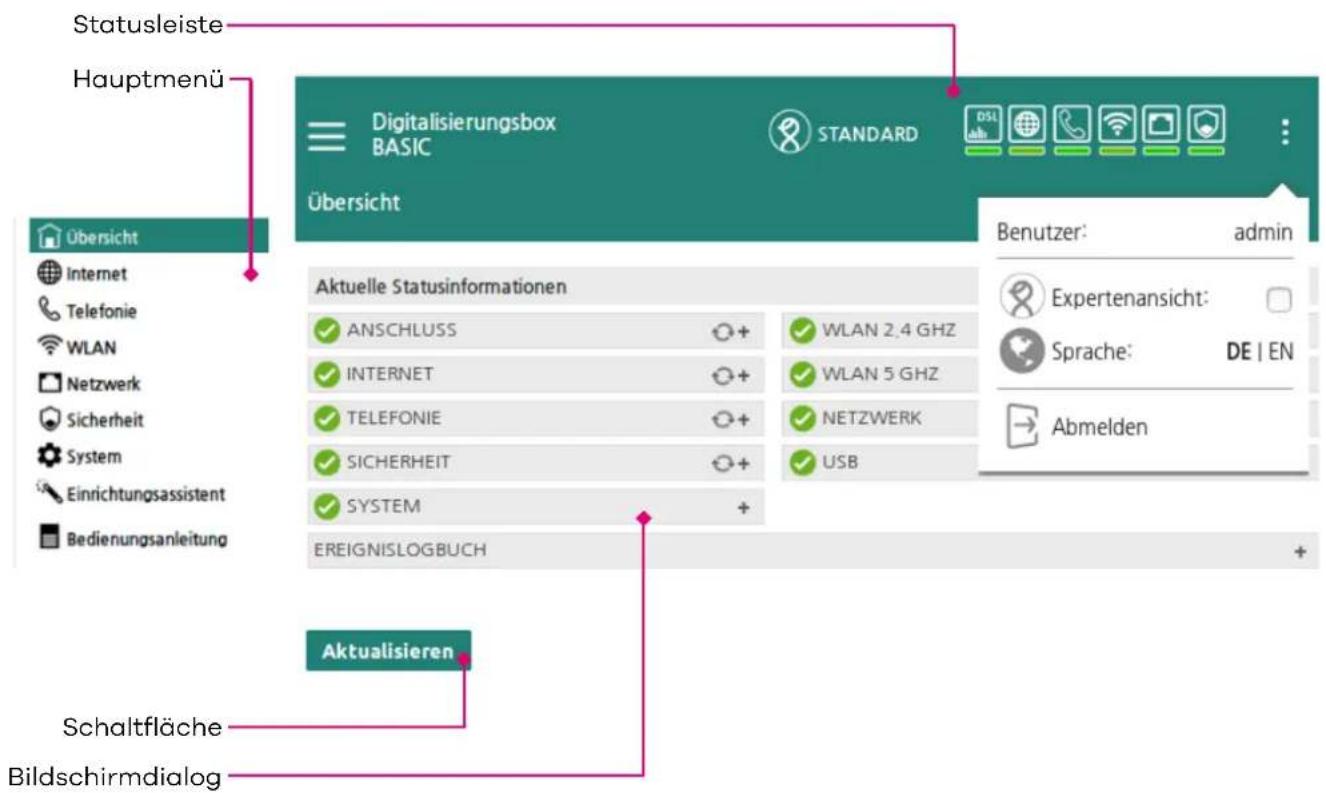

Aufbau der Bedienoberfläche....69
Ansichtsmodus 69
Übersicht 69
Statusleiste 70
Bedeutung der Symbole 70
Hauptmenü....70
Bildschirmdialog....71
Schaltflächen....71
Die Startseite 72
Konfiguration im Standard-Modus 73
Internet....73
Statusübersicht der DSL-Verbindung anzeigen 73
Telefonie....74
Gesprächsprotokoll anzeigen 74
Telefonbuchsen der Digitalisierungsbox BASIC (de)aktivieren 75
Bandbreitennutzung optimieren 75
Nummernformat für Rufnummern einstellen 75
Schnellwahlfunktion aktivieren 76
VoIP-Anbieter einrichten 76
VoIP-Rufnummern einrichten 78
Rufnummern einer Leitung zuordnen....81
Ein- und ausgehende Gespräche den Rufnummern zuordnen 82
Leistungsmerkmale für Analog-Telefone aktivieren 82
Leistungsmerkmale für ISDN-Telefone aktivieren 83
Kurzwahlnummern einrichten....84
WLAN 85
Verbundene WLAN-Geräte anzeigen 85
WLAN (de)aktivieren 85
WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern ..... 86
WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern....90
Kanalbelegung in der Umgebung prüfen 93
WLAN zeitgesteuert aus- und einschalten 94
Netzwerk 95
Grundlegendes zu den USB-Anschlüssen 96
Angeschlossene USB-Geräte anzeigen und entfernen. 96
Sicherheit....97
Port-Freigaben 98
System....100
Zugangsschutz und Benutzerverwaltung konfigurieren ....100
Konfiguration sichern 101
Gerät rücksetzen....102
Diagnosemöglichkeiten....103
Sitemap verwenden....103

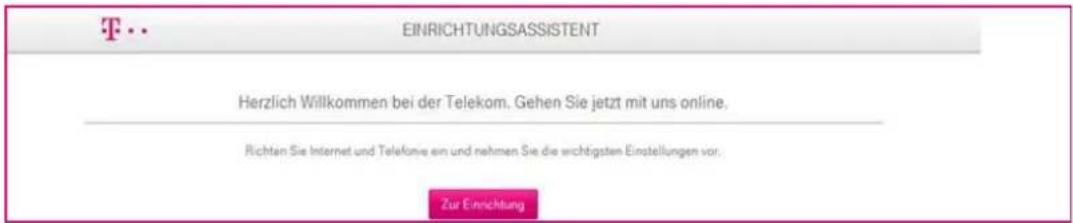

Einrichtungsassistent....104
Bedienungsanleitung 104
Konfiguration im Experten-Modus....105
Internet....106
Internetzugang einrichten und verwalten 106
Erweiterte Internetzugangsdaten anzeigen....108
Dynamic DNS einrichten 108
DNS Relay konfigurieren 109
IPv6-Anbindung über SixXS-Tunnel einrichten 110
Statisches Routing einrichten....110
NAT-Verknüpfungstabelle anzeigen 110
Loadbalancing konfigurieren 111
IPTV konfigurieren....112
Telefonie....113
Telefoniemodus einstellen....114
SIP-Protokoll für gehende Verbindungen definieren....114
SIP-Protokoll für kommende Verbindungen definieren 115
Nummernformat für Ländercode einstellen. 115
Datenanrufe aktivieren.... 115
Betrieb der Digitalisierungsbox BASIC hinter einem Modem 116
Bandbreitenmanagement....116
Interne Rufnummern (Nebenstellen) eintragen 116
Export der IP-Nebenstellen für Yealink-Telefone 117
Weckrufe einrichten....118
Nachtschaltung einrichten....118
Wahlregeln einrichten....119
Rufsperren einrichten 119
Abwurfplatz einrichten....120
VoIP-Services einrichten 121
Anrufmonitor (NCID) 122
Netzwerk 123
LAN 123
Grundlegendes zu LAN, IPv4 und IPv6....123
Werkseitige Netzwerkeinstellungen 124
Feste IP-Adressen verwenden....126
Statisches Routing einrichten....126
USB 128
Dateiserver verwenden....128
Medien-Server verwenden....129
Sicherheit....131
Firewall verwenden....131
Terminpläne für Firewall-Regeln erstellen 132
Firewall-Regeln definieren....132
Parameter für Geräte-Netzwerk-Stacks konfigurieren....134
Netzwerk-Zonen konfigurieren....135
MAC-Adressfilter einrichten....136
UPnP-Einstellungen definieren....137
UPnP-Port-Freigaben anzeigen....138
System....139
Einstellungen für die Systemzeit definieren....139
Firmware aktualisieren....140
Betriebsart 140
Fernverwaltung konfigurieren....141
Provider Support konfigurieren 141
Schnittstellen-Daten analysieren 141
QoS-Einstellungen aktivieren 142
QoS-Klassen erstellen....143
Regeln erstellen 144
Statistiken....144
Modem-Modus aktivieren ....145
Bedeutung der LEDs im Modem-Modus 147
Technische Daten 148
Umweltbedingungen....149
Open Source Lizenzhinweis....149
Rücknahme....150
EU-Konformität....150
Stichwortverzeichnis....151
Einführung
Voraussetzungen
Zum Surfen und Telefonieren benötigen Sie einen DSL-Anschluss. Auch ein Betrieb an einem Glasfaseranschluss über ein zusätzliches Glasfasermodem ist möglich. Je nach Anschlusstyp ist eine unterschiedliche Einrichtung erforderlich.
Bitte vergewissern Sie sich vor Beginn der Konfiguration, um welchen Anschlusstyp es sich bei der von Ihnen gebuchten Leistung handelt. Genaue Informationen dazu entnehmen Sie bitte den Vertragsunterlagen.
Um ein kabelgebundenes Heimnetzwerk (LAN) aufzubauen, können Sie bis zu vier Endgeräte (z. B. Computer, NAS, Drucker, Switch) mit den gelben Buchsen (Ethernet) der Digitalisierungsbox BASIC, welche eine Bandbreite von bis zu 1Gbit/s unterstützen, verbinden.
Um ein kabelloses Heimnetzwerk (WLAN) zu errichten, können Sie WLAN-fähige Endgeräte mit der Digitalisierungsbox BASIC verbinden. Die in der Digitalisierungsbox BASIC integrierten WLAN-Basisstationen unterstützten dabei Endgeräte nach den Standards 802.11ac/b/g/n.

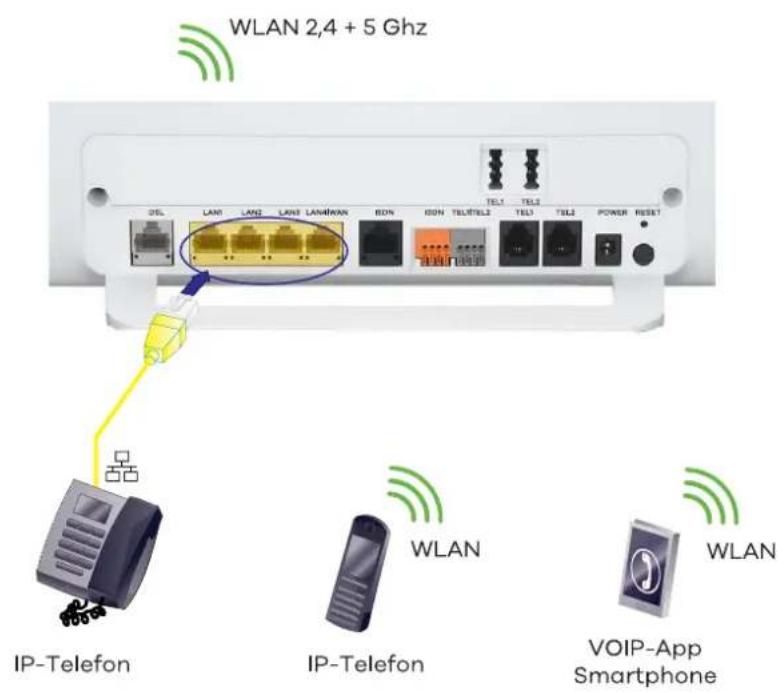

Zur Nutzung der IP-Telefonie (je nach gebuchtem Paket) können Sie sowohl IP-Telefone, analoge Telefone, als auch DECT-Basisstationen sowie eine ISDN-Telefonanlage bzw. ein einzelnes ISDN-Telefon an der Digitalisierungsbox BASIC anschließen. Halten Sie die Geräte vor Beginn der Einrichtung bereit.
Für den Zugriff auf die Bedienoberfläche der Digitalisierungsbox BASIC benötigen Sie ein per Kabel oder kabellos mit der Digitalisierungsbox BASIC verbundenes Endgerät (Desktop PC, Notebook, Tablet, etc.). Damit wird über einen Web-Browser die Seite http://speedport.ip bzw. 192.168.2.1 aufgerufen.
Fernsehen über das Internet können Sie nutzen, wenn Sie ein entsprechendes Entertain-Paket gebucht haben und eine Set-Top-Box (weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des Gerätes) mit der Digitalisierungsbox BASIC verbinden.
Sicherheitshinweise
WICHTIG: Lesen Sie bitte diese Anleitung vor Gebrauch des Gerätes sorgfältig und bewahren Sie diese für späteres Nachschlagen auf. Händigen Sie diese Anleitung gegebenenfalls einem neuen Besitzer des Gerätes aus.
WARNUNG
Elektrische Spannung an Netzanschluss, Telefon- und Netzwerkkabeln ist gefährlich!
Die Nichtbeachtung der Sicherheitshinweise kann zu gefährlichen Situationen führen, die auch schwerste Verletzungen oder den Tod zur Folge haben können. Um Personen- und Sachschäden sowie eine Gefährdung von Haus- und Nutztieren zu verhindern, ist bei der Installation und dem Betrieb der Digitalisierungsbox BASIC folgendes zu beachten:
Das Gehäuse darf nicht geöffnet werden.
Während eines Gewitters dürfen Sie das Gerät nicht installieren und auch keine Leitungsverbindungen stecken oder lösen.
Der Betrieb ist nur für trockene Räume innerhalb von Gebäuden vorgesehen.
Wählen Sie als Aufstellungsort für das Gerät einen Platz, der für Haus- und Nutztiere möglichst nicht erreichbar ist.
Die Netzsteckdose muss nahe dem Gerät angebracht und leicht zugänglich sein.
Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.
Schließen Sie Kabel nur an die dafür vorgesehenen Buchsen an und verwenden Sie nur zugelassenes Zubehör.
Lassen Sie keine Flüssigkeiten in das Innere des Gerätes eindringen, da sonst ein elektrischer Schlag oder Kurzschluss die Folge sein kann.
Vermeiden Sie direkte Sonnenstrahlung. Sorgen Sie für ausreichende Belüftung.
Vermeiden Sie den Betrieb in direkter Nähe eines Heizkörpers.
Vergewissern Sie sich vor dem Bohren, dass sich an der Bohrstelle keine Hausinstallation befindet. Bei der Beschädigung von Gas-, Strom-, Signal- oder Wasserleitungen kann Lebensgefahr oder Sachschaden entstehen.
Legen Sie keine Gegenstände auf die Digitalisierungsbox BASIC. Die Lüftungsschlitze werden zur Kühlung benötigt und dürfen nicht abgedeckt werden.
Das Gerät darf nur mit dem beiliegenden Steckernetzteil betrieben werden.
WARNUNG
Verwechslungsgefahr an RJ45-Buchsen. Bei Verwechslung funktionieren die Geräte nicht bestimmungsgemäß, was zu Gefahren für Anwender oder technischen Defekten führen kann.
Korrekte RJ45-Buchse beim Einstecken der Steckverbindungen auswählen. RJ45-Buchsen kommen bei TNV( Telecommunications Network Voltage)- und SELV( Safety Extra Low Voltage)- Schnittstellen zum Einsatz. TNV- und SELV-Schnittstellen nicht miteinander verbinden.
DSL-Anschlüsse sind TNV3( Telecommunications Network Voltage)-Anschlüsse.
ISDN-Anschlüsse sind SELV(Safe Extra Voltage)-Schnittstellen. An ISDN-Schnittstellen nur Endgeräte anschließen, die dafür vorgesehen sind.
Netzwerkanschlüsse (LAN) sind ebenfalls SELV-Schnittstellen. SELV-Geräte sind nicht gegen Spannungsspitzen geschützt.
ACHTUNG
Um Beschädigungen an der Digitalisierungsbox BASIC und den damit verbundenen Geräten zu vermeiden, sind folgende Hinweise zu beachten:
.Darauf achten, dass die Digitalisierungsbox BASIC vor Spritzwasser, hoher Luftfeuchtigkeit und Kondensation geschützt ist.
Direkte Sonnenstrahlung sowie übermäßiger Staubanfall vermeiden und für ausreichend Belüftung sorgen. Ein Einbau des Gerätes ist nicht vorgesehen.
Den Betrieb in direkter Nähe eines Heizkörpers vermeiden.
Keine Gegenstände auf das Gerät legen. Die Lüftungsschlitze werden zur Kühlung benötigt und dürfen nicht abgedeckt werden.
▶ Durch mechanische Belastungen oder elektromagnetische Felder kann der Betrieb beeinträchtigt werden.
▶ Durch Verwendung von Zubehör ohne CE-Kennzeichnung können Beschädigungen auftreten oder Sicherheits- und EMV-Bestimmungen verletzt werden.
ACHTUNG
Um Datenverlust und Fehlfunktionen zu vermeiden, sind folgende Hinweise zu beachten:
USB-Geräte dürfen nur mit Kabeln, die Kürzer als drei Meter sind, angeschlossen werden.
Während einer Datenübertragung keine Anschlussleitung oder Verbindungskabel ziehen. Digitalisierungsbox BASIC.
Lieferumfang
▶ 1 Digitalisierungsbox BASIC
1 Steckernetzgerät
AC/DC-Adapter 12V/3A, Modell WA-36D12FG
▶ 1 DSL-Kabel RJ45-TAE (grau)
▶ 1 Netzwerkkabel RJ45-RJ45 (gelb)
1 Wandbügel
1 Kurzanleitung
Wandmontage
Die Digitalisierungsbox BASIC ist ein Tischgerät, kann aber auch an einer Wand montiert werden.
Zur Wandmontage sind in dem beiliegenden Wandbügel Schlüssellochöffnungen für die Aufnahme von 2 Schraubenköpfen vorgesehen.
Rasten Sie den Wandbügel in die in der Grafik dargestellten Öffnungen ein und befestigen Sie die Digitalisierungsbox BASIC an der Wand.
Abbildung 1 Arretierung des Wandbügels und Befestigungspunkte für Wandmontage
Anschlüsse und LED-Anzeigen
Anschlüsse und Tasten

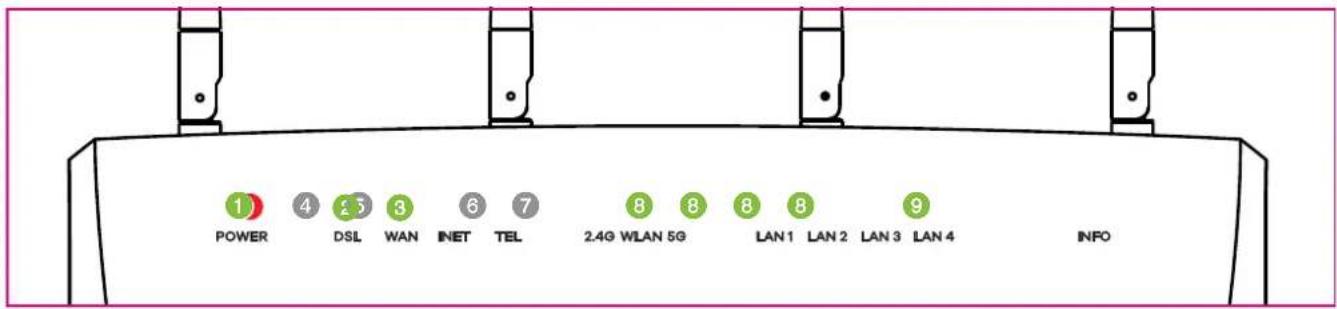

Bedeutung der LEDs im Standard-Modus (Router)
① Power
grün an Stromversorgung vorhanden.
Gerät eingeschaltet
grün Gerät wird nach Einschalten oder blinkend Rücksetzen initialisiert.
^° rot an Gerätefehler, z. B. Fehler bei Selbsttest erkannt.
rot Neue Firmware wird geladen.
blinkend Bitte warten Sie.
- aus Netzspeisung nicht vorhanden
② DSL
an Verbindung (DSL) erfolgreich aufgebaut.
° langsam DSL-Verbindung wird aufgebaut blinkend oder Synchronisation fehlgeschlagen, z. B. DSL-Kabel nicht gesteckt oder DSL nicht verfügbar.
schnell DSL-Synchronisation wird durchgeblinkend führt.
^2 aus DSL-Schnittstelle nicht aktiviert, z.B. WANoETH-Verbindung erkannt oder konfiguriert
③ WAN
^o an LAN4 ist als WAN-Schnittstelle konfiguriert, Ethernet-Verbindung von LAN4 zu externem Modem hergestellt
^° aus LAN4 ist als LAN-Schnittstelle konfiguriert, kein aktives externes Modem an LAN4 angeschlossen
④ INET
grün an Verbindung (Internet) erfolgreich aufgebaut
grün Datenübertragung über aktive blinkend Internet-Verbindung
rot an Internet-Verbindung konnte nicht aufgebaut werden, z.B. falsche Zugangsdaten eingegeben
aus keine DSL-/WANoETH-Verbindung oder Gerät arbeitet im Modem-Modus
Auslieferungszustand ist Router-Modus, siehe auch Bedeutung der LEDs im Modem-Modus
⑤ TEL (Telefonie)
grün an SIP-Registrierung erfolgreich
grün Aktives Telefongespräch wird blinkend gerade geführt
rot an mind. eine SIP-Registrierung nicht erfolgreich, z.B. falsche SIP-Daten
aus Internet-Telefonie nicht aktiviert
⑥ WLAN 2.4G
° grün an WLAN 2,4 GHz aktiviert
grün WLAN 2,4 GHz aktiviert bzw. deakt., blinkend z.B. nach Drücken der WLAN-Taste
amber Nach Drücken des WPS-Tasters ist blinkend WPS für 2 Minuten aktiv
° amber WPS-Fehler aufgetreten schnell bl.
^3 aus WLAN 2.4 GHz ist deaktiviert, WPS ist nicht aktiv
⑦ WLAN 5G
grün an WLAN 5 GHz aktiviert
grün WLAN 5 GHz aktiviert bzw. deakt., blinkend z.B. nach Drücken der WLAN-Taste
amber Nach Drücken des WPS-Tasters ist blinkend WPS für 2 Minuten aktiv
° amber WPS-Fehler aufgetreten schnell bl.
aus WLAN 5 GHz ist deaktiviert, WPS ist nicht aktiv
⑧ LAN1-LAN4
an LAN-Verbindung (ETH) hergestellt.
○ blinkend Aktive Datenübertragung.
° aus Kein Endgerät angeschlossen.
⑨ Info
° an z.Z. nicht verwendet
Verkabelung
An einem IP-basierten Anschluss (mit Voice over IP) schließen Sie die Digitalisierungsbox BASIC nach folgenden Schritten an. In diesem Kapitel werden nur die grundlegenden Schritte beschrieben, mit denen Sie die Digitalisierungsbox BASIC schnell in Betrieb nehmen können.
ACHTUNG
Wählen Sie als Aufstellungsort für die Digitalisierungsbox BASIC einen Platz, an dem eine ausreichende Belüftung sichergestellt ist. Ein Einbau des Gerätes ist nicht vorgesehen.
Lesen Sie auch die Sicherheitshinweise auf Seite 11 dieser Anleitung, um Gefahren zu vermeiden und die richtige Wahl für den Aufstellungsort zu treffen.
- DSL anschließen
- Analoge Telefone anschließen
- ISDN-Telefone anschließen
- IP-Telefone per LAN anschließen
- Telefon-Direktverdrahtung über Anschlussklemmen
- Computer über LAN-Buchsen anschließen
- Stromversorgung anschließen
DSL anschließen
Verkabelung an einem IP-basierten Breitbandanschluss (DSL)
HINWEIS
Für die Umstellung eines bestehenden Standard- oder Universalanschlusses (ISDN) auf einen Anschluss mit IP-basierter Telefonie entfernen Sie bitte zunächst die vorhandenen Geräte wie Splitter, NTBA oder eine Telefonanlage. Trennen Sie alle Kabelverbindungen zur Telefondose. Weitere Informationen über die Art Ihres Breitbandanschlusses können Sie der Auftragsbestätigung entnehmen.
Nehmen Sie das graue DSL-Kabel (RJ45-TAE) und stecken den RJ45-Stecker in die mit DSL beschriftete graue Buchse Ihrer Digitalisierungsbox BASIC. Den TAE-Stecker des Kabels stecken Sie in die mittlere, mit F oder 📞 beschriftete Buchse am Telefon-Hausanschluss.
Abbildung 1 IP-basierender Breitbandanschluss
Analoge Telefone anschließen
Nehmen Sie den Telefonstecker (TAE-Stecker) Ihrer DECT-Basisstation (bzw. des analogen Telefons) und stecken ihn in die linke, mit TEL1 beschriftete Buchse auf der Gehäuserückseite der Digitalisierungsbox BASIC (Leitung 1).
Ein zweites analoges Telefon können Sie in die rechte, mit TEL2 beschriftete Buchse, stecken (Leitung 2).
HINWEIS
Es können maximal 2 analoge Telefone an der Digitalisierungsbox BASIC angeschlossen werden. Weitere Informationen siehe Anrufbeantworter verwenden.
HINWEIS
Alternativ zu TAE können die analogen Telefone auch per RJ-11 oder per Kabel mittels der grauen Klemmleiste (siehe Telefon-Direktverdrahtung über Anschlussklemmen auf Seite 21) an der Digitalisierungsbox BASIC angeschlossen werden.

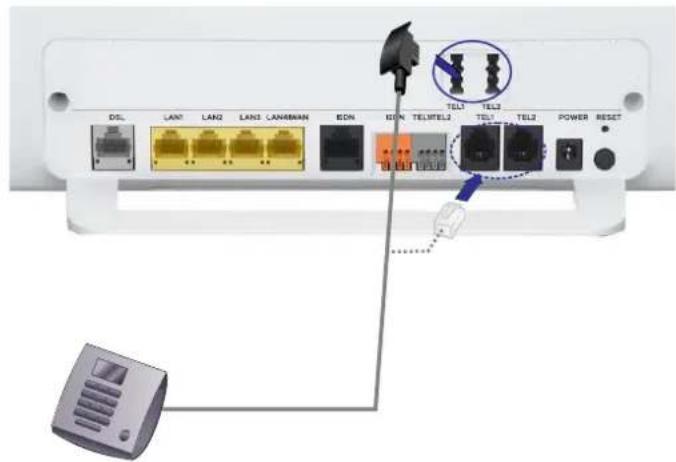

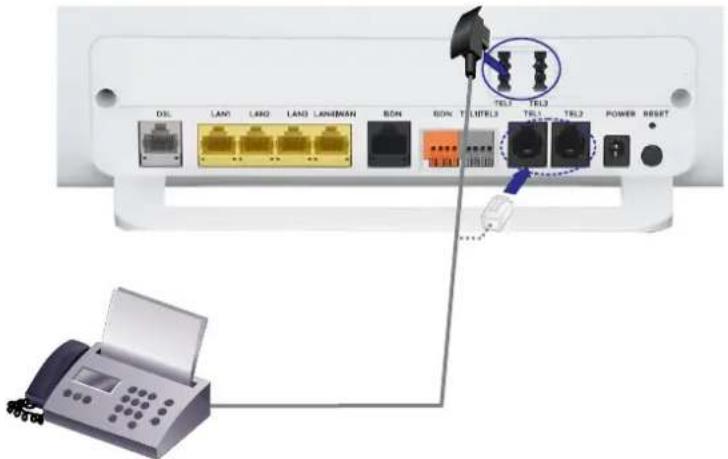

Abbildung 2 Analoge Telefone anschließen
HINWEIS
Telefonkabel haben an den Steckverbindungen unterschiedliche Codierungen. Benutzen Sie das zum Telefon gehörende Anschlusskabel.
Nach Abschluss der Ersteinrichtung sind die bereitgestellten Telefonnummern an beiden analogen Leitungen verfügbar. Änderungen zu dieser Einstellung können Sie über die Bedienoberfläche vornehmen.
ISDN-Telefone anschließen
Der Anschluss von ISDN-Telefonen erfolgt über die schwarze mit ISDN beschriftete Buchse der Digitalisierungsbox BASIC. Nehmen Sie dazu den Telefonstecker (RJ45-Stecker) Ihres ISDN-Telefons und stecken ihn in diese Buchse.
Um weitere ISDN-Geräte anzuschließen, nutzen Sie bitte einen zusätzlichen ISDN-Verteiler, zu dem Sie Ihr Dienstanbieter gerne berät.

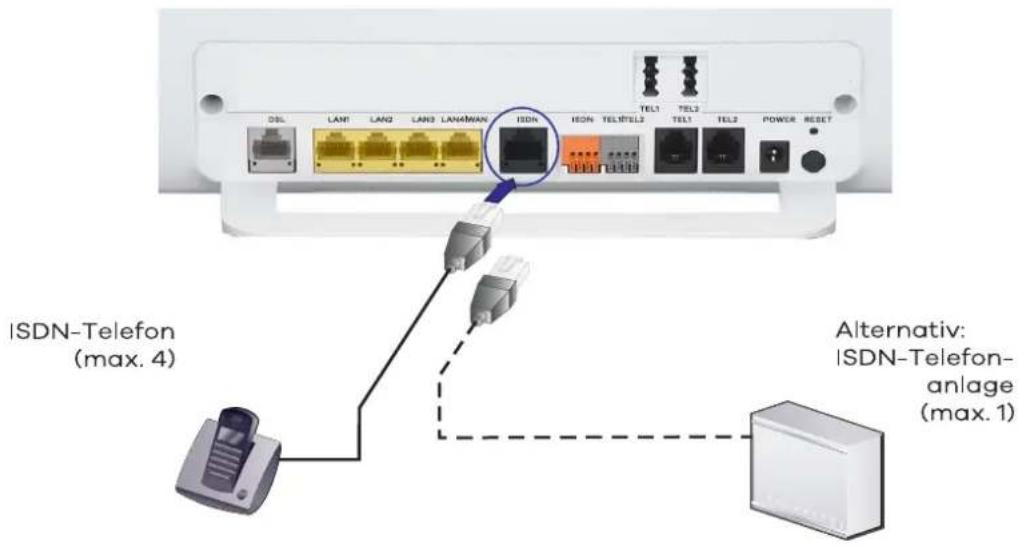

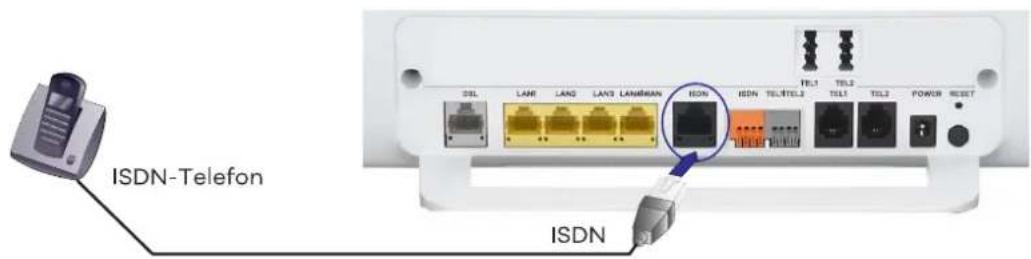

Abbildung 3 ISDN-Telefone anschließen
HINWEIS

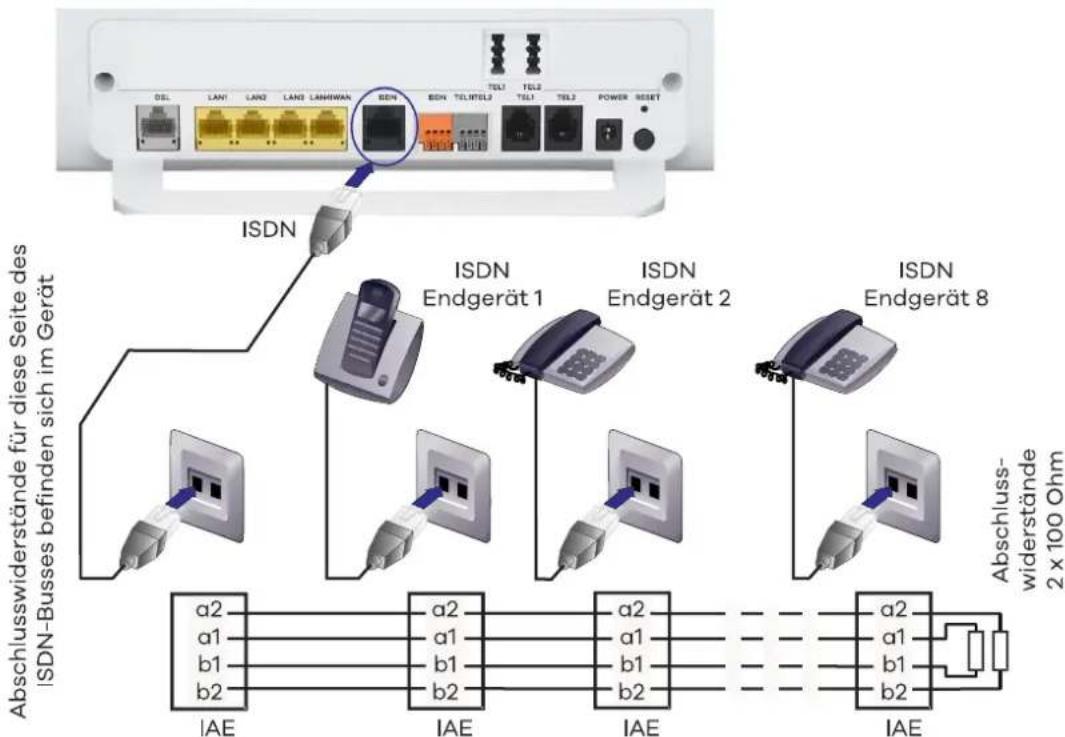

Sie können eine ISDN-Telefonanlage oder bis zu acht ISDN-Endgeräte an diesem Anschluss betreiben. Nach Abschluss der Ersteinrichtung sind die bereitgestellten Telefonnummern am ISDN-Anschluss verfügbar. Änderungen zu dieser Einstellung können Sie über die Bedienoberfläche vornehmen. Ausführliche Informationen finden Sie im Kapitel ISDN-Anschluss verwenden.
HINWEIS
Alternativ zu RJ45 können ISDN-Geräte auch per Kabel mittels der orangeen Klemmleiste (siehe Telefon-Direktverdrahtung über Anschlussklemmen auf Seite 21) an der Digitalisierungsbox BASIC angeschlossen werden.
IP-Telefone per LAN anschließen
IP-Telefone per LAN müssen Sie wie Computer per LAN mit der Digitalisierungsbox BASIC verbinden. Gehen Sie hierfür vor, wie im Kapitel Computer über LAN-Buchsen anschließen beschrieben.

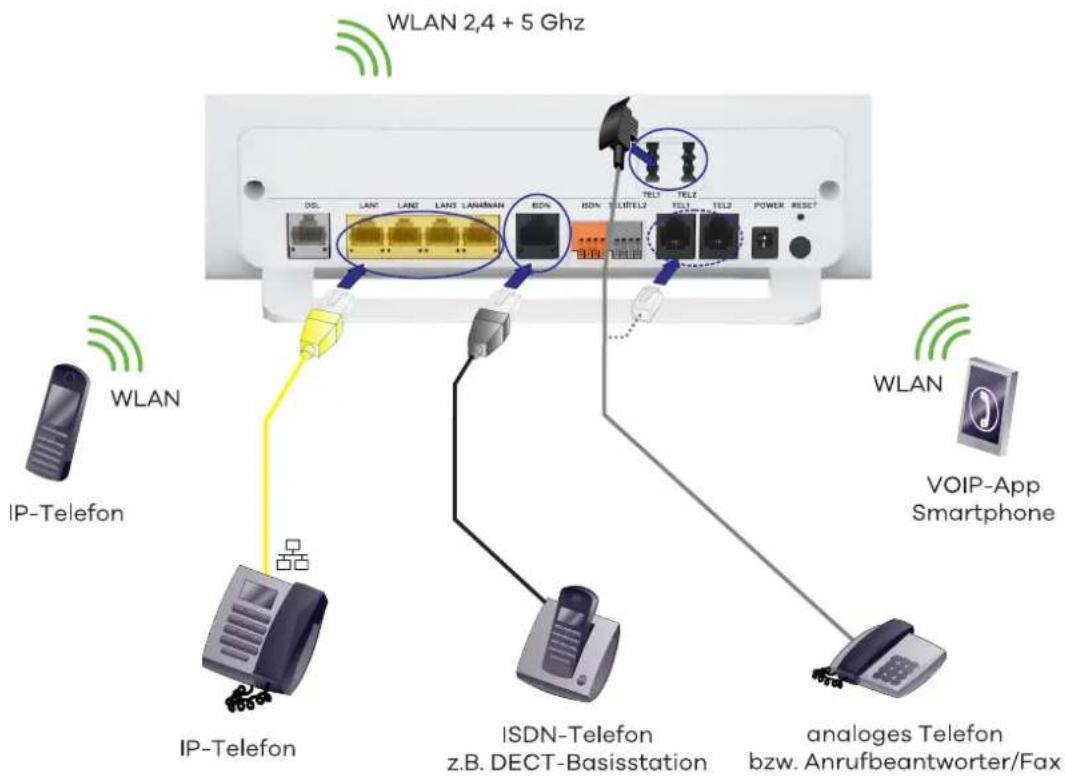

Abbildung 4 IP-Telefone anschließen
HINWEIS
Für die VoIP-Telefonie (Voice over IP) können Sie nicht nur kabelgebundene IP-Telefone per LAN, sondern auch kabellose Geräte per WLAN, als auch für die genannten Varianten Softwarelösungen (Apps) verwenden. Weitere Informationen siehe IP-Telefone verwenden.
Telefon-Direktverdrahtung über Anschlussklemmen
Alternativ kann die Verbindung der zwei analogen Anschlüsse und des ISDN-Anschlusses über Installationskabel zu den Telefonen erfolgen. Dazu bietet die Digitalisierungsbox BASIC entsprechende Klemmen. Zum Anschließen eines Installationskabels gehen Sie bitte wie folgt vor:
Die anzuschließenden Adern ca. 10 mm abisolieren und festklemmen. Zum Verbinden und Lösen der Adern drücken Sie die Tasten auf den Federklemmen mit einem Schraubendreher nieder und stecken die abisolierten Kabelenden in die bezeichneten Öffnungen.
Anschlussklemmen für Direktverdrahtung
Abbildung 5 Anschlussklemmen für Direktverdrahtung
Computer über LAN-Buchsen anschließen
Nehmen Sie das der Digitalisierungsbox BASIC beiliegende gelbe Netzwerk-kabel und stecken es in eine gelbe, mit LAN beschriftete Buchse der Digitalisierungsbox BASIC. Die andere Seite des Kabels verbinden Sie mit dem Netzwerkgerät (z. B. Computer, SetTopBox, etc.) über die zumeist mit LAN, Ethernet oder dem Symbol beschriftete Buchse. Wenn Sie im folgenden Schritt die Stromversorgung einschalten, beginnt die entsprechende LAN-LED grün zu leuchten.
HINWEIS
Falls Sie mehr als 4 kabelgebunde LAN-Verbindungen benötigen, können Sie Ihr Netzwerk mit einem Switch (siehe Heimnetzwerk (LAN) erweitern auf Seite 41) erweitern.
Für einen störungsfreien Betrieb mit maximaler Übertragungsgeschwindigkeit, sollten Sie für die komplette Netzwerkinstallation nur Zubehör der Kategorie CAT 6 (oder höher) verwenden.
Abbildung 6 Computer anschließen
Stromversorgung anschließen
Nehmen Sie das Kabelende des Netzteils und stecken es in die mit POWER beschriftete Buchse ① der Digitalisierungsbox BASIC und das Netzteil in eine Netzsteckdose 230V.
▶ Schalten Sie das Gerät am Schalter ⏻ ② ein (gedrückt = an).
Die Power-LED leuchtet anfangs rot und beginnt nach ca. 10 Sekunden grün zu blinken. Ist der Initialisierungsvorgang abgeschlossen und das Gerät betriebsbereit, leuchtet diese LED nach ca. 2 Minuten dauerhaft grün.

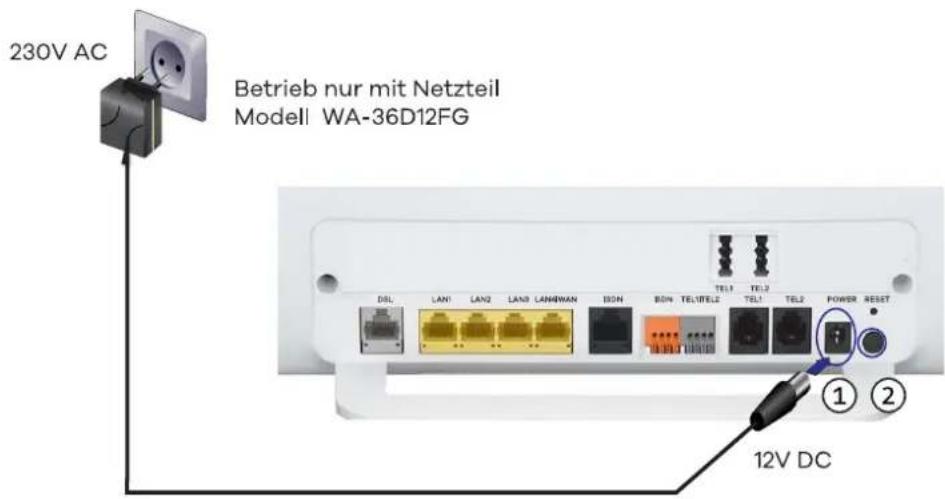

Abbildung 7 Stromversorgung anschließen
Konfiguration
Mit der Digitalisierungsbox BASIC können Sie mit allen angeschlossenen Netzwerkclients auf das Internet zugreifen und über die angeschlossenen Telefone telefonieren. Dafür werden alle erforderlichen Zugangsdaten über ein Konfigurationsprogramm in der Digitalisierungsbox BASIC eingetragen. Für die Konfiguration können Sie einen Internet-Browser verwenden, der auf Ihrem Gerät installiert ist. Das Vorgehen ist bei allen Internet-Browsern identisch.
Voraussetzungen
Sie haben Ihre Digitalisierungsbox BASIC erfolgreich gemäß Kapitel „Verkabelung“ angeschlossen.
Das zur Konfiguration verwendete Gerät (Computer, Tablet, Smartphone, etc.) hat eine Netzwerkverbindung (über WLAN oder LAN) zur Digitalisierungsbox BASIC aufgebaut, ein Internet-Browser ist vorhanden.
Sie haben die Auftragsbestätigung und das Schreiben mit Ihren persönlichen Zugangsdaten zur Hand. Entsprechend der technischen Gegebenheiten Ihres Anschlusses, können Sie im Laufe der Konfiguration folgende Angaben benötigen:
- Telefonnummern
- Anschlusskennung (Beispiel: „001122334455“)
- Zugangsnummer (Beispiel: „554433221100“; vormals T-Online-Nummer)
- Mitbenutzernummer (Beispiel: „0001“)
● Persönliches Kennwort (Beispiel: „12345678“)
Das Gerät befindet sich im Router-Modus.
HINWEIS
Sollten Sie einen Deutschland LAN SIP-TRUNK-Anschluss gebucht haben, konfigurieren Sie bitte ihre Digitalisierungsbox BASIC gemäß Kapitel SIP-Trunk verwenden.

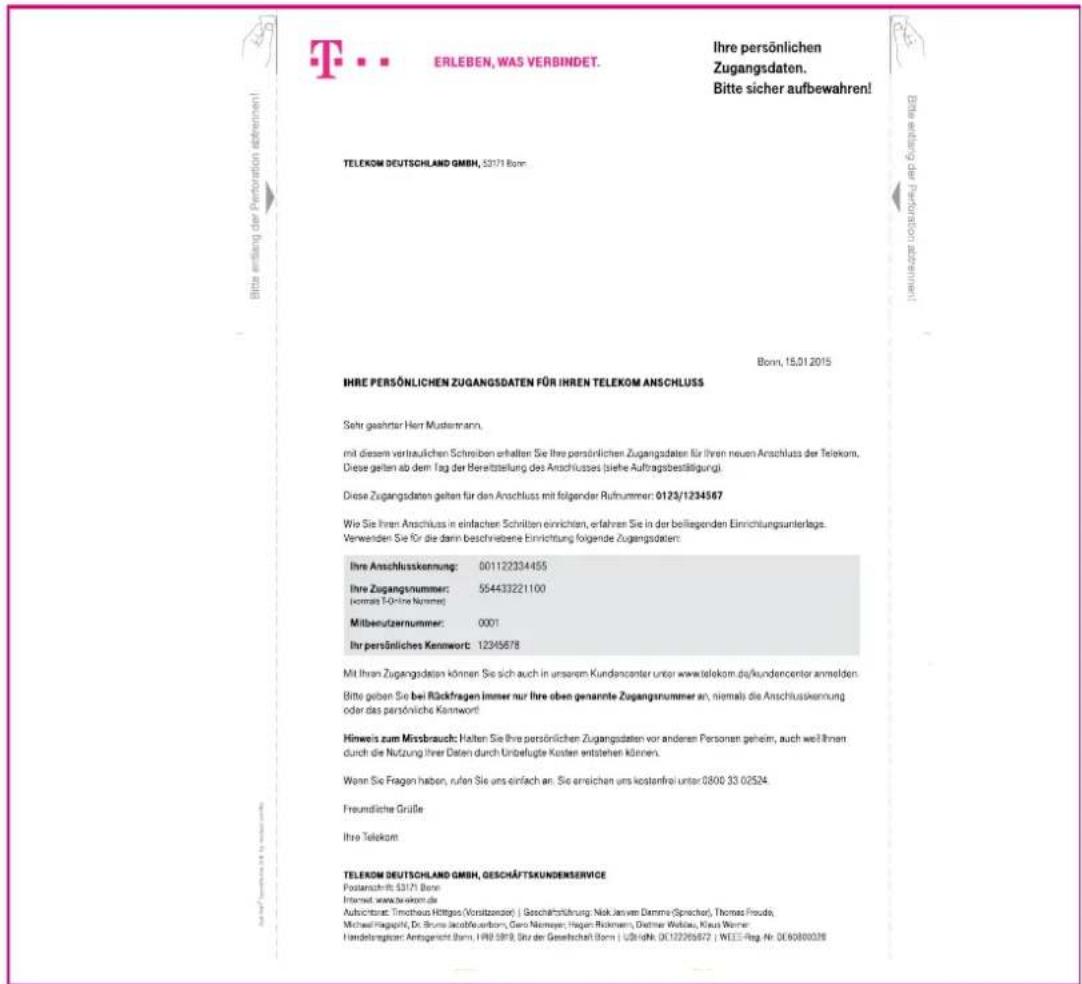

Abbildung 1 Beispielanschreiben mit Zugangsdaten
Ablauf
Es wird empfohlen, die vollautomatische Konfiguration durchzuführen, mit der Sie im Regelfall die Erstkonfiguration problemlos ohne manuelle Eingaben vom Gerät erledigen lassen. Für Spezialanwendungen kann aber auch eine halbautomatische oder manuelle Konfiguration ausgewählt werden:
▶ Vollautomatische Konfiguration
Halbautomatische Konfiguration
▶ Manuelle Konfiguration
Wechsel der Tarifoption
▶ Konfiguration bei Glasfaseranschluss
▶ Konfiguration bei LTE-Backup
HINWEIS
Möchten Sie ihrem Anschluss eine feste IP-Adresse zuweisen, können Sie diese über das DSL-Business Kundencenter aktivieren. Bitte halten Sie dazu Ihre Kundendaten/Zugangsdaten bereit, da diese dafür erforderlich sind.
Vollautomatische Konfiguration
Die Digitalisierungsbox BASIC ist in der Lage, sich vollautomatisch am Telekom-Anschluss ohne Eingriff durch den Nutzer einzurichten, das heißt, sowohl die Zugangsdaten für die Internetverbindung als auch die Rufnummern für Ihren Telefonanschluss werden automatisch im Gerät eingetragen.
Nach dem Einschalten des Gerätes müssen Sie nichts weiter tun. Der Einrichtungsvorgang kann bis zu 15 Minuten dauern. Der erfolgreiche Abschluss der Konfiguration wird durch eine dauerhaft grün leuchtende TEL-LED signalisiert.
Sie können nun mit allen angeschlossenen Netzwerkendgeräten auf das Internet zugreifen und über die angeschlossenen Telefone telefonieren.
Für weitere individuelle Einstellungen, z. B. die Vergabe eines neuen Namens (SSID) für das WLAN-Funknetz oder die Zuordnung der Rufnummern, öffnen Sie über einen Internetbrowser die Bedienoberfläche Ihrer Digitalisierungsbox BASIC.
Geben Sie dazu http://speedport.ip in das Adressfeld ein.
Sollte die TEL-LED auch nach Ablauf von 15 Minuten nicht dauerhaft grün leuchten, nutzen Sie bitte die Möglichkeit der halbautomatischen Konfiguration über das Telekom-Portal.
Halbautomatische Konfiguration
Dazu müssen folgende Bedingungen erfüllt sein:
Das zur Konfiguration verwendete Gerät (Computer) hat eine Netzwerkverbindung (über WLAN/LAN) zur Digitalisierungsbox BASIC aufgebaut, ein Internet-Browser ist vorhanden.
Sie haben das Schreiben mit Ihren persönlichen Zugangsdaten zur Hand. Siehe Abbildung 1 "Beispielanschreiben mit Zugangsdaten".
- Im Laufe der Konfiguration benötigen Sie folgende Angaben:
- Zugangsnummer (Beispiel: „554433221100“;vormals T-Online-Nr.)
- P e r s ö n l i c h e s K e n n w
Nach dem Öffnen Ihres Internet-Browsers werden Sie automatisch auf die Seite des Kundencenters der Deutschen Telekom weitergeleitet.
Sollte dies in Einzelfällen nicht sofort passieren, geben Sie bitte in die Adresszeile Ihres Internet-Browsers www.telekom.de/einrichten ein.
Klicken Sie auf den Link Zur Einrichtung und geben auf der folgenden Seite Ihre Zugangsnummer (vormals T-Online-Nummer) und Ihr persönliches Kennwort ein.

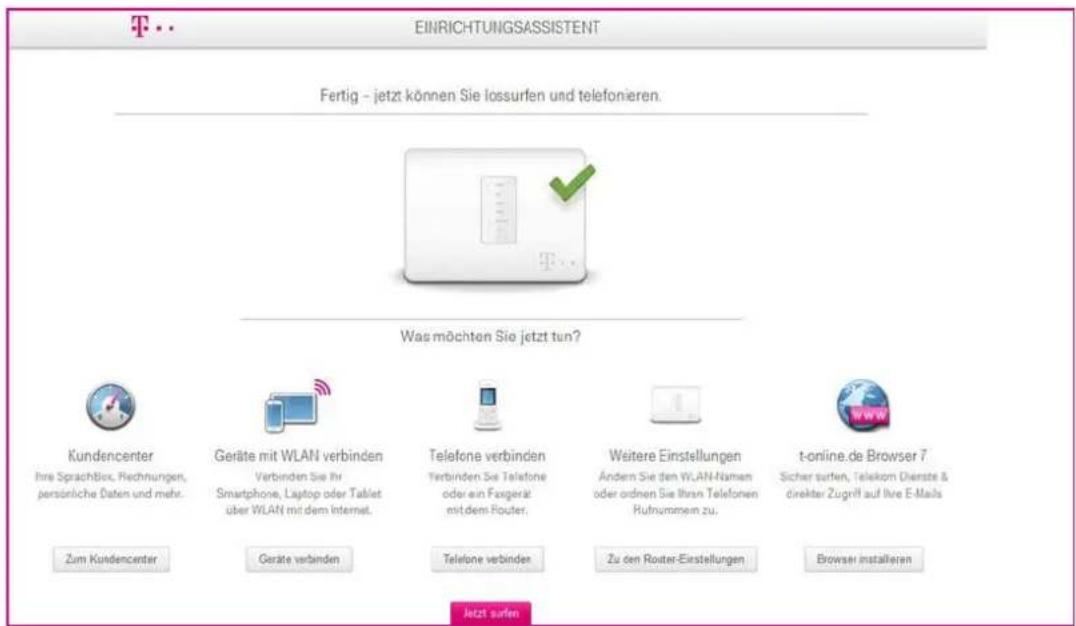

Nachdem die Konfiguration abgeschlossen ist, können Sie die Seite verlassen: Über die Schaltfläche Zu den Router-Einstellungen gelangen Sie in das Hauptmenü Ihrer Digitalisierungsbox BASIC-Bedienoberfläche und können weitere Einstellungen vornehmen.
Über die Schaltfläche Jetzt Surfen verlassen Sie den Einstellungsbereich.
Manuelle Konfiguration
Bei der manuellen Konfiguration benötigen Sie ebenfalls die persönlichen Zugangsdaten aus dem versiegelten Brief (siehe Abbildung 1 "Beispielanschreiben mit Zugangsdaten"), den Sie
- bei Neuanschluss zugesandt bekommen haben oder
- bei einem bestehenden Anschluss bereits besitzen.
Halten Sie bitte auch die Ihnen zugeteilten Telefonnummern bereit. Diese finden Sie in der Auftragsbestätigung zu Ihrem Anschluss, die separat an Sie versendet wurde.
-
In der Regel werden Sie nach Öffnen Ihres Internet-Browsers auf die Seite des Kundencenters der Deutschen Telekom weitergeleitet.
Verlassen Sie diese Seite und folgen Punkt 2.
Sollte die Seite nicht angezeigt werden, fahren Sie direkt mit Punkt 2 fort. -
Geben Sie in das Adressfeld Ihres Internet-Browsers http://speedport.ip ein.
Sie werden nun nach dem Gerätepasswort für den Zugang zur Bedien-oberfläche gefragt. Dieses finden Sie auf der Geräterückseite bzw. im Routerpass. Siehe Gerätepasswort.
-
Folgen Sie nun den Anweisungen bis zur Seite Automatische Konfiguration. Entfernen Sie dort den Haken Automatische Konfiguration aktivieren.
-
Im Folgenden werden Sie gebeten, Ihre Internetzugangsdaten einzugeben.
Wählen Sie als Anbieter Telekom und geben Sie die notwendigen Daten ein, die Sie in Ihrem Anschreiben mit den persönlichen Zugangsdaten finden.
Siehe Abbildung 1 "Beispielanschreiben mit Zugangsdaten".
- Auf der nächsten Seite Internettelefonie tragen Sie bitte die Rufnummern aus Ihrer Auftragsbestätigung ein. Es werden standardmäßig 3 Felder angezeigt.
Sollten Sie weitere Telefonnummern eingeben wollen, können Sie dies über den Punkt Neue Rufnummer hinzufügen.
- Auf der Seite Zusammenfassung wird die Konfiguration durch Klicken auf Übernehmen beendet.
Im Anschluss gelangen Sie in das Hauptmenü Ihrer Digitalisierungsbox BASIC-Bedienoberfläche und können weitere Einstellungen vornehmen.
Wechsel der Tarifoption
Die Digitalisierungsbox BASIC erkennt einen Wechsel zwischen ADSL und VDSL vollautomatisch und es ist keine manuelle Interaktion erforderlich. Lediglich der Wechsel zwischen VDSL oder ADSL und Glasfaser wird nicht automatisch erkannt und erfordert die vorab beschriebene Interaktion.
ACHTUNG
Bei Wechsel zu einem Anschlusstyp mit anderer Technologie (z. B. von ADSL auf Glasfaser oder umgekehrt) muss das Gerät, wie unter Auslieferungszustand wiederherstellen nachzulesen, in den Auslieferungszustand zurückgesetzt und, wie ab Konfiguration beschrieben, neu konfiguriert werden.
Bitte bewahren Sie daher Ihre Zugangsdaten auch nach der Ersteinrichtung sicher auf.
Konfiguration bei Glasfaseranschluss
HINWEIS
Bei einem Glasfaseranschluss benötigen Sie ein Modem, welches vorab in Betrieb zu nehmen ist. Verwenden Sie dazu die Anleitung des Herstellers.
Bei einem Glasfaser- oder Kabelanschluss kann die Digitalisierungsbox BASIC hinter einem Modem betrieben werden. Dabei werden auch Modems mit Gbit-Anschluss unterstützt. Diese Anschlussvariante kann ersatzweise statt einem DSL-Anschluss erfolgen. Die Verbindung zum Internet erfolgt dabei anstatt über den Anschluss DSL, über den Anschluss LAN4|WAN, welcher in diesem Fall automatisch als WANoETH (WAN over Ethernet) von der Digitalisierungsbox BASIC aktiviert wird.
Abbildung 2 Anschlussvariante WAN over Ethernet
Schließen Sie zunächst das Glasfaser-Modem an die Stromversorgung an. Falls es noch nicht installiert ist, erfolgt die Installation spätestens zum Bereitstellungstermin durch einen Servicemitarbeiter des Anbieters.
Im nächsten Schritt verbinden Sie das Glasfaser-Modem mit der Digitalisierungsbox BASIC. Verwenden Sie dazu das dem Modem beiliegende Link-Kabel oder das gelbe Ethernet-Netzwerkkabel und verbinden das Modem mit der Digitalisierungsbox BASIC über die gelbe Buchse LAN4IWAN.
Weiteren Informationen finden Sie in der Dokumentation zum Glasfaser-Modem.
Konfigurieren Sie anschließend die Digitalisierungsbox BASIC für den Betrieb hinter einem Modem.
Vorgehensweise
Beispiel für die Konfiguration an einem Glasfaseranschluss der Deutschen Telekom:
- Zum Aufruf der Bedienoberfläche Ihrer Digitalisierungsbox BASIC geben
Sie in die Adresszeile des Browsers http://speedport.ip ein und drücken Sie die Eingabe-Taste.
HINWEIS
Falls sie keine Verbindung zur Bedienoberfläche der Digitalisierungsbox BASIC herstellen können, überprüfen Sie die Verkabelung und geben Sie in das Adressfeld 192.168.2.1 ein.
-
Nun führt Sie der Einrichtungsassistent durch das Menü. Bitte folgen Sie den Anweisungen und beachten Sie nachfolgende Schritte:
-
Im Schritt Automatische Konfiguration behalten Sie den gesetzten Haken und klicken auf Weiter.
-
Im Fenster Erweiterte Anschlusseinstellungen müssen Sie in der Dropdown-Liste WANoE-Einstellungen die richtige Datenübertragungsrate für Ihren Glasfaseranschluss festlegen:
-
50 Mbit Downstream, 10 Mbit Upstream
- 100 Mbit Downstream, 50 Mbit Upstream
- 200 Mbit Downstream, 100 Mbit Upstream
- Benutzerdefiniert
Klicken Sie anschließend auf Weiter.
-
In den weiteren Schritten können Sie Ihre WLAN-Einstellungen prüfen bzw. ändern und ein Gerätepasswort zum Schutz vor unbefugtem Zugriff auf Ihr Gerät vergeben.
-
Im Folgenden werden Ihnen die Einstellungen noch einmal in einer Zusammenfassung angezeigt und mit dem Klicken auf Übernehmen werden Sie auf die Konfigurationsseite der Deutschen Telekom geleitet.
-
Folgen Sie den Anweisungen und geben Ihre vom Provider erhaltenen Zugangsdaten ein. Über die Schaltfläche Zu den Router-Einstellungen gelangen Sie auf die Übersichtsseite der Digitalisierungsbox BASIC. Die Einrichtung ist damit abgeschlossen.
Konfiguration bei LTE-Backup
Fällt die primäre Internetverbindung aus, so kann die Digitalisierungsbox BASIC automatisch von DSL auf eine LTE-Backup-Verbindung umschalten, sofern ein LTE-Modem über den LAN4|WAN-Port angeschlossen ist. Beachten Sie, dass im Backup-Fall die Nutzung der Telefonie nicht möglich ist.
Vorgehensweise
- Digitalisierungsbox BASIC verkabeln ( siehe DSL anschließen).
- Digitalisierungsbox BASIC für DSL konfigurieren (siehe Vollautomatische Konfiguration).
- LTE-Modem über die gelbe LAN4|WAN-Buchse der Digitalisierungsbox BASIC verbinden.
Abbildung 3 LTE-Backup
- LTE-Backup über WANoE in der Bedienoberfläche (Internet | Zugang einrichten | Internetzugang) aktivieren.
- LTE-Modem entsprechend dem Gerätehandbuch konfigurieren.
HINWEIS
Die Digitalisierungsbox LTE Backup ist bereits für den Einsatz mit der Digitalisierungsbox BASIC vorkonfiguriert. Nach dem Einsetzen der SIM-Karte und dem Eintragen des Passwortes über die Bedienoberfläche des LTE-Modems ist keine weitere Konfiguration notwendig.
HINWEIS
Beachten Sie, falls Sie keine LTE-Flatrate gebucht haben, dass viele Programme selbstständig eine Einwahl ins Internet starten. Hiermit wird eine automatische Trennung verhindert und somit Kosten verursacht. Das können beispielsweise Anti-Virenprogramme, Widgets, automatische Updates oder Messenger (ICQ, IAM usw.) sein.
Individuelle Aufgaben
In diesem Kapitel werden verschiedene Anwendungsmöglichkeiten der Digitalisierungsbox BASIC beschrieben. Sie können die von Ihnen gewünschten Optionen aussuchen und mit der entsprechenden Anleitung einrichten:
Heimnetzwerk (WLAN) einrichten
Heimnetzwerk (LAN) erweitern
▶ Interne Telefonanlage verwenden
IP-Telefone verwenden
Anrufbeantworter verwenden
Fax verwenden
▶ ISDN-Anschluss verwenden
▶ SIP-Trunk verwenden
USB-Geräte verbinden
Persönliche Cloud mit Dynamic DNS
Gerät per Taster zurücksetzen
Funktionen über das Telefon aktivieren
Heimnetzwerk (WLAN) einrichten
Ihre Digitalisierungsbox BASIC enthält zwei Basisstationen (2,4 GHz und 5 GHz), die sowohl gemeinsam als auch einzeln zum Aufbau eines drahtlosen Heimnetzwerks genutzt werden können.
Während bei 5 GHz die Reichweite geringer ist, gibt es weniger Interferenzen, da heutzutage nur wenige Geräte diese Frequenz nutzen. Demgegenüber hat die Frequenz 2,4 GHz eine größere Reichweite. Für ein normales WLAN-Netz zu Hause empfiehlt sich folglich die Verwendung der 2,4 GHz-Basisstation. Nutzen Sie Streamingdienste, so kann sich der Einsatz der 5 GHz Frequenz lohnen, wenn die beiden betroffenen Geräte (Router und Client) nicht zu weit voneinander entfernt sind.
Die drahtlose Verbindung erfolgt unabhängig vom Betriebssystem, setzt aber in jedem anzuschließenden Gerät einen WLAN-Adapter voraus. In modernen Geräten (Smartphones, Tablets, Notebooks, etc.) ist dieser oft schon integriert. Lesen Sie vor der Einbindung eines neuen Gerätes bitte dessen Bedienungsanleitung.
Die WLAN-Funktion Ihrer Digitalisierungsbox BASIC ist im Auslieferzustand aktiviert und verschlüsselt. Sie können beide Basisstationen über einen eindeutigen WLAN-Namen (SSID) erkennen. Die SSIDs sind auf der Geräterückseite und im Routerpass zu finden.
Im Auslieferungszustand sind die Basisstationen mit WPA2 verschlüsselt. Nur WLAN-Geräte, die diesen Standard unterstützen, lassen sich mit der WLAN-Basisstation verbinden.
Kontrollieren Sie die 2,4G und 5G WLAN-LEDs auf der Vorderseite der Digitalisierungsbox BASIC. Diese müssen dauerhaft grün leuchten. Wenn nicht, drücken Sie den mit WLAN beschrifteten Taster einmal kurz. Damit wird die WLAN-Funktion aktiviert und die WLAN-LEDs leuchten dauerhaft grün.
ACHTUNG
Bitte ändern Sie den voreingestellte WLAN-Sicherheitsschlüssel (WPA2-Schlüssel) und verwenden Sie dafür ein eigenes, sicheres Passwort! Dieses sollte aus Buchstaben, Zahlen und Sonderzeichen bestehen. Notieren Sie dieses in Ihrem Routerpass.
HINWEIS
Die Eingabe von Passwörtern (z. B. Gerät, Netzwerkschlüssel, etc.) erlaubt Ihnen neben der Verwendung der Zeichen A-z und 0-9 auch den Einsatz folgender Sonderzeichen !? * @ # § \$ % & () _ + , - . : \ / <= >
Bei Bedarf können Sie auch die SSIDs Ihres Heimnetzes Ihren Wünschen entsprechend anpassen. Es wird empfohlen, dies gemeinsam mit der Änderung des WPA2-Schlüssels vor der Einbindung von WLAN-Geräten zu tun. Öffnen Sie dazu die Bedienoberfläche der Digitalisierungsbox BASIC und navigieren zum Menüpunkt Netzwerk | WLAN. In den Untermenüs 2,4 GHz bzw. 5 GHz können Sie die Einstellungen individuell anpassen.
Weiterführende Hinweise zur Einrichtung Ihres drahtlosen Heimnetzwerkes siehe WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern und WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern.
WPS-Funktion zur WLAN-Verbindung nutzen
▶ Computer und WLAN-Geräte ohne WPS
WPS-Funktion zur WLAN-Verbindung nutzen
Die Digitalisierungsbox BASIC unterstützt die standardisierte Wi-Fi Protected Setup (WPS)-Prozedur. Diese dient der einfachen Einrichtung einer sicheren Verbindung zwischen WLAN-fähigen Endgeräten und Ihrer Digitalisierungsbox BASIC.
Die Digitalisierungsbox BASIC ist dazu mit einem separaten WPS-Taster ausgestattet. Unabhängig vom zu verbindendem Endgerät, ist diese Prozedur nach Betätigen des WPS-Tasters für 2 Minuten aktiv und wird danach automatisch wieder deaktiviert.
HINWEIS
Wenn Sie als Verschlüsselungsmethode WEP (nicht empfohlen) verwenden, kann die Funktion WPS nicht benutzt werden, da diese die WPA-Verschlüsselung voraussetzt.
Abbildung 1 WLAN-Verbindung mit WPS aktivieren
Windows-Gerät mit WPS verbinden
Gerät mit WPS-Taste verbinden
▶ Android-Gerät mit WPS verbinden
Apple-OS X-Gerät verbinden
WPS deaktivieren
Windows-Gerät mit WPS verbinden
- Kontrollieren Sie die WLAN-LEDs an der Digitalisierungsbox BASIC. Die WLAN-LEDs müssen dauerhaft grün leuchten. Wenn nicht, betätigen Sie kurz den WLAN-Taster der Digitalisierungsbox BASIC.
- Drücken Sie den WPS-Taster an der Digitalisierungsbox BASIC. Die WLAN-LED eines Frequenzbandes der Digitalisierungsbox BASIC blinkt 2 Minuten lang amber. In diesem Zeitraum ist eine Anmeldung über WPS möglich.
HINWEIS
Die WPS-Funktionalität kann nur für einen Frequenzbereich über die Benutzeroberfläche aktiviert werden.
Vergewissern sie sich, dass WPS für das gewünschte Frequenzband aktiviert ist. Wenn nicht, aktivieren Sie vorher die WPS-Funktion im Konfigurationsmanager (siehe WPS - Wi-Fi Protected Setup).
-
Aktivieren Sie die WPS-Funktion am Windows-Gerät solange die WLAN-LED an der Digitalisierungsbox BASIC amber blinkt. Bei Computern und Tablets ohne WPS-Taste können Sie die WPS-Funktion über das Betriebssystem aktivieren. Weitere Details finden Sie auch in der Dokumentation zum WLAN-Gerät oder Betriebssystem.
-
Klicken Sie in der Windows-Seitenleiste auf das WLAN-Symbol .
– Klicken Sie auf den Namen des Funknetzwerks (SSID) z. B. ZYXEL-yyy. - Klicken Sie auf Verbinden.
Digitalisierungsbox BASIC und WLAN-Gerät verbinden sich jetzt automatisch.
- Der Abschluss der WLAN-Konfiguration wird an der Digitalisierungsbox BASIC durch die nun wieder dauerhaft grün leuchtende WLAN-LED des gewählten Frequenzbandes angezeigt.
Gerät mit WPS-Taste verbinden
Neuere WLAN-Geräte wie Drucker, Repeater oder Video- und Audio-Übertragungssysteme sind meist mit einer WPS-Taste ausgestattet. Bei WPS-fähigen Geräten ohne WPS-Taste, müssen Sie die WPS-Funktion über ein Konfigurationsmenü am Gerät oder über ein Web-Interface aktivieren. Lesen Sie dazu die Bedienungsanleitung des Gerätes.
- Kontrollieren Sie die WLAN-LED an der Digitalisierungsbox BASIC. Die WLAN-LED muss dauerhaft grün leuchten. Wenn nicht, betätigen Sie kurz den WLAN-Taster der Digitalisierungsbox BASIC.
- Drücken Sie den WPS-Taster an der Digitalisierungsbox BASIC. Die WLAN-LED eines Frequenzbandes der Digitalisierungsbox BASIC blinkt 2 Minuten
lang amber. In diesem Zeitraum ist eine Anmeldung über WPS möglich.
HINWEIS
Die WPS-Funktionalität kann nur für einen Frequenzbereich über die Benutzeroberfläche aktiviert werden.
Vergewissern sie sich, dass WPS für das gewünschte Frequenzband aktiviert ist. Wenn nicht, aktivieren Sie vorher die WPS-Funktion im Konfigurationsmanager (siehe WPS - Wi-Fi Protected Setup).
- Aktivieren Sie die WPS-Funktion am WPS-fähigen WLAN-Gerät solange die WLAN-LED an der Digitalisierungsbox BASIC amber blinkt. Drücken Sie dazu die WPS-Taste am WLAN-Gerät.
Digitalisierungsbox BASIC und WLAN-Gerät verbinden sich jetzt automatisch. - Der Abschluss der WLAN-Konfiguration wird an der Digitalisierungsbox BASIC durch die nun wieder dauerhaft grün leuchtende WLAN-LED des gewählten Frequenzbandes angezeigt.
Android-Gerät mit WPS verbinden
- Kontrollieren Sie die WLAN-LED an der Digitalisierungsbox BASIC. Die WLAN-LED muss dauerhaft grün leuchten. Wenn nicht, betätigen Sie kurz den WLAN-Taster der Digitalisierungsbox BASIC.
- Drücken Sie den WPS-Taster an der Digitalisierungsbox BASIC. Die WLAN-LED eines Frequenzbandes der Digitalisierungsbox BASIC blinkt 2 Minuten lang amber. In diesem Zeitraum ist eine Anmeldung über WPS möglich.
HINWEIS
Die WPS-Funktionalität kann nur für einen Frequenzbereich über die Benutzeroberfläche aktiviert werden.
Vergewissern sie sich, dass WPS für das gewünschte Frequenzband aktiviert ist. Wenn nicht, aktivieren Sie vorher die WPS-Funktion im Konfigurationsmanager (siehe WPS - Wi-Fi Protected Setup).
-
Aktivieren Sie die WPS-Funktion am Android-Gerät (Smartphone oder Tablet) solange die WLAN-LED an der Digitalisierungsbox BASIC amber blinkt.
-
Klicken Sie in der Android-Statusleiste auf das WLAN-Symbol .
- Klicken Sie auf den Namen des Funknetzwerks (SSID) z. B. ZYXEL-yyy.
-
Klicken Sie auf Verbinden.
Digitalisierungsbox BASIC und WLAN-Gerät verbinden sich jetzt automatisch. -
Der Abschluss der WLAN-Konfiguration wird an der Digitalisierungsbox BASIC durch die nun wieder dauerhaft grün leuchtende WLAN-LED des gewählten Frequenzbandes angezeigt.
Apple-OS X-Gerät mit WPS verbinden
HINWEIS
Apple-OS X-Geräte unterstützen keine WPS-Funktion. Hier ist der Netzwerkschlüssel immer manuell einzutragen. Siehe Computer und WLAN-Geräte ohne WPS.
WPS deaktivieren
Zum Schutz gegen unbefugtes Anmelden können Sie die WPS-Taste in der Konfigurationsoberfläche deaktivieren (siehe WPS - Wi-Fi Protected Setup).
ACHTUNG
Um unbefugtes Anmelden von Gästen z. B. in Pensionen oder Gaststätten zu vermeiden, sollte die WPS-Funktion nach dem Anmelden neuer Geräte in der Benutzeroberfläche über Netzwerk | WLAN | 2,4 GHz / 5 GHz | WPS-Push-Button wieder deaktiviert werden! Siehe WPS - Wi-Fi Protected Setup.
Computer und WLAN-Geräte ohne WPS

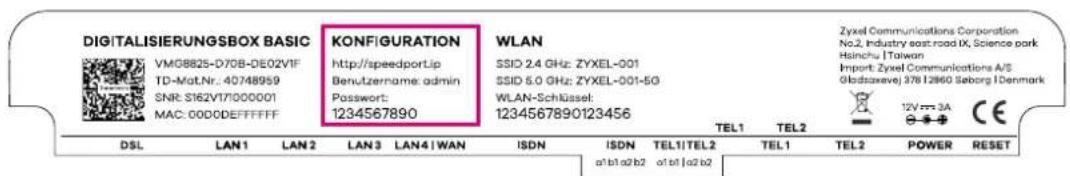

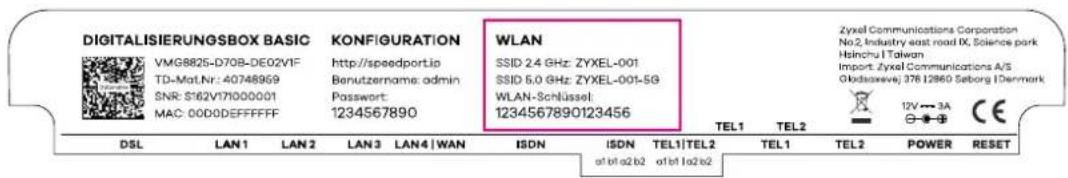

Für die manuelle WLAN-Konfiguration benötigen Sie die SSID (WLAN-Netzwerkkennung) und den WLAN-Schlüssel (WLAN-Netzwerksicherheitsschlüssel) der Digitalisierungsbox BASIC. Die Voreinstellungen im Auslieferungszustand sind auf der Rückseite der Digitalisierungsbox BASIC angegeben:
Auch im beiliegen den Routerpass finden Sie die im Auslieferungszustand vorgegebenen Einstellungen:
Voraussetzungen:
Ihre Digitalisierungsbox BASIC ermöglicht den WLAN-Betrieb im 2,4 GHz- und im 5 GHz-Band. Im Auslieferungszustand besitzt Ihre Digitalisierungsbox BASIC zwei SSIDs, die es ermöglichen, das gewünschte Band gezielt auszuwählen. Das WLAN-Gerät (PC, Smartphone, Tablet, Drucker, Repeater, etc.) muss die gleiche Frequenz 2.4 GHz oder 5 GHz verwenden (siehe WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern bzw. WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern).
Der Name des Funknetzwerks (SSID) muss sichtbar sein (siehe Basisstation).
Das WLAN-Gerät muss die gleiche Verschlüsselungsmethode verwenden. Die Voreinstellung der Verschlüsselungsmethode (Nur WPA2) kann in der Konfiguration geändert werden (siehe Verschlüsselung).
Die WLAN-Funktion der Digitalisierungsbox BASIC muss eingeschaltet sein. Kontrollieren Sie dazu die WLAN-LEDs auf der Vorderseite. Diese müssen dauerhaft grün leuchten. Wenn nicht, betätigen Sie den WLAN-Taster der Digitalisierungsbox BASIC kurz (ca.1 Sekunde). Die WLAN-LEDs beginnen grün zu blinken und leuchten nach ca. 15 Sekunden dauerhaft.
i
HINWEIS
In der Bedienungsanleitung des WLAN-Gerätes bzw. in der Onlinehilfe des Betriebssystems sollte das Verbinden mit einem Router beschrieben sein. Der folgende Ablauf beschreibt die prinzipielle Vorgehensweise und kann im Detail abweichen.
Eine Änderung von SSID (WLAN-Netzwerkkennung) oder WPA2-Schlüssel (WLAN-Netzwerksicherheitsschlüssel) in der Digitalisierungsbox BASIC muss auf jeden Fall vor dem Verbinden der WLAN-Geräte erfolgen.
▶ Geräte unter Windows 10 verbinden
▶ Geräte unter Android verbinden
Apple-OS X-Gerät verbinden
Geräte unter Windows 10 verbinden
- Klicken Sie im Startmenü auf Einstellungen.
- Klicken Sie auf den Eintrag Netzwerk und Internet.
- Klicken Sie auf WLAN und überprüfen Sie, dass die Drahtlosnetzwerkverbindung auf Ein geschaltet ist.
- Klicken Sie unter Drahtlosnetzwerkverbindung auf den WLAN-Namen (SSID) Ihrer Digitalisierungsbox BASIC und klicken Sie auf Verbinden. Im Auslieferungszustand finden Sie den WLAN-Namen (SSID) und den WLAN-Sicherheitsschlüssel auf dem Typschild auf der Geräteunterseite.
- Tragen Sie den WLAN-Sicherheitsschlüssel (WPA2-Key) in das Eingabefeld Netzwerkschlüssel eingeben ein und klicken Sie auf Weiter.
Geräte unter Android verbinden
Bei Smartphones und Tablets mit dem Betriebssystem Android 4.xx und höher, führen Sie bitte folgende Schritte aus:
-
Tippen Sie auf das Icon Einstellungen, danach auf den Eintrag WLAN.
-
Aktivieren Sie die WLAN-Funktion.
-
Tippen Sie auf den WLAN-Namen (SSID) Ihrer Digitalisierungsbox BASIC.
Im Auslieferungszustand finden Sie den WLAN-Namen (SSID) und den WLAN-Sicherheitsschlüssel auf dem Typschild auf der Geräteunterseite.
- Tragen Sie den WLAN-Schlüssel (WPA2-Key) Ihrer Digitalisierungsbox BASIC in das Eingabefeld Passwort ein und tippen Sie auf Verbinden.
Apple-OS X-Gerät verbinden
-
Kontrollieren Sie die WLAN-LEDs an der Digitalisierungsbox BASIC. Die WLAN-LEDs müssen dauerhaft grün leuchten. Wenn nicht, betätigen Sie kurz den WLAN-Taster der Digitalisierungsbox BASIC.
-
Leiten Sie an Ihrem MAC die manuelle Verbindungsherstellung über die Bedienoberfläche ein:
- Klicken Sie auf in der Menüleiste das WLAN-Symbol.
Falls das WLAN-Symbol nicht vorhanden ist, klicken Sie auf das Apfelsymbol und anschließend auf Systemeinstellungen.
- Klicken Sie auf den Eintrag WLAN aktivieren.
- Klicken Sie auf das gewünschte Netzwerk (SSID).
– Es wird ein Eingabefeld angezeigt. Tragen Sie hier den WLAN-Sicherheitsschlüssel (WLAN Schlüssel) aus dem Routerpass ein.
- Tippen Sie auf OK.
Heimnetzwerk (LAN) erweitern
Falls Sie mehr als 4 kabelgebunde LAN-Verbindungen benötigen, können Sie Ihr Netzwerk mit einem Switch erweitern. Optimal ist dafür ein Gigabit-Ethernet-Switch geeignet. Für einen störungsfreien Betrieb mit maximaler Übertragungsgeschwindigkeit, sollten Sie für die komplette Netzwerkinstallation nur Zubehör der Kategorie CAT6 (oder höher) verwenden.
Abbildung 2 LAN - kabelgebundene Netzwerkinstallation
Ablauf:
- Schließen Sie ein Ethernet-Kabel an einen Port des Switches an, und die andere Seite verbinden Sie mit einem LAN-Anschluss der Digitalisierungsbox BASIC.
- Nun verbinden Sie alle Geräte mit dem Switch - die verbleibenden LAN-Anschlüsse an der Digitalisierungsbox BASIC können Sie natürlich weiterhin verwenden.
- Die andere Seite des Kabels verbinden Sie mit dem Netzwerkgerät über die zumeist mit LAN, Ethernet oder dem Symbol - beschriftete Buchse.
- Die LAN-LED der entsprechenden Schnittstelle an der Digitalisierungsbox BASIC beginnt grün zu leuchten.
Interne Telefonanlage verwenden
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
Abbildung 3 Digitalisierungsbox BASIC als Telefonanlage (PBX)
Konfigurieren Sie die Digitalisierungsbox BASIC als Telefonanlage, so können Sie mit allen angeschlossenen und konfigurierten Telefonen intern untereinander telefonieren. Auch verschiedene Zusatzdienste, wie Rufumleitung und Halten sind möglich. Die entsprechende Konfiguration nehmen Sie über die Benutzeroberfläche der Digitalisierungsbox BASIC wie folgt vor:
- Schließen Sie die gewünschten Telefoniegeräte an der Digitalisierungsbox BASIC an, wie in den entsprechenden Kapiteln beschrieben:
Verkabelung
IP-Telefone verwenden
Anrufbeantworter verwenden
Fax verwenden
▶ ISDN-Anschluss verwenden
Telefon-Direktverdrahtung über Anschlussklemmen
-
Aktivieren Sie in der Konfiguration der Digitalisierungsbox BASIC den Experten-Modus.
-
Anschließend müssen Sie den Telefonanlagenmodus auswählen, um die integrierte Telefonanlage in der Digitalisierungsbox BASIC zu aktivieren:
Telefonie| Allgemein bei Interner Telefonie-Modus den Telefonieanlagenmodus auswählen (siehe Telefoniemodus einstellen).
-
Stellen Sie sicher, dass externe VoIP-Rufnummern konfiguriert sind. Andernfalls müssen Sie diese noch konfigurieren (siehe VoIP-Rufnummern einrichten).
-
Konfigurieren Sie die Nebenstellen (siehe Interne Rufnummern (Nebenstellen) eintragen) und vergeben interne Rufnummern.
-
Weisen Sie den Nebenstellen für ausgehende und eingehende Gespräche die Rufnummern zu (siehe Ein- und ausgehende Gespräche den Rufnummern zuordnen).
HINWEIS
Im Telefonanlagenmodus können am Telefoniegerät verschiedene Leistungsmerkmale genutzt werden. Weitere Informationen siehe Funktionen über das Telefon aktivieren.
Maximalausbau:
| Endgerätetyp Schnittstelle max. Anzahl Anmerkung | ||
| Analog TEL TAE oder TEL RJ11 | 2 Geräte | Telefon-Direktverdrahtung über Anschlussklemmen alternativ möglich |
| ISDN ISDN RJ45 8 Geräte am | ISDN-Bus | Telefon-Direktverdrahtung über Anschlussklemmen alternativ möglich |
IP (VoIP) LAN / WLAN 4 Geräte bei mehr als 4 LAN-Gerä- ten ist ein Switch als Zubehör erforderlich
Von allen eingerichteten Nebenstellen (Analog, ISDN und IP) können maximal 8 Verbindungen gleichzeitig aufgebaut werden.
IP-Telefone verwenden
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
IP-Telefone können Sie sowohl per LAN als auch per WLAN mit der Digitalisierungsbox BASIC verbinden. Gehen Sie hierfür vor, wie in folgenden Kapiteln beschrieben:
LAN: Heimnetzwerk (LAN) erweitern
WLAN: Heimnetzwerk (WLAN) einrichten
Für die VoIP-Telefonie (Voice over IP) können Sie nicht nur IP-Telefone, sondern auch Softwarelösungen (Apps) einsetzen. Dazu muss eine entsprechende App auf dem PC, Tablet oder Smartphone installiert werden.
Abbildung 4 VoIP-Telefone verwenden
HINWEIS
Bei VoIP über WLAN ist die Reichweite in Gebäuden stark von den lokalen Gegebenheiten abhänging. Ein Repeater (Zubehör) kann die Reichweite verbessern.
Sie können bis zu 4 IP- bzw. VoIP-Telefone einrichten.
IP-Telefon an der Digitalisierungsbox BASIC registrieren
IP-Telefon an externem Registrar registrieren
IP-Telefon an der Digitalisierungsbox BASIC registrieren
In der Konfiguration muss unter Telefonie | Allgemein bei Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt sein (siehe Telefoniemodus einstellen). Die Einstellung kann nur im Experten-Modus geändert werden.
Um ein neues IP-Telefon hinzuzufügen, muss in der Digitalisierungsbox BASIC zunächst ein neues IP- bzw. VoIP-Telefon eingerichtet werden:
-
Erstellen Sie zuerst unter Telefonie | Rufnummern | Nebenstelle | Neu eine neue Rufnummer (siehe Interne Rufnummern (Nebenstellen) eintragen). Merken Sie sich die Daten für Rufnummer, Benutzername und Passwort. Diese benötigen Sie später für die Konfiguration im Endgerät.
-
Weisen Sie dem Telefon eine externe Rufnummer zu (siehe Ein- und ausgehende Gespräche den Rufnummern zuordnen).
-
Verbinden Sie das Endgerät mit dem Netzwerk entsprechend Heimnetzwerk (WLAN) einrichten bzw IP-Telefone verwenden.
Das Endgerät ist jetzt mit dem Heimnetzwerk verbunden und wird in der Liste der verfügbaren Netzwerkgeräte angezeigt.
- Im Endgerät müssen Sie jetzt noch die Telefoniedaten einrichten. Definieren Sie im Endgerät die Daten für die Rufnummer, Benutzername und Passwort entsprechend der Konfiguration in der Digitalisierungsbox BASIC (siehe oben).
Zusätzlich dazu müssen Sie noch Registrar (IP-Adresse der Digitalisierungsbox BASIC, bei Auslieferung: 192.168.2.1), Port (5060) definieren. Die Option STUN-Server benutzen müssen Sie deaktivieren (bzw. keinen STUN-Server eintragen).
HINWEIS
Verwenden Sie im IP-Telefon möglichst für die Einstellung „Registrar“ die IP-Adresse statt speedport.ip und deaktivieren Sie ggf. die Tastenzuweisung „Send Key“.
IP-Telefon an externem Registrar registrieren
Möchten Sie Ihr IP-Telefon mit einer externen Telefonanlage verwenden, so sind keinerlei Einstellungen an der Digitalisierungsbox BASIC erforderlich. Die entsprechenden Registrierungsdaten des Cloud-Dienstes oder der externen Telefonanlage sind direkt in dem IP-Endgerät einzutragen. In diesem Fall ist es nicht möglich, eine Konfiguration für das entsprechende VoIP-Gerät über die Digitalisierungsbox BASIC vorzunehmen.
Ein Parallelbetrieb von der internen Telefonanlage mit extern registrierten VoIP-Geräten ist über die Digitalisierungsbox BASIC möglich.
Anrufbeantworter verwenden
Ihre Digitalisierungsbox BASIC enthält keinen integrierten Anrufbeantworter. Sie haben aber folgende Möglichkeiten, diesen Service einzurichten:
- Verwenden Sie den Anrufbeantworter im Netz (wie z. B. die SprachBox der Telekom Deutschland), der kostenfrei bereitgestellt wird. Dadurch benötigen Sie keine Zusatzgeräte und haben von überall Zugriff auf Ihre Sprachnachrichten. Für weitere Informationen zur Bedienung und Einrichtung fragen Sie Ihren Serviceprovider.
- Verwenden Sie den integrierten Anrufbeantworter einer DECT-Basisstation. Dazu ist an der Digitalisierungsbox BASIC keine Einstellung erforderlich. Schließen Sie die DECT-Basisstation einfach an die analogen Leitungen 1 oder 2 an (siehe Abbildung). Zur weiteren Einstellung des Anrufbeantworters lesen Sie bitte die Bedienungsanleitung des Telefons und der DECT-Basisstation.
- Verwenden Sie einen separaten Anrufbeantworter. Sollten Sie im Besitz eines separaten Anrufbeantworters sein (meist sind diese bereits in das Telefon integriert - siehe Punkt 2), können Sie den Anrufbeantworter in eine beliebige TAE-Buchse, auf der Rückseite der Digitalisierungsbox BASIC stecken. Er agiert dann parallel zur Leitung und nimmt (in Abhängigkeit zur Rufnummernkonfiguration) bei Abwesenheit die anderen ankommenden Gespräche an.
Abbildung 5 Anrufbeantworter verwenden
ACHTUNG
Wenn die Stromversorgung zur Digitalisierungsbox BASIC unterbrochen wird, kann nicht mehr über die angeschlossenen Endgeräte telefoniert werden.
HINWEIS
Telefonkabel haben unterschiedliche Codierungen der Steckverbindungen. Benutzen Sie immer das zum Gerät gehörende Anschlusskabel.
Fax verwenden
Sie können ein separates analoges Faxgerät an einer beliebigen TAE-Buchse auf der Rückseite der Digitalisierungsbox BASIC anschließen. Verwenden Sie dazu das dem Fax beiliegende TAE-Kabel.
Die Rufnummernkonfiguration für diese Leitung können Sie über die Bedien-oberfläche vornehmen (siehe Rufnummern einer Leitung zuordnen).
Fax
Abbildung 6 Fax verwenden
HINWEIS
Bei Problemen mit dem Faxgerät überprüfen Sie bitte folgendes:
Anrufbeantworter und Fax nehmen nach einer einstellbaren Zeit einen Anruf automatisch entgegen. Evtl. muss der Anrufbeantworter auf der Leitung (Rufnummer) des Faxes deaktiviert werden.
Der Anklopfton sowie die Unterdrückung des Echos kann die Datenübertragung stören. Sie können das Anklopfen (CW) sowie den Echo Canceller unter Telefonie | Leistungsmerkmale | Analog deaktivieren.
ISDN-Anschluss verwenden
Sie können an der Digitalisierungsbox BASIC eine ISDN-Telefonanlage oder bis zu acht digitale ISDN-Endgeräte betreiben. Die Digitalisierungsbox BASIC stellt dazu einen internen ISDN-Anschluss zur Verfügung, der über einen RJ45-Stecker an der schwarzen Buchse ISDN oder über ein Installationskabel an der orangenen Anschlussklemme genutzt werden kann (siehe Anschlussklemmen für Direktverdrahtung).
ISDN-Anschlüsse kommunizieren über eine 4-Draht-Verbindung, die entsprechend der Abbildung 8 "Verbindung mit einem ISDN-Bus herstellen" verdrahtet werden.
Beauftragen Sie eine Elektrofachkraft, falls Sie Probleme mit dem Anschließen der Installationskabel haben oder verwenden Sie vorgefertigte Steckverbindungen aus dem Fachhandel.
Zusätzliche ISDN-Telefone verbinden
ISDN-Telefonanlage am IP-Anschluss verbinden
Zusätzliche ISDN-Telefone verbinden
Im Folgenden wird der Anschluss von bis zu acht ISDN-Endgeräten beschrieben.
HINWEIS
Falls am Anschluss ISDN eine ISDN-Telefonanlage angeschlossen ist, dürfen keine ISDN-Endgeräte direkt an der Digitalisierungsbox BASIC angeschlossen werden.
- Stecken Sie den RJ45-Telefonstecker des ISDN-Gerätes in die schwarze Buchse ISDN oder verbinden Sie die vorhandene Installation über die Anschlussklemmen (siehe Telefon-Direktverdrahtung über Anschlussklemmen)
Abbildung 7 Verbindung mit einem ISDN-Gerät herstellen
Abbildung 8 Verbindung mit einem ISDN-Bus herstellen
- Damit Sie auch ohne eine externe ISDN-Telefonanlage einige Telefonanlagen-Leistungsmerkmale an den angeschlossenen Telefonen nutzen können, sollten Sie zunächst die Option interne Telefonanlage aktivieren. Öffnen Sie dazu den Bildschirmdialog unter Telefonie | Allgemein (siehe Telefoniemodus einstellen) und stellen den Internen Telefonie-Modus auf Telefonieanlagenmodus um.
- Nachdem die ISDN-Geräte mit der Digitalisierungsbox BASIC verbunden sind, kann auch die Zuordnung der Rufnummern über den Bildschirmdialog unter Telefonie | Rufnummern | Nebenstellen erfolgen (siehe Interne Rufnummern (Nebenstellen) eintragen).
- Sobald die Rufnummern eingerichtet sind, erfolgt noch die Zuordnung der internen zu den externen Rufnummern für kommende (Anrufe von Extern) und gehende Gespräche. Verwenden Sie dazu die Bildschirmdialoge unter Telefonie | Rufnummernzuordnung (siehe Ein- und ausgehende Gespräche den Rufnummern zuordnen).
- Am Endgerät muss jetzt nur noch die MSN (Multiple Subscriber Number) eingetragen werden. Eine Beschreibung, wie Sie diese Einstellung vornehmen, finden Sie in der Bedienungsanleitung des ISDN-Gerätes. Die MSN entspricht der internen Rufnummer (Nebenstelle), die Sie zuvor eingerichtet haben.
- Die Installation der ISDN-Endgeräte ist damit abgeschlossen. Testen Sie, ob interne und externe Telefonate sowie Anrufe von Extern möglich sind.
ISDN-Telefonanlage am IP-Anschluss verbinden
Im Folgenden wird der Anschluss einer externen ISDN-Telefonanlage an einem SIP-Account beschrieben.
HINWEIS
Am Anschluss ISDN darf nur die ISDN-Telefonanlage angeschlossen sein! Alternativ kann ein SIP-Trunk (Anlagenanschluss) konfiguriert werden, wenn dies providerseitig angeboten wird. Siehe SIP-Trunk verwenden.
- Stecken Sie den RJ45-Telefonstecker der ISDN-Telefonanlage in die schwarze Buchse ISDN oder verbinden Sie die vorhandene Installation über die Anschlussklemmen (siehe Telefon-Direktverdrahtung über Anschlussklemmen).
Abbildung 9 ISDN-Telefonanlage verwenden
-
Unter Telefonie | Rufnummern muss mindestens ein VoIP-Anbieter und ein VoIP-Rufnummer eingerichtet sein. I. d. R. ist dies bereits über den Einrichtungsassistent erfolgt, kann aber auch wie in VoIP-Anbieter einrichten und VoIP-Rufnummern einrichten beschrieben erfolgen.
-
In der Konfiguration muss unter Telefonie | Allgemein bei Interner Telefonie-Modus der Standardmodus ausgewählt sein (Auslieferungszustand; siehe Telefoniemodus einstellen). Die Einstellung kann nur im Experten-Modus geändert werden.
ACHTUNG
Um einen störungsfreien Betrieb einer externen ISDN-Telefonanlage zu gewährleisten, darf die Interne Telefonanlage nicht aktiviert werden.
- Des Weiteren muss unter Telefonie | Allgemein das Nummernformat eingehender Gespräche eingestellt werden (siehe Nummernformat für Rufnummern einstellen).
Übereinstimmend zum verwendeten Nummernformat muss in der ISDN-Telefonanlage die MSN ohne/mit Ortsvorwahl eingestellt werden; z. B.
Digitalisierungsbox BASIC ISDN-Telefonanlage
Nummernformat = Subscriber Ortsvorwahl = ---, MSN = 1234
Nummernformat = National Ortsvorwahl = 030, MSN = 1234
Abhängig vom Hersteller der ISDN-Telefonanlage, müssen Sie u. U. die Ortsvorwahl leer lassen und bei MSN die Ortsvorwahl (z. B. 030) und die Rufnummer (z. B. 1234) eintragen; also z. B. MSN = 0301234.
Wenn Nummernformat und Ortsvorwahl mit MSN nicht übereinstimmen, kann möglicherweise abgehend telefoniert werden, aber kommend ist der Anschluss nicht erreichbar.
- Falls die Leitungslänge von der Digitalisierungsbox BASIC zur ISDN-Telefonanlage mehr als 150 m beträgt, müssen Sie unter Telefonie | Leistungsmerkmale | ISDN die Einstellung der ISDN-Schnittstelle editieren.
Wählen Sie bei Bus-Typ die Option Langer passiver Bus aus (siehe Leistungsmerkmale für ISDN-Telefone aktivieren).
Zusätzlich kann die Einstellung Schicht 2 daueraktiv erforderlich sein, wenn Probleme bei abgehenden Gesprächen auftreten (kein Freizeichen bei Amtsbelegung). Stellen Sie ferner sicher, dass die ISDN-Schnittstelle Aktiviert ist.
SIP-Trunk verwenden
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
Über einen SIP-Trunk lassen sich mit nur einem Zugang eine Vielzahl an Rufnummern und Sprachkanäle einer Telefonanlage zuordnen. Service Provider stellen über den SIP-Trunk Anlagenanschlüsse zur Verfügung.
Eigenschaften
Ein SIP-Trunk lässt sich mit einem Anlagenanschluss eines herkömmlichen Telefonnetzes vergleichen. Über einen einzigen Zugang werden mehrere Sprachkanäle und Rufnummern per Internet-Protokoll (IP) bereitgestellt. Dem Trunk kann ein ganzer Rufnummernblock mit einer Vielzahl an Durchwahlrufnummern zugewiesen werden. Dadurch benötigt nicht mehr jedes Endgerät einen eigenen Account, sondern ein einziger Account gestattet die Durchwahl über die Telefonanlage zu vielen Endgeräten. Da es sich bei dem SIP-Account um einen logischen Account handelt, lässt sich prinzipiell eine beliebige Anzahl an Sprachkanälen dem Trunk zuordnen. Die Zahl der möglichen Kanäle hängt von der Bandbreite der IP-Verbindung und den Einstellungen der Telefonanlage und des Carriers ab. Aktuell können maximal vier Gespräche gleichzeitig geführt werden.
Vorteile eines SIP-Trunk
Da der komplette Telefonservice über eine einzige Verbindung bedient werden kann, sinken der Aufwand für die Installation und die Betriebskosten erheblich. Zudem ist der Anschluss nicht mehr ortsgebunden und lässt sich einfacher verlagern. Geografische Rufnummern lassen sich durch einfaches Hinzufügen zum SIP-Trunk dem Anschluss zuordnen.
Wächst das Gesprächsaufkommen, ist der SIP-Trunk sehr flexibel erweiterbar. Neue Sprachkanäle können direkt hinzugefügt werden. Ein Hardware-upgrade oder die Installation neuer Leitungen wie bei herkömmlichen ISDN-Anlagenanschlüssen ist nicht mehr notwendig.
Ablauf: SIP-Trunk einrichten
HINWEIS
Ein SIP-Trunk funktioniert nur im ISDN-Gatewaymodus, und nur am Anschluss ISDN. Alle anderen Telefonieanschlüsse werden im ISDN-Gatewaymodus deaktiviert. Der interne Telefonanlagenmodus der Digitalisierungsbox BASIC kann somit nicht genutzt werden.
- Telefoniemodus umstellen (siehe Telefoniemodus einstellen):
Wählen Sie den ISDN-Gatewaymodus, wenn Sie eine bestehende ISDN-Telefonlage mit Anlagenanschluss nutzen möchten.
- VoIP-Rufnummer erstellen (siehe VoIP-Rufnummern einrichten):
Wählen Sie unter Anbieter wählen die Option Telekom SIP-Trunk und wählen Sie unter Typ der VOIP-Rufnummer die Option SIP-Trunk.
Füllen Sie die Eingabemaske mit den Zugangsdaten aus dem versiegeltem Anschreiben der Telekom.
Im Beispielanschreiben der Telekom sind die dafür erforderlichen Felder rot markiert.
TELEKOM DEUTSCHLAND GMBH
53171 Bonn
DV 04
0,70 Deutsche Post
Briefpost
*K4000/10000012370002*
Herrn
MSN
080040301217_Test_3_phoneNrBlocks_with_length_5
co_name
Lange Str 18 12345
49356 Diepholz
Zugangsdaten
Vertraulich, bitte aufbewahren!
Registrierungsrufnummer
+490123400
Rufnummernblock
von 10001 bis 10009
von 20001 bis 20009
von 30001 bis 30001
ZUGANGSDATEN
Sehr geehrrer Herr 0B0040301217_Test_3_phoneNrBlocks_with_length_5,
hier sind die Zugangsdaten für Ihren neuen Telekom Anschluss. Sie gelten ab dem Tag der Bereitstellung, das genaue Datum sehen Sie in Ihrer Auftragsbestätigung.
Wie Sie Ihren Anschluss in einfachen Schritten einrichten, erfahren Sie in der beiliegenden Einrichtungsunterlage. Verwenden Sie für die darin beschriebene Einrichtung folgende Zugangsdaten:
Internet-Zugang einrichten
Anschlusskennung:
20150506141816230
Zugangsnummer:
123456789012
(vormals T-Online Nummer)
Mitbenutzernummer:
0001
Persönliches Kennwort:
06052015141816230
Telefonie einrichten
Telefonie-Benutzername: 123456789012
Telefonie-Passwort: 123456789012
Outboundproxy: registered sip-trunk.telekom.de
Registrar: sip-trunk.telekom.de
Ein Wort in Sachen Sicherheit.
Halten Sie Ihre persönlichen Zugangsdaten vor anderen Personen geheim. Bitte geben Sie bei Fragen hierzu immer nur die Zugangsnummer an.
Wenn Sie Fragen haben, rufen Sie uns einfach an. Sie erreichen uns kostenfrei unter 0800 33 02524.
Abbildung 10 Auszug Anschreiben SIP-Trunk
- Beachten Sie bitte: Die Eingabe mehrerer Rufnummernblöcke erfolgt durch Komma. ( Im Beispiel: 10001-10009, 20001-20009, 30001)
- Klicken Sie nach Abschluss der Eingabe auf den Button Speichern. Die Konfiguration ist damit abgeschlossen.
HINWEIS
Die Rufnummernzuordnung erfolgt beim SIP-Trunk über die ISDN-Telefonanlage. Bereits bestehende Rufverteilungen können weiter genutzt werden. Wie der Anschluss in der ISDN-Telefonanlage konfiguriert wird, ist im Handbuch des Herstellers nachzulesen.
HINWEIS
Möchten Sie ihrem Anschluss eine feste IP-Adresse zuweisen, können Sie diese über das Kundencenter aktivieren. Bitte beachten Sie die dortigen Hinweise zur Eingabe der Zugangsdaten.
USB-Geräte verbinden
Die Digitalisierungsbox BASIC verfügt über einen USB-Hostcontroller, der zwei USB-2.0-Anschlüsse zur Verfügung stellt, an denen USB-Geräte angeschlossen und gemeinsam im Netzwerk genutzt werden können. Netzwerkgeräte können über den integrierten Datei- oder Medien-Server verbunden werden. Sie können bis zu 16 USB-Geräte über einen zusätzlichen USB-Hub (mit eigener Stromversorgung) anschließen.
Unterstütze Standards: USB 1.1 und USB 2.0.
Unterstütze Dateisysteme: FAT12, FAT16, FAT32 und NTFS.
Der Status angeschlossener USB-Geräte (USB-Sticks, USB-Festplatten, etc.) kann über einen Bildschirmdialog abgefragt werden (siehe Angeschlossene USB-Geräte anzeigen und entfernen). Dazu müssen Sie, nachdem Sie das USB-Gerät an den USB-Anschluss Ihrer Digitalisierungsbox BASIC angeschlossen haben, unter Netzwerk | USB | Geräte auf die Schaltfläche Aktualisieren klicken. Das USB-Gerät wird dann in der Tabelle Status Ihres USB-Gerätes angezeigt.
Die angeschlossenen USB-Geräte können nur verwendet werden, wenn Sie unter Netzwerk | USB | Geräte den USB-Hostcontroller aktivieren.
ACHTUNG
Um Datenverlust zu vermeiden und dem Ausfall von USB-Geräten vorzubeugen, klicken Sie bitte unbedingt zuerst auf Entfernen, bevor Sie ein USB-Gerät von der Digitalisierungsbox BASIC trennen!
Abbildung 11 Anschluss von zwei USB-Geräten
Persönliche Cloud mit Dynamic DNS
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
Mit einer persönlichen Cloud können Sie Dateien aus einem lokalen Laufwerk (z. B. Computer/Server/NAS oder ein an der Digitalisierungsbox BASIC angeschlossener USB-Datenträger) im Internet bereitstellen und ggf. mit anderen Nutzern teilen. Sie können damit beispielsweise ein Fotoalbum in der Familie teilen oder Ihre Musik an einem beliebigen PC mit Internetanschluss nutzen. Um eine Verbindung herzustellen benötigen Sie eine Internetadresse.
Dynamisches DNS ermöglicht es, über eine feste Namensadresse, auf eine sich ständig ändernde IP-Adresse zuzugreifen. Da sich die öffentliche IP-Adresse, die die Digitalisierungsbox BASIC vom Internetprovider erhält in der Regel alle 24 Stunden ändert, benötigen Sie eine andere Adresse, über die aus dem Internet eine Verbindung zur Digitalisierungsbox BASIC hergestellt werden kann. Für diesen Zweck kann in der Digitalisierungsbox BASIC das Dynamic DNS konfiguriert werden.
Zunächst ist es aber erforderlich, dass Sie bei einem Dynamic-DNS-Anbieter eine feste Internetadresse registrieren. Dieser Dienst ist jedoch bei den meisten Anbietern kostenpflichtig.
Nachdem Sie vom Dynamic-DNS-Anbieter die Zugangsdaten erhalten haben, können Sie die Funktion in der Digitalisierungsbox BASIC aktivieren. Im Anschluss beginnt die Digitalisierungsbox BASIC damit, dem Dynamic-DNS-Anbieter seine öffentliche IP-Adresse mitzuteilen. Damit kennt der Dynamic-DNS-Anbieter immer die aktuelle IP-Adresse der Digitalisierungsbox BASIC und leitet alle Anfragen von der Dynamic-DNS-Adresse auf diese Adresse um. Somit ist es nicht mehr erforderlich die öffentliche IP-Adresse (die sich alle 24 Stunden ändern kann) herauszufinden, wenn Sie aus dem Internet auf ein freigegebenes Verzeichnis in Ihrem Netzwerk zugreifen möchten.
In der Digitalisierungsbox BASIC sind bereits Voreinstellungen für gängige Dynamic-DNS-Anbieter (AnyDNS, DHS, DNS4BIZ Premium, DynDNS, EasyDNS, GnuDIP, No-IP, selfhost, Strato, TZO und ZoneEdit) vorbereitet. Es besteht aber auch die Möglichkeit, mit der Einstellung Update URL, individuell einen neuen Dynamic-DNS-Anbieter einzurichten.
ACHTUNG
Der Zugang in Ihr Heimnetzwerk aus dem Internet bietet nicht nur viele Vorteile, sondern eröffnet auch Gefahren, denen Sie sich bewusst sein sollten. Bitte verwenden Sie zum Schutz Ihrer persönlichen Daten diese Funktion nur, wenn Sie sich über die Möglichkeiten eines Angriffs aus dem Internet bewusst sind und geeignete Schutzmaßnahmen anwenden können.
Voraussetzung:
▶ Sie haben eine Adresse bei einem Dynamic-DNS-Anbieter reserviert und die entsprechenden Zugangsdaten erhalten.
Es ist ein USB-Datenträger an der Digitalisierungsbox BASIC angeschlossen oder
▶ ein Verzeichnis auf einem Computer/Server/NAS wurde freigegeben.
Ablauf:
-
Dynamic DNS in der Digitalisierungsbox BASIC einrichten
-
Öffnen Sie in der Konfiguration das Menü Internet | Zusatzfunktionen | Dynamic DNS.
– Falls Sie einen Dynamic-DNS-Anbieter aus den Voreinstellungen verwenden, müssen Sie nur noch Domainname, Kontoname und Passwort eintragen. - Unter Dynamic DNS-Interface wählen Sie die Schnittstelle zum Internet aus und setzen die Einstellung durch Aktivieren der Option Status auf aktiv.
Weitere Details siehe Dynamic DNS einrichten.
-
Verzeichnis am Computer/Server/NAS oder an der Digitalisierungsbox BASIC freigeben
-
Erstellen Sie eine Freigabe am Computer/Server/NAS entsprechend der Dokumentation zum Gerät oder verwenden Sie einen USB-Datenträger an der Digitalisierungsbox BASIC.
- Erstellen Sie auf einem USB-Datenträger ein Verzeichnis für die Freigabe und verbinden Sie den USB-Datenträger mit der Digitalisierungsbox BASIC.
- Öffnen Sie in der Konfiguration das Menü Netzwerk | USB | Dateiserver.
- Aktivieren Sie die Option Dateiserver aktivieren.
Weitere Details siehe Dateiserver verwenden.
- Portfreigabe in der Digitalisierungsbox BASIC einrichten
- Öffnen Sie in der Konfiguration das Menü Sicherheit | Port-Freigaben.
Weitere Details siehe Port-Freigaben.
- Feste IP-Adresse für den Computer/Server einrichten
- Öffnen Sie in der Konfiguration das Menü Netzwerk | LAN | Feste IP-Adressen.
- Ermitteln Sie die MAC-Adresse des Computers/Servers und weisen Sie dem Gerät eine feste IP-Adresse zu.
Weitere Details siehe Feste IP-Adressen verwenden.
5. Freigabe testen
- Verwenden Sie einen Computer (außerhalb Ihres privaten Netzwerks) oder ein Handy mit Internetzugang. Öffnen Sie den Browser und tragen Sie Ihre Dynamic-DNS-Adresse in die Adresszeile ein.
- Sobald die Verbindung aufgebaut wurde, erscheint ein Anmeldefenster, in dem Sie sich mit Benutzername und Passwort (wie im Dateiserver bzw. in der Freigabe eingerichtet) identifizieren müssen.
Sie können jetzt von jedem beliebigen Ort mit Internetzugang auf Ihr freigegebenes Verzeichnis zugreifen.
Gerät per Taster zurücksetzen
Der Reset-Taster befindet sich an der Rückseite der Digitalisierungsbox BASIC. Mit dem Reset-Taster können Sie die Digitalisierungsbox BASIC neu starten oder in den Auslieferungszustand zurücksetzen. Siehe Neu starten (Reset) und Auslieferungszustand wiederherstellen. (Verwenden Sie zum Betätigen des Reset-Tasters einen Kugelschreiber oder Ähnliches).
Abbildung 12 Reset-Taster
HINWEIS
Um Beschädigungen des Gerätes zu vermeiden, betätigen Sie den Reset-Taster bitte vorsichtig. Ein leichtes Drücken genügt.
HINWEIS
Neu starten und Zurücksetzen unterbricht alle laufenden Telefongespräche und Internetverbindungen.
▶ Neu starten (Reset)
Auslieferungszustand wiederherstellen
Neu starten (Reset)
Wenn Sie die Digitalisierungsbox BASIC neu starten, bleiben alle Einstellungen und Konfigurationen erhalten.
Betätigen Sie den Reset-Taster kurz (ca. 2 Sekunden). Nach ca. 10 Sekunden leuchtet die Power-LED für ca. 30 Sekunden rot. Danach wieder grün. Nach ca. 2 Minuten ist die Digitalisierungsbox BASIC wieder betriebsbereit.
ACHTUNG
Wenn Sie den Reset-Taster zu lange drücken (ca. 10 Sekunden), gehen alle Einstellungen, wie im Kapitel Auslieferungszustand wiederherstellen beschrieben, verloren.
Auslieferungszustand wiederherstellen
Wenn Sie die Digitalisierungsbox BASIC komplett neu konfigurieren möchten oder die Digitalisierungsbox BASIC den Besitzer wechselt, können Sie alle vorgenommenen Einstellungen löschen indem Sie die Werkseinstellungen wieder herstellen.
ACHTUNG
Alle von Ihnen vorgenommenen Einstellungen gehen beim Zurücksetzen in den Auslieferungszustand verloren. Sie müssen zuvor unbedingt die Konfiguration, wie im Kapitel Konfiguration sichern beschrieben sichern, wenn Sie die Einstellungen ohne Neukonfiguration wieder verwenden möchten.
Um den Auslieferungszustand der Digitalisierungsbox BASIC wiederherzustellen, gehen Sie folgendermaßen vor:
- Betätigen Sie den Reset-Taster ca. 10 Sekunden, bis die Power-LED rot blinkt.
- Lassen Sie dann den Reset-Taster wieder los.
Die Power-LED leuchtet für ca. 30 Sekunden rot. Danach wieder grün. Nach ca. 2 Minuten ist die Digitalisierungsbox BASIC wieder betriebsbereit. - Sie müssen nun, wie im Kapitel Konfiguration beschrieben, die Digitalisierungsbox BASIC neu einrichten und konfigurieren bzw. die zuvor gesicherte Konfiguration laden (siehe Konfiguration sichern).
Funktionen über das Telefon aktivieren
Hilfreiche Leistungsmerkmale wie Rufumleitung oder Dreierkonferenz können Sie direkt an den angeschlossenen Telefonen nutzen. Dazu gibt es an den meisten ISDN- und zahlreichen Analogtelefonen bereits entsprechende Funktionstasten. Lesen Sie dazu bitte im Handbuch Ihres Telefonherstellers.
Alternativ können die Leistungsmerkmale auch über Tastenfolgen am Telefon aktiviert werden, die hier im Folgenden beschrieben werden.
Rufnummernunterdrückung
Anrufweiterschaltung
▶ Halten, Rückfrage und Makeln
▶ Vermitteln
▶ Vermitteln durch Auflegen / Umlegen (ECT)
Dreierkonferenz
Anklopfen
Rufnummernunterdrückung
Wenn der Angerufene das Leistungsmerkmal der Rufnummernübertragung (CLIP - Calling Line Identification Presentation) nutzt, wird Ihre Rufnummer an dessen Endgerät angezeigt. Sie können die Anzeige Ihrer Rufnummer für ein einzelnes Gespräch mit der Rufnummernunterdrückung (CLIR - Calling Line Identification Restriction) unterdrücken.
Wählen Sie folgenden Code und anschließend die Rufnummer:
Aktivieren für das Gespräch ☐ 3 1 Nummer
HINWEIS
Bei den Notrufzentralen 110 und 112 wird Ihre Rufnummer trotz Rufnummernunterdrückung immer angezeigt.
Verfügt der Angerufene über das Leistungsmerkmal „Abweisen unbekannter Anrufer“ (ACR - Anonymous Call Rejection) kann Ihr Anruf mit Rufnummernunterdrückung vermittlungstechnisch abgewiesen werden.
Die Rufnummernunterdrückung kann in der Konfiguration auch dauerhaft aktiviert werden (siehe Leistungsmerkmale für Analog-Telefone aktivieren).
Anrufweiterschaltung
Mit der Anrufweiterschaltung (AWS oder auch CF - Call Forwarding) werden alle Anrufe an einen Anschluss Ihrer Wahl weitergeleitet. Sie können wählen zwischen:
Anrufweiterschaltung sofort (CFU - Call Forwarding Unconditional),
Anrufweiterschaltung bei Nichtmelden nach 15 Sekunden (CFNR - Call Forwarding on No Reply),
Anrufweiterschaltung bei Besetzt (CFB - Call Forwarding Busy).
HINWEIS
Durch die Anrufweiterschaltung können zusätzliche Gesprächskosten entstehen.
Anrufweiterschaltung sofort (CFU)
Alle Anrufe werden in jedem Fall sofort zur Zielrufnummer umgeleitet.
Aktivieren
Anrufweiterschaltung bei Besetzt (CFB)
Anrufe werden nur dann umgeleitet, wenn der Anschluss besetzt ist.
Aktivieren
Anrufweiterschaltung bei nicht melden (CFNR)
Anrufe werden umgeleitet, wenn der Anruf nach 15 Sekunden nicht angenommen wurde.
Aktivieren
Halten, Rückfrage und Makeln
Mit der Halten-Funktion wird eine bestehende Verbindung im Wartezustand geparkt, um ein weiteres Gespräch aufzubauen. Das ist die Voraussetzung für die Leistungsmerkmale Rückfrage, Makeln und Dreierkonferenz.
HINWEIS
Bitte wählen Sie unmittelbar nach Drücken der 📁 Taste die nächste Ziffer.
Halten einer Verbindung R
Halten einer Verbindung und ein R, Wählton abwarten, weiteres Gespräch aufbauen Rufnummer wählen
Gehaltene Verbindung beenden und aktives Gespräch weiterführen
R0
Aktive Verbindung beenden und gehaltenes Gespräch weiterführen
R 1
Makeln - Wechseln zwischen aktivem und gehaltenem Gespräch
R2
Zurückholen einer gehaltenen (geparkten) Verbindung R
Vermitteln
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
Mit dieser Funktion wird eine bestehende Verbindung zu einem weiteren Teilnehmer vermittelt. Dabei wird eine gehaltene Verbindung mit der aktiven Verbindung zusammengeschalten. Beide Teilnehmer sind dann verbunden.
HINWEIS
Durch das Vermitteln eines Gesprächs können zusätzliche Gesprächskosten entstehen.
Diese Funktion steht nur im Telefonanlagenmodus (siehe Telefoniemodus einstellen) zur Verfügung. Es muss immer ein interner Teilnehmer beteiligt sein. Das Vermitteln von zwei externen Teilnehmern ist nicht möglich.
Zahlreiche analoge Telefone verfügen über eine Menü-Taste. Bitte lesen Sie die Bedienungsanleitung Ihres Telefons um die Rückfrage-Funktion über die Menü-Taste zu nutzen.
Halten einer Verbindung und ein
R, Wählton abwarten,
weiteres Gespräch aufbauen Rufnummer wählen
Teilnehmer vermitteln R 4
HINWEIS
Bitte wählen Sie unmittelbar nach Drücken der 📄 Taste die nächste Ziffer.
Vermitteln durch Auflegen / Umlegen (ECT)
HINWEIS
Diese Funktion steht nur im Expertenmodus (siehe Ansichtsmodus) zur Verfügung
Mit dem Leistungsmerkmal Vermitteln durch Auflegen / Umlegen bzw. Übergeben (ECT - Explicit Call Transfer) kann eine bestehende Verbindung auf ein anderes Endgerät umgelegt werden.
HINWEIS
Diese Funktion steht nur im Telefonanlagenmodus (siehe Telefoniemodus einstellen) zur Verfügung. Es muss immer ein interner Teilnehmer beteiligt sein. Das Vermitteln von zwei externen Teilnehmern ist nicht möglich.
Dieses Feature muss im ISDN-Telefon bzw. im IP-Telefon konfiguriert werden. Beachten Sie dazu die Bedienungsanleitung des Telefons.
Bei analogen Telefonen stellen Sie diese Option über die Bedienoberfläche des Digitalisierungsbox BASIC ein. Aktivieren Sie dazu das Merkmal ECT unter Telefonie | Leistungsmerkmale | Analog | Vermitteln durch Auflegen (ECT) (siehe Leistungsmerkmale für Analog-Telefone aktivieren).
Halten einer Verbindung und R, Wählton abwarten, interne Verbindung aufbauen interne Rufnummer wählen
Verbindung beenden oder warten, bis das Gespräch entgegengenommen wird. ↓
Dreierkonferenz
Bei dieser Konferenzschaltung können drei Teilnehmer gleichzeitig miteinander telefonieren. Dazu wird ein bestehendes Gespräch gehalten, dann ein neues Gespräch aufgebaut und im Anschluss die Konferenz eingeleitet. Die Konferenz kann mit internen und/oder externen Teilnehmern durchgeführt werden.
| Halten einer Verbindung R, Wählton abwarten,Rufnummer wählen | |
| Einleiten der Konferenz | R 3 |
| Beenden der Konferenz R 2 | |
Wenn einer der Gesprächspartner auflegt, telefonieren Sie mit dem anderen ganz normal weiter. Wenn Sie auflegen, werden alle Verbindungen getrennt.
Anklopfen
Beim Anklopfen (CW - Call Waiting) wird während einer bestehenden Verbindung ein weiterer Anruf durch einen „Anklopfton“ signalisiert. Sie können dann diesen zweiten Anruf entgegennehmen, ignorieren oder abweisen. Im Auslieferungszustand ist Anklopfen aktiviert.
Anklopfen konfigurieren (CW)
| Aktivieren | * | 4 | 3 | # | |
| Deaktivieren | # | 4 | 3 | # | |
| Abfragen | * | # | 4 | 3 | # |
Anklopfen beantworten oder abweisen
Beenden des laufenden Gesprächs R 1 oder Auflegen und auf und Annehmen des Anklopfers erneutes Klingeln warten
Laufendes Gespräch halten und Annehmen des Anklopfers
R2
Abweisen des Anklopfers R0
Bedienoberfläche für die Konfiguration
Die Konfiguration der Digitalisierungsbox BASIC kann mit einem beliebigem Endgerät (z.B. Computer, Tablet, etc.) unter Verwendung eines Internet-Browsers vorgenommen werden.
Geben Sie in der Adresszeile des Internet-Browsers http://speedport.ip oder 192.168.2.1 ein.
Gerätepasswort
Aufbau der Bedienoberfläche
Die Startseite
▶ Konfiguration im Standard-Modus
▶ Konfiguration im Experten-Modus
Gerätepasswort
Der Zugang zum Konfigurationsmenü wird durch eine Kombination aus Benutzername und Gerätepasswort geschützt.
Die Zugangsdaten können Sie nach der Anmeldung, wie im Kapitel Zugangsschutz und Benutzerverwaltung konfigurieren beschrieben ändern.
HINWEIS
Die Eingabe von Passwörtern erlaubt Ihnen neben der Verwendung der Zeichen A-z und 0-9 auch den Einsatz folgender Sonderzeichen !? * @ # § \$ % & () _ + , - . : \ / < = >
Im Auslieferungszustand ist der Benutzername admin und das Geräte-passwort „gerätespezifisch“. Die erforderlichen Daten finden Sie an der Geräterückseite auf dem Typschild der Digitalisierungsbox BASIC und im beiliegenden Routerpass.
Aufbau der Bedienoberfläche
Ansichtsmodus
Die Bedienoberfläche der Digitalisierungsbox BASIC verfügt über zwei Ansichtsmodi:
Die Standardansicht (STANDARD), in der Sie alle wesentlichen Grundfunktionen der Digitalisierungsbox BASIC anschauen und ändern können (diese Ansicht ist im Auslieferungszustand aktiviert).
Die Expertenansicht (EXPERTE), die weitere Funktionen und Konfigurationsmöglichkeiten bereitstellt.
Eine Umschaltung zwischen beiden Ansichten ist dem Benutzer admin (im Auslieferungszustand) möglich. Wollen Sie einer bestimmten Nutzergruppe die Umschaltung zur Expertenansicht verwehren, wechseln Sie in die Ansicht EXPERTE und legen Sie im Menü System | Zugangsschutz einen neuen Benutzer mit einem eingeschränkten Modus an.
Weitere Informationen finden Sie in den Kapiteln:
▶ Konfiguration im Standard-Modus
▶ Konfiguration im Experten-Modus
Zugangsschutz und Benutzerverwaltung konfigurieren
Übersicht
Statusleiste
In der Statusleiste finden Sie schnell Informationen zu wichtigen Geräte- und Verbindungsdetails:
- Aktuelles Systemdatum
- Aktueller Ansichtsmodus (umschaltbar)
- Aktuelle Statusanzeigen
- Aktuelle Systemsprache
• Abmeldeschaltfläche
Bedeutung der Symbole
Diese entsprechen weitestgehend den entsprechenden LEDs am Gerät. Bitte lesen Sie dazu das Kapitel.
DSL siehe LED DSL
Internet siehe LED INET
Telefon siehe LED TEL
WLAN siehe LEDs 2.4G/5G WLAN
LAN siehe LEDs LAN1 - LAN4
Sicherheitseinstellungen (Änderungen, außer Portfreigaben, nur im Experten-Modus)
WANoETH (wird im Status nur angezeigt, wenn WANoETH eingerichtet ist)
Modus (Ansicht/Berechtigung) Standard oder Expert
Menü-Auswahl DE - deutsch EN - englisch
Abmelden
Hauptmenü
Über das Hauptmenü (Funktionsgruppen) – das weitere Untermenüs haben kann, werden Bildschirmdialoge aufgerufen, in denen die Einstellungen der Digitalisierungsbox BASIC angezeigt und geändert werden können. Das jeweils fett markierte Menü zeigt die aktuelle Position.
Im Kapitel Bedienoberfläche für die Konfiguration werden alle Menüpunkte der Digitalisierungsbox BASIC detailliert erklärt.
Übersicht
Internet
Telefonie
WLAN
Netzwerk
Sicherheit
System
Einrichtungsassistent
Bedienungsanleitung
Bildschirmdialog
Bitte lesen Sie zu den Inhalten die entsprechenden Kapitel.
Schaltflächen
Über Schaltflächen werden Bildschirmdialoge aufgerufen oder Funktionen ausgeführt.
Aktualisieren
Die Startseite
Menü: Übersicht
Hier erhalten Sie einen Überblick über die wichtigsten Einstellungen und Konfigurationen der Digitalisierungsbox BASIC.
ANSCHLUSS
Status der DSL-Leitung.
INTERNET
Status der Internetverbindung.
NETZWERK
Status der LAN-Verbindungen (Netzwerkverbindungen über Ethernet).
SICHERHEIT
Aktivierte Sicherheitseinstellungen.
WLAN 2,4 GHz / WLAN 5 GHz
Angaben zum WLAN-Netzwerk (schnurloses Netzwerk).
TELEFONIE
Eingerichtete Telefonie.
SYSTEM
Hard- und Firmware-Versionsnummern. Bitte im Fall einer Störung für die Hotline bereithalten.
USB
Status der Geräte und Netzwerkfunktionen am USB-Hostcontroller.
Ereignislogbuch
Protokollierung von Logins und Änderungen der Konfiguration.
Ein Symbol mit
▶ zeigt an, dass diese Einstellung nicht konfiguriert bzw. nicht aktiv ist.
zeigt an, dass diese Einstellung konfiguriert bzw. aktiv ist.
Detailliertere Informationen können durch Klicken auf den entsprechenden Übersichtspunkt angesehen werden.
Informationen der einzelnen Übersichtspunkte können mit dem „+“ Symbol ein- und dem „-“ Symbol ausgeblendet werden. Benutzen Sie die Pfeile neben dem jeweiligen Übersichtspunkt, um die angezeigten Informationen zu aktualisieren.
Konfiguration im Standard-Modus
Internet
Telefonie
WLAN
Netzwerk
Sicherheit
System
Einrichtungsassistent
Bedienungsanleitung
HINWEIS
Weitere Einstellungen werden in der Konfiguration im Experten-Modus beschrieben.
Internet
Statusübersicht der DSL-Verbindung anzeigen
Statusübersicht der DSL-Verbindung anzeigen
Menü: Internet | DSL-Status | Statusübersicht
Status zu ihrer DSL-Verbindung, der Übertragungsgeschwindigkeit sowie von Betriebsdaten und Fehlerindikatoren werden in diesem Bildschirmdialog angezeigt. Experten erhalten hier technische Details zur DSL-Verbindung. Die angezeigten Informationen können u. U. bei Supportanfragen benötigt werden.
Die Fehlerindikationen beziehen sich auf G.997.1 (Physical layer management for digital subscriber line transceivers) und es lässt sich keine direkte Aussage über physische Probleme ableiten. Eine gewisse Anzahl an Fehlerindikatoren gilt als Normalzustand.
Telefonie
Auf diesem Bildschirmdialog sehen Sie eine Übersicht über den Status der Telefonieverbindungen. Der Begriff VoIP (Voice over Internet Protocol) bezieht sich dabei immer auf die Internettelefonie.
HINWEIS
Sie können die Interne Telefonanlage aktivieren, wenn der Experten-Modus eingeschaltet ist.
▶ Gesprächsprotokoll anzeigen
Telefonbuchsen der Digitalisierungsbox BASIC (de)aktivieren
Bandbreitennutzung optimieren
- Nummernformat für Rufnummern einstellen
▶ Schnellwahlfunktion aktivieren
▶ VoIP-Anbieter einrichten
▶ VoIP-Rufnummern einrichten
Rufnummern einer Leitung zuordnen
Ein- und ausgehende Gespräche den Rufnummern zuordnen
Leistungsmerkmale für Analog-Telefone aktivieren
Leistungsmerkmale für ISDN-Telefone aktivieren
▶ Kurzwahlnummern einrichten
Gesprächsprotokoll anzeigen
Menü: Telefonie | Letzte Gespräche
Im Untermenü Letzte Gespräche können Sie Einzelheiten über die zuletzt geführten Telefonate sehen. Bis zu 400 Gespräche werden hier aufgeführt. Sie können in der Anzeige zwischen externen und internen Gesprächen über die entsprechenden Menüpunkte wechseln. Bitte beachten Sie, dass diese Übersicht nur zur Information dient und daher Abweichungen zur Telefonabrechnung des VolP-Anbieters möglich sind.
Löschen: Die Liste der letzten Gespräche wird gelöscht.
Exportieren: Die Liste der letzten Gespräche wird als CSV-Datei exportiert.
Telefonbuchsen der Digitalisierungsbox BASIC (de)aktivieren
Menü: Telefonie | Allgemein
■ Analoge Telefonbuchsen
Die Digitalisierungsbox BASIC stellt zwei analoge Leitungen zur Verfügung. Wenn Sie nur an einer Leitung ein Telefon anschließen, können Sie die nicht verwendete Leitung deaktivieren. Entfernen Sie dazu den Haken aus
Telefonbuchsen (N) und (F) - Leitung 1 aktivieren bzw.
Telefonbuchsen (N/F) - Leitung 2 aktivieren.
Bandbreitennutzung optimieren
Menü: Telefonie | Allgemein
■ Verbesserung der Bandbreitennutzung
Hier konfigurieren Sie das Erkennen von Sprachpausen und das Einfügen von Rauschen innerhalb der Pause.
Durch die Erkennung von Sprachpausen können Sie die Übertragung von Sprachdaten während dieser Zeit verhindern. Diese Funktion vermindert das Datenvolumen für die Internet-Telefonie.
Sie aktivieren die Funktion über Ich möchte die Erkennung von Sprachpausen verwenden (VAD).
Damit während dieser Zeit nicht der Eindruck entsteht, die Verbindung sei zusammengebrochen, können Sie ein sanftes Hintergrundrauschen mit der Funktion Ich möchte das Einfügen von Rauschen bei Sprachpausen verwenden (CNG) einblenden.
Nummernformat für Rufnummern einstellen
Menü: Telefonie | Allgemein
HINWEIS
Diese Option haben Sie nur, wenn als Interner Telefonie-Modus der Standardmodus eingestellt ist. Siehe Telefoniemodus einstellen.
- Nummernformat eingehender Gespräche
In den Dropdown-Listen kann das Format der anrufenden Nummer und der Zielrufnummer geändert werden. Wählen Sie hier, in welcher Form die Rufnummer zur angeschlossenen ISDN-Telefonanlage bzw. zum angeschlossenen ISDN-Telefon übermittelt werden soll:
Subscriber: Es wird nur die Rufnummer (ohne Vorwahl) übertragen.
Unknown: Die Rufnummer wird 1:1 durchgereicht.
National: Es wird die Vorwahl und Rufnummer übertragen.
International: Es wird die Ländervorwahl, Vorwahl und Rufnummer übertragen.
Die Standardeinstellung Subscriber ist das am häufigsten verwendete Format.
Beispiel:
Anzeige der Telefonnummer im Display:
| Subscriber: | 1234 |
| National: | 030 1234 |
| International: | 0049 30 1234 |
| Unknown: | *) |
*) Abhängig vom Telefonieanbieter wird die Rufnummer 1:1 durchgereicht
Schnellwahlfunktion aktivieren
Menü: Telefonie | Allgemein
■ Rufaufbau ausgehender Gespräche
Geben Sie die Telefonnummer eines Teilnehmers ein, wird in der Standardeinstellung ca. 4 Sekunden nach Eingabe der letzten Ziffer der Ruf ausgelöst. Dieser Zeitraum lässt sich unter Wartezeit bis Rufaufbau verändern. Mit Aktivieren der Schnellwahlfunktion wird bei wiederholter Eingabe der Telefonnummer der Ruf sofort nach dem Wählen der letzten Ziffer ausgelöst und somit die Zeit für den Verbindungsaufbau verkürzt. Alternativ können Sie nach der letzten Ziffer der Telefonnummer die Raute-Taste # des Telefons drücken.
Bei Aktivieren der Schnellwahlfunktion werden die Telefonnummern in einem Cache (Speicher) hinterlegt. Eine neue Telefonnummer wird nur in den Cache übernommen, wenn eine Sprachverbindung bestand; d. h. wenn die Gegenstelle nur klingelt, wird die Telefonnummer nicht übernommen.
Mit der Schaltfläche Löschen oder am Telefon über die Tastenkombination können Sie den Telefonnummern-Cache leeren.
VoIP-Anbieter einrichten
Menü: Telefonie | VolP-Anbieter
Auf diesem Bildschirmdialog richten Sie den oder die VoIP-Anbieter (Internet-Telefonie-Anbieter) ein. Sie können bereits eingerichtete VoIP-Anbieter auch Bearbeiten ✉ bzw. Löschen 📄
■ Liste der eingerichteten VoIP-Anbieter
Legen Sie einen neuen VoIP-Anbieter über die Schaltfläche Neu an. Im darauf folgenden Bildschirmdialog können Sie neue VoIP-Anbieter einrichten. Die erforderlichen Daten werden vom VoIP-Anbieter bereitgestellt.
Anbietername: Tragen Sie einen frei definierbaren Namen ein.
Konto-Domain: Tragen Sie die Daten ein, die Sie vom VolP-Anbieter erhalten haben
(z. B. „tel.t-online.de“ Port: „5060“).
SIP-Proxy: Tragen Sie die Daten ein, die Sie vom VoIP-Anbieter erhalten haben
(z. B. „tel.t-online.de“ Port: „5060“).
SIP-Registrar: Tragen Sie die Daten ein, die Sie vom VoIP-Anbieter erhalten haben
(z. B. „tel.t-online.de“ Port: „5060“).
Ausgehender Proxy: Tragen Sie die Daten ein, die Sie vom VoIP-Anbieter erhalten haben
(z. B. „tel.t-online.de“ Port: „5060“).
Lokaler Port: Standardeinstellung: „5060“.
RTP-Portbereich: Tragen Sie die Daten ein, die Sie vom VoIP-Anbieter erhalten haben
(z. B. „10000“ - „19000“). Hinweise des Netzbetreibers beachten.
Verschlüsselung (SRTP): Im Auslieferungszustand deaktiviert, kann nur im Expertenmodus aktiviert werden.
CLIP no Screening: Um die Übertragung einer kundenspezifischen Rufnummer bei gehenden Anrufen zu ermöglichen, muss diese Option aktiviert sein.
Diese Funktion steht nur im Gatewaymodus zur Verfügung.
T.38-Unterstützung: Nur für Fax erforderlich. Wenn der VoIP-Anbieter T.38 zum Übertragen von Fax-Daten unterstützt, können Sie diese Funktion auswählen.
Protokoll: Sie können zwischen UDP, TCP und TLS auswählen.
DTMF-Übertragungsmodus: Wählen Sie aus der Dropdown-Liste eine Option:
Inband - DTMF-Tasten-Töne werden hörbar zusammen mit der Sprache übertragen.
Outband - DTMF-Tasten-Töne werden nicht hörbar als Daten übertragen.
SIP-Info - DTMF-Tasten-Töne werden nicht hörbar als Daten übertragen.
VoIP-Interface: Diese Einstellung ist nur relevant, wenn mindestens zwei WAN-Interfaces konfiguriert sind und vom VoIP-Anbieter keine automatische Voreinstellung erfolgt ist.
Mit der Schaltfläche Speichern übertragen Sie die Daten in die Liste der eingerichteten VolP-Anbieter. Im Anschluss kann eine entsprechende VolP-Rufnummer eingerichtet werden (siehe VolP-Rufnummern einrichten).
VoIP-Rufnummern einrichten
Menü: Telefonie | Rufnummern | VoIP-Rufnummern
Für bereits eingerichtete VoIP-Anbieter kann hier eine VoIP-Rufnummer eingerichtet werden. Sie können bereits eingerichtete VoIP-Rufnummern auch Bearbeiten bzw. Löschen. Die erforderlichen Daten werden vom VoIP-Anbieter bereitgestellt.
HINWEIS
Die erforderlichen Einstellungen können über den Einrichtungsassistent (siehe Konfiguration) automatisch vom VoIP-Anbieter übertragen werden. In diesem Fall sollten Sie die Einstellungen nur verändern, wenn Sie von Ihrem VoIP-Anbieter eine entsprechende Anleitung erhalten haben.
Der Einrichtungsassistent überschreibt vorhandene Einträge!
HINWEIS
Das Symbol √ in der Spalte Aktiviert sagt nur aus, dass die Rufnummer mit den eingerichteten Daten verwendet wird. Ob mit der VoIP-Rufnummer tatsächlich eine Verbindung zu einem VoIP-Anbieter aufgebaut werden konnte, sehen Sie in der Übersicht unter TELEFONIE (siehe Die Startseite).
Neue Rufnummern können Sie über die Schaltfläche Neu anlegen:
Anbieter wählen: Wählen Sie den VoIP-Anbieter (Internet-Telefonie-Anbieter) aus. Hier werden bereits eingerichtete VoIP-Anbieter aufgeführt. Wie Sie neue Anbieter einrichten, siehe VoIP-Anbieter einrichten.
Typ der VOIP-Rufnummer wählen: Wählen Sie aus, welcher Typ vom VoIP-Anbieter bereitgestellt wird.
Diese Option steht nur zur Verfügung, wenn Sie unter Telefonie | Allgemein die Einstellung ISDN-Gatewaymodus ausgewählt haben.
Anzeigename: Tragen Sie einen frei definierbaren Namen ein.
Kontoname: Tragen Sie hier die Daten ein, die Sie vom VoIP-Anbieter erhalten haben.
MSN-Basierte IP-Telefonie (Standard)
Die folgenden Felder werden angezeigt, wenn Sie
als internen Telefoniemodus (siehe Telefoniemodus einstellen) Standardmodus oder Telefonanlagenmodus aktiviert haben oder
als internen Telefoniemodus (siehe Telefoniemodus einstellen) ISDN-Gatewaymodus aktiviert und als Typ der VoIP-Rufnummer MSN-basierte IP-Telefonie ausgewählt haben:
Authentifizierungsname: Tragen Sie hier die Daten ein, die Sie vom VoIP-Anbieter erhalten haben.
Passwort: Tragen Sie hier die Daten ein, die Sie vom VoIP-Anbieter erhalten haben.
Passwortbestätigung: Geben Sie das gleiche Passwort wie in Passwort ein. Dieses Feld dient zur Bestätigung der korrekten Passworteingabe.
Landes & Ortsvorwahl / Rufnummer: Im ersten Feld können Sie die Ländervorwahl (z. B. „49“ für Deutschland) eintragen. Wenn die Ländervorwahl verwendet wird, dann muss die folgende Ortsvorwahl ohne führende „0“ eingegeben werden, wenn die Ländervorwahl nicht verwendet wird, dann muss die Ortsvorwahl mit führender "0" eingegeben werden. Nach der Ortsvorwahl tragen Sie die Universalrufnummer ohne Vorwahl ein, die Sie vom VoIP-Anbieter erhalten haben. Nicht alle VoIP-Anbieter verwenden diese Einstellung. Falls mit den eingetragenen Daten keine Verbindung initialisiert werden kann, muss hier evtl. die Universalrufnummer mit Vorwahl (Ortsvorwahl mit führender „0“) eingetragen werden.
Auswahl über: Wenn mehrere VoIP-Rufnummern eingerichtet und Initialisiert sind, wird hier die Kurzwahl zur gezielten Leitungsbelegung angezeigt.
Registrierzeit: Die voreingestellte Registrierzeit von „3600“ Sekunden müssen Sie nicht verändern.
Busy on Busy: Dem Anrufer wird durch Besetztzeichen signalisiert, dass bereits ein Gespräch über diese Rufnummer geführt wird, selbst wenn diese mehreren Telefonen zugeordnet ist. CW (Anklopfen) ist bei aktiviertem Busy on Busy nicht möglich, auch wenn diese Option aktiviert ist. Für SIP-Accounts steht Busy on Busy nicht zur Verfügung.
Aktivieren: Das Kontrollkästchen muss gesetzt sein, wenn Sie diese Rufnummer verwenden möchten.
Automatische Zuweisung aktivieren: Einige VoIP-Anbieter verwenden eine „Gruppenregistrierung“, d. h. es sind mehrere VoIP-Rufnummern vorhanden, es wird aber nur eine VoIP-Rufnummer eingetragen. Bei erfolgreicher Registrierung werden der Digitalisierungsbox BASIC dann vom VoIP-Anbieter die Daten der weiteren VoIP-Rufnummern übermittelt. In Folge werden die weiteren VoIP-Rufnummern automatisch konfiguriert und aktiviert. Diese Option sollte jedoch nur aktiviert sein, wenn der VoIP-Anbieter die automatische Rufnummernzuordnung unterstützt und die weiteren Rufnummern automatisch aktiviert werden sollen.
Nach Eingabe der notwendigen VoIP-Rufnummer-Daten klicken Sie Speichern. Die Registrierung der Rufnummer kann einige Zeit in Anspruch nehmen. Bitte warten Sie, bis die Anzeige zum vorherigen Bildschirmdialog Liste der eingerichteten VoIP-Rufnummern zurückkehrt.
SIP-Trunk einrichten
Bei einem SIP-Trunk (Anlagenanschluss) können Sie aus dem öffentlichen Netz per Durchwahl eine Nebenstelle anrufen. Die folgenden Felder werden Ihnen angezeigt, wenn Sie als VolP-Anbieter SIP-Trunk ausgewählt haben.
HINWEIS
Zur Nutzung eines SIP-Trunk müssen Sie den ISDN-Gatewaymodus einstellen (siehe Telefoniemodus einstellen).
Telefonie-Benutzername: Tragen Sie hier die Daten ein, die Sie vom VoIP-Anbieter erhalten haben.
Telefonie-Password: Tragen Sie hier die Daten ein, die Sie vom VoIP-Anbieter erhalten haben.
Passwortbestätigung: Geben Sie das gleiche Passwort wie in Telefonie-Passwort ein. Dieses Feld dient zur Bestätigung der korrekten Passworteingabe.
Landes- &Ortsvorwahl / Durchwahlnummer: Im ersten Feld können Sie die Ländervorwahl („49“ für Deutschland) und im zweiten Feld die Ortsvorwahl eintragen. Wenn die Ländervorwahl verwendet wird, dann muss die Ortsvorwahl ohne führende „0“ eingegeben werden, wenn die Ländervorwahl nicht verwendet wird, dann muss die Ortsvorwahl mit „0“ eingegeben werden. Anschließend folgt die Festnetzrufnummer ohne Vorwahl, die Sie vom VoIP-Anbieter erhalten haben.
Abfragestelle: Hier wird die Durchwahl zum Abwurfplatz (Vermittlung/Zentrale) eingetragen; z. B.: "0".
Rufnummernblock: Hier wird der Rufnummernbereich der Nebenstellen eingetragen; z. B.: "11-99".
Registrierzeit: Die voreingestellte Registrierzeit von "3600" Sekunden müssen Sie nicht verändern.
Aktivieren: Das Kontrollkästchen muss gesetzt sein, wenn Sie diesen Rufnummernbereich verwenden möchten.
Nach Eingabe der notwendigen VoIP-Rufnummer-Daten klicken Sie Speichern. Die Registrierung der Rufnummer kann einige Zeit in Anspruch nehmen. Bitte warten Sie, bis die Anzeige zum vorherigen Bildschirmdialog Liste der eingerichteten VoIP-Rufnummern zurückkehrt.
■ Liste weiterer VoIP-Rufnummern
Wenn die Option Automatische Rufnummernzuordnung bei einer VolP-Rufnummer aktiviert ist, können Sie die Liste nachträglich bearbeiten. Wurde eine VolP-Rufnummer nicht automatisch aktiviert, dann kann das hier vorgenommen werden. Ebenso ist hier eine Deaktivierung und Bearbeitung der Nummern (Aufsplittung in Ortsnetzkennzahl und Rufnummer) möglich.
Damit Sie die VOIP-Rufnummern nutzen können, müssen Sie noch festlegen, welche Nummer als ausgehende bzw. eingehende Nummer verwendet werden soll (siehe EXPERTE > Ein- und ausgehende Gespräche den Rufnummern zuordnen).
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Standardmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Rufnummern einer Leitung zuordnen
Menü: Telefonie | Rufnummernzuordnung
Wenn die Digitalisierungsbox BASIC als Telefonieadapter verwendet wird, können die Gespräche (Eingehend und Ausgehend) einer Telefonbuchse (Leitung 1 oder Leitung 2) zugeordnet werden. Somit können beispielsweise Sprache und Fax auf unterschiedliche Endgeräte geleitet werden.
Im Auslieferungszustand werden alle Rufnummern an allen Telefonbuchsen signalisiert. Durch Deaktivieren der entsprechenden Checkbox in der Tabelle Rufnummern für eingehende Gespräche verhindern Sie, dass die ausgewählte Rufnummer an der jeweiligen Leitung signalisiert wird.
Unter Rufnummern für ausgehende Gespräche können Sie über die Auswahlmenüs bestimmen, welche Rufnummer an der jeweiligen Leitung für ausgehende Gespräche genutzt werden soll. Im Auslieferungszustand wird die erste, verfügbare Rufnummer entsprechend der Tabelle Rufnummern für eingehende Gespräche verwendet und durch den Eintrag Automatisch gekennzeichnet.
Über Speichern können Sie vorgenommene Änderungen an der Rufnummernzuordnung sichern und aktivieren.
Im Telefoniemodus Standardmodus werden immer alle Rufnummern am ISDN-Port signalisiert. Eine entsprechende Zuordnung nehmen Sie direkt im Endgerät vor.
HINWEIS
Diese Einstellung ist abhängig von Interne Telefonanlage aktivieren (siehe Telefoniemodus einstellen). Wenn die Option Interne Telefonanlage aktivieren aktiviert ist, siehe Ein- und ausgehende Gespräche den Rufnummern zuordnen.
Ein- und ausgehende Gespräche den Rufnummern zuordnen
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | Rufnummernzuordnung
Hier erfolgt die Zuordnung welche Nebenstelle auf welche Rufnummer reagiert. Die Zuordnung erfolgt sowohl Eingehend (welche Nebenstelle klingelt bei einem Anruf aus dem Festnetz), als auch Ausgehend (welche Rufnummer wird verwendet, wenn Sie jemanden anrufen).
Eingehend: Hier können Sie auswählen, welche Nebenstelle (internes Analog-, ISDN- oder VoIP-Telefon) bei einem eingehenden Anruf auf eine Rufnummer reagiert (klingelt). Die auswählbaren Nebenstellen werden wie im Abschnitt Interne Rufnummern (Nebenstellen) eintragen, eingerichtet. Klicken Sie anschließend auf Speichern.
Ausgehend: Hier können Sie jeder Nebenstelle für ausgehende Gespräche eine Rufnummer zuordnen. Die bei Rufnummer auswählbaren Rufnummern werden wie im Abschnitt Interne Rufnummern (Nebenstellen) eintragen, eingerichtet. Diese Rufnummern werden dem angerufenen Teilnehmer im Display angezeigt. Klicken Sie anschließend auf Speichern.
Leistungsmerkmale für Analog-Telefone aktivieren
Menü: Telefonie | Leistungsmerkmale | Analog
Legen Sie für die angeschlossenen Telefone die entsprechenden Leistungsmerkmale fest.
Echo Canceller: Falls bei Telefonaten Echo-Effekte auftreten, sollten Sie diese Funktion aktivieren. Bei Faxsendungen muss diese Funktion deaktiviert sein. In der Regel erfolgt die Deaktivierung automatisch.
Rufnummernunterdrückung (CLIR/COLR): Eigene Rufnummer zur Gegenstelle unterdrücken.
Anklopfen (CW): Diese Funktion signalisiert während eines Gespräches einen zweiten Anruf über einen Anklopfton. Dabei erhält der zweite Anrufer ein Freizeichen. Wenn diese Funktion deaktiviert ist, erhält der Anrufende ein Besetztzeichen. Bei Faxgeräten ggf. deaktivieren; der Anklopfton kann die Datenübertragung u. U. stören.
Vermitteln durch Auflegen (automatisch ECT): Diese Funktion steht nur im Telefonanlagenmodus (siehe Telefoniemodus einstellen) zur Verfügung.
Setzen Sie die gewünschten Optionen für die Leitung 1, Leitung 2 und klicken Speichern.
Leistungsmerkmale für ISDN-Telefone aktivieren
Menü: Telefonie | Leistungsmerkmale | ISDN
Sie können die Einstellungen für den internen ISDN-Anschluss verändern, wenn Sie auf das Stiftsymbol 🔔 klicken.
Bus-Typ:
Kurzer passiver Bus wird verwendet, wenn die ISDN-Endgeräte auf einer maximalen Entfernung von 200 Meter verteilt sind (Standardeinstellung). Maximal 12 Anschlussdosen, maximal 8 Endgeräte.
Langer passiver Bus kann bei einer Entfernung des Endgerätes von der Digitalisierungsbox BASIC bis maximal 1000 Meter verwendet werden. Dabei darf nur ein Endgerät (Telefonanlage) angeschlossen werden.
Diese Einstellung kann auch als „erweiterter passiver Bus“ verwendet werden. Dieser muss mind. 100 Meter und kann max. 500 Meter lang sein. Die Endgeräte dürfen nur innerhalb der letzten 50 Meter am Bus-Ende angeschlossen werden. Maximal 12 Anschlussdosen, maximal 4 Endgeräte.
Schicht 2 daueraktiv: Die Schicht 2 wird bei ISDN-Verbindungen für die Steuerung der Verbindungen benötigt. Das Schalten auf „daueraktiv“ verhindert den Stromsparmodus. Diese Einstellung kann erforderlich sein, wenn Probleme bei abgehenden Gesprächen auftreten (kein Freizeichen bei Amtsbelegung).
Aktivieren: Mit dieser Auswahl (de)aktivieren Sie den internen ISDN-Anschluss.
Setzen Sie die gewünschten Optionen für die ISDN-Schnittstelle S0 1 (Intern ISDN) und klicken Sie Speichern.
Die Zuordnung der Leistungsmerkmale Rufnummernunterdrückung, Anklopfen und Vermitteln bei ISDN-Telefonen erfolgt in den Endgeräten selbst. Bitte sehen Sie dazu im Handbuch des ISDN-Endgerätes oder der ISDN-Telefonanlage nach.
Kurzwahlnummern einrichten
Menü: Telefonie | Wahlvorgaben | Kurzwahlen
In diesem Bildschirmdialog sind die eingerichteten Kurzwahlen aufgeführt. Über Kurzwahlnummern können Sie schneller eine bestimmte Rufnummer wählen. Gleichzeitig können Sie diese Seite nutzen, um sich ein Telefonbuch der wichtigsten Rufnummern einzurichten. Sie können bis zu 50 Kurzwahlen einrichten.
Klicken Sie zum Einrichten einer neuen Kurzwahl auf die Schaltfläche Neu. Geben Sie im neuen Bildschirmdialog im Feld Name einen Namen ein, unter welchem die Rufnummer(n) gespeichert werden. Unter dem angegebenen Namen können Sie bis zu drei Rufnummern (privat, geschäftlich, mobil) als Kurzwahl abspeichern. Unter Kurzwahl finden Sie alle noch verfügbaren Kurzwahlen. Unter Rufnummer tragen Sie bitte ein, welche Rufnummer anstelle der Kurzwahlnummer von der Digitalisierungsbox BASIC gewählt werden soll. Dabei kann eine vollständige Rufnummer eingetragen werden oder der Teil einer Rufnummer (z. B. ohne Nebenstelle), die dann per Nachwahl am Telefon ergänzt wird.
HINWEIS
Bitte beachten Sie:
Der Name darf nur 15 Zeichen lang sein.
Die Kurzwahlen müssen sich unterscheiden.
Die Rufnummer darf keine Leer- und Sonderzeichen, wie () oder + enthalten.
WLAN
▶ Verbundene WLAN-Geräte anzeigen
WLAN (de)aktivieren
WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern
WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern
Kanalbelegung in der Umgebung prüfen
WLAN zeitgesteuert aus- und einschalten
Verbundene WLAN-Geräte anzeigen
Menü: WLAN
In der Übersicht Angeschlossene WLAN-Geräte sehen Sie alle mit dem Funknetzwerk verbundenen WLAN-Geräte.
WLAN (de)aktivieren
Menü: WLAN | Einstellungen
Die Digitalisierungsbox BASIC unterstützt die in der Tabelle gelisteten WLAN-Standards. WLAN-Geräte, die Sie mit der Digitalisierungsbox BASIC verbinden möchten, müssen einen oder mehrere der folgenden Standards unterstützen:
| Standard Frequenz Übertragungsrate |
| 802.11b 2,4 GHz bis zu 11 Mbit/s |
| 802.11g 2,4 GHz bis zu 54 Mbit/s |
| 802.11n 2,4 GHz bis zu 130 Mbit/s |
| 802.11a 5 GHz bis zu 54 Mbit/s |
| 802.11n 2,4 / 5 GHz bis zu 300 Mbit/s |
| 802.11ac 5 GHz 1.733 Mbit/s |
■ WLAN | Einstellungen
Im Auslieferungszustand ist die WLAN-Funktion aktiviert. Wenn Sie die WLAN-Funktion nicht nutzen möchten, können Sie die Option WLAN-Funktion aktivieren deaktivieren. Ebenso kann das WLAN zeitgesteuert (siehe WLAN zeitgesteuert aus- und einschalten) geschalten werden. Mit Setzen der Option WLAN-Funktion aktivieren wird die WLAN-Basisstation wieder aktiviert.
Diese Funktion können Sie auch direkt an der Digitalisierungsbox BASIC nutzen. Zum Ausschalten der WLAN-Funktion drücken Sie die WLAN-Taste. Die WLAN-LEDs beginnen zu blinken. Die WLAN-Funktion ist ausgeschaltet, wenn beide LEDs erloschen sind. Zum Einschalten der WLAN-Funktion drücken Sie kurz den WLAN-Taster. Die WLAN-LEDs beginnen zu blinken. Das WLAN ist eingeschaltet, wenn die WLAN-LEDs dauerhaft leuchten.
Wenn Sie das Schalten der WLAN-Funktion über den WLAN-Taster verhindern möchten, können Sie diesen deaktivieren. Wählen Sie dazu in der Dropdown-Liste WLAN Schalter am Gerät die Option deaktiviert.
Klicken Sie die Schaltfläche Speichern, damit die Änderungen wirksam werden.
WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern
Menü: WLAN | 2.4 GHz
Basisstation
Basisstation aktivieren: Hier kann das Funknetzwerk im Frequenzband 2.4 GHz (de)aktiviert werden.
SSID: Der Name der WLAN-Basisstation ist eine Kennzeichnung zur einfachen Identifizierung. Werkseitig ist bereits ein Name eingestellt. Der voreingestellte Name des Drahtlosnetzwerkes ist im Routerpass eingetragen und befindet sich auf dem Typschild an der Rückseite der Digitalisierungsbox BASIC (siehe Gerätepasswort).
Für den Fall, dass sich ein Netzwerk mit dem gleichen Namen in Reichweite befindet, tragen Sie zur besseren Unterscheidung einen neuen Namen in das Feld SSID (Name Funknetzwerk) ein. Speichern Sie die neuen Einstellungen und verwenden Sie dieses auch in den WLAN-Geräten.
Sie können die Anzeige des Namens verhindern, in dem Sie SSID verbergen auswählen. Bevor Sie diese Option aktivieren, müssen Digitalisierungsbox BASIC und Computer einmal eine WLAN-Verbindung aufgebaut haben. Verbergen Sie dann den Namen, wird die Verbindung automatisch immer wieder gefunden, jedoch die SSID nicht mehr in den verfügbaren Drahtlosnetzwerken des Computers angezeigt.
ACHTUNG
Bitte ändern Sie unbedingt den Netzwerkschlüssel und verwenden Sie dafür ein individuelles, sicheres Passwort! Die Voreinstellungen für SSID und Netzwerkschlüssel sollen nur die Erstinbetriebnahme einer WLAN-Verbindung vereinfachen.
ACHTUNG
Bitte beachten Sie, dass das Verbergen des Namens (SSID verbergen) kein Sicherheitsmerkmal ist, da mit entsprechender Software der Name trotzdem leicht auslesbar ist.
HINWEIS
Die WLAN-SSID wird beim Zurücksetzen (siehe Gerät rücksetzen) durch die Werkseinstellung ersetzt. Egal, ob Sie den werkseitig eingetragenen oder einen persönlichen Namen für das Funknetzwerk verwenden: Der Name (SSID) muss bei allen, für das Funknetz vorgesehenen Endgeräten eingetragen sein, da sonst keine Verbindung hergestellt werden kann.
Einstellungen
Sendeleistung: Befindet sich die Digitalisierungsbox BASIC relativ nahe am Computer (und den anderen WLAN-Geräten), können Sie die Sendeleistung verringern, ohne die Übertragung zu verschlechtern. Die Sendeleistung können Sie stufenweise zwischen 6% und 100% ändern. Mit dem Verringern der Sendeleistung erhöhen Sie die Sicherheit des WLAN. Im Senderadius der Digitalisierungsbox BASIC befinden sich damit hauptsächlich nur die, von Ihnen gewünschten Netzwerkgeräte. Ein Zugriff durch Dritte wird damit erschwert. Desweiteren wird der Stromverbrauch der Digitalisierungsbox BASIC reduziert.
Sendeleistung automatisch reduzieren regelt die Sendeleistung bedarfsorientiert.
Übertragungsmodus: Definiert den verwendeten WLAN-Standard zwischen WLAN-Basisstation und WLAN-Endgerät. Für den Datenaustausch müssen beide Geräte mindestens einen WLAN-Standard gemeinsam verwenden. Die WLAN-Basisstation unterstützt im 2.4-GHz-Frequenzband folgende WLAN-Standards:
- 802.11b mit Geschwindigkeiten von bis zu 11 Mbit/s
- 802.11g mit Geschwindigkeiten von bis zu 54 Mbit/s
- 802.11n mit Geschwindigkeiten von bis zu 130 Mbit/s
Wenn Sie den WLAN-Standard, des WLAN-Endgerätes nicht kennen, wählen Sie einfach eines der folgenden Verfahren:
- Mixed 802.11g and 802.11b oder
- Mixed 802.11n and 802.11g oder
- Mixed 802.11n, 802.11g and 802.11b
Das WLAN-Endgerät und die WLAN-Basisstation wählen automatisch den optimalen WLAN-Standard.
Kanal-Bandbreite: Ein einzelner Kanal besitzt eine Kanal-Bandbreite von 20 MHz. Durch Bonding zweier Kanäle können 40 MHz Bandbreite erzielt werden und damit im WLAN-Standard 801.11n auch
eine deutlich höhere Übertragungsrate. Die Einstellung 20/40 MHz ist die Standardeinstellung. Bei 40 MHz muss mit einer höheren Fehleranfälligkeit durch mehr Überlappung mit anderen Nutzern gerechnet werden. Darum ist bei vielen Nachbarn im Funkbereich, die Einstellung 20 MHz besser. Sind wenige oder keine Nachbarn im Funkbereich kann auch 20/40 MHz verwendet werden.
Funkkanal: Befinden sich mehrere WLAN-Basisstationen in der Umgebung, senden diese oft auf dem gleichen Funkkanal, was die Übertragung beeinträchtigen kann. Die Einstellung Auto sucht automatisch einen freien Funkkanal. Ändern Sie bei Bedarf den Funkkanal der Digitalisierungsbox BASIC. Ihnen stehen die Kanäle 1 bis 13 zur Verfügung. Wie Sie überprüfen, welche Funkkanäle bereits verwendet werden, finden Sie unter Kanalbelegung in der Umgebung prüfen.
Geschützter Mode: Der geschützte Modus verbessert die Signalqualität durch Reduzieren der Senderate.
802.11e/WMM QoS: Mit dieser Option kann die Dienstgüte für Streaming-Anwendungen verbessert werden.
Verschlüsselung
Um das WLAN vor unbefugter Nutzung zu schützen, sollten Sie die WLAN-Datenübertragung verschlüsseln. Werkseitig ist bereits die Verschlüsselungsmethode WPA2 eingestellt. WPA2 ist zurzeit der modernste Sicherheitsstandard für WLAN und wird für WPS benötigt. Sie können als
Verschlüsselungsmethode eine der folgenden Optionen wählen:
WPA/WPA2: An der Digitalisierungsbox BASIC können die Verschlüsselungsmethoden WPA und WPA2 gleichzeitig verwendet werden.
Nur WPA2: An der Digitalisierungsbox BASIC können nur WLAN-Geräte angemeldet werden, die WPA2-Verschlüsselung unterstützen (Standard). WPA2 (Wi-Fi Protected Access 2) ist der zurzeit modernste Sicherheitsstandard für WLAN nach den Standards IEEE 802.11ac/b/g/n und basiert auf dem Advanced Encryption Standard (AES). Er stellt den Nachfolger von WPA dar und implementiert die grundlegenden Funktionen des neuen Sicherheitsstandards IEEE 802.11i . Werkseitig ist bereits die Verschlüsselungsmethode WPA2 eingestellt. Der vor- eingestellte Schlüssel ist im Routerpass eingetragen und befindet sich auf dem Typschild an der Rückseite der Digitalisierungsbox BASIC (siehe Gerätepasswort). Es wird jedoch empfohlen, einen persönlichen, sicheren WPA2-Schlüssel zu verwenden, den Sie im Feld Netzwerk- schlüssel eintragen können. Dieser soll mindestens 8, maxi- mal 63 alphanumerische Zeichen (A-z 0-9) umfassen. Es können auch die Sonderzeichen . _ - ! \~ * \ ' () = + \$ , \ ? / verwendet werden.
Nur WPA: An der Digitalisierungsbox BASIC können nur WLAN-Endgeräte angemeldet werden, die WPA-Verschlüsselung unterstützen. WPA enthält die Architektur von WEP, bringt jedoch zusätzlichen Schutz durch dynamische Schlüssel, die auf dem Temporal Key Integrity Protocol (TKIP) basieren. WPA
bietet zur Authentifizierung von Nutzern PSK (Pre-Shared Keys). Es wird empfohlen, diesen Verschlüsselungsmodus zu verwenden, wenn angeschlossene WLAN-Adapter den WPA2-Modus noch nicht beherrschen.
Um eine WPA-Verschlüsselung zu verwenden, tragen Sie im Feld Netzwerkschlüssel: einen Schlüssel ein. Dieser soll mindestens 8, maximal 63 alphanumerische Zeichen (A-z 0-9) umfassen. Es können auch die Sonderzeichen . _ - ! \~ * \ ' () = + \$ , \ ? / verwendet werden.
WEP: An der Digitalisierungsbox BASIC können nur WLAN-Endgeräte angemeldet werden, die WEP-Verschlüsselung unterstützen. WEP (Wired Equivalent Privacy) ist ein ehemaliger Verschlüsselungsalgorithmus für WLAN. Aufgrund verschiedener Schwachstellen gilt das Verfahren inzwischen als unsicher. Inzwischen kann der Schlüssel nach Aufzeichnen der Daten berechnet werden. Dieses Verfahren wird nur noch verwendet, wenn es aus Gründen der Kompatibilität mit älteren Geräten erforderlich ist.
ACHTUNG
Aus Sicherheitsgründen wird empfohlen, keine WEP-Verschlüsselung zu benutzen! Nach aktuellen Erkenntnissen ist diese Methode nicht sicher und sollte nur als letzte Alternative verwendet werden.
WEP-Modus: Legt die Länge des Schlüssels fest.
| 128bit: | 13 | alphanumerische | Zeichen (A-z C) |
| 64bit: | 5 | alphanumerische | Zeichen (A-z C) |
Tragen Sie im Feld Netzwerkschlüssel: einen entsprechenden Schlüssel mit genau [13 bzw. 5] Zeichen ein.
Unverschlüsselt: Die Digitalisierungsbox BASIC verwendet keine Verschlüsselung. Diese Einstellung sollte nur für Testzwecke verwendet werden, da mit dieser Option auch Dritte Zugriff auf das WLAN erhalten.
HINWEIS
Die an der Digitalisierungsbox BASIC eingestellte Verschlüsselungsmethode muss von allen im Netzwerk befindlichen WLAN-Endgeräten unterstützt und genutzt werden können.
HINWEIS
Der Netzwerkschlüssel und die Verschlüsselungsmethode wird bei Zurücksetzen (siehe Gerät rücksetzen) wieder durch die Werkseinstellung ersetzt. Wenn Sie einen persönlichen Schlüssel an Stelle des voreingestellten Schlüssels verwenden, muss dieser nach dem Zurücksetzen wieder eingetragen werden.
Authentifizierung: Mit PSK wird die Verschlüsselung im Router festgelegt (Standardeinstellung).
Mit 802.1x können in Unternehmen die Passwörter über einen RADIUS-Server administriert werden.
Speichern Sie die neuen Einstellungen und verwenden Sie diese auch in den WLAN-Geräten.
Mit der Option WPS-Push-Button aktivieren kann die WPS-Funktion über den WPS-Taster an der Digitalisierungsbox BASIC gestartet werden (siehe WPS-Funktion zur WLAN-Verbindung nutzen). Die WPS-Funktion kann nur auf einem Frequenzband (2,4 GHz oder 5 GHz) genutzt werden. Wenn Sie die WPS-Funktion für 2,4 GHz hier aktivieren wollen, muss sie zuvor bei 5 GHz deaktiviert werden. Soll das Aktivieren der WPS-Funktion über den WPS-Taster generell nicht möglich sein, muss auf beiden Frequenzbändern (2,4 GHz und 5 GHz) der Haken entfernt werden.
HINWEIS
Diese Option kann nur aktiviert werden, wenn die SSID nicht verborgen ist.
ACHTUNG
Um unbefugtes Anmelden von Gästen z. B. in Pensionen oder Gaststätten zu vermeiden, sollte die WPS-Taste nach dem Anmelden neuer Geräte wieder deaktiviert werden!
HINWEIS
WPS kann nur in einem Frequenzband verwendet werden. Falls diese Funktion bereits im 5 GHz Frequenzband verwendet wird, ist die Funktion hier deaktiviert.
Klicken Sie auf Speichern.
WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern
Menü: WLAN | 5 GHz
Basisstation
Basisstation aktivieren: Hier kann das Funknetzwerk im Frequenzband 5 GHz (de)aktiviert werden.
SSID: Der Name der WLAN-Basisstation ist eine Kennzeichnung zur einfachen Identifizierung. Werkseitig ist bereits ein Name eingestellt. Der voreingestellte Name des Drahtlosnetzwerkes ist im Routerpass eingetragen und befindet sich auf dem Typschild an der Rückseite der Digitalisierungsbox BASIC (siehe Gerätepasswort).
Für den Fall, dass sich ein Netzwerk mit dem gleichen Namen in Reichweite befindet, tragen Sie zur besseren Unterscheidung einen neuen Namen in das Feld SSID (Name Funknetzwerk) ein. Speichern Sie die neuen Einstellungen und verwenden Sie diese auch an den WLAN-Geräten.
Sie können die Anzeige des Namens verhindern, in dem Sie SSID verbergen auswählen. Bevor Sie diese Option aktivieren, müssen Digitalisierungsbox BASIC und Computer einmal eine WLAN-Verbindung aufgebaut haben. Verbergen Sie dann den Namen, wird die Verbindung automatisch immer wieder gefunden, jedoch die SSID nicht mehr in den verfügbaren Drahtlosnetzwerken des Computers angezeigt.
ACHTUNG
Bitte ändern Sie unbedingt den Netzwerkschlüssel und verwenden Sie dafür ein individuelles, sicheres Passwort! Die Voreinstellungen für SSID und Netzwerkschlüssel sollen nur die Erstinbetriebnahme einer WLAN-Verbindung vereinfachen.
ACHTUNG
Bitte beachten Sie, dass das Verbergen des Namens (SSID verbergen) kein Sicherheitsmerkmal ist, da mit entsprechender Software der Name trotzdem leicht auslesbar ist.
HINWEIS
Die WLAN-SSID wird beim Zurücksetzen (siehe Gerät rücksetzen) durch die Werkseinstellung ersetzt. Egal, ob Sie den werkseitig eingetragenen oder einen persönlichen Namen für das Funknetzwerk verwenden: Der Name (SSID) muss bei allen, für das Funknetz vorgesehenen Endgeräten eingetragen sein, da sonst keine Verbindung hergestellt werden kann.
Einstellungen
Sendeleistung: Befindet sich die Digitalisierungsbox BASIC relativ nahe am Computer, können Sie die Sendeleistung verringern, ohne die Übertragung zu verschlechtern. Die Sendeleistung können Sie stufenweise zwischen 6% und 100% ändern. Mit dem Verringern der Sendeleistung erhöhen Sie die Sicherheit des WLAN. Im Senderadius der Digitalisierungsbox BASIC befinden sich damit hauptsächlich nur die, von Ihnen gewünschten Netzwerkgeräte. Ein Zugriff durch Dritte wird damit erschwert. Desweiteren wird der Stromverbrauch der Digitalisierungsbox BASIC reduziert.
Sendeleistung automatisch reduzieren: regelt die Sendeleistung bedarfsorientiert.
Übertragungsmodus: Definiert den verwendeten WLAN-Standard zwischen WLAN-Basisstation und WLAN-Endgerät. Für den Datenaustausch müssen beide Geräte mindestens einen WLAN-Stan-
dard gemeinsam verwenden. Die WLAN-Basisstation unterstützt im 5 GHz-Frequenzband folgende WLAN-Standards:
- 802.11a mit Geschwindigkeiten von bis zu 54 Mbit/s
- 802.11n mit Geschwindigkeiten von bis zu 300 Mbit/s (nur in Verbindung mit 2.4 GHz)
- 802.11ac mit Geschwindigkeiten von bis zu 1733 Mbit/s
Wenn Sie den WLAN-Standard des WLAN-Endgerätes nicht kennen, wählen Sie einfach das folgende Verfahren:
Das WLAN-Endgerät und die WLAN-Basisstation wählen automatisch den optimalen WLAN-Standard.
Kanal-Bandbreite: Ein einzelner Kanal besitzt eine Kanal-Bandbreite von 20 MHz. Durch Bonding von vier Kanälen können 80 MHz Bandbreite erzielt werden und damit im WLAN-Standard 801.11ac auch eine deutlich höhere Übertragungsrate.
Funkkanal: Je nach Einstellung im Menü Frequenzband-Modus können Sie hier die WLAN-Funkkanäle automatisch auswählen lassen (empfohlen) oder der Digitalisierungsbox BASIC einen festen Kanal zuweisen. Beachten Sie folgende Hinweise, wenn Sie den Funkkanal selbst auswählen:
- Wählen Sie einen möglichst störungsfreien Kanal. Im 5-GHz-Band unterstützen viele WLAN-Geräte nur die Kanäle 36 bis 48 (Kompatibilitätsmodus). Bei Verwendung eines Kanals von 52 - 140 (Vollständiger Modus) überprüft die Digitalisierungsbox BASIC regelmäßig, ob der verwendete Kanal von einem bevorrechtigten Radar (zum Beispiel Wetterradar) genutzt wird. Wenn ein solches, bevorrechtigtes Radar erkannt wird, darf dieser Kanal für 30 Minuten nicht genutzt werden. Die Digitalisierungsbox BASIC wechselt in diesem Fall automatisch den Kanal. Dabei können WLAN-Geräte die Verbindung zur Digitalisierungsbox BASIC verlieren.
- Der Kanalverfügbarkeitscheck (CAC) für die kritischen Funkkanalbereiche 120, 124, 128 und 132 benötigt infolge der Prüfung auf oben erwähnte sogenannte Primär Sender (z.B. Wetterradar) bis zu 10 Minuten.
– Die Prüfung der Funkkanäle 100, 104, 108, 112, 116, 136 und 140 auf Kanalverfügbarkeit (CAC) ist in der Regel nach etwa 1 Minute abgeschlossen.
Frequenzband-Modus: Diese Einstellung hat Einfluss auf die mögliche Auswahl der Funkkanäle im Menü Funkkanal.
Folgende Einstellungen sind möglich:
Frequenzband-Modus Funkkanal
Vollständig
(Funkkanäle 36 - 64, 100 - 140)
Auto oder 36 - 64, 100 - 140
Kompatibilitäts-Modus
(Funkkanäle 36, 40, 44, 48)
Auto oder 36 - 48
802.11e/WMM QoS: Mit dieser Option kann die Dienstgüte für Streaming-Anwendungen verbessert werden.
Verschlüsselung
Verfügbar sind im 5 GHz lediglich die Verschlüsselungsmethoden WPA2 sowie Unverschlüsselt.
Mit der Option WPS-Push-Button aktivieren kann die WPS-Funktion über den WPS-Taster an der Digitalisierungsbox BASIC gestartet werden (siehe WPS-Funktion zur WLAN-Verbindung nutzen). Die WPS-Funktion kann nur auf einem Frequenzband (2,4 GHz oder 5 GHz) genutzt werden. Wenn Sie die WPS-Funktion für 5 GHz hier aktivieren wollen, muss sie zuvor bei 2,4 GHz deaktiviert werden. Soll das Aktivieren der WPS-Funktion über den WPS-Taster generell nicht möglich sein, muss auf beiden Frequenzbändern (2,4 GHz und 5 GHz) der Haken entfernt werden.
Diese Option kann nur aktiviert werden, wenn die SSID nicht verborgen ist.
ACHTUNG
Um unbefugtes Anmelden von Gästen z. B. in Pensionen oder Gaststätten zu vermeiden, sollte die WPS-Funktion nach dem Anmelden neuer Geräte wieder deaktiviert werden!
HINWEIS
WPS kann nur in einem Frequenzband verwendet werden. Falls diese Funktion bereits im 2.4 GHz Frequenzband verwendet wird, ist die Funktion hier deaktiviert.
Klicken Sie auf Speichern.
Kanalbelegung in der Umgebung prüfen
Menü: WLAN | Kanalbelegung
In diesem Bildschirmdialog wird die Kanalbelegung in der Umgebung grafisch dargestellt. Sie erhalten einen Überblick, welche WLAN-Netze in der Umgebung aktiv sind und welcher Funkkanal pro Frequenzband zur Verfügung steht. Es wird auch die Zuordnung zwischen WLAN-Netz, Funkkanal und Empfangsqualität angezeigt. Mit der Option Dauerhaftes Monitoring aktivieren wird die Anzeige kontinuierlich aktualisiert. Sie können manuell zwischen der Anzeige der Frequenzbänder durch Klicken auf 2.4 GHz bzw. 5 GHz wechseln. Wenn Sie die Einstellung Funkkanal nicht wie in WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern oder WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern beschrieben, automatisch durch die Digitalisierungsbox BASIC vornehmen lassen, sollten Sie in den Grafiken für Ihren Funkkanal einen Bereich aussuchen, in dem es möglichst wenig Überschneidungen zu anderen WLAN-Basisstationen gibt.
WLAN zeitgesteuert aus- und einschalten
Menü: WLAN | Zeitsteuerung
Hier können Sie für jeden Wochentag einen Zeitraum festlegen, in dem die WLAN-Basisstation automatisch deaktiviert werden soll.
- Wählen Sie dazu die Option Zeitgesteuerte WLAN-Funktion aktivieren. Klicken Sie die Schaltfläche Speichern.
- Klicken Sie Neu für eine neue Regel.
- Tragen Sie unter Name eine Bezeichnung für die Regel ein.
- Für jeden Wochentag können Sie die Start-Zeit und Ende-Zeit festlegen. Das WLAN-Netz wird in den festgelegten Zeiträumen deaktiviert.
- Klicken Sie Speichern.
Für weitere Regeln klicken Sie erneut auf die Schaltfläche Neu.
Beispiel:
Das WLAN soll Wochentags von 22:00 bis 8:00 und am Wochenende komplett deaktiviert werden. Wenn die Ende-Zeit über den Tageswechsel hinaus eingetragen wird (z. B. 22:00 - 08:00), dann endet die Regel am nächsten Tag.
Für dieses Beispiel werden zwei Regeln erstellt:
Regel 1
Wochentag Start-Zeit Ende-Zeit
Montag 22:00 08:00 (von Mo 22:00 bis Di 08:00)
Dienstag 22:00 08:00 (von Di 22:00 bis Mi 08:00)
Mittwoch 22:00 08:00 (von Mi 22:00 bis Do 08:00)
Donnerstag 22:00 08:00 (von Do 22:00 bis Fr 08:00)
Freitag
Samstag
Sonntag
Regel 2
Wochentag Start-Zeit Ende-Zeit
Montag 00:00 08:00 (von Mo 00:00 bis Mo 08:00)
Dienstag
Mittwoch
Donnerstag
Freitag 22:00 23:59 (von Fr 22:00 bis Fr 23:59)
Samstag 00:00 23:59 (von Sa 00:00 bis Sa 23:59)
Sonntag 00:00 23:59 (von So 00:00 bis So 23:59)
Netzwerk
In dieser Bildschirmansicht werden Einstellungen und Statusinformationen zu den angeschlossenen bzw. verbundenen Endgeräten angezeigt.
Einzelne Endgeräte, welche aktuell nicht mehr mit der Digitalisierungsbox BASIC verbunden sind, werden grau dargestellt und können über 12us der Liste entfernt werden. Über die Schaltfläche Löschen entfernen Sie ebenfalls alle nicht mehr verbundene Geräte. Mittels können Sie den angezeigten Namen editieren.
Grundlegendes zu den USB-Anschlüssen
Angeschlossene USB-Geräte anzeigen und entfernen
Grundlegendes zu den USB-Anschlüssen
Menü: Netzwerk | USB
Die Digitalisierungsbox BASIC verfügt über einen USB-Hostcontroller, der zwei USB-2.0-Anschlüsse zur Verfügung stellt, an denen USB-Geräte angeschlossen und gemeinsam im Netzwerk genutzt werden können. Die Netzwerkgeräte können über den integrierten Datei- oder Medien-Server mit den angeschlossenen Speichergerät(en) verbunden werden.
Mit diesem Menüpunkt erhalten Sie einen Überblick der angeschlossenen USB-Geräte, sowie die Möglichkeit angeschlossene USB-Geräte zu (de)aktivieren.
Unterstütze Standards: USB 1.1 und USB 2.0.
Unterstütze Dateisysteme: FAT12, FAT16, FAT32 und NTFS.
Angeschlossene USB-Geräte anzeigen und entfernen
Menü: Netzwerk | USB | Geräte
Hier wird der Status angeschlossener USB-Geräte (USB-Sticks, USB-Festplatten, etc.) angezeigt. Sie können bis zu 16 USB-Geräte über einen zusätzlichen USB-Hub (mit eigener Stromversorgung) anschließen.
Die angeschlossenen USB-Geräte können nur verwendet werden, wenn die Option USB-Hostcontroller aktivieren gesetzt ist.
Nachdem Sie das USB-Gerät an einen USB-Anschluss Ihrer Digitalisierungsbox BASIC angeschlossen haben, müssen Sie zunächst auf die Schaltfläche Aktualisieren klicken. Das USB-Gerät wird dann in der Tabelle Status Ihres USB-Gerätes angezeigt. Weitere Informationen siehe USB-Geräte verbinden.
ACHTUNG
Um Datenverlust zu vermeiden und dem Ausfall von USB-Geräten vorzubeugen, klicken Sie bitte unbedingt zuerst auf Entfernen, bevor Sie ein USB-Gerät von der Digitalisierungsbox BASIC trennen!
Sicherheit
In dieser Bildschirmansicht werden Statusinformationen zu den eingestellten Sicherheitseinstellungen angezeigt. Die Sicherheitseinstellungen können unter den nachfolgenden Menüpunkten editiert werden.
HINWEIS
Die Sicherheitseinstellungen können, abgesehen von Portfreigaben, nur im Experten-Modus geändert werden. Siehe Sicherheit.
Port-Freigaben
Port-Freigaben
HINWEIS
Netzwerkclients (Computer, NAS, etc. im Heimnetzwerk), die über eine Portfreigabe aus dem Internet erreichbar sind, sind auch Angriffen aus dem Internet ausgesetzt. Installieren Sie auf diesen Netzwerkclients Software, die vor Internetangriffen schützt und verwenden Sie auf den Netzwerkclients sichere Passwörter, die regelmäßig geändert werden.
Menü: Sicherheit | Port-Freigaben
Durch eine Port-Freigabe sind Computer innerhalb eines lokalen Netzes, auch aus dem Internet zu erreichen. Dies ist z. B. wichtig, um Daten über das Internet auszutauschen oder einen Web-Server aus dem Internet erreichbar zu machen. Bei Computerspielen kann es u. U. auch erforderlich sein eine Port-Freigabe einzurichten, um mit anderen Computern zu kommunizieren.
Die von der Digitalisierungsbox BASIC verwendeten Ports, welche als Reservierte Ports angezeigt werden, können nicht für eine Port-Freigabe verwendet werden.
Möchten Sie für einen Computer Ihres Heimnetzes eine Port-Freigabe einrichten, klicken Sie auf Neu. Bereits eingerichtet Port-Freigaben werden in der Übersicht angezeigt. Zum Bearbeiten einer bereits eingerichteten Port-Freigabe klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♩.
Liste vordefinierter Anwendungen: Wählen Sie den entsprechenden Dienst in der Dropdown-Liste aus. Damit werden Voreinstellungen für das Protokoll und den Portbereich unter LAN-Port und Öffentlicher Port eingetragen. Sollte der angegebene Portbereich von dem benötigten abweichen, können Sie diesen ändern.
Liste der angeschlossenen Endgeräte: Wählen Sie das Endgerät im Netzwerk aus, für welches die Portfreigabe erfolgen soll.
Gilt für alle Computer im lokalen Netzwerk: (Nur für IPv6 gültig) Sie können eine Port-Freigabe-Regel einem bestimmten Computer oder allen Computern in Ihrem lokalen Netzwerk zuordnen.
Alle Ports freigeben: (Nur für IPv6 gültig) Mit dieser Option können alle Ports freigegeben werden.
Anbieter-Präfix automatisch aktualisieren: (Nur für IPv6 gültig) Wenn die Computer in Ihrem lokalen Netzwerk IPv6-Adressen besitzen, bestehen diese aus einem lokalen Teil und einem Anbieter-Präfix. Dieses Präfix wird Ihnen zugeordnet und kann von der Digitalisierungsbox BASIC automatisch aktualisiert werden.
Adress-Typ: Wählen Sie das Format der IP-Adresse aus. Dementsprechend kann die Regel für eine IPv4- oder IPv6-Adresse erstellt werden.
Endgerät: Tragen Sie hier die IP-Adresse des Netzwerkclients (Computer, NAS, etc. im Heimnetzwerk) ein, der die Freigabe erhalten soll. Beachten Sie, dass die Freigabe nur für diese IP-Adresse gilt und kontrollieren am entsprechenden Netzwerkclient, dass diese IP-Adresse auch fest eingestellt ist.
Protokoll: In der Dropdown-Liste Protokoll legen Sie das Übertragungsprotokoll fest. Mit dem Protokoll TCP wird während der Datenübertragung ständig eine Anfrage gestellt, ob die gesendeten Dateninformationen angekommen sind. Gehen Informationen verloren, werden diese erneut gesendet. Mit dem Protokoll UDP werden die Dateninformationen fortlaufend gesendet. Dabei wird nicht überprüft, ob die Dateninformationen komplett und fehlerfrei ankommen.
LAN-Port: Portnummer(n) oder Portbereich von/zum LAN. Mögliche Werte: Port-Bereich: z. B. 100-150 Mehrere Ports: z. B. 25,110,80 Kombination: z. B. 25-100,80
Öffentlicher Port: Portnummer(n) oder Portbereich von/zum Internet bzw. WAN. Mögliche Werte: Port-Bereich: z. B. 100-150 Mehrere Ports: z. B. 25,110,80 Kombination: z. B. 25-100,80
Externe IP-Adresse: Tragen Sie die IP-Adresse des Netzwerkgerätes aus dem fremden Netzwerk (Internet/WAN) ein. Verwenden Sie das Format des zuvor gewählten Adress-Typ. Die Adresse 0.0.0.0 (IPv4) bzw. ::0 (IPv6) wird verwendet, wenn die Regel für alle externen Netzwerkadressen gültig sein soll.
Quellzone: Wählen Sie die Quelle der Pakete (IPTV, IPv6Tunnel, Backup oder Internet/NTP/TR069) aus.
Aktivieren: Setzen Sie das Häkchen, um die Regel zu aktivieren.
Nachdem Sie die Einstellungen mit Speichern bestätigt haben, gelangen Sie wieder zum Bildschirmdialog Port-Freigaben. In der Liste werden Ihnen alle konfigurierten Port-Freigaben angezeigt. Alle Regeln mit der gesetzten Option Aktivieren sind in der Spalte Aktiviert mit ✅ gekennzeichnet und noch nicht freigegebene Regeln mit
Zum Anwenden der freigegebenen Regeln setzen Sie die Option Port-Freigabe für folgende Dienste aktivieren. Mit Klicken von Speichern werden alle Regeln mit Aktiviert ✅ freigegeben.
System
Im Bildschirmdialog System erhalten Sie eine Zusammenfassung der Systemeinstellungen der Digitalisierungsbox BASIC.
Zugangsschutz und Benutzerverwaltung konfigurieren
▶ Konfiguration sichern
Gerät rücksetzen
Diagnosemöglichkeiten
Rechtliche Informationen ( siehe Open Source Lizenzhinweis )
▶ Sitemap verwenden
Zugangsschutz und Benutzerverwaltung konfigurieren
Menü: System | Zugangsschutz
Die Bedienoberfläche der Digitalisierungsbox BASIC besitzt neben einem Zugangsschutz auch eine intelligente Benutzerverwaltung. Daher ist es generell erforderlich, neben einem Gerätepasswort auch den Benutzernamen anzugeben.
Einstellungen zur Anmeldung
Die Abmeldung nach einer Wartezeit von ist auf 10 Minuten eingestellt. Erfolgt in diesem Zeitraum keine Aktivität in der Bedienoberfläche, werden nach Ablauf der Zeit erneut die Zugangsdaten abgefragt. Möchten Sie die automatische Abmeldung aufheben, geben Sie den Wert 0 ein. Der Zugangsschutz wird dann beim Schließen des Internet Browser wieder aktiv.
Benutzerverwaltung
Im Auslieferzustand ist der Bedienoberfläche bereits ein Standardnutzer (admin) zugewiesen, der über alle Rechte zur Ansicht/Bedienung der Bedienoberfläche verfügt.
Sie können in diesem Menü weitere Nutzer mit eingeschränkten Rechten definieren. Dabei können Sie z. B. die Sichtbarkeit der Funktionen auf den "Normalen Modus" reduzieren. Dieses ermöglicht die Ansicht der Bedienoberfläche nur in der Standardansicht (siehe Ansichtsmodus).
Möchten Sie ein neues Benutzerkonto anlegen, klicken Sie die Schaltfläche Neu. Für die Konfiguration der Digitalisierungsbox BASIC steht Ihnen Normaler Modus und Experten-Modus zur Verfügung. Im normalen Modus können Sie alle wesentlichen Grundeinstellungen für Ihre Digitalisierungsbox BASIC vornehmen. Das Menü ist dementsprechend auf die wesentlichen Funktionen reduziert. Eine Umschaltung in die Expertenansicht ist dann nicht möglich.
HINWEIS
Bitte notieren Sie sich das Gerätepasswort, da bei Verlust des Geräte-passworts ein Zugang zur Bedienoberfläche nicht mehr möglich ist und das Gerät wieder in den Auslieferzustand versetzt werden muss. Dabei gehen alle Einstellungen verloren!
Siehe Gerät per Taster zurücksetzen.
Konfiguration sichern
Menü: System | Konfiguration sichern
Hier haben Sie die Möglichkeit, die aktuell vorgenommenen Einstellungen beispielsweise auf dem angeschlossenen PC zu sichern. Außerdem können Sie bereits abgespeicherte Konfigurationen erneut in die Digitalisierungsbox BASIC laden und damit eventuell getätigte falsche Einstellungen mit einer funktionsfähigen Variante wieder überschreiben.
HINWEIS
Zum Speichern und Laden der Konfigurationsdatei kann optional ein Passwort angegeben werden.
Unter Konfiguration sichern können Sie zunächst ein Passwort eintragen. Klicken Sie anschließend auf Speichern. Folgen Sie den weiteren browserabhängigen Schritten zum lokalen Ablegen der Konfigurationsdatei:
Zum Laden der gespeicherten Konfiguration klicken Sie auf Durchsuchen. Wählen Sie im neuen Dialogfenster die Datei aus und tragen Sie (falls mit Passwort gespeichert) das Passwort ein. Klicken Sie anschließend auf Laden. Danach wird die Digitalisierungsbox BASIC neu gestartet und nach erfolgreicher Konfiguration wird der Bildschirmdialog Übersicht angezeigt.
HINWEIS
Durch das Laden einer neuen Konfiguration werden alle laufenden Telefongespräche und die Internetverbindungen unterbrochen. Bitte beachten Sie dies vor Bestätigen der Schaltfläche Laden.
Gerät rücksetzen
Menü: System | Gerät rücksetzen
Mit dem Menü können Sie die Digitalisierungsbox BASIC neu starten oder in den Auslieferungszustand zurücksetzen.
HINWEIS
Neu starten und Zurücksetzen unterbricht alle laufenden Telefongespräche und Internetverbindungen.
Gerät neu starten
Wenn Sie die Digitalisierungsbox BASIC neu starten, bleiben alle Einstellungen und Konfigurationen erhalten.
Klicken Sie dazu die Schaltfläche Neu starten. Für die Zeit des Neustartes erscheint der Hinweis Ihr Gerät wird neu gestartet. Ist der Neustart abgeschlossen, wird der Bildschirmdialog Übersicht angezeigt. Wenn Sie einen Zugangschutz eingerichtet haben, wird der Bildschirmdialog Anmelden angezeigt. Geben Sie nun die Zugangsdaten ein.
Auslieferungszustand der Digitalisierungsbox BASIC
Bei einer Fehlkonfiguration kann die Digitalisierungsbox BASIC in den Auslieferungszustand zurückgesetzt werden.
ACHTUNG
Alle vorgenommenen Einstellungen gehen verloren. Sie sollten zuvor unbedingt die Konfiguration, wie im Kapitel Konfiguration sichern beschrieben, sichern.
HINWEIS
Zum Schutz persönlicher Daten sollte die Digitalisierungsbox BASIC in den Auslieferungszustand zurückgesetzt werden, wenn das Gerät den Besitzer wechselt.
Klicken Sie zum Wiederherstellen der Werkseinstellungen die Schaltfläche Zurücksetzen. Für die Zeit des Neustartes erscheint der Hinweis Ihr Gerät wird auf Werkseinstellungen zurückgesetzt. Ist der Neustart abgeschlossen, wird der Bildschirmdialog Einrichtungsassistent (siehe Konfiguration) angezeigt. Sie haben jetzt zwei Möglichkeiten:
Wenn Sie eine zuvor gesicherte Konfiguration wieder laden möchten, können Sie den Einrichtungsassistent abbrechen und wie im Kapitel Konfiguration sichern beschrieben vorgehen.
Wenn Sie die Digitalisierungsbox BASIC neu einrichten möchten, müssen Sie zunächst die Konfiguration mit dem Einrichtungsassistent durchführen. Danach können Sie wie in Konfiguration beschrieben, die Digitalisierungsbox BASIC neu einrichten und konfigurieren.
Wenn ein Zugreifen auf die Bedienoberfläche der Digitalisierungsbox BASIC nicht mehr möglich ist oder Sie das Kennwort vergessen haben, können Sie durch Betätigen des Reset-Tasters an der Digitalisierungsbox BASIC das Gerät neu starten bzw. zurücksetzen. Siehe Gerät per Taster zurücksetzen.
Diagnosemöglichkeiten
Menü: System | Diagnose | Systemmeldungen
Auf diesem Bildschirmdialog werden die Systemmeldungen der Digitalisierungsbox BASIC angezeigt. Diese Informationen helfen beim Erkennen und Diagnostizieren von Unregelmäßigkeiten im Verhalten der Digitalisierungsbox BASIC.
Im Experten-Syslog haben Sie mit der Schaltfläche Speichern die Möglichkeit ein ausführliches Systemlogbuch herunterzuladen. Diese Funktion ist nur verfügbar, wenn Sie im Experten-Modus angemeldet sind.
Im Ereignislogbuch werden alle Systemmeldungen und Ereignisse der Digitalisierungsbox BASIC angezeigt. Das Ereignislogbuch wird u. U. vom Service bei der Störungssuche angefordert. Sie haben die Möglichkeit, über die Schaltfläche Speichern das Ereignislogbuch herunterzuladen.
Menü: System | Diagnose | Ping-Test
Mit diesem Bildschirmdialog können Sie überprüfen, ob ein bestimmter Netzwerk-Client im Heimnetz oder Internet erreichbar ist und welche Zeit die Datenpakete zum Zielhost und zurück benötigen.
Geben Sie dazu die IP-Adresse des Netzwerk-Clients an und klicken auf die Schaltfläche Ausführen. Nach kurzer Zeit wird das Ergebnis des Ping-Tests angezeigt.
Sitemap verwenden
Menü: System | Sitemap
In der Sitemap werden alle Menü- und Untermenüpunkte in einer Übersicht angezeigt, welche durch Anklicken ausgewählt werden können.
Einrichtungsassistent
Über diesen Menüpunkt können Sie den Einrichtungsassistenten jederzeit manuell aufrufen. Weitere Informationen und Hinweise finden Sie im Kapitel Konfiguration.
Bedienungsanleitung
Unter diesem Menüpunkt werden Sie auf die Internetseite der Telekom weitergeleitet, und können hier nicht nur die Bedienungsanleitung, sondern auch die Lizenzbedingungen und aktuelle Firmware-Versionen herunterladen. Achten Sie darauf, dass Sie das korrekte Gerät auf den Seiten der Telekom auswählen.
Konfiguration im Experten-Modus
Die folgenden Konfigurationsmöglichkeiten sind nur verfügbar, wenn in der Statusleiste der Experten-Modus eingestellt ist.
ACHTUNG
Für die Konfiguration im Experten-Modus sollten Sie über entsprechende Kenntnisse verfügen, um Fehlfunktionen zu vermeiden. Verändern Sie die Einstellungen nur, wenn Sie mit den Auswirkungen vertraut sind. Bei falscher Konfiguration besteht die Möglichkeit, dass eine Bedienung des Gerätes nicht mehr möglich ist. In diesem Fall muss das Gerät auf Werkseinstellungen zurückgesetzt und anschließend neu eingerichtet, bzw. eine vorhandene Sicherung wiederhergestellt werden. Darum ist eine regelmäßige Sicherung der Konfiguration auf jeden Fall empfehlenswert (siehe Konfiguration sichern).
Internet
Telefonie
WLAN
Netzwerk
Sicherheit
System
Einrichtungsassistent
Bedienungsanleitung
HINWEIS
Weitere Einstellungen werden in der Konfiguration im Standard-Modus beschrieben.
Internet
▶ Internetzugang einrichten und verwalten
Erweiterte Internetzugangsdaten anzeigen
▶ Dynamic DNS einrichten
DNS Relay konfigurieren
IPv6-Anbindung über SixXS-Tunnel einrichten
▶ Statisches Routing einrichten
Loadbalancing konfigurieren
NAT-Verknüpfungstabelle anzeigen
Statusübersicht der DSL-Verbindung anzeigen (*)
▶ IPTV konfigurieren
(*) Im Standard-Modus verfügbar.
Internetzugang einrichten und verwalten
Menü: Internet | Zugang einrichten | Internetzugang
Die VDSL2-IAD Digitalisierungsbox BASIC ermöglicht eine Datenübertragung mit bis zu 300 Mbit/s sowohl im Down- als auch im Upstream.
In diesem Bildschirmdialog erhalten Sie einen Überblick über den Status der Internetverbindung.
Zugangsdaten
HINWEIS
Die Anschlusswahl kann nur über die Anschlusseinrichtung im Einrichtungsassistent vorgenommen werden.
Richten Sie zuerst den Internetzugang über den Einrichtungsassistenten (siehe Konfiguration) ein. Die dort eingerichteten Zugangsdaten können Sie hier ändern.
Bei einem Wechsel der Tarifoption muss die Anschlusserkennung im Einrichtungsassistenten erneut durchgeführt werden. Ggf. ist dabei auch die erneute Eingabe der Zugangsdaten erforderlich.
Im Übersichtspunkt Zugangsdaten benötigen Sie die Zugangskennungen, die vom Internetanbieter zugesendet wurden.
Sie können bei Anbieter zwischen verschiedenen vorkonfigurierten Internetanbietern auswählen. Sollte sich der Anbieter nicht in der Liste befinden, wählen Sie Sonstiger Anbieter.
Tragen Sie die Zugangsdaten Zugangsname und Passwort für das Internet ein. Bestätigen Sie das Passwort im Feld Passwortbestätigung. Das Passwort wird aus Sicherheitsgründen nicht im Klartext angezeigt. Achten Sie auf die korrekte Schreibweise und auf Groß- und Kleinschreibung.
Wenn Ihnen die Zugangsdaten nicht vorliegen oder die eingegebenen Daten nicht akzeptiert werden, wenden Sie sich bitte an die Kundenbetreuung des Internetanbieters.
LTE-Backup über externes Modem
Aktivieren Sie die Funktion LTE-Backup (DHCP client) über den WANoETH-Port, so wird, falls Sie an die LAN4-Schnittstelle einen LTE-Router angeschlossen haben, der Internetzugang über diese Schnittstelle bereitgestellt, wenn die DSL-Verbindung nicht verfügbar ist. Telefonie ist über diese Schnittstelle nicht möglich.
■ WANoE-Einstellungen (nur bei WANoETH-Verbindung)
WANoETH (Wide Area Network over Ethernet) ist die Verwendung eines separaten Modems zum Verbindungsaufbau in das Internet (z. B. Kabelmodem) oder der Betrieb hinter einem Router. Im Abschnitt WANoE-Einstellungen werden Werte für die Datenrate der Internetverbindung eingetragen. Die zu verwendenden Werte finden Sie in den Vertragsdaten des Internetanbieters.
In der Profil-Auswahl können Sie übliche Profile für Up- und Downstream auswählen. Mit Benutzerdefiniert legen Sie manuell fest, mit welcher Geschwindigkeit die Daten aus dem Internet geladen werden (Downstream) und mit welcher Geschwindigkeit Daten in das Internet übertragen werden (Upstream).
■ VLAN-ID (nur bei VLAN-Verbindung)
In einem virtuellen LAN (VLAN) wird das physische Netzwerk (DSL) in mehrere logische Netzwerke aufgeteilt. Diese Netzwerke liegen auf einer Leitung, sind aber logisch getrennt und werden mit der VLAN-ID adressiert. Hier wird die VLAN-ID eingetragen, die Ihnen der Internetanbieter mitgeteilt hat.
Art der Internet-Verbindung
Die Art der Verbindung kann nur festgelegt werden, wenn IPv6 nicht von ihrem Provider angeboten wird. Legen Sie fest, ob und wann eine bestehende Internetverbindung getrennt werden soll. Die Option Ich nutze eine Flatrate oder einen Volumentarif ist für Nutzer einer Internet-Flatrate vorgesehen. Dabei bleibt die Digitalisierungsbox BASIC dauerhaft mit dem Internet verbunden.
Wenn Sie einen Zeittarif haben, wählen Sie die Option Ich nutze einen zeitbasierten Tarif, da sonst sehr hohe Gebühren für die Verbindung anfallen können. Mit der Einstellung Internetverbindung automatisch nach [max. 10 Minuten] Nichtnutzung trennen können Sie die Internetverbindung automatisch von der Digitalisierungsbox BASIC trennen lassen, wenn keine Daten mehr übertragen werden.
■ PPPoE Pass Through
PPPoE Pass Through ermöglicht den transparenten Betrieb des Routers und den Aufbau einer zusätzlichen Internetverbindung aus dem Heimnetz. Sie können mit einem an der Digitalisierungsbox BASIC angeschlos-
senen Computer bzw. Router, an welchem selbst ein anderer Internetanbieter konfiguriert ist, eine weitere Internetverbindung aufbauen. PPPoE Pass Through ist an Telekomanschlüssen nicht möglich.
Tägliche Zwangstrennung
Die Tägliche Zwangstrennung trennt die Digitalisierungsbox BASIC jeden Tag zu einer selbst festgelegten Zeit vom Internet. Mit dieser Einstellung kommt man der nicht selbst bestimmbaren Zwangstrennung durch den Internetanbieter zuvor. Die Zwangstrennung ist für das wieder Freigeben von IP-Adressen technisch notwendig.
Damit die Änderungen wirksam werden, klicken Sie auf Speichern.
Erweiterte Internetzugangsdaten anzeigen
Menü: Internet | Zugang einrichten | Erweiterter Zugang
In diesem Bildschirmdialog sehen Sie eine Übersicht erweiterter Einstellungen zu Ihrem Internetzugang.
Hier können Sie zusätzliche Einstellungen für zeitbasierte oder volumenbasierte Internetverbindungen vornehmen.
Dynamic DNS einrichten
Menü: Internet | Zusatzfunktionen | Dynamic DNS
In diesem Bildschirmdialog sehen Sie die Liste der eingerichteten Dynamic DNS-Konten. Dynamic DNS ist ein Internetdienst, der es Ihnen ermöglicht, einen festen Namen als Pseudonym für eine dynamisch zugewiesene IP-Adresse einzurichten, wie sie für Internetadressen typisch ist. Mit Hilfe von Dynamic DNS und sogenannten Port-Weiterleitungen (siehe Port-Freigaben) können Sie Server des Heimnetzes statisch im Internet sichtbar machen bzw. aus dem Internet unter Nutzung eines festen Namens auf die Inhalte von USB-Massenspeichern zugreifen.
Für Dynamic DNS müssen Sie bei einem Dynamic DNS-Anbieter (z. B. dyndns.org) einen Account einrichten. Mit diesem Account konfigurieren Sie an der Digitalisierungsbox BASIC ein neues Dynamic DNS-Konto.
- Klicken Sie Neu.
- Wählen Sie in der Dropdown-Liste Anbieter den passenden Anbieter aus. Wenn sich Ihr Anbieter nicht in der Liste befindet, können Sie mit dem Eintrag Update URL einen individuellen Eintrag erstellen.
- Geben Sie in den folgenden Feldern die vom Anbieter mitgeteilten Daten ein.
- Klicken Sie auf Speichern.
ACHTUNG
Bitte beachten Sie, dass der durch Dynamic DNS statisch im Internet sichtbare Server des Heimnetzes Angriffsziel für Missbrauch durch Dritte sein kann!
Schützen Sie daher den Dynamic DNS Account durch ein sicheres Passwort. Halten Sie die Sicherheitssoftware in Ihrem Netzwerk auf einem aktuellen Stand. Gehen Sie außergewöhnlichen Vorkommnissen sofort nach. Informieren Sie sich regelmäßig über Sicherheit von Systemen.
DNS Relay konfigurieren
Menü: Internet | Zusatzfunktionen | DNS Relay
Ein DNS (Domain Name Server) wird benötigt, um Adressanfragen in IP-Adressen aufzulösen. Auf eine Anfrage nach „google.com“ würde der DNS beispielsweise mit 173.194.70.101 bei IPv4 oder 2a00:1450:4005:800::1013 bei IPv6 antworten. In diesem Bildschirmdialog können Sie von Ihnen bevorzugte DNS-Server einrichten und konfigurieren.
DNS-Relay aktivieren: Standardeinstellung: Aktiviert. Die Digitalisierungsbox BASIC arbeitet als DNS-Relay.
Wenn die Option deaktiviert ist, wird das DNS-Relay abgeschaltet. In diesem Fall muss an jedem Endgerät händisch ein DNS-Server eingetragen werden.
DNS-Cache aktivieren: Kann nur aktiviert werden, wenn DNS-Relay aktiviert wurde. Dabei würde die Digitalisierungsbox BASIC die Antworten vom DNS zwischenspeichern und bei einer weiteren Anfrage dem (oder einem anderen) Netzwerkgerät antworten, ohne den DNS zu fragen.
Benutzerdefinierte DNS-Server nutzen: Diese Einstellung wird nur benötigt, wenn Sie nicht die Standardeinstellungen des Internetdiensteanbieters verwenden möchten. Tragen Sie ggf. die IPv4 oder IPv6-Adresse des DNS-Servers ein. Der DNS-Server 1 ersetzt den Primären DNS aus den Interneteinstellungen, der DNS-Server 2 den Sekundären DNS.
IPv6-Anbindung über SixXS-Tunnel einrichten
Menü: Internet | Zusatzfunktionen | SixXS-Tunnel
SixXS ermöglicht eine kostenlose IPv6-Anbindung an das Internet. Damit werden die IPv6-Pakete über das bestehende IPv4-Netz zu einem Tunnelserver übertragen, der sie ins IPv6-Netz weiterreicht.
Weitere Informationen finden Sie auf der SixXS-Website unter https://www.sixxs.net
Nach erfolgreicher Registrierung auf der SixXS-Website, übertragen Sie die Anmeldedaten in die entsprechenden Felder und klicken auf Speichern.
Statisches Routing einrichten
Menü: Internet | Zusatzfunktionen | Statisches Routing
Hier können statische Routen für Netzwerke eingetragen werden, welche über die WAN-Schnittstelle erreicht werden können. Verbindungen in Richtung LAN-Schnittstelle werden unter Netzwerk | LAN | Statisches Routing eingerichtet (siehe Statisches Routing einrichten).
Mit der Schaltfläche Neu öffnen Sie einen Bildschirmdialog mit folgenden Einstellmöglichkeiten:
Name: Beliebige Bezeichnung für die Route.
Adress-Typ: IPv4 oder IPv6 entsprechend dem Adressbereich des fremden Netzwerks.
Zielnetzwerk: Adressbereich der Netzwerkgeräte, die erreicht werden sollen.
Gateway: Adresse des Routers zum Zielnetzwerk.
Schnittstelle: Auswahl ist abhängig von der eingerichteten DSL- bzw. WAN-Schnittstelle.
Mit Speichern werden die Daten der Route übernommen.
NAT-Verknüpfungstabelle anzeigen
Menü: Internet | Zusatzfunktionen | Statistiken
Im NAT Mapping Table (NAT-Verknüpfungstabelle) werden die gegenwärtigen NAT-Adressverknüpfungen angezeigt.
Loadbalancing konfigurieren
Menü: Internet | Zusatzfunktionen | Loadbalancing
Hier können Regeln für den Datenverkehr auf den WAN Schnittstellen definiert werden. Voraussetzung ist, dass Sie LTE-Backup (siehe Konfiguration bei LTE-Backup) eingerichtet haben und eine aktive DSL-Verbindung zur Verfügung steht. Loadbalancing wählt abhängig vom Protokoll automatisch die beste Leitung für die Übertragung von Sessions aus.
Ihnen stehen folgende Konfigurationsmöglichkeiten zur Verfügung:
Loadbalancing aktivieren: Aktivieren Sie diese Option, um Loadbalancing mit den Einstellungen dieser Seite zu verwenden.
■ WAN Schnittstelle auswählen
Wählen Sie aus, welche Schnittstelle als primäre und als sekundäre WAN-Schnittstelle für den Upstream verwendet werden soll.
Downstream LAN auswählen
Wählen Sie die LAN-Schnittstelle aus, die dem Loadbalancing unterworfen sein soll. Die andere Schnittstelle nutzt automatisch die primäre WAN-Schnittstelle.
Die Tabellen definieren Regeln für das Loadbalancing:
Mit Neu können Sie jeweils eine zusätzliche Regel in die entsprechende Liste aufnehmen. Vorhandene Einträge können Sie mit dem Stiftsymbol ändern sowie bestehende Regeln mit dem Symbol zum Löschen entfernen.
Über LAN-Host definieren Sie die IP-Adresse im internen Netzwerk, während Sie über Ziel-Host die IP-Adresse des entsprechenden Gerätes im Internet bestimmen. Die IP-Adresse 0.0.0.0 bedeutet, dass diese Regel für alle IP-Adressen angewendet wird und wird in der Übersichtstabelle als Alle dargestellt. Unter Port bestimmen Sie den jeweiligen Port sowie unter Protokoll können Sie zwischen UDP, TCP und Alle ( entspricht UDP und TCP) auswählen.
■ Datenverkehr gezielt über primäres WAN Schnittstelle senden
Legen Sie fest, welche Dienste immer die primäre WAN-Schnittstelle nutzen sollen und somit vom Loadbalancing ausgeschlossen sind.
Voreingestellt ist, dass alle Verbindungen über den Port 443 unter Verwendung des Protokolls TCP (https-Verbindungen) die primäre WAN-Schnittstelle nutzen. Dies hat den Hintergrund, dass die beiden WAN-Schnittstellen unterschiedliche nach außen sichtbare IP-Adressen haben. Werden von Webseiten Cookies verwendet, in denen u. a. die IP-Adresse zur Nutzererkennung gespeichert ist, so wird möglicherweise eine Session serverseitig, beispielsweise beim Onlinebanking, beendet, wenn sich während einer Session die IP ändert. Da solche Webseiten meist gesicherte Verbindungen (https) verwenden, wird ein solches Verhalten mit dieser Regel ausgeschlossen.
HINWEIS
Regeln zu standardisierten Ports und Protokollen unterschiedlichster Internetdienste entnehmen Sie bitte der entsprechenden Fachliteratur.
HINWEIS
Haben Sie Schwierigkeiten beim Aufrechterhalten von Sessions auf Webseiten, dann überprüfen Sie bitte den verwendeten Port und fügen diesen ggf. dieser Liste hinzu.
■ Datenverkehr gezielt über sekundäre WAN Schnittstelle senden
Legen Sie fest, welche Dienste immer die sekundäre WAN-Schnittstelle nutzen sollen und somit vom Loadbalancing ausgeschlossen sind.
Voreingestellt sind keine Verbindungen. Hätte beispielsweise die sekundäre WAN-Schnittstelle eine höhere Downstream-Geschwindigkeit gegenüber der primären WAN-Schnittstelle, wie es möglicherweise bei der Verwendung von UMTS über WAN2 bei ADSL über WAN1 sein könnte, dann lohnt es sich beispielsweise, E-Mails immer über den sekundären Port zu versenden. Hierzu muss als Protokoll TCP und als Port 25 eingetragen werden.
■ Datenverkehr gleichmäßig über beide WAN Schnittstellen verteilen
An dieser Stelle werden die Regeln für das Loadbalancing definiert.
Mit Speichern wird die Konfiguration für das Loadbalancing übernommen.
IPTV konfigurieren
Menü: Internet | IPTV
Haben Sie ein Entertain-Paket gebucht, so können Sie diesen Dienst über diesen Bildschirmdialog aktivieren und konfigurieren.
IPTV aktivieren: (de)aktiviert IPTV
DSCP-Klasse der IGMP-Pakete: definiert die Priorisierung der Datenpakete von IPTV. Empfohlene Standardeinstellung ist BE. Eine weitere Beschreibung zur Klassifizierung von Datenpaketen finden Sie im Kapitel QOS-Klassen erstellen
IGMP-Version: Auswahl der Version des Internet Group Management Protocol, das zur Unterstützung von Multicasting erforderlich ist. IGMPv3 bietet eine höhere Sicherheit als IGMPv2.
IPTV-Interface: Bestimmen Sie das Interface, über welches Sie IPTV-Daten erhalten möchten.
Klicken Sie Speichern um die Einstellungen zu übernehmen.
Telefonie
▶ Gesprächsprotokoll anzeigen (*)
Telefoniemodus einstellen
Telefonbuchsen der Digitalisierungsbox BASIC (de)aktivieren (*)
Bandbreitennutzung optimieren (*)
▶ Schnellwahlfunktion aktivieren (*)
SIP-Protokoll für gehende Verbindungen definieren
SIP-Protokoll für kommende Verbindungen definieren
- Nummernformat für Ländercode einstellen
- Nummernformat für Rufnummern einstellen (*)
▶ Datenanrufe aktivieren
Betrieb der Digitalisierungsbox BASIC hinter einem Modem
Bandbreitenmanagement
Interne Rufnummern (Nebenstellen) eintragen
Ein- und ausgehende Gespräche den Rufnummern zuordnen (*)
Export der IP-Nebenstellen für Yealink-Telefone
▶ Weckrufe einrichten
▶ Nachtschaltung einrichten
Wahlregeln einrichten
Rufsperren einrichten
Abwurfplatz einrichten
▶ VoIP-Services einrichten
Anrufmonitor (NCID)
(*) Im Standard-Modus verfügbar.
Telefoniemodus einstellen
Menü: Telefonie | Allgemein
Hier können Sie den Telefoniemodus einstellen, die analogen Leitungen aktivieren sowie die Erkennung von Sprachpausen konfigurieren.
Telefoniemodus einstellen
Die weitere Konfiguration der Telefonieleistungsmerkmale der Digitalisierungsbox BASIC unterscheidet sich maßgeblich von der Auswahl Interner Telefonie-Modus:
Standardmodus: Die Digitalisierungsbox BASIC wird nur als Telefonieadapter verwendet, der die VoIP-Funktion für analoge Telefone und/oder ISDN-Endgeräte bereitstellt (einfache Handhabung). Diese Einstellung ist erforderlich, wenn eine externe ISDN-Telefonanlage an der Digitalisierungsbox BASIC angeschlossen ist.
Telefonanlagenmodus: Die Digitalisierungsbox BASIC verfügt über eine interne Telefonanlage, welche über diese Option aktiviert wird. Es stehen dann zusätzliche, komfortable Telefonanlagen-Leistungsmerkmale zur Verfügung, die an den Telefonieendgeräten genutzt werden können. Für die Konfiguration werden im Menü Telefonie folgende Menüpunkte zusätzlich eingeblendet:
- Endgeräte
Angeschlossenen Telefonen Rufnummern zuweisen.
Siehe Ein- und ausgehende Gespräche den Rufnummern zuordnen.
- Weckrufe
Telefonische Weckrufe und regelmäßige Termine einstellen. Siehe Weckrufe einrichten.
- Nachtschaltung
Zeitraum festlegen, in dem Anrufe automatisch auf eine andere Nebenstelle umgeleitet werden. Siehe Nachtschaltung einrichten.
ISDN-Gatewaymodus: Verwenden Sie diese Betriebsart bei einer nachgeschalteten ISDN-Telefonanlage. Die analogen Anschlüsse werden in diesem Fall deaktiviert.
SIP-Protokoll für gehende Verbindungen definieren
Menü: Telefonie | Allgemein
Overlap-Dialing
Diese Option steht nur im ISDN-Gatewaymodus zur Verfügung.
Standardmäßig wird bei SIP das Blockwahlverfahren verwendet, bei dem die zu wählende Rufnummer zuerst vollständig gesammelt wird und dann die komplette Rufnummer in einem Block übertragen wird. Alternativ dazu bietet die Digitalisierungsbox BASIC die Option Overlap-Dialing (Overlap-Wahlverfahren) nach RFC 3578. Hierbei wird schon während der Eingabe der Rufnummer versucht, die Verbindung zur bisher eingegebenen Rufnummer herzustellen, wodurch der Verbindungsaufbau beschleunigt wird.
Wenn die Option Overlap-Dialing aktiviert ist, steht eine weitere Option Fallback auf Blockwahl aktivieren zur Verfügung. Mit dieser Option wird das Blockwahlverfahren temporär aktiviert, wenn mit Overlap-Dialing kein Verbindungsaufbau möglich ist.
SIP-Protokoll für kommende Verbindungen definieren
Menü: Telefonie | Allgemein
Einstellungen eingehender VoIP-Gespräche
Diese Option steht nicht im Telefonanlagenmodus zur Verfügung.
Einige VoIP-Anbieter (Internet-Telefonie-Anbieter) übermitteln bei kommenden Anrufen die Zielrufnummer im SIP-Protokoll in der To-Header-Line statt in der Request-Line.
Mit dieser Option können Sie die korrekte Auswertung und Weiterleitung der Zielrufnummer in der Digitalisierungsbox BASIC an die übermittelten Daten anpassen.
Nummernformat für Ländercode einstellen
Menü: Telefonie | Allgemein
Internationaler Nummernpräfix
Diese Option steht nur im ISDN-Gatewaymodus zur Verfügung.
Wenn die VoIP-Rufnummer (siehe VoIP-Rufnummern einrichten) mit Ländercode konfiguriert wurde, werden die Rufnummern mit Ländervorwahl übertragen. Hier können Sie den Nummernpräfix auswählen, der bei ausgehenden Gesprächen der gewählten Rufnummer vorangestellt wird. Ebenso wird die hier ausgewählte Zeichenfolge bei kommenden Verbindungen vor der Rufnummer erwartet.
Datenanrufe aktivieren
Menü: Telefonie | Allgemein
- Datenanrufe
Hier können Sie Datenanrufe aktivieren und unter 64 kbit/s Transparenter Ruf die dafür verwendeten Parameter auswählen. Ihre Digitalisierungsbox BASIC unterstützt Clearmode nach RFC 4040. Der Standard spezifiziert die Verfahren zur Übermittlung von ISDN-UD64-Digital-Fax/Modem-Daten über ein VoIP-Netzwerk. Wenn Sie ein analoges bzw. ISDN-Datenterminal an der Digitalisierungsbox BASIC betreiben wollen, aktivieren Sie diese Option. Für die korrekte Auswahl des Modus lesen Sie bitte das Handbuch des Terminals.
Mit der Schaltfläche Speichern übertragen Sie die Einstellungen in die Digitalisierungsbox BASIC.
Betrieb der Digitalisierungsbox BASIC hinter einem Modem
Menü: Telefonie | VolP-Anbieter
Zum Bearbeiten ihres bereits eingerichteten VoIP-Anbieters klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♩.
Keep-Alive:
Diese Option muss aktiviert werden, wenn die Digitalisierungsbox BASIC hinter einem Router betrieben wird und garantiert, dass der für die Telefonie verwendete Port dauerhaft geöffnet bleibt.
Bandbreitenmanagement
Menü: Telefonie | Voip-Anbieter
Zum Bearbeiten ihres bereits eingerichteten VoIP-Anbieters klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♩.
GRUU (Globally Routable User Agent URIs): Dient dem Bandbreitenmanagement im Telekom-Netz.
Bitte kontaktieren Sie ihren Provider, um herauszufinden, ob diese Funktion unterstützt wird.
Interne Rufnummern (Nebenstellen) eintragen
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | Rufnummern | Nebenstellen
In der Liste sehen Sie bereits eingerichtete interne Nummern. Über die Interne Nummer können die an der Digitalisierungsbox BASIC angeschlossenen Telefone untereinander telefonieren.
Über die Schaltfläche Neu können Sie neue interne Nummern einrichten.
Interner Telefon-Typ: Gerätetyp des angeschlossenen Telefons. Dabei gilt:
Analog:
Die erste interne Nummer für Analog wird automatisch der Leitung 1 zugeordnet. Die zweite interne Nummer für Analog wird der Leitung 2 zugeordnet.
ISDN:
Den Telefon-Typ ISDN können Sie nur verwenden, wenn ein ISDN-Telefon an der Digitalisierungsbox BASIC angeschlos-
sen ist. Es können maximal 8 interne Nummern für ISDN vergeben werden. Die hier vergebene interne Nummer muss am entsprechenden ISDN-Endgerät als MSN konfiguriert werden.
IP:
Der Telefontyp IP (bzw. VoIP) ist für Telefoniegeräte, welche über LAN oder WLAN mit die Digitalisierungsbox BASIC verbunden sind. Maximal können 4 Nebenstellen für VoIP-Telefoniegeräte vergeben werden.
Interne Nummer: Interne zweistellige Rufnummer aus dem Bereich 10 bis 99.
Name: Dieses Feld bezeichnet die konfigurierte IP-Nebenstelle.
HINWEIS
Wenn Sie unter Telefon-Typ den Gerätetyp IP ausgewählt haben, werden folgende 2 Eingabefelder zusätzlich angezeigt. Diese Daten müssen anschließend am entsprechenden IP-Endgerät eingegeben werden und dienen der Authentifizierung sowie der Zuordnung der Nebenstelle.
Alternativ können Sie diese Daten auch erst am IP-Telefon eingeben und anschließend für die Konfiguration an der Digitalisierungsbox BASIC übernehmen.
Authentifizierungsname: Benutzername, welcher der Authentifizierung des IP-Telefons an der Digitalisierungsbox BASIC dient.
Passwort: Passwort, welches der Authentifizierung des IP-Telefons an der Digitalisierungsbox BASIC dient.
Export der IP-Nebenstellen für Yealink-Telefone
Menü: Telefonie | Rufnummern | Nebenstellen
Sie haben die Möglichkeit, die Konfiguration der IP-Nebenstellen aus der Digitalisierungsbox BASIC zu exportieren. Diese Konfiguration kann am Yealink IP-Telefon importiert werden.
Um Ihr IP-Telefon konfigurieren zu können, entnehmen Sie aus der Netzwerk-Übersicht die IP-Adresse des Telefons und tragen diese in die Adresszeile Ihres Browsers ein und laden die lokal gespeicherte Konfigurationsdatei über die Funktion Import CFG Configuration File unter Settings | Configuration. Weitere Informationen entnehmen Sie der Bedienungsanleitung des Herstellers Yealink.
Alle IP-Nebenstellen exportieren: Möchten Sie nur ausgewählte IP-Nebenstellen exportieren, dann deaktivieren Sie diese Checkbox, und wählen anschließend in der Spalte Exportieren die gewünschten Nebenstellen einzeln aus.
Exportieren: Exportiert die Konfigurationsdatei für die ausgewählten IP-Nebenstellen lokal ab.
Weckrufe einrichten
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | Weckrufe
Lassen Sie sich von der Digitalisierungsbox BASIC telefonisch wecken oder an regelmäßige Termine erinnern.
HINWEIS
Zur Nutzung der Funktion müssen interne Nummern eingerichtet sein. Diese können Sie wie im Kapitel Interne Rufnummern (Nebenstellen) eintragen einrichten.
Ist als Typ Terminruf eingestellt, so klingelt die definierte Nebenstelle nur einmal. Andernfalls klingelt das angeschlossene Telefon 1 Minute, mit zwei Wiederholungen nach jeweils 5 Minuten, danach bricht der Weckruf ab.
Möchten Sie einen neuen Weckruf einrichten, klicken Sie Neu. Mit der Option Weckruf aktiviert, aktivieren Sie den Weckruf. Sie können diese Aktivierung jedoch auch später setzen. So können Sie einen konfigurierten Weckruf aktivieren und deaktivieren, ohne diesen gleich zu löschen. Im Bildschirmdialog Weckrufe wird Ihnen ein aktivierter Weckruf im Status mit √ gekennzeichnet und eine deaktivierter Weckruf mit
Geben Sie im Feld Text ein kurzes beschreibendes Wort des Weckrufes ein, z. B. Früh. In der Dropdown-Liste Nebenstelle legen Sie fest, an welchem angeschlossenen Endgerät der Weckruf klingeln soll. Legen Sie unter Typ fest, wann der Weckruf erfolgen soll. Mit dem Typ Terminruf erfolgt der Weckruf zu einer bestimmten Zeit an einem bestimmten Tag. Es erfolgt keine Wiederholung. Eine Wiederholung erfolgt bei allen weiteren Typen. Legen Sie unter Weckzeit bzw. bei Terminruf auch das genaue Weckdatum fest. Klicken Sie Speichern.
Nachtschaltung einrichten
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | Nachtschaltung
Sie können zu jedem Wochentag einen Zeitraum festlegen, in dem alle Anrufe auf die gewählte Nebenstelle umgeleitet werden. Zur Nutzung der Funktion müssen interne Nummern eingerichtet sein. Diese können Sie wie im Kapitel Interne Rufnummern (Nebenstellen) eintragen einrichten.
Schalten Sie dazu in der Spalte Regel nutzen die Regel ein. Für jeden Wochen-tag können Sie Startzeitpunkt, Endzeitpunkt und die entsprechende Neben-stelle festlegen. Klicken Sie Speichern.
Durch Klicken auf die Schaltfläche Zurücksetzen werden alle Einstellungen der Nachtschaltung entfernt.
Wahlregeln einrichten
Menü: Telefonie | Wahlvorgaben | Wahlregeln
In diesem Bildschirmdialog sehen Sie eine Liste der eingerichteten Wahlregeln. Mit Hilfe von Wahlregeln können Sie festlegen, über welche Internetrufnummer bestimmte Rufnummern oder Rufnummernbereiche erreicht werden können. Vorkonfigurierte Wahlregeln für Notrufnummern können nicht gelöscht werden.
Klicken Sie zum Erstellen einer neuen Wahlregel auf die Schaltfläche Neu. Geben Sie im neuen Bildschirmdialog die Telefonnummer (Vorwahl/Rufnummer) ein, für welche die Wahlregel erstellt wird. Wählen Sie nun im Aufklappmenü Art der Verbindung die entsprechende eigene Rufnummer aus und klicken Sie Speichern.
Rufsperren einrichten
Menü: Telefonie | Wahlvorgaben | Rufsperren
Mit Rufsperren können Sie verschiedene Regeln für aus- und eingehende Anrufe festlegen. Sie können z. B. dafür sorgen, dass Anrufe von einer bestimmten Vorwahl/Rufnummer etc. entweder abgewiesen werden (Besetztzeichen) oder aber nur die Telefone mit den hier definierten Rufnummern an der Digitalisierungsbox BASIC klingeln dürfen.
Wählen Sie im Aufklappmenü Sperrmodus wählen, ob Sie Die folgenden Rufnummern abweisen oder Die folgenden Rufnummern zulassen möchten.
HINWEIS
Es kann nur einer der beiden Sperrmodi aktiv sein. Wahlsperren des anderen Sperrmodus werden automatisch inaktiv.
Werkseitig ist Die folgenden Rufnummern abweisen eingestellt. Möchten Sie Die folgenden Rufnummern zulassen verwenden, wählen Sie dies im Auf-klappmenü Sperrmodus wählen aus und klicken die Schaltfläche Speichern.
Klicken Sie zum Konfigurieren einer neuen Wahlsperre auf die Schaltfläche Neu. Im neuen Bildschirmdialog Neue Nummernsperre einrichten können Sie wählen, ob die Wahlsperre für Ausgehende und/oder Eingehende Anrufe aktiv sein soll.
Verwenden Sie folgende Eingaben:
030* für alle Rufnummern, die mit 030 beginnen,
*030* alle Rufnummern die 030 enthalten,
0301234 betrifft nur die Rufnummer 0301234 und nicht 03012345,
0304?3 bezieht sich auf alle Rufnummern 0304x3, wobei x = 0...9 sein kann.
Es sind bis zu 200 Einträge in dieser Liste möglich.
Abwurfplatz einrichten
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der Telefonieanlagenmodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | Rufumleitungen | Abwurfplatz
Sie können hier für den Abwurfplatz eine interne Rufnummer (siehe Interne Rufnummern (Nebenstellen) eintragen) auswählen. An diese werden Anrufe dann umgeleitet, wenn der Ruf nach einer bestimmten Zeit (10, 20 oder 30 Sekunden) nicht entgegengenommen wurde oder der Teilnehmer besetzt ist.
Wählen Sie unter Nebenstelle das an der Digitalisierungsbox BASIC angeschlossene Telefon aus, auf welches ein Ruf nach einer bestimmten Zeit umgeleitet werden soll. Die Zeit legen Sie bei Dauer für Nichtmelden fest. Setzen Sie zur Aktivierung der Funktion einen Haken bei Abwurfplatz aktivieren und klicken Sie Speichern.
VoIP-Services einrichten
HINWEIS
Diese Funktion steht Ihnen nur zur Verfügung, wenn als Interner Telefonie-Modus der ISDN-Gatewaymodus ausgewählt ist. Siehe Telefoniemodus einstellen.
Menü: Telefonie | VoIP-Services
Das Session Initiation Protocol (SIP) ist ein Netzprotokoll zum Aufbau, zur Steuerung und zum Abbau einer Kommunikationssitzung zwischen zwei und mehr Teilnehmern. Über die Dropdown-Liste Service-Implementierung können Sie das Mapping auswählen, das dem Format Ihres VoIP-Anbieters entspricht.
Beschreibung der Header-Felder:
INVITE: Mittels INVITE wird die Verbindungsanfrage an den Server gestellt (enthält SIP-Empfänger-Adresse)
From: SIP-Adresse
des
Senders
To: SIP-Adresse
des
Empfängers
P-Preferred-Identity: Mit dem "Identity Header" wird festgelegt, welche Public User Identity (Rufnummer) für den Verbindungsaufbau verwendet wird.
P-Asserted-Identity: Die Verwendung von P-Asserted-Identity und P-Preferred-Identity ist abhängig vom VoIP-Anbieter und kann über das Mapping eingestellt werden. Die Rufnummer kann bei einem SIP-Trunk „Rufnummer + Default Extension“ oder „Rufnummer + Durchwahlnummer“ sein.
Privacy: Einstellung der Rufnummernübertragung zum Display der Gegenstelle: „none“: keine Rufnummernunterdrückung, d. h. CLIP „id“: Rufnummernunterdrückung, d. h. CLIR
HINWEIS
Für die Telekom ist das Mapping 6 zu verwenden.
Anrufmonitor (NCID)
HINWEIS
Diese Funktion steht nicht zur Verfügung. wenn als Interner Telefonie-Modus der ISDN-Gatewaymodus ausgewählt ist.
Menü: Telefonie | Anrufmonitor (NCID)
NCID (Network Caller ID) – PC-Anruf-Identifikation - ermöglicht das Anzeigen aktueller Verbindungen sowie der letzten Gespräche in einem mit der Digitalisierungsbox BASIC verbundenen Endgerät. Hierzu ist es erforderlich, dass Sie eine entsprechende Zusatzsoftware auf dem jeweiligen Endgerät installieren. Für die Datenübertragung fungiert die Digitalisierungsbox BASIC als Server und das Endgerät mit der Zusatzsoftware als Client. Übertragen werden Datum, Uhrzeit, Telefonnummer des Anrufers sowie des Anrufenden.
Zum Herstellen der Verbindung müssen Sie in der NCID-Clientsoftware die IP-Adresse des sowie den Port, welchen Sie in der Digitalisierungsbox BASIC für die NCID-Konfiguration definiert haben, angeben.
Einschalten: Damit die Digitalisierungsbox BASIC als NCID-Server fungiert, und Verbindungsdaten an einen Client gesendet werden, muss diese Option aktiviert sein.
Gesprächshistorie: Möchten Sie auch Verbindungsdaten übertragen, die angefallen sind, bevor die Option Einschalten in der Digitalisierungsbox BASIC aktiviert wurde, so müssen Sie diese Option aktivieren.
Port Nummer: Definiert den Port, an welchem der NCID-Client lauscht und über den die Daten übertragen werden.
Netzwerk
▶ LAN
USB
LAN
Die Digitalisierungsbox BASIC bietet zur breitbandigen Heimvernetzung 4 Gigabit-Ethernet-LAN-Ports mit einer Datenübertragungsrate bis zu 1000 Mbit/s.
Auf diesem Bildschirmdialog erhalten Sie einen Überblick über die aktuellen Netzwerkeinstellungen, sowie die am Netzwerk angeschlossenen Geräte, welche Sie entfernen können, wenn diese nicht aktiv sind und die Vergabedauer des DHCP-Servers (siehe Werkseitige Netzwerkeinstellungen) überschritten wurde.
Grundlegendes zu LAN, IPv4 und IPv6
▶ Werkseitige Netzwerkeinstellungen
Feste IP-Adressen verwenden
▶ Statisches Routing einrichten
Grundlegendes zu LAN, IPv4 und IPv6
Die Digitalisierungsbox BASIC bietet neben der Verwendung von Netzwerk-adressen im bisherigen 32-bit-Format, für die bewährte Internet Protocol Version 4 (IPv4), auch die Möglichkeit, Adressen im neuen 128-bit-Format, entsprechend der Internet Protocol Version 6 (IPv6) zu verwenden. Entscheiden Sie anhand der individuellen Gegebenheiten, welches Protokoll Sie verwenden.
IPv4
IPv4-Adressen werden üblicherweise dezimal in vier Blöcken geschrieben, zum Beispiel 192.168.2.1. Je Block werden 8 Bit verwendet, daraus ergibt sich pro Block ein Wertebereich von 0 bis 255.
Eine IP-Adresse unterteilt sich in einen Netzwerk- und einen Hostanteil. Voraussetzung, dass Rechner direkt miteinander kommunizieren können ist, dass der Netzwerkteil ihrer Adresse gleich ist. Im selben Netz darf keine Host-Adresse doppelt vergeben sein. Die Aufteilung zwischen Netzwerkteil und Adressteil wird durch die Subnetzmaske bestimmt (z. B.
255.255.255.0). In der CIDR-Notation wird dies als 192.168.2.22/24 geschrieben, wobei /24 bedeutet, dass die ersten 24 Bits (von links beginnend) der Subnetzmaske gleich 1 sind.
Beispiel:
Netzanteil Host Netzanteil Hostanteil
IP-Adresse 192.168.2. 22 > 11000000.10101000.00000010.00010110
Subnetzmaske 255.255.255. 0 > 1111111.1111111.1111111. 00000000
IPv6
Die neuen IPv6-Adressen werden in acht 16-bit hexadezimalen Blöcke geschrieben, die durch einen Doppelpunkt getrennt werden. Wie bisher können führende Nullen in der Adresse ausgelassen werden. Zusätzlich können Blöcke deren Wert 0 (bzw. 0000) ist, ausgelassen werden.
Beispiel für gleichbedeutende Schreibweisen:
Werkseitige Netzwerkeinstellungen
Menü: Netzwerk | LAN | Einstellungen
Werkseitig sind folgende Einstellungen an der Digitalisierungsbox BASIC vorgegeben:
Werkseinstellungen
| DHCP-Server verwenden aktiv | |
| IP-Adresse | 192.168.2.1 |
| Subnetzmaske 255.255.255.0 | |
| Host Name | speedport.ip |
| DHCP-Server aktiviert | |
| DHCP-Gateway | 192.168.2.1 |
| IP-Startadresse | 192.168.2.50 |
| IP-Endadresse | 192.168.2.150 |
Vergabedauer 2 Wochen
HINWEIS
Mit diesen werkseitigen Netzwerkeinstellungen befinden sich alle mit der Digitalisierungsbox BASIC verbundenen Computer im selben Subnetz. Der integrierte DHCP-Server vergibt automatisch Netzwerkadressen. Im Netzwerk darf nur ein DHCP-Server (hier Digitalisierungsbox BASIC) aktiv sein, d. h. es darf kein zweiter DHCP-Server im Netzwerk aktiviert werden und alle anderen Geräte erhalten die Einstellung „Netzwerkadresse automatisch beziehen).
ACHTUNG
Wenn Sie nicht über Grundkenntnisse in Netzwerkeinstellungen verfügen, sollten Sie die Voreinstellungen nicht verändern. Änderung auf diesem Bildschirmdialog können dazu führen, dass die Digitalisierungsbox BASIC nicht mehr erreichbar ist. Sollte dies doch einmal passieren, setzen Sie die Digitalisierungsbox BASIC in den Auslieferungszustand zurück. Siehe Gerät per Taster zurücksetzen.
IP-Adresse/Subnetzmaske LAN
Für die Kommunikation zwischen zwei Netzwerkgeräten müssen diese eindeutig benannt (adressiert) werden. Dies geschieht in IP-Netzen mit einer IP-Adresse. Sie wird in IP-Netzwerken verwendet, um Routingentscheidungen zu treffen. Die zugewiesene IP-Adresse bzw. die Subnetzmaske gelten sowohl für das LAN als auch für das WLAN-Heimnetzwerk.
Mit der hier angegebene IP-Adresse und IP-Subnetzmaske wird die Digitalisierungsbox BASIC im Netzwerk adressiert. Zusätzlich kann ein beliebiger Hostname (Standardeinstellung: speedport.ip) eingetragen werden, über den die Digitalisierungsbox BASIC im Netzwerk erreichbar ist.
DHCP-Server LAN
Durch den integrierten DHCP-Server ist die vollautomatische Einbindung eines Computers in das Netzwerk ohne weitere Konfiguration möglich, wenn DHCP-Server verwenden aktiviert ist. Am Computer muss im Normalfall lediglich der automatische Bezug der IP-Adresse eingestellt sein. Sie können die Vergabe der IP-Adressen auf einen Bereich von IP-Adressen einschränken (IP-Startadresse bis IP-Endadresse). Ebenso können Sie unter Vergabedauer festlegen, wie lange die vergebenen IP-Adressen auf den Computern gültig sind. Nach dieser Zeit wird eine neue IP-Adresse zugewiesen. Die Vergabe der IP-Adressen erfolgt an Netzwerkgeräte, welche über das LAN oder über das WLAN angeschlossen sind. Unter DHCP-Gateway können Sie die Netzwerkadresse für die Digitalisierungsbox BASIC und einen individuellen Domänennamen festlegen. Verändern Sie die Einstellungen nur, wenn Sie mit den Auswirkungen vertraut sind.
HINWEIS
Standardeinstellung: IP-Startadresse 192.168.2.50, IP-Endadresse 192.168.2.150
Wird der IP-Adressbereich für den DHCP-Server geändert, dann ändert sich automatisch auch der IP-Adressbereich der verfügbaren, festen IP-Adressen (siehe Feste IP-Adressen verwenden).
Nach Änderung des DHCP-Adressbereiches muss die Digitalisierungsbox BASIC neu gestartet werden.
■ IPv6-Adressen im LAN verteilen (Router Advertisements)
Hier können Sie IPv6-Präfix(e) für das Heimnetzwerk konfigurieren. Den aktuell vom Internet-Anbieter bezogenen IPv6-Präfix sehen Sie unter Anbieter-Präfix.
Wenn Router Advertisements aktivieren ausgewählt, jedoch kein IPv6-Präfix LAN konfiguriert ist, wird automatisch der vom Internet-Anbieter bezogene Anbieter-Präfix im Netzwerk verteilt.
Wenn das Anbieter-Präfix nicht im lokalen Netzwerk verteilt werden soll, muss Router Advertisements deaktiviert sein.
Ferner können Sie für 2 DNS-Server IPv6-Adressen hinterlegen. Die Digitalisierungsbox BASIC fragt an allen DNS-Servern gleichzeitig die DNS-Auflösung an und verwendet die erste Rückmeldung, die er von einem DNS-Server erhält.
Feste IP-Adressen verwenden
Menü: Netzwerk | LAN | Feste IP-Adressen
Durch die Reservierung fester IP-Adressen werden am DHCP-Server die IP-Adressen bestimmten MAC-Adressen fest zugeordnet. Die MAC-Adresse ist eine eindeutige Adresse, die der Hardware zugeordnet ist. Die IP-Adressen werden der MAC-Adresse auf unbestimmte Zeit zugeteilt. Feste Zuordnungen werden vor allem dann vorgenommen, wenn der DHCP-Client beispielsweise Server-Dienste zur Verfügung stellt und daher unter einer festen IP-Adresse erreichbar sein soll. Auch Port-Weiterleitungen von einem Router an einen Client benötigen in der Regel eine feste IP-Adresse.
Feste IP-Adressen werden aus einem IP-Adressbereich vergeben, der vom DHCP-Server verwaltet wird (siehe DHCP-Server LAN).
In der Tabelle Liste der fest eingerichteten IP-Adressen werden Ihnen die Endgeräte angezeigt, für welche feste IP-Adressen zugewiesen wurden. Über das Stiftsymbol können Sie die jeweiligen Einstellungen bearbeiten, über den entsprechenden Eintrag entfernen.
Über die Schaltfläche Neu können Sie feste IP-Adressen definieren. Tragen Sie hier neben der MAC-Adresse des Gerätes, dem die feste IP-Adresse zugeordnet werden soll, auch eine IPv4-Adresse im definierten Adressbereich ein und vergeben einen Namen. Treffen Sie vorher mittels der Liste der angeschlossenen Endgeräte eine Auswahl, so werden MAC-Adresse, IP-Adresse und Name des ausgewählten Gerätes übernommen. Durch Klicken auf Speichern übernehmen Sie die Einstellungen.
Statisches Routing einrichten
Menü: Netzwerk | LAN | Statisches Routing
Hier können statische Routen für Netzwerke eingetragen werden, welche über die LAN-Schnittstellen erreicht werden können. Verbindungen in Richtung WAN werden unter Internet | Zusatzfunktionen | Statisches Routing eingerichtet (siehe Statisches Routing einrichten).
Mit der Schaltfläche Neu öffnen Sie einen Bildschirmdialog mit folgenden Einstellmöglichkeiten:
Liste der angeschlossenen Endgeräte: Wählen Sie aus dieser Liste einen Eintrag aus, so werden die nachfolgenden Felder Name und Gateway entsprechend ausgefüllt, wenn als Adress-Typ IPv4 ausgewählt ist.
Name: Beliebige Bezeichnung für die Route.
Adress-Typ: IPv4 oder IPv6 entsprechend dem Adressbereich des fremden Netzwerks.
Zielnetzwerk: Adressbereich der Netzwerkgeräte, die erreicht werden sollen.
Gateway: Adresse des Routers zum Zielnetzwerk.
Schnittstelle: Auswahl ist abhängig von der eingerichteten DSL- bzw. WAN-Schnittstelle.
Mit Speichern werden die Daten der Route übernommen.
USB
Angeschlossene USB-Geräte anzeigen und entfernen (*)
Dateiserver verwenden
Medien-Server verwenden
(*) Im Standard-Modus verfügbar.
Dateiserver verwenden
Menü: Netzwerk | USB | Dateiserver
Damit Sie auf angeschlossene USB-Geräte zugreifen können, geben Sie diese für den Zugriff frei. Klicken Sie dazu die Schaltfläche Neu.
Dateiserver / Freigegebener Ordner 1
Mit Aktiviert können Sie die USB-Geräte für den Zugriff freigeben bzw. wieder sperren, ohne den eingerichteten Zugriff löschen zu müssen.
Geben Sie bei Freigegebener Ordner eine alphanumerische Bezeichnung (A-z 0-9) für das USB-Gerät an. Diese Bezeichnung wird im jeweiligen Anzeigemedium (Datei Explorer, Internet-Browser, DLNA Player etc.) angezeigt.
Wählen Sie unter Datenträger das entsprechende USB-Gerät aus, für welches Sie die Freigabe einrichten möchten.
Klicken Sie bei Verzeichnis auf das Ordnersymbol ☐. Es wird Ihnen der Inhalt des entsprechenden USB-Gerätes angezeigt. Sie können den gesamten Dateninhalt für den Zugriff freigeben. Klicken Sie dazu auf die Bezeichnung
Zugriffsschutz
Über den Zugriffsschutz können Sie das Lesen, Schreiben (Speichern) oder Löschen von Daten auf dem USB-Gerät zulassen oder verhindern.
Mit Sicherheit legen Sie fest, ob der Zugriff auf das USB-Gerät mit einem Zugangsschutz gesichert wird. Entfernen Sie den Haken, erfolgt die Anzeige der Dateninhalt ohne Passwortabfrage.
Legen Sie fest, welcher Zugriff auf das USB-Gerät möglich ist. Mit Nur Lesezugriff ist das Lesen der Dateninhalte möglich. Mit Vollzugriff können Sie Dateninhalte direkt auf dem USB-Gerät öffnen, bearbeiten, kopieren und löschen.
Konfigurieren Sie den Benutzernamen und das Kennwort für den Zugriffsschutz.
Mit der Schaltfläche Speichern aktivieren Sie die Einstellungen in der Digitalisierungsbox BASIC.
HINWEIS
Für den Vollzugriff auf freigegebene Ordner müssen Sie den Zugriffsschutz (Sicherheit) aktivieren. Ohne Zugriffsschutz ist nur der Lesezugriff möglich.
Zugriff auf angeschlossene USB-Geräte
Nachdem Sie die Dateninhalte des USB-Gerätes freigegeben haben, können Sie darauf zugreifen:
Öffnen Sie dazu den Datei-Explorer oder Internet-Browser auf dem Endgerät im lokalen Netzwerk. Geben Sie in der Adresszeile \speedport.ip bzw. file://192.168.2.1 ein. Bei aktiviertem Zugangsschutz geben Sie im Dialogfenster
Benutzername und Kennwort ein und bestätigen diese mit Ok. Klicken Sie doppelt auf die Bezeichnung des USB-Gerätes. Der Dateninhalt des USB-Gerätes wird angezeigt.
HINWEIS
Die Verwendung eines Dateiservers empfiehlt sich, wenn Anwender häufig auf das Gerät zugreifen und der freigegebene Ordner bspw. als Netzlaufwerk an Endgeräten eingerichtet werden sollen.
Medien-Server verwenden
Menü: Netzwerk | USB | Medien-Server
Der integrierte Twonky Server kann alle Medien-Verzeichnisse angeschlossener USB-Massenspeicher scannen und eine Datenbank sämtlicher Videos, Musikstücke und Bilder aufbauen. Twonky unterstützt Universal Plug and Play (UPnP) und DLNA und damit alle Multimedia-Player, die diese Standards verstehen. Die Mediendateien müssen auf einem USB-Massenspeicher gespeichert sein, welcher an der Digitalisierungsbox BASIC angeschlossen ist.
Beachten Sie, dass auf den angeschlossenen Geräten genügend freier Speicherplatz vorhanden sein muss, damit Twonky eine lokale Datenbank mit den Mediendateien anlegen kann.
Medien-Server aktivieren: Zum Streamen von Videos, Fotos und Musik über UPnP/DLNA im Heimnetzwerk muss diese Option aktiviert werden. Anschließend klicken Sie auf die Schaltfläche Speichern. Nun beginnt der Server die angeschlossenen USB-Laufwerke nach Musik-, Video- und Fotodateien zu scannen. Dies kann abhängig von der Anzahl der Dateien und der Größe der angeschlossenen Geräte längere Zeit in Anspruch nehmen. Der Prozess wird durch Scanning... angezeigt. Die Anzahl der gefundenen Dateien wird unter gefundene Musik-, Video- oder Fotodateien angezeigt.
Neu scannen: Über diese Schaltfläche können Sie den Scanvorgang manuell starten. Diese Schaltfläche ist nur dann aktiv, wenn der Medien-Server aktiviert sowie beim ersten Suchlauf Mediendateien gefunden wurden.
Auf die gefundenen Mediendateien können Sie mit einem entsprechenden Medienwiedergabe-Programm zugreifen.
ACHTUNG
Beachten Sie bitte, dass, sobald der Medien-Server aktiviert ist, jeder neu angeschlossene USB-Massenspeicher automatisch nach Mediendateien durchsucht wird. Diese Daten sind für jedes DLNA-fähige Abspielgerät im gesamten Intranet verfügbar.
Sicherheit
In diesem Bildschirmdialog werden alle eingestellten Sicherheitseinstellungen angezeigt, die die Digitalisierungsbox BASIC und die angeschlossenen Geräte vor unerlaubten Zugriff schützten.
▶ Firewall verwenden
▶ Terminpläne für Firewall-Regeln erstellen
▶ Firewall-Regeln definieren
Parameter für Geräte-Netzwerk-Stacks konfigurieren
Netzwerk-Zonen konfigurieren
▶ Port-Freigaben (*)
▶ MAC-Adressfilter einrichten
▶ UPnP-Einstellungen definieren
▶ UPnP-Port-Freigaben anzeigen
(*) Im Standard-Modus verfügbar.
Firewall verwenden
Menü: Sicherheit | Firewall | Einstellungen
Um Ihr Heimnetz und ihren Internetzugang vor unbefugter Benutzung zu schützen, ist eine Firewall in der Digitalisierungsbox BASIC integriert. Diese bietet umfassende Schutzmaßnahmen, über die der Internetzugriff zur Begrenzung des Risikos von Hackerangriffen und zur Abwehr eines großen Bereichs herkömmlicher Angriffe von außen beschränkt werden kann.
Die Firewall der Digitalisierungsbox BASIC arbeitet nach dem Prinzip der SPI (Stateful Packet Inspection = Zustandsorientierte Paketüberprüfung). Dies ist eine dynamische Paketfiltertechnik, bei der jedes Datenpaket einer bestimmten aktiven Session zugeordnet wird. Dabei werden die Datenpakete in Zusammenhang mit dem Verbindungsstatus ausgewertet, wobei die Datenpakete während der Übertragung analysiert und in dynamischen Zustandstabellen gespeichert werden. Die Entscheidung für die Weiterleitung eines Datenpakets wird auf Basis des Zustands der Datenverbindung getroffen. Dabei werden alle Datenpakete verworfen, die den definierten Kriterien nicht zugeordnet werden können oder eventuell zu einer DoS-Attacke gehören. Darum ist die Firewall der Digitalisierungsbox BASIC mit SPI-Technik, in sicherheitsrelevanten Anwendungen, den reinen Paketfilter-Firewalls überlegen.
Zusätzlich können Sie unter Port-Freigaben Ausnahmen für einzelne Anwendungen einrichten und den Datenverkehr für diese Anwendungen freigeben.
IPv4 SPI aktivieren: Diese Option kann nicht deaktiviert werden.
IPv6 SPI aktivieren: Mit dieser Option kann die SPI (Stateful Packet Inspection)-Firewall für IPv6-Verbindungen aktiviert werden.
ACHTUNG
Wenn Sie die IPv6 SPI - Firewall deaktivieren sind alle Geräte im Heimnetz direkt aus dem Internet erreichbar. Verwenden Sie diese Option nur, wenn Sie mit den möglichen Folgen vertraut sind!
Firewall-Logging aktivieren: Mit dieser Option werden alle registrierten Firewall Angriffe protokolliert. Das Protokoll können Sie über das Menü System | Diagnose | Systemmeldungen öffnen (siehe Diagnosemöglichkeiten).
Terminpläne für Firewall-Regeln erstellen
Menü: Sicherheit | Firewall | Regeln für Terminpläne
Zum Erstellen eines neuen Terminplanes klicken Sie auf Neu. Sie können auch mehrere Terminpläne einrichten. Bereits eingerichtete Terminpläne werden in der Übersicht angezeigt. Zum Bearbeiten eines bereits eingerichteten Terminplanes klicken Sie am Ende der Übersicht auf das Stiftsymbol ♩.
Name: Für den Terminplan können Sie einen beliebigen Namen eintragen.
Zeitspanne: Legen Sie hier den gewünschten Zeitraum fest. Für jeden Wochentag kann eine Start-Zeit (hh:mm) und Ende-Zeit (hh:mm) eingetragen werden. Erstreckt sich ein zusammenhängender Zeitraum über mehrere Tage, muss jeder dazwischen liegende Tag als ganzer Tag angegeben werden. Dabei ist die Start-Zeit 00:00 und die Ende-Zeit 23:59.
Firewall-Regeln definieren
Menü: Sicherheit | Firewall | Firewall-Regeln
Zum Erstellen einer neuen Firewall Regel klicken Sie auf Neu. Bereits eingerichtete Firewall Regeln werden in der Übersicht angezeigt. Zum Bearbeiten einer bereits eingerichteten Firewall Regel klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♩.
Sie können die Regeln für Clients über die IP-Adresse festlegen und dafür bereits definierte Dienste auswählen oder eigene Kriterien festlegen. Verwenden Sie dafür folgende Felder:
Anbieter-Präfix automatisch aktualisieren: (Nur für IPv6 gültig) Wenn die Computer in Ihrem lokalen Netzwerk IPv6-Adressen besitzen, bestehen diese aus einem lokalen Teil und einem Anbieter-Präfix. Dieses Präfix wird Ihnen zugeordnet und kann von der Digitalisierungsbox BASIC automatisch aktualisiert werden.
Bezeichnung des Clients: Tragen Sie einen beliebigen Namen für die Regel ein.
Adress-Typ: Wählen Sie das Format der IP-Adresse aus. Dementsprechend kann die Regel für eine IPv4- oder IPv6-Adresse erstellt werden.
Adresse des Clients: Tragen Sie die IP-Adresse des Netzwerkgerätes ein, auf das die Regel angewendet werden soll. Verwenden Sie das Format des zuvor gewählten Adress-Typ. Bei IPv4 kann die Regel auf alle Geräte im Heimnetz mit der Adresse 192.168.2.0 angewendet werden.
Folgende Regel des Terminplans zuordnen: Wenn Sie unter Terminpläne für Firewall-Regeln erstellen einen Terminplan erstellt haben, können Sie diesen hier auswählen. Andernfalls werden die ausgewählten Dienste entsprechend dieser Einstellung immer blockiert.
Status: Die Auswahl legt fest, ob die Regel aktiviert wird.
Über die Dienstbezeichnung WWW, E-Mail senden, News Forums, E-Mail empfangen, Secure HTTP, File Transfer, Telnet Service, NetMeeting, DNS, SNMP, VPN-PPTP, VPN-L2TP, TCP, alle UDP Ports können Sie festlegen welche Dienste durch Aktivieren der Option blockiert werden.
Wenn Sie Benutzerdefinierte Dienste blockieren, wird der folgende Abschnitt aktiviert, in dem Sie das Protokoll TCP oder UDP sowie den Port-Bereich individuell definieren können.
ACHTUNG
Wenn Sie nicht über Grundkenntnisse in Netzwerkeinstellungen verfügen, sollten Sie die Voreinstellungen nicht verändern. Änderung auf diesem Bildschirmdialog können dazu führen, dass die Digitalisierungsbox BASIC nicht mehr erreichbar ist. Sollte dies doch einmal passieren, setzen Sie die Digitalisierungsbox BASIC in den Auslieferungszustand zurück. Siehe Gerät per Taster zurücksetzen.
Parameter für Geräte-Netzwerk-Stacks konfigurieren
Menü: Sicherheit | Firewall | IP-Parameter
Intrusion Detection ist das Feststellen von unberechtigten Eindringversuchen. Auf dieser Seite können Sie die Parameter Ihres Geräte-Netzwerk-Stacks konfigurieren.
ACHTUNG
Bitte ändern Sie die Parameter nur, wenn Sie Spezialist auf diesem Gebiet sind. Falsche Einstellungen können zum kompletten Ausfall der Funktionalität Ihrer Digitalisierungsbox BASIC führen!
ICMP Echo Ignore: Die Digitalisierungsbox BASIC antwortet nicht mehr auf Ping.
ICMP Ignore Broadcast Echo: Die Digitalisierungsbox BASIC antwortet nicht mehr auf Broadcast-Ping.
RIP Defect: Es werden Pakete ignoriert, welche über ein Netzwerk Interface empfangen werden und deren Absender IP-Adresse nicht zu dem hinter dem Netzwerk-Interface befindlichen Subnetz passen.
TCP ECN: Optimiert TCP-Verbindungen, die zu oder von dem IAD selbst aufgebaut werden (GUI, TR069, etc.).
TCP Handshake Timeout: Wenn eine Verbindung nicht richtig aufgebaut wurde, dann verbleibt diese so viele Sekunden noch im Connection Tracking der Firewall.
TCP Fin Timeout: Wenn eine Verbindung nicht richtig abgebaut wurde, dann verbleibt sie so viele Sekunden noch im Connection Tracking der Firewall.
TCP/IP Conntrack Timeout: Nachdem eine TCP-Verbindung nach außen aufgebaut wurde, ist es so viele Sekunden lange noch erlaubt, dass Pakete die zu dieser Verbindung gehören, eingehend akzeptiert werden.
UDP/IP Conntrack Timeout: nachdem eine UDP-Verbindung nach außen aufgebaut wurde ist es so viele Sekunden lange noch erlaubt, dass Pakete, die zu dieser Verbindung gehören, eingehend akzeptiert werden.
ICMP Rate Limit: Timer in Millisekunden, die mindestens vergehen müssen, bis eine erneute ICMP-Nachricht an einen bestimmten Host gesendet wird.
TCP Syn Retries: Max. Anzahl, wie oft eine SYN-Nachricht erneut versendet wird, bevor der Verbindungsaufbau als nicht erfolgreich abgebrochen wird.
TCP Syn Ack Retries: Max. Anzahl, wie oft eine SYN-ACK-Nachricht erneut gesendet wird, bevor die aufgebaute Verbindung abgebrochen wird.
Netzwerk-Zonen konfigurieren
Menü: Sicherheit | Firewall | Zonen-Konfiguration
Hier finden Sie einen Überblick über vorkonfigurierte Zonen. Eine Zone kann immer nur eine Schnittstelle enthalten. Die Policy einer jeden Zone beschreibt, wie mit Datenpaketen verfahren wird, für welche keine extra Regeln existieren. NAT (Network Address Translation) erlaubt es Ihnen, die IP-Adresse Ihres PCs durch die IP-Adresse der Digitalisierungsbox BASIC zu ersetzen.
ICMPv6-Filter
Hier konfigurieren Sie die ICMPv6-Filter, für die ein- und ausgehenden Pakete des ICMPv6-Protokolls genutzt werden. Folgende Filter sind auswählbar:
destination-unreachable: Datenpaket konnte nicht ausgeliefert werden.
packet-too-big: Datenpaket konnte nicht ausgeliefert werden, da es größer als erlaubt ist.
parameter-problem: Beim Verarbeiten eines Datenpaketes ist ein Fehler aufgetreten und dieses wurde verworfen.
time-exceeded: Das Datenpaket konnte nicht zugestellt werden, da es sich entweder in einer Endlosschleife befindet oder die Anzahl der erlaubten Zwischenstationen überschritten wurde.
router-solicitation: Eine 'router-advertisement'-Nachricht wird von einem Client angefordert.
router-advertisement: Der Router verteilt IP-Adressen und Zusatzinformationen.
neighbor-solicitation: Anfrage nach der MAC-Adresse zu einer IP-Adresse.
neighbor-advertisement: Senden der MAC-Adresse zu einer IP-Adresse als Antwort auf eine ‚neighbor-solicitation‘-Nachricht.
redirect: Information, dass es eine bessere Zwischenstation zur Erreichung eines bestimmten Zieles gibt.
Eintrag bearbeiten
Zum Bearbeiten einer bereits eingerichteten Zone klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♦, um den Bildschirmdialog Eintrag bearbeiten zu öffnen.
Die Policy einer jeden Zone beschreibt, wie mit Datenpaketen verfahren wird, für welche keine extra Regeln existieren.
Name: Bezeichnung der Internetverbindung
NAT: Network Address Translation ersetzt die lokale IP-Adresse des Netzwerkgerätes mit der öffentlichen IP-Adresse der Digitalisierungsbox BASIC. Dies ist z. B. notwendig, wenn das Netzwerkgerät eine private IP besitzt, Sie aber mit Servern im Internet kommunizieren wollen. Diese Funktion ist nur für IPv4 Verbindungen verfügbar!
ICMPv4-Filter
Ping an WAN-Schnittstelle aus dem Internet erlauben: ICMP dient zum Austausch von Fehler- und Informationsmeldungen. Da diese Funktion aber auch für Angriffe im Netzwerk missbraucht werden kann, kann diese Option explizit aktiviert werden.
ICMPv6-Filter
Sie können ein- und ausgehende Pakete des ICMPv6-Protokolls generell erlauben oder verbieten.
Ping an WAN-Schnittstelle aus dem Internet erlauben: Wird diese Funktion aktiviert, so können aus dem Internet an das Netzwerk IC-MPv6-Nachrichten gesendet und akzeptiert werden.
Ping an Endgeräte im LAN aus dem Internet erlauben: Wird diese Funktion aktiviert, so können aus dem Internet an die Endgeräte im lokalen Netzwerk ICMPv6-Nachrichten gesendet und akzeptiert werden.
MAC-Adressfilter einrichten
Menü: Sicherheit | MAC-Adressfilter | 2.4 GHz und 5 GHz
Um das interne Netzwerk (Heimnetz) und den Internetzugang vor unbefugter Benutzung zu schützen, können Sie die Anmeldung am internen Netzwerk für bestimmte Geräte per WLAN beschränken. Dies geschieht über eine Liste erlaubter Geräte mit einer eindeutigen Erkennung der Hardware über die sogenannte MAC-Adresse. Diese Adresse finden Sie meist auf einem Etikett oder im Konfigurationsmenü des Gerätes.
Möchten Sie der Liste ein Netzwerkgerät hinzufügen, klicken Sie Neu. Da sich bei aktiviertem DHCP-Server automatisch alle Netzwerkgeräte mit der MAC-Adresse an der Digitalisierungsbox BASIC anmelden, können Sie die angemeldeten Geräte in der Liste der angeschlossenen Geräte sehen. Wählen Sie das gewünschte Gerät aus. Sowohl die MAC-Adresse als auch die Bezeichnung des Netzwerkgerätes werden in den Feldern automatisch ausgefüllt. Klicken Sie Speichern.
Sie gelangen nun wieder zum Bildschirmdialog MAC-Adressen-Filter. In der Liste werden Ihnen alle konfigurierten MAC-Adressen der Netzwerkgeräte angezeigt.
ACHTUNG
Bitte legen Sie als erste MAC-Adresse die des Computers fest, von dem Sie die Digitalisierungsbox BASIC konfigurieren. Falls Sie ein anderes Netzwerkgerät zuerst auswählen, können Sie nur von diesem die Digitalisierungsbox BASIC konfigurieren.
Um die Zugangskontrolle für die konfigurierten Geräte zu aktivieren, müssen Sie noch die Option MAC-Adressfilter für folgende Geräte aktivieren auf aktiv setzen. Über Zugangsregel für registrierte MAC-Adressen können Sie auswählen, ob sich die konfigurierten Endgeräte am Netzwerk anmelden dürfen
(Zulassen) und sich somit kein unregistriertes Gerät anmelden kann, oder ob diese Geräte keinen Zugang zum Netzwerk erhalten sollen (Zurückweisen), während sich beliebige nicht registrierte Geräte mit dem Netzwerk verbinden dürfen.
Möchten Sie eine Liste von der Digitalisierungsbox BASIC bekannten MAC-Adressen in den MAC-Adressfilter übernehmen, so wählen Sie die entsprechende Option:
Gegenwärtig verbundene Funkteilnehmer: alle aktuell im 2.4 GHz und 5 GHz-Frequenzband mit der Digitalisierungsbox BASIC verbundenen Endgeräte.
Per DHCP verbundene Funkteilnehmer: alle aktuell im 2.4 GHz und 5 GHz-Frequenzband mit der Digitalisierungsbox BASIC verbundenen Endgeräte, denen eine IP-Adresse per DHCP zugewiesen wurden. Ausgenommen sind verbundene Endgeräte mit einer statischen IP-Adresse.
MAC-Adressfilter des 2.4-/5 GHz-Frequenzbandes: Einträge aus dem MAC-Adressfilter des anderen Frequenzbandes.
Alle bekannten Funkteilnehmer und MAC-Adressfilter: alle aktuell mit der Digitalisierungsbox BASIC verbundenen Funkteilnehmer, ehemals verbundene Funkteilnehmer, bei denen die Vergabedauer noch nicht abgelaufen ist, und welche sich im MAC-Adressfilter des anderen Frequenzbandes befinden.
Klicken Sie anschließend auf die Schaltfläche Eintragen.
Mit der Schaltfläche Speichern aktivieren Sie die Einstellungen in der Digitalisierungsbox BASIC.
UPnP-Einstellungen definieren
Menü: Sicherheit | UPnP | Einstellungen
Universal Plug-and-Play (UPnP) stellt dem Internet Gateway Device Protokoll (IGD) eine einfache Möglichkeit zur Verfügung, Ports zu öffnen und Anfragen aus dem Internet an einen Rechner weiterzuleiten.
Solche Weiterleitungen werden z. B. für Datentransfers bei Instant- Messaging- Programmen und Filesharing (z. B. Skype, eMule) benötigt. Weiterhin ermöglicht UPnP die Erkennung und Integration neuer Hardware sowie die Verteilung von Multimediainhalten in einem lokalen Netzwerk.
Das Internet Gateway Device (IGD) stellt Statusinformation über Ihre Digitalisierungsbox BASIC im Heimnetz zur Verfügung, z. B. die öffentliche (externe) IP-Adresse sowie existierende Portweiterleitungen und erlaubt UPnP-Clients das Hinzufügen und Entfernen von Portweiterleitungen.
Mit den Optionen Aktivieren von UPnP IGD Statusinformationen und Aktivieren von UPnP IGD Port-Weiterleitungen legen Sie fest ob nur Statusinformationen (Standard = aktiviert) im Netzwerk bereitgestellt und ergänzend dazu auch IGD Port-Weiterleitungen verwendet werden dürfen.
ACHTUNG
Durch die automatische Konfiguration der Ports ist, abhängig vom Betriebs-system des angeschlossenen Computers, ein potentielles Sicherheitsrisiko gegeben. Damit kann die Firewall der Digitalisierungsbox BASIC durch ein, auf einem Computer gelangtes Schadprogramm, deaktiviert werden.
UPnP-Port-Freigaben anzeigen
Menü: Sicherheit | UPnP | Port-Freigaben
In diesem Bildschirmdialog werden eingerichtete UPnP Port-Weiterleitungen angezeigt. Das Einrichten von Port-Freigaben wird im Kapitel Port-Freigaben beschrieben.
System
Zugangsschutz und Benutzerverwaltung konfigurieren (*)
Einstellungen für die Systemzeit definieren
▶ Konfiguration sichern (*)
Gerät rücksetzen (*)
▶ Firmware aktualisieren
Betriebsart
▶ Fernverwaltung konfigurieren
▶ Provider Support konfigurieren
▶ Diagnosemöglichkeiten (*)
▶ Schnittstellen-Daten analysieren
▶ Schnittstellen-Daten analysieren
▶ QoS-Klassen erstellen
Regeln erstellen
Statistiken
Rechtliche Informationen ( siehe Open Source Lizenzhinweis )
▶ Sitemap verwenden (*)
(*) Im Standard-Modus verfügbar.
Einstellungen für die Systemzeit definieren
Menü: System | Systemzeit
Datum und Uhrzeit der Digitalisierungsbox BASIC werden automatisch über einen Zeitserver synchronisiert. Der in der Liste als erster eingetragene Zeitserver übernimmt diese Aufgabe, wobei der zweite eingetragene Zeitserver bei Ausfall des Ersten aktiv wird. Nach erfolgreicher Erkennung des Telekom-Anschlusses sind die Zeitserver ntp1.t-online.de und de.pool.ntp.org werkseitig konfiguriert.
Aktualisierungsintervall: Wählen Sie den gewünschten Wert aus der Dropdown-Liste.
Liste der eingerichteten Zeitserver: Sie können maximal zwei Zeitserver in die Liste eintragen. Befinden sich zwei Zeitserver in der Liste, so müssen Sie einen entfernen, um einen neuen Zeitserver aufzunehmen. Mit Neu können Sie einen Zeitserver in die Liste aufnehmen - vorhandene Einträge können Sie mit dem Stiftsymbol ändern. Wählen Sie aus der Dropdown-Liste das NTP-Interface, über das die Verbindung zum Zeitserver hergestellt werden kann. Speichern Sie anschließend die korrekten Einstellungen.
Einstellen der Zeitzone: Werkseitig ist die Zeitzone auf GMT+1:00 eingestellt. Dies entspricht dem Wert für Deutschland.
Klicken Sie Speichern.
Firmware aktualisieren
Menü: System | Firmware-Update
HINWEIS
Das Firmware-Update unterbricht alle laufenden Telefongespräche und Internetverbindungen. Während des Ladens und dem Aktualisierungsvorgang blinkt die Power-LED rot.
Das Firmware-Update dauert ca. 3 Minuten. Solange der Updateprozess nicht abgeschlossen ist, dürfen Sie die Digitalisierungsbox BASIC nicht ausschalten, das Netzgerät nicht abstecken und die DSL-Verbindung nicht unterbrechen.
Steht eine neue Firmware-Version zur Verfügung, so wird dies in einem Popup-Fenster angezeigt, und Sie haben die Möglichkeit, das Update sofort oder zu einem späteren Zeitpunkt auszuführen.
Unter Online-Update haben Sie die Möglichkeit, über die Schaltfläche Prüfen direkt online nach einer neuen Firmware-Version zu suchen und diese automatisch zu installieren.
Für das manuelle Laden einer neuen Firmware, müssen Sie zunächst eine neue Version der Firmware über das Internet herunterladen. Danach können Sie die lokal gespeicherte Firmware-Datei (*.bin) über die Schaltfläche Durchsuchen auswählen. Bestätigen Sie im Anschluss das Laden der neuen Firmware mit der Schaltfläche Aktualisieren.
Betriebsart
Menü: System | Betriebsart
Im Auslieferungszustand arbeitet das Gerät im Router-Modus. Sie können das Gerät bei Bedarf in den Modem-Modus versetzen, wenn es nur noch als DSL-Modem eingesetzt werden soll. Diesen Modus benötigen Sie für ein nachgeschaltetes Gerät (z.B. einen anderen Router, PABX, Firewall), welches über kein integriertes DSL-Modem verfügt. Weitere Informationen im Kapitel
Modem-Modus aktivieren
Fernverwaltung konfigurieren
Menü: System | Fernverwaltung
In diesem Bildschirmdialog können Sie die Fernverwaltung die Digitalisierungsbox BASIC aktivieren. Wenn Sie die Option Gerätekonfiguration über folgende IPv4-Adresse erlauben und/oder Gerätekonfiguration über folgende IPv6-Adresse erlauben setzen, können Sie über das Internet die Konfiguration der Digitalisierungsbox BASIC starten. Mit Adresse des PCs (IP-Adresse), Port Nummer und Zone können Sie die Zugriffsmöglichkeiten, für aus der Ferne zugreifende Computer einschränken.
ACHTUNG
Wenn Sie als IP-Adresse 0.0.0.0 (IPv4) bzw ::0 (IPv6) eingeben, können Sie von jeder IP-Adresse über das Internet auf die Digitalisierungsbox BASIC zugreifen.
Provider Support konfigurieren
In diesem Bildschirmdialog können Sie die erweiterte Fernverwaltung der Digitalisierungsbox BASIC aktivieren. Wenn Sie die Option Automatische Konfiguration... und/oder Automatische Firmware-Updates aktivieren setzen, kann ein automatischer Support durch den Provider erfolgen. Damit kann die Digitalisierungsbox BASIC durch den Provider automatisch mit den erforderlichen Daten für die Konfiguration oder mit Firmware-Updates versorgt werden. Es wird empfohlen, diese Optionen zu verwenden, falls der Provider den automatischen Support der Digitalisierungsbox BASIC unterstützt.
Die korrekte Einstellung ist auch für den Ablauf der Konfiguration im Einrichtungsassistenten (siehe Konfiguration) relevant.
ACHTUNG
Es wird dringend empfohlen, diese Einstellungen nicht zu verändern.
Schnittstellen-Daten analysieren
Menü: System | Diagnose | Paket-Tracer
Hier können Sie einen Mitschnitt von Paket-Statistiken auf einer beliebigen Schnittstelle der Digitalisierungsbox BASIC aktivieren und in einer Datei speichern. Wählen Sie dazu in der Dropdown-Liste Verbindungsart die entsprechende Schnittstelle aus und klicken Beginn. Um den Trace zu Beenden klicken Sie auf Ende. Sie erhalten automatisch die Möglichkeit, den Speicherort zu bestimmen, sobald Traffic über die ausgewählte Schnittstelle gesendet wird. Anschließend können Sie die Daten lokal einsehen und analysieren.
QoS-Einstellungen aktivieren
Menü: System | QoS | Einstellungen
Die Quality of Service (QoS) ist die Dienstgüte von Diensten für den Datenverkehr und beschreibt die Güte eines Kommunikationsdienstes. Hier können Sie die QoS-Einstellungen auf Ihrem Gerät aktivieren. Erst wenn QoS aktiviert ist, werden erstellte Klassen und Regeln im System wirksam. Weitere Informationen finden Sie unter QoS-Klassen erstellen und Regeln erstellen.
HINWEIS
Die Voreinstellungen sollten nur deaktiviert werden, wenn dies dringend erforderlich ist, da der Sprachdienst davon abhängt.
QoS-Klassen werden nur wirksam, wenn entsprechende QoS-Regeln erstellt wurden.
Der Bandbreitenunterschied zwischen LAN und WAN kann die Übertragungsqualität von Netzwerkanwendungen wie Sprache, Spiele oder VPN deutlich herabsetzen. Mit der QoS-Funktion können Sie den Datenverkehr dieser Anwendungen (Art des Datenverkehrs) klassifizieren und Übertragungsgeschwindigkeiten reservieren (Diffserv = differentiated services).
Wenn Sie diese Funktion verwenden möchten, wählen Sie die Option QoS-Einstellungen aktivieren.
QoS-Klassen erstellen
Menü: System | QoS | Klassen erstellen
Möchten Sie für das Heimnetz das Leistungsmerkmal QoS einrichten, klicken Sie auf Neu. In der Übersicht werden bereits eingerichtete QoS-Einstellungen angezeigt. Zum Bearbeiten einer bereits eingerichteten QoS-Einstellung klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♩.
Im neuen Bildschirmdialog Bearbeiten von Klassen für den Datenverkehr können Sie QoS-Klassen erstellen bzw. bearbeiten. Geben Sie dazu die DSCP-Klasse an. Sie können zwischen Prio-Bit und DSCP zur Angabe der Klassifizierung wählen:
DSCP: Bei der Auswahl von DSCP stehen Ihnen folgende Klassen vier Hauptgruppen zur Verfügung:
- BE
Weiterleitung nach jeweils bester Möglichkeit.
- AFxy
Zugesicherte Weiterleitung ermöglicht die Übermittlung von vier voneinander unabhängigen Klassen. Innerhalb einer Klasse kann ein IP-Paket eine von drei verschiedenen Prioritätsstufen zugesichert werden.
- CSx
Die Class Selector (CS) Einstellungen dienen zur Abwärtskompatibilität mit dem im veralteten Type of Service (ToS) basierten QoS verwendeten IP-Prioritätsfeld (IP Precedence) und werden ebenfalls zur Datenstrompriorisierung genutzt.
- EF
Durch die Express-Weiterleitung erhalten Sie die kleinste Verzögerung, die geringsten Schwankungen und den kleinstmöglichen Übertragungsverlust an Datenpaketen.
Prio-Bit: Haben Sie Prio-Bit ausgewählt, dann können Sie eine Priorität von 0 - 7 bestimmen, wobei der Wert 7 die höchste Priorität hat. Diese Einstellungen entsprechen den CSx-DSCP-Klassen.
Reservieren Sie für die gewählte DSCP-Klasse den gewünschten Prozentsatz der gesamten zur Verfügung stehenden Bandbreite. Kann dieser Wert bei Bedarf überschritten werden (nur wenn andere Dienste die Ressourcen nicht brauchen) wählen Sie die Option Mehr erlauben. Mit Aktivieren ist die gewählte DSCP-Klasse aktiv. Klicken Sie Speichern. Sie gelangen wieder zur QoS-Übersicht.
Damit die konfigurierten DSCP-Klassen wirksam werden, wählen Sie die Option Klassen für den Datenverkehr aktivieren und klicken Speichern.
Regeln erstellen
Menü: System | QoS | Regeln erstellen
In diesem Bildschirmdialog konfigurieren Sie Klassifizierungsregeln. Sie markieren damit ausgehende Datenpakete mit DSCP-Klassen.
Zum Erstellen einer neuen Regel klicken Sie auf Neu. Bereits eingerichtete Regeln werden in der Übersicht angezeigt. Zum Bearbeiten einer bereits eingerichteten Regel klicken Sie am Ende der Übersicht auf das jeweilige Stiftsymbol ♦.
Geben Sie eine nähere Bezeichnung der Regel ein. Wählen Sie unter Art des Datenverkehrs die entsprechende Anwendung aus.
Soll sich die Regel auf ein oder mehrere Netzwerkgeräte beziehen, klicken Sie die Schaltfläche Erweitert. Wählen Sie bei Lokale IP-Adresse und Remote
Adresse aus, ob es sich um ein oder mehrere Netzwerkgeräte handelt. Geben Sie in den neu erschienen Eingabefeldern die entsprechenden Angaben ein (MAC-Adresse, Gerät, IP-Adressbereich, IP-Subnetz). Unter Gerät ist die verwendete Digitalisierungsbox BASIC zu verstehen.
In der Dropdown-Liste Verknüpfen mit Weiterleitungsgruppe wählen Sie die Diffserv-Weiterleitungsgruppe aus. Klicken Sie Speichern.
Statistiken
Menü: System | QoS | Statistiken
Dieser Bildschirmdialog zeigt eine Statistik des Datenverkehrs der Diffserv-Weiterleitungsgruppen der vergangenen 12 Stunden an. Diese wird automatisch alle 5 Minuten aktualisiert.
Über die Schaltfläche Aktualisieren können Sie die Daten auch manuell auf den neuesten Stand bringen.
Modem-Modus aktivieren
Bei Auslieferung befindet sich das Gerät im Router-Modus.
Ihre Digitalisierungsbox BASIC verfügt jedoch über die Möglichkeit, als DSL-Modem eingesetzt zu werden, wobei alle Datenpakete vom DSL-Anschluss auf den Ethernet-Ports LAN2, LAN3, LAN4 ausgegeben werden. Weitere Funktionen Ihres Gerätes wie Telefonie, WLAN, USB stehen im Modem-Modus nicht zur Verfügung.
Den Modem-Modus benötigen Sie für ein nachgeschaltetes Gerät (z. B. ein anderer Router, PABX, Firewall), welches über kein integriertes DSL-Modem verfügt.
Der Internetzugang (PPPoE-Abschluss/Routing-Funktion) wird dann über das nachgeschaltete Gerät realisiert. Ihre Zugangsdaten für den Internetzugang geben Sie bitte in diesem Gerät ein. Eine Konfiguration der Digitalisierungsbox BASIC ist nicht erforderlich.
Im Modem-Modus ist die LAN-Belegung wie folgt:
LAN1: Der Zugang zur Bedienoberfläche Ihres Gerätes erfolgt nur über diesen Ethernet-Port
LAN2, LAN3, LAN4: Das nachgeschaltete Endgerät schließen Sie bitte an einen dieser Ethernet-Ports Ihres Gerätes an.
Sie können die Digitalisierungsbox BASIC in den Modem-Modus schalten, indem Sie entweder
- die beiden Taster WLAN und WPS gleichzeitig während des Anschaltens des Gerätes und anschließend ca. 10 Sekunden weiter gedrückt halten, bis die LED Info grün blinkt.
- über die Bedienoberfläche unter System | Betriebsart in der Ansicht EXPERTE
Sie erkennen den Modem-Modus an der grün leuchtenden LED Info.
HINWEIS
Beim Umschalten in den Modem-Modus gehen alle bisherigen Einstellungen verloren. Es empfiehlt sich gegebenenfalls, die vorgenommenen Einstellungen zu sichern (Kapitel Konfiguration sichern).
Ein Umschalten in den Router-Modus ist nur über ein Rücksetzen des Gerätes in den Auslieferungszustand möglich (Kapitel Auslieferungszustand wiederherstellen sowie Gerät rücksetzen).
Befindet sich die Digitalisierungsbox BASIC im Modem-Modus, so haben Sie über die Bedienoberfläche nur Zugang zu folgenden Menüpunkten:
Menü: Übersicht
| Menü: DSL-Status | ► Statusübersicht der DSL-Verbindung anzeigen |
| Menü: System | Zugangsschutz | ► Zugangsschutz und Benutzerverwaltung konfigurieren |
| Menü: System | Gerät rücksetzen | ► Gerät rücksetzen |
Menü: System | Firmware-Update ▶ Firmware aktualisieren
Bedeutung der LEDs im Modem-Modus
① Power
grün an Netzspeisung vorhanden.
grün blin- Gerät wird nach Einschalten kend oder Rücksetzen initialisiert.
rot an Gerätefehler, z. B. Fehler bei Selbsttest erkannt.
rot blinkend Neue Firmware wird geladen. Bitte warten Sie.
aus Netzspeisung nicht vorhanden
② DSL
an DSL-Verbindung erfolgreich aufgebaut.
- langsam DSL-Verbindung wird aufge-
blinkend baut oder Synchronisation fehl-
geschlagen, z. B. DSL-Kabel
nicht gesteckt oder DSL nicht
verfügbar.
schnell DSL-Synchronisation wird blinkend durchgeführt.
aus DSL-Schnittstelle nicht aktiviert
③ WAN
aus WAN(LAN4) im Modem-Modus nicht unterstützt
④ INET
aus Gerät arbeitet im Modem-Modus
⑤ TEL
aus Internet-Telefonie wird im Modem-Modus nicht unterstützt
⑥ WLAN 2.4G
aus WLAN wird im Modem-Modus nicht unterstützt
⑦ WLAN 5G
aus WLAN wird im Modem-Modus nicht unterstützt
⑧ LAN 1-4
an ETH-LAN-Verbindung hergestellt.
- blinkend Datenübertragung über die ETH-LAN-Verbindung.
aus Kein Endgerät angeschlossen.
⑨ Info
an Gerät im Modem-Modus-Betrieb
blinkend Gerät hat erfolgreich in den für 10 Sek. Modem-Modus gewechselt
Auslieferungszustand ist Router-Modus, siehe Bedeutung der LEDs im Standard-Modus (Router)
Technische Daten
VDSL2-Schnittstelle
ITU-T G.993.2
■ Vectoring support (G.vector/G.993.5)
■ Profil 35b support (Super Vectoring)
■ ADSL, ADSL2, ADSL2+ kompatibel
■ Annex B/J, U-R, DT-AG 1TR112
■ Frequenzplan: 998 (997), Profile 8 MHz...35 MHz
■ VDSL2-Datenübertragungsrate bis zu 300 Mbit/s
Telefonie-Schnittstellen
2 x a/b für analoge Endgeräte (TAE und RJ11)
1 x ISDN (intern) für max. 8 Endgeräte (RJ45)
Normalspeisung bis zu 4,5 W
■ Zusätzliche Klemmleisten für die Hausverkabelung
■ HD-Telefonie über VolP
Bis zu 4 VolP-Telefone per LAN und WLAN
WAN over Ethernet (WANoETH)
Konfigurierbarer Gigabit-Ethernet-Port zum Anschluss eines externen Modems oder Betrieb hinter einem Router
Lokales Netzwerk (LAN)
■ Switch mit 4 Gigabit-Ethernet-Ports bzw. 3 Gigabit-Ethernet-Ports + 1 WANoETH-Port
■ MDI/MDIX, Autonegotiation
Drahtloses Netzwerk (WLAN)
■ 802.11 ac/b/g/n bis 1700 Mbit/s (brutto)
■ 4 externe Antennen (echtes MU-MIMO 5 GHz)
■ 2 interne Antennen (MIMO 2,4 GHz)
2,4 GHz und 5 GHz concurrent mode
■ Getrennte WLAN- und WPS-Taster
Networking - Anwendungen
DHCP Server/Client
■ Network Time Protocol (NTP)
DNS Server/Proxy, Dynamic DNS
USB (Universal Serial Bus)
2 x USB-Host 2.0-Schnittstelle, Speisung jeweils 500 mA
IPv6-Features
■ SIP-konform nach RFC 3261 V2.0
■ Verwalten von bis zu 10 Internet-SIP-Accounts
PBX-Funktionalität (interne Rufe, Wahlregeln, Wahlsperren, Ruflisten)
Interne TK-Anlage für bis zu 2 analoge, 2 ISDN- und 4 IP-Telefone
- bis zu 8 externe parallele Gespräche möglich
■ Unterstützung von Dienstmerkmalen (CLIP, CLIR, CFx, CW, CH, 3PTY, CCxx, 64k clear channel)
■ Codecs: G.711 α-law/μ-law, G.722, HD-Voice, Clearmode
■ Voice Activity Detection, Comfort Noise Generation
Fax: G.711 pass-through, T.38
Echokompensation: G.168-kompatibel
DTMF: in-band, out-of-band und SIP-Info
■ Queuing, Rate Limiting
■ DiffServ/ToS und 802.1p/q Unterstützung
Sicherheit
■ Integrierte SPI-Firewall
■ PAP/CHAP Authentication
■ WLAN: WPA- und WPA2-Verschlüsselung
Management
■ Web-basierendes Gerätemanagement
■ TR-069/TR-104 remote management
■ TR-069 und Web-basierendes Firmware-Upgrade
Allgemeine Daten
■ Abmessungen (B x H x T): 270x 190 x 70mm
Gewicht, ohne Zubehöhr: 600g
■ Steckernetzteil 12V DC/3A
■ Tischgerät, Wandmontage möglich
■ LED-Anzeigen/Buchsen sind TR-068 konform
Umweltbedingungen
Lagerung: ETSI EN 300 019-1-1: Klasse 1.2 (wettergeschützt, nicht temperaturüberwachte Lagerorte) Temperatur: -25 °C bis 55 °C, Luftfeuchte: 10 % rF bis 95 % rF
Transport: ETSI EN 300 019-1-2: Klasse 2.2 (sorgfältiger Transport) Temperatur: -40 °C bis 70 °C, Luftfeuchte: 0 % rF bis 95 % rF
Betrieb: ETSI EN 300 019-1-3: Klasse 3.1 (temperaturüberwachte Räume) Temperatur: 5 °C bis 40 °C, Luftfeuchte: 5 % rF bis 85 % rF ohne Kondensation
Open Source Lizenzhinweis
Dieses Produkt enthält Software, die unter der Open Source Code Licenses lizenziert ist und Ihnen unter den Bedingungen dieser Lizenzen zur Verfügung gestellt wird. Eine Kopie des Lizenztextes finden Sie in der Bedienoberfläche des Gerätes im Menüpunkt System | Rechtl. Informationen | Lizenz.
Im Internet finden Sie den Lizenztext unter www.zyxel.de.
Sie können von uns innerhalb von drei Jahren ab Inverkehrbringen des Firmware-Releases eine vollständige maschinenlesbare Kopie des Quelltextes erhalten, in dem Sie uns unter support@zyxel.de kontaktieren.
Rücknahme
Das Produkt ist mit einem WEEE-Symbol markiert. Dies bedeutet, dass benutzte elektrische und elektronische Produkte nicht über den Hausmüll entsorgt werden dürfen. Bringen Sie das Gerät zur Sammelstelle Ihres kommunalen Entsorgers (z. B. Wertstoffhof) und leisten so einen aktiven Beitrag zum Umweltschutz.
WEEE-Reg.Nr. DE71587309
ACHTUNG
Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist. Sie können die personenbezogenen Daten dauerhaft löschen, indem Sie den Auslieferungszustand wiederherstellen. Siehe Auslieferungszustand wiederherstellen.
EU-Konformität
Hiermit erklärt Zyxel Communications Corporation, dass die Digitalisierungsbox BASIC den Richtlinien 2014/53/EU (RED),
2009/125/EC (ErP) und
2011/65/EU (RoHS) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.zyxel.eu/euconf
Stichwortverzeichnis
A
Altgeräte entsorgen 150
Anklopfen 66, 82
Anrufmonitor 122
Anrufweiterschaltung 62
Anschlüsse 14
Aufbau des Bildschirmdialogs 69, 73, 106
Auslieferungszustand 59
mit Bedienoberfläche 102
mit Reset-Taster 60
Netzwerkeinstellungen 124
B
Benutzerverwaltung 100
Busy on Busy 79
C
CFB 62
CFNR 62
CFU 62
CLIP 61
CLIR 61
CW 66
D
Dateiserver 128
Datenschutz 150
DHCP-Server 125
Diagnosemöglichkeiten 103, 141
DNS Relay 109, 110
Dreierkonferenz 66
DynDNS 108
E
EU-Konformität 150
Expertenansicht 69
F
Fernverwaltung 140, 141
Feste IP-Adresse 126
Firewall 131, 132, 134, 135, 136, 137, 138
Regeln 132, 134, 135, 136, 137, 138
Firmware-Update 140
Format IP-Adresse wählen 98
G
Glasfaseranschluss 30
GRUU 116
H
Halten und Rückfrage 62, 63
Hinweise 4
|
Installation 16
IP-Adresse 124
IP-Telefone 44
IPTV 112
K
Keep-Alive 116
Konfiguration 24
Konfiguration sichern 101
Kurzwahlen 84
L
LAN Einstellungen 123
LEDs
Im Modem-Modus 147
Im Standard-Modus 15
Leistungsmerkmale
Anklopfen 66
Dreierkonferenz 66
Halten und Rückfrage 63
Rufumleitung 62
Letzte Gespräche 74
Lieferumfang 13
Lizenzhinweis 149
Loadbalancing konfigurieren 111
LTE-Backup 32,107
M
MAC-Adressen-Filter 136
Medien-Server 129
Modem-Modus 145
Montage 13
N
Nachtschaltung 118
NCID 122
Netzwerkeinstellungen 124
Neu starten
mit Bedienoberfläche 102
mit Reset-Taster 60
O
Open Source Code 149
P
Passwort einrichten, ändern, löschen 100
PBX-Mode 114
Port-Weiterleitung 98
PPPoE Pass Through 107
Q
QoS 142, 143, 144
R
Reset 59
Reset-Taster 59
Rücknahme 104, 150
Rufnummernunterdrückung 61
Rufsperren 119
S
Schaltflächen 71
Sicherheitshinweise 11
Sichern
Konfiguration 101
Zugangsschutz 100
SIP-Trunk 52
Sitemap 103
Softphone 44
SSID (Funknetzname) 86, 90
Standardansicht 69
Systemmeldungen 103
Systemzeit 139
T
Tasten 14
Technische Daten 148
Telefonie einrichten 74
U
Umweltbedingungen 149
UPnP 137
USB
Geräte anschließen 55
Geräte anzeigen, bearbeiten 96
V
Verkabelung 16
VoIP
Anbieter einrichten 76
Rufnummer einrichten 78
Telephone verwenden 44
W
Wahlregeln 119
Wandmontage 13
WANoETH 30
Warnungen 4
Wecker 117, 118
Werkseinstellungen 59, 60
WLAN
SSID (Funknetzname) 86, 90
WEP-Verschlüsselung 89
Z
Zonen Konfiguration 135
Zugangsdaten 24, 100
Internet 106
Zugangsschutz 100
Zurücksetzen 59
Zwangstrennung 108
Bedienungsanleitung
Digitalisierungsbox BASIC
Ausgabe: 02.00
Stand: 15. Januar 2019
Hersteller
Besuchen Sie uns im Internet
www.zyxel.de
- Bedienungsanleitung Digitalisierungsbox BASIC
- Herzlich willkommen
- Funktionalität Ihrer neuen Digitalisierungsbox BASIC
- Kurzbeschreibung
- Konventionen für Symbole und Hervorhebungen
- WARNUNG
- VORSICHT
- ACHTUNG
- HINWEIS
- Symbole und Hervorhebungen
- Inhaltsverzeichnis
- Einführung....10
- Anschlüsse und LED-Anzeigen 14
- Verkabelung 16
- Konfiguration 24
- Individuelle Aufgaben....33
- Heimnetzwerk (WLAN) einrichten....34
- Heimnetzwerk (LAN) erweitern 41
- Interne Telefonanlage verwenden 42
- IP-Telefone verwenden 44
- Anrufbeantworter verwenden 46
- Fax verwenden 47
- ISDN-Anschluss verwenden....48
- SIP-Trunk verwenden....52
- USB-Geräte verbinden....55
- Persönliche Cloud mit Dynamic DNS 56
- Gerät per Taster zurücksetzen ....59
- Funktionen über das Telefon aktivieren 61
- Bedienoberfläche für die Konfiguration....67
- Gerätepasswort 68
- Aufbau der Bedienoberfläche....69
- Ansichtsmodus 69
- Konfiguration im Standard-Modus 73
- Konfiguration im Experten-Modus....105
- Internet....106
- Telefonie....113
- Netzwerk 123
- Sicherheit....131
- System....139
- Modem-Modus aktivieren ....145
- Stichwortverzeichnis....151
- Einführung
- Voraussetzungen
- Sicherheitshinweise
- Lieferumfang
- Wandmontage
- Anschlüsse und LED-Anzeigen
- Bedeutung der LEDs im Standard-Modus (Router)
- ① Power
- ② DSL
- ③ WAN
- ④ INET
- ⑤ TEL (Telefonie)
- ⑥ WLAN 2.4G
- ⑦ WLAN 5G
- ⑧ LAN1-LAN4
- ⑨ Info
- Verkabelung
- DSL anschließen
- Verkabelung an einem IP-basierten Breitbandanschluss (DSL)
- Analoge Telefone anschließen
- ISDN-Telefone anschließen
- IP-Telefone per LAN anschließen
- Telefon-Direktverdrahtung über Anschlussklemmen
- Computer über LAN-Buchsen anschließen
- Stromversorgung anschließen
- Konfiguration
- Ablauf
- Vollautomatische Konfiguration
- Halbautomatische Konfiguration
- Manuelle Konfiguration
- Wechsel der Tarifoption
- Konfiguration bei Glasfaseranschluss
- Abbildung 2 Anschlussvariante WAN over Ethernet
- Vorgehensweise
- Beispiel für die Konfiguration an einem Glasfaseranschluss der Deutschen Telekom:
- Konfiguration bei LTE-Backup
- Individuelle Aufgaben
- Heimnetzwerk (WLAN) einrichten
- WPS-Funktion zur WLAN-Verbindung nutzen
- Windows-Gerät mit WPS verbinden
- Gerät mit WPS-Taste verbinden
- Android-Gerät mit WPS verbinden
- Apple-OS X-Gerät mit WPS verbinden
- WPS deaktivieren
- Computer und WLAN-Geräte ohne WPS
- Voraussetzungen:
- i
- Geräte unter Windows 10 verbinden
- Geräte unter Android verbinden
- Apple-OS X-Gerät verbinden
- Heimnetzwerk (LAN) erweitern
- Ablauf:
- Interne Telefonanlage verwenden
- Abbildung 3 Digitalisierungsbox BASIC als Telefonanlage (PBX)
- IP-Telefone verwenden
- IP-Telefon an der Digitalisierungsbox BASIC registrieren
- IP-Telefon an externem Registrar registrieren
- Anrufbeantworter verwenden
- Fax verwenden
- ISDN-Anschluss verwenden
- Zusätzliche ISDN-Telefone verbinden
- ISDN-Telefonanlage am IP-Anschluss verbinden
- SIP-Trunk verwenden
- Eigenschaften
- Vorteile eines SIP-Trunk
- Ablauf: SIP-Trunk einrichten
- Zugangsdaten
- Internet-Zugang einrichten
- Telefonie einrichten
- USB-Geräte verbinden
- Persönliche Cloud mit Dynamic DNS
- Voraussetzung:
- Freigabe testen
- Gerät per Taster zurücksetzen
- Neu starten (Reset)
- Auslieferungszustand wiederherstellen
- Funktionen über das Telefon aktivieren
- Rufnummernunterdrückung
- Anrufweiterschaltung
- Anrufweiterschaltung sofort (CFU)
- Anrufweiterschaltung bei Besetzt (CFB)
- Anrufweiterschaltung bei nicht melden (CFNR)
- Halten, Rückfrage und Makeln
- Vermitteln
- Vermitteln durch Auflegen / Umlegen (ECT)
- Dreierkonferenz
- Anklopfen
- Bedienoberfläche für die Konfiguration
- Gerätepasswort
- Aufbau der Bedienoberfläche
- Ansichtsmodus
- Übersicht
- Statusleiste
- Bedeutung der Symbole
- Hauptmenü
- Bildschirmdialog
- Schaltflächen
- Die Startseite
- Menü: Übersicht
- ANSCHLUSS
- INTERNET
- NETZWERK
- SICHERHEIT
- WLAN 2,4 GHz / WLAN 5 GHz
- TELEFONIE
- SYSTEM
- USB
- Ereignislogbuch
- Konfiguration im Standard-Modus
- Statusübersicht der DSL-Verbindung anzeigen
- Menü: Internet | DSL-Status | Statusübersicht
- Gesprächsprotokoll anzeigen
- Menü: Telefonie | Letzte Gespräche
- Telefonbuchsen der Digitalisierungsbox BASIC (de)aktivieren
- ■ Analoge Telefonbuchsen
- Bandbreitennutzung optimieren
- ■ Verbesserung der Bandbreitennutzung
- Nummernformat für Rufnummern einstellen
- - Nummernformat eingehender Gespräche
- Schnellwahlfunktion aktivieren
- ■ Rufaufbau ausgehender Gespräche
- VoIP-Anbieter einrichten
- ■ Liste der eingerichteten VoIP-Anbieter
- VoIP-Rufnummern einrichten
- MSN-Basierte IP-Telefonie (Standard)
- SIP-Trunk einrichten
- ■ Liste weiterer VoIP-Rufnummern
- Rufnummern einer Leitung zuordnen
- Menü: Telefonie | Rufnummernzuordnung
- Ein- und ausgehende Gespräche den Rufnummern zuordnen
- Leistungsmerkmale für Analog-Telefone aktivieren
- Leistungsmerkmale für ISDN-Telefone aktivieren
- Bus-Typ:
- Kurzwahlnummern einrichten
- Menü: Telefonie | Wahlvorgaben | Kurzwahlen
- WLAN
- Verbundene WLAN-Geräte anzeigen
- WLAN (de)aktivieren
- Menü: WLAN | Einstellungen
- ■ WLAN | Einstellungen
- WLAN-Einstellungen für das 2.4-GHz-Frequenzband prüfen und ändern
- Basisstation
- Einstellungen
- Verschlüsselung
- WLAN-Einstellungen für das 5-GHz-Frequenzband prüfen und ändern
- Kanalbelegung in der Umgebung prüfen
- Menü: WLAN | Kanalbelegung
- WLAN zeitgesteuert aus- und einschalten
- Menü: WLAN | Zeitsteuerung
- Beispiel:
- Grundlegendes zu den USB-Anschlüssen
- Menü: Netzwerk | USB
- Angeschlossene USB-Geräte anzeigen und entfernen
- Menü: Netzwerk | USB | Geräte
- Port-Freigaben
- Menü: Sicherheit | Port-Freigaben
- Zugangsschutz und Benutzerverwaltung konfigurieren
- Menü: System | Zugangsschutz
- Einstellungen zur Anmeldung
- Benutzerverwaltung
- Konfiguration sichern
- Menü: System | Konfiguration sichern
- Gerät rücksetzen
- Gerät neu starten
- Auslieferungszustand der Digitalisierungsbox BASIC
- Diagnosemöglichkeiten
- Menü: System | Diagnose | Systemmeldungen
- Menü: System | Diagnose | Ping-Test
- Sitemap verwenden
- Menü: System | Sitemap
- Einrichtungsassistent
- Bedienungsanleitung
- Konfiguration im Experten-Modus
- Internetzugang einrichten und verwalten
- LTE-Backup über externes Modem
- ■ WANoE-Einstellungen (nur bei WANoETH-Verbindung)
- ■ VLAN-ID (nur bei VLAN-Verbindung)
- Art der Internet-Verbindung
- ■ PPPoE Pass Through
- Tägliche Zwangstrennung
- Erweiterte Internetzugangsdaten anzeigen
- Dynamic DNS einrichten
- DNS Relay konfigurieren
- Menü: Internet | Zusatzfunktionen | DNS Relay
- IPv6-Anbindung über SixXS-Tunnel einrichten
- Statisches Routing einrichten
- NAT-Verknüpfungstabelle anzeigen
- Loadbalancing konfigurieren
- Menü: Internet | Zusatzfunktionen | Loadbalancing
- ■ WAN Schnittstelle auswählen
- Downstream LAN auswählen
- ■ Datenverkehr gezielt über primäres WAN Schnittstelle senden
- ■ Datenverkehr gezielt über sekundäre WAN Schnittstelle senden
- ■ Datenverkehr gleichmäßig über beide WAN Schnittstellen verteilen
- IPTV konfigurieren
- Telefoniemodus einstellen
- - Endgeräte
- - Weckrufe
- - Nachtschaltung
- SIP-Protokoll für gehende Verbindungen definieren
- Overlap-Dialing
- SIP-Protokoll für kommende Verbindungen definieren
- Einstellungen eingehender VoIP-Gespräche
- Nummernformat für Ländercode einstellen
- Internationaler Nummernpräfix
- Datenanrufe aktivieren
- - Datenanrufe
- Betrieb der Digitalisierungsbox BASIC hinter einem Modem
- Bandbreitenmanagement
- Interne Rufnummern (Nebenstellen) eintragen
- Menü: Telefonie | Rufnummern | Nebenstellen
- Analog:
- ISDN:
- IP:
- Export der IP-Nebenstellen für Yealink-Telefone
- Weckrufe einrichten
- Nachtschaltung einrichten
- Wahlregeln einrichten
- Rufsperren einrichten
- Abwurfplatz einrichten
- Menü: Telefonie | Rufumleitungen | Abwurfplatz
- VoIP-Services einrichten
- Menü: Telefonie | VoIP-Services
- Anrufmonitor (NCID)
- Menü: Telefonie | Anrufmonitor (NCID)
- LAN
- Grundlegendes zu LAN, IPv4 und IPv6
- IPv4
- IPv6
- Werkseitige Netzwerkeinstellungen
- Menü: Netzwerk | LAN | Einstellungen
- IP-Adresse/Subnetzmaske LAN
- DHCP-Server LAN
- ■ IPv6-Adressen im LAN verteilen (Router Advertisements)
- Feste IP-Adressen verwenden
- Menü: Netzwerk | LAN | Feste IP-Adressen
- Menü: Netzwerk | LAN | Statisches Routing
- Dateiserver verwenden
- Dateiserver / Freigegebener Ordner 1
- Zugriffsschutz
- Zugriff auf angeschlossene USB-Geräte
- Medien-Server verwenden
- Menü: Netzwerk | USB | Medien-Server
- Firewall verwenden
- Menü: Sicherheit | Firewall | Einstellungen
- Terminpläne für Firewall-Regeln erstellen
- Menü: Sicherheit | Firewall | Regeln für Terminpläne
- Firewall-Regeln definieren
- Menü: Sicherheit | Firewall | Firewall-Regeln
- Parameter für Geräte-Netzwerk-Stacks konfigurieren
- Netzwerk-Zonen konfigurieren
- Menü: Sicherheit | Firewall | Zonen-Konfiguration
- ICMPv6-Filter
- Eintrag bearbeiten
- ICMPv4-Filter
- MAC-Adressfilter einrichten
- UPnP-Einstellungen definieren
- Menü: Sicherheit | UPnP | Einstellungen
- UPnP-Port-Freigaben anzeigen
- Menü: Sicherheit | UPnP | Port-Freigaben
- Einstellungen für die Systemzeit definieren
- Menü: System | Systemzeit
- Firmware aktualisieren
- Betriebsart
- Menü: System | Betriebsart
- Fernverwaltung konfigurieren
- Provider Support konfigurieren
- Schnittstellen-Daten analysieren
- QoS-Einstellungen aktivieren
- Menü: System | QoS | Einstellungen
- QoS-Klassen erstellen
- Menü: System | QoS | Klassen erstellen
- - BE
- - AFxy
- - CSx
- - EF
- Regeln erstellen
- Statistiken
- Modem-Modus aktivieren
- Bedeutung der LEDs im Modem-Modus
- ⑤ TEL
- ⑧ LAN 1-4
- Technische Daten
- VDSL2-Schnittstelle
- Telefonie-Schnittstellen
- WAN over Ethernet (WANoETH)
- Lokales Netzwerk (LAN)
- Drahtloses Netzwerk (WLAN)
- Networking - Anwendungen
- USB (Universal Serial Bus)
- IPv6-Features
- Management
- Allgemeine Daten
- Umweltbedingungen
- Open Source Lizenzhinweis
- Rücknahme
- EU-Konformität
- Stichwortverzeichnis
- A
- B
- C
- D
- E
- F
- G
- H
- |
- K
- L
- M
- N
- O
- P
- Q
- R
- S
- T
- U
- V
- W
- Z
- Hersteller
Marke : ZYXEL
Modell : VMG8825-D70B
Kategorie : Router
