ZY2PLA407 - Carte réseau / adaptateur ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (courant porteur en ligne)
Marque	ZyXEL
Modèle	PLA-407 (ZY2PLA407)
Standard réseau	HomePlug AV, IEEE 1901
Débit maximal	200 Mbps
Interface	1 port Ethernet 10/100 Mbps (RJ-45)
Prise électrique intégrée	Oui, passthrough (prise femelle)
Bouton de sécurité	Oui, bouton ENCRYPT pour cryptage 128 bits AES
Indicateurs LED	Alimentation, Ethernet, CPL (Powerline), trafic
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Environ 5 W en fonctionnement
Dimensions (L x l x h)	Environ 10 x 6 x 4 cm
Poids	Environ 200 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Fonctionnalité principale	Étendre le réseau domestique via le câblage électrique
Configuration requise	Prise électrique, câble Ethernet catégorie 5 ou supérieure
Sécurité réseau	Cryptage AES 128 bits via bouton ENCRYPT
Compatibilité	HomePlug AV, compatible avec tous les adaptateurs CPL HomePlug AV
Logiciel de gestion	Utilitaire de configuration PLA-4xx (Windows)
Entretien	Nettoyer avec un chiffon sec et doux, débrancher avant nettoyage
Réparabilité	Pièces détachées non disponibles, appareil non réparable par l'utilisateur
Garantie	2 ans (selon revendeur)
Contenu de la boîte	Adaptateur PLA-407, câble Ethernet, guide de démarrage rapide, CD utilitaire

FOIRE AUX QUESTIONS - ZY2PLA407 ZYXEL

Comment connecter le PLA-407 à un modem ou routeur ?

Branchez un câble Ethernet entre le port ETHERNET du PLA-407 et un port LAN libre de votre modem ou routeur. Ensuite, connectez le PLA-407 à une prise électrique. Les LED d'alimentation et Ethernet doivent s'allumer.

Comment connecter le PLA-407 à un ordinateur ?

Utilisez un câble Ethernet pour relier le port ETHERNET du PLA-407 au port Ethernet de votre ordinateur. Branchez le PLA-407 sur une prise électrique. Les LED d'alimentation et Ethernet doivent s'allumer ou clignoter.

Comment sécuriser mon réseau CPL avec le bouton ENCRYPT ?

Appuyez sur le bouton ENCRYPT de chaque adaptateur PLA-407 que vous souhaitez appairer. Le cryptage AES 128 bits est alors activé automatiquement. Consultez le guide utilisateur pour la procédure détaillée.

Que faire si les LED ne s'allument pas ?

Vérifiez que la prise électrique fonctionne en y branchant un autre appareil. Assurez-vous que les câbles Ethernet sont correctement connectés et de catégorie 5 ou supérieure. Débranchez et rebranchez le PLA-407.

Puis-je brancher d'autres appareils sur la prise électrique du PLA-407 ?

Oui, le PLA-407 dispose d'une prise de courant intégrée (passthrough) permettant de brancher un autre appareil électrique ou une rallonge, sans perturber le réseau CPL.

Quelle est la portée maximale du réseau CPL ?

La portée dépend de la qualité du câblage électrique de votre domicile. En général, elle peut atteindre 300 mètres dans un même réseau électrique. Au-delà, des adaptateurs supplémentaires peuvent être nécessaires.

Le PLA-407 est-il compatible avec d'autres adaptateurs CPL ?

Oui, il est compatible avec tout adaptateur certifié HomePlug AV (IEEE 1901). Vous pouvez mélanger différentes marques tant qu'elles respectent ce standard.

Comment réinitialiser le PLA-407 aux paramètres d'usine ?

Maintenez enfoncé le bouton ENCRYPT pendant 10 secondes jusqu'à ce que les LED clignotent. L'adaptateur redémarrera avec les paramètres par défaut. Consultez le guide pour plus de détails.

Quelle est la consommation électrique du PLA-407 ?

La consommation est d'environ 5 watts en fonctionnement. Il est conseillé de le brancher directement sur une prise murale et non sur une multiprise pour éviter les interférences.

Que faire si la connexion Internet est lente ou instable ?

Vérifiez que les prises utilisées sont sur le même circuit électrique. Évitez les multiprises parasitées et les appareils électriques à fort courant. Vous pouvez aussi utiliser l'utilitaire de configuration pour optimiser le réseau.

MODE D'EMPLOI ZY2PLA407 ZYXEL

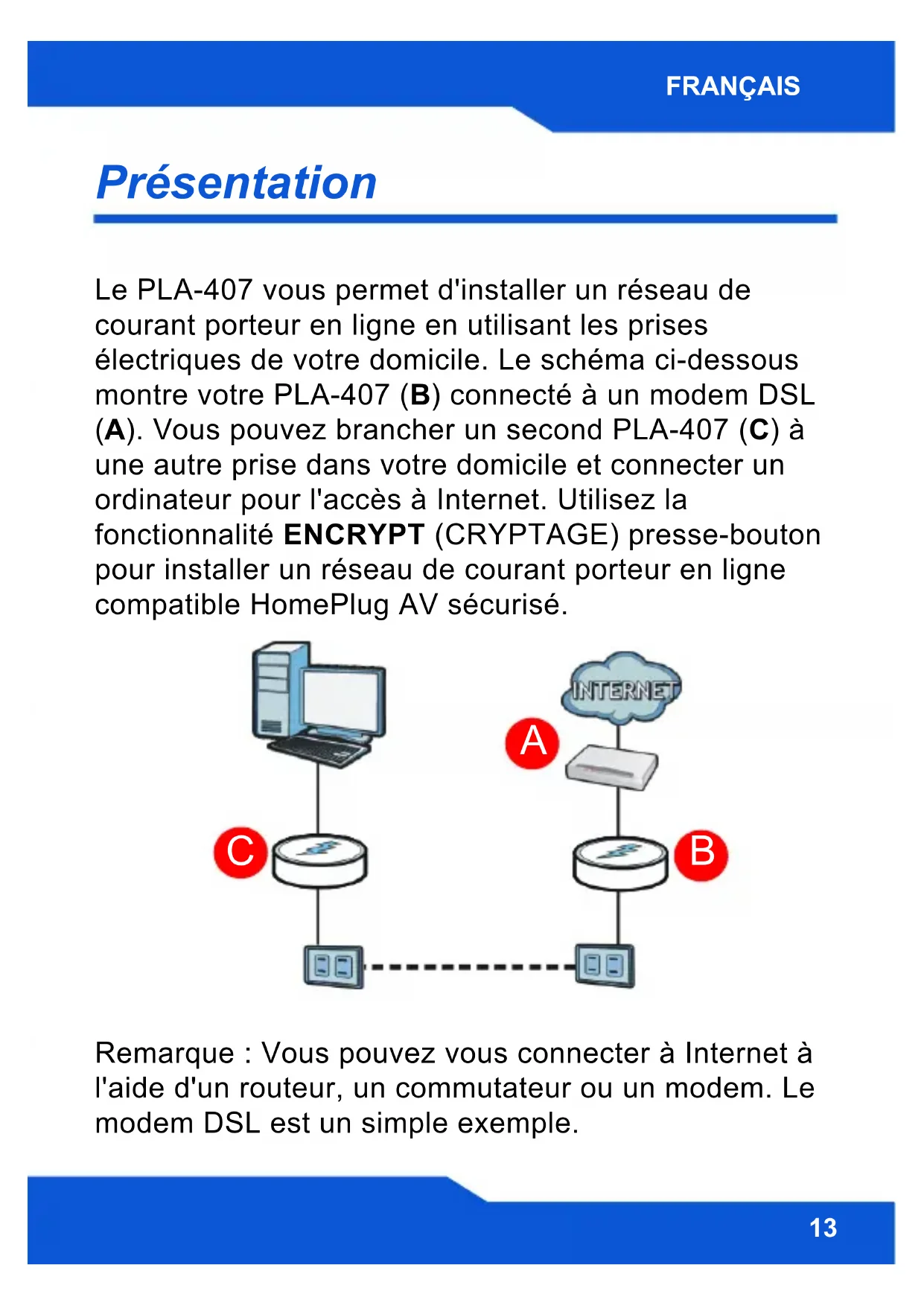

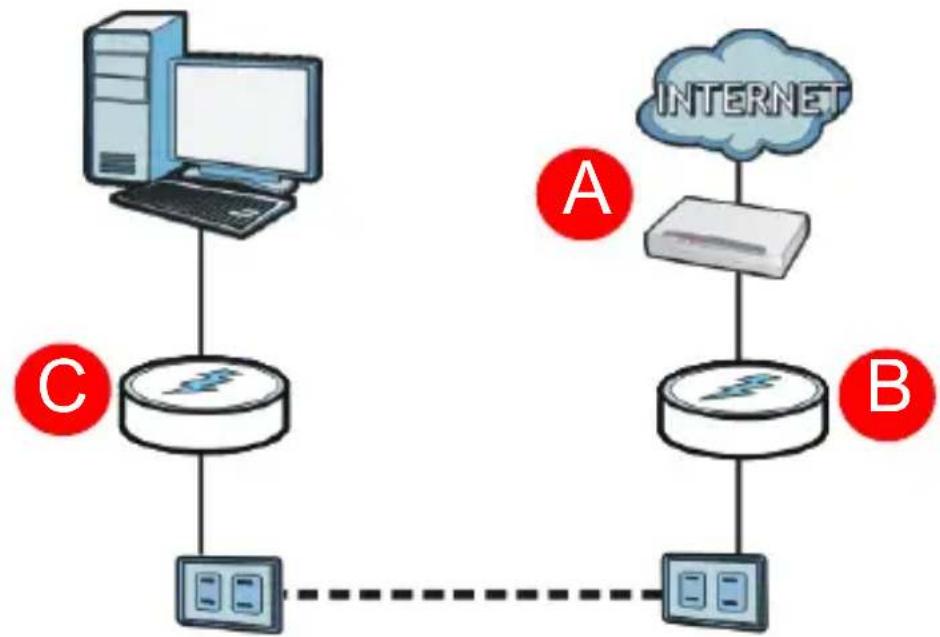

Le PLA-407 vous permet d'installer un réseau de courant porteur en ligne en utilisant les prises électriques de votre domicile. Le schéma ci-dessous montre votre PLA-407 (B) connecté à un modem DSL (A). Vous pouvez brancher un second PLA-407 (C) à une autre prise dans votre domicile et connecter un ordinateur pour l'accès à Internet. Utilisez la fonctionnalité ENCRYPT (CRYPTAGE) presse-bouton pour installer un réseau de courant porteur en ligne compatible HomePlug AV sécurisé.

Remarque : Vous pouvez vous connecter à Internet à l'aide d'un routeur, un commutateur ou un modem. Le modem DSL est un simple exemple.

Ce guide de mise en route rapide vous montre comment effectuer ce qui suit :

1. Connecter le PLA-407 à un modem Câble/DSL ou à un routeur (14)
2. Connecter le PLA-407 à un ordinateur (15)

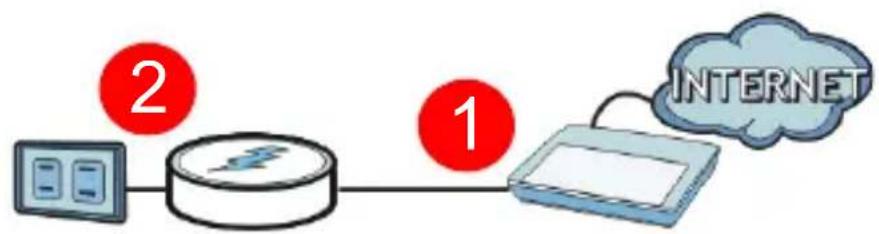

Connector le PLA-407 à un modem Câble/DSL ou à un routeur

1. Utilisez un cable Ethernet pour connecter le port ETHERNET sur le PLA-407 à un port LAN Ethernet disponible de votre modem, routeur ou commutateur.

2. Connectez le PLA-407 à une prise d'alimentation.

1. La LED (doit etre allumée et la LED ( ) d'etre allumée ou clignoter.

Si aucune des LED n'est allumée, débranchez votre apparéil et vérifie à nouveau les connexions de votre matériel.

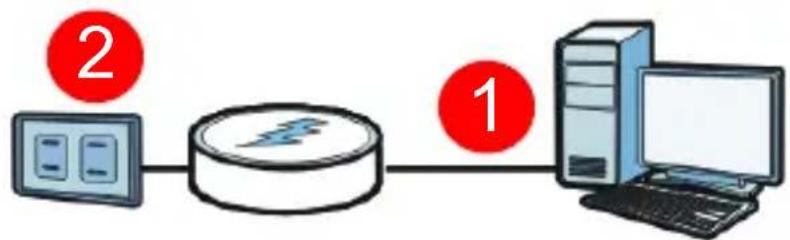

Connector le PLA-407 à un ordinateur

1. Utilisez un cable Ethernet pour connecter le port ETHERNET sur le PLA-407 au port Ethernet sur votre ordinateur.
2. Connectez le PLA-407 à une prise d'alimentation.
3. La LED ( ) doit être allumée et la LED ( ) doit être allumée ou clignoter.

1. Quand le PLA-407 détecte une connexion à un autre PLA-407 (ou un autre équipement courant porteur en ligne (CPL) compatible HomePlug AV), les LED (s'allument et clignotent quand il y a du traffic.

Conception avec fonction d'intercommunication et contrôle de bruit

Le PLA-407 a une prise de courant sur laquelle vous pouvez brancher un autre apparéil en réseau ou une rallonge électrique. La prise de courant supplémentaire utilise les interférences des apparéils électriques afin qu'ils n'affectent pas le réseau électrique. Rétérez-vous au Guide de l'utilisateur pour plus d'informations à propos de cette fonction.

Branchez un autre apparéil tel qu'un routeur ou un commutateur au réseau électrique que vous avez installé.

Si vous rencontres des difficultés pour étabir vos connexions, vérifiez que:

• Vos prises fonctionnement correctement. Débranche le PLA-407 et branchez un autre apparéil électrique dont vous étés sur de l'état de marche.

• Les cables Ethernet que vous utilisez sont de Catégorie 5 ou supérieure. La plupart des cables portent une étiquette avec leurs specifications.

• Tous les cables Ethernet et les cables d'alimentation sont correctement connectés.

Félicitations! Ceci termine l'installation de votre réseau électrique. Consultez le Guide de l'utilisateur pour des instructions à propos de l'utilisation de l'Utilitaire de Configuration PLA-4xx et/ou du bouton ENCRYPT (CRYPTER) pour installer votre réseau électrique sécurisé.
