ZY2PLA407 - Scheda di rete / adattatore ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore PLC (corrente portante in linea)
Marca	ZyXEL
Modello	PLA-407 (ZY2PLA407)
Standard di rete	HomePlug AV, IEEE 1901
Velocità massima	200 Mbps
Interfaccia	1 porta Ethernet 10/100 Mbps (RJ-45)
Presa elettrica integrata	Sì, passante (presa femmina)
Pulsante di sicurezza	Sì, pulsante ENCRYPT per crittografia AES 128 bit
Indicatori LED	Alimentazione, Ethernet, PLC (Powerline), traffico
Alimentazione	100-240 V AC, 50/60 Hz
Consumo elettrico	Circa 5 W in funzionamento
Dimensioni (L x l x h)	Circa 10 x 6 x 4 cm
Peso	Circa 200 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 90 % (senza condensa)
Funzionalità principale	Estendere la rete domestica tramite il cablaggio elettrico
Configurazione richiesta	Presa elettrica, cavo Ethernet categoria 5 o superiore
Sicurezza di rete	Crittografia AES 128 bit tramite pulsante ENCRYPT
Compatibilità	HomePlug AV, compatibile con tutti gli adattatori PLC HomePlug AV
Software di gestione	Utility di configurazione PLA-4xx (Windows)
Manutenzione	Pulire con un panno asciutto e morbido, scollegare prima della pulizia
Riparabilità	Pezzi di ricambio non disponibili, apparecchio non riparabile dall'utente
Garanzia	2 anni (secondo rivenditore)
Contenuto della confezione	Adattatore PLA-407, cavo Ethernet, guida rapida, CD utility

Domande frequenti - ZY2PLA407 ZYXEL

Come collegare il PLA-407 a un modem o router?

Collegare un cavo Ethernet tra la porta ETHERNET del PLA-407 e una porta LAN libera del modem o router. Quindi, collegare il PLA-407 a una presa elettrica. I LED di alimentazione ed Ethernet devono accendersi.

Come collegare il PLA-407 a un computer?

Utilizzare un cavo Ethernet per collegare la porta ETHERNET del PLA-407 alla porta Ethernet del computer. Collegare il PLA-407 a una presa elettrica. I LED di alimentazione ed Ethernet devono accendersi o lampeggiare.

Come proteggere la rete PLC con il pulsante ENCRYPT?

Premere il pulsante ENCRYPT di ciascun adattatore PLA-407 da accoppiare. La crittografia AES 128 bit viene quindi attivata automaticamente. Consultare la guida utente per la procedura dettagliata.

Cosa fare se i LED non si accendono?

Verificare che la presa elettrica funzioni collegando un altro dispositivo. Assicurarsi che i cavi Ethernet siano collegati correttamente e di categoria 5 o superiore. Scollegare e ricollegare il PLA-407.

Posso collegare altri dispositivi alla presa elettrica del PLA-407?

Sì, il PLA-407 dispone di una presa di corrente integrata (passante) che consente di collegare un altro dispositivo elettrico o una prolunga, senza disturbare la rete PLC.

Qual è la portata massima della rete PLC?

La portata dipende dalla qualità del cablaggio elettrico della tua abitazione. In generale, può raggiungere 300 metri nella stessa rete elettrica. Oltre, potrebbero essere necessari adattatori aggiuntivi.

Il PLA-407 è compatibile con altri adattatori PLC?

Sì, è compatibile con qualsiasi adattatore certificato HomePlug AV (IEEE 1901). È possibile mescolare marche diverse purché rispettino questo standard.

Come ripristinare il PLA-407 alle impostazioni di fabbrica?

Tenere premuto il pulsante ENCRYPT per 10 secondi fino a quando i LED lampeggiano. L'adattatore si riavvierà con le impostazioni predefinite. Consultare la guida per maggiori dettagli.

Qual è il consumo elettrico del PLA-407?

Il consumo è di circa 5 watt in funzionamento. Si consiglia di collegarlo direttamente a una presa a muro e non a una ciabatta per evitare interferenze.

Cosa fare se la connessione Internet è lenta o instabile?

Verificare che le prese utilizzate siano sullo stesso circuito elettrico. Evitare ciabatte disturbate e apparecchi elettrici ad alta corrente. È anche possibile utilizzare l'utility di configurazione per ottimizzare la rete.

MANUALE UTENTE ZY2PLA407 ZYXEL

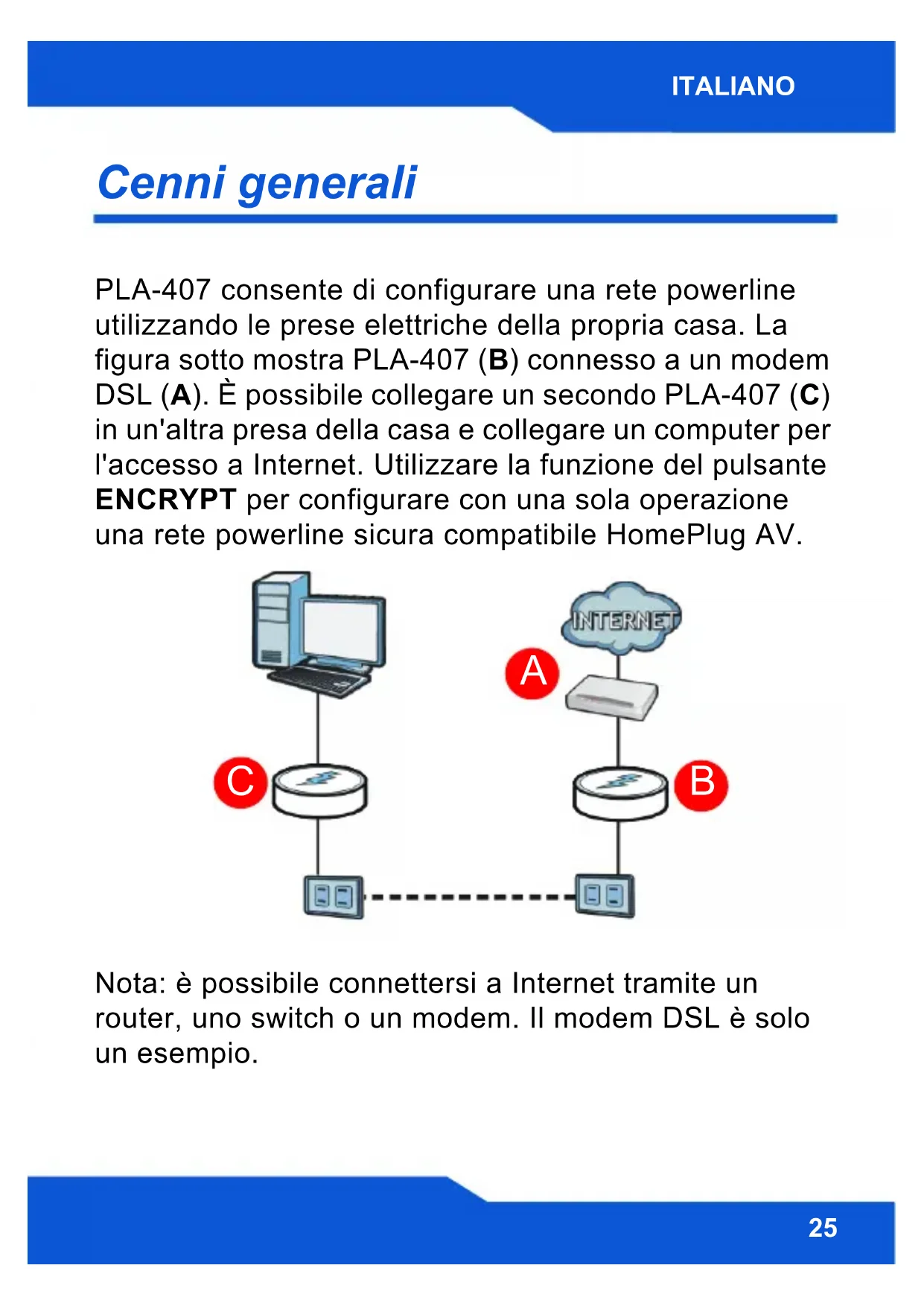

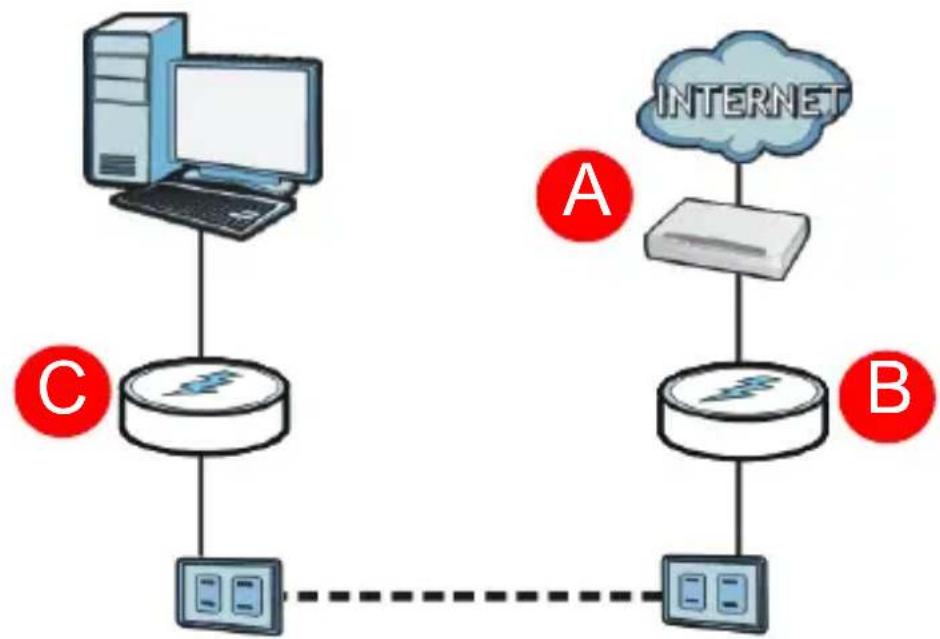

PLA-407 consente di configurare una rete powerline utilizzando le prese elettriche della propria casa. La figura sost lostra PLA-407 (B) connesso a un modem DSL (A). è possibile collegare un secondo PLA-407 (C) in un'altra presa della casa e collegare un computer per l'accesso a Internet. Utilizzare la funzione del pulsante ENCRYPT per configurare con una sola operazione una rete powerline sicura compatibile HomePlug AV.

Nota: è possibile connettersi a Internet tramite un router, uno switch o un modem. Il modem DSL è solo un esempio.

In questa Guida introductiva viene spiegato come esquire le attività seguenti:

1. Collegamento di PLA-407 a un modem o router via cavo/DSL (26)
2. Collegamento di PLA-407 a un computer (27)

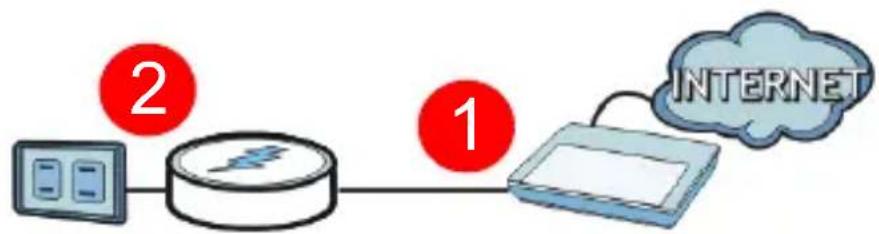

Collegamento di PLA-407 a un modem o router via cavo/DSL

1. Utilizzare un cavo Ethernet per collegare la porta ETHERNET di PLA-407 a una porta LAN Ethernet libera del modem, router o switch.
2. Collegare PLA-407 a una presa elettrica.
3. Il LED (deve essere acceso e il LED (deve essere acceso o lampeggiante.

Se nessuno dei LED è acceso, scollegare il dispositivo e ricontrollare i collegamenti hardware.

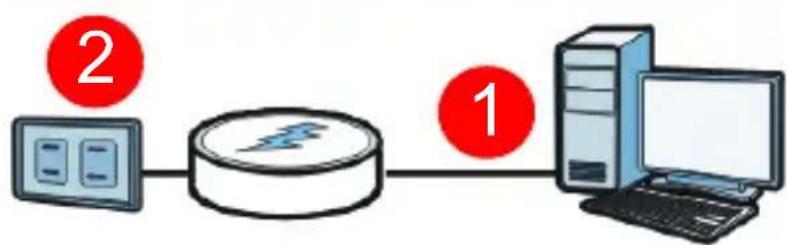

Collegamento di PLA-407 a un computer

1. Utilizzare un cavo Ethernet per collegare la porta ETHERNET di PLA-407 alla porta Ethernet sul computer.
2. Collegare PLA-407 a una presa elettrica.
3. Il LED (deve essere acceso e il LED (deve essere acceso o lampeggiante.

1. Quando PLA-407 rileva un collegamento ad altri PLA-407 (o a un altro adattatore elettrico compatibile HomePlug AV), i LED (si accendono e lampeggiano come quando vi è del traffico.

Design pass-through e filtro rumori

PLA-407 dispone di una presa elettrica alla quale è possibile collegare un altre dispositorio di rete o una presa multipla. La presa aggiuntiva è in grado di filtrare le interferenze di dispositori elettrici in modo che non influenzino la rete Powerline. Per informazioni su esta funzione,fare riferimento al Manuale utente.

Collegare un altro disposativo, ad esempio un router, o passare alla rete Powerline configurata.

Se si hanno problemi con la configurazione, verificare gli aspetti seguenti.

• Le prese funzionano correttamente. Scollegare PLA-407 e collegare un altro dispositivo elettrico sicuramente funzionante.
• I cavi Ethernet utilizzati siano di Categoria 5 o superiore. La maggior parte dei cavi sono etichettati con le specifiche tecniche.
• Tutti cavi Ethernet elettrici sono saldamente collegati.

Congratulations! Questa funzione consente di configurare la rete Powerline. Consultare il manuale utente per istruzioni sull'uso dell'utilità di configurazione di PLA-4xx e/o sul pulsante ENCRYPT (CODIFICA) per configurare una rete Powerline protetta.

"INFORMAZIONI AGLI UTENTI"

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il symbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

La raccolta differenziata della presente apparecchiatura giunta

a fine vita è organizzata e gestita dal produttore. L'utente che vorrà disfarsi della presente

apparecchiatura dovrà quando contattare il produttore e seguire il systema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione delle sanzioni amministrative previste alla normativa vigente."
