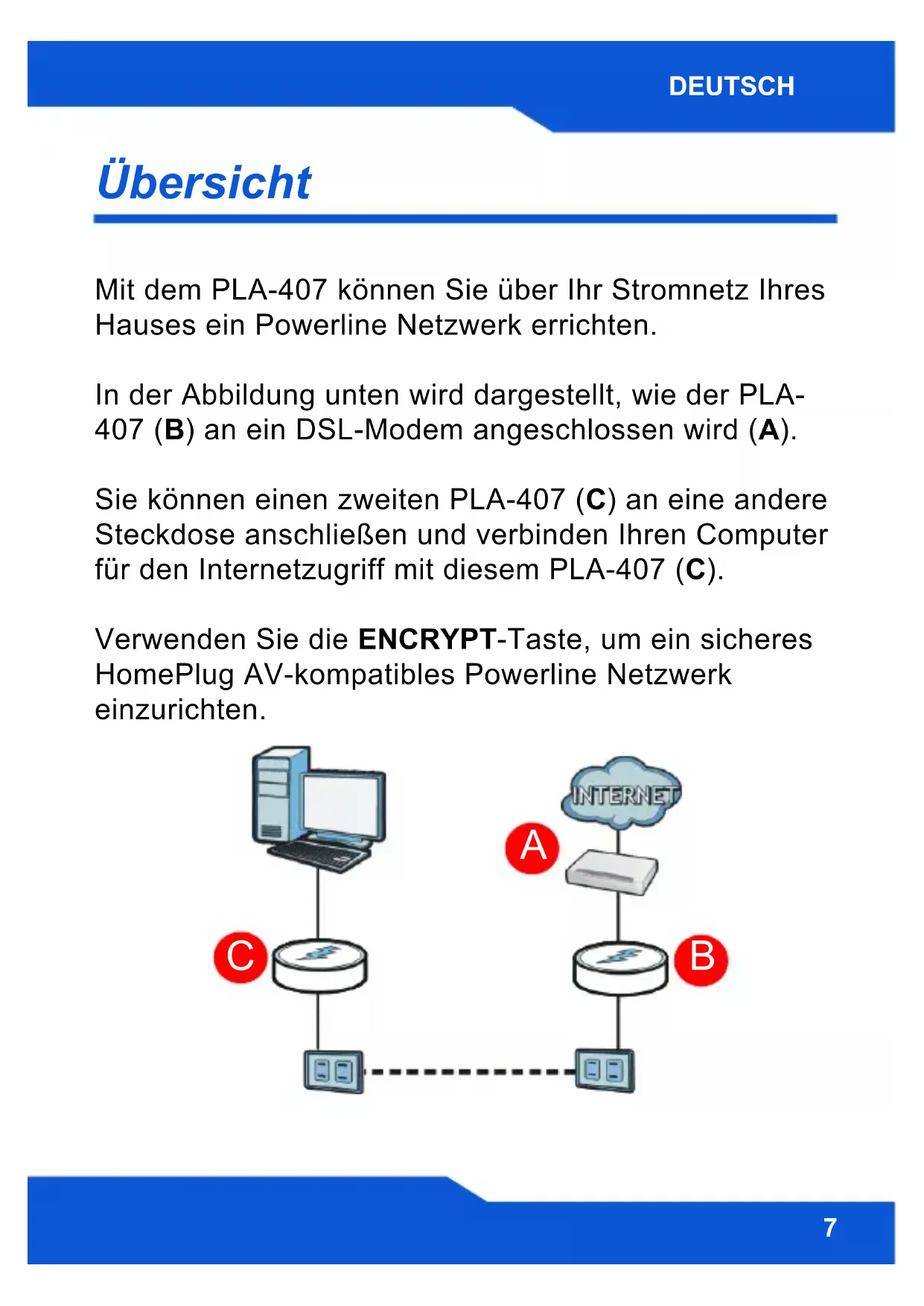

Mit dem PLA-407 können Sie über Ihr Stromnetz Ihres Hauses ein Powerline Netzwerk errichten.

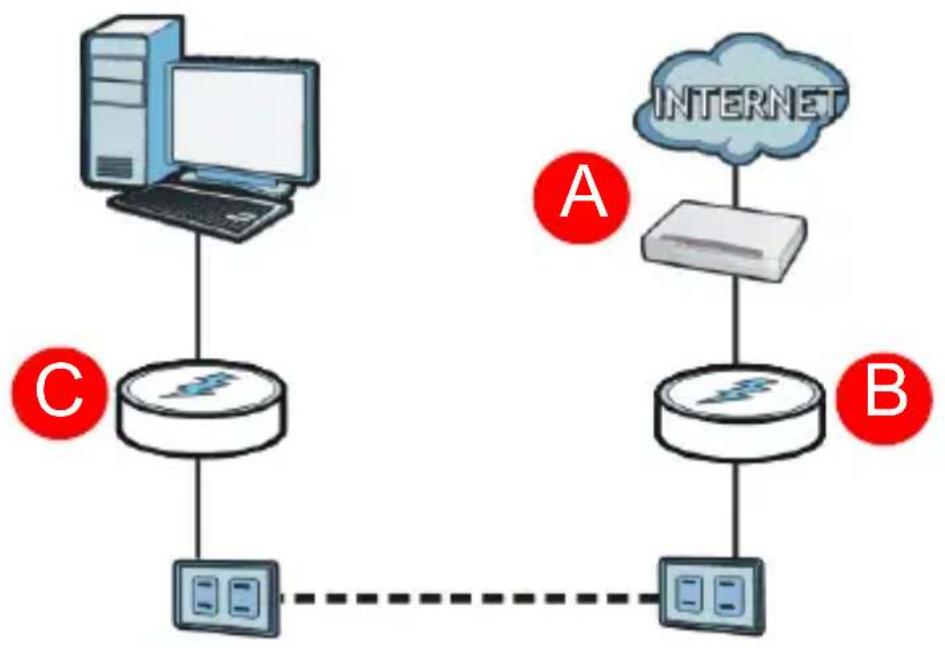

In der Abbildung unten wird dargestellt, wie der PLA-407 (B) an ein DSL-Modem angeschlossen wird (A).

Sie können einen zweiten PLA-407 (C) an eine andere Steckdose anschließen und verbinden Ihren Computer für den Internetzugriff mit diesem PLA-407 (C).

Verwenden Sie die ENCRYPT-Taste, um ein sicheres HomePlug AV-kompatibles Powerline Netzwerk einzurichten.

Hinweis:

Die Verbindung zum Internet kann mit einem Router, Switch oder Modem hergestellt werden.

Das DSL Modem wird hier nur als Beispiel verwendet.

In dieser Kurzanleitung erfahren Sie folgende Punkte:

1. Verbindung zwischen dem PLA-407 und einem Kabel-/DSL-Modem oder Router (9)
2. Anschließen des PLA-407 an einen Computer (10)

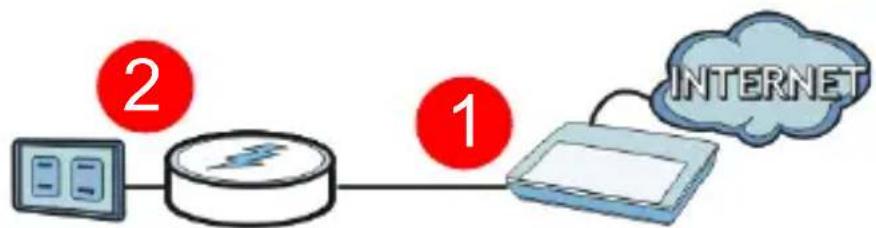

Verbindung zwischen dem PLA-407 und einem Kabel-/DSL-Modem oder Router

1. Schließen Sie ein Ethernetkabel an den ETHERNET-Anschluss des PLA-407 an und die andere Seite des Kabels verbinden Sie bitte mit einem freien Ethernet-Anschluss des Modems, Routers oder Switch.
2. Schließen Sie den PLA-407 an eine freie Strom-Steckdose an.
3. Die (心ED sollte nun leuchten und die (昇ED sollte konstant leuchten oder blinken.

Wenn keine der LEDs leuchtet, prüfen Sie bitte noch einmal alle Kabelverbindungen.

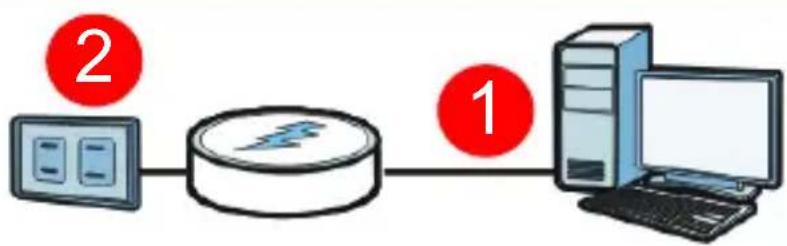

Anschließen des PLA-407 an einen Computer

1. Schließen Sie ein Ethernetkabel an den ETHERNET-Anschluss des PLA-407 an und die andere Seite des Kabels verbinden Sie bitte mit dem Ethernet-Anschluss Ihres Computers.

2. Schließen Sie den PLA-407 an eine freie Strom-Steckdose an.

3. Die (LED) sollte nun leuchten und die (LED) sollte konstant leuchten oder blinken.

1. Wenn der PLA-407 die Verbindung zu einem anderen PLA-407 (oder einem anderen HomePlug AV-kompatiblen Powerline Adapter) erkennt, beginnen die (LED's zu leuchten und bei Datenverkehr zu blinken.

Pass-Through Design und Rauschfilter

Der PLA-407 verfügt einen Stromanschluss, an den Sie ein anderes Netzwerkgerät oder eine Strom-Stecker leiste anschließen können. Der zusätzliche Anschluss kann Interferenzen anderer elektrischer Geräte herausfiltern, so dass diese nicht das Powerline-Netzwerk beeinträchtigen. Weitere Informationen zu dieser Funktion finden Sie im Benutzerhandbuch.

Schließen Sie ein anderes Gerät wie einen Router oder einen Switch an das eingerichtete Powerline-Netzwerk an.

Wenn Sie Probleme haben sollten, das Gerät anzuschließen, stellen Sie folgende Punkte sicher,

• Dass die Stromsteckdose richtig funktioniert. Trennen Sie den PLA-407 vom Stromnetz und schließen Sie an diese Stromsteckdose ein anderes Gerät an, von dem Sie wissen, dass es funktioniert.
• Dass Sie ein Ethernetkabel der Kategorie 5 oder höher verwenden. Bei den meisten Kabeln sind diese Spezifikationen aufgedruckt.
• Dass alle Ethernet und Stromkabel fest angeschlossen sind.

Herzlichen Glückwunsch!

So wird das Powerline-Netzwerk eingerichtet. Eine Anleitung zur Verwendung des PLA-4xx-Konfigurationsprogramms und/oder der Taste ENCRYPT (Verschlüsselung) zum Einrichten des sicheren Powerline-Netzwerks finden Sie im Benutzerhandbuch.
