Producttype	PLC-adapter (Powerline Communication)
Merk	ZyXEL
Model	ZYPLA407
Technologie	HomePlug AV
Connectiviteit	Ethernet RJ-45 (10/100 Mbps)
Maximale snelheid	Tot 200 Mbps
Poorten	1 Ethernet-poort, 1 ingebouwd stopcontact met filter
Normen	IEEE 802.3, HomePlug AV
Beveiliging	AES 128-bits encryptie via ENCRYPT-knop
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Minder dan 5 W
Afmetingen (L x B x H)	Ongeveer 100 x 60 x 30 mm
Gewicht	Ongeveer 200 g
LED-indicatoren	Voeding, netwerk (activiteit)
Functionaliteit	Stopcontact met ingebouwde ruisfilter
Installatie	Plug-and-play, configuratie via ENCRYPT-knop
Compatibele besturingssystemen	Windows, Mac, Linux (via webinterface)
Inhoud van de verpakking	1 PLA-407 adapter, 1 Ethernet-kabel, snelstartgids
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen vloeistoffen gebruiken.
Veiligheid	Direct op een wandcontactdoos aansluiten. Niet overbelasten. Loskoppelen voor reiniging.

Veelgestelde vragen - ZYPLA407 ZYXEL

Hoe verbind ik de PLA-407 met mijn router?

Sluit een Ethernet-kabel aan van de LAN-poort van uw router naar de Ethernet-poort van de PLA-407. Sluit vervolgens de PLA-407 aan op een stopcontact. De voedings- en netwerk-LED's moeten gaan branden.

Hoe configureer ik een veilig PLC-netwerk?

Gebruik de ENCRYPT-knop op elke adapter: druk 2 seconden op de eerste adapter, druk vervolgens binnen 2 minuten op de tweede. De LED's knipperen om de AES 128-bits encryptie te bevestigen.

Wat te doen als de voedings-LED niet brandt?

Controleer of het stopcontact werkt door een ander apparaat aan te sluiten. Zorg ervoor dat de voedingskabel goed is aangesloten. Als er niets brandt, is de adapter mogelijk defect.

Kan ik de adapter op een stekkerdoos aansluiten?

Het wordt afgeraden een stekkerdoos te gebruiken, omdat deze het PLC-signaal kan filteren. Sluit de adapter direct aan op een wandcontactdoos voor optimale prestaties.

Hoe voeg ik een tweede adapter toe aan het netwerk?

Sluit de nieuwe adapter aan op een stopcontact en verbind deze met een netwerkapparaat. Gebruik de ENCRYPT-knop op beide adapters om ze aan het beveiligde netwerk te koppelen.

Wat is de maximale afstand tussen twee PLC-adapters?

De afstand kan variëren afhankelijk van de kwaliteit van de elektrische bedrading. Over het algemeen tot 300 meter op hetzelfde elektrische circuit. Daarboven kan het signaal verslechteren.

Hoe reset ik de adapter naar fabrieksinstellingen?

Houd de ENCRYPT-knop 10 seconden ingedrukt totdat de LED's knipperen. De adapter start opnieuw op en keert terug naar de standaardinstellingen.

Is de PLA-407 compatibel met adapters van andere merken?

Ja, het is compatibel met elke standaard HomePlug AV-adapter, maar de encryptie werkt mogelijk niet. Het wordt aanbevolen adapters van hetzelfde merk te gebruiken voor de ENCRYPT-functie.

Wat te doen als de internetverbinding instabiel is?

Controleer of de adapters direct op wandcontactdozen zijn aangesloten. Vermijd elektrische apparaten die interferentie veroorzaken (laders, motoren). Probeer een ander stopcontact.

Hoe werk ik de firmware bij?

Ga naar de ZyXEL-website, download de nieuwste firmware voor de PLA-407. Verbind de adapter via Ethernet met een computer, open de webinterface (standaard IP-adres 192.168.1.2) en gebruik de updatefunctie.

GEBRUIKSAANWIJZING ZYPLA407 ZYXEL

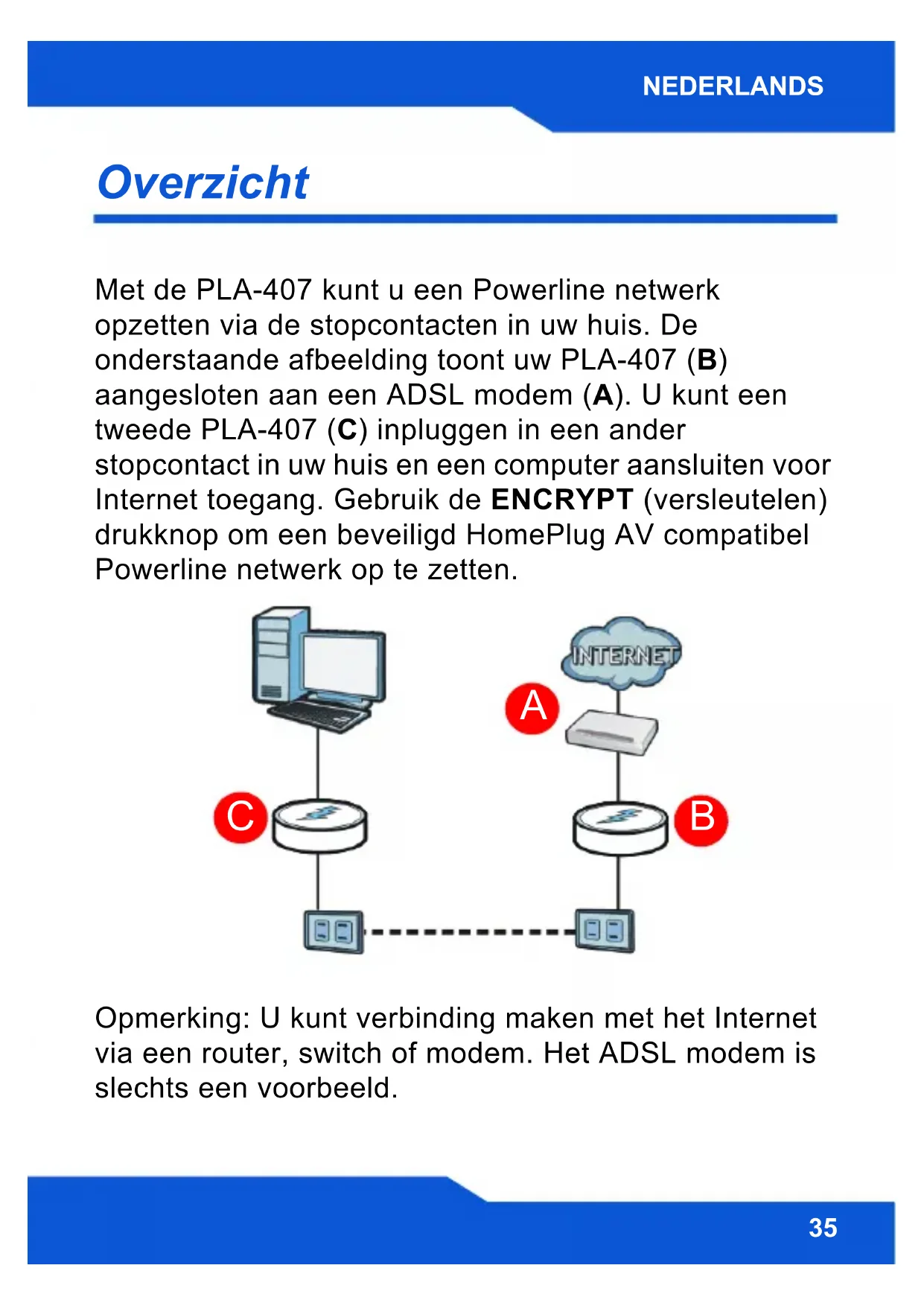

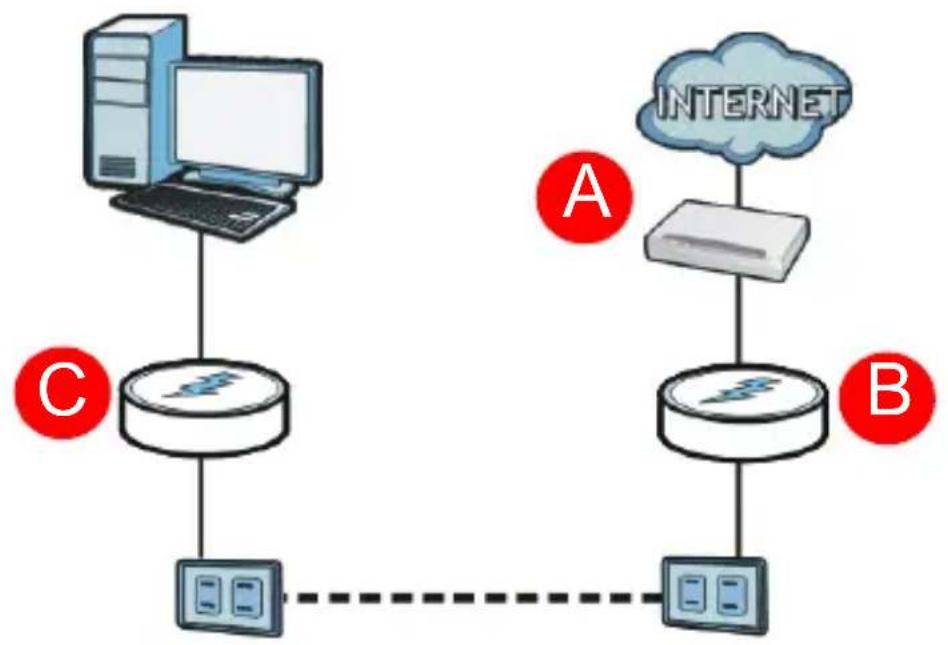

Met de PLA-407 kunt u een Powerline netwerk opzetten via de stopcontacten in uw huis. De onderstaande afbeelding toont uw PLA-407 (B) aangesloten aan een ADSL modem (A). U kunt een tweede PLA-407 (C) inpluggen in een ander stopcontact in uw huis en een computer aansluiten voor Internet toegang. Gebruik de ENCRYPT (versleutelen) drukknop om een beveiligd HomePlug AV compatibel Powerline netwerk op te zetten.

Opmerking: U kunt verbinding maken met het Internet via een router, switch of modem. Het ADSL modem is slechts een voorbeeld.

Deze Snelstartgids toont u hoe het volgende moet worden uitgevoerd:

1. De PLA-407 verbinden met een kabel/ADSL modem of router (36)
2. De PLA-407 verbinden met een computer (37)

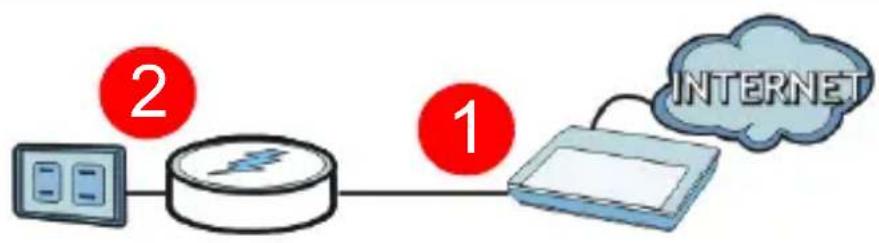

De PLA-407 verbinden met een kabel/ADSL modem of router

1. Gebruik een Ethernetkabel om de ETHERNET poort op de PLA-407 te verbinden met een beschikbare Ethernet poort of uw modem, router of switch.

2. Steek de stekker van de PLA-407 in een stopcontact.

3. Het spanning (LED-lampje gaat nu aan en het Ethernet (LED-lampje gaat aan of knippert.

Als geen van de LED's aan gaan, haal dan de stekker van uw apparaat uit het stopcontact en controleer uw hardwareverbindingen opnieuw.

De PLA-407 verbinden met een computer

1. Gebruik de Ethernetkabel om de ETHERNET poort op de PLA-407 te verbinden met de Ethernet poort op uw computer.

2. Steek de stekker van de PLA-407 in een stopcontact.

3. Het spanning ( )LED-lampje gaat nu aan en het Ethernet ( )LED-lampje gaat aan of knippert.

4. Als de PLA-407 een verbinding vindt naar een andere PLA-407 (of een andere HomePlug AV compatibele Powerline adapter), zullen de HomePlug (LED's aan gaan.

De PLA-407 heeft een stopcontact waarop een ander netwerkapparaat of een verdeelstekker aangesloten kan worden. Deze extra aansluiting kan interferentie van andere elektrische apparaten neutraliseren zodat de Powerline niet gestoord wordt. Zie de Handleiding voor nadere bijzonderheden over deze functie.

Sluit een ander apparaat aan, zoals b.v. een router of schakelaar naar het Powerline network dat u hebt aangelegd.

Als u problemen heeft met het instellen van uw verbindingen, zorg dan dat:

• Uw stopcontacten correct werken. Haal de PLA-407 eruit en steek een stekker van een andere elektrisch apparaat in het contact om te zien of dat wel werkt.
• De Ethernetkabels die u gebruikt moeten categorie 5 of hoger zijn. Op de meeste kabels vindt u labels met de specificaties.
• Dat alle Ethernetkabels correct zijn verbonden.

Gefeliciteerd! Nu is uw Powerline network ingesteld. Zie de Handleiding voor aanwijzingen voor het gebruik van de PLA-4xx Configuration Utility en/of de ENCRYPT (ENSCRIPTIE) toets om uw beveiligde Powerline network te installeren.

RoHS-richtlijn 2002/95/EC

AEEA-richtlijn 2002/96/EC

Verklaringshandtekening:

Alan Cho
