Marca	ZYXEL
Modelo	NWA1123-NI
Tipo de producto	Punto de acceso inalámbrico
Dimensiones (aprox.)	180 x 120 x 30 mm
Peso (aprox.)	300 g
Alimentación	12 V CC mediante adaptador de corriente o PoE (Power over Ethernet)
Consumo eléctrico	≤ 12 W
Interfaces	1 puerto Ethernet 10/100 Mbps
Normas inalámbricas	802.11b/g
Velocidad máxima	54 Mbps
Frecuencia	2.4 GHz
Antenas	2 antenas externas desmontables (conectores RP-SMA)
Seguridad inalámbrica	WEP, WPA, WPA2-PSK, filtrado MAC
Administración	Interfaz web (HTTP/HTTPS), Telnet, SNMP
Montaje	Sobre mesa, pared o techo (kit de montaje incluido)
LEDs	SYS (alimentación/estado), Ethernet (actividad)
Temperatura de funcionamiento	0°C a 50°C
Humedad de funcionamiento	10% a 90% (sin condensación)
Contenido del empaque	Punto de acceso, adaptador de corriente, cable Ethernet, guía de inicio rápido

Preguntas frecuentes - NWA1123-NI ZYXEL

¿Cómo acceder a la interfaz de configuración del ZYXEL NWA1123-NI?

Conecte su computadora al puerto Ethernet del punto de acceso, configure una dirección IP fija en el rango 192.168.1.3 a 192.168.1.254, luego abra un navegador e ingrese la dirección IP predeterminada 192.168.1.2. Utilice la contraseña predeterminada 1234 para iniciar sesión.

¿Cuál es la contraseña predeterminada del ZYXEL NWA1123-NI?

La contraseña predeterminada es 1234. Se recomienda encarecidamente cambiarla en la primera conexión a través de la interfaz web.

¿Cómo configurar la seguridad Wi-Fi en el NWA1123-NI?

En la interfaz web, vaya a Wireless > Security. Seleccione el modo de seguridad que desee (ej: WPA2-PSK), ingrese una clave precompartida (contraseña) y haga clic en Apply.

¿Puedo usar la alimentación por Ethernet (PoE)?

Sí, el NWA1123-NI soporta Power over Ethernet (PoE) a través del puerto Ethernet. Necesitará un inyector PoE o un conmutador PoE compatible.

¿Cómo montar el punto de acceso en la pared?

Fije dos tornillos (no incluidos) separados 60 mm en la pared. Deje un espacio entre la cabeza del tornillo y la pared para deslizar el punto de acceso. Luego, alinee los agujeros en la parte posterior del NWA1123-NI con los tornillos y cuélguelo.

¿Qué hacer si he olvidado la contraseña de administración?

Deberá restablecer el punto de acceso a los valores de fábrica. Mantenga presionado el botón RESET en la parte posterior del dispositivo durante aproximadamente 10 segundos hasta que los LEDs parpadeen.

¿Cómo cambiar la dirección IP del NWA1123-NI?

En la interfaz web, vaya a IP Configuration. Puede elegir obtener una dirección IP automáticamente mediante DHCP o establecer una fija. Haga clic en Apply para guardar.

¿Cuáles son los LED y su significado?

El LED SYS parpadea en naranja y luego se vuelve verde fijo cuando el dispositivo está listo. El LED ETHERNET se enciende cuando el cable está conectado; parpadea durante el tráfico. El color indica la velocidad: verde para 10 Mbps, naranja para 100 Mbps.

¿Cómo conectar el NWA1123-NI a Internet?

Después de la configuración inicial, conecte el puerto Ethernet del punto de acceso a un conmutador o enrutador que tenga acceso a Internet. Asegúrese de que la dirección IP del punto de acceso esté en la misma subred que su red.

¿El NWA1123-NI admite el modo repetidor o puente?

El NWA1123-NI funciona principalmente en modo punto de acceso. Para otros modos (repetidor, puente), consulte la guía del usuario completa o verifique las opciones en la interfaz web avanzada.

MANUAL DE USUARIO NWA1123-NI ZYXEL

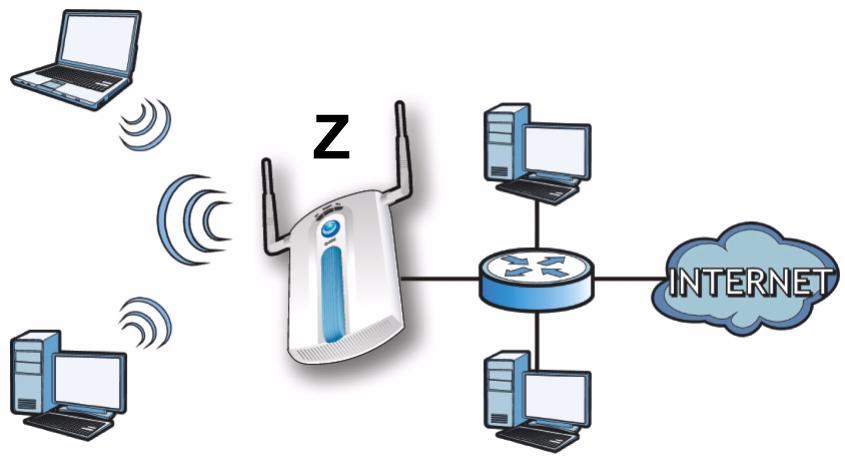

Esta Guía de instalación<rápida le muestra como instalar y configurar el NWA1100 (marca como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.

Puede que necesite su acceso a Internet para más informacion.

Para configurar su red inalámbrica nécessitará:

• Conectar el hardware.
• Acceder al Configurador Web.
• Configure el NWA1100.

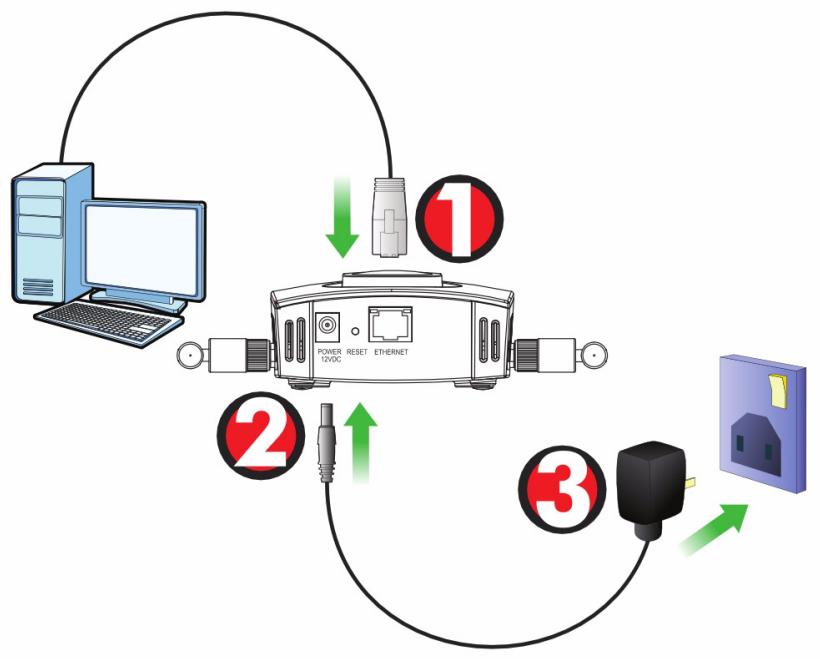

  Instalar el Hardware.
  Corriente sobre Ethernet (optional).

1. Con el cable Ethernet gris, conecte el puerto ETHERNET en un ordinador para la configuración inicial.
2. Connecte el zócalo POWER 12VDC a una toma de corriente utilizing únicamente el adaptor de corriente incluido.

Conecte el puerto ETHERNET del NWA1100 a una clavija Ethernet con acceso a la red tras haber completado la configuración inicial.

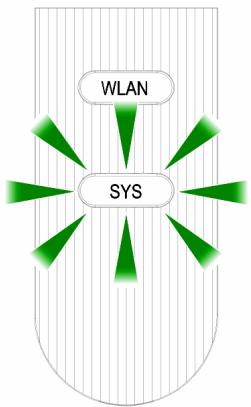

LEDS

• El LED SYS parpadea enámbar, luego se vuelve bajo cuando se conecta la corriente.
• Uno de los LEDs del puerto ETHERNET se enciende si el puerto está correctamente connectado y parpadea cuando hay tráfico. La luz se enciende si la connexion es a 100 Mbps. La luz verde se enciende si la connexion es a 10Mbps.

Si no se enciende ningún LED cerca del puerto ETHERNET, compruebe las conexiones de cable en el puerto. Asegúrese de que la tarjeta de red de su ordinador funciona correctamente.

Acceder al Configurador Web

Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una version superior con JavaScript activado y el Bloqueo de announcements desactivado.

Configurar la direccion IP de su ordinador

Apunte la configuración IP actual de su ordinador antes de cambiarla.

Primero, ajuste su ordinador para utiliser una direccion IP estática bajo el rango 192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordinador pueda comunicarse con su NWA1100. Consulte su Guía del usuario para información sobre la configuración de la direccion IP de su ordinador.

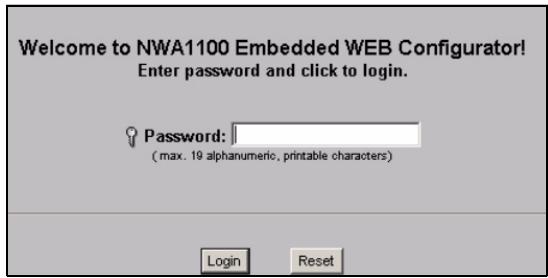

Acceda al Configurador Web

Aúnque pueda connectarse al NWA1100 de forma inalámbrica, se recomienda que conecte su ordinador al puerto ETHERNET para la configuración inicial.

1. Abra su explorador de web. Escribe 192.168.1.1 (la dirección IP predeterminada del NWA1100) como direccion.

Si no pueda acceder al configurador Web, disfruebe que las direcciones IP yesianas de subred del NWA1100 y delordenador estén en el本身就是 rango de direccion IP.

1. Escribe 1234 (contrasenia predeterminada) en el campo Password (Contrasenia) y hagablick en Login (Iniciar sesión).

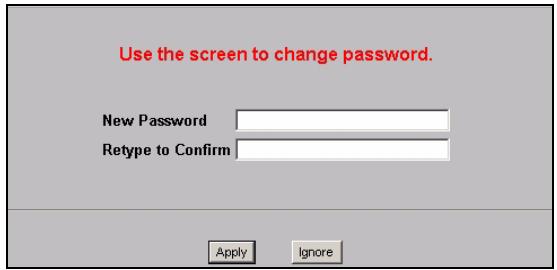

1. Bombie la contraseña de acceso introduciendo una nuevo contraseña y hacer迭代 clic en Apply (Aplicar). Asegúrese de grabar la nuevo contraseña y guardarla en un lugar seguro.

Si cambía la contraseña y la olvida, nécessitará reinecer el NWA1100. Consulte la Guía del usuario para como utiliser el botón RESET.

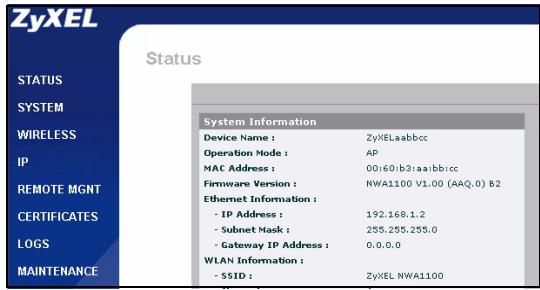

1. Aparecerá la pantalla STATUS (ESTADO).

Ajustar la configuración del sistema

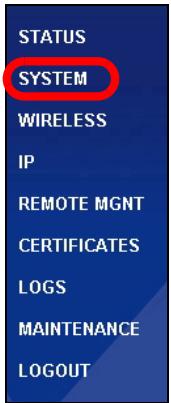

1. Hagablick en SYSTEM (SISTEMA) en el panel de navigacion.

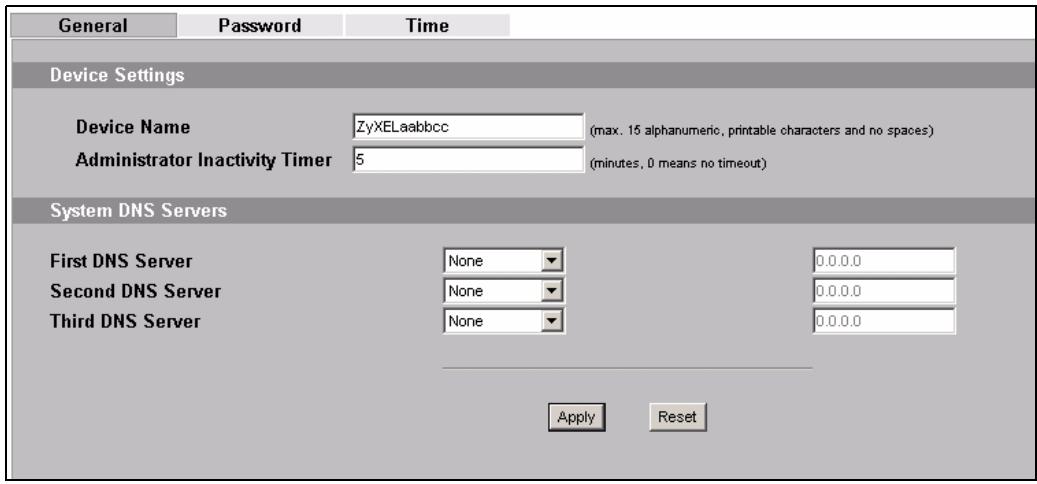

1. Aparecerá la pantalla SYSTEM > General.

System Name (Nombre del système) es para identificar el NWA1100 en su red. Elija un nombre identificativo ocede el predeterminado.

DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuración DNS (Domain Name System) española, selección User-Defined (Definido por el usuario) y describala ahora.

1. Haga cli en Apply (Aplicar).

Ajustar la configuración inalámbrica

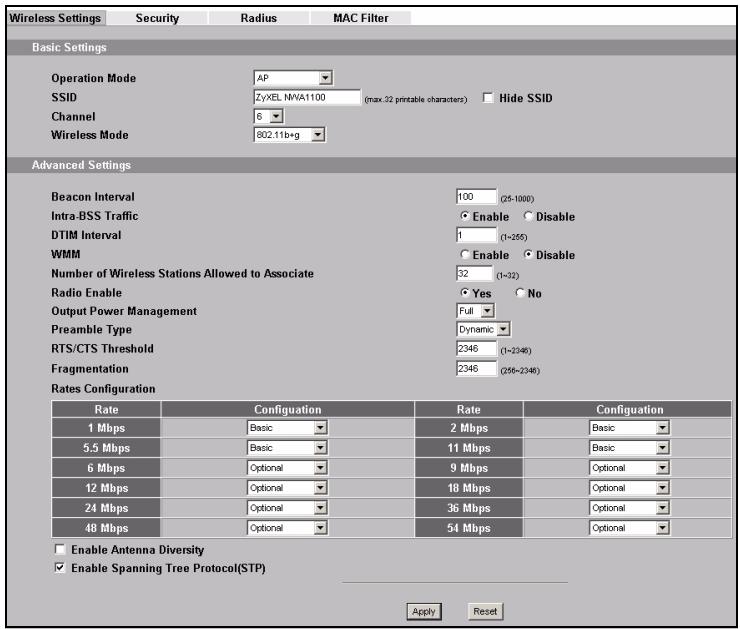

1. Hagablick en WIRELESS (INALÁMBRICO) en el panel de navigation. Aparecerá la pantalla Wireless Settings (Configuración inalámbrica).

Las estaciones inalábricas y el NWA1100 deben usar la misma configuración SSD, ID de canal y cifrado para lacomingsin alábrica.

Operation Mode (Modo de operación): Asegúrese de haber的选择atorio el modo Access Point (Punto de acceso).

Wireless Mode (Modo inalámbrico): SeLECTIONE el estándar inalámbrico que deseee que utilise su red. Si no está seguro de qué selectionar, selección 802.11b+g.

Channel (Elegir de canal): Selezione el canal inalámbrico que deseee que su red utilise.

1. Hagablick en Apply (Aplicar) para guardar su configuracion.

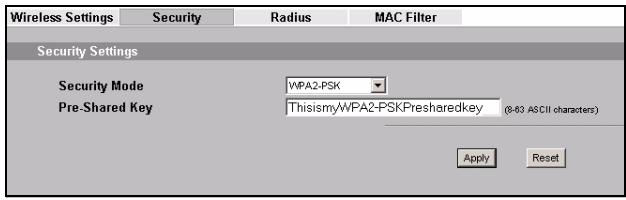

3. Hagablick en la ficha Security (Seguridad).

Aquí es donde pueda introducer la configuración de seguridad para su red inalábrica. Los Campos querellene se diferencian según el tipo de sécurité que selección en el campo Security Mode (Modo de seguidad).Selección None (Ninguno) si no desea utiliser la seguridad inalábrica.

Este exemple utilizes seguidad WPA2-PSK, en la que todos los clientes inalábricos deben utiliser la mesma clave pre-comparta para unirse a la red.

Asegúrese de que todos los clients inalámbricos soporten el tipo de seguridad ajustado. Hagablick en Apply (Aplicar) cuando haya finalizzato.

Si los clients inalábricos no peuvent comunicarse con la red, asegúrese de que los clients y el NWA1100 realizen la misma configuración de seguridad inalábrica.

Ajustar la configuración IP

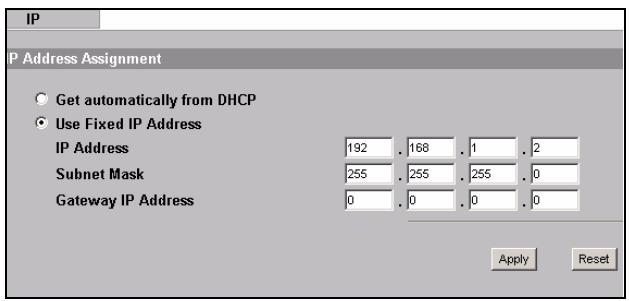

1. Necesita configurar la direccion IP de su NWA1100 para que estén en la misma subred que su red. Hagablick en IP en el panel de navigacion.

Selección Get automatically from DHCP (Obtener automatamente de DHCP) si desea que un(servidor DHCP de su red asigne una direccion IP al NWA1100.

Si tiene una direccion IP
especiala para usar,
seccione Use fixed IP address (Utilizar
direccion IP fija) e
introduzcala bajo con su
mascar a de subred y
puerta de enlace IP.

Hagablick Apply (Aplicar).ElNWA1100 ahorautiliza la newa configuracion IP;no puedeconectarse mas al NWA1100utilizando la direccion IP predeterminada.

Si cambía la direccion IP de su NWA1100, deben utilizar la nuevo direccion IP laproxima vez que acceda al configurador Web. Si seleccióna Get automatically from DHCP (Obtener automatically de DHCP) compruebe que su servidor DHCP determina la direccion IP que asigna al NWA1100.Consulte la documentación de su servidor DHCP para más información.

1. Si hacaeubiado la direccion IP de suordenador,devuvelvale su configuracion predeterminada.
2. Cambie la configuración inalábrica en las estaciones inalábricas para que coincida con la del NWA1100. Consulte la documento de su adaptorín alábrico.

El NWA1100 ya está lista para connectarse a su switch o router. Puede hacerlo ahora o una vez colocadas las antenas y montado el NWA1100.

Si el NWA1100 no pueda comunicarse con la red, compruebe que el NWA1100 utilizes una direccion IP en la misma subred que el switch / router.

Conectar las antennas

Siga"These pasos para conectar las antennas incluidas.

1. Localice los connectores de la antenna en los laterales de su NWA1100.
2. Atornille las antennas en sentido horario en los connectores para antenas. Las antenas deben estar perpendiculars al sueño y paralelas entre ellas.

Asegürese de que las antenas estén bien atornilladas en los connectores para antenna.

Instalación del montaje para hardware

En general, la mejor colocacion para el punto de acceso es en el centro del area de cobertura. Para un mejor rendimiento, monte el NWA1100 hacer arriba sin obstrucciones.

Libre y de pie

Cologne su NWA1100 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA1100 con sus cables de connexion.

Montaje en pared

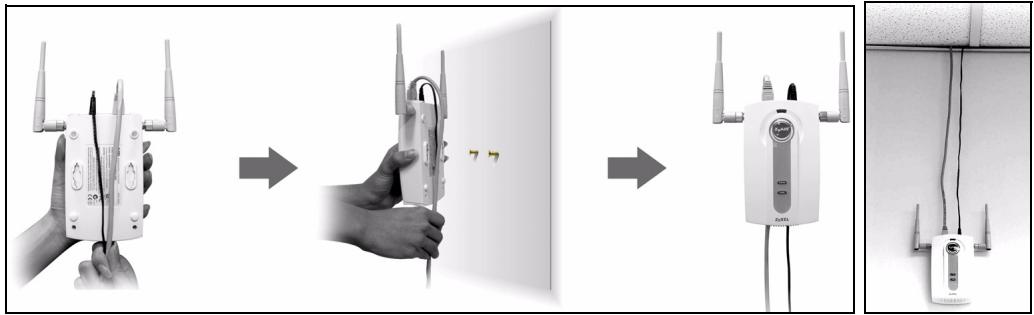

Siga"These pasos para montar su NWA1100 en una pared.

1. Localice una posicion alta en la pared libre de obstáculos.

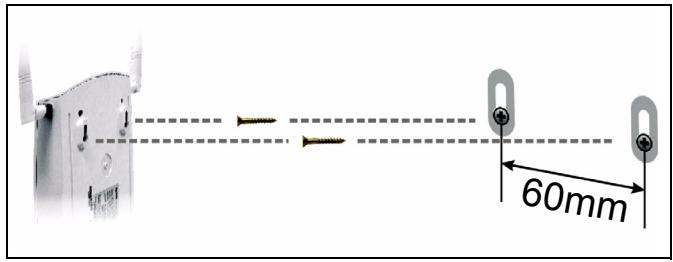

2. Conecte dos tornillos (no incluidos) en la pared separados por 60mm. Puede usar el diagrama al final de esta guía para poderle a marcar los agujeros de los tornillos correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho. No inserte los tornillos hasta el fondo en la pared. Deje un peuño espacio entre la cabeza del tornillo y la pared. El hueco debe ser lo suficientmente grande para que las cabezas de los tornillos couldan entrada en las ranuras de los tornillos y los cables de connexion quepan a工程技术 de la parte posterior del NwA1100.

Compruebe que los tornillos estén bien figos en la pared y Sean lo suficientemente fuertes como para soportar el peso del NWA1100 con los cables de connexion.

1. Ajuste los cables.

Pase los cables de connexion por la parte posterior del NWA1100 hacer abajo como aparece en lasuma figura.

O:

Pase los cables de connexion por la parte posterior hacía arriba o por el borde del techo.

1. Alinee los agujeros en la parte posterior del NWA1100 con los tornillos en la pared. Cuelgue el NWA1100 con los tornillos.

Corrente sobre Ethernet (optional)

La Corriente sobre Ethernet (PoE) es la capacité de suministrar alimentacion a su NWA1100 a trovés de un cable Ethernet CAT 5 de 8 contactos, eliminando la necessities de una toma de corriente cercana.

Tambien necessitará un dispositivo inyector o PoE (B) (no incluso) para suministrar corriente (C) al cable Ethernet (A).Esta característica permite una mayor flexibilitad para laubicación de su NWA1100 (Z).
