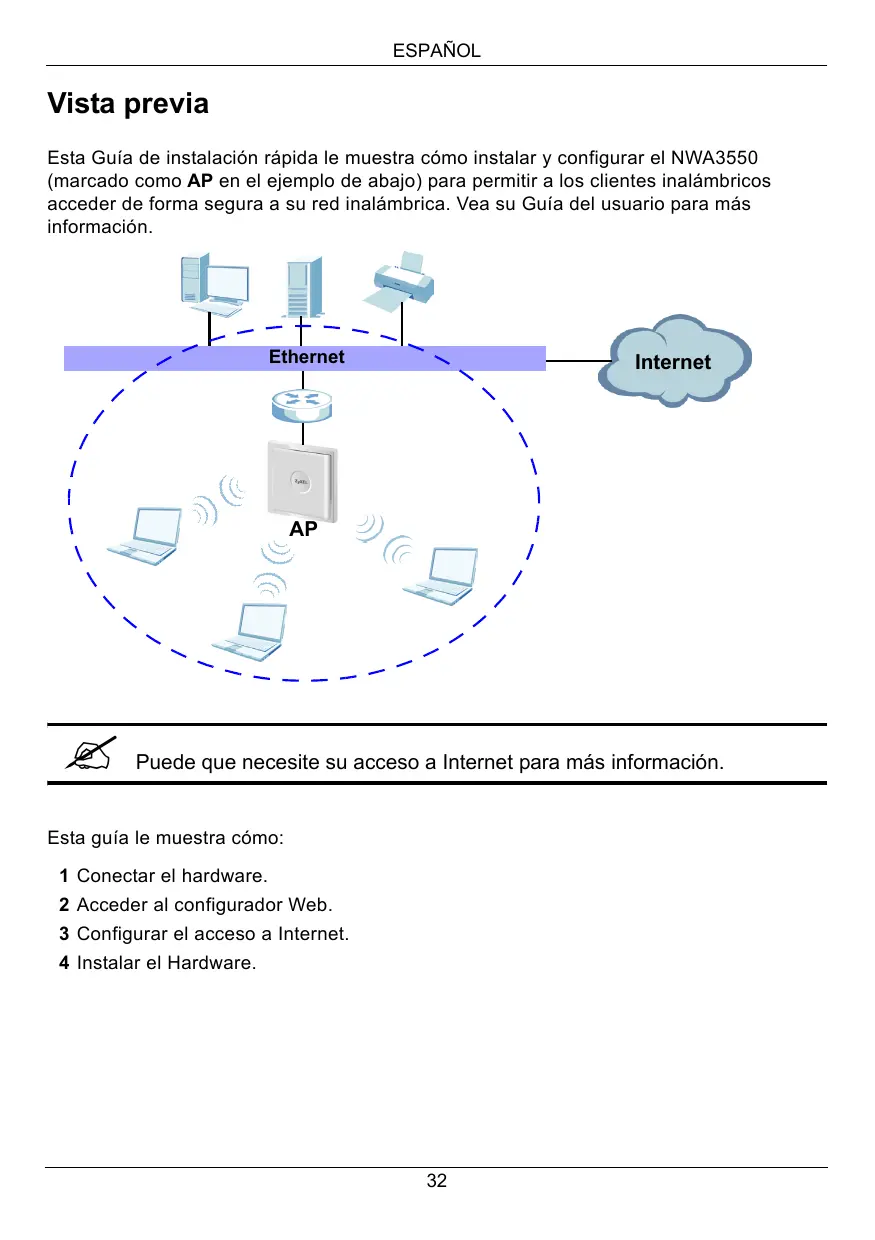

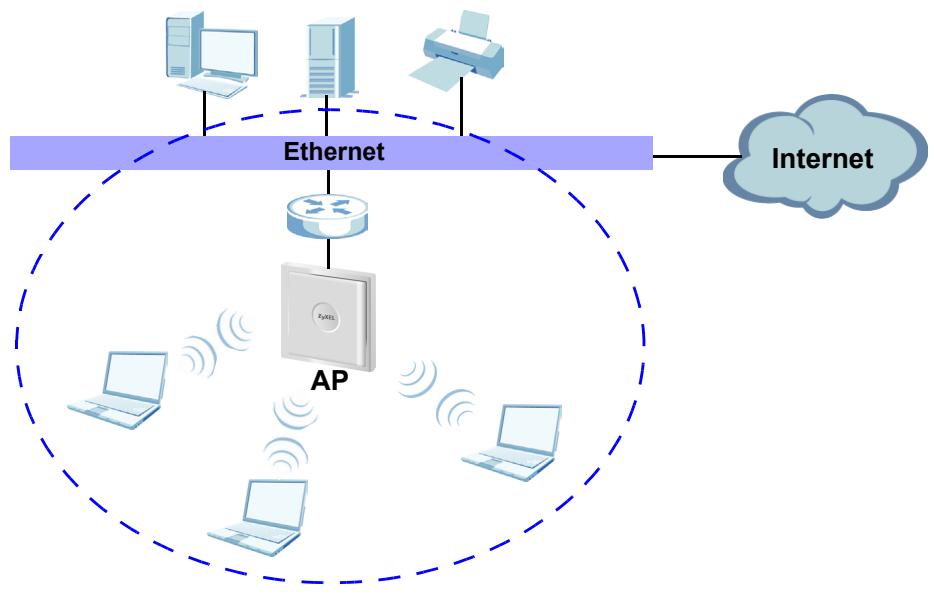

Vista previa Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA3550 (marcado como AP en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.

Puede que necesite su acceso a Internet para más información.

Esta guía le muestra cómo:

1 Conectar el hardware. 2 Acceder al configurador Web. 3 Configurar el acceso a Internet. 4 Instalar el Hardware.

1 Conectar el hardware

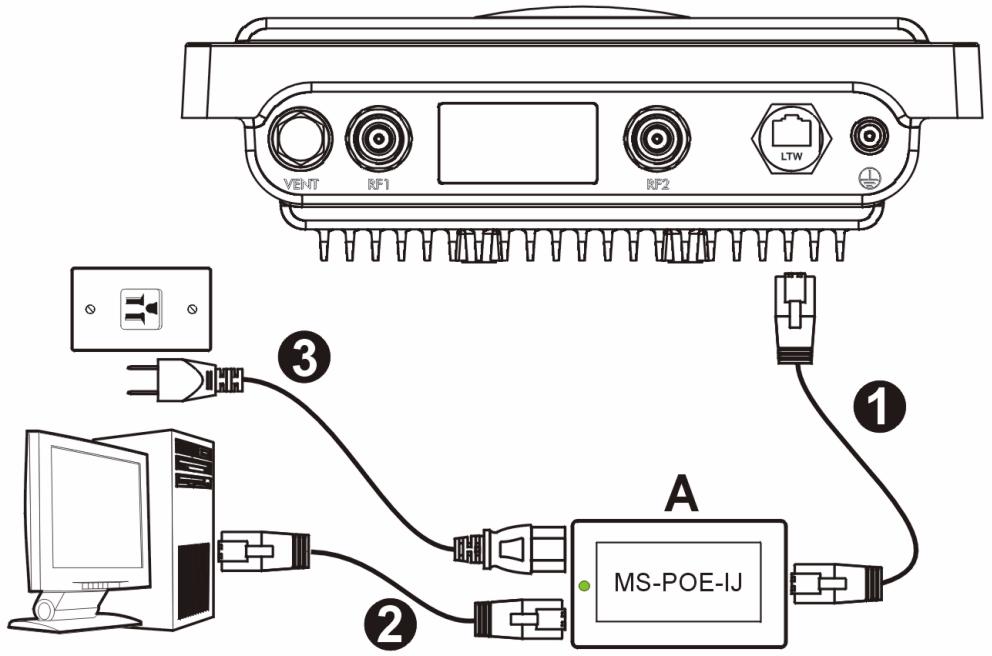

1 Utilice un cable Ethernet para conectar el puerto Ethernet (frente al zócalo de corriente) en el inyector de corriente MS-POE-IJ (A en la figura) al puerto Ethernet del

NWA3550. 2 Utilice un cable Ethernet para conectar el otro puerto Ethernet (junto al zócalo de corriente) a un ordenador para la configuración inicial. 3 Conecte el inyector de corriente a una toma de corriente apropiada utilizando el cable de corriente incluido. El NWA3550 recibe su corriente desde el inyector utilizando PoE (Power over Ethernet). 4 Tras haber completado la configuración inicial, conecte el puerto Ethernet (junto al zócalo de corriente) del inyector de corriente a una clavija Ethernet con acceso a red (por ejemplo, un módem o router de banda ancha).

1.1 Luz del inyector de corriente

• El LED (luz) del inyector de corriente se enciende en verde fijo cuando la corriente está conectada.

ESPAÑOL V Si el LED no se enciende, compruebe sus conexiones y verifique si los cables están dañados. Si el LED continúa apagado, contacte con su vendedor.

2 Acceder al Configurador Web

Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una versión superior con JavaScript activado y el bloqueo de anuncios desactivado.

2.1 Configurar la dirección IP de su ordenador

Apunte la configuración IP actual de su ordenador antes de cambiarla.

Primero, ajuste su ordenador para utilizar una dirección IP estática dentro del rango

192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA3550. Consulte su Guía del usuario para información sobre la configuración de la dirección IP de su ordenador.

2.2 Acceda al Configurador Web

Aunque puede conectarse al NWA3550 de forma inalámbrica, se recomienda que conecte su ordenador al puerto Ethernet para la configuración inicial.

1 Abra su explorador de web. Escriba

192.168.1.1 (la dirección IP predeterminada del NWA3550) como dirección.

ESPAÑOL V Si no puede acceder al configurador Web, compruebe que las direcciones

IP y máscaras de subred del NWA3550 y del ordenador estén en el mismo rango de dirección IP (ver Sección 2.1).

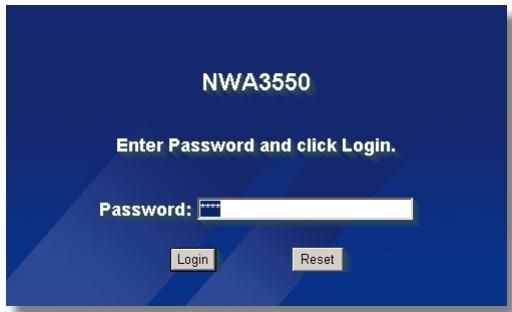

2 Haga clic en Login (Acceso) (la contraseña predeterminada 1234 ya está introducida).

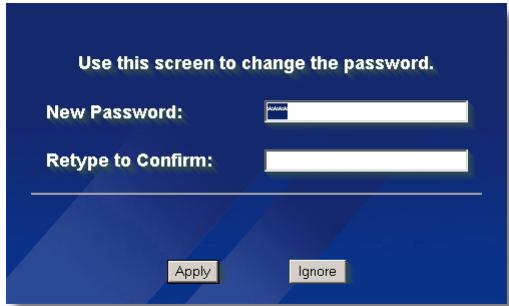

3 Cambie la contraseña de acceso introduciendo una nueva contraseña y haciendo clic en Apply (Aplicar).

Asegúrese de grabar la nueva contraseña y guardarla en un lugar seguro.

V Si cambia la contraseña y la olvida, necesitará reiniciar el NWA3550.

Contacte con su vendedor.

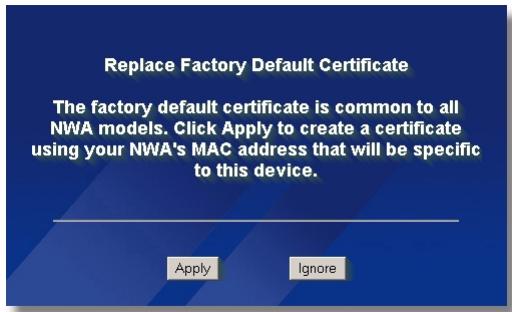

4 Haga clic en Apply (Aplicar) para cambiar el certificado predeterminado de fábrica para mayor seguridad; por otro lado, haga clic en Ignore (Ignorar) para proceder si no desea cambiar el certificado en este momento.

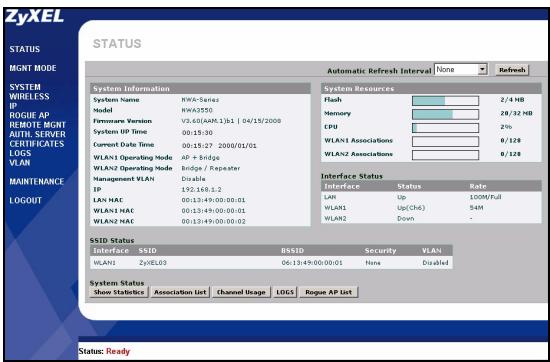

5 Aparecerá la pantalla STATUS.

3 Configure el NWA3550

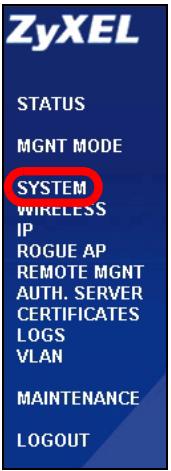

3.1 Ajustar la configuración del sistema 1 Haga clic en SYSTEM (SISTEMA) en el panel de navegación.

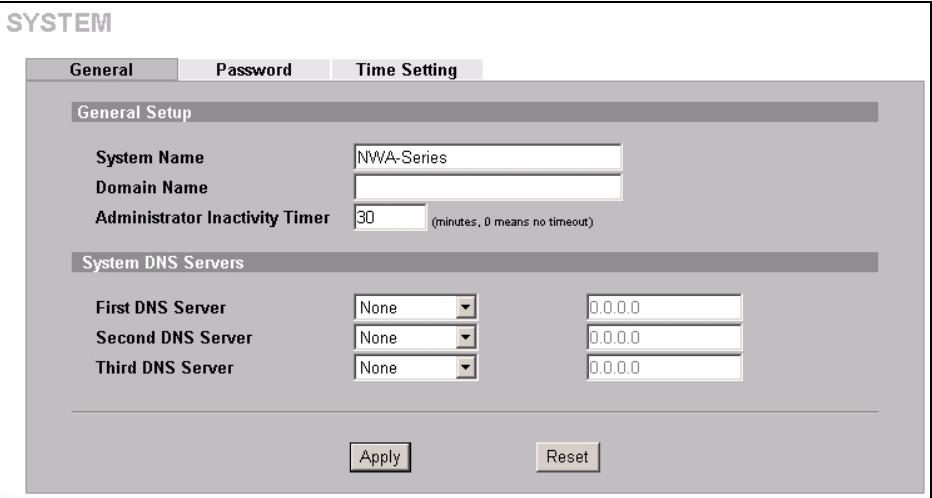

2 Aparecerá la pantalla SYSTEM > General.

System Name (Nombre del sistema) es para identificar el NWA3550 en su red. Elija un nombre identificativo o deje el predeterminado.

Domain Name (Nombre de dominio): Escriba un nombre de dominio si su ISP requiere uno para la autenticación. O bien puede dejarlo en blanco o ajustar lo que haya aparecido automáticamente. DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuración DNS (Domain Name System) específica, seleccione User-Defined (Definido por el usuario) y escríbala aquí. 3 Haga clic en Apply (Aplicar).

3.2 Ajustar la configuración inalámbrica

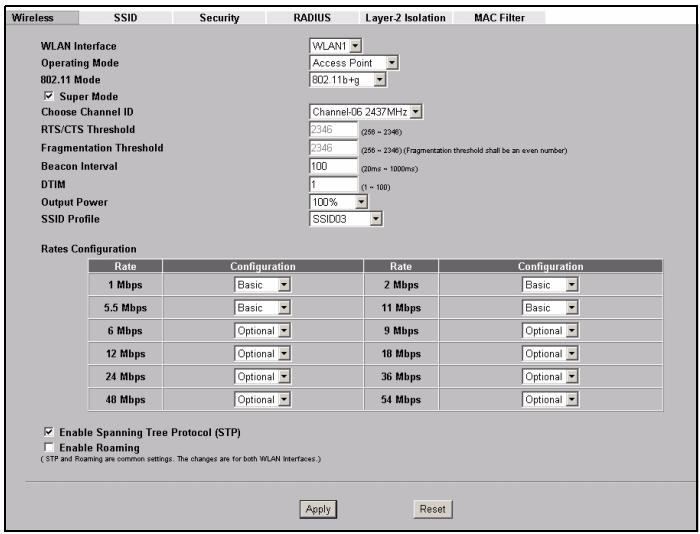

1 Haga clic en WIRELESS (INALÁMBRICO) en el panel de navegación. Aparecerá la siguiente pantalla.

Las estaciones inalámbricas y el NWA3550 deben utilizar la misma configuración SSID, ID de canal y cifrado para la comunicación inalámbrica.

WLAN Interface (Interfaz WLAN): Asegúrese de que WLAN1 esté seleccionado.

Operating Mode (Modo de operación): Asegúrese de haber seleccionado el modo Access Point (Punto de acceso). 802.11 Mode (Modo 802.11): Seleccione el estándar inalámbrico que desee que utilice su red. Si no está seguro de qué seleccionar, seleccione 802.11b+g. Choose Channel ID (Elegir ID de canal): Seleccione el canal inalámbrico que desee que su red utilice. Para que el NWA3550 seleccione automáticamente un canal, haga clic en Scan (Escanear). SSID Profile (Perfil SSID): Seleccione el perfil SSID que desee configurar para el acceso a la red en la lista desplegable. Este ejemplo utiliza el perfil SSID03. 2 Haga clic en Apply (Aplicar) para guardar su configuración.

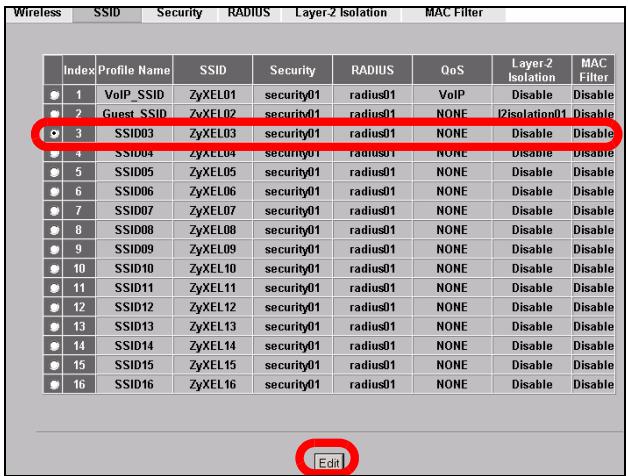

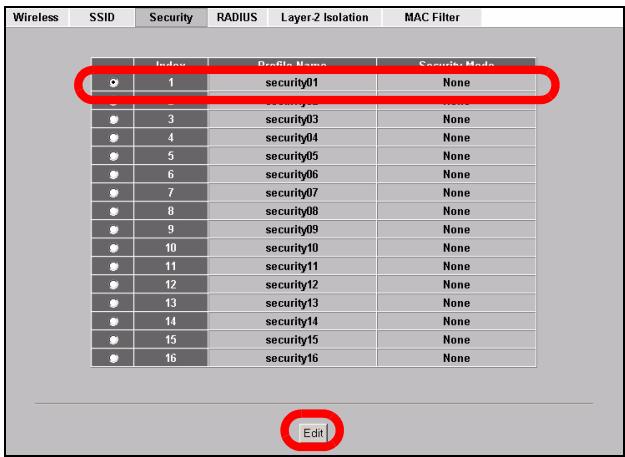

3 Haga clic en la ficha SSID. Aparecerá la siguiente pantalla. Asegúrese de que la configuración de SSID03 tenga sus valores predeterminados. El SSID (nombre de la red) predeterminado es ZyXEL03, su configuración de Security (Seguridad) predeterminada es Security01. Layer 2 Isolation (Aislamiento de capa 2) y MAC Filter (Filtro MAC) están ajustados a Disable (Desactivado) por defecto. Si desea cambiar la configuración del perfil SSID, seleccione SSID03 y haga clic en Editar. 4 Haga clic en la ficha Security (Seguridad). Asegúrese de que Security01 esté seleccionado y haga clic en Edit (Editar).

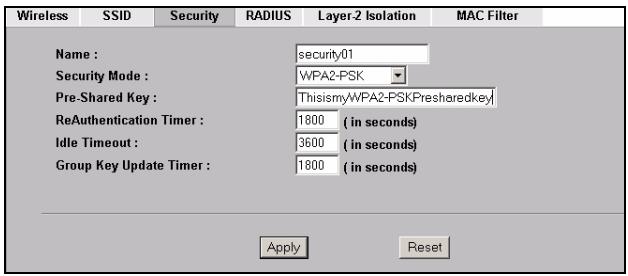

5 Aquí es donde puede introducir la configuración de seguridad para su red inalámbrica. Los campos que rellene se diferencian según el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalámbrica. Este ejemplo utiliza seguridad WPA2-PSK, en la que todos los clientes inalámbricos deben utilizar la misma clave pre-compartida para unirse a la red. Asegúrese de que todos los clientes inalámbricos soporten el tipo de seguridad ajustado. Haga clic en Apply (Aplicar) cuando haya finalizado.

V Si los clientes inalámbricos no pueden comunicarse con la red, asegúrese de que los clientes y el NWA3550 utilicen la misma configuración de seguridad inalámbrica.

ESPAÑOL Ajustar la configuración IP

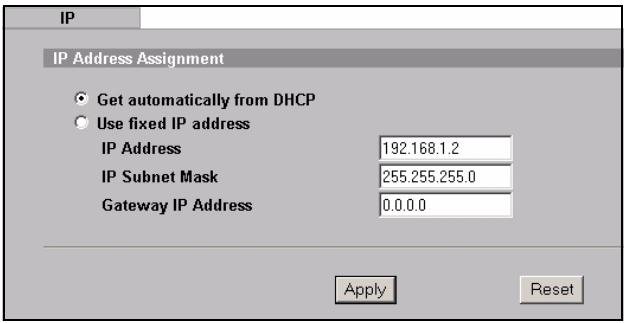

1 Necesita configurar la dirección IP de su NWA3550 para que estén en la misma subred que su red. Haga clic en IP en el panel de navegación. Seleccione Get automatically from DHCP (Obtener automáticamente de DHCP) si desea que un servidor DHCP de su red asigne una dirección IP al NWA3550. Si tiene una dirección IP específica para usar, seleccione Use fixed IP address (Utilizar dirección IP fija) e introdúzcala junto con su máscara de subred y puerta de enlace IP. Haga clic en Apply (Aplicar). El NWA3550 ahora utiliza la nueva configuración IP; no puede conectarse más al NWA3550 utilizando la dirección IP predeterminada.

Si cambia la dirección IP de su NWA3550, deberá utilizar la nueva dirección IP la próxima vez que acceda al configurador Web. Si selecciona Get automatically from DHCP (Obtener automáticamente de

DHCP) compruebe que su servidor DHCP determina la dirección IP que asigna al NWA3550. Consulte la documentación de su servidor DHCP para más información.

2 Si ha cambiado la dirección IP de su ordenador en Sección 2.1, devuélvale su configuración predeterminada.

3 Cambie la configuración inalámbrica en las estaciones inalámbricas para que coincida con la del NWA3550. Consulte la documentación de su adaptador inalámbrico.

ESPAÑOL El NWA3550 ya está listo para conectarse a su switch o router. Puede hacerlo ahora o una vez colocadas las antenas y montado el NWA3550.

V Si el NWA3550 no puede comunicarse con la red, compruebe que el

NWA3550 utiliza una dirección IP en la misma subred que el switch / router.

4 Instalar el Hardware

Complete los siguientes pasos para instalar el NWA3550 en un poste o en la pared.

4.1 Instalación del montaje para hardware

En general, la mejor ubicación para el punto de acceso es en el centro del área de cobertura. Para un mejor rendimiento, monte el NWA3550 hacia arriba sin obstrucciones.

4.1.1 Lista del paquete

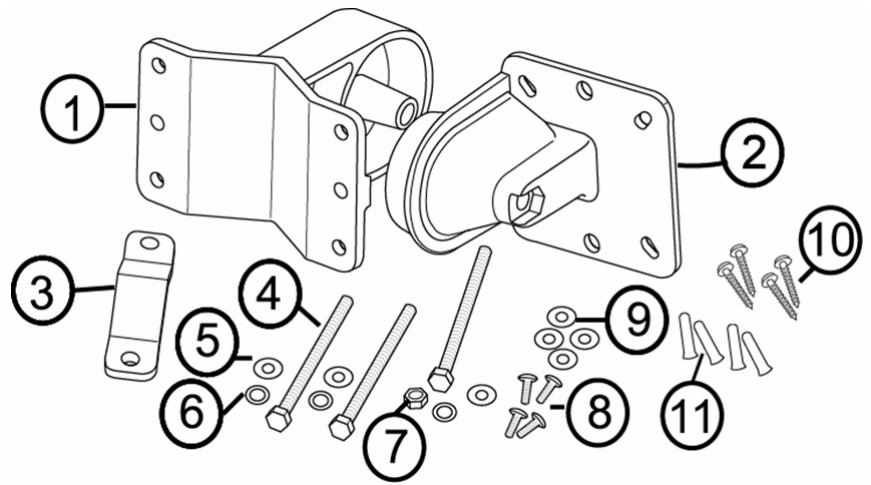

ESPAÑOL Necesita lo siguiente:

1 Un soporte para poste o pared

2 Un soporte articulado

8 Cuatro tornillos M5*12

3 Una barra de montaje en poste

9 Cuatro arandelas M5

4 Tres tornillos M8*110

10Cuatro tornillos de montaje en la pared

11Cuatro conectores de obra

6 Tres arandelas con muelle M8

4.1.2 Montar el soporte de montaje

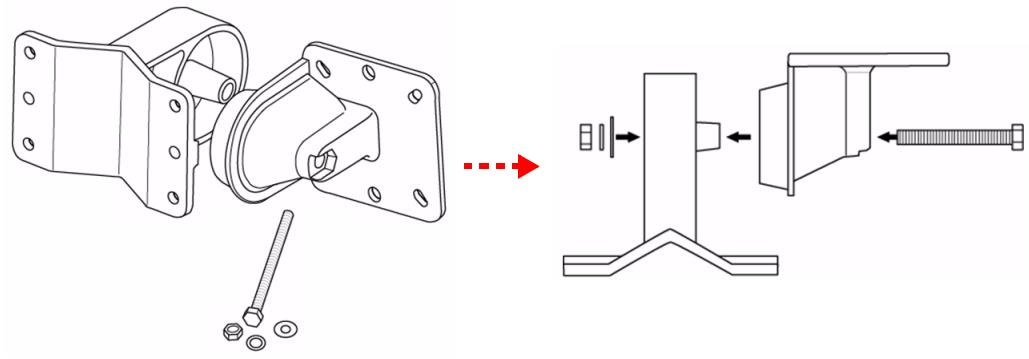

1 Utilice un tornillo M8*110, una arandela M8, una arandela con muelle M8 y una tuerca M8 para colocar el soporte de pared o poste en el soporte articulado.

4.1.3 Montaje en poste

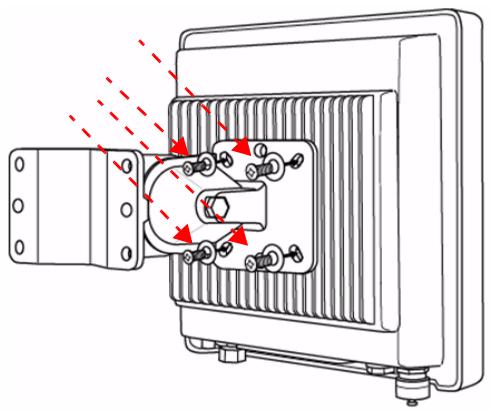

1 Alinee el soporte de montaje con los agujeros de la parte trasera del NWA3550. Inserte cuatro tornillos M5*12 en los agujeros y utilice una llave para apretar los tornillos con las arandelas M5.

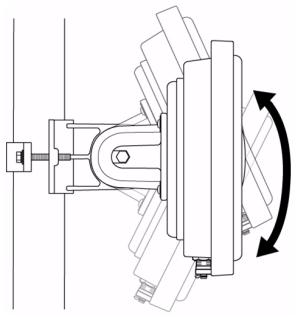

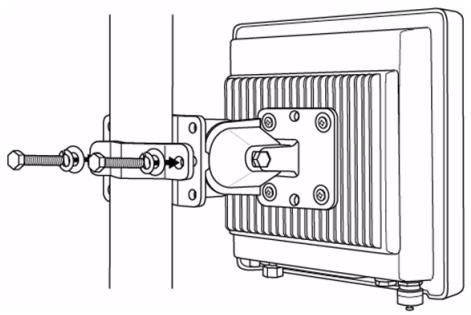

2 Coloque el soporte de montaje alrededor de un poste. Alinee la barra de montaje del poste con los agujeros del soporte para pared o poste. Inserte dos tornillos M8*110 en los agujeros y utilice una llave para apretar los tornillos con las arandelas M8 y las arandelas con muelle M8.

3 Ajuste el NWA3550, los cables y las antenas para una correcta orientación.

4.1.4 Montaje en pared

1 Seleccione una posición sin obstáculos en una pared dura. 2 Coloque el soporte para pared o poste en la pared para marcar la posición de los tornillos. Perfore cuatro agujeros para los conectores de obra.

Procure evitar dañar los tubos o cables situados en el interior de la pared al perforar los agujeros para los tornillos.

3 Inserte los conectores de obra en la pared.

Los tornillos incluidos y los conectores de obra son para el uso con ciertas paredes. Puede que necesite utilizar otros tornillos y conectores, dependiendo del material de la pared.

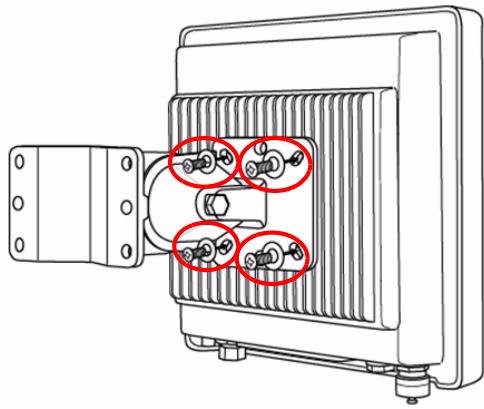

4 Alinee el soporte de montaje con los agujeros de la parte trasera del

NWA3550. Inserte cuatro tornillos M5*12 en los agujeros y utilice una llave para apretar los tornillos con las arandelas M5.

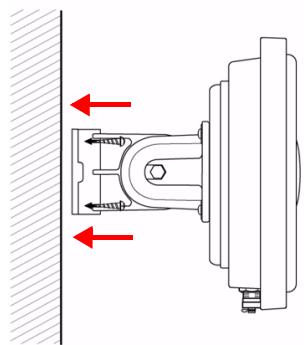

5 Instale los cuatro tornillos de montaje en la pared a través de los agujeros del soporte para pared o poste en los conectores para fijar el soporte de montaje en la pared. Asegúrese de que los tornillos estén perfectamente apretados y seguros en la pared.

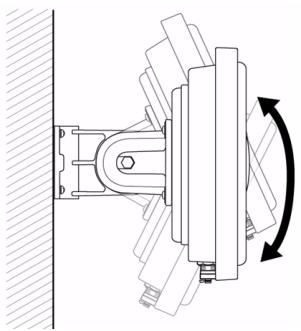

6 Ajuste el NWA3550, los cables y las antenas para una correcta orientación.

4.2 Conectar las antenas

Atornille las antenas en sentido horario en los conectores de antena de la parte inferior de su NWA3550.

Asegúrese de que las antenas estén bien atornilladas en los conectores para antena.

Consulte la Guía del usuario para la lista de antenas compatibles.

Procedimiento para ver la(s) certificación(es) del producto

1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3 Seleccione la certificación que desee visualizar en esta página.
