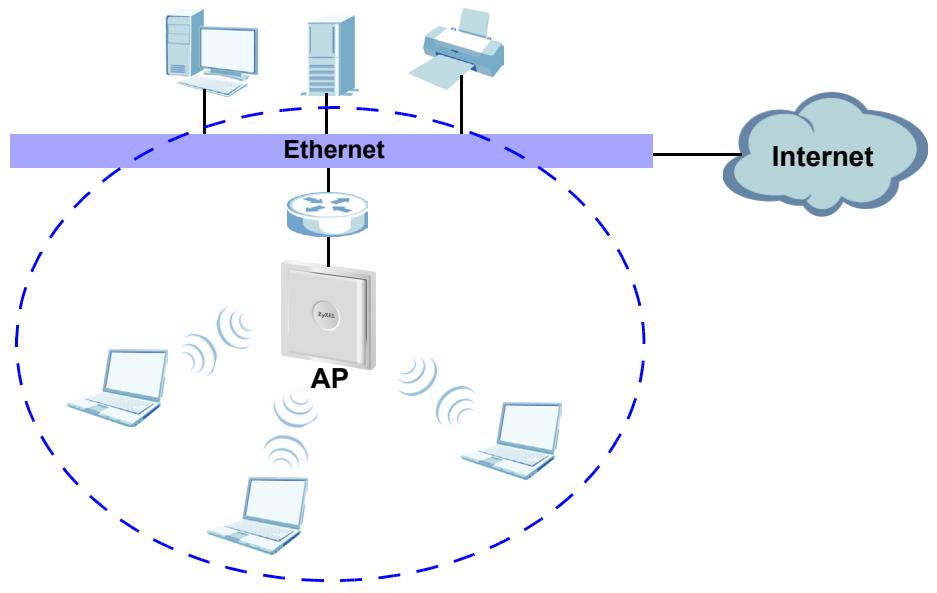

Ce guide de mise en route rapide indique comment installer et configurer le NWA3550 (marqué d'un AP dans l'exemple ci-dessous) pour permettre aux clients sans fil d’accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur pour plus d'informations.

Vous aurez peut-être besoin de vos informations d'accès à Internet.

Ce guide vous indique comment :

1 Connecter le matériel. 2 Accédez au configurateur Web. 3 Configurer l'accès à Internet. 4 Installer le matériel.

1 Connecter le matériel

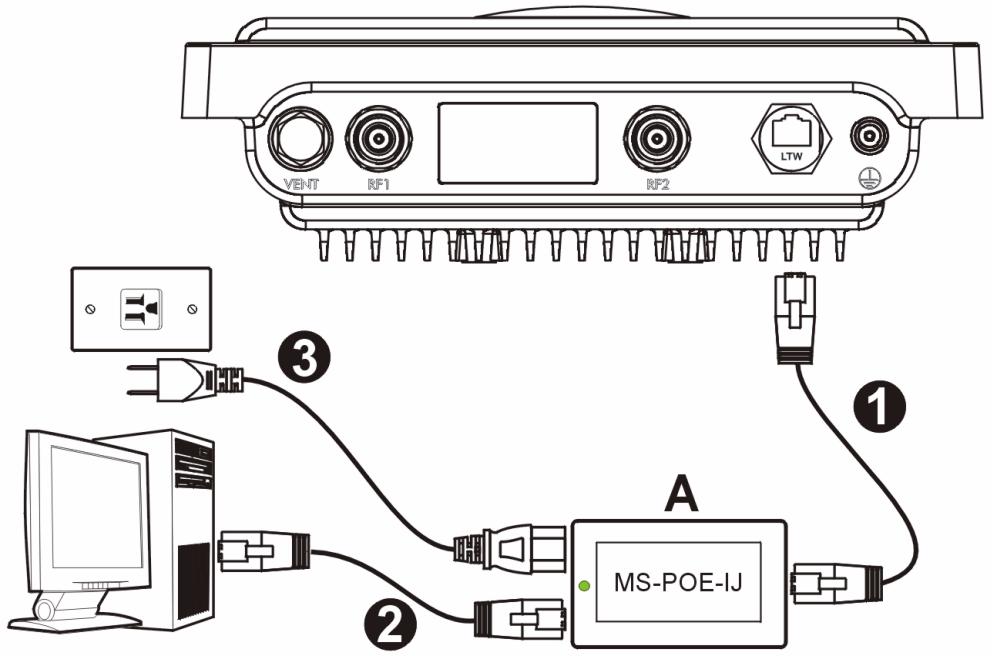

1 Utilisez un câble Ethernet pour connecter le port Ethernet (face à la prise d'alimentation) sur l'injecteur d'alimentation MS-POE-IJ inclus (A dans la figure) au port

Ethernet du NWA3550. 2 Utilisez un câble Ethernet pour connecter l'autre port Ethernet (à côté de la prise d'alimentation) à un ordinateur pour la configuration initiale. 3 Connectez l'injecteur d'alimentation à une source d'alimentation adéquate à l'aide du cordon d'alimentation inclus. Le NWA3550 reçoit son alimentation de l'injecteur d'alimentation en utilisant PoE (Power over Ethernet). 4 Après avoir effectué la configuration initiale, connectez le port Ethernet (à côté de la prise d'alimentation) de l'injecteur d'alimentation à une prise Ethernet avec accès réseau (par exemple, un modem ou un routeur large bande).

1.1 Voyant d'injecteur d'alimentation

• La LED (voyant) sur l'injecteur d'alimentation s'illumine en vert fixe quand l'alimentation est connectée.

FRANÇAIS V Si la LED ne s'allume pas, vérifiez vos connexions et vérifiez si vos câbles ne sont pas endommagés. Si la LED est toujours éteinte, contactez votre vendeur.

2 Accéder au configurateur Web.

Utilisez Internet Explorer 6.0 et plus récent ou Netscape Navigator 7.0 et des versions plus récentes avec JavaScript activé et le bloqueur de fenêtres publicitaires intempestives désactivé.

2.1 Paramétrez l'adresse IP de votre ordinateur

Notez les paramètres IP actuels de votre ordinateur avant de les modifier.

Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage

192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela permet d'assurer que votre ordinateur peut communiquer avec votre NWA3550. Consultez votre guide de l'utilisateur pour les informations sur le paramétrage de l'adresse IP de votre ordinateur.

2.2 Ouvrez une session dans le configurateur Web

Même si vous pouvez vous connecter au NWA3550 sans fil, il est recommandé de connecter votre ordinateur au port Ethernet pour la configuration initiale.

1 Lancez votre navigateur web. Entrez

192.168.1.2 (l'adresse IP par défaut du NWA3550) comme adresse.

FRANÇAIS V Si vous ne pouvez pas accéder au Configurateur Web, vérifiez que les adresses IP et les masques de sous-réseau du NWA3550 et de l’ordinateur sont dans la même plage d’adresse IP (voir la Section 2.1).

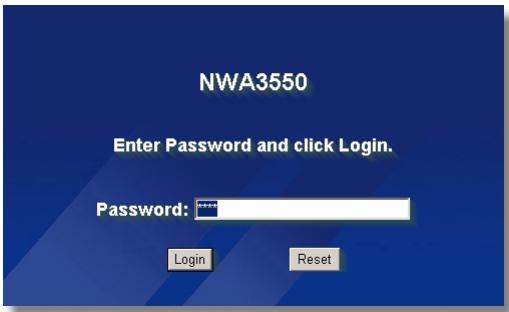

2 Cliquez sur Login (Ouvrir une session) (le mot de passe par défaut

1234 est déjà entré).

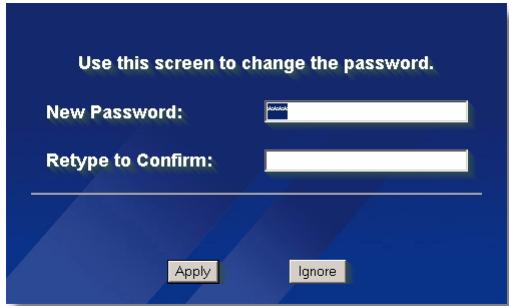

3 Changez le mot de passe d'ouverture de session en entrant un nouveau mot de passe et cliquez sur

Apply (Appliquer). Prenez soin d'enregistrer le nouveau mot de passe et conservez-le dans un endroit sûr.

V Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA3550. Contactez votre vendeur.

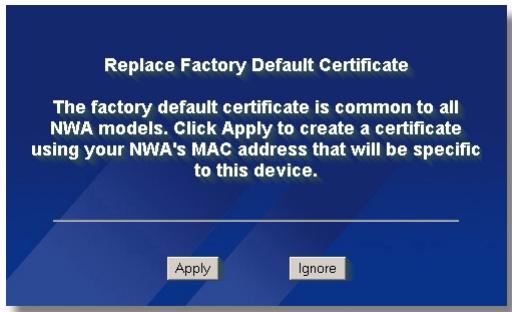

4 Cliquez sur Apply (Appliquer) pour remplacer le certificat d'usine par défaut pour renforcer la sécurité ; vous pouvez aussi cliquer sur Ignore (Ignorer) pour continuer si vous ne voulez pas changer le certificat maintenant.

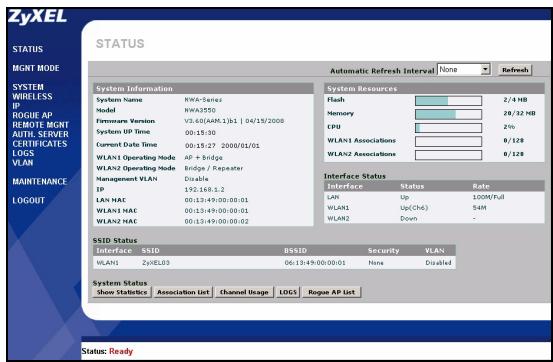

5 L’écran STATUS (ETAT) apparaît.

3 Configurer le NWA3550

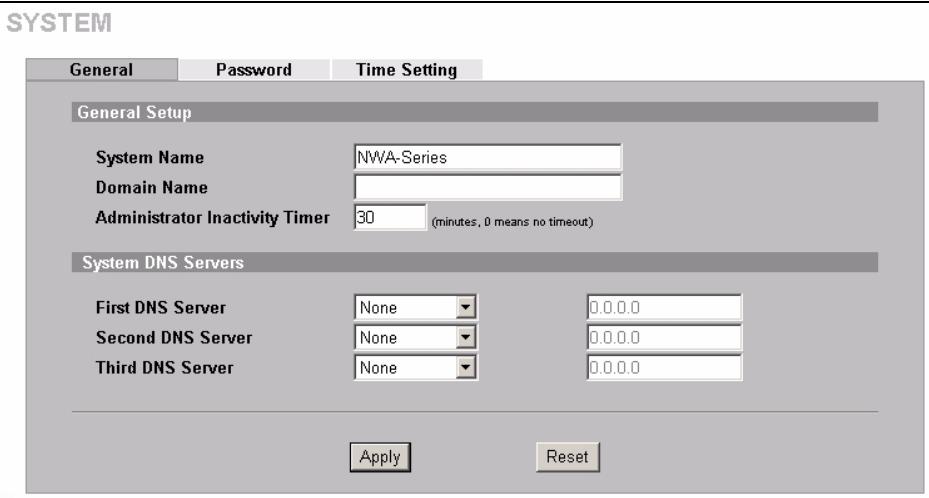

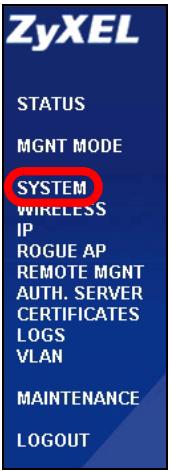

3.1 Configurer les paramètres du système 1 Cliquez sur System (SYSTÈME) dans le panneau de navigation.

2 L'écran System (SYSTÈME) >General (Général) apparaît.

System Name (Nom du système) sert à identifier le NWA3550 sur votre réseau.

Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut. Domain Name (Nom de domaine): Entrez un nom de domaine si votre FAI en demande un pour authentification. Autrement vous pouvez le laisser vide ou sur ce qui pourrait être affiché automatiquement. DNS Server(s) (Serveur(s) DNS): Si votre FAI vous a attribué des paramètres DNS (Domain Name System) spécifiques, sélectionnez User-Defined (Personnalisé) et entrez-les ici. 3 Cliquez sur Apply (Appliquer).

3.2 Configurer les paramètres sans fil

1 Cliquez sur WIRELESS (SANS FIL) dans le panneau de navigation. L’écran suivant apparaît.

Les stations sans fil et le NWA3550 doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil.

WLAN Interface (Interface WLAN): Vérifiez que WLAN1 est sélectionné.

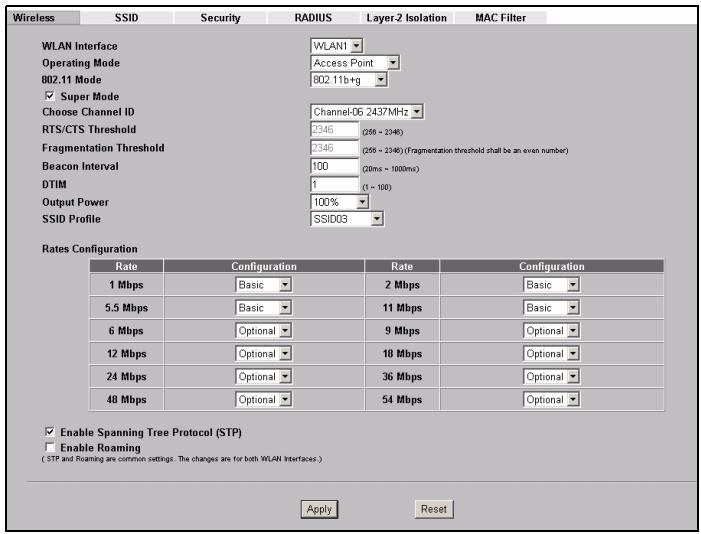

Operating Mode (Mode de fonctionnement): Vérifiez que Access Point (le mode Point d'accès) est sélectionné. Mode 802.11: Sélectionnez le standard sans fil à utiliser par votre réseau. Si vous ne savez pas lequel choisir, sélectionnez 802.11b+g. Choose Channel ID (Choisissez l'ID du canal): Sélectionnez le canal sans fil à utiliser par votre réseau. Pour que le NWA3550 sélectionne automatiquement un canal, cliquez sur Scan (Balayer). SSID Profile (Profil SSID): Sélectionnez le profil SSID que vous voulez configurer pour l'accès au réseau dans la liste déroulante. Cet exemple utilise le profil SSID03. 2 Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres.

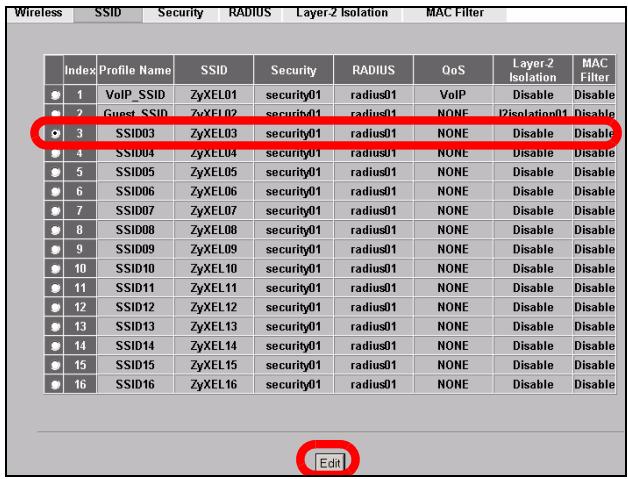

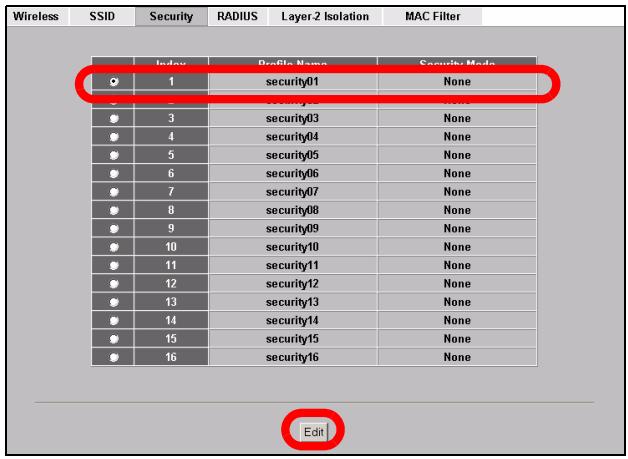

3 Cliquez sur l'onglet SSID. L’écran suivant apparaît. Le SSID03 (le nom du réseau) par défaut le SSID03 est ZyXEL03 et son paramètre de Security (Sécurité) par défaut est Security01 (Security01). Si les paramètres sont différent, ou si vous voulez changer le SSID, sélectionnez SSID03 et cliquez sur Edit (Editer) pour changer les paramètres. 4 Cliquez sur l’onglet Security (Sécurité). Vérifiez que Security01 est sélectionné et cliquez sur Edit (Editer).

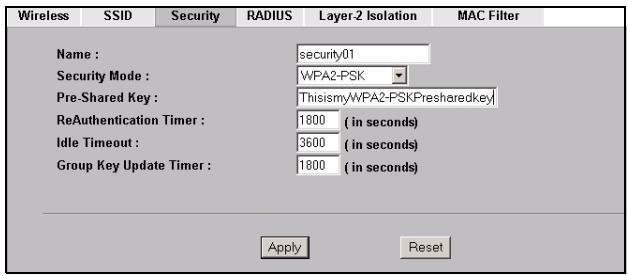

5 C'est l'endroit où vous pouvez enter les paramètres de sécurité pour votre réseau sans fil. Les champs que vous avez remplis diffèrent en fonction des types de sécurité que vous sélectionnez dans le champ Security Mode (Mode Sécurité). Sélectionnez None (Aucun) si vous ne voulez pas utiliser la sécurité sans fil. Cet exemple utilise la sécurité WPA2-PSK, dans lequel tous les clients sans fil doivent utiliser la même clé prépartagée pour accéder au réseau. Vérifiez que tous les clients sans fil prennent en charge le type de sécurité que vous avez choisi. Cliquez sur Apply (Appliquer) quand vous avez terminé.

V Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifiez que les clients et le NWA3550 utilisent les mêmes paramètres de sécurité sans fil.

3.3 Configurer les paramètres IP

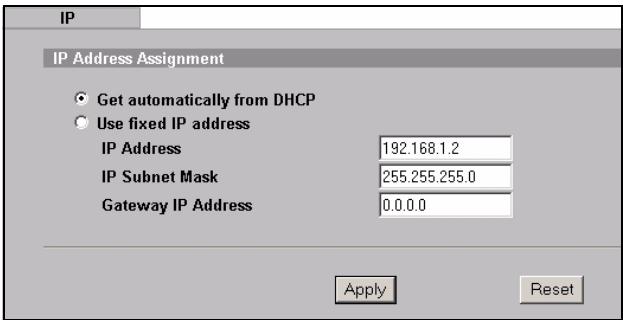

1 Vous devez paramétrer l'adresse IP de votre NWA3550 afin qu'elle se trouve dans le même masque de sous-réseau que votre réseau. Cliquez sur IP dans le panneau de navigation. Sélectionnez Get automatically from DHCP (Obtenir automatiquement à partir de DHCP) si vous voulez qu'un serveur DHCP sur votre réseau attribue une adresse IP au NWA3550. Si vous avez une adresse IP spécifique à utiliser, sélectionnez Use fixed IP address (Utiliser une adresse IP fixe) et entrez-la avec le masque de sous-réseau et l’adresse IP de passerelle. Cliquez sur Apply (Appliquer). Le NWA3550 utilise maintenant les nouveaux paramètres d'IP; vous ne pouvez plus vous connecter au NWA3550 en utilisant l'adresse IP par défaut.

Si vous changez l’adresse IP du NWA3550, vous devrez utiliser la nouvelle adresse IP la prochaine fois que vous accéderez au configurateur web. Si vous sélectionnez Get automatically from DHCP

(Obtenir automatiquement à partir de DHCP), consultez votre serveur DHCP pour déterminer l'adresse IP qu'il a attribuée au NWA3550. Consultez la documentation de votre serveur DHCP pour plus d'informations.

2 Si vous avez modifié l'adresse IP de votre ordinateur dans la Section 2.1, rétablissezla à sa valeur précédente.

3 Changez les paramètres sans fil dans les stations sans fil pour qu’ils correspondent à ceux du NWA3550. Consultez la documentation de votre adaptateur sans fil. Le NWA3550 est maintenant prêt à se connecter à votre commutateur ou routeur. Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les antennes et monté le NWA3550.

V Si le NWA3550 ne peut pas communiquer avec le réseau, vérifiez que le

NWA3550 utilise une adresse IP se trouvant sur le même sous-réseau que le commutateur / routeur.

4 Installer le matériel

Effectuez les procédures suivantes pour installer le NWA3550 sur un mât ou un mur.

4.1 Montage du matériel

En général, le meilleur emplacement pour le point d’accès est au centre de votre zone de couverture sans fil. Pour obtenir de meilleures performances, montez le NWA3550 sur un point élevé et sans obstructions.

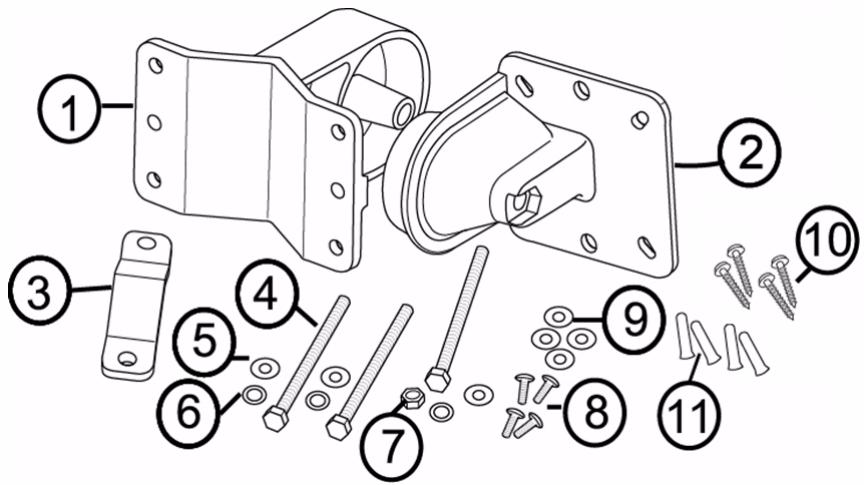

4.1.1 Liste d'emballage

FRANÇAIS Vous avez besoin des éléments suivants :

2 Un support d'articulation

3 Une barre de montage de mât

10Quatre vis de montage mural

11Quatre chevilles de maçonnerie

4.1.2 Assemblage du support de fixation

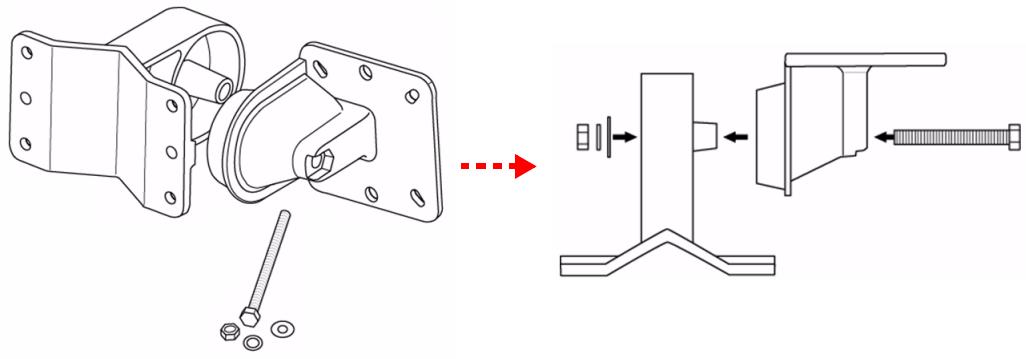

1 Utilisez une vis M8*110, une rondelle M8, une rondelle frein M8 et un écrou M8 pour fixer le support mural /de mât au support d'articulation.

4.1.3 Fixation sur mât

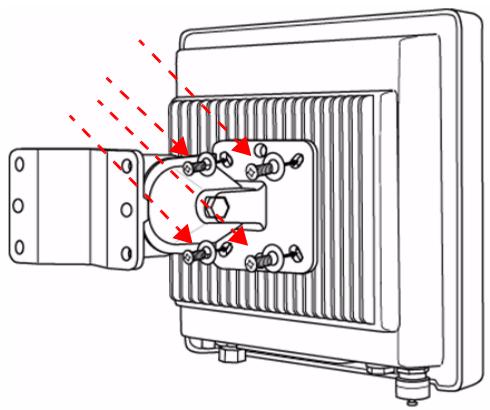

1 Alignez le support de fixation avec les trous situés au dos du NWA3550. Insérez quatre vis M5*12 dans les trous et à l'aide d'une clé serrez les vis avec les rondelles M5.

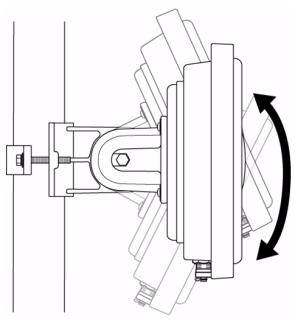

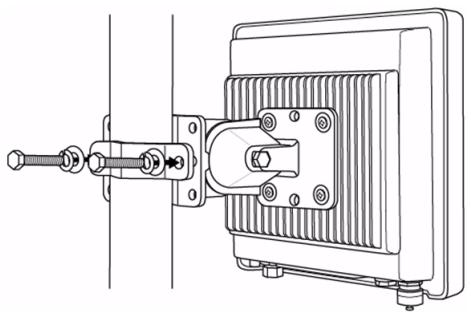

2 Placez le support de fixation autour d'un mât. Alignez la barre de fixation du mât avec les trous situés sur le mur/ support de mât. Insérez deux vis M8*110 dans les trous et à l'aide d'une clé serrez les vis avec les rondelles M8 et les rondelles frein

3 Orientez correctement le NWA3550, les câbles et les antennes.

4.1.4 Fixation murale

1 Sélectionnez une position sans obstruction sur un mur robuste. 2 Placez le support mural/ de mât sur le mur pour marquer l'écartement entre les vis. Percez quatre trous pour les chevilles de maçonnerie.

Faites attention à ne pas endommager les tuyaux ou les fils encastrés dans le mur lorsque vous percez les trous pour les vis.

3 Insérez les chevilles de maçonnerie dans le mur.

Les vis et les chevilles de maçonnerie incluses sont destinées principalement à une utilisation dans les murs en béton. Vous devrez peutêtre utiliser des vis et des chevilles différentes, selon le matériau de votre mur.

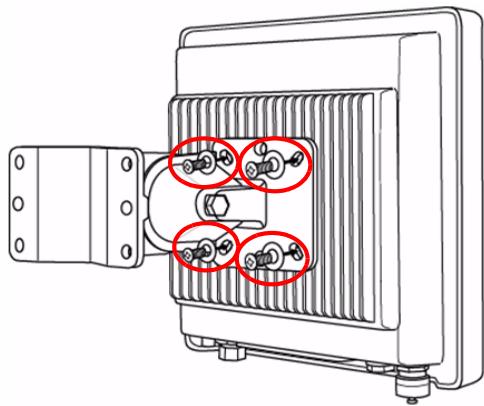

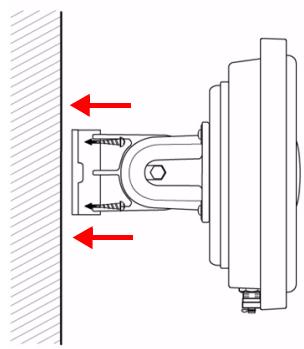

4 Alignez le support de fixation avec les trous situés au dos du NWA3550. Insérez quatre vis M5*12 dans les trous et à l'aide d'une clé serrez les vis avec les rondelles

5 Installez quatre vis de fixation murale dans les trous sur le support mural/ de mât dans les chevilles pour fixer les supports de fixation au mur. Vérifiez que les vis sont fixées étroitement et de façon sécurisée au mur.

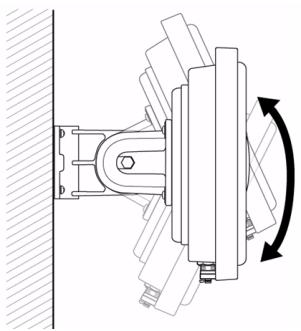

6 Orientez correctement le NWA3550, les câbles et les antennes.

4.2 Connecter les antennes

Vissez les antennes dans le sens horaire sur les connecteurs d'antenne situés au bas de votre NWA3550. Vérifiez que les antennes sont correctement vissées sur les connecteurs d’antenne. Consultez votre guide de l'utilisateur pour la liste d'antennes compatibles.

Procédure pour afficher la (les) certification(s) d'un produit

1 Allez à www.zyxel.com. 2 Sélectionnez votre produit sur la liste du menu déroulant de la page d'accueil de ZyXEL pour accéder à la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.
