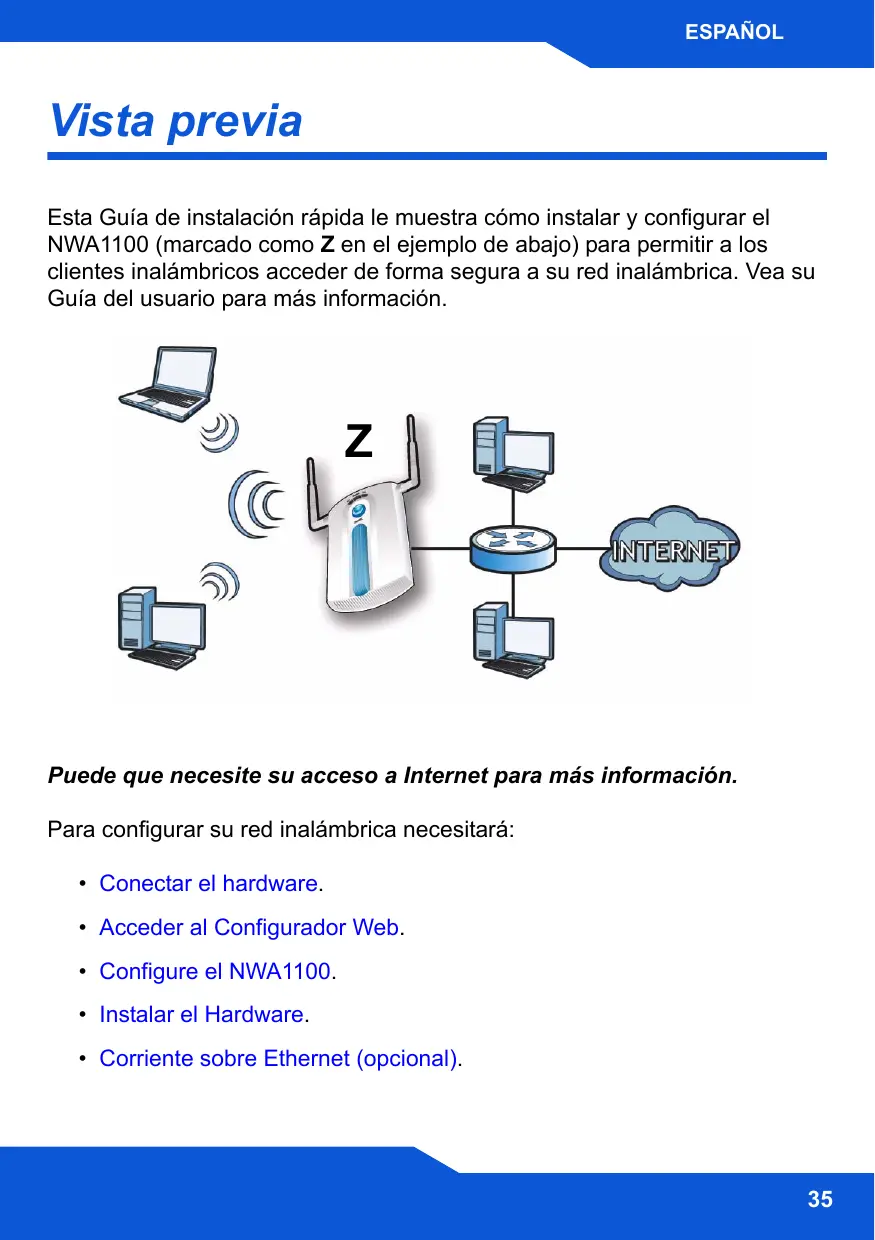

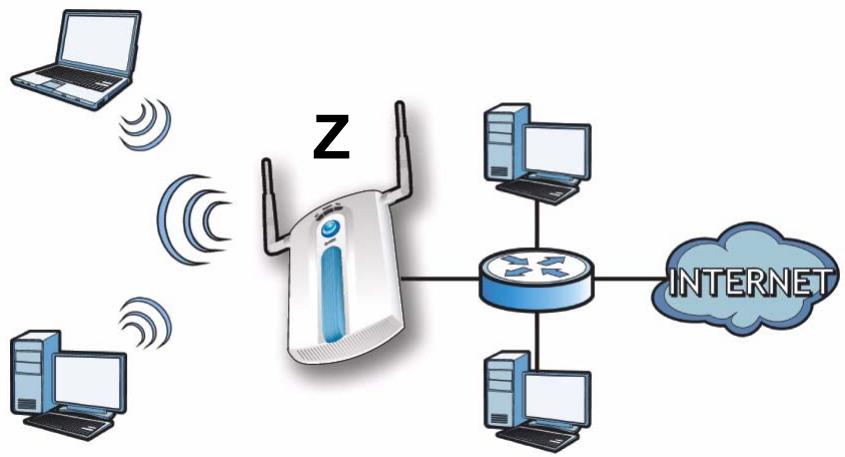

Vista previa Esta Guia de instalaciôn répida le muestra cémo instalar y configurar el NWA1100 (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalämbricos acceder de forma segura a su red inalämbrica. Vea su Guia del usuario para mâs informacién. Puede que necesite su acceso a Internet para més informacién. Para configurar su red inalämbrica necesitarä: + Conectar el hardware. + Acceder al Configurador Web. + Configure el NWA1100. + Instalar el Hardware. + Corriente sobre Ethernet (opcional).

2. Conecte el zécalo POWER 12VDC a una toma de corriente utilizando

ünicamente el adaptador de corriente incluido. Conecte el puerto ETHERNET del NWA1100 a una clavija Ethernet con acceso a la red tras haber completado la configuraciôn inicial.

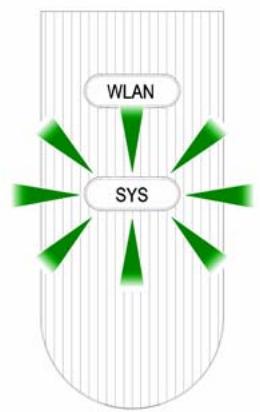

ETHERNET DM, 7iN + EI LED SYS parpadea en 4mbar, luego se vuelve fijo cuando se conecta la corriente. + Uno de los LEDs del puerto ETHERNET se enciende si el puerto estä correctamente conectado y parpadea cuando hay träfico. La luz se enciende si la conexién es a 100 Mbps. La luz verde se enciende si la conexiôn es a 10Mbps. L'< Si no se enciende ningün LED cerca del puerto ETHERNET, compruebe las conexiones de cable en el puerto. Asegürese de que la tarjeta de red de su ordenador funciona correctamente

Acceder al Configurador Web Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una versiôn superior con JavaScript activado y el bloqueo de anuncios desactivado. Configurar la direccién IP de su ordenador Apunte la configuraciôn IP actual de su ordenador antes de cambiarla. Primero, ajuste su ordenador para utilizar una direcciôn IP estâtica dentro del rango 192.168.1.3 - 192.168.1.254 con una mäscara de subred

255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su

NWA1100. Consulte su Guia del usuario para informacién sobre la configuracién de la direccién IP de su ordenador. Acceda al Configurador Web Aunque puede conectarse al NWA1100 de forma inalémbrica, se recomienda que conecte su ordenador al puerto ETHERNET para la configuraciôn inicial.

1. Abra su explorador de web.

Escriba 192.168.1.1 (la direcciôn IP predeterminada del NWA1100) como direccién. | Ele Edt View Favorites Tools Help Iladdress | hitp:/1192.168.1.2 xl L'< Si no puede acceder al configurador Web, compruebe que las direcciones IP y mäscaras de subred del NWA1100 y del ordenador estén en el mismo rango de direcciôn IP.

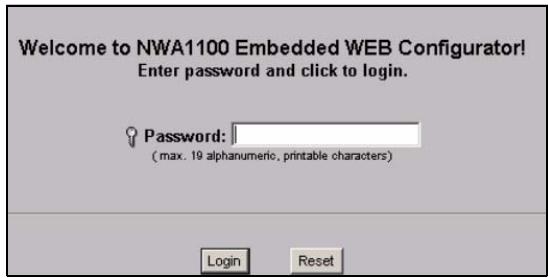

predeterminada) en el campo SEAT IEEE, Password (Contraseña) y haga clic en Login (Iniciar CUS sesién). [or] fer |

3. Cambie la contraseña de

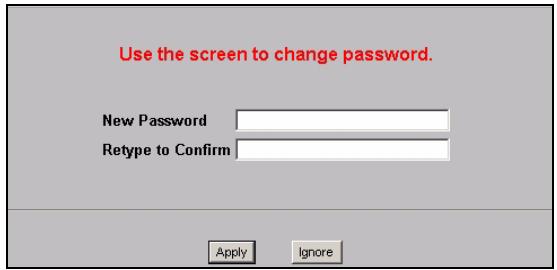

acceso introduciendo una nueva contraseña y haciendo How Password clic en Apply (Aplicar). Retype to Confim Asegürese de grabar la nueva contraseña y guardarla en un lugar seguro. Use the screen to change password. [ss] L'< Si cambia la contraseña y la olvida, necesitaré reiniciar el NWA1100. Consulte la Guia del usuario para cémo utilizar el botén RESET.

Configure el NWA1100 Ajustar la configuracién del sistema

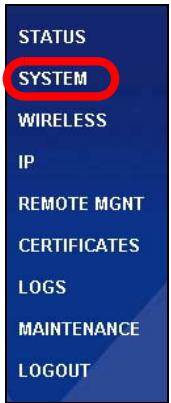

1. Haga clic en SYSTEM (SISTEMA) en el panel de navegaciôn.

STATUS SYSTEM WIRELESS

2. Aparecer la pantalla SYSTEM > General.

System Name (Nombre del sistema) es para identificar el NWA1100 en su red. Elija un nombre identificativo o deje el predeterminado. DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuracién DNS (Domain Name System) especifica, seleccione User- Defined (Definido por el usuario) y escribala aqui.

WIRELESS (INALÂMBRICO rs ) en el panel de CE, navegaciôn. ensure | Aparecerà la encart pantalla Lepodtye Wireless am en ton Amd Ame Settings Core (Configuraciôn rs inalémbrica). aymentton as Contes LE —"" — | [sun 1 [ue | [zu 1 RTC na Antenne taie Sami Te PntnS) Er) Las estaciones inalémbricas y el NWA1100 deben utilizar la misma configuraciôn SSID, ID de canal y cifrado para la comunicaciôn inalémbrica. Operation Mode (Modo de operacién): Asegürese de haber seleccionado el modo Access Point (Punto de acceso). Wireless Mode (Modo inalämbrico): Seleccione el eständar inalämbrico que desee que utilice su red. Si no est4 seguro de qué seleccionar, seleccione 802.11b+g. Channel (Elegir de canal): Seleccione el canal inalâmbrico que desee que su red utilice.

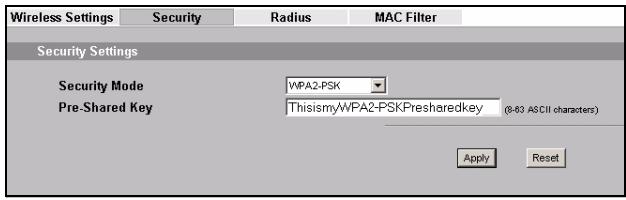

Aqui es donde puede introducir la configuracién de seguridad para su red inalémbrica. Los campos que rellene se diferencian segün el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalämbrica. Este ejemplo utiliza seguridad WPA2-PSK, en la que todos los clientes inalémbricos deben utilizar la misma clave pre-compartida para unirse a la red. Asegürese de que todos los clientes inalémbricos soporten el tipo de seguridad ajustado. Haga clic en Apply (Aplicar) cuando haya finalizado. L'< Si los clientes inalämbricos no pueden comunicarse con la red, asegürese de que los clientes y el NWA1100 utilicen la misma configuraciôn de seguridad inal4mbrica.

1. Necesita configurar la m

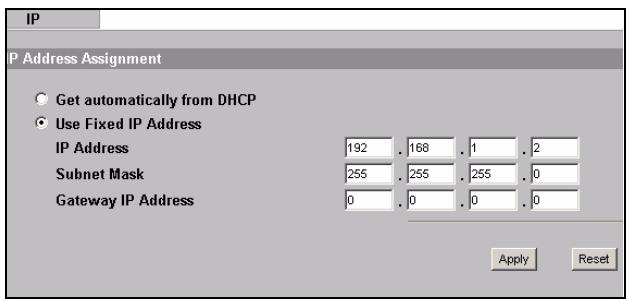

direcciôn IP de su NWA1100 para que estén ENT en la misma subred que 5° Leo Eixou IP Address su red. Haga clic en IP en ur D: — LE — — el panel de navegacién. Gatoway IP Address PO 6 + Seleccione Get av mea] automatically from DHCP (Obtener automäticamente de DHCP) si desea que un servidor DHCP de su red asigne una direcciôn IP al NWA1100. Si tiene una direcciôn IP especifica para usar, seleccione Use fixed IP address (Utilizar direccién IP fija) e introdüzcala junto con su mäscara de subred y puerta de enlace IP. Haga clic en Apply (Aplicar). El NWA1100 ahora utiliza la nueva configuracién IP; no puede conectarse mâs al NWA1100 utilizando la direcciôn IP predeterminada.

Si cambia la direcciôn IP de su NWA1100, deberä utilizar la nueva direcciôn IP la préxima vez que acceda al configurador Web. Si selecciona Get automatically from DHCP (Obtener automäticamente de DHCP) compruebe que su servidor DHCP determina la direcciôn IP que asigna al NWA1100. Consulte la documentacién de su servidor DHCP para més informacién.

2. Si ha cambiado la direccién IP de su ordenador, devuélvale su

configuracién predeterminada.

3. Cambie la configuracién inalémbrica en las estaciones inalämbricas para

que coincida con la del NWA1100. Consulte la documentaciôn de su adaptador inalémbrico. EI NWA1100 ya est listo para conectarse a su switch o router. Puede hacerlo ahora o una vez colocadas las antenas y montado el NWA1100. & Si el NWA1100 no puede comunicarse con la red, compruebe que el NWA1100 utiliza una direcciôn IP en la misma subred que el switch / router.

Instalar el Hardware Conectar las antenas Siga estos pasos para conectar las antenas incluidas.

1. Localice los conectores de la

antena en los laterales de su NWA1100.

2. Atornille las antenas en sentido

= Q-(e horario en los conectores para C} antenas. Las antenas deberian estar perpendiculares al suelo y paralelas entre ellas.

Asegürese de que las antenas estén bien atornilladas en los conectores para antena. Instalacién del montaje para hardware En general, la mejor ubicaciôn para el punto de acceso es en el centro del érea de cobertura. Para un mejor rendimiento, monte el NWA1100 hacia arriba sin obstrucciones. Libre y de pie Coloque su NWA1100 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA1100 con sus cables de conexién. Montaje en pared

Siga estos pasos para montar su NWA1100 en una pared.

1. Localice una posicién alta en la pared libre de obstäculos.

2. Conecte dos tornillos (no incluidos) en la pared separados por 60mm.

Puede usar el diagrama al final de esta guia para ayudarle a marcar los agujeros de los tornillos correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho. No inserte los tornillos hasta el fondo en la pared. Deje un pequeño espacio entre la cabeza del tornillo y la pared. El hueco debe ser lo suficientemente grande para que las cabezas de los tornillos puedan entrar en las ranuras de los tornillos y los cables de conexién quepan a través de la parte posterior del NWA1100. Compruebe que los tornillos estén bien fijos en la pared y sean lo suficientemente fuertes como para soportar el peso del NwWA1100 con los cables de conexién.

Pase los cables de conexiôn por la parte posterior del NWA1100 hacia abajo como aparece en la siguiente figura.

Pase los cables de conexién por la parte posterior hacia arriba o por el borde del techo.

4. Alinee los agujeros en

la parte posterior del NWA1100 con los tornillos en la pared. Cuelgue el NWA1100 con los tornillos.

Corriente sobre Ethernet (opcional) La Corriente sobre Ethernet (POE) es la capacidad de suministrar alimentaciôn a su NWA1100 a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma de corriente cercana. También necesitar un dispositivo inyector o PoE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta caracteristica permite una mayor flexibilidad para la ubicacién de su NWA1100 (Z).
