BEDIENUNGSANLEITUNG NWA-1100 ZYXEL

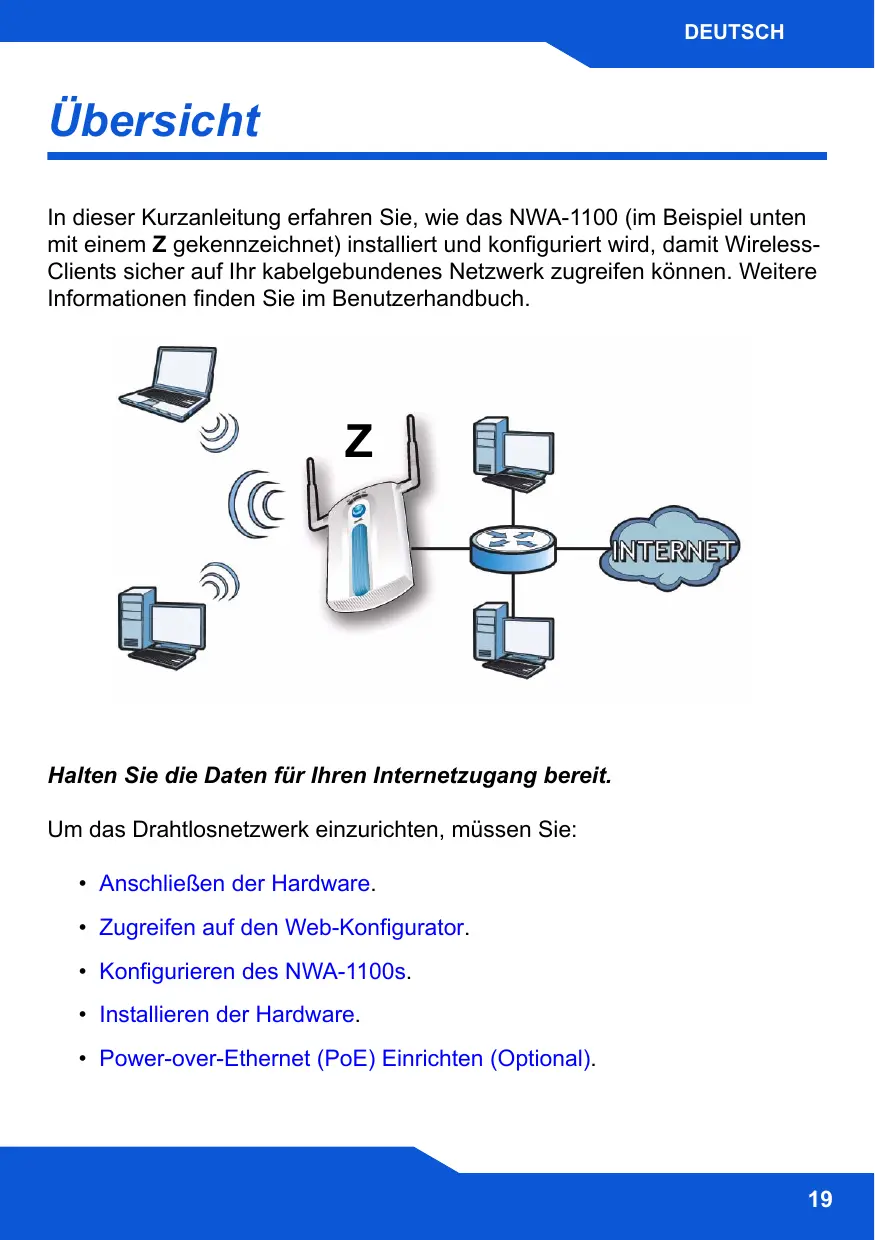

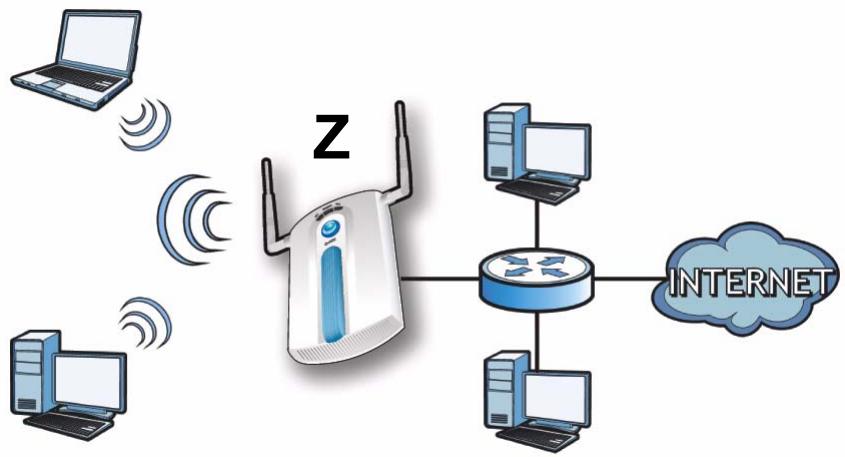

Übersicht In dieser Kurzanleitung erfahren Sie, wie das NWA-1100 (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless- Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen kônnen. Weitere Informationen finden Sie im Benutzerhandbuch. Halten Sie die Daten für Ihren Internetzugang bereit. Um das Drahtlosnetzwerk einzurichten, müssen Sie: + AnschlieRen der Hardware.

• Zugreifen auf den Web-Konfigurator. + Konfigurieren des NWA-1100s. + Installieren der Hardware. + Power-over-Ethernet (POE) Einrichten (Optional).

AnschlieRen der Hardware

1. Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit

dem grauen Ethernet-Kabel mit dem Computer.

2. Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit

dem mitgelieferten Netzadapter mit dem Stromnetz. Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-1100s mit einem Ethernetanschluss mit Netzwerkverbindung.

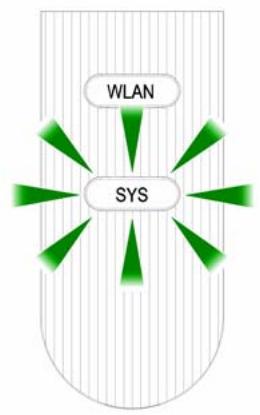

ETHERNET + Die LED-Anzeige SYS blinkt zunächst gelb und beginnt grün zu leuchten, sobald das Gerät mit Strom versorgt wird. + Eine der LEDs am ETHERNET-Port beginnt zu leuchten, wenn der Anschluss richtig verbunden ist. Bei Datenverkehr blinkt sie. Die gelbe LED leuchtet, bei einer 100-Mbps-Verbindung. Die grüne LED leuchtet, bei einer 10-Mbps-Verbindung. L'< Wenn keine der LEDs am ETHERNET-Port leuchtet, prüfen Sie die Kabelverbindungen am Anschluss. Stellen Sie sicher, dass die Netzwerkkarte des Computers installiert ist und einwandfrei funktioniert.

Zugreifen auf den Web- Konfigurator Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop-up-Funktion. Einrichten der IP-Adresse des Computers Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern. Richten Sie den Computer zunächst so ein, dass er eine statische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske

255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem

NWA-1100 kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch. Anmelden beim Web-Konfigurator Auch wenn Sie eine drahtlose Verbindung zum NWA-1100 herstellen kônnen, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschlieBen.

1. Starten Sie Ihren Webbrowser.

Geben Sie als Adresse

192.168.1.2 (die Standard-IP-

Adresse des NWA-1100s) ein. | Ele Edt View Favorites Tools Help Iladdress | hitp:/1192.168.1.2 xl L'< Wenn Sie nicht auf den Web-Konfigurator zugreifen kônnen, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des NWA- 1100s und des Computers im selben IP-Adressbereich liegen.

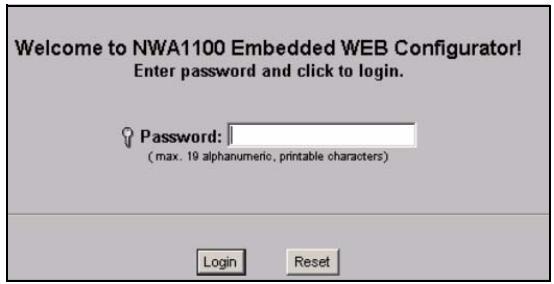

Standardkennwort) in das Feld BOT RE SEUL Password (Kennwort) ein, und klicken Sie auf Login D — (Anmelden). [Leon [pire |

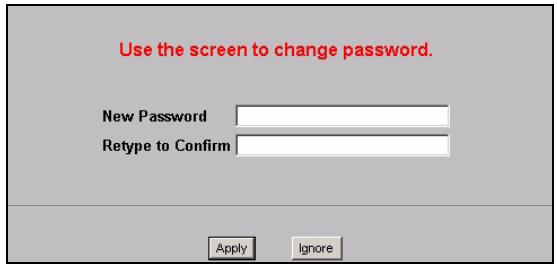

3. Ândern Sie das Kennwort,

indem Sie ein neues Kennwort eingeben und auf Apply Hew Password (Übernehmen) klicken. Retyne to Confim Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren 2e Ort auf. Use the screen to change password. L'< Wenn Sie das neue Kennwort vergessen haben, muss das NWA-1100 zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird. ZyXEL

4. Die Startseite (STATUS)

Konfigurieren des NWA-1100s Konfigurieren der Systemeinstellungen

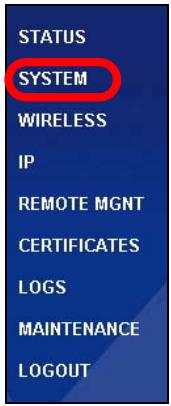

1. Klicken Sie in der Navigationsleiste auf SYSTEM.

STATUS SYSTEM MVIRELESS

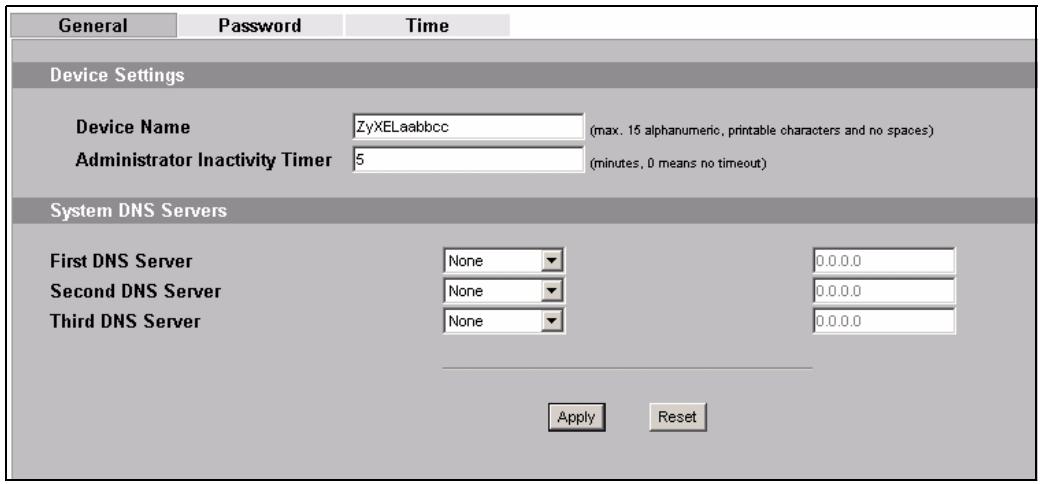

2. Das Fenster SYSTEM > General (System > Allgemein) erscheint.

Der System Name (Systemname) identifiziert das NWA-1100 in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard. DNS Server(s) (DNS-Server): Wenn lhnen Ihr Internetdienstanbieter bestimmte DNS-Einstellungen (Domain Name System) vorgegeben hat, wählen Sie die Option User-Defined (Benutzerdefiniert), und geben Sie sie hier ein.

3. Klicken Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

1. Klicken Sie in der Gsm = = ==

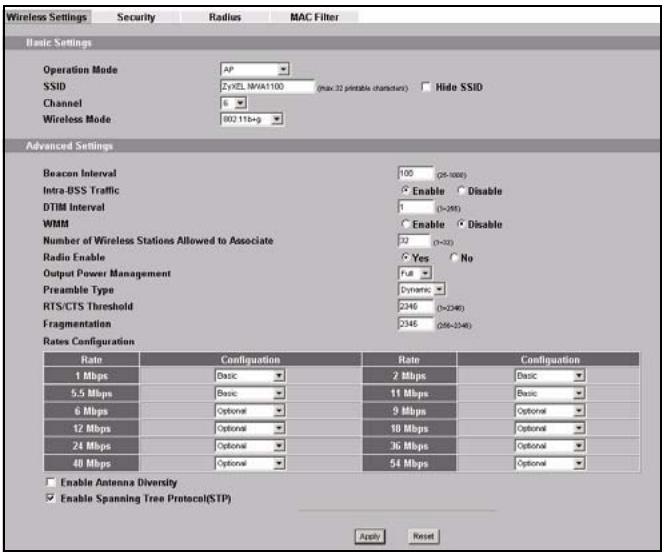

Navigationsleiste auf WIRELESS (Drahtlos). Das Fenster Wireless Settings (Drahtloseinstell ungen) wird angezeigt. ET =

Die Drahtlosstationen und das NWA-1100 müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden. Operation Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point. Wireless Mode (Drahtlosmodus): Legen Sie den Drahtlosstandard fest, mit dem das Netzwerk arbeiten soll. Wenn Sie unsicher sind, wählen Sie 802.11b+g. Channel (Kanal wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll.

2. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu

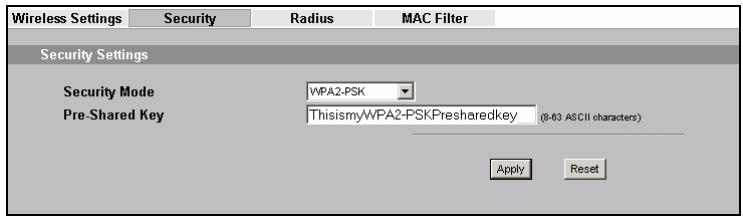

4. Hier kônnen Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk

eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden müchten. In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless-Clients auf das Netzwerk zugreifen kônnen, müssen sie denselben PSK-Schlüssel verwenden. Stellen Sie sicher, dass alle Wireless-Clients den gewähiten Sicherheitstyp unterstützen. Klicken Sie abschlieRend auf Apply (Übernehmen).

5. Klicken Sie in der

Navigationsleiste auf IP. Wenn Sie eine IP-Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz- Maske und der Gateway-IP- Adresse ein. Anderenfalls wählen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klicken Sie auf Apply (Übernehmen). IP Address Ascignment C Got automatically from DHCP Ueo Fixod IP Addrees 1P Address fn fe M LE | Subnet Mask Es Les Le tr | Gateway IP Address P q q F L'< Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren kônnen, stellen Sie sicher, dass die Clients und das NWA-1100 dieselben Sicherheitseinstellungen verwenden

Konfigurieren der IP-Einstellungen

1. Wählen Sie die IP-

Adresse des NWA-1100s so, dass sie im selben Subnetz liegt wie das Netzwerk. Klicken Sie in der Navigationsleiste auf IP. Wenn Sie môchten, dass ein DHCP-Server des Netzwerks dem NWA- 1100 eine IP-Adresse zuweist, wählen Sie Get automatically from DHCP (Automatisch vom DHCP beziehen). Wenn Sie eine bestimmte IP-Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein. Klicken Sie auf Apply (Übernehmen). Das NWA-1100 verwendet nun die neuen IP- Einstellungen. Es ist nicht mehr môglich, mit dem NWA-1100 eine Verbindung mit der Standard-IP-Adresse herzustellen.

Wenn Sie die IP-Adresse des NWA-1100s ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wählen, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem NWA-1100 zuweist. Weitere Informationen dazu finden Sie in der Dokumentation des DHCP-Servers.

2. Wenn Sie die IP-Adresse des Computers geändert haben, werden die

ursprünglichen Einstellungen wiederhergestellt.

3. Ândern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit

denen des NWA-1100s übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters. Das NWA-1100 kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen. Das kônnen Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das NWA-1100 installiert haben. L'< Wenn das NWA-1100 nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das NWA-1100 eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.

Installieren der Hardware AnschlieRen der Antennen Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschlieRen.

1. Die Antennenanschlüsse befinden

sich an beiden Seiten des NWA-

Uhrzeigersinn in die Antennenanschlüsse. Die Antennen müssen senkrecht zum Boden und parallel zueinander stehen.

2. Schrauben Sie die Antennen im = x |

Stellen Sie sicher, dass die Antennen fest in die Anschlüsse eingeschraubt sind. Aufstellen/Montieren der Hardware Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie das NWA-1100 in der Hôhe montieren und die Datenübertragung durch keine Hindernisse gestôrt wird. Frei stehend Stellen Sie das NWA-1100 auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die das NWA-1100 mit den Anschlusskabeln tragen kann.

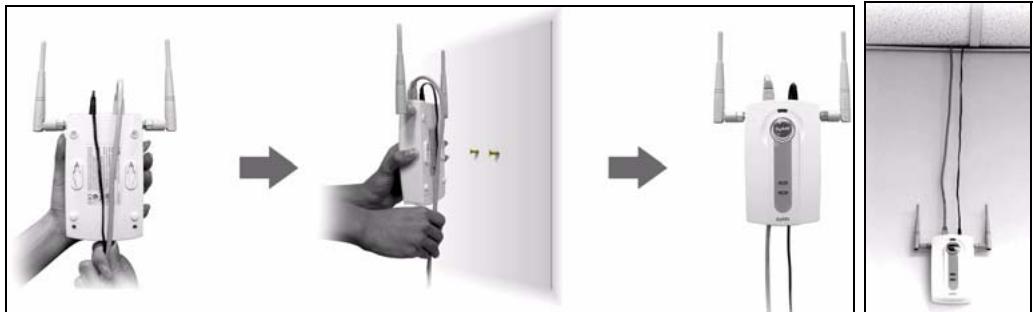

An einer Wand montiert Führen Sie die nachfolgenden Schritte aus, um das NWA-1100 an einer Wand zu montieren.

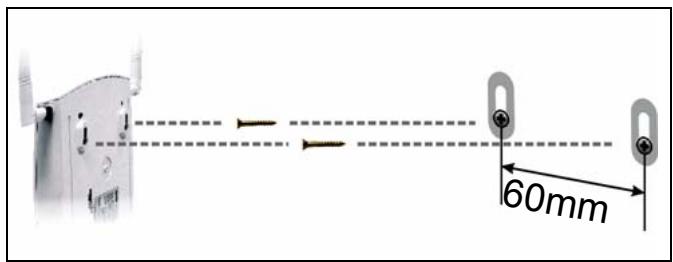

1. Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von

60 mm in die Wand. Sie kônnen die Zeichnung am Ende dieses Handbuchs verwenden, damit die Schraublôcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Kôpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so groR sein, dass Sie das NWA-1100, dessen Schraublôcher sich an der Rückseite befinden, in den Schraubkôpfen einhängen kônnen. Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-1100s mit den Anschlusskabeln zu tragen.

2. Richten Sie die Kabel.

Führen Sie die Anschlusskabel entlang der Rückseite des NWA-1100s (siehe Abbildung). ODER: Führen Sie die Anschlusskabel nach oben entlang der Decke.

Montagelôcher an der Rückseite des NWA- 1100s an den Schrauben in der Wand aus. Hängen Sie das NWA-1100 in die Schrauben ein.

Power-over-Ethernet (PoËE) Einrichten (Optional) Power over Ethernet (POE) ist die Fähigkeit, das NWA-1100 über ein 8- poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benôtigt wird. Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benôtigt. Dieses Leistungsmerkmal erhôht die Flexibilität in der Positionswahl des NWA-1100s (Z).

1. Hi ER ARS TENRRUE
