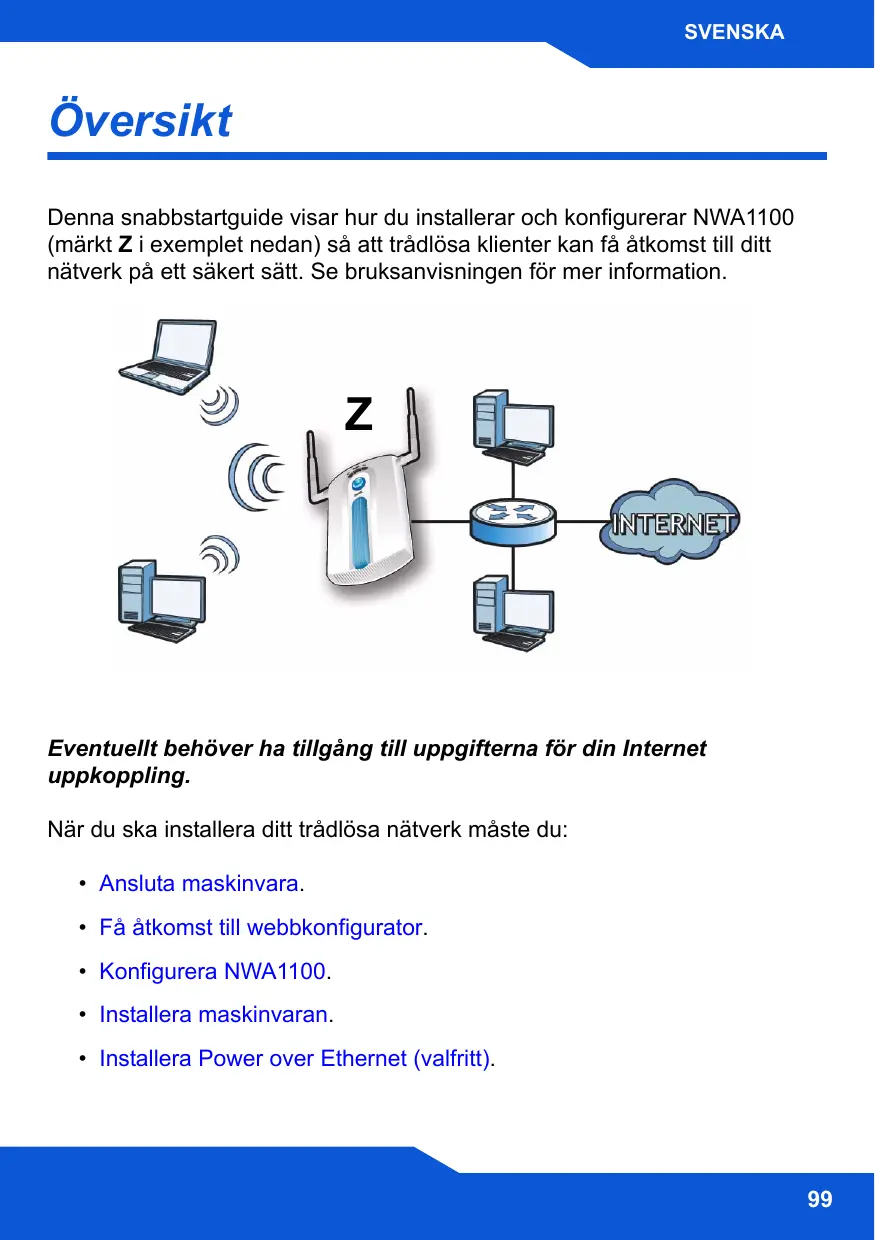

Denna snabbstartguide visar hur du installerar och konfigurerar NWA1100 (märkt Z i exemplet nedan) sà att trâdlôsa klienter kan fà âtkomst till ditt nätverk pà ett säkert sätt. Se bruksanvisningen fôr mer information.

Eventuellt behôver ha tillgäng till uppgifterna fôr din Internet uppkoppling.

När du ska installera ditt trädlôsa nätverk mäste du:

+ Ansluta maskinvara.

1. Använd den grà Ethernet-kabeln och anslut ETHERNET-porten till en dator fôr inledande konfiguration.

2. Anslut uttaget POWER 12VDC till en strômkälla. Använd enbart den medfôljande strômadaptern.

Anslut NWA1100s ETHERNET-port till ett Ethernet-uttag med nätverksätkomst när du har slutfôrt den inledande konfigurationen.

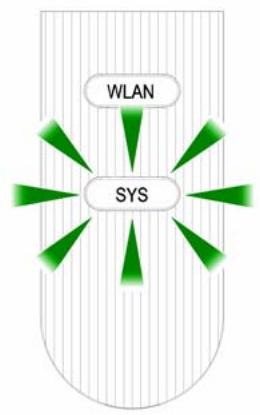

+ SYS-lampan blinkars orange, och lyser sedan stadigt grôn när strômmen är ansluten.

+ En avindikatorlamporna vid porten ETHERNET tänds om porten är rätt ansluten, och blinkar vid trafik. Den orange lampan lyser om anslutningen sker med 100 Mbps. Den grôna lampan lyser om anslutningen sker med 10 Mbps.

& Om ingen av indikatorlamporna nära porten ETHERNET tänds, kontrollera Kabelanslutningen till porten. Kontrollera att datorns nätverkskort fungerar som det ska.

Fà âtkomst till webbkonfigurator

Använd Internet Explorer version 6.0 eller senare eller Netscape Navigator version 7.0 eller senare med JavaScript aktiverat och popup- blockering inaktiverad.

Ställa in datorns IP-adress

Skriv ner datorns befintliga IP-instäliningar innan du ändrar dem.

Fôrst mäste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 - 192.168.1.254 och sätt subnetmask pà 255.255.255.0. Detta säkerställer att din dator kan kommunicera med NWA1100. Se din bruksanvisning fôr information om hur du ställer in datorns IP-adress.

Logga in i webbkonfigurator

Âven om du kan ansluta till NWA1100 trädlôst, rekommenderas du att ansluta din dator till ETHERNET-porten fôr inledande konfiguration.

1. Starta din webbläsare. Ange He Et FRS 192.168.1.2 (NWA1100s Ju RE pan Far FPE standard-IP-adress) som adress.

Iladdress | hitp:/1192.168.1.2 xl

L'< Om du inte lyckas fà âtkomst till webbkonfiguratorn, kontrollera att IP-adresser och subnetmask fôr NWA1100 och datorn finns i samma |P-adressintervall

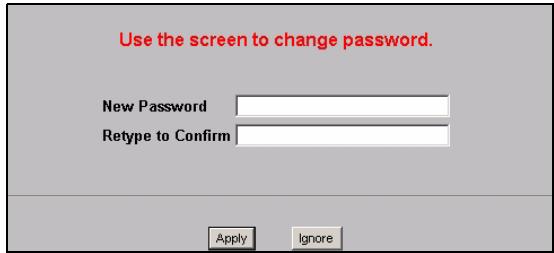

2. Ange 1234 Wel NWA1100 Embedded WEB Configurator! (standardlôsenordet) i fältet REone se password HS login. bn Password (Iôsenord) och klicka pà Login (logga in). US Es] ve 3. Ândra inloggningslôsenordet Use the screen to change password. genom att ange ett nytt lôsenord och klicka pà Apply DRE n ete Conf (verkställ). Var noga med att nico anteckna det nya lôsenordet och att fürvara det pà ett säkert ställe. mel

L'< Om du ändrar lôsenordet och sedan glômmer bort det, mäste du âterställa NWA1100. Se bruksanvisningen angäende hur du använder knappen RESET (äterställ).

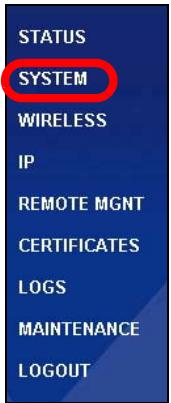

General Password Time Device Settings Device Name FyXELsabtce max. 18 aphanumere, parsbe chacters and no spa0e:) Administrator Inactivity Timer [5 nues, 0 means no time) First DNS Server None Ü Poor | Second DNS Server fire | Puc Third DNS Server CO | TE En Reset

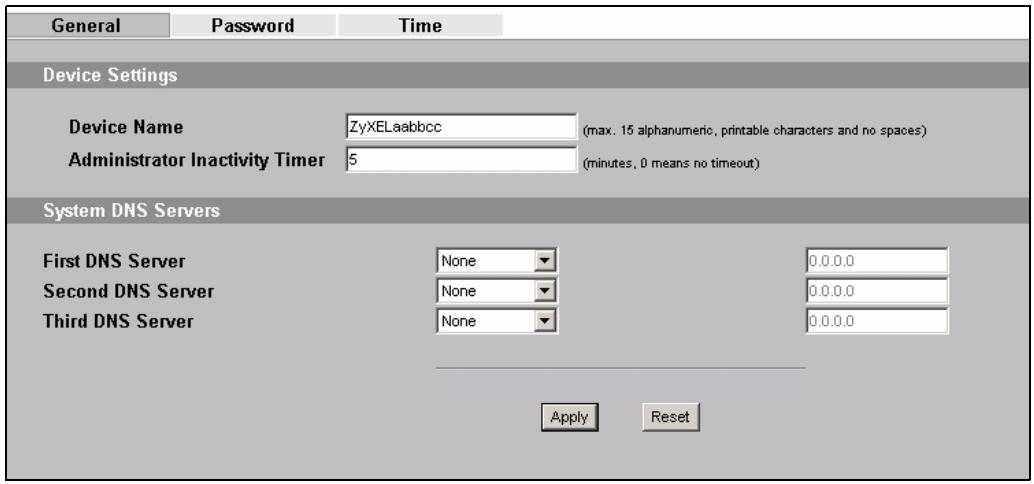

System Name (systemnamn) identifierar NWA1100 i ditt nätverk. Välj ett beskrivande namn, eller lt standardnamnet stà kvar.

Domain Name (domännamn): Ange ett domännamn om din Internet- leverantôr (ISP) fordrar ett sädant fôr autentisering. | annat fall kan du lâta detta vara tomt eller ställa in det pà det som kan ha visats automatiskt.

DNS Server(s) (DNS-server(servrar): Om din ISP gett dig specifika DNS-inställningar (domännamnsystem), välj User-Defined (användardefinierad) och ange dem här.

3. Klicka pà Apply (verkställ).

Konfigurera tradlôsa instäliningar

1. Klicka pà ses sn CRT WIRELESS (trädlôs) i ns navigationspanel Ce, en. Fôljande a skärm visas. Alla escort Fr _ 2 fält är inte EST mn tillgängliga fôr Monte in ton Mn Ann = alla modeller.

De trädlôsa stationerna och NWA1100 mäste använda samma SSID, kanal-ID och krypteringsinstäliningar fôr trâdlôs kommunikation.

Operation Mode (driftläge): Kontrollera att läget Access Point (accesspunkt) är valt.

Wireless Mode (Trädlôst läge): Välj den trâdlôsa standard som du vill att ditt nätverk ska använda. Om du är osäker pà vilken du ska välja, välj 802.11b+g.

Channel (välj kanal): Välj den trâdlôsa kanal som du vill att ditt nätverk ska använda.

2. Klicka pà Apply (verkställ) fôr att spara dina instäliningar.

- — Wireless Sotings DNSceu ads RAC Fr 3. Klicka pà fliken

Kontrollera att Security01 är valt och klicka pà Edit (redigera). Här kan du ange säkerhetsinställningar fôr ditt tradlôsa nätverk. Vilka fält du fyller i beror pà vilken typ av säkerhet du vait i fältet Security Mode (säkerhetsläge). Välj None (inget) om du inte vill använda trädlôs säkerhet.

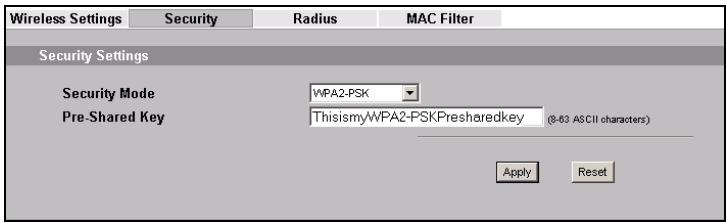

1 detta exempel används säkerheten WPA2-PSK, enligt vilken alla trâdlôsa klienter mâste använda samma nyckel fôr att ansluta sig till nätverket.

Kontrollera att alla dina trädlôsa klienter stôder den säkerhetstyp du ställt in. Klicka pà Apply (verkställ) när du är klar.

L'< Om de trâdlôsa klienterna inte kan kommunicera med nätverket, kontrollera att klienterna och NWA1100 använder samma säkerhetsinställningar fôr tradlôs kommunikation.

Konfigurera IP-instäliningar

1. Du mäste ställa in NWA1100s IP-adress pà samma subnet som ditt nâtverk. Klicka pà IP i navigationspanelen.

Välj Get automatically from DHCP (hämta automatiskt frân DHCP) om du vill läta en DHCP- server i ditt nätverk tilldela en IP-adress till NWA1100.

Om du ska använda en specifik IP-adress, välj Use fixed IP address (använd fast IP-adress) och ange den samt subnetmask och gateway-IP-adress.

Klicka pà Apply (verkställ). Nu använder NWA1100 de nya IP- inställningarna, och du kan inte längre ansluta till NWA1100 med standard- IP-adressen.

D IP Address Acsignment

Om du ändrar NWA1100s IP-adress, mäste du använda den nya IP- adressen nästa gäng du vill fà âtkomst till webbkonfiguratorn. Om du väljer Get automatically from DHCP (hämta automatiskt frân DHCP), kontrollera din DHCP-server für att avgôüra vilken IP-adress den tilldelar till NWA1100. Se bruksanvisningen till din DHCP-server fôr mer information.

2. Om du ändrade datorns IP-adress, âtergä till dess f‘regäende inställning.

3. Ândra de trâdlôsa inställningarna i de trâdlôsa stationerna sà att de matchar de som finns i NWA1100. Se dokumentationen till din trädlôsa adapter.

Nu är NWA1100 klar att anslutas till din switch eller router. Du kan gôra det nu eller när du har anslutit antennerna och monterat NWA1100.

L'< Om NWA1100 inte kan kommunicera med nätverket, kontrollera att NWA1100 använder en IP-adress i samma subnet som din

Installera maskinvaran

1. Skruva fast antennerna medsols pà antennanslutningarna pà sidorna av NWA1100. Antennerna ska placeras lodrätt mot marken och vara parallella med varandra.

: = Q-(e Kontrollera att antennerna är d säkert fastskruvade pà ) antennanslutningarna.

l'allmänhet ligger den bästa placeringen fôr âtkomstpunkten i centrum av det avsedda trädlôsa täckningsomrädet. Fôr bâttre prestanda, montera NWA1100 hôgt upp pà en plats utan hindrande fôremäl.

Fristäende Lägg NWA1100 pà ett plant och jämnt underlag (t.ex. ett skrivbord eller en hylla) som är tillräckligt starkt fôr att bära upp vikten av NWA1100 samt

Gôr sà här für att montera NWA1100 pà väggen.

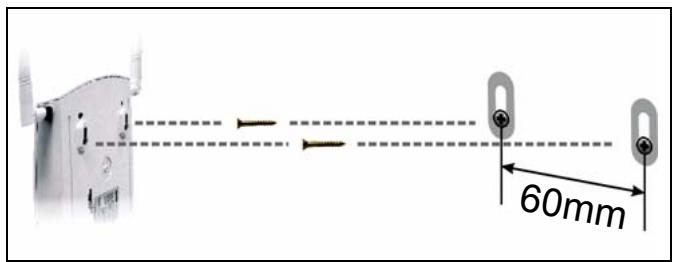

1. Skruva in tvà skruvar (medfôljer inte) i väggen med 60 mm avständ (se figuren i steg 3). Använd skruvar med 6-8 mm breda huvuden. Skruva inte in skruvarna hela vägen i väggen; lämna kvar ett litet utrymme mellan skruvhuvud och vägg.

Utrymmet mäste vara tillräckligt stort fôr att skruvhuvudena ska kun na glida in i skruvhâlen och anslutningssladdarna dras baktill pà NWA1100.

Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att täla vikten fôr NWA1100 samt anslutningssladdarna.

2. Justera sladdarna.

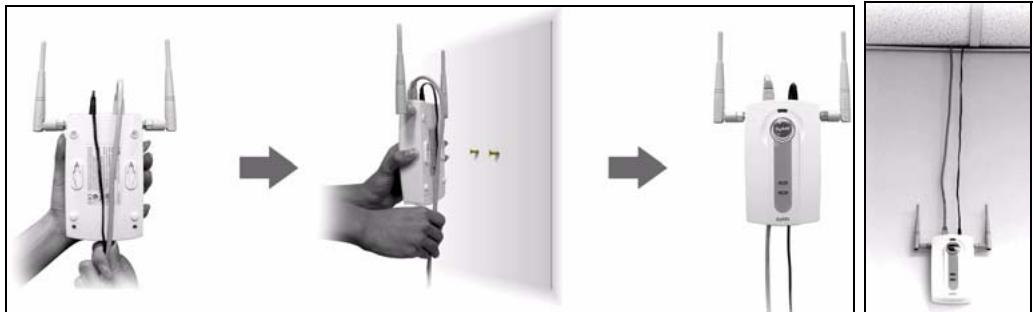

Dra anslutningssladdarna nerfôr baksidan pà NWA1100 enligt fôljande figur.

Dra anslutningssladdarna uppât och längs innertakets kant.

3. Passa in hälen pà baksidan av NWA1100 med skruvarna i väggen. Häng NWA1100 pà skruvarna.

Installera Power over Ethernet (valfritt)

Power over Ethernet (POE) ger kapacitet att tillfôra strôm till NWA1100 via en 8-stifts CAT 5 Ethernet-sladd, vilket eliminerar behovet av en närliggande strômkälla.

En PoE-injektor (medfüljer inte) behôvs ocksä für att fôrse Ethernet-kabeln med strôm. Denna funktion ger ôkad flexibilitet vid placering av NWA1100.

lfljande figur är Z din NWA1100, A är CAT 5 Ethernet-sladden, B är PoE- injektorn och C är strômsladden.

US ce PTE Mer produkthjälp finns pà http://www.support.zyxel.se.
