BRUKSANVISNING NWA-3100 ZYXEL

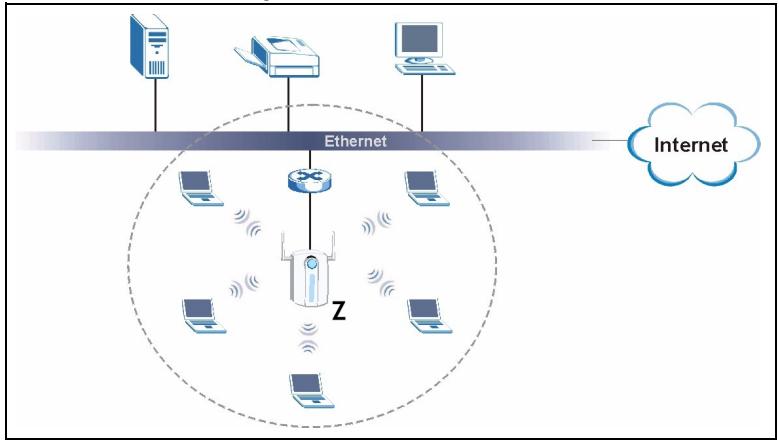

Denna snabbstartguide visar hur du installerar och konfigurerar NWA-3100 (märkt Z i exemplet nedan) sä att trädlösa klienter kan få atkomst till ditt kabelnätverk på ett sakert sätt. SeBruksanvisingen for mer information.
Eventuellt behöver du din Internet-anslutningsinformation.
När du skä installerera ditt trådlösa natverk maste du:
1 Ansluta maskinvara.
2 Få atkomst till webbkonfigurator.
3 Konfigurera Internet-ATOMst.
4 Installera maskinvara.
5 Installera Power over Ethernet (valfritt).
1 Ansluta maskinvara

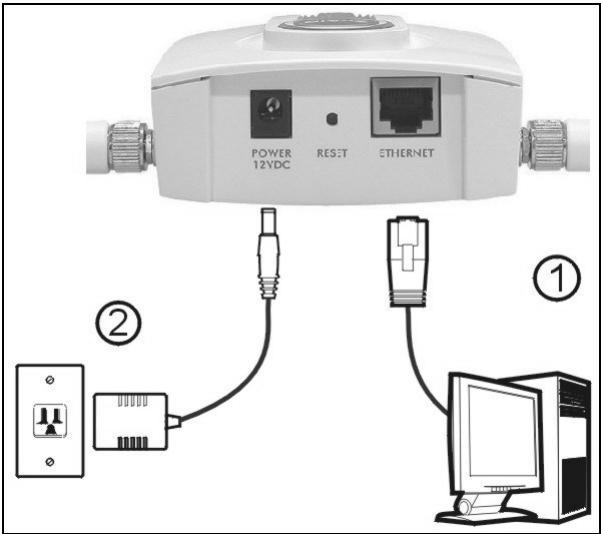

1 Använd en Ethernet-sladd och anslut ETHERNET-porten till en dator für inledande konfiguration.
2 Anslut uttaget POWER 12VDC till en strömkälla. Använd enbart den medfoljande strömadaptern.
Anslut NWA-3100:s ETHERNET-port tillett Ethernet-uttag med nätverksätkomst nar du har slUTFort den inledande konfigurationen.
1.1 Indikatorlampor
Indikatorlamporna PWR och ZyAIR tänds nar strömmen ar ansluten. Indikatorlampan ETHN tänds nar ETHERNET-porten ar rätt ansluten.
Om indicatorlampan PWR inte tänds, kontrollera att du använder rätt strömadapter och att strömadaptern ar ansluten till en lámplig strömkälla. Koppla ur strömadaptern och anslut den sedanigen. Om felet kvarstär, kan det bero på ett maskinvaruproblem. I södant fallör du kontakta din äterförsäljare.
Om indicatorlampan ETHN inte tänds, kontrollera sladdanslutningen till NWA-3100:s ETHERNET-port. Kontrollera att datorns natverskort fungerar som det ska.
2 Få Åtkomst till webbkonfigurator
Använd Internet Explorer version 6.0 och senare eller Netscape Navigator version 7.0 och senare med JavaScript aktiverat.
2.1 Stalla in datorns IP-adress
Först mäste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 - 192.168.1.254 med en subnetmask på 255.255.255.0. Detta sakerställer att din dator kan kommunicera med NWA-3100.
Följande instruktioner gäller operativsystemen Windows 2000, Windows NT och Windows XP.
1 | Windows XP, klicka på Start > Control Panel(kontrollpanelen)
I Windows 2000/NT, klicka på Start > Settings (installingar), Settings > Control Panel(kontrollpanelen).
2 | Windows XP, klicka på Network Connections (nätverksansluttingar).
I Windows 2000/NT, klicka på Network and Dial-up Connections (nätverk och uppringda ansluttingar).
3 Högerklicka på Local Area Connection (LAN-anslutningar) och klicka sedan på Properties (egenskaper).
4 Välj Internet Protocol (TCP/IP) (Internetprotokoll) (under fliken General (allmänt) i Windows XP) och klicka på Properties (egenskaper).
5 Skärmen Internet Protocol TCP/IP Properties (Internetprotokoll TCP/IP Egenskaper) öppnar fliken General (allmänt) i Windows XP).

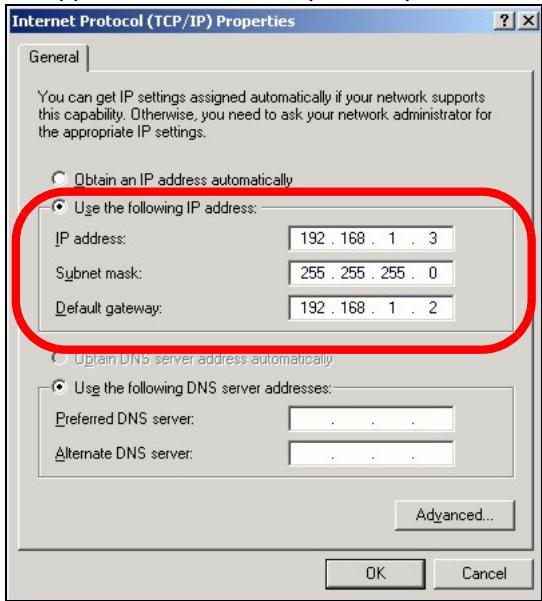

6 Välj Use the following IP address (använd foljande IP-adress) och fyll i fällen IP-adress (välj en IP-adress i intervallet 192.168.1.3 - 192.168.1.254), Subnetmask (255.255.255.0), and Default gateway (192.168.1.2) (standard-gateway).
7 Klicka på OK für att stänga fönstret Internet Protocol (TCP/IP) Properties (Internetprotokoll (TCP/IP) Egenskaper).
8 Klicka på Close (stäng) (OK i Windows 2000/NT) für att stänga fönstret Local Area Connection Properties (LAN-anslutting Egenskaper).
Stäng fönstret Network Connections (nätverksansluttingar).
2.2 Logga in i webbkonfigurator
Även om du kan ansluta NWA-3100 tradlös, rekommenderas du att ansluta din dator till ETHERNET-porten for inledande konfiguration.
1 Starta din webbläsare. Ange 192.168.1.2 (NWA-3100:s standard- IP-adress) som adress.
Om du inte lyckas få Åtkomst till webbkkonfiguratorn, kontrollera att IP-adresser och subnetmask für NWA-3100 och datorn finns i sama IP-adressintervall (se Section 2.1).

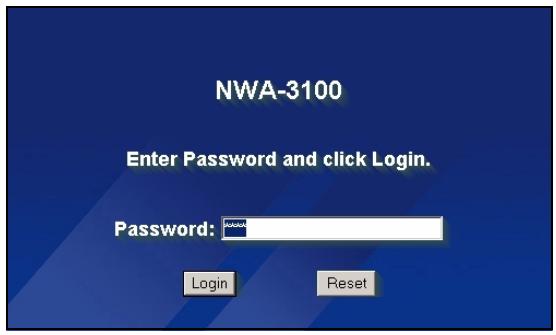

2 Klicka på Login (standardlösenordet 1234år redan angivet).

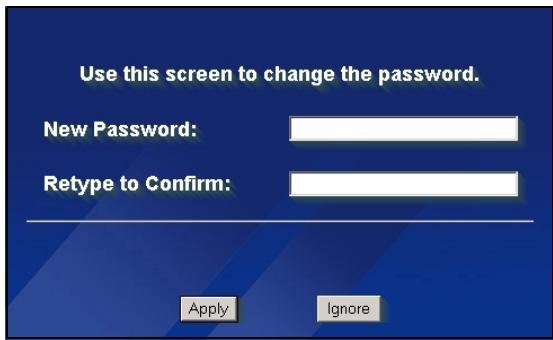

3 Ändra inloggningslösenordet genom att ange ett nytt lösenord och klicka på Apply (verkställ). Var noga med att anteckna det nga lösenordet och att forvara det på ett sakert ställe.
Om du änderar lösenordet och sedan glömmer bort det,@maste du Återställa NWA-3100. Se bruksanvisningen angående hur du anvander knappen RESET (Återställ).

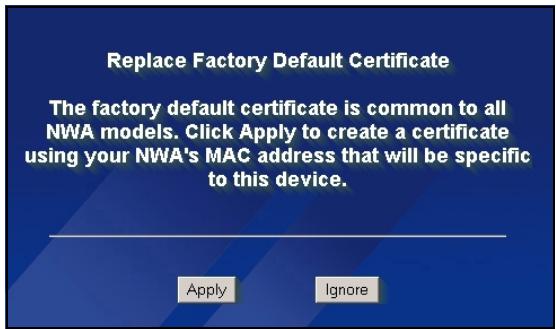

4 Klicka på Apply (verkställ) für att byta ut fabrikens standardcertifikat für ökad sakerhet; alternatively kan du klicka på Ignore (ignorera) für att fortsätta pm du inte villalandra certifikatet nu.

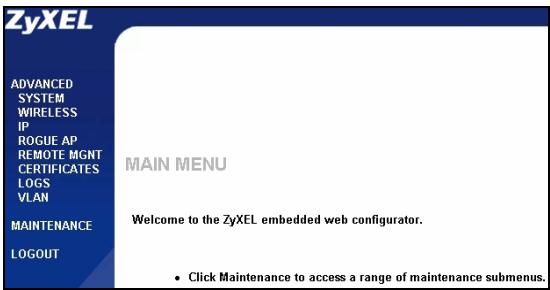

5 Skärmen MAIN MENU (huvudmeny) visas.
3 Konfigurera Internet-Ätkomst

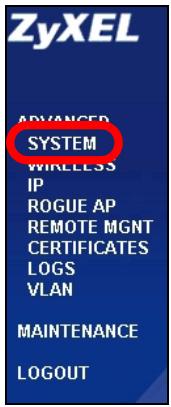

1 Klicka på SYSTEM i navigationspanelen.

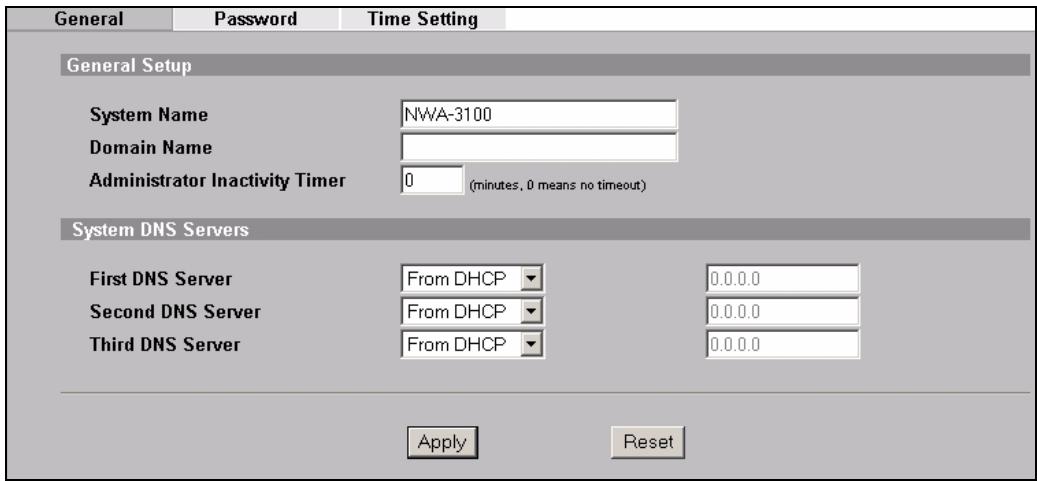

2 Skärmen SYSTEM > General (system - allmänt) visas.
System Name (systemnamn) identifierar NWA-3100 i ditt natverk. Välj ett distinctn namn, eller låt standardnamnet stå kvar.
Domain Name (domannamn): Ange ett domannamn om din Internet-leverantör (ISP) fordrar ett sàdant für autentisering. I annat fall kan du lata detta vara tomt eller stalla in det på det som kan ha visats automatiskt.
DNS Server(s) (DNS-server(servrar): om din ISP gett dig specifica DNS-installingar (domannamnsystem) sca du ange dem hare. Låt annars dessa falt behalla sina standardinställningar.
3 Klicka pa Apply (verkställ).

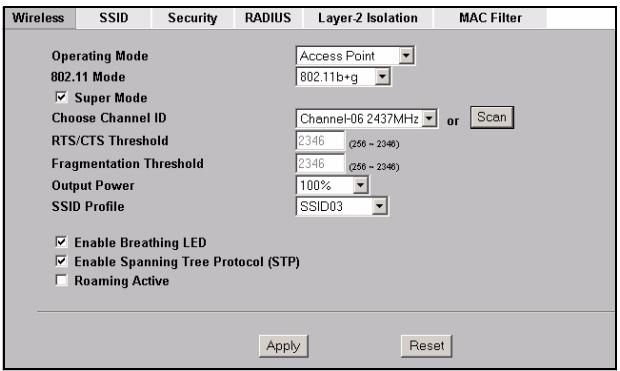

4 Klicka på WIRELESS (trådlös) i navigationspANELen. Följande skärm visas.
De tradlós stationerna och NWA-3100 masta använda samma SSID, kanal-ID och krypteringsinställningar for tradlós kommunikation.
Operating Mode (driftlage): Kontrollera att laget Access Point (atkomstpunkt) ar valt.
802.11 Mode (802.11-läge): Välj den trådlösa standard som du vill att ditt natverk skanvända. Om alla de trådlösa klienfterna stöder IEEE 802.11a, välj 802.11a. I annat fall skudu valja 802.11b+g.
Choose Channel ID (vãljkanal-ID): Vãlj den tradlõsa kanal som du vill att ditt natverk skan anvanda. Om du vill lata NWA-3100 vãjena kanal automatiskt, klickar du i stallet på Scan (sok).
SSID Profile (SSID-profil): Välj den SSID-profil du vill konfigurera für natverksätkomst—from rullgardinslistrutan. I detta exempl används profilen SSID03.
5 Klicka på Apply (verkställ) für att spara dina inställinger.

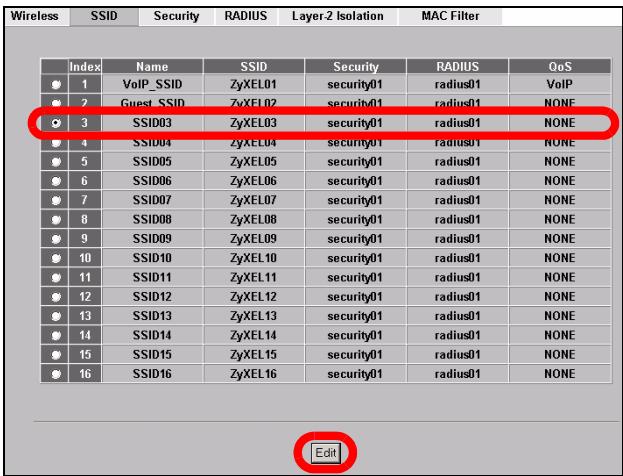

6 Klicka på fliken SSID. Följande skärm visas.
SSID03:s standard-SSID (nätverkets namn) År ZyXEL03 och dess standardinställning for Security (sakerhet) År Security01.
Om installingarna skiljer sig
eller om du vill äandra SSID,wälj
SSID03 och klicka på Edit
(redigera) für att äandra
installingarna.

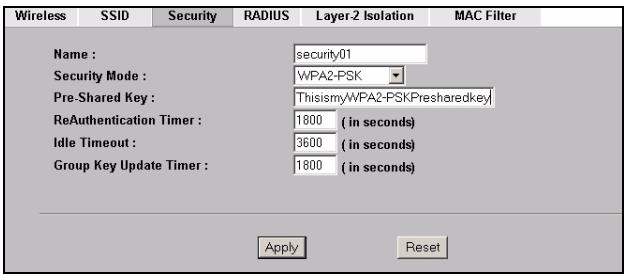

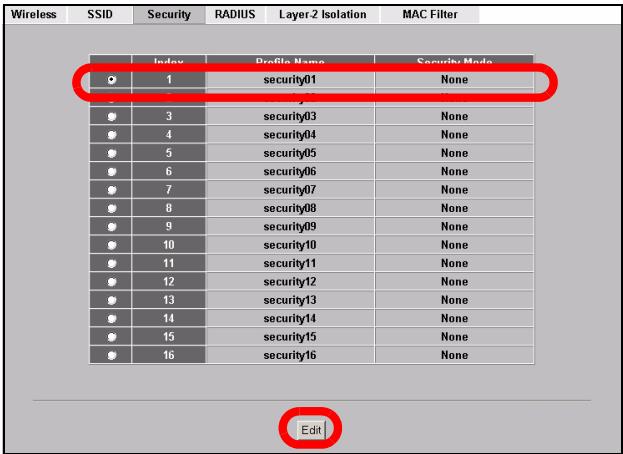

7 Klicka på fliken Security (sakerhet). Kontrollera att Security01 ar valt och klicka på Edit (redigera).
8 Har kan du ange
sakerhetsinstallingar forditt tradlosa natverk. Vilka falt du fyller i beror pa vilken typ av sakerhet du valt i faltet Security Mode
(sakerhetsläge). Välj None (inget) om du inte vill använda trådlös sakerhet.
I detta exempl används
sakerheten WPA2-PSK, enligt
vikken alla tradlösa klienter
maste använda sama fördelade nyckel für att ansluta sig
till natverket.
Kontrollera att alla dina trådlösa klienter kan använda den sakerhetstyp du ställt in. Klicka på Apply (verkställ) Near du är klar.
9 Klicka på IP i
navigationspanelen.

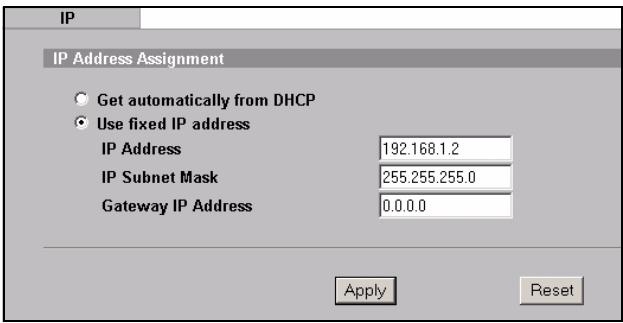

Om du sca använda en IP-adress, välj Use fixed IP address (använd fast IP-adress) och ange den samt subnetmask och gateway-IP-adress. I annat fall väljer du Get automatically from DHCP (hämta automatiskt是从 DHCP). Klicka på Apply (verkställ).
10 Åndra de trádlösa inställingarna i de trádlösa stationerna sà att de matchar de som finns i NWA-3100. Se dokumentationen till din trádlösa adapter.
Om du änderar NWA-3100:s IP-adress, maste du använda den nya IP-adressen{nasta gang du vill fä atkomst till webbkconfiguratorn.
Nu ār encheten klar att anslutas till ditt kabelnätverk. Du kan gōra det nu eller nár du har installerat maskinvaran
Om de trådlösa klienterna inte kan få Åtkomst till kabelknätverket, kontrollera att IP-adress och subnetmask För NWA-3100 och datorerna i natverket ligger i samma intervall. Om indicatorlampan ETHN inte lyser, kontrollera sladdarna mellan NWA-3100 och din dator eller hubb.
4 Installera maskinvaran
4.1 Ansluta antenner
När den högra antennen (huvudantennen) ar vänd mot framsidan av NWA-3100 überfor och tar en emot; den vänstra antennen tar bara emot.
1 Skruva fast antennerna medsols på antennansluttingarna på sidorna av NWA-3100. Antennerna ska placeras lodratt mot marken och vara parallella med varandra.
Kontrollera att antennerna ar sakert fastskruvade pa antennansluttingarna.
4.2 Montera maskinvara
I allmänhet ligger den basta placeringen für atkomstpunkten i centrum av det avsedda tradlosa tackningsområdet. För bättre prestanda, montera NWA-3100 högt upp på en plats utan hindrande foremål.
Fristaende
Lägg NWA-3100 på att plant och jämnt underlag (t.ex. ett skrivbord eller en hylla) som ar tillräcklig starkt for att bara upp vikten av NWA-3100 plus anslutningsssladdar.
Väggmontering
Gör sá här für att montera NWA-3100 på vöggen.

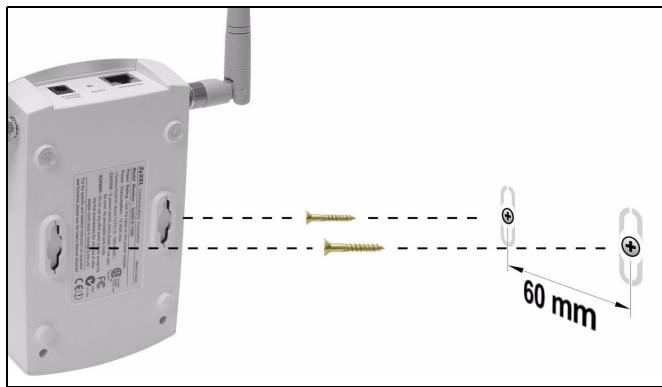

1 Skruva in två skruvar (medfoljer inte) i vöggen med 60 mm avständ (se figuren i steg 3). Använd skruvar med 6-8 mm breda huvuden. Skruva inte in skruvara hela vagen i vöggen; lämna kvar att litet utrémme mellan skruvhuvud och vagg.
Utrymmet maste vara tillrackligt stort for att skruvhuvudena ske kun na glida in i skruvhalen och anslutningsssladdarna dras baktill pa NWA-3100.
Se till att skruvarna ar ordentligt fasta i väggen och kraftiga nog att tälavikten for NWA-3100med anslutningsssladdarna.
2 Justera sladdarna.
Dra anslutningsladdarna nerfor baksidan pa NWA-3100 enligt foljande figur.
ELLER:
Dra anslutningsssladdarna uppát och längs innertakets kant.
3 Passa in hälen på baksidan av NWA-3100 med skruvarna i vöggen. Häng NWA-3100 på skruvarna.
5 Installera Power over Ethernet (valfritt)
Power over Ethernet (PoE) ger kapacitet att tillföra ström till NWA-3100 via en 8-stifts CAT 5 Ethernet-sladd, vilket eliminerar behovet av en närliggande strömkälla.
En PoE-injaktor (medfoljer inte) behövs ochså for att förse Ethernet-sladden med strom. Denna Funktion ger ökad flexibilitet vid placering av NWA-3100.

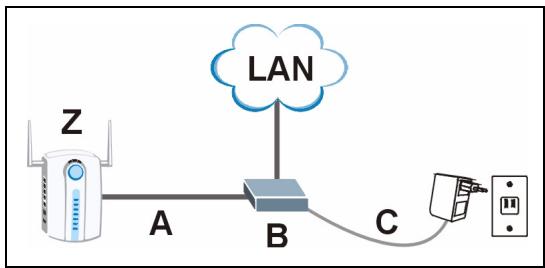

I foljande figur ar Z din NWA-3100, A ar CAT 5 Ethernet-sladden, B ar PoE-injektorn och C ar strömsladden.
