Información del producto

Marca : ZYXEL

Modelo : NWA-3100

Categoría : Punto de acceso inalámbrico

Descargar el manual en PDF Imprimir

Tipo de producto	Punto de acceso inalámbrico (WAP)
Normas Wi-Fi	IEEE 802.11a/b/g/n
Frecuencia	2.4 GHz y 5 GHz
Velocidad máxima	300 Mbps (2.4 GHz) y 300 Mbps (5 GHz)
Puertos Ethernet	4 puertos 10/100/1000 Mbps
Alimentación eléctrica	PoE (Power over Ethernet) o adaptador de corriente
Dimensiones aproximadas	210 x 210 x 45 mm
Peso	0.75 kg
Compatibilidades	Compatible con dispositivos Wi-Fi 802.11a/b/g/n
Funciones principales	Gestión de usuarios, VLAN, QoS, seguridad WPA/WPA2
Mantenimiento y limpieza	Limpie con un paño suave, evite productos químicos agresivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles a través del fabricante
Seguridad	Soporte para protocolos de seguridad avanzados (WPA2, WPA3)
Información general	Ideal para entornos profesionales, configuración a través de interfaz web

Preguntas frecuentes - NWA-3100 ZYXEL

¿Cómo restablecer el ZYXEL NWA-3100 a los ajustes de fábrica?

Para restablecer el ZYXEL NWA-3100, localice el botón de reinicio en la carcasa. Mantenga presionado este botón durante aproximadamente 10 segundos hasta que las luces parpadeen, luego suéltelo. El dispositivo se reiniciará con los ajustes de fábrica.

¿Cómo cambiar la contraseña del Wi-Fi en el ZYXEL NWA-3100?

Conéctese a la interfaz web del ZYXEL NWA-3100 ingresando su dirección IP en un navegador. Vaya a la configuración inalámbrica, seleccione 'Seguridad' y cambie la contraseña en el campo correspondiente. No olvide guardar los cambios.

¿Qué hacer si no puedo conectarme a la red Wi-Fi?

Verifique que la red Wi-Fi esté activada en el ZYXEL NWA-3100 y que esté utilizando la contraseña correcta. Si el problema persiste, intente reiniciar el dispositivo y verifique posibles interferencias con otros dispositivos.

¿Cómo actualizar el firmware del ZYXEL NWA-3100?

Acceda a la interfaz de administración del ZYXEL NWA-3100, vaya a 'Administración' y luego a 'Actualización de firmware'. Descargue la última versión del firmware desde el sitio oficial de Zyxel y siga las instrucciones en pantalla para realizar la actualización.

¿Por qué mi ZYXEL NWA-3100 se sobrecalienta?

El sobrecalentamiento puede ser causado por una falta de ventilación. Asegúrese de que el dispositivo esté colocado en un lugar bien ventilado. Si el sobrecalentamiento persiste, verifique si hay problemas de hardware y considere contactar al soporte técnico.

¿Cómo configurar el ZYXEL NWA-3100 en modo punto de acceso?

Acceda a la interfaz de configuración, vaya a 'Modo de funcionamiento' y seleccione 'Punto de acceso'. Siga las instrucciones para configurar los parámetros de red apropiados.

¿Qué hacer si la interfaz web del ZYXEL NWA-3100 no se carga?

Verifique que esté conectado a la red del ZYXEL NWA-3100 y que la dirección IP que ingresa sea correcta. Intente vaciar la caché de su navegador o usar otro navegador. Si el problema persiste, reinicie el dispositivo.

El ZYXEL NWA-3100 no se conecta a Internet, ¿qué hacer?

Verifique los ajustes de conexión WAN en la interfaz de configuración. Asegúrese de que su conexión a Internet esté activa y que todos los cables estén correctamente conectados. Si es necesario, reinicie su módem y el ZYXEL NWA-3100.

Descarga las instrucciones para tu Punto de acceso inalámbrico en formato PDF gratis! Encuentra tus instrucciones NWA-3100 - ZYXEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NWA-3100 de la marca ZYXEL.

MANUAL DE USUARIO NWA-3100 ZYXEL

Esta Guia de instalacién râpida le muestra cémo instalar y configurar el NWA-3100 (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalämbricos acceder de forma segura a su red inalämbrica. Vea su Guia del usuario para mâs informacién.

Æ Puede que necesite su acceso a Internet para mâs informacién.

1 Conectar el hardware.

3 Configurar el acceso a Internet.

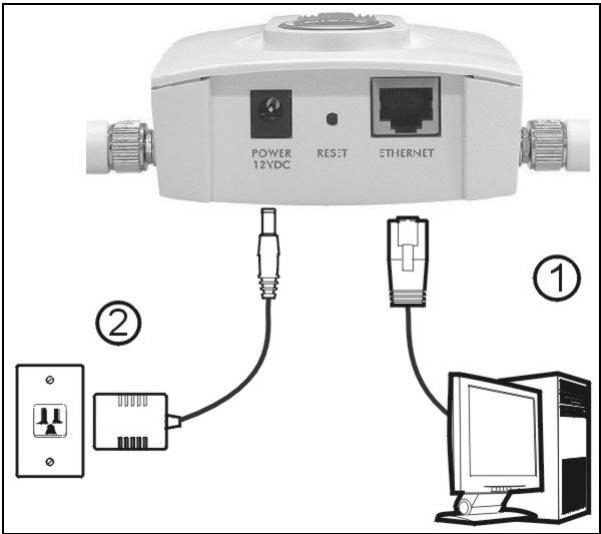

1 Conectar el hardware

1 Con un cable Ethernet, conecte el puerto ETHERNET a un ordenador para la configuracién inicial.

2 Conecte el z6calo POWER 12VDC a una toma de corriente utilizando ünicamente el adaptador de corriente incluido.

Æ Conecte el puerto ETHERNET del NWA-3100 a una clavija Ethernet con acceso a la red tras haber completado la configuracién inicial.

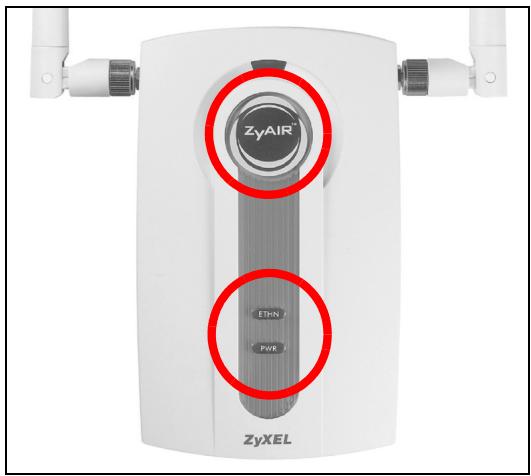

Los LEDs PWR y ZyAIR se encienden cuando la corriente est conectada. El LED ETHN se enciende si el puerto ETHERNET est4 correctamente conectado.

. Si el LED PWR no se enciende, asegürese de utilizar el adaptador de

corriente correcto y de que el adaptador de corriente esté enchufado en una toma de corriente apropiada. Desenchufe el adaptador de corriente y vuelva a enchufarlo. Si el error persiste, puede que tenga un problema de hardware. En este caso, deberia contactar con el vendedor.

Si el LED ETHN no se enciende, compruebe la conexién del cable al puerto ETHERNET del NWA-3100. Asegürese de que la tarjeta de red de su ordenador funciona correctamente.

2 Acceder al Configurador Web

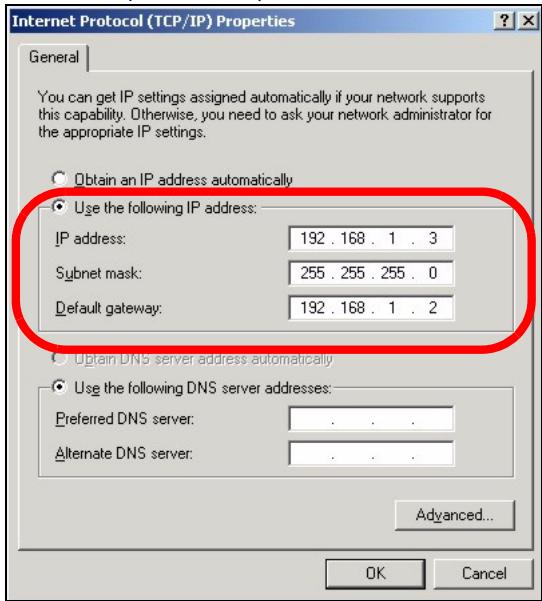

2.1 Configurar la direccién IP de su ordenador

Primero debe ajustar su ordenador para utilizar una direccién IP estätica dentro del rango 192.168.1.3 - 192.168.1.254 con una mäscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA-3100.

Las siguientes instrucciones son para los sistemas operativos Windows 2000, Windows NT y Windows XP. 1 En Windows XP, haga clic en Start (Inicio) > Control Panel (Panel de control). En Windows 2000/NT, haga clic en Start (Inicio) > Settings (Configuracién) > Control Panel (Panel de control). 2 En Windows XP, haga clic en Network Connections (Conexiones de red). En Windows 2000/NT, haga clic en Network and Dial-up Connections (Conexiones de red y marcaciôn). 3 Haga clic con el botén derecho en Local Area Connection (Conexiôn de ärea local) y haga clic en Properties (Propiedades). 4 Seleccione Internet Protocol (TCP/IP) (Protocolo Internet (TCP/IP)) (en la ficha General en Windows XP) y haga clic en Properties (Propiedades). 5 La pantalla Internet Protocol TCP/IP Properties (Propiedades de Protocolo Internet TCP/IP) se abrir4 (ficha General en Windows XP).

8 Haga clic en Close (Cerrar) (OK (Aceptar) en Windows 2000/NT) para cerrar la ventana Local Area Connection Properties (Propiedades de conexién de ârea local).

Cierre la ventana Network Connections (Conexiones de red).

2.2 Acceda al Configurador Web

Æ Aunque puede conectarse al NWA-3100 de forma inalämbrica, se recomienda que conecte su ordenador al puerto ETHERNET para la configuraciôn inicial.

1 Abra su explorador de web. Escriba El Edt Vew Favorites os Hp 192.168.1.1 (la direcciôn IP ] predeterminada del NWA-3100) agdress [ htp:/n92.168.1.2 x

? Si no puede acceder al configurador Web, compruebe que las direcciones IP y mâscaras de subred del NWA-3100 y del ordenador estén en el mismo rango de direcciôn IP (ver Secciôn 2.1).

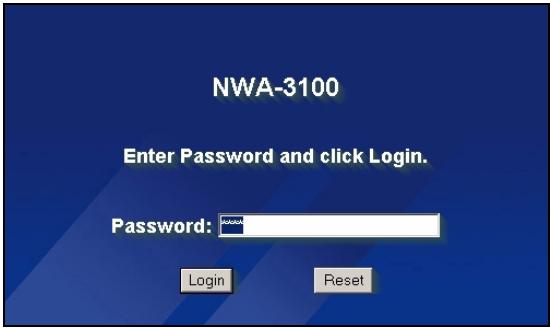

2 Haga clic en Login (Acceso) (la contraseña predeterminada 1234 ya est introducida). NWA-3100

Enter Password and click Login.

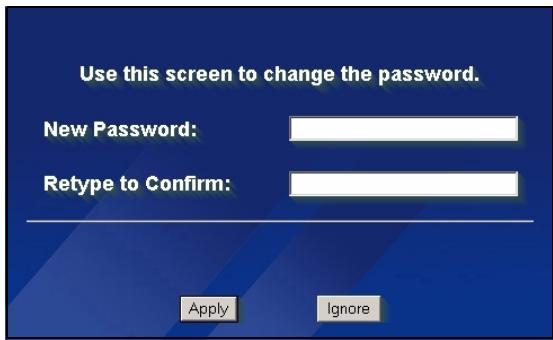

3 Cambie la contraseña de acceso introduciendo una nueva contraseña

y haciendo clic en Apply (Aplicar). Use this screen to change the password. Asegürese de grabar la nueva

contraseña y guardarla en un lugar Ne Rass wa D seguro.

. Si cambia la contraseña y la olvida, necesitaré reiniciar el NWA-3100. Consulte la Guia del usuario para cémo utilizar el botén RESET.

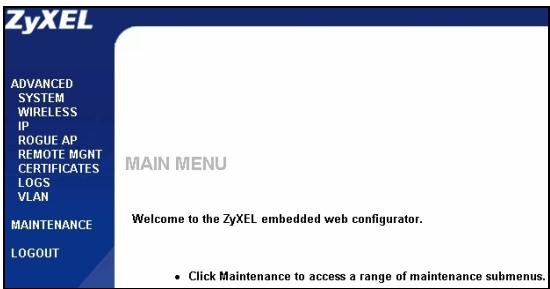

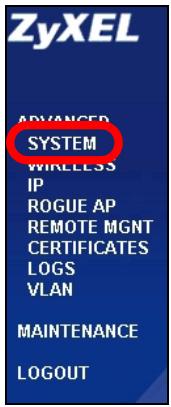

3 Configurar el acceso a Internet 1 Haga clic en SYSTEM (SISTEMA) en el panel de navegacién.

ZyXEL SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

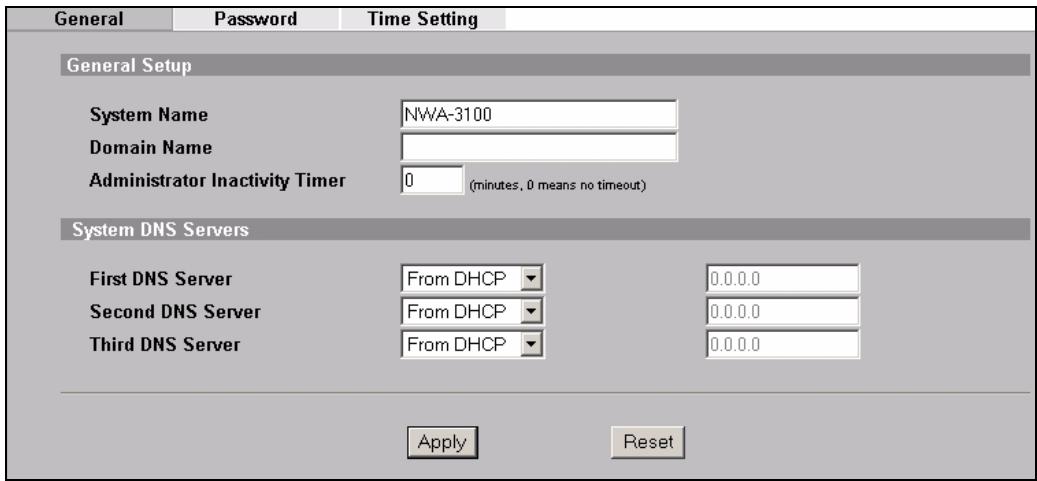

2 Aparecerä la pantalla SYSTEM > General.

System Name (Nombre del sistema) es para identificar el NWA-3100 en su red. Elija un nombre identificativo o deje el predeterminado.

Domain Name (Nombre de dominio): Escriba un nombre de dominio si su ISP requiere uno para la autenticacién. O bien puede dejarlo en blanco o ajustar lo que haya aparecido automäticamente.

DNS Server(s) (Servidor(es) DNS): si su ISP le ha facilitado una configuraciôn DNS (Domain Name System) especifica, escribala ahi. De lo contrario, deje estos campos con sus valores predeterminados.

3 Haga clic en Apply (Aplicar).

F Enable Broathing LED:

Æ Las estaciones inalämbricas y el NWA-3100 deben utilizar la misma configuracién SSID, ID de canal y cifrado para la comunicaciôn inalämbrica.

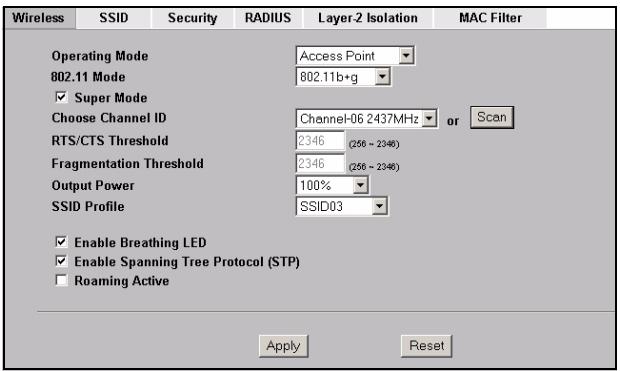

Operating Mode (Modo de operacién): Asegürese de haber seleccionado el modo Access Point (Punto de acceso).

802.11 Mode (Modo 802.11): Seleccione el eständar inalämbrico que desee que utilice su red. Si todos los clientes inalâmbricos soportan IEEE 802.11a, seleccione 802.11a. De lo contrario, seleccione 802.11b+g.

Choose Channel ID (Elegir ID de canal): Seleccione el canal inalämbrico que desee que su red utilice. Para que el NWA-3100 seleccione automâticamente un canal, haga clic en Scan (Escanear).

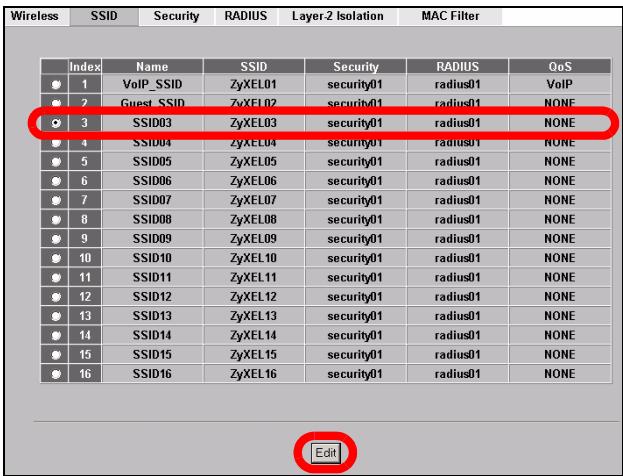

SSID Profile (Perfil SSID): Seleccione el perfil SSID que desee configurar para el acceso a la red en la lista desplegable. Este ejemplo utiliza el perfil SSIDO3.

5 Haga clic en Apply (Aplicar) para guardar su configuracién.

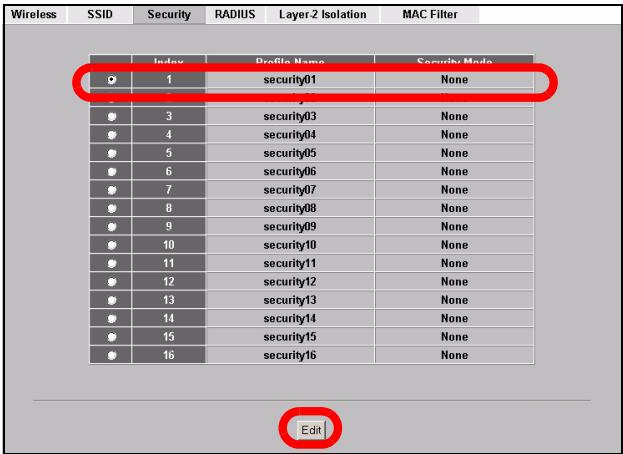

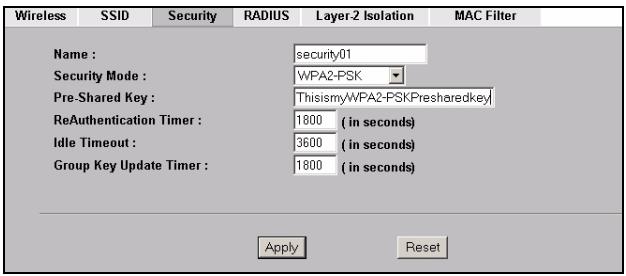

7 Haga clic en la ficha Security [ue so DS) mous cœezsn Cr (Seguridad). Asegürese de que Security01 esté seleccionado y haga clic en Edit (Editar).

8 Aqui es donde puede introducir la configuracién de seguridad para su red inalâmbrica. Los campos que rellene se diferencian segün el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalämbrica.

Este ejemplo utiliza seguridad WPA2-PSK, en la que todos los clientes inalämbricos deben utilizar la misma clave pre- compartida para unirse a la red.

Asegürese de que todos los clientes inalâmbricos puedan utilizar el tipo de seguridad ajustado. Haga clic en Apply (Aplicar) cuando haya finalizado.

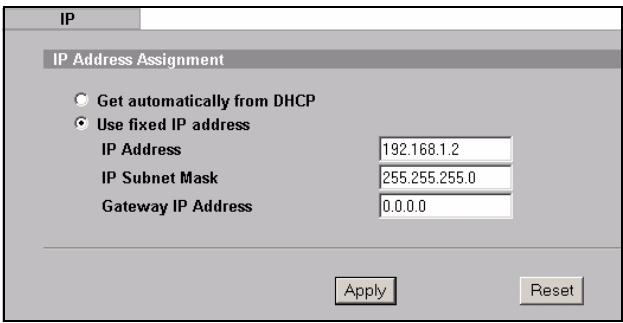

9 Haga clic en IP en el panel de navegacién. Si tiene una direccién IP para usar, seleccione Use fixed IP address (Utilizar direcciôn IP fija) y escribala junto con la direcciôn IP de mäscara de subred y puerta de enlace. O bien, seleccione Get automatically from DHCP (Obtener automäticamente de DHCP). Haga clic en Apply (Aplicar).

EE LE Name Fema Security Hot Were 1]

10 Cambie la configuracién inal4mbrica en las estaciones inalämbricas para que coincida con la del NWA-3100. Consulte la documentacién de su adaptador inalämbrico.

ES Si cambia la direcciôn IP de su NWA-3100, deberà utilizar la nueva direccién IP la préxima vez que acceda al configurador Web.

El dispositivo ya esté listo para conectarse a su red con cables. Puede hacer esto ahora o una vez que ha instalado el hardware.

. Si los clientes inalämbricos no pueden acceder a la red con cables, compruebe que la direccién IP y la mäscara de subred del NWA-3100 y los ordenadores de la red estén en el mismo rango. Si el LED ETHN esté apagado, revise los cables entre el NWA-3100 y su ordenador o hub.

4 Instalar el Hardware

4.1 Conectar las antenas

Æ Si mira frontalmente al NWA-3100, la antena derecha (antena principal) transmite y recibe, la antena izquierda sélo recibe.

Siga estos pasos para conectar las antenas incluidas.

1 Localice los conectores de la antena en los laterales de su NWA-3100.

2 Atornille las antenas en sentido horario en los conectores para antenas. Las antenas deberian estar perpendiculares al suelo y paralelas entre ellas. ©

En general, la mejor ubicacién para el punto de acceso es en el centro del ârea de cobertura. Para un mejor rendimiento, monte el NWA-3100 hacia arriba sin obstrucciones.

Coloque su NWA-3100 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA-3100 con sus cables de conexiôn.

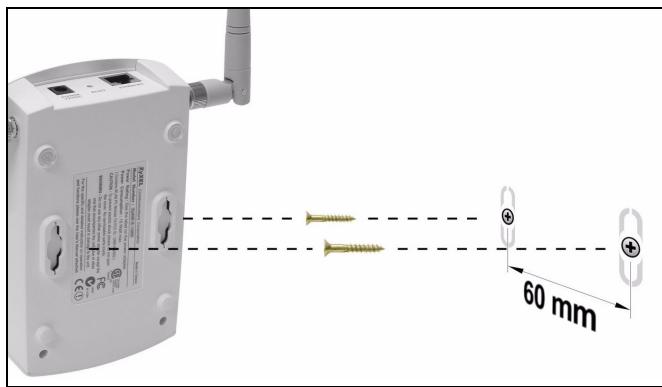

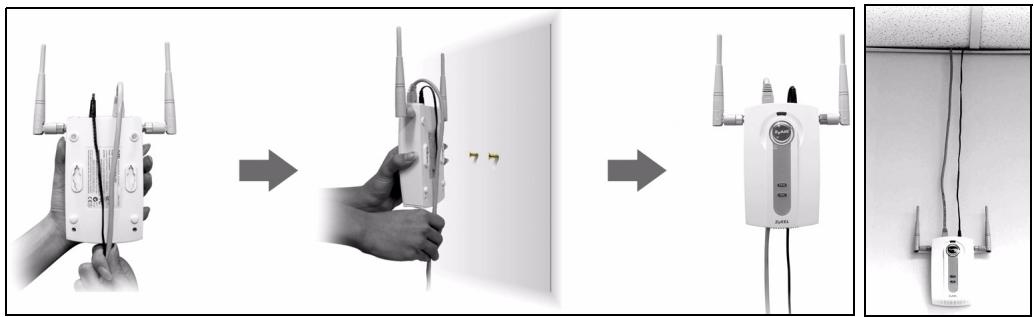

Montaje en pared Siga estos pasos para montar su NWA-3100 en una pared.

1 Localice una posicién alta en la pared libre de obstâculos.

2 Conecte dos tornillos (no incluidos) en la pared separados por 60mm. Puede usar el diagrama al final de esta guia para ayudarle a marcar los agujeros de los tornillos correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho. No inserte los tornillos hasta el fondo en la pared. Deje un pequeño espacio entre la cabeza del tornillo y la pared. El hueco debe ser lo suficientemente grande para que las cabezas de los tornillos puedan entrar en las ranuras de los tornillos y los cables de conexiôn quepan a través de la parte posterior del NWA-3100.

Æ Compruebe que los tornillos estén bien fijos en la pared y sean lo suficientemente fuertes como para soportar el peso del NWA-3100 con los cables de conexién.

3 Ajuste los cables.

Pase los cables de conexién por la parte posterior del NWA-3100 hacia abajo como aparece en la siguiente figura.

ESPANOL Pase los cables de conexiôn por la parte posterior hacia arriba o por el borde del techo.

4 Alinee los agujeros en la parte posterior del NWA- 3100 con los tornillos en la pared. Cuelgue el NWA- 3100 con los tornillos.

5 Corriente sobre Ethernet (POE)

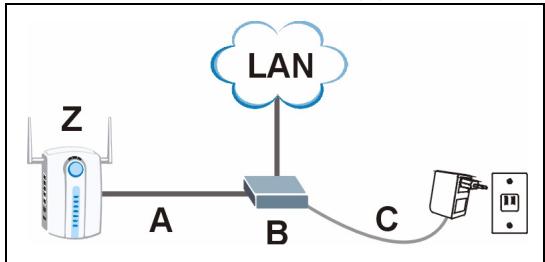

La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentaciôn a su NWA- 3100 a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma de corriente cercana.

ESPANOL También necesitarä un dispositivo inyector o POE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta caracteristica permite una mayor flexibilidad para la ubicaciôn de su NWA-3100 (Z).

6 Procedimiento para ver la(s) certificacién(es) del producto

1 Vaya a www.zyxel.com.

2 Seleccione su producto de la lista desplegable en la päâgina inicial de ZyXEL para ir a la pägina de ese producto.

3 Seleccione la certificacién que desee visualizar en esta pâgina.
