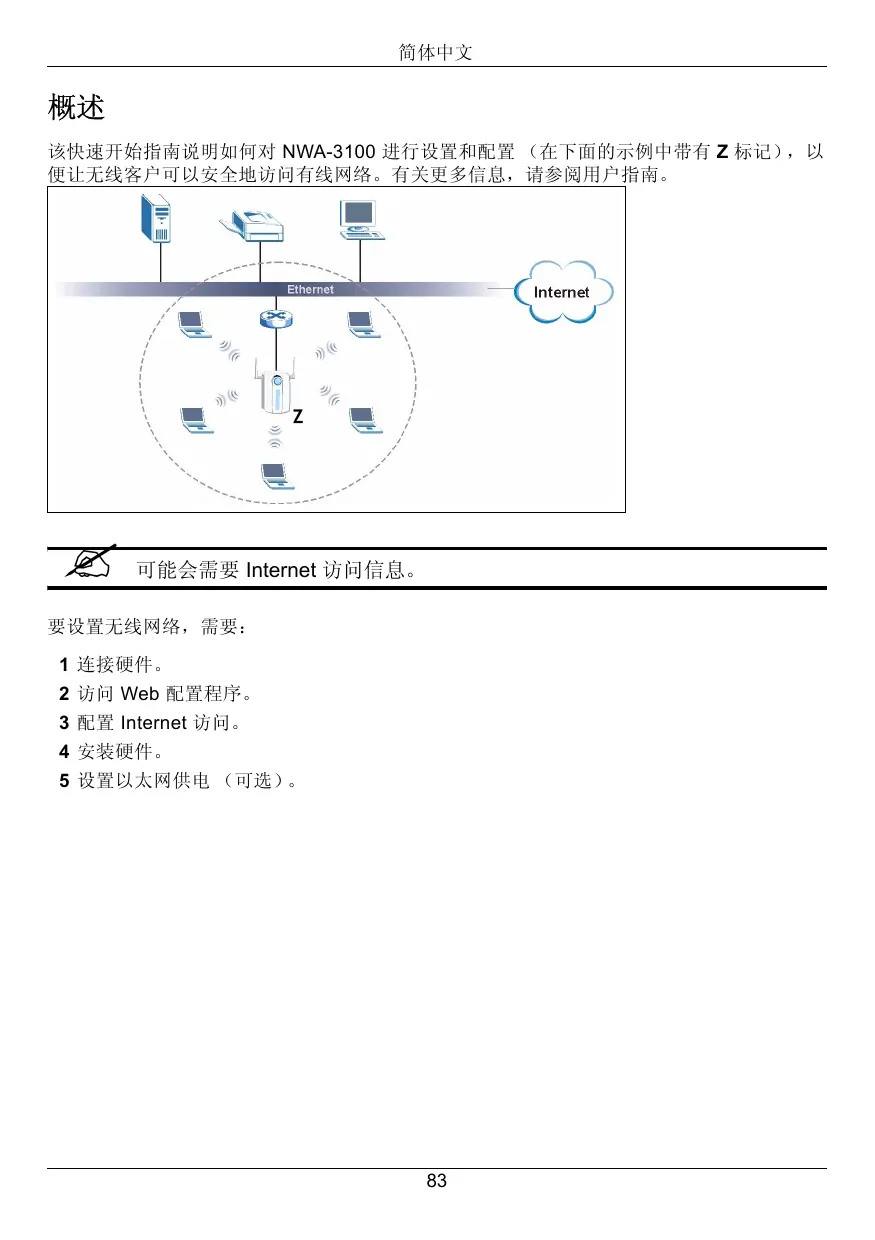

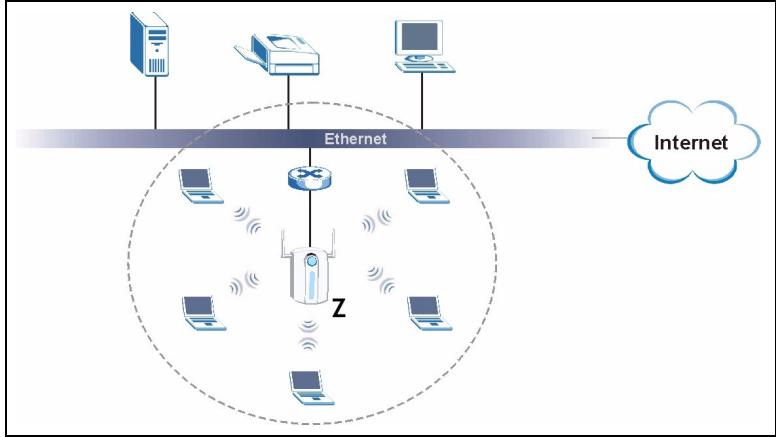

该快速开始指南说明如何对NWA-3100进行设置和配置（在下面的示例中带有Z标记），以便让无线客户可以安全地访问有线网络。有关更多信息，请参阅用户指南。
可能会需要 Internet 访问信息。
要设置无线网络，需要：
1 连接硬件。
2 访问Web配置程序。
3 配置 Internet 访问。
4 安装硬件。
5设置以太网供电（可选）。

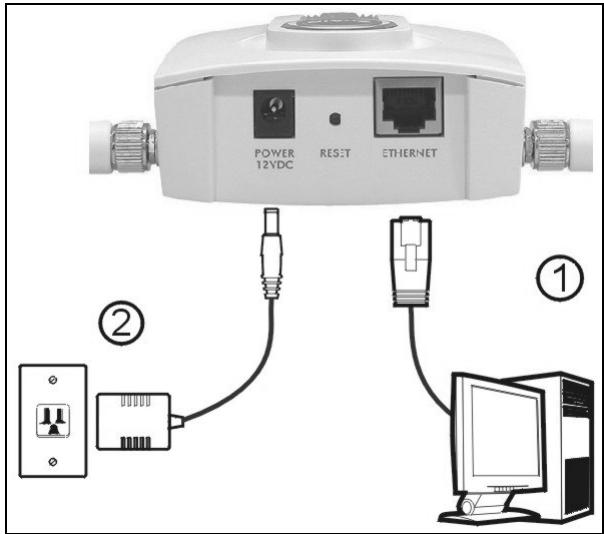

1 连接硬件
1 使用以太网电缆将ETHERNET端口连接到计算机进行初始配置。
2仅可使用附带的电源适配器将POWER12VDC插头连接到电源。
在完成网络访问的初始配置之后，请将NWA-3100的ETHERNET端口连接至以太网插座。

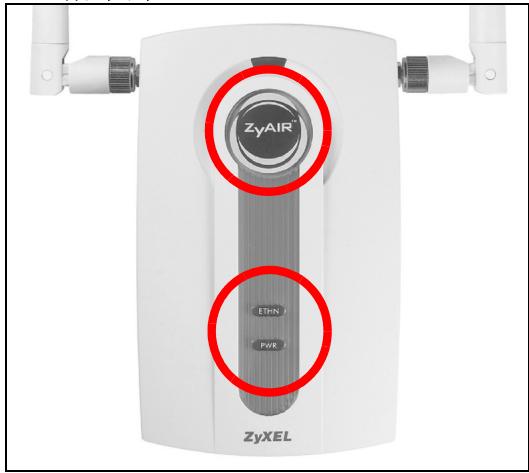

1.1指示灯
指示灯PWR和ZyAIR会在连接电源后亮起。如果ETHERNET端口连接正常，则ETHN指示灯会亮起。
如果 PWR 指示灯不亮，则请确保使用了正确的电源适配器，以及已将电源适配器插入到了正确的电源中。拔下电源适配器，并重新插入。如果错误依然存在，则可能是硬件问题。在这种情况下，应与供应商联系。
如果ETHN指示灯不亮，则请检查连接到NWA-3100 ETHERNET端口的线材。确保计算机的网络适配器工作正常。
2 访问 Web 配置程序
可以使用Internet Explorer 6.0及其后续版本，或Netscape Navigator 7.0及其后续版本（带有JavaScript支持）。
2.1 设置计算机的IP地址
首先，必须将计算机设置为使用192.168.1.3-192.168.1.254范围内的静态IP地址，子网掩码为255.255.255.0。这可以确保计算机能够与NWA-3100进行通信。
下面的操作适用于Windows2000、WindowsNT和WindowsXP操作系统。
1 在 Windows XP 中，单击 Start（开始）> Control Panel（控制面板）。
在Windows2000/NT中，单击Start（开始）>Settings（设置）>ControlPanel（控制面板）。
2 在 Windows XP 中，单击 Network Connections（网络连接）。
在Windows2000/NT中，单击Network and Dial-up Connections（网络和拨号连接）。
3 右键单击 Local Area Connection（本地连接），然后单击 Properties（属性）。
4 选择 Internet Protocol (TCP/IP) (Internet 协议 (TCP/IP))（在 Windows XP 中，位于 General（常规）选项卡下），然后单击 Properties（属性）。
5 此时会打开 Internet Protocol TCP/IP Properties (Internet 协议 TCP/IP 属性) 屏幕（在 Windows XP 中，位于 General（常规）选项卡下）。

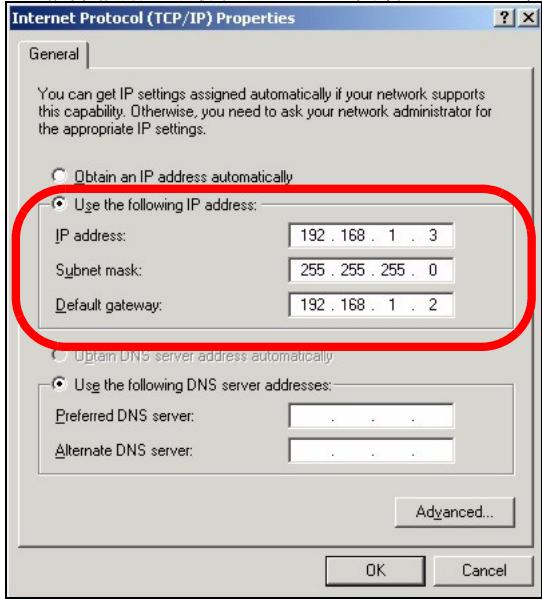

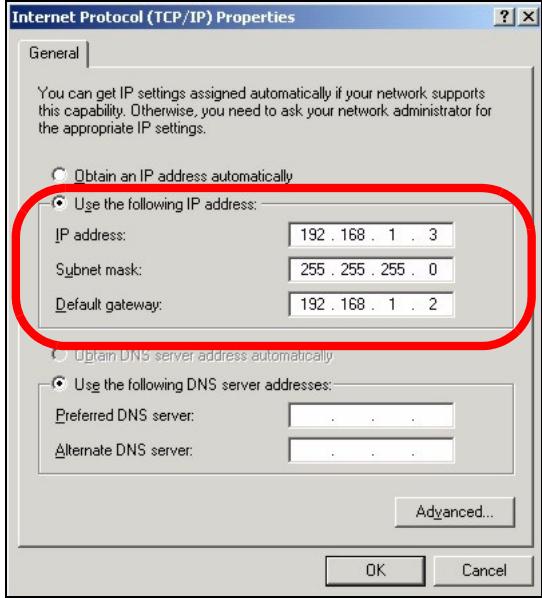

6 选择 Use the following IP address（使用下面的 IP 地址）并填入 IP address（IP 地址）（在 192.168.1.3 - 192.168.1.254 的范围中选择一个）、Subnet mask（子网掩码）(255.255.255.0) 和 Default gateway（默认网关）(192.168.1.2) 字段。
7 单击 OK（确定）以关闭 Internet Protocol (TCP/IP) Properties (Internet 协议 (TCP/IP) 属性) 窗口。
8 单击 Close（关闭）（在 Windows 2000/NT 中为 OK（确定））以关闭 Local Area Connection Properties（本地连接属性）窗口。
关闭 Network Connections（网络连接）窗口。

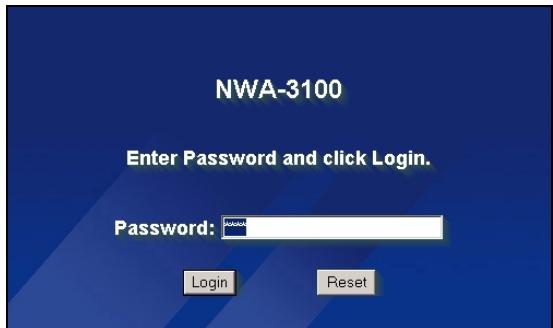

2.2 登录到Web配置程序
尽管也可以无线连接到NWA-3100，但还是强烈建议您将计算机连接到ETHERNET端口进行初始配置。
1 启动 web 浏览器。输入 192.168.1.2（NWA-3100 的默认 IP 地址）作为地址。
如果无法访问Web配置程序，请确保NWA-3100的IP地址和子网掩码与该计算机在同一IP地址范围内（参见彻竊2.1）。
2 单击 Login（登录）（已输入默认密码 1234）。

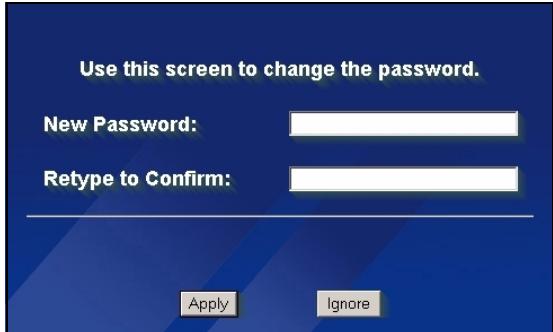

3 通过输入新密码来更改登录密码，并单击 Apply（应用）。请务必将新密码记录下来，并保存在安全位置。
如果在更改密码后忘记了密码，则需要重启NWA-3100。有关如何使用RESET按钮的详细信息，请参阅用户指南。

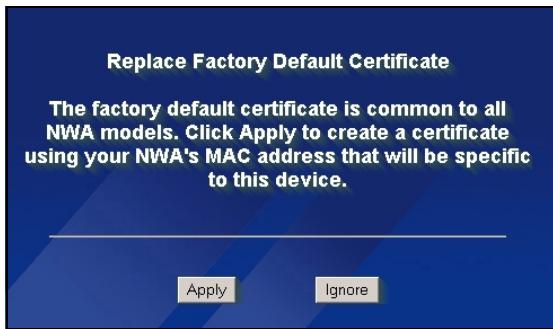

4 单击 Apply（应用）来替换用于增强安全性的出厂默认证书；如果现在不需要更换证书，可以单击 Ignore（忽略）以继续进行。
5 此时会出现 MAIN MENU（主菜单）屏幕。
3 配置 Internet 访问

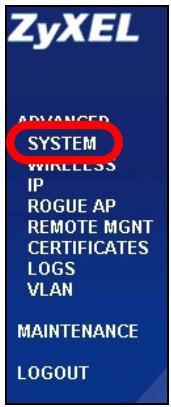

1 单击导航面板中的SYSTEM（系统）。

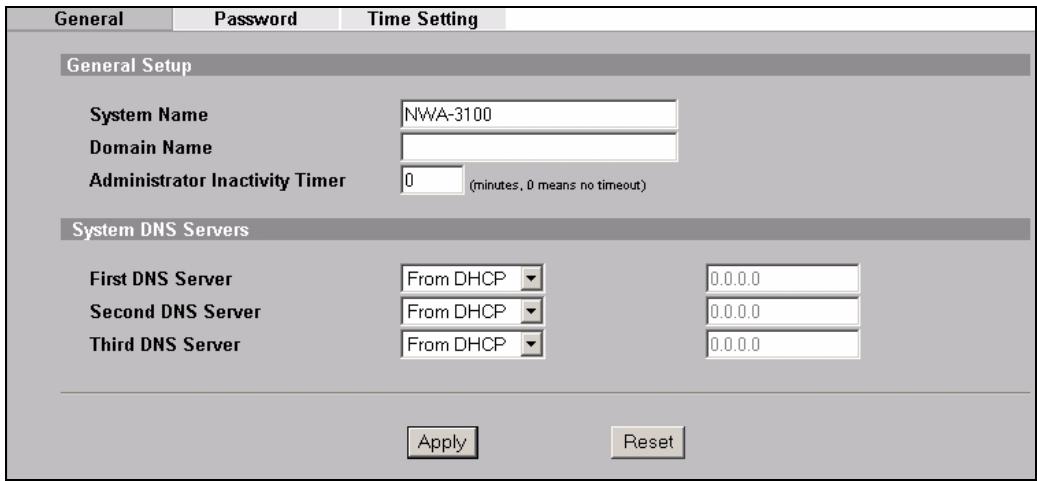

2 此时会出现SYSTEM（系统）>General（常规）屏幕。
System Name（系统名称）用于识别网络上的NWA-3100。选择一个特殊的名称，或将其保留为默认值。
Domain Name（域名）：如果ISP需要域名来进行身份认证，则请输入一个。否则，可以将其保留空白，或自动设置为任何可以显示的名称。
DNS Server(s)（DNS服务器）：如果ISP给了您特定的DNS（域名系统）设置，则请在此处输入。否则，请将这些字段保留默认值。
3 单击 Apply（应用）。

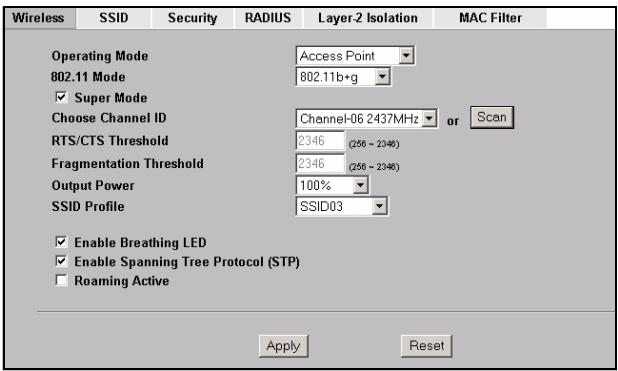

4 在导航面板中单击WIRELESS（无线）。此时会显示下列屏幕。
无线电台与NWA-3100必须使用相同的SSID、频道ID和无线通信加密设置。
Operating Mode（操作模式）：确保已选中Access Point（访问点）模式。
802.11 Mode (802.11 模式)：选择网络欲采用的无线标准。如果所有无线客户均支持 IEEE 802.11a，则请选择 802.11a。否则，请选择 802.11b+g。
Choose Channel ID（选择频道ID）：选择网络欲采用的无线频道。要让NWA-3100自动选择频道，请单击Scan（扫描）。
SSID Profile(SSID配置文件)：从下拉列表框中选择需要的SSID配置文件来配置网络访问。该示例使用的是SSID03配置文件。
5 单击 Apply（应用）以保存设置。
6 单击 SSID 选项卡。此时会显示下列屏幕。
SSID03 默认的 SSID（网络的名称）为 ZyXEL03，默认的Security（安全）设置为Security01。
如果设置不同，或需要更改SSID，则请选择SSID03，并单击Edit（编辑）以更改设置。

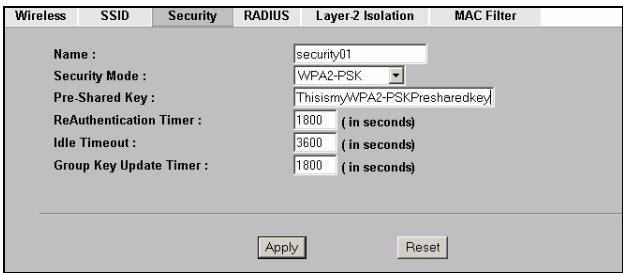

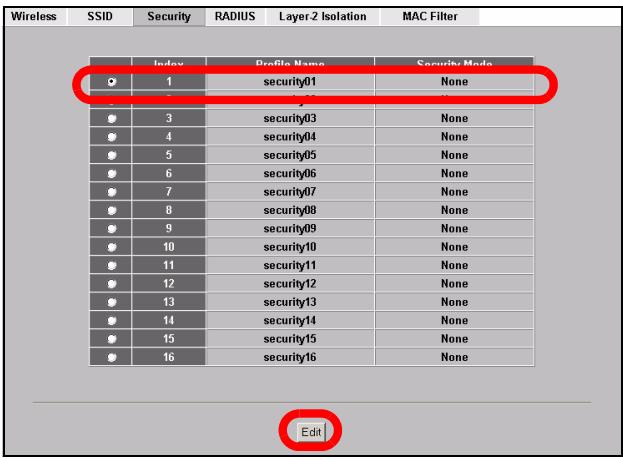

7 单击安全选项卡。请确保已选中Security01，然后单击Edit（编辑）。
8 可以在此处输入无线网络的安全设置。根据在Security Mode（安全模式）字段中所选择的安全类型的不同，填写的字段会有所差异。如果无需使用无线安全，则请选择无。
该示例使用了WPA2-PSK安全（所有无线客户均必须使用相同的预共享密钥，以便加入网络）。
请确保所有的无线客户都可以使用设置的安全类型。完成后，单击Apply（应用）。

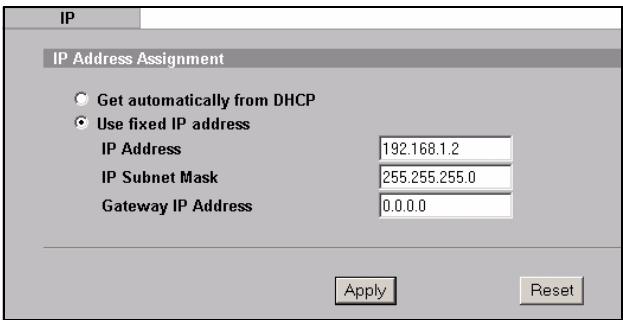

9 单击导航面板中的 IP。
如果拥有可以使用的IP地址，请选择Use fixed IP address（使用固定IP地址），并输入IP地址、子网掩码和网关IP地址。否则，请选择Get
automatically from DHCP（自动从 DHCP 获取）。单击 Apply（应用）。
10更改无线电站中的无线设置，以匹配NWA-3100中的无线设置。请参阅无线适配器的文档资料。
如果更改了NWA-3100的IP地址，则在下次访问web配置程序时，必须使用新的IP地址。
现在，可以将设备连接到有线网络了。您可以立即将设备连接到有线网络，或在安装硬件时连接。
如果无线客户无法访问有线网络，则请检验NWA-3100的IP地址和子网掩码是否与网络上的计算机处于相同范围内。如果ETHN指示灯不亮，则请检查NWA-3100与计算机或集线器之间的线材。
4 安装硬件
4.1 安装天线
面对NWA-3100的正面，右边的天线（主天线）负责传输和接收；左边的天线仅可接收。
1 将天线按顺时针方向拧进NWA-3100端的天线连接器。天线应垂直于地面，并彼此平行。
请确保将天线牢固地拧进天线连接器。
4.2 硬件安装
通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将NWA-3100安装在不受阻碍区域的高处。
自立式
请将NWA-3100平放在强度足以支撑NWA-3100及连接线重量的平坦、水平表面（例如：桌子或架子）上。
墙面安装
请依照下列步骤将NWA-3100安装在墙壁上。

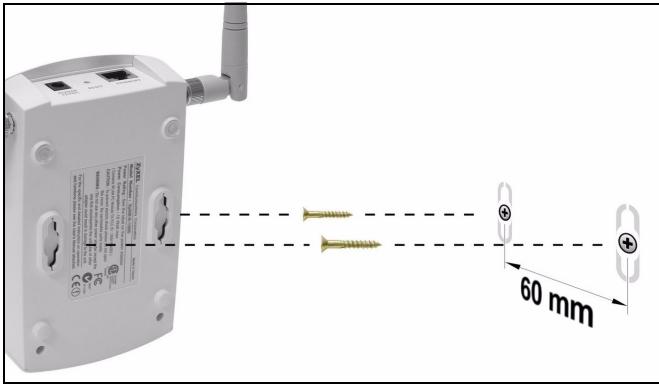

- 分别将两个螺丝钉（不包含）拧进墙壁内，间隔为 60 ~mm （参见步骤 3 中的图片）。请使用头部宽度为 6 ~mm 8 ~mm(0.24" 0.31") 的螺丝钉。请勿将螺丝钉完全拧进墙中；应在螺丝钉的头部和墙面之间保留一小段间隙。
该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应在NWA-3100背部向下走线。
请确保将螺丝钉牢固地固定在墙壁上，且足以承受NWA-3100及连接线的重量。

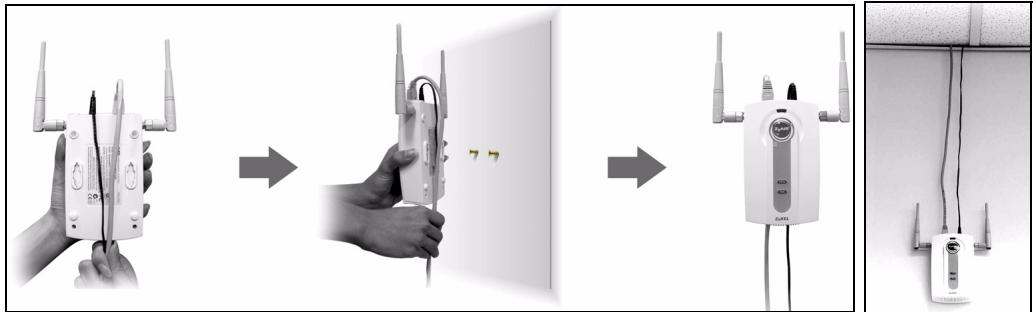

2 布线。
在NWA-3100的背后，将连接线向下走线，如图所示。
或：
将连接线向上沿天花板的边缘走线。
3 将NWA-3100背后的孔与墙壁上的螺丝钉对齐。将NWA-3100悬挂在螺丝钉上。
5设置以太网供电（可选）
以太网供电(PoE)是一种通过8针CAT5以太网线材来为NWA-3100提供电源的技术，无需在附近安装电源。
为以太网线材提供电源还需要一个PoE注射器（不包含）。该功能可以让您在选择NWA-3100的安装位置时，拥有更大的灵活性。

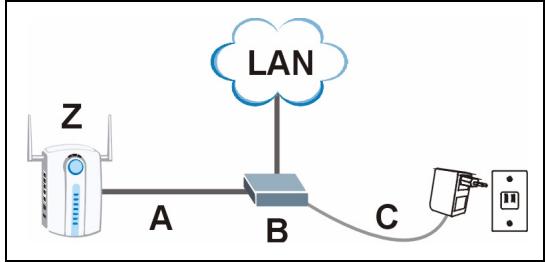

在下图中，Z为NWA-3100，A为CAT5以太网线材，B为PoE注射器，而C为电源线。
6 查看产品证书的步骤
1 先访问 www.zyxel.com。
2 在ZyXEL主页的下拉列表框中选择产品，以进入产品页面。
3 在该页中选择要查看的证书。
Översikt

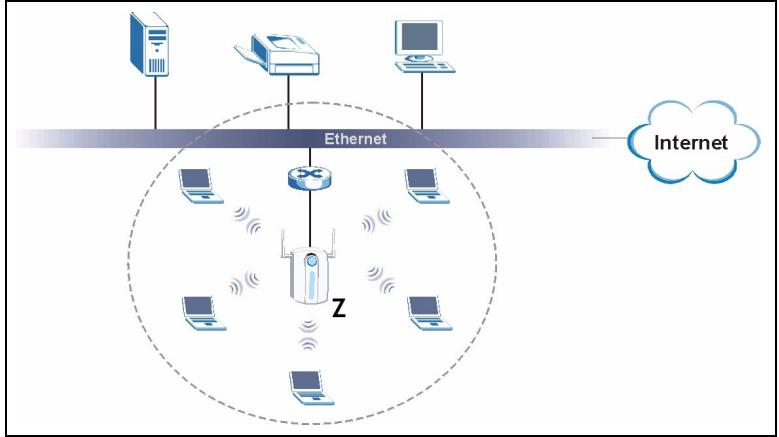

本《快速入門指引》介紹如何安裝和設定NWA-3100（以下範例均標示為Z），以便無線用戶端接取有線網路。請參閱《使用手冊》，取得詳細資訊。
您可能需要相關網際網路接取資訊。
若要設定無線網路，您需要：
1連接硬體。
2使用網頁設定介面。
3 設定網際網路接取。
4 安裝硬體
5 設定乙太網路供電（選擇性）。
1連接硬體
1使用乙太網路線，將ETHERNET埠連接到電腦以進行初始設定。
2使用隨附的電源轉接器（勿使用其他電源轉接器），將POWER12VDC插槽連接到電源。
完成初步設定後，再將NWA-3100的ETHERNET埠連接到可以接取網路的乙太網路插孔。
1.1 LED 指示燈
連接電源時，PWR 和 ZyAIR LED 指示燈會亮起。如果 ETHERNET 場連接正確，ETHN LED 指示燈會亮起。
如果 PWR LED 指示燈沒有亮起，請確認您使用的是正確的電源轉接器，而且該電源轉接器已經插入適當的電源供應器。拔除電源轉接器重新插入一次。如果錯誤持續出現，可能是硬體的問題。若發生此情況，請洽詢您的供應商。
如果 ETHN LED 指示燈沒有亮起，請檢查 NWA-3100 ETHERNET 場的纖線連接。確認電腦的網路卡運作正常。
2 使用網頁設定介面
請使用 Internet Explorer 6.0（和更新版本）或 Netscape Navigator 7.0（和更新版本），並啟動 JavaScript。
2.1 設定電腦的 IP 位址
您必須先設定電腦使用介於 192.168.1.3 - 192.168.1.254 之間的靜態 IP 位址，子網路遮罩則使用 255.255.255.0。這項作業可以確保您的電腦能和 NWA-3100 裝置通訊。
以下指令適用於 Windows 2000、Windows NT 和 Windows XP 作業系統。
1 在 Windows XP 中，按一下開始 > 控制台。
在Windows2000/NT中，按一下開始 > 設定 > 控制台。
2 在 Windows XP 中，按一下網路連線。
在Windows2000/NT中，按一下網路和撥號連線。
3 用滑鼠右鍵一下區域連線，然後再按一下內容。
4 選取網際網路通訊協定 (TCP/IP) (在 Windows XP 的一般索引標籤之下), 然後再按一下內容。
5 網際網路通訊協定 TCP/IP 内容畫面開啓（在 Windows XP 的一般索引標籤之下）。
6 選取使用下列的 IP 位址並於 IP 位址（在 192.168.1.3 到 192.168.1.254 之間選一個位址）、子網路遮罩（255.255.255.0），以及預設闢道（192.168.1.2）欄位填入適當設定。
7 按一下確定，關閉網際網路通訊協定（TCP/IP）內容視窗。
8 按一下關閉（在 Windows 2000/NT 中是確定），關閉區域連線內容視窗。
關閉網路連線視窗。
2.2登入至網路設定介面
即使已能無線連接至NWA-3100，但仍建議在初步設定中先將電腦連接到ETHERNET埠。
1 創動您的網頁瀏覽器輸入位址 192.168.1.2(NWA-3100的預設IP 位址）。
如果無法使用網路設定介面，請確認NWA-3100與電腦的IP位址及子網路遮罩位於相同IP位址範圍之内（請參閱章節2.1）。

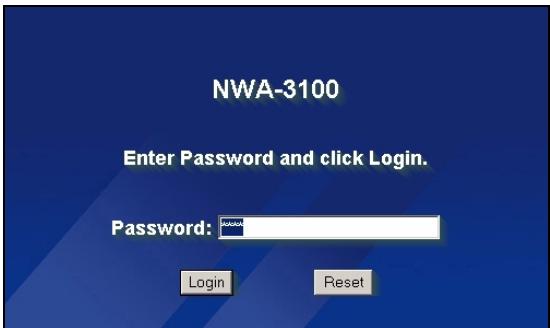

2 按一下 Login（登入）（預設密碼 1234 已經輸入）。

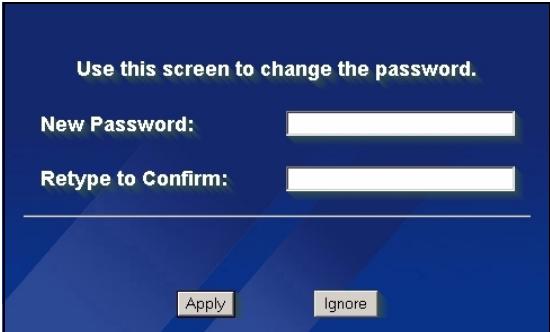

3變更登入密碼，只要輸入新密碼再按一下Apply（套用）即可。務必將新密碼記下並保存在安全之處。
如果變更密碼之後卻忘記新密碼，就需要重新設定 NWA-3100。請參閱《使用手冊》，了解如何使用 RESET（重設）按鈕。

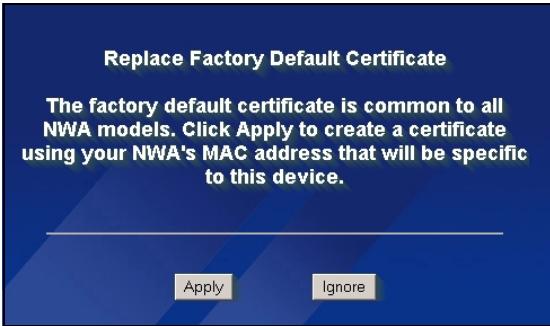

4 按一下 Apply（套用）取代原廠預設檢定資訊以加強安全措施，如果您不想變更目前的檢定資訊，按一下 Ignore（忽略）繼續進行下一步驅。

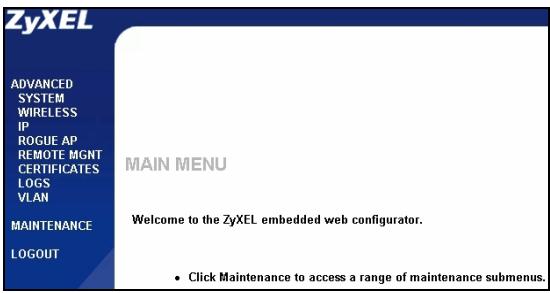

5出現MAIN MENU（主選單）畫面。
3 設定網際網路接取
1 在導覽面板中按一下SYSTEM（系統）。
2出現SYSTEM > General（系統 > 一般）畫面。
System Name（系統名稱）用以在網路上辨識NWA-3100。選擇一個獨特名稱，或保留預設名稱。
Domain Name（網域名稱）：如果 ISP 要求輸入網域名稱以進行認證，請依要求輸入，否則，您可以將此欄位保留為空白或設定成系統自動顯示的任何名稱。
DNS Server(s) (DNS 伺服器): 如果 ISP 提供特定 DNS（網域名稱系統）設定，請在此輸入，否則，請保留欄位的預設設定。
3 按一下 Apply（套用）。

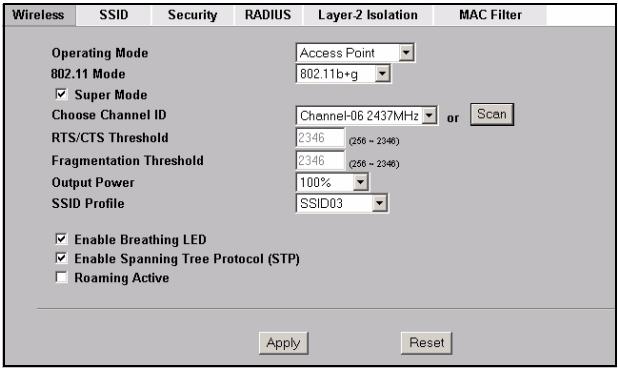

4 在導覽面板中按一下
WIRELESS（無線網路）。出現以下畫面。
無線站台與NWA-3100必須使用相同的SSID、頻道ID及加密設定，才能進行無線通訊。
Operating Mode（作業模式）：確定已經選取 Access Point（基地台）模式。
802.11 Mode (802.11 模式)：選取您希望網路使用的無線標準。如果無線用戶端支援 IEEE 802.11a，請選取 802.11a，否則，請選取 802.11b+g。
Choose Channel ID（選擇頻道ID）：選取您希望網路使用的無線頻道。若要讓NWA-3100自動選取頻道，按一下Scan（掃瞄）。
SSID Profile (SSID設定組合)：從下拉式清單方塊選取接取網路所要使用的SSID設定組合。本範例使用SSID03設定組合。
5 按一下 Apply（套用）儲存您的設定。

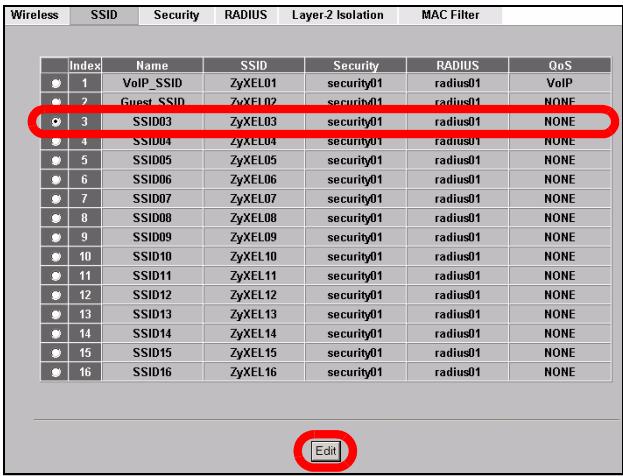

6 按一下 SSID 標籤。出現以下畫面。
SSID03 的預設 SSID（網路名稱）是 ZyXEL03，其預設
Security（安全）設定為Security01。
如果設定不同，或您想變更
SSID，請選取 SSID03 再按一下 Edit（編輯）即可變更設定。

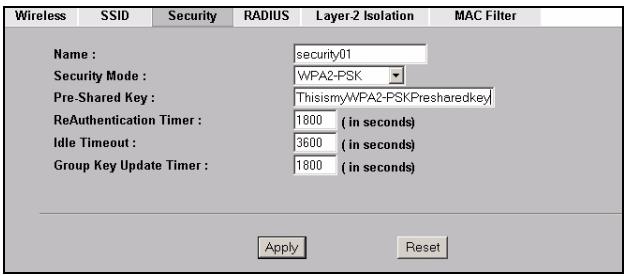

7 按一下 Security（安全）標籤。確定已經選取Security01，然後按一下 Edit（編輯）。
8 您可以在此輸入無線網路的安全設定。系統會根據您在Security Mode（安全模式）欄位選取的安全措施，變更要填入的欄位。如果您不想使用無線安全措施，請選取 None（無）。
本範例使用WPA2-PSK安全措施，在此安全措施下，所有無線用戶端必須使用相同的預先共用金鑰加入網路。
確定所有無線用戶端都能使用您設定的安全措施類型。作業完成之後，按一下Apply（套用）。

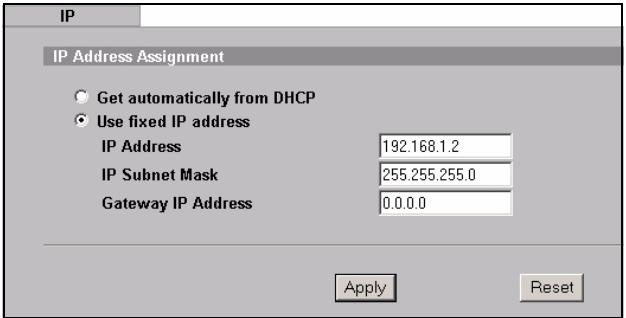

9 在導覽面板中按一下 IP。
如果已有預定要使用的 IP 位址，請選取 Use fixed IP address（使用固定 IP 位址），並輸入該 IP 位址以及子網路遮罩和闖道 IP 位址。否則，選取 Get automatically from DHCP（自動從 DHCP 取得）。按一下 Apply（套用）。
10變更無線站台的無線參數設定，使之與NWA-3100的無線參數設定相符。請參閱無線網路配接器的使用說明。
如果變更NWA-3100的IP位址，下次使用網頁設定介面時就必須使用新的IP位址。
裝置現已準備就緒，可以連接到有線網路。您可以立即進行此動作，或是安裝硬體之後再進行亦可。
如果無線用戶端無法接取有線網路，請確認NWA-3100與網路上的電腦使用位於相同範圍之內的IP位址及子網路遮罩。如果ETHN LED指示燈熄滅，請檢查NWA-3100和電腦或集線器之間的纜線。
4 安裝硬體
4.1 安裝天線
面向NWA-3100前端，右側天線（主要天線）負責傳送和接收訊號，左側天線則只接收訊號。
依照以下步驟連接隨附的天線。
1 將天線連接器固定在NWA-3100兩側。
2 將天線順時鐘旋入天線連接器。兩側天線應相互平行並與地面垂直。
確認天線已確實旋入天線連接器。
4.2硬體安裝
一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要使NWA-3100發揮較佳效能，請將它安裝在高處沒有障礙物的地方。
直立式安装
將NWA-3100放置在平坦的水平表面（桌面或架上），此表面必須能夠支撐NWA-3100和連接纜線的全部重量。
壁挂式安装
依照以下步驟將NWA-3100固定在牆面上。
1 在牆上找出一個沒有障礙物干擾的高處位置。

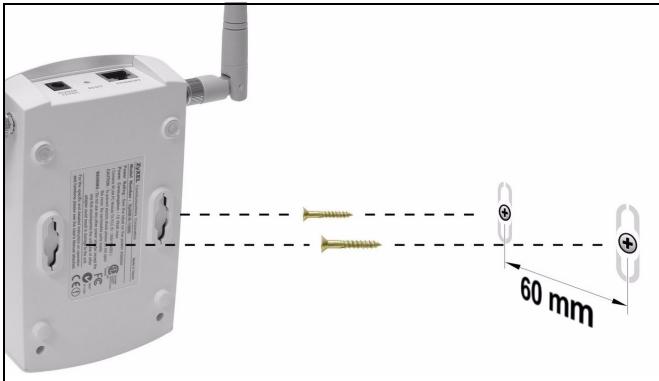

2 在該位置鎖上兩支螺絲釘（非隨附），兩者距離須相隔 60mm 。您可以利用本手冊最後面的圖示正確標出螺絲鑰孔的位置。請使用螺絲頭直徑在 6mm 8mm （ 0.24'' 0.31'' ）之間的螺絲釘。不要把螺絲釘全部旋入牆中，螺絲頭與牆面之間須留一小段空隙，此空隙必須足以讓螺絲頭放進螺絲槽，並讓連接纜線可從NWA-3100背面拉出。
確認螺絲釘已確實固定在牆上，可支撐NWA-3100和連接纜線的全部重量。
3 調整纖線。
將連接纜線從NWA-3100背面拉出，如下圖所示。
或：
將連接纖線往上拉沿著天花板邊緣繞行。
4 使NWA-3100背面的孔洞對齊牆面上的螺絲釘。將NWA-3100掛在螺絲釘上。
5 乙太網路供電 (PoE)
乙太網路供電（Power over Ethernet，PoE）功能可透過一條8接腳的CAT5型乙太網路線供電給NWA-3100，即使附近沒有電源也不會影響NWA-3100的安裝。

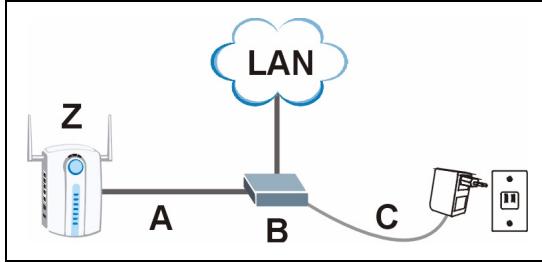

除此之外，還需要電器或 PoE 裝置（B）（非隨附）乙太網路線（A）才可供應電源（C）。這項功能大幅提高了 NWA-3100（Z）安裝位置的變動彈性。
6 如何查看產品認證資料
1 前往 www.zyxel.com。
2 在ZyXEL首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。
3在此頁選取您想查看的認證資料。
