用户手册 NWA-3500 ZYXEL

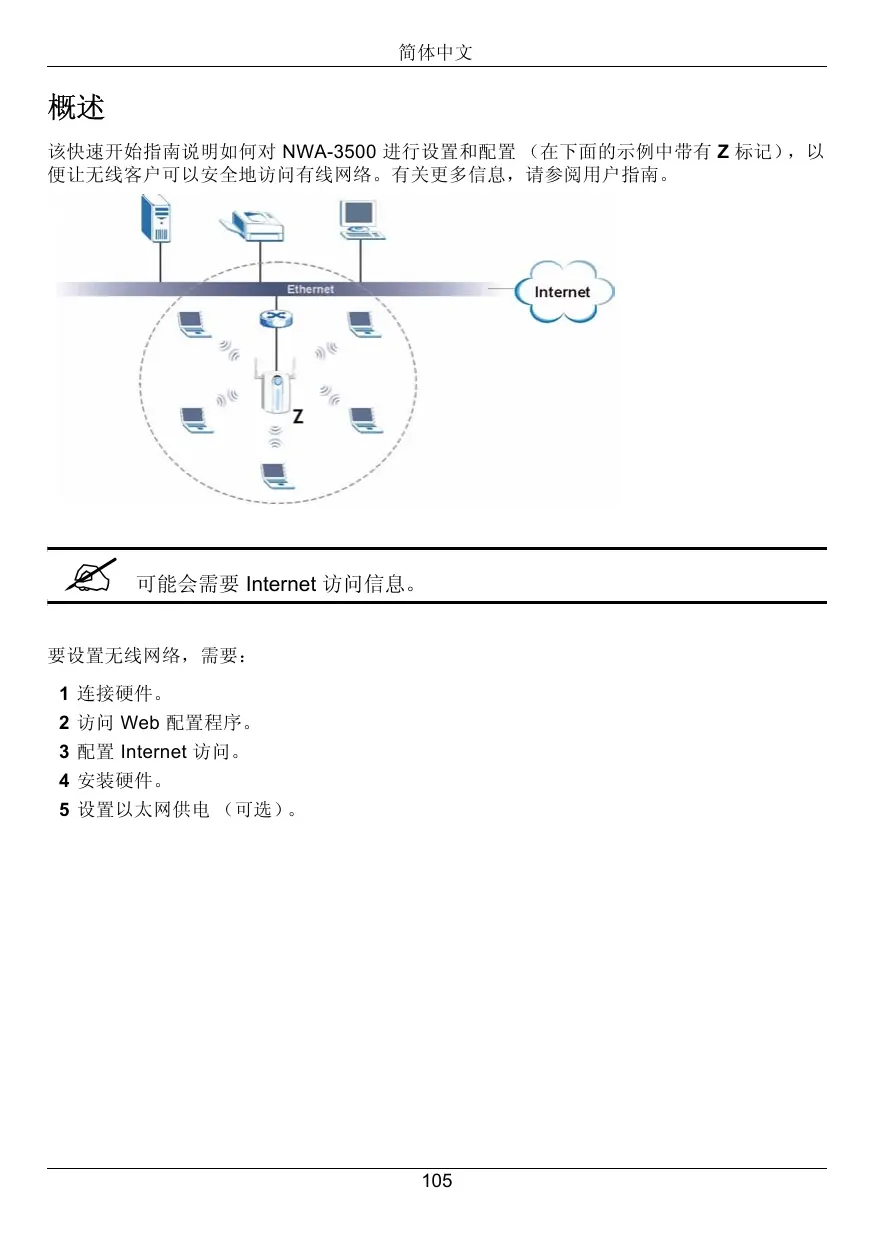

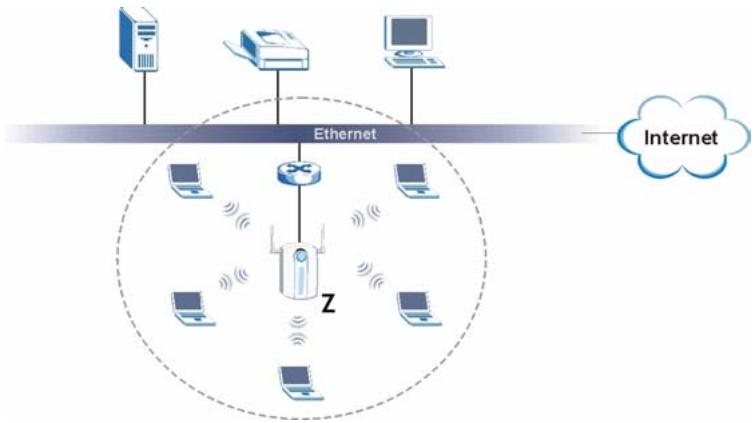

该快速开始指南说明如何对 NWA-3500 进行设置和配置（在下面的示例中带有 Z 标记），以便让无线客户可以安全地访问有线网络。有关更多信息，请参阅用户指南。

可能会需要 Internet 访问信息。

要设置无线网络，需要：

1 连接硬件。
2 访问 Web 配置程序。
3 配置 Internet 访问。
4 安装硬件。
5 设置以太网供电（可选）。

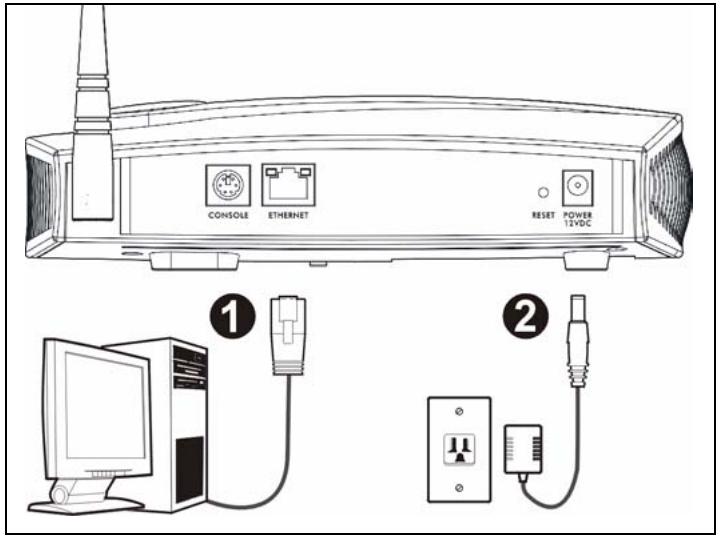

1 连接硬件

CONSOLE ETHERNET RESET POWER 15VDC ① ②

1 使用以太网电缆将 ETHERNET 端口连接到计算机进行初始配置。
2 仅可使用附带的电源适配器将 POWER 12VDC 插头连接到电源。

在完成网络访问的初始配置之后，请将 NWA-3500 的 ETHERNET 端口连接至以太网插座。

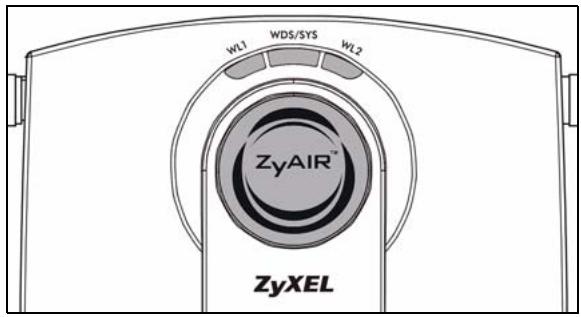

1.1 指示灯

当 NWA-3500 启动时，WDS/SYS LED 指示灯会闪烁红灯。当 NWA-3500 准备就绪时，ZyAIR LED 指示灯会亮起；如果正在进行传输，指示灯便会闪烁。

如果 ETHERNET 端口连接正确，RJ-45 ETHERNET 端口的其中一个 ETHERNET LED 指示灯会亮起；如果正在进行传输，指示灯便会闪烁。如果连接速率为 10Mbps，绿色 ETHERNET LED 指示灯亮起；如果连接速率为 100Mbps 则黄色 ETHERNET LED 指示灯亮起。

如果 ZyAIR 指示灯不亮，则请确保使用了正确的电源适配器，以及已将电源适配器插入到了正确的电源中。拔下电源适配器，并重新插入。如果错误依然存在，则可能是硬件问题。在这种情况下，应与供应商联系。

如果两个 ETHERNET LED 指示灯都没有亮，请检查 NWA-3500 的 ETHERNET 端口缆线连接状况。

2 访问 Web 配置程序

请使用 Internet Explorer 6.0 以上版本或 Netscape Navigator 7.0 以上版本，并启动 JavaScript 和关闭弹出窗口阻止功能。

2.1 设置计算机的 IP 地址

更改计算机目前的 IP 设置之前，请先将其记下。

首先，设置计算机使用介于 192.168.1.3 - 192.168.1.254 之间的静态 IP 地址，并将子网掩码设为 255.255.255.0。这项操作可以确保您的计算机和 NWA-3500 设备通讯。请参阅《使用手册》，获得设置计算机 IP 地址的相关信息。

2.2 登录到 Web 配置程序

尽管也可以无线连接到 NWA-3500，但还是强烈建议您将计算机连接到 ETHERNET 端口进行初始配置。

1 启动 web 浏览器。输入 192.168.1.2 （NWA-3500 的默认 IP 地址）作为地址。

如果无法访问 Web 配置程序，请确保 NWA-3500 的 IP 地址和子网掩码与该计算机在同一 IP 地址范围内（参见 彻竊 2.1）。

2 单击 Login（登录）（已输入默认密码 1234）。

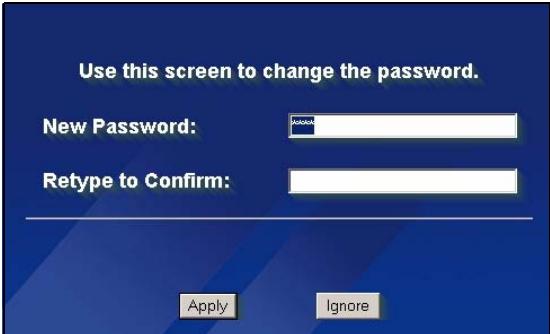

3 通过输入新密码来更改登录密码，并单击 Apply（应用）。请务必将新密码记录下来，并保存在安全位置。

NWA-3500 Enter Password and click Login. Password: Login Reset

如果在更改密码后忘记了密码，则需要重启 NWA-3500。有关如何使用 RESET 按钮的详细信息，请参阅用户指南。

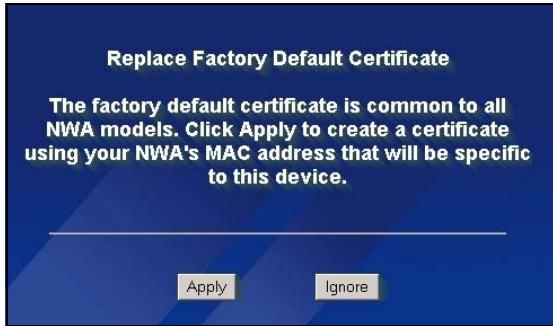

4 单击 Apply（应用）来替换用于增强安全性的出厂默认证书；如果现在不需要更换证书，可以单击 Ignore（忽略）以继续进行。

5 此时会出现 MAIN MENU（主菜单）屏幕。

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGMT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT MAIN MENU Welcome to the ZyXEL embedded web configurator. Click Maintenance to access a range of maintenance submenus.

3 配置 NWA-3500

3.1 配置系统设置

1 单击导航面板中的 SYSTEM（系统）。

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

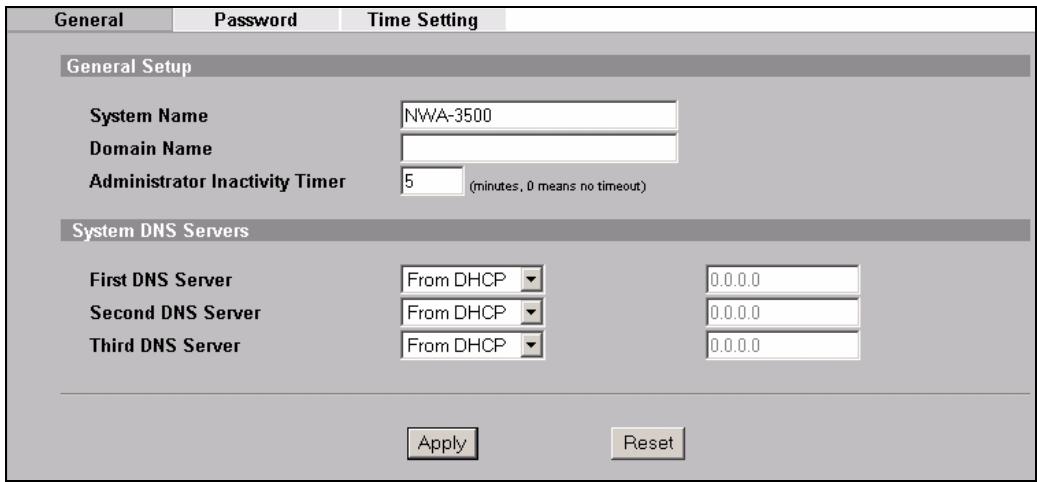

2 此时会出现 SYSTEM（系统）> General（常规）屏幕。

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name（系统名称）用于识别网络上的 NWA-3500。选择一个特殊的名称，或将其保留为默认值。

Domain Name（域名）：如果 ISP 需要域名来进行身份认证，则请输入一个。否则，可以将其保留空白，或自动设置为任何可以显示的名称。

DNS Server(s) (DNS 服务器): 果您的 ISP 提供特定 DNS （域名系统）设置，请选择 User-Defined （用户定义），并在此处输入该设置。

3 单击 Apply (应用)。

4 配置无线设置

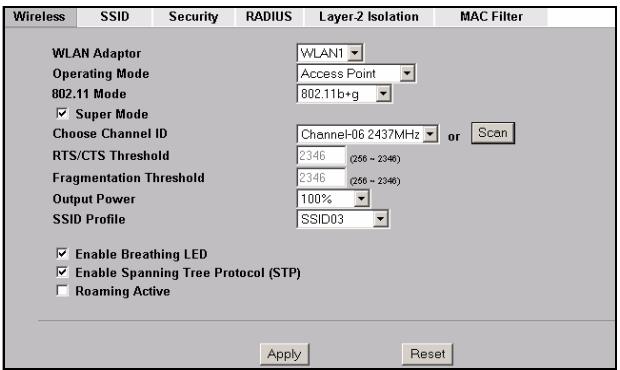

1 妻絳瑤醜唧箕等僻 WIRELESS （挐蛊）〔森糞頗瓉龙湖狶蹈 薨〔

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

无线电台与 NWA-3500 必须使用相同的 SSID、频道 ID 和无线通信加密设置。

WLAN Adaptor（广域网适配器）：确保已经选择 WLAN1。

Operating Mode（操作模式）：确保已选中 Access Point（访问点）模式。

802.11 Mode (802.11 模式): 选择网络欲采用的无线标准。如果所有无线客户均支持 IEEE 802.11a，则请选择 802.11a。否则，请选择 802.11b+g。

Choose Channel ID（选择频道 ID）：选择网络欲采用的无线频道。要让 NWA-3500 自动选择频道，请单击 Scan（扫描）。

SSID Profile (SSID 配置文件): 从下拉列表框中选择需要的 SSID 配置文件来配置网络访问。该示例使用的是 SSID03 配置文件。

2 单击 Apply（应用）以保存设置。

3 单击 SSID 选项卡。此时会显示下列屏幕。

确保 SSID03 的设置均为默认值。

默认 SSID（网络的名称）为ZyXEL03，其默认 Security（安全）设置是 Security01。默认情况下，Layer 2 Isolation（第 2 层网络隔离）及 MAC Filter（MAC 过滤）功能都设置为 Disable（禁用）。

如果要更改 SSID 配置的设置，请选择 SSID03 并单击 Edit（编辑）。

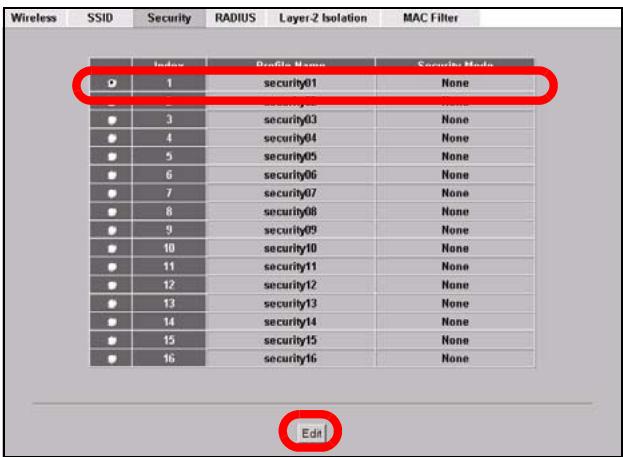

4 单击安全选项卡。请确保已选中 Security01，然后单击 Edit (编辑)。

Wireless	SSID	Security	RADIUS	Layer-2 Isolation	MAC Filter
	Index	Profile Name	SSID	Security	RADIUS	QoS	Layer-2 Isolation	MAC Filter
	1	VoIP_SSID	ZyXEL01	security01	radius01	VoIP	Disable	Disable
	2	GOGS_SSID	ZyXEL02	security01	radius01	NONE	Dislocation01	Disable
	3	SSID03	ZyXEL03	security01	radius01	NONE	Dislocation01	Disable
	4	SSID04	ZyXEL04	security01	radius01	NONE	Disable	Disable
	5	SSID05	ZyXEL05	security01	radius01	NONE	Disable	Disable
	6	SSID06	ZyXEL06	security01	radius01	NONE	Disable	Disable
	7	SSID07	ZyXEL07	security01	radius01	NONE	Disable	Disable
	8	SSID08	ZyXEL08	security01	radius01	NONE	Disable	Disable
	9	SSID09	ZyXEL09	security01	radius01	NONE	Disable	Disable
	10	SSID10	ZyXEL10	security01	radius01	NONE	Disable	Disable
	11	SSID11	ZyXEL11	security01	radius01	NONE	Disable	Disable
	12	SSID12	ZyXEL12	security01	radius01	NONE	Disable	Disable
	13	SSID13	ZyXEL13	security01	radius01	NONE	Disable	Disable
	14	SSID14	ZyXEL14	security01	radius01	NONE	Disable	Disable
	15	SSID15	ZyXEL15	security01	radius01	NONE	Disable	Disable
	16	SSID16	ZyXEL16	security01	radius01	NONE	Disable	Disable

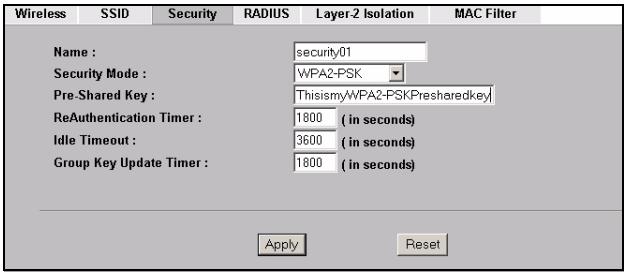

5 可以在此处输入无线网络的安全设置。根据在 Security Mode (安全模式) 字段中所选择的安全类型的不同，填写的字段会有所差异。如果无需使用无线安全，则请选择无。

该示例使用了 WPA2-PSK 安全（所有无线客户均必须使用相同的预共享密钥，以便加入网络）。

确保所有无线客户端都支持您设置的安全类型。完成后，单击Apply（应用）。

果无线客户端无法与网络通讯，请确保客户端使用的无线安全设置与 NWA-3500 相同。

4.1 配置 IP 设置

1 您需要将 NWA-3500 的 IP 地址设置为与您的网络位于相同子网络。单击导航窗格中的 IP。

如果您要让网络上的 DHCP 服务器为 NWA-3500 配置 IP 地址，请选择 Get automatically from DHCP（自动从 DHCP 获得）。

如果已有预定要使用的特定 IP 地址，请选择 Use fixed IP address（使用固定 IP 地址），并输入该 IP 地址以及子网掩码和网关 IP 地址。

单击 Apply（应用）。NWA-3500 现在使用的是新 IP 设置；您无法再使用默认 IP 地址连接至 NWA-3500。

IP

果更改 NWA-3500 的 IP 地址，则下次使用网络配置器时必须使用新的 IP 地址。如果选择 Get automatically from DHCP（自动从 DHCP 获得），请检查您的 DHCP 服务器，确保其配置给 NWA-3500 的 IP 地址。请参阅 DHCP 服务器的说明文件，了解详细信息。

2 果您在 2.1 更改了计算机 IP 地址，请将其恢复成原先的设置。
3 更改无线电站中的无线设置，以匹配 NWA-3500 中的无线设置。请参阅无线适配器的文档资料。

NWA-3500 现已准备就绪，可以连接至交换机或路由器。您可以立即进行此项操作，或是等安装天线挂载 NWA-3500 之后再进行。

如果 NWA-3500 无法与网络通讯，请确保 NWA-3500 使用的 IP 地址与交换机 / 路由器位于相同的子网络。

5 安装硬件

5.1 安装天线

1 将天线按顺时针方向拧进 NWA-3500 端的天线连接器。天线应垂直于地面，并彼此平行。
2 请确保将天线牢固地拧进天线连接器。

通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将 NWA-3500 安装在不受阻碍区域的高处。

自立式

请将 NWA-3500 平放在强度足以支撑 NWA-3500 及连接线重量的平坦、水平表面（例如：桌子或架子）上。

墙面安装

请依照下列步骤将 NWA-3500 安装在墙壁上。

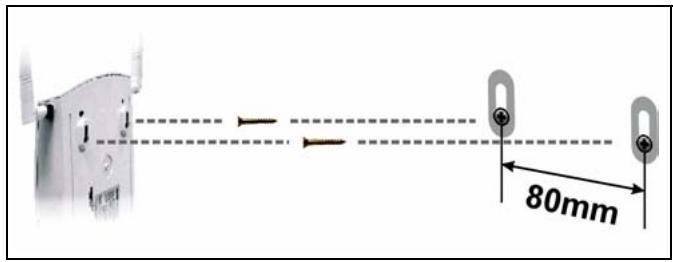

1 分别将两个螺丝钉（不包含）拧进墙壁内，间隔为 80mm（参见步骤 3 中的图片）。请使用头部宽度为 6mm \~ 8mm (0.24" \~ 0.31") 的螺丝钉。请勿将螺丝钉完全拧进墙中；应在螺丝钉的头部和墙面之间保留一小段间隙。

该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应在 NWA-3500 背部向下走线。

请确保将螺丝钉牢固地固定在墙壁上，且足以承受 NWA-3500 及连接线的重量。

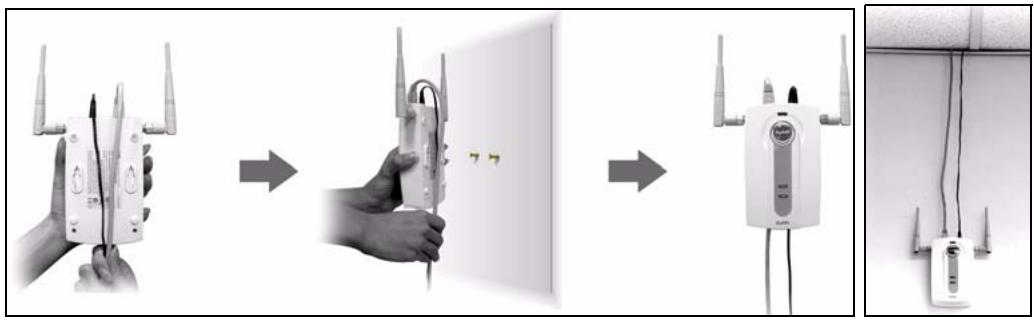

2 布线。

在 NWA-3500 的背后，将连接线向下走线，如图所示。

或:

将连接线向上沿天花板的边缘走线。

3 将 NWA-3500 背后的孔与墙壁上的螺丝钉对齐。将 NWA-3500 悬挂在螺丝钉上。

80mm

6 设置以太网供电（可选）

以太网供电 (PoE) 是一种通过 8 针 CAT 5 以太网线材来为 NWA-3500 提供电源的技术，无需在附近安装电源。

为以太网线材提供电源还需要一个 PoE 注射器（不包含）。该功能可以让您在选择 NWA-3500 的安装位置时，拥有更大的灵活性。

在下图中，Z 为 NWA-3500，A 为 CAT 5 以太网线材，B 为 PoE 注射器，而 C 为电源线。

您可以通过 ETHERNET 端口将 NWA-3500 连接至 PoE 以及通过 POWER 12VDC 端口连接至电源。进行上述操作时，若尚未中断 POWER 12VDC 端口的连接，请勿中断 ETHERNET 端口的连接，否则会导致 NWA-3500 重新启动。

7 查看产品证书的步骤

1 先访问 www.zyxel.com。
2 在 ZyXEL 主页的下拉列表框中选择产品，以进入产品页面。
3 在该页中选择要查看的证书。

概覽

本《快速入門指引》介紹如何安裝和設定 NWA-3500（以下範例均標示為 Z），以便無線用戶端接取有線網路。請參閱《使用手冊》，取得詳細資訊。

您可能需要相關網際網路接取資訊。

若要設定無線網路，您需要：

1 連接硬體。
2 使用網頁設定介面。
3 設定網際網路接取。
4 安裝硬體
5 設定乙太網路供電（選擇性）。

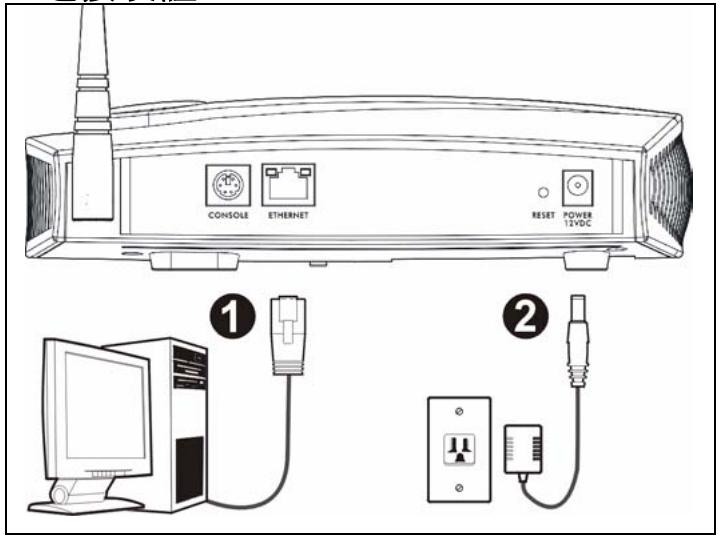

1 連接硬體

CONSOLE ETHERNET RESET POWER 15VDC ① ②

1 使用乙太網路線，將 ETHERNET 埠連接到電腦以進行初始設定。
2 使用隨附的電源轉接器（勿使用其他電源轉接器），將 POWER 12VDC 插槽連接到電源。

完成初步設定後，再將 NWA-3500 的 ETHERNET 埠連接到可以接取網路的乙太網路插孔。

1.1 LED 指示燈

當 NWA-3500 啟動時，WDS/SYS LED 指示燈會閃爍紅燈。當 NWA-3500 準備就緒時，ZyAIR LED 指示燈會亮起；如果正在進行傳輸，指示燈便會閃爍。

如果 ETHERNET 埠連接正確，RJ-45 ETHERNET 埠的其中一個 ETHERNET LED 指示燈會亮起；如果正在進行傳輸，指示燈便會閃爍。如果連線速率為 10Mbps，綠色 ETHERNET LED 指示燈亮起；如果連線速率為 100Mbps 則黃色 ETHERNET LED 指示燈亮起。

如果 ZyAIR LED 指示燈沒有亮起，請確認您使用的是正確的電源轉接器，而且該電源轉接器已經插入適當的電源供應器。拔除電源轉接器重新插入一次。如果錯誤持續出現，可能是硬體的問題。若發生此情況，請洽詢您的供應商。

如果兩個 ETHERNET LED 指示燈都沒有亮，請檢查 NWA-3500 的 ETHERNET 埠纜線連接狀況。確認電腦的網路卡運作正常。

2 使用網頁設定介面

請使用 Internet Explorer 6.0 以上版本或 Netscape Navigator 7.0 以上版本，並啟動 JavaScript 和關閉彈出視窗封鎖功能。

2.1 設定電腦的 IP 位址

變更電腦目前的 IP 設定之前，請先將其記下。

首先，設定電腦使用介於 192.168.1.3 - 192.168.1.254 之間的靜態 IP 位址，並將子網路遮罩設為 255.255.255.0。這項作業可以確保您的電腦能和 NWA-3500 裝置通訊。請參閱《使用手冊》，取得設定電腦 IP 位址的相關資訊。

2.2 登入至網路設定介面

即使已能無線連接至 NWA-3500，但仍建議在初步設定中先將電腦連接到 ETHERNET 埠。

1 啟動您的網頁瀏覽器 輸入位址 192.168.1.2 (NWA-3500 的預設 IP 位址)。

如果無法使用網路設定介面，請確認 NWA-3500 與電腦的 IP 位址及子網路遮罩位於相同 IP 位址範圍之內（請參閱章節 2.1）。

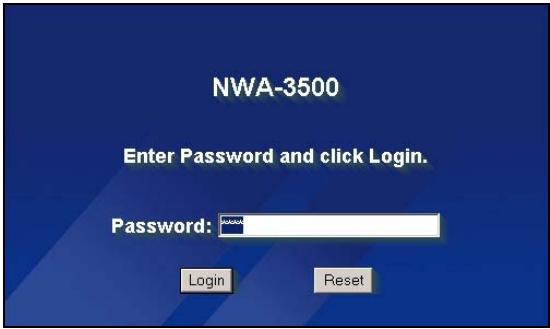

2 按一下 Login（登入）（預設密碼 1234 已經輸入）。

NWA-3500 Enter Password and click Login. Password: Login Reset

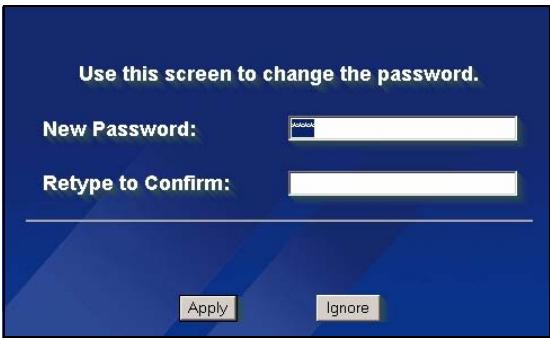

3 變更登入密碼，只要輸入新密碼再按一下 Apply（套用）即可。務必將新密碼記下並保存在安全之處。

如果變更密碼之後卻忘記新密碼，就需要重新設定 NWA-3500。請參閱《使用手冊》，了解如何使用 RESET（重設）按鈕。

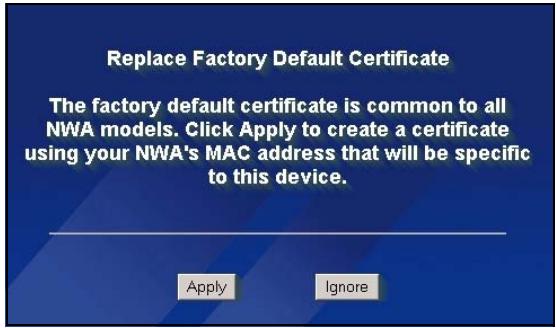

4 按一下 Apply（套用）取代原廠預設檢定資訊以加強安全措施，如果您不想變更目前的檢定資訊，按一下 Ignore（忽略）繼續進行下一步驟。

5 出現 MAIN MENU（主選單）畫面。

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGMT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT MAIN MENU Welcome to the ZyXEL embedded web configurator. • Click Maintenance to access a range of maintenance submenus.

3 設定 NWA-3500

3.1 設定系統設定

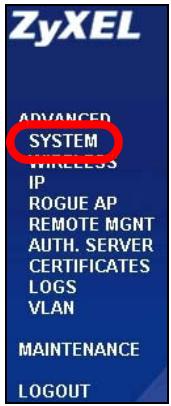

1 在導覽面板中按一下 SYSTEM（系統）。

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

2 出現 SYSTEM > General（系統 > 一般）畫面。

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name（系統名稱）用以在網路上辨識 NWA-3500。選擇一個獨特名稱，或保留預設名稱。

Domain Name（網域名稱）：如果 ISP 要求輸入網域名稱以進行認證，請依要求輸入，否則，您可以將此欄位保留為空白或設定成系統自動顯示的任何名稱。

DNS Server(s) (DNS 伺服器): 如果您的 ISP 有提供特定 DNS （網域名稱系統）設定，請選取 User-Defined（使用者定義），並在此處輸入該設定。

3 按一下 Apply（套用）。

設定無線設定

1 在導覽面板中按一下

WIRELESS（無線網路）。出現以下畫面。

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

無線用戶端與 NWA-3500 必須使用相同的 SSID、頻道 ID 及加密設定，才能進行無線通訊。

WLAN Adaptor（廣域網路配接器）：確定已經選取 WLAN1。

Operating Mode（作業模式）：確定已經選取 Access Point（基地台）模式。

802.11 Mode (802.11 模式)：選取您希望網路使用的無線標準。如果無線用戶端支援 IEEE 802.11a，請選取 802.11a，否則，請選取 802.11b+g。

Choose Channel ID（選擇頻道 ID）：選取您希望網路使用的無線頻道。若要讓 NWA-3500 自動選取頻道，按一下 Scan（掃瞄）。

SSID Profile (SSID 設定組合): 從下拉式清單方塊選取接取網路所要使用的 SSID 設定組合。本範例使用 SSID03 設定組合。

2 按一下 Apply（套用）儲存您的設定。

3 按一下 SSID 標籤。出現以下畫面。

確定 SSID03 的設定皆為預設值。

預設 SSID（網路的名稱）為 ZyXEL03，其預設 Security（安全）設定是 Security01。根據預設，Layer 2 Isolation（第 2 層網路隔離）及 MAC Filter（MAC 過濾）功能都設定為 Disable（停用）。

如果要變更 SSID 設定組合的設定，請選取 SSID03 並按一下 Edit（編輯）。

4 按一下 Security（安全）標籤。確定已經選取

Security01，然後按一下 Edit （編輯）。

	Index	Profile Name	SSID	Security	RADIUS	QoS	Layer-2 Isolation	MAC Filter
	1	VoIP_SSID	ZyXEL01	security01	radius01	VoIP	Disable	Disable
	4	Ouest_SSID	ZyXEL02	security01	radius01	NONE	Dislocation01	Disable
	5	SSID03	ZyXEL03	security01	radius01	NONE	Disable	Disable
	4	SSID04	ZyXEL04	security01	radius01	NONE	Disable	Disable
	5	SSID05	ZyXEL05	security01	radius01	NONE	Disable	Disable
	6	SSID06	ZyXEL06	security01	radius01	NONE	Disable	Disable
	7	SSID07	ZyXEL07	security01	radius01	NONE	Disable	Disable
	8	SSID08	ZyXEL08	security01	radius01	NONE	Disable	Disable
9	9	SSID09	ZyXEL09	security01	radius01	NONE	Disable	Disable
10	10	SSID10	ZyXEL10	security01	radius01	NONE	Disable	Disable
11	11	SSID11	ZyXEL11	security01	radius01	NONE	Disable	Disable
12	12	SSID12	ZyXEL12	security01	radius01	NONE	Disable	Disable
13	13	SSID13	ZyXEL13	security01	radius01	NONE	Disable	Disable
14	14	SSID14	ZyXEL14	security01	radius01	NONE	Disable	Disable
15	15	SSID15	ZyXEL15	security01	radius01	NONE	Disable	Disable
16	16	SSID16	ZyXEL16	security01	radius01	NONE	Disable	Disable

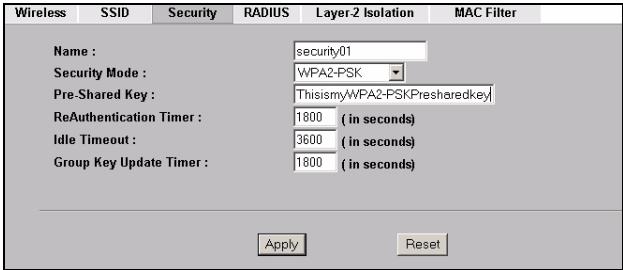

5 您可以在此輸入無線網路的安全設定。系統會根據您在

Security Mode（安全模式）欄位選取的安全措施，變更要填入的欄位。如果您不想使用無線安全措施，請選取 None（無）。

本範例使用 WPA2-PSK 安全措施，在此安全措施下，所有無線用戶端必須使用相同的預先共用金鑰加入網路。

確定所有無線用戶端都支援您設定的安全類型。作業完成之後，按一下 Apply（套用）。

如果無線用戶端無法與網路通訊，請確定用戶端使用的無線安全設定與 NWA-3500 相同。

3.2 設定 IP 設定

1 您需要將 NWA-3500 的 IP 位址設定為與您的網路位在相同子網路。按一下導覽面板中的 IP。

如果您要讓網路上的 DHCP 伺服器為 NWA-3500 配置 IP 位址，請選取 Get automatically from DHCP（自動從 DHCP 取得）。

如果已有預定要使用的特定 IP位址，請選取 Use fixed IP

address（使用固定 IP 位址），

並輸入該 IP 位址以及子網路遮罩和閘道 IP 位址。

按一下 Apply（套用）。NWA-3500 現在使用的是新 IP 設

定；您無法再使用預設 IP 位址

連接至 NWA-3500。

如果變更 NWA-3500 的 IP 位址，則下次使用網頁設定介面時必須使用新的 IP 位址。如果選取 Get automatically from DHCP（自動從 DHCP 取得），請檢查您的 DHCP 伺服器，確定其配置給 NWA-3500 的 IP 位址。請參閱 DHCP 伺服器的說明文件，取得詳細資訊。

2 如果您在 章節 2.1 變更了電腦 IP 位址，請將其恢復成原先設定。
3 變更無線站台的無線參數設定，使之與 NWA-3500 的無線參數設定相符。請參閱無線網路配接器的使用說明。

NWA-3500 現已準備就緒，可以連接至交換器或路由器。您可以立即進行此項作業，或是等安裝天線掛載 NWA-3500 之後再進行。

如果 NWA-3500 無法與網路通訊，請確定 NWA-3500 使用的 IP 位址與交換器 / 路由器位於相同的子網路。

4 安裝硬體

4.1 安装天線

依照以下步驟連接隨附的天線。

1 將天線連接器固定在 NWA-3500 兩側。
2 將天線順時鐘旋入天線連接器。兩側天線應相互平行並與地面垂直。
確認天線已確實旋入天線連接器。

一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要使 NWA-3500 發揮較佳效能，請將它安裝在高處沒有障礙物的地方。

直立式安裝

將 NWA-3500 放置在平坦的水平表面（桌面或架上），此表面必須能夠支撐 NWA-3500 和連接纜線的全部重量。

壁掛式安裝

依照以下步驟將 NWA-3500 固定在牆面上。

1 在牆上找出一個沒有障礙物干擾的高處位置。

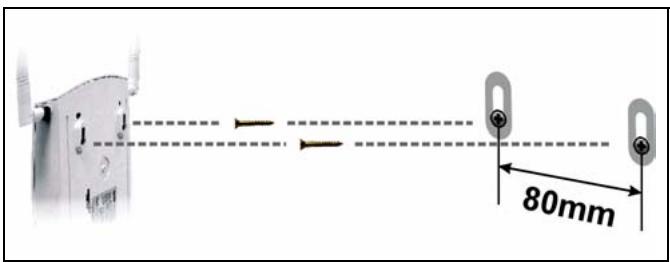

2 在該位置鎖上兩支螺絲釘（非隨附），兩者距離須相隔 80mm。您可以利用本手冊最後面的圖示正確標出螺絲鑽孔的位置。請使用螺絲頭直徑在 6mm \~ 8mm（0.24" \~ 0.31")之間的螺絲釘。不要把螺絲釘全部旋入牆中，螺絲頭與牆面之間須留一小段空隙，此空隙必須足以讓螺絲頭放進螺絲槽，並讓連接纜線可從 NWA-3500 背面拉出。

確認螺絲釘已確實固定在牆上，可支撐 NWA-3500 和連接纜線的全部重量。

3 調整纜線。

將連接纜線從 NWA-3500 背面拉出，如下圖所示。

或：

將連接纜線往上拉沿著天花板邊緣繞行。

4 使 NWA-3500 背面的孔洞對齊牆面上的螺絲釘。將 NWA-3500 掛在螺絲釘上。

80mm

5 乙太網路供電 (PoE)

乙太網路供電（Power over Ethernet，PoE）功能可透過一條 8 接腳的 CAT 5 型乙太網路線供電給 NWA-3500，即使附近沒有電源也不會影響 NWA-3500 的安裝。

除此之外，還需要餽電器或 PoE 裝置（B）（非隨附）乙太網路線（A）才可供應電源（C）。這項功能大幅提高了 NWA-3500（Z）安裝位置的變動彈性。

您可以透過 ETHERNET 埠將 NWA-3500 連接至 PoE 以及透過 POWER 12VDC 埠連接至電源。進行上述作業時，若尚未中斷 POWER 12VDC 埠的連接，則勿中斷 ETHERNET 埠的連接，否則會導致 NWA-3500 重新開機。

6 如何查看產品認證資料

1 前往 www.zyxel.com。
2 在 ZyXEL 首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。
3 在此頁選取您想查看的認證資料。

注意！

依據 低功率電波輻射性電機管理辦法

第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍

受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

本機限在不干擾合法電臺與不受被干擾保障條件下於室內使用。
