РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NWA-3500 ZYXEL

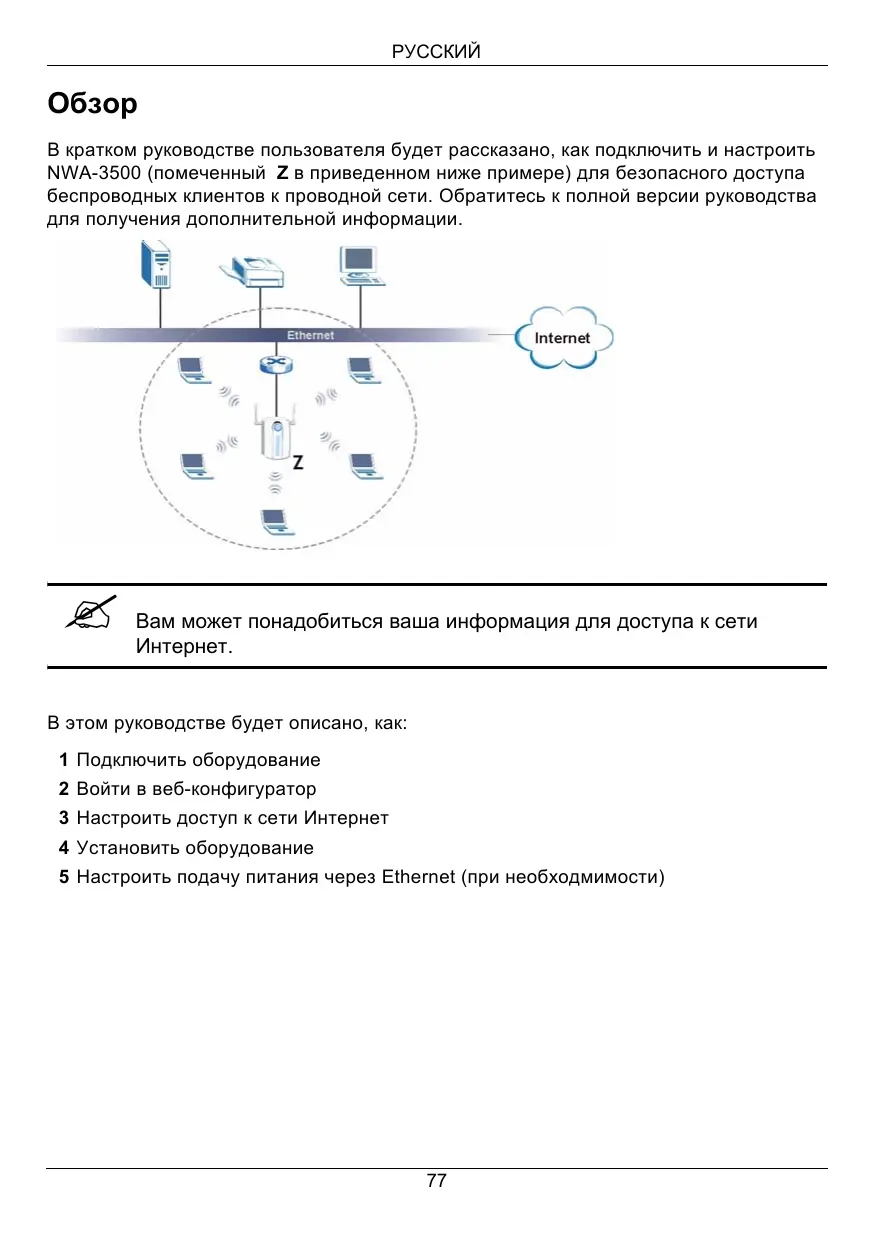

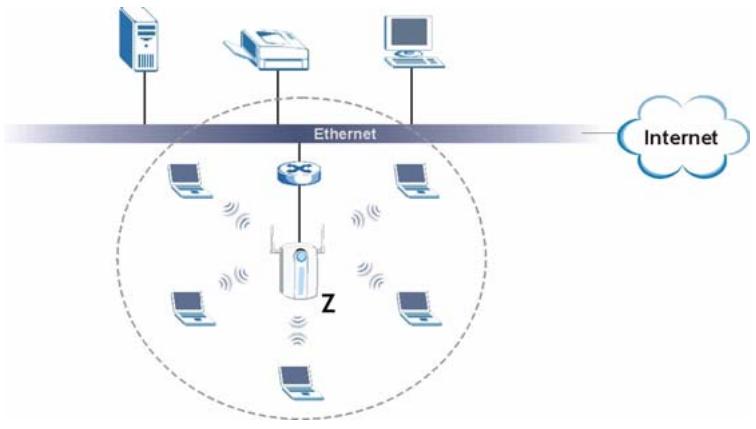

В кратком руководстве пользователя будет рассказано, как подключить и настроить NWA-3500 (помеченный Z в приведенном ниже примере) для безопасного доступа беспроводных клиентов к проводной сети. Обратитесь к полной версии руководства для получения дополнительной информации.

Вам может понадобиться ваша информация для доступа к сети Интернет.

В этом руководстве будет описано, как:

1 Подключить оборудование
2 Войти в веб-конфигуратор
3 Настроить доступ к сети Интернет
4 Установить оборудование
5 Настроить подачу питания через Ethernet (при необходимости)

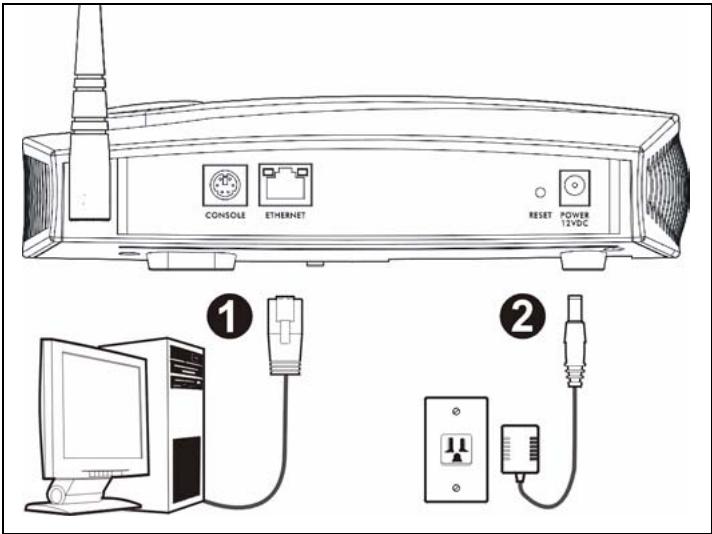

1 Подключение оборудования

CONSOLE ETHERNET RESET POWER T2VDC ① ②

1 При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру чтобы получить возможность конфигурировать устройство.
2 Подключите питание к разъему POWER 12VDC, используя для этого входящий в комплект поставки сетевой адаптер.

После выполнения начальной настройки подключите порт ETHERNET вашего NWA-3500 к разъему Ethernet, который имеет доступ к сети.

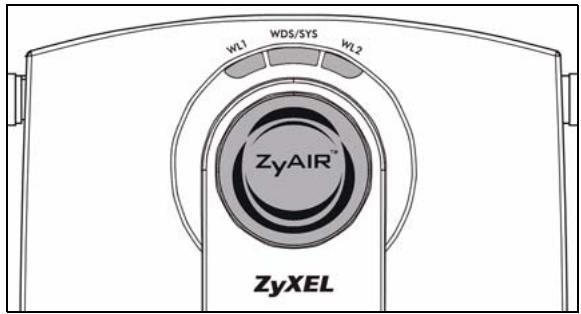

1.1 Светодиодные индикаторы

Индикатор WDS/SYS мигает красным светом при перезапуске NWA-3500. Когда NWA-3500 готов к работе, то загорается индикатор ZyAIR, который мигает при передаче данных.

Индикаторы на порту ETHERNET RJ-45 включаются при подключении кабеля к порту ETHERNET и начинают мигать при передаче данных. Зеленый индикатор включается при подключении со скоростью передачи 10 Мб/с, а желтый индикатор - при подключении со скоростью 100 Мб/с.

Если индикатор ZyAIR не включился, проверьте тип сетевого адаптера и параметры электросети. Отключите из розетки сетевой адаптер и снова его включите. Если устройство не работает должным образом, возможно, это связано с неисправностью оборудования. В этом случае вам следует обратиться в службу технической поддержки ZyXEL.

Если не горит ни один из светодиодных индикаторов ETHERNET, проверьте надежность подключений и состояние Ethetnet-кабеля.

2 Доступ к веб-конфигуратору

Используйте Internet Explorer версии 6.0 и выше или Netscape Navigator версии 7.0 и выше с активированным JavaScript и отключенной блокировкой всплывающих окон.

2.1 Установка IP-адреса вашего компьютера

Запишите текущие настройки IP вашего компьютера перед их изменением.

Вначале установите на вашем компьютере использование статического IP-адреса в пределах диапазона 192.168.1.3 - 192.168.1.254 с маской подсети 255.255.255.0. Это гарантирует, что ваш компьютер сможет соединяться с NWA-3500. Информация о настройке IP-адреса вашего компьютера приведена в полной версии руководства пользователя.

2.2 Доступ к веб-конфигуратору

Даже если вы можете подключить NWA-3500 по беспроводной сети, для начальной настройки рекомендуется подключить ваш компьютер к порту ETHERNET.

1 Запустите ваш веб-браузер. Введите 192.168.1.2 (IP-адрес NWA-3500 по умолчанию) в строке адреса.

Если вы не можете войти в веб-конфигуратор, проверьте IP-адрес и маску подсети NWA-3500 и компьютера. Они должны находиться в одной подсети (см. пункт 2.1).

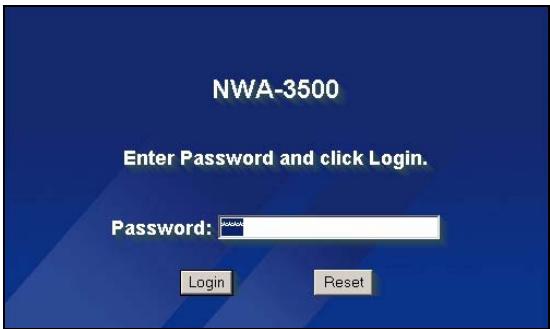

2 Щелкните на кнопке Login (Вход) (пароль по умолчанию - 1234 - уже введен).

NWA-3500 Enter Password and click Login. Password: Login Reset

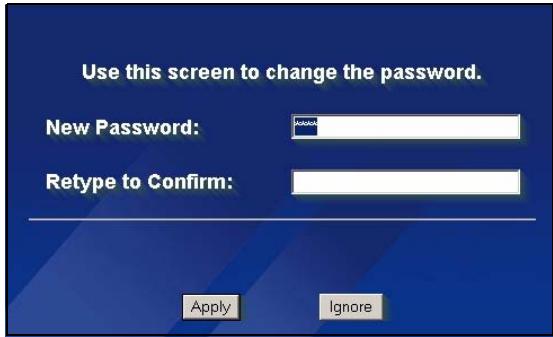

3 Измените пароль входа в систему, введя новый, и нажмите на Apply (Применить). Запишите новый пароль и храните его в надежном месте.

Если вы изменили пароль, а потом его забыли, то вам придется выполнить возврат NWA-3500 к настройкам по умолчанию. О том, как использовать кнопку RESET (СБРОС) можно прочитать в полной версии руководства пользователя.

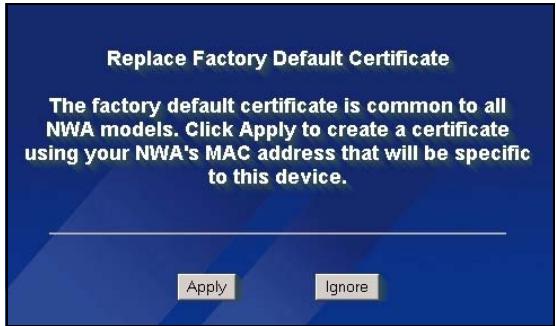

4 Щелкните на Apply (Применить), чтобы изменить заводскую установку сертификата для улучшения безопасности. Если вы не хотите изменять сертификат сейчас, щелкните на Ignore (Пропустить).

5 Появится окно MAIN MENU (ГЛАВНОЕ МЕНЮ).

3 Конфигурирование NWA-3500

3.1 Настройка системных параметров

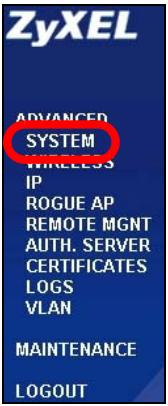

1 Щелкните на SYSTEM (СИСТЕМА) на панели навигации.

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

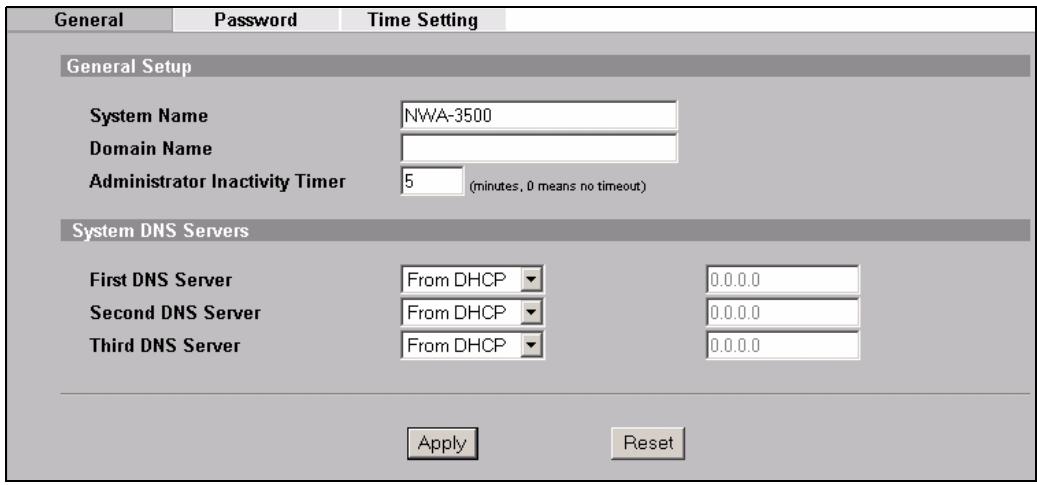

2 Появится окно SYSTEM (СИСТЕМА) > General (Общие).

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name (Системное имя) используется для идентификации NWA-3500 в вашей сети. Введите необходимое имя устройства, или оставьте предложенное по умолчанию.

Domain Name (Имя домена): Введите имя домена, если ваш провайдер требует этого для аутентификации. Если имя домена не требуется, можно оставить поле пустым или с предложенным по умолчанию значением.

DNS Server(s) (DNS сервер(ы)): Если ваш провайдер предоставил вам определенную настройку DNS (Система доменных имен), выберите User-Defined (Определяется пользователем) и введите предоставленное значение.

3 Нажмите Apply (Применить).

Настройка параметров беспроводной сети

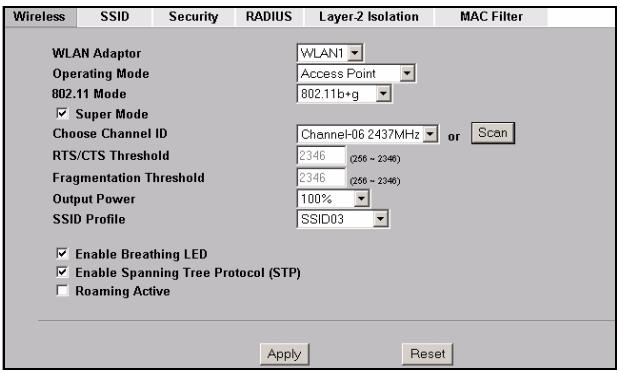

1 Щелкните на WIRELESS (БЕСПРОВОДНАЯ СЕТЬ) на панели навигации. Появится следующее окно.

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

Для успешного соединения беспроводная станция и NWA-3500 должны иметь одинаковые SSID, идентификатор канала и настройки шифрования.

WLAN Adaptor (Выбор радиоинтерфейса): Убедитесь, что выбран WLAN1 (Радиоинтерфейс 1).

Operating Mode (Режим работы): Убедитесь, что выбран режим Access Point (Точка доступа).

802.11 Mode (Режим 802.11): Выберите стандарт беспроводной сети, который вы хотите использовать. Если беспроводные клиенты поддерживают IEEE 802.11a, то выберите 802.11a. Иначе, выберите 802.11b+g.

Choose Channel ID (Выберите идентификатор канала): Выберите беспроводной канал, который вы хотите использовать для создания сети. Для того, чтобы NWA-3500 выбирала канал автоматически, щелкните на кнопке Scan (Сканирование).

SSID Profile (Профиль SSID): Выберите профиль SSID, конфигурацию которого вы хотите установить, из выпадающего списка. В этом примере используется профиль SSID03.

2 Нажмите Apply (Применить), чтобы сохранить настройки.

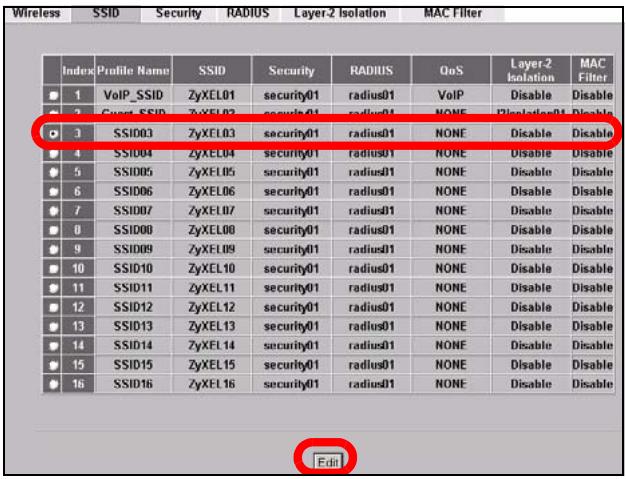

3 Щелкните на вкладке SSID. Появится следующее окно.

Убедитесь, что настройки SSID03 установлены в значения по умолчанию.

В качестве SSID по умолчанию (имя сети) установлено ZyXEL03. Его настройкой Security (Безопасность) по умолчанию является Security01. По умолчанию параметры Layer 2 Isolation (Блокировка 2 уровня) и MAC Filter (Фильтр MAC-адреса) установлены в состояние Disable (Отключены).

Если вы хотите изменить настройки профиля SSID, выберите SSID03 и щелкните на кнопке Edit (Изменить).

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter Index Profile Name SSID Security RADIUS QoS Layer-2 Isolation MAC Filter 1 VoIP_SSID 2YXEL01 security01 radius01 VoIP Disable Disable 2 Guest_SSID 3 YXEL02 security01 radius01 NONE Dislocation01 Disable 3 SSID03 4 YXEL03 security01 radius01 NONE Disable Disable 5 SSID04 5 YXEL04 security01 radius01 NONE Disable Disable 6 SSID05 6 YXEL05 security01 radius01 NONE Disable Disable 7 SSID06 7 YXEL06 security01 radius01 NONE Disable Disable 8 SSID07 8 YXEL07 security01 radius01 NONE Disable Disable 9 SSID08 9 YXEL08 security01 radius01 NONE Disable Disable 9 SSID09 9 YXEL09 security01 radius01 NONE Disable Disable 10 SSID10 11 YXEL10 security01 radius01 NONE Disable Disable 11 SSID11 12 YXEL11 security01 radius01 NONE Disable Disable 12 SSID12 13 YXEL12 security01 radius01 NONE Disable Disable 13 SSID13 14 YXEL13 security01 radius01 NONE Disable Disable 14 SSID14 15 YXEL14 security01 radius01 NONE Disable Disable 15 SSID15 16 YXEL15 security01 radius01 NONE Disable Disable 16 SSID16 17 YXEL16 security01 radius01 NONE Disable Disable

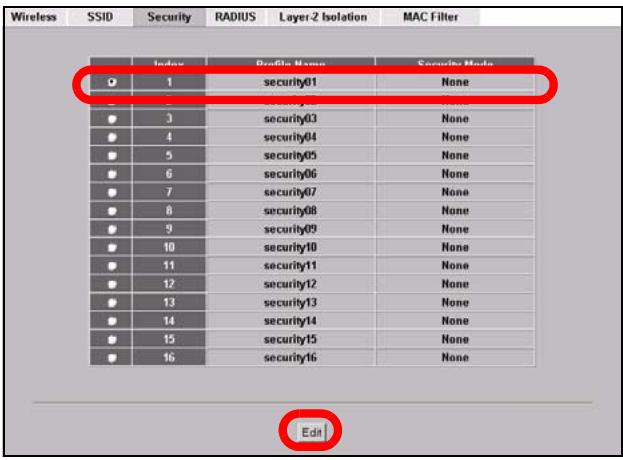

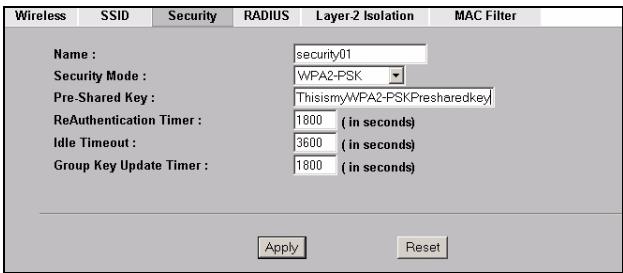

4 Щелкните на вкладке Security (Безопасность). Убедитесь, что выбрана Security01, и щелкните на Edit (Редактировать).

5 Здесь вы можете ввести настройки безопасности вашей беспроводной сети. Вносимые вами изменения в настройки должны соответствовать типу безопасности, выбранному в поле Security Mode (Режим безопасности). Выберите None (Нет), если вы не хотите использовать беспроводную безопасность.

В этом примере используется стандарт безопасности WPA2-PSK, в котором все беспроводные клиенты для подключения к сети должны использовать предварительно заданный ключ.

Убедитесь, что все ваши беспроводные клиенты поддерживают выбранный вами тип безопасности. Щелкните Apply (Применить) по окончании внесения изменений.

Если беспроводные клиенты не могут соединиться с сетью, убедитесь, что они используют одинаковые с NWA-3500 настройки беспроводной безопасности.

3.2 Конфигурирование настроек IP

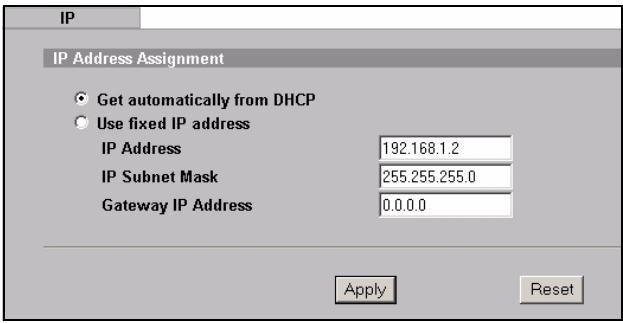

1 Вы должны установить на вашем NWA-3500 IP-адрес с маской подсети вашей сети. Щелкните на IP на навигационной панели.

Выберите Get automatically from DHCP (Получать автоматически от DHCP), если вы хотите, чтобы IP-адрес для вашего NWA-3500 предоставлял DHCP-сервер вашей сети.

Если вы хотите использовать определенный IP, выберите Use fixed IP address

(Использовать фиксированный IP-адрес) и введите его вместе с маской подсети и IP-адресом шлюза.

Нажмите Apply (Применить). Теперь ваш NWA-3500 использует новые настройки IP; вы не можете больше подключаться к NWA-3500, используя IP-адрес по умолчанию.

Если вы изменяете IP-адрес NWA-3500, то следует использовать именно его для дальнейшего конфигурирования устройства. Если вы выбираете Get automatically from DHCP (Получать автоматически от DHCP), проверьте назначение DHCP-сервером IP-адреса для NWA-3500. Дополнительные сведения приведены в документации к серверу DHCP.

2 Если вы изменили IP-адрес вашего компьютера в пункте 2.1, верните его к предыдущей настройке.
3 Измените настройки беспроводных станций так, чтобы они совпадали с настройками NWA-3500. Обратитесь к документации для вашего беспроводного адаптера.

Ваш NWA-3500 теперь готов к подключению к модему или маршрутизатору. Вы можете сделать это прямо сейчас или после установки антенн и монтажа NWA-3500.

Если NWA-3500 не может подключиться к сети, убедитесь, что NWA-3500 использует IP-адрес с той же маской подсети, что и у модема / маршрутизатора.

4 Установка оборудования

4.1 Подключение антенн .

1 Закручивайте антенны по часовой стрелке в разъемы по бокам NWA-3500. Антенны должны располагаться вертикально и параллельно друг другу.

Убедитесь, что они закреплены надежно.

4.2 Монтаж оборудования

Лучше всего устанавливать точку доступа в центре зоны, в которой необходимо обеспечить покрытие беспроводной сети. Для достижения наилучшей производительности установите NWA-3500 повыше, в свободном от возможных помех месте.

Незакрепленное положение

Положите NWA-3500 на плоскую горизонтальную поверхность (например, стол или полку), достаточно прочную для веса NWA-3500 вместе с соединительными проводами.

Крепление на стену

Для того, чтобы прикрепить NWA-3500 к стене выполните, следующие операции.

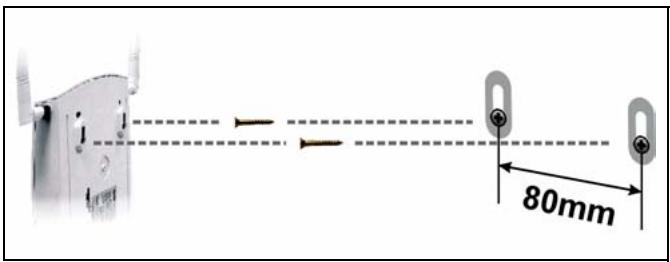

1 Ввинтите в стену два шурупа (не поставляются) на расстоянии 80 мм друг от друга (см. схему в шаге 3). Используйте шурупы с шириной головки 6мм \~ 8мм. Не вкручивайте шурупы до упора, оставьте промежуток между головкой шурупа и стеной.

Этот промежуток должен быть достаточным для того, чтобы шурупы вошли в разъемы на корпусе, а соединительные провода проходили сзади NWA-3500.

Проверьте надежность крепления шурупов в стене и их способность выдержать вес NWA-3500 вместе с соединительными проводами.

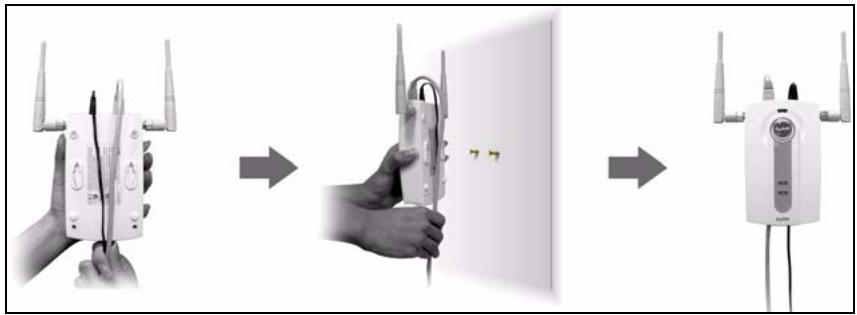

Пропустите соединительные кабели сзади NWA-3500 как показано на иллюстрации ниже.

ЛИБО:

Пропустите соединительные кабели вверх и проложите их вдоль потолка.

3 Совместите отверстия на задней части NWA-3500 с шурупами в стене.

Подвесьте NWA-3500 на шурупах.

80mm

5 Подача питания через Ethernet (при необходимости).

Питание через Ethernet (PoE) - это возможность обеспечения вашего NWA-3500 питанием через 8-жильный кабель CAT 5 Ethernet, при использовании которого нет необходимости в источнике питания.

Для подведения питания к кабелю Ethernet вам также понадобится инжектор PoE (не поставляется). Эта функция позволяет упростить размещение вашего NWA-3500.

На нижеприведенной иллюстрации: Z - это ваш NWA-3500, A - это кабель CAT 5 Ethernet, B - это инжектор PoE и C - это сетевой кабель питания.

Вы можете подключить NWA-3500 к PoE через порт ETHERNET И и к источнику питания через порт POWER 12VDC (12В постоянного тока). При этом не стоит отключать порт ETHERNET до отключения порта POWER 12VDC (12В постоянного тока). Это приведет к перезапуску NWA-3500.

6 Процедура просмотра сертификата (сертификатов) продукта

1 Посетите сайт www.zyxel.ru.
3 Выберите на этой странице нужный вам сертификат.

2 Выберите ваш продукт из выпадающего списка на домашней странице ZyXEL и перейдите на его страницу.
