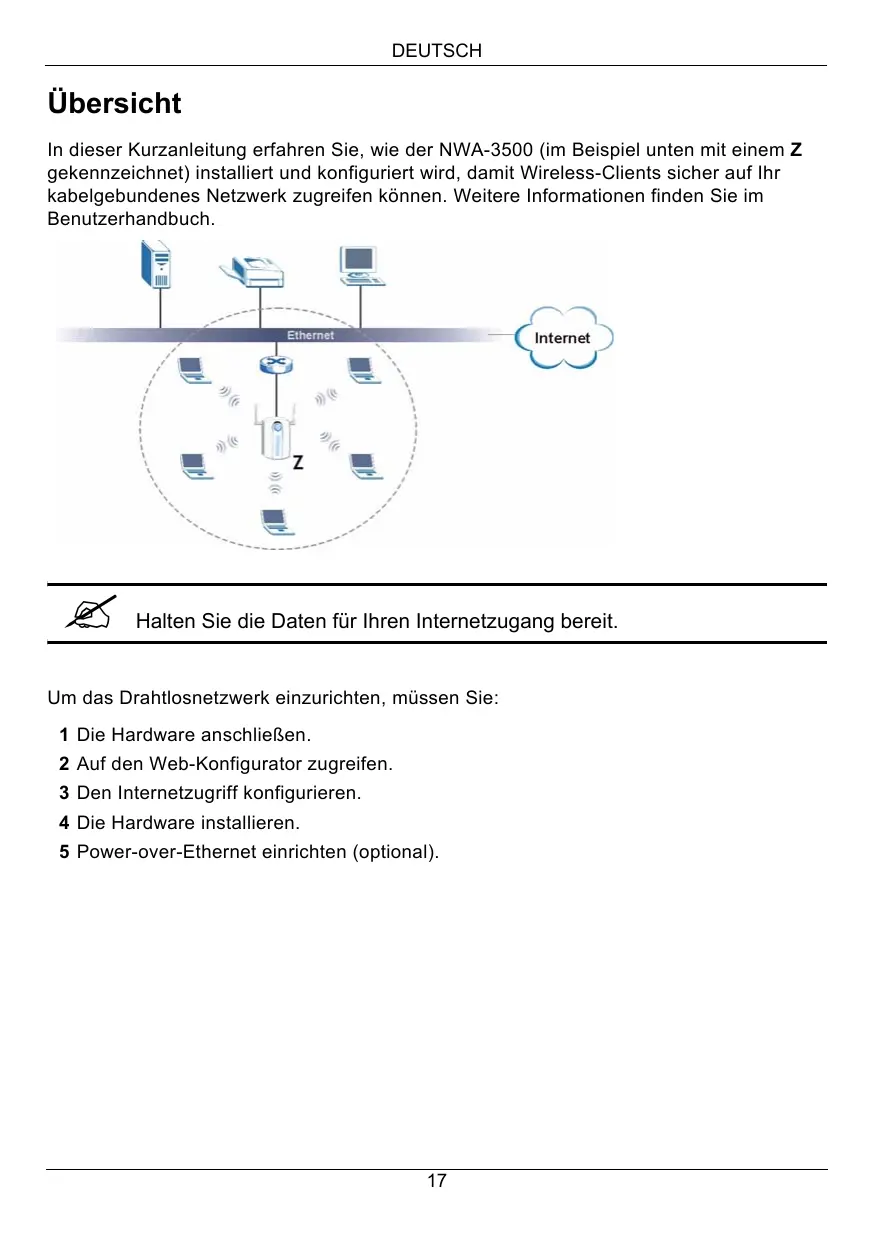

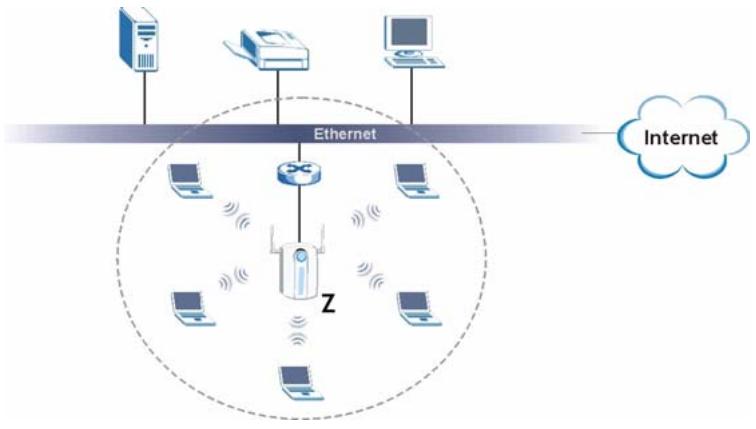

In dieser Kurzanleitung erfahren Sie, wie der NWA-3500 (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen kônnen. Weitere Informationen finden Sie im Benutzerhandbuch.

PSN Internet _) a ES = D L- = L- = e a Z = Æ Æ = Æ

Æ Halten Sie die Daten für Ihren Internetzugang bereit.

Um das Drahtlosnetzwerk einzurichten, müssen Sie:

1 Die Hardware anschlieRen.

2 Auf den Web-Konfigurator zugreifen.

3 Den Internetzugriff konfigurieren.

4 Die Hardware installieren.

1 AnschlieRen der Hardware

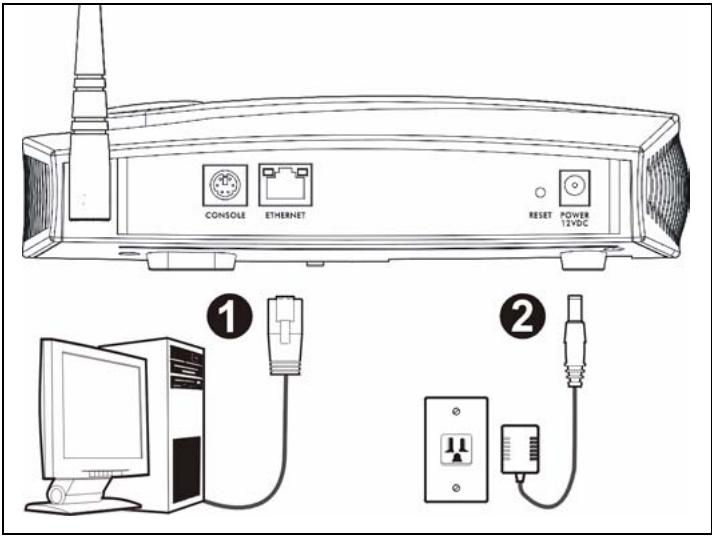

1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit einem Ethernet- Kabel mit dem Computer.

2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER das Gerät mit dem mitgelieferten Netzadapter an das Stromnetz an.

Æ Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-3500 mit einem Ethernetanschluss mit Netzwerkverbindung.

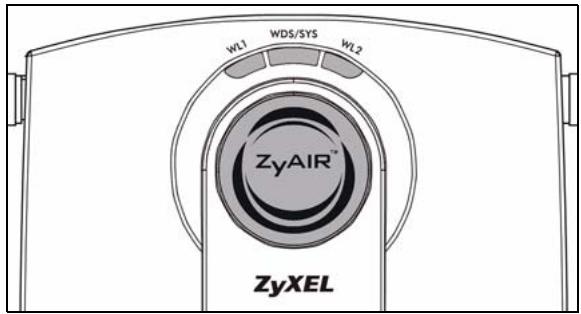

Während der NWA-3500 hochfährt, blinkt die WDS/SYS-LED rot. Wenn der NWA-3500 betriebsbereit ist, beginnt die ZyAIR-LED zu leuchten. Bei Datenverkehr blinkt sie.

Eine der ETHERNET-LEDSs am RJ-45 ETHERNET-Anschluss beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig verbunden ist. Bei Datenverkehr blinkt sie. Die grüne ETHERNET-LED beginnt bei einer Datenübertragung von 10 Mbps zu leuchten. Bei 100 Mbps beginnt die gelbe ETHERNET-LED zu leuchten.

. Wenn die LED-Anzeige ZyAIR nicht leuchtet, prüfen Sie, ob der richtige

Netzadapter verwendet wird und ob der Adapter an eine funktionierende Steckdose angeschlossen wurde. Trennen Sie den Netzadapter ab und

schlieRen Sie ihn wieder an. Wenn der Fehler weiterhin besteht, gibt es

môglicherweise ein Problem mit der Hardware. In diesem Fall sollten Sie sich an den Händler wenden, bei dem Sie das Gerät erworben haben.

Wenn keine der ETHERNET-LEDs leuchtet, prüfen Sie die Kabelverbindungen am ETHERNET-Anschluss des NWA-3500.

2 Zugreïifen auf den Web-Konfigurator

Æ Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop-up-Funktion.

2.1 Einrichten der IP-Adresse des Computers

ES Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern.

Richten Sie den Computer zunächst so ein, dass er eine statische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem NWA-3500 kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.

2.2 Anmelden beim Web-Konfigurator

Æ Auch wenn Sie eine drahtlose Verbindung zum NWA-3500 herstellen kônnen, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschlieRen.

1 Starten Sie Ihren Webbrowser. Fle Edt View Favorites Tools Help Geben Sie als Adresse 192.168.1.2 ] (die Standard-IP-Adresse des NWA- [Address [ ipiii192.168.12 El] 3500) ein.

. Wenn Sie nicht auf den Web-Konfigurator zugreifen Kônnen, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des NWA-3500 und des Computers im selben IP-Adressbereich liegen (siehe Abschnitt 2.1).

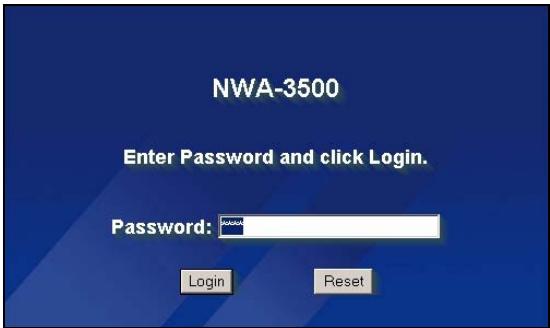

2 Klicken Sie auf Login (Anmelden) (das Standardkennwort 1234 ist

bereits vorgegeben). NWA-3500

Enter Password and click Login.

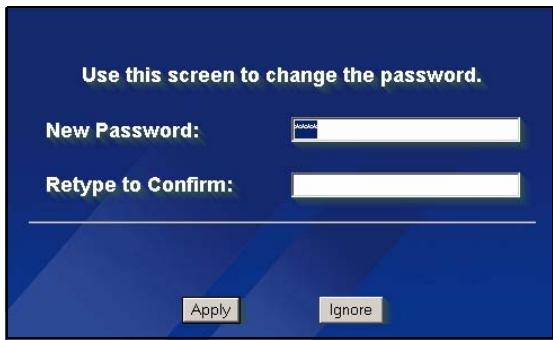

3 Ândern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klicken. Use this screen to change the password. Notieren Sie sich das neue Kennwort

und bewahren Sie die Notiz an New Password: = _ _ | einem sicheren Ort auf. RetypotoConfirm: SSSSN

? Wenn Sie das neue Kennwort vergessen haben, muss der NWA-3500 zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird.

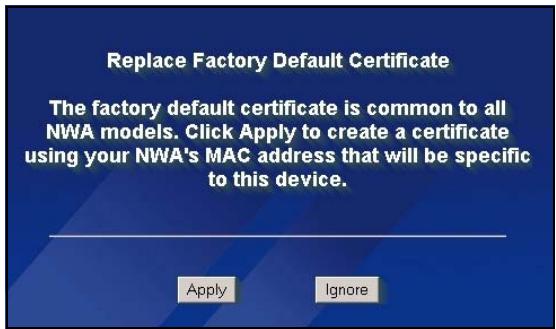

4 Klicken Sie auf Apply (Übernehmen), um das werkseitig eingerichtete Standardzertifikat für zusätzliche Sicherheit zu ersetzen. The factory default certificate is common to all Sie kônnen jedoch auch auf Ignore MWA models. Click Apply to create a certificate (lgnorieren) klicken, um fortzufahren, MP, PR RP A WIlUbA spaeire, wenn Sie das Zertifikat jetzt nicht : ändern môchten.

Replace Factory Default Certificate

5 Das Fenster MAIN MENU (Hauptmenü) erscheint.

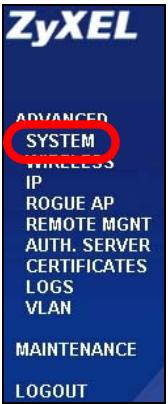

3.1 Konfigurieren der Systemeinstellungen 1 Klicken Sie in der Navigationsleiste auf SYSTEM (System).

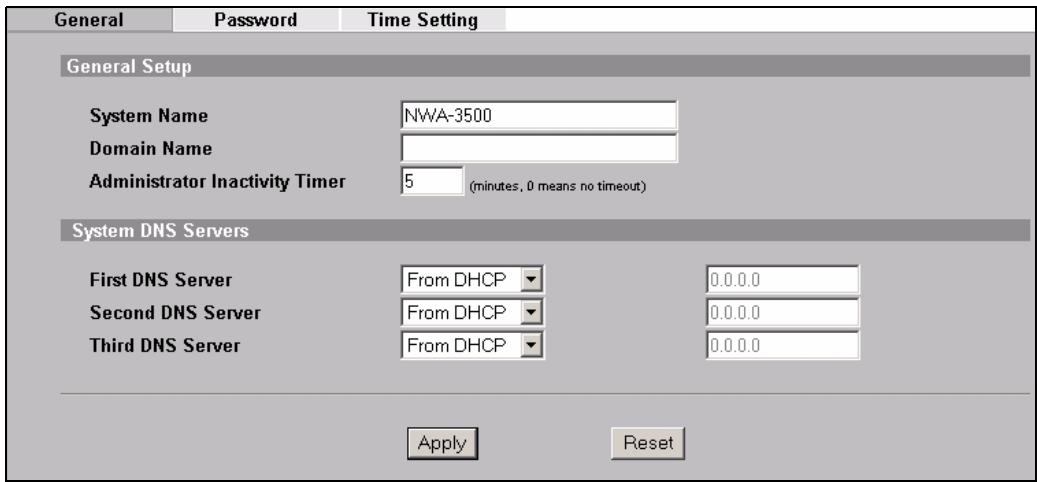

Der System Name (Systemname) identifiziert den NWA-3500 in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard.

Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienstanbieter diesen für die Authentifizierung benôtigt. Sie kônnen dieses Feld auch frei lassen oder den Eintrag belassen, der automatisch angezeigt wurde.

DNS Server(s) (DNS-Server): Wenn lhnen Ihr Internetdienstanbieter bestimmte DNS- Einstellungen (Domain Name System) vorgegeben hat, wählen Sie die Option User- Defined (Benutzerdefiniert), und geben Sie sie hier ein.

3 Klicken Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

1 Klicken Sie in der MSN SSD Sucuy RADIOS Leyoréloietion MAC FItUr

Navigationsleiste auf UWLAN Adaptor Frans = WIRELESS (Drahtlos). Das Operating Mode Fos =] folgende Fenster erscheint. REED nn

Grue Cham D fermez 2e

Æ Die Drahtlosstationen und der NWA-3500 müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.

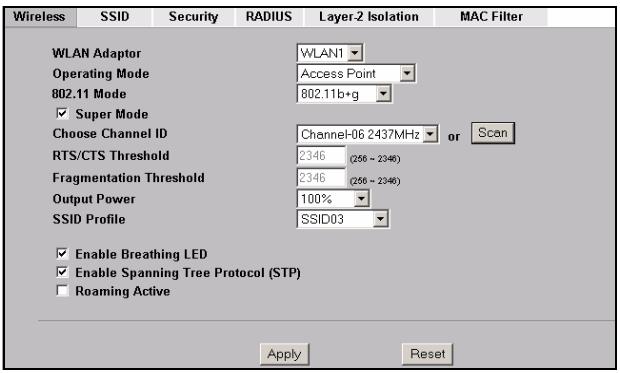

WLAN Adaptor (WLAN-Adapter): Wählen Sie die Option WLAN1.

Operating Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point.

802.11 Mode (802.11-Modus): Wählen Sie den Drahtlosstandard, den Ihr Netzwerk verwenden soll. Wenn alle Wireless-Clients IEEE 802.11a unterstützten, wählen Sie 802.11a. Anderenfalls wählen Sie 802.11b+g.

Choose Channel ID (Kanal-ID wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll. Damit der NWA-3500 automatisch einen Kanal wählt, klicken Sie auf Scan (Suchlauf).

SSID Profile (SSID-Profil): Wählen Sie aus dem Listenfeld das SSID-Profil aus, das Sie für Ihren Netzwerkzugriff konfigurieren môchten. In diesem Beispiel wird das Profil SSIDO3 eingerichtet.

2 Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

3 Klicken Sie auf die GUESS CO CRM RO Ce Registerkarte SSID. Das folgende Fenster erscheint. Wählen Sie bei SSIDO3 die Standardeinstellungen.

Die Standard-SSID (der Name des Netzwerks) ist ZyXELO3, die Standardeinstellung bei Security (Sicherheit) ist Security01 (SicherheitO1). Layer 2 Isolation (Layer-2- Isolierung) und MAC Filter sind standardmäkig auf Disable (Deaktivieren) eingestelit. Wenn Sie die Einstellungen des SSID-Profils ändern môchten, wählen Sie SSIDO3, und klicken Sie auf Edit (Bearbeiten).

ÉEFEFEFEFEEE FEBRFEEFEFEE IE CHE

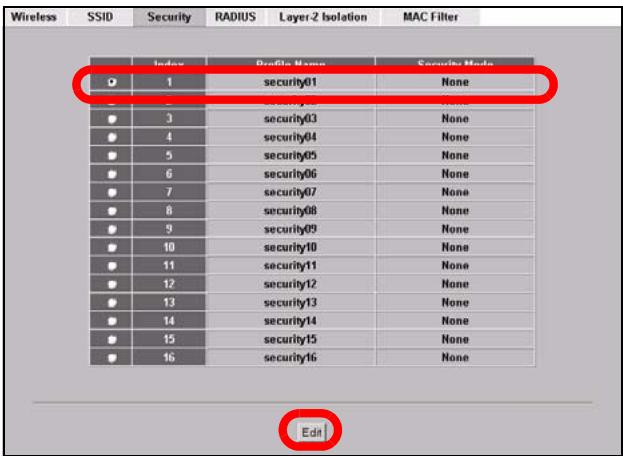

4 Klicken Sie auf die Wide 50 Registerkarte Security (Sicherheit). Wählen Sie die Option Security01, und klicken Sie auf Edit (Bearbeiten).

5 Hier kônnen Sie die Wieles SSD MSG ADS Layer olaton MAC Fer Sicherheitseinstellungen für Fm | Ihr Drahtlosnetzwerk CEE |

eingeben. Je nachdem, MMsemywPaE-PSFrechered

welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (res | (Keine), wenn Sie keinen

Sicherheitsemodus verwenden

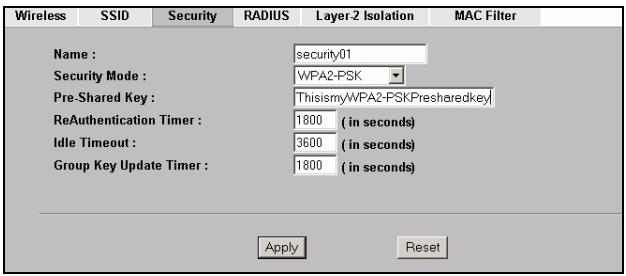

In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless- Clients auf das Netzwerk zugreifen kônnen, müssen sie denselben PSK-Schlüssel verwenden.

Stellen Sie sicher, dass alle Wireless-Clients den gewählten Sicherheitstyp unterstützen. Klicken Sie abschlieRend auf Apply (Übernehmen).

6 Klicken Sie in der IP Navigationsleiste auf IP.

Wenn Sie eine IP-Adresse

IP Aderess Assignment

F Get autematically frem DHCP.

haben, wählen Sie die Option TTIPAES Use fixed IP address (Feste 1P Aduress faz 15812 IP-Adresse verwenden) und IP Subnet Mask feS5 255.255.0 geben Sie sie zusammen mit Gateway IP Address Dao

der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wählen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klicken Sie auf Apply (Übernehmen).

. Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren

kônnen, stellen Sie sicher, dass die Clients und der NWA-3500 dieselben Sicherheitseinstellungen verwenden.

3.2 Konfigurieren der IP-Einstellungen

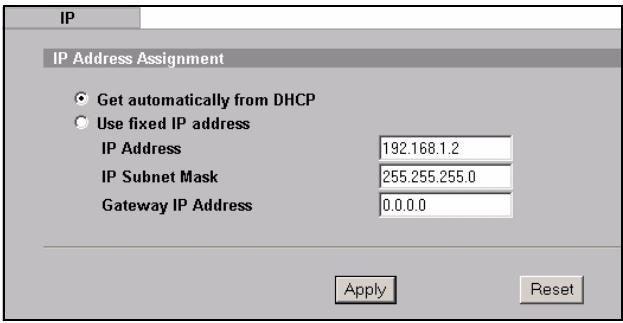

1 Wählen Sie die IP-Adresse des NWA-3500 so, dass sie im selben Subnetz liegt wie das Netzwerk. Klicken Sie in der Navigationsleiste auf IP. Wenn Sie môchten, dass ein DHCP-Server des Netzwerks dem NWA-3500 eine IP- Adresse zuweist, wählen Sie Get automatically from DHCP (Automatisch vom DHCP beziehen).

Wenn Sie eine bestimmte IP- Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein.

Klicken Sie auf Apply (Übernehmen). Der NWA-3500 verwendet nun die neuen IP- Einstellungen. Es ist nicht mehr môglich, mit dem NWA-3500 eine Verbindung mit der Standard-IP-Adresse herzustellen.

IP L IP Adeross Assignment

DEUTSCH ES Wenn Sie die IP-Adresse des NWA-3500 ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wählen, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem NWA-3500 zuweist. Weitere Informationen dazu finden Sie in der Dokumentation des DHCP-Servers.

2 Wenn Sie bei Abschnitt 2.1 die IP-Adresse des Computers geändert haben, werden die ursprünglichen Einstellungen wiederhergestellt.

3 Ândern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des

NWA-3500 übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.

Der NWA-3500 kann jetzt eine Verbindung zu lhrem Switch oder Router herstellen. Das

kônnen Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und den NWA-3500 installiert haben.

. Wenn der NWA-3500 nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass der NWA-3500 eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.

4 Installieren der Hardware

4.1 AnschlieRen der Antennen

Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschlieRen.

1 Die Antennenanschlüsse befinden sich an beiden Seiten des NWA-3500.

2 Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschlüsse. Die Antennen müssen senkrecht zum Boden und 2 parallel zueinander stehen. æ e 4 Stellen Sie sicher, dass die Antennen fest © in die Anschlüsse eingeschraubt sind. L

4.2 Aufstellen/Montieren der Hardware

Im allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie den NWA-3500 in der Hôhe montieren und die Datenübertragung durch keine Hindernisse gestôrt wird.

Stellen Sie den NWA-3500 auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die den NWA-3500 mit den Anschlusskabeln tragen kann.

An einer Wand montiert

Führen Sie die nachfolgenden Schritte aus, um den NWA-3500 an einer Wand zu montieren.

1 Verwenden Sie eine Stelle an einer Wand, die sehr hoch liegt und an der die Datenübertragung nicht durch Hinernisse gestôrt werden kann.

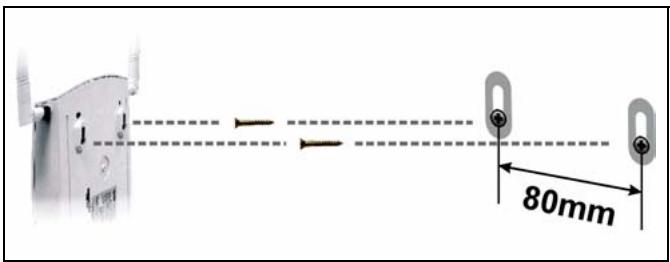

2 Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 80 mm in die Wand. Sie kônnen die Zeichnung am Ende dieses Handbuchs verwenden, damit die Schraublôcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Kôpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so gro sein, dass Sie den NWA-3500, dessen Schraublôcher sich an der Rückseite befinden, in den Schraubkôpfen einhängen kônnen.

DEUTSCH ES Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-3500 mit den Anschlusskabeln zu tragen.

3 Richten Sie die Kabel.

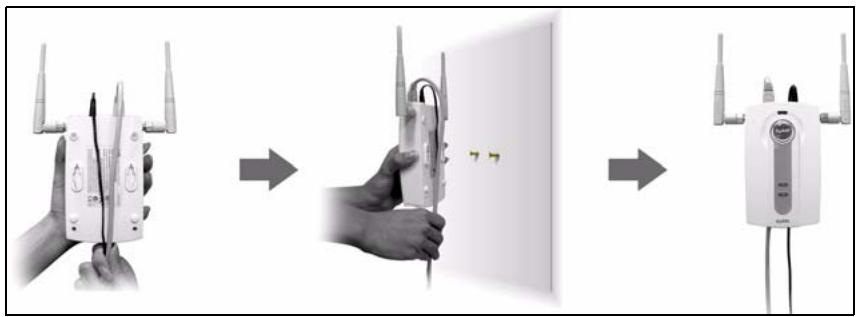

Führen Sie die Anschlusskabel entlang der Rückseite des NWA-3500 (siehe Abbildung). ODER: Führen Sie die Anschlusskabel nach oben entlang der Decke.

4 Richten Sie die Montagelôcher an der Rückseite des NWA-3500 an den Schrauben in der 1 Wand aus. Hängen Sie den NWA-3500 in die Schrauben ein. 4er

5 Power over Ethernet (POE)

Power over Ethernet (PoE) ist die Fähigkeit, den NWA-3500 über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benôtigt wird.

DEUTSCH Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benôtigt. Dieses Leistungsmerkmal erhôht die Flexibilität in der Positionswahl des NWA-3500 (Z).

Æ Sie kônnen den NWA-3500 über den ETHERNET-Anschluss mit der POE- Funktion mit Strom versorgen UND ihn direkt über den Anschluss POWER 12VDC mit einer Stromquelle verbinden. In diesem Fall müssen Sie das Kabel erst vom ETHERNET-Anschluss und dann erst vom POWER 12VDC-Anschluss abtrennen. Das führt dazu, dass der NWA-3500 neu gestartet wird.

6 Schritte zum Ansehen von Produktzertifizierung(en) 1 Besuchen Sie www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus. 3 Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben môchten.
