NWA-3500 - Point d'accès sans fil ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Point d'accès sans fil
Norme Wi-Fi	IEEE 802.11a/b/g/n
Fréquence	2.4 GHz et 5 GHz
Débit maximal	300 Mbps (2.4 GHz) / 300 Mbps (5 GHz)
Ports Ethernet	2 ports Gigabit Ethernet (10/100/1000 Mbps)
Alimentation électrique	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions approximatives	210 x 210 x 45 mm
Poids	1.2 kg
Compatibilités	Compatible avec les normes Wi-Fi 802.11a/b/g/n
Fonctions principales	Gestion des utilisateurs, sécurité avancée, VLAN, QoS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	WPA/WPA2, filtrage MAC, VLAN, sécurité des données
Informations générales	Idéal pour les environnements professionnels, installation murale ou plafond

FOIRE AUX QUESTIONS - NWA-3500 ZYXEL

Comment réinitialiser le ZYXEL NWA-3500 aux paramètres d'usine ?

Pour réinitialiser le ZYXEL NWA-3500, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote, puis relâchez le bouton.

Comment configurer le ZYXEL NWA-3500 pour la première fois ?

Connectez-vous à l'interface web du ZYXEL NWA-3500 en entrant l'adresse IP par défaut (192.168.1.1) dans votre navigateur. Utilisez 'admin' comme nom d'utilisateur et mot de passe. Suivez ensuite l'assistant de configuration pour configurer votre réseau.

Pourquoi mon ZYXEL NWA-3500 ne se connecte-t-il pas à Internet ?

Vérifiez les connexions du câble Ethernet et assurez-vous que votre modem est opérationnel. Vérifiez également la configuration WAN dans l'interface web du ZYXEL NWA-3500 pour vous assurer qu'elle est correcte.

Comment mettre à jour le firmware du ZYXEL NWA-3500 ?

Téléchargez la dernière version du firmware depuis le site officiel de ZYXEL. Accédez à l'interface web du NWA-3500, allez dans l'onglet 'Administration', puis 'Firmware Upgrade' et téléchargez le fichier que vous avez préalablement téléchargé.

Comment changer le mot de passe du réseau Wi-Fi sur le ZYXEL NWA-3500 ?

Connectez-vous à l'interface web du NWA-3500, allez dans l'onglet 'Wireless', sélectionnez 'Security' et modifiez le champ 'Pre-Shared Key' pour changer le mot de passe de votre réseau Wi-Fi.

Que faire si le voyant d'alimentation du ZYXEL NWA-3500 est éteint ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Si le voyant reste éteint, essayez d'utiliser un autre adaptateur secteur ou de brancher l'appareil sur une autre prise.

Comment vérifier les appareils connectés au ZYXEL NWA-3500 ?

Connectez-vous à l'interface web du NWA-3500, allez dans l'onglet 'Network' puis 'Connected Devices'. Vous y trouverez la liste des appareils actuellement connectés à votre réseau.

Le ZYXEL NWA-3500 chauffe-t-il trop ? Est-ce normal ?

Il est normal que le ZYXEL NWA-3500 chauffe légèrement pendant son fonctionnement. Cependant, s'il devient excessivement chaud au point de rendre l'appareil difficile à toucher, débranchez-le et contactez le support technique.

Comment configurer un réseau invité avec le ZYXEL NWA-3500 ?

Accédez à l'interface web, allez dans l'onglet 'Wireless', sélectionnez 'Guest Network' et activez-le. Configurez le nom du réseau et le mot de passe, puis enregistrez les modifications.

Pourquoi le signal Wi-Fi du ZYXEL NWA-3500 est-il faible ?

Vérifiez l'emplacement de votre appareil. Assurez-vous qu'il est placé dans un endroit central et dégagé. Évitez les obstructions comme les murs épais ou les appareils électroniques qui pourraient interférer avec le signal.

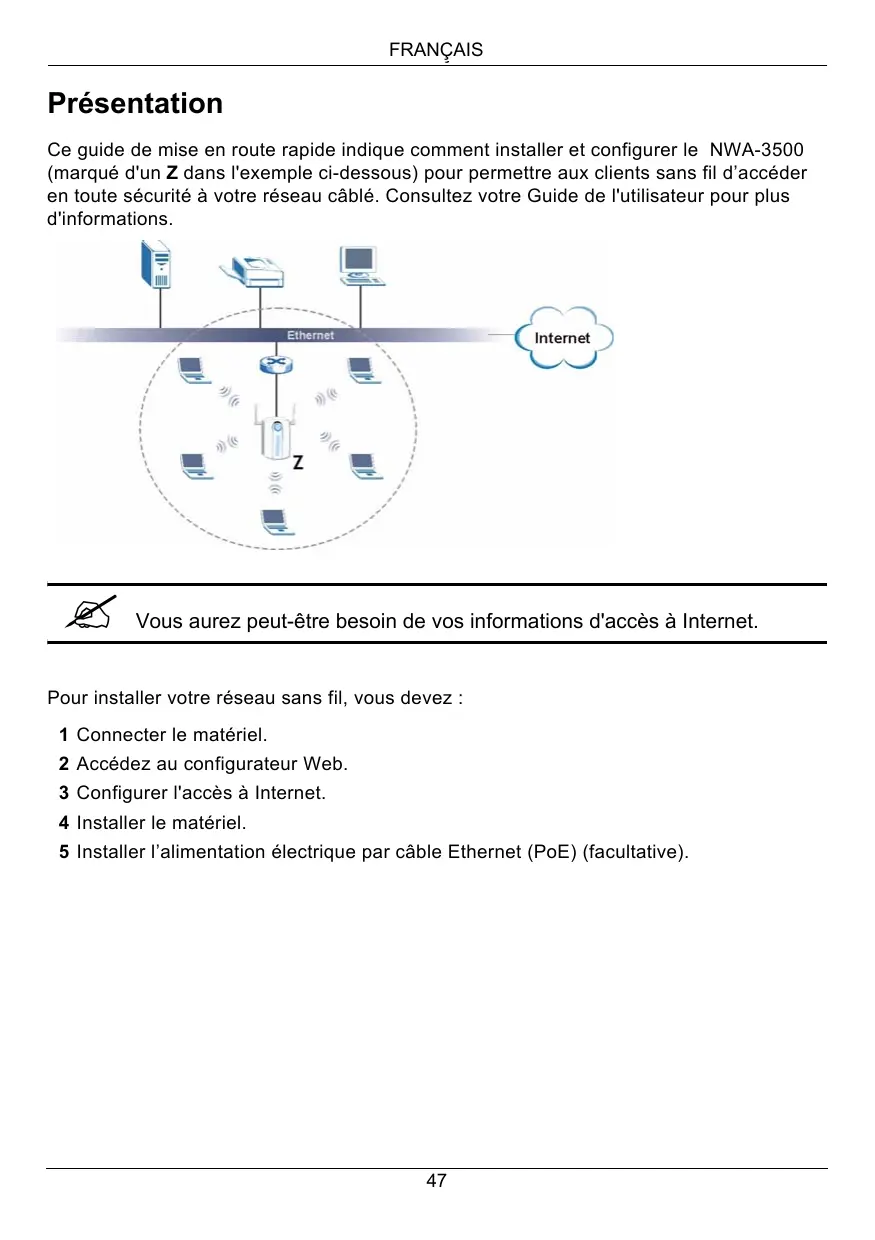

MODE D'EMPLOI NWA-3500 ZYXEL

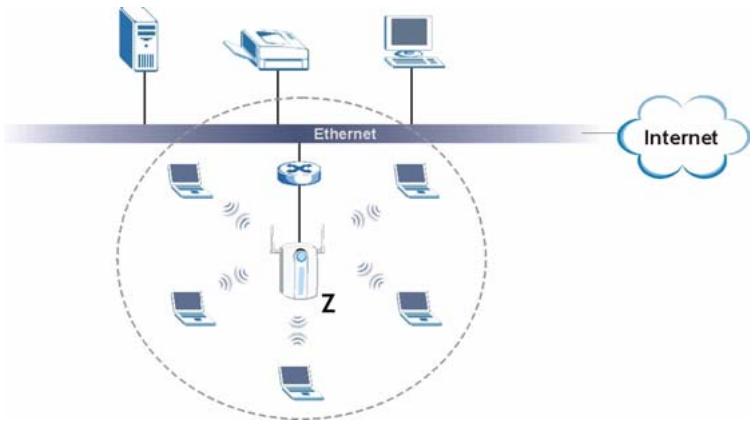

Ce guide de mise en route rapide indique comment installer et configurer le NWA-3500 (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil d'accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur pour plus d'informations.

Vous aurez peut-être besoin de vos informations d'accès à Internet.

Pour installer votre réseau sans fil, vous devez :

1 Connecter le matériel.
2 Accédez au configurateur Web.
3 Configurer l'accès à Internet.
4 Installer le matériel.
5 Installer l'alimentation électrique par câble Ethernet (PoE) (facultative).

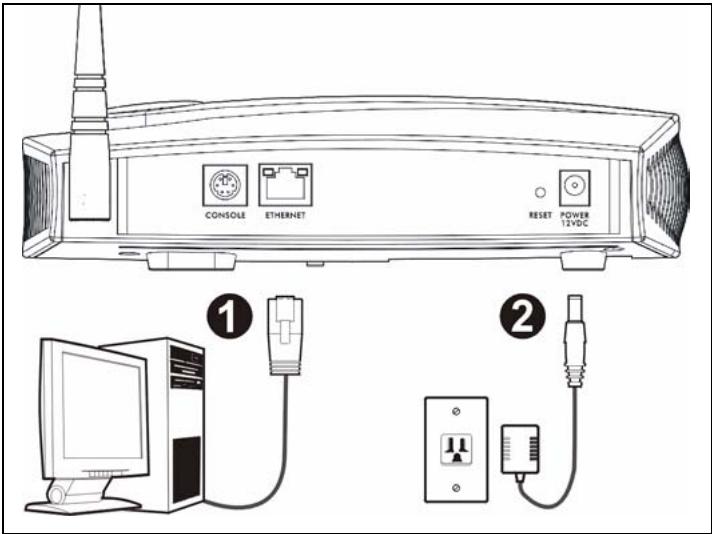

1 Connecter le matériel

CONSOLE ETHERNET RESET POWER T2VDC ① ②

1 Utilisez un câble Ethernet, connectez le port ETHERNET à un ordinateur pour effectuer la configuration initiale.
2 Connectez la prise d'POWER 12VDC à une source de courant en utilisant uniquement l'adaptateur d'alimentation fourni.

Connectez le port ETHERNET du NWA-3500 à une prise Ethernet avec accès au réseau après avoir terminé la configuration initiale.

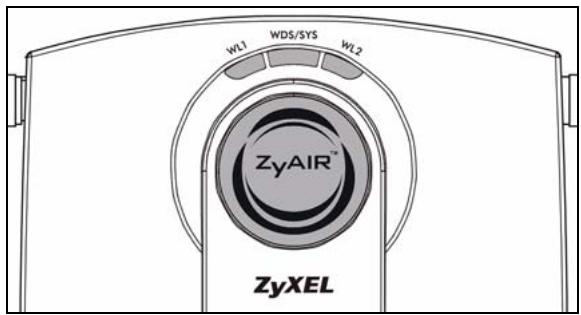

1.1 LED

La LED WDS/SYS clignote en rouge lors du redémarrage du NWA-3500. Quand le NWA-3500 est prêt, la LED ZyAIR s'allume et clignote lors de trafic.

Une des LED ETHERNET du port RJ-45 ETHERNET s'allume si le port ETHERNET est correctement connecté et clignote lors du trafic. La LED ETHERNET verte s'allume si la connexion est à 10Mbps, et la LED ETHERNET jaune s'allume si la connexion est à 100Mbps.

Si la LED ZyAIR ne s'allume pas, vérifiez que vous utilisez l'adaptateur d'alimentation correct et que l'adaptateur d'alimentation est branché dans une prise de courant appropriée. Débranchez l'adaptateur d'alimentation et rebranchez-le. Si l'erreur persiste, il est possible que vous ayez un problème matériel. Dans ce cas, vous devez contacter votre vendeur.

Si aucune LED ETHERNET ne s'allume, vérifiez la connexion du câble au port ETHERNET du NWA-3500.

2 Accéder au configurateur Web.

Utilisez Internet Explorer 6.0 et plus récent ou Netscape Navigator 7.0 et des versions plus récentes avec JavaScript activé et le bloqueur de fenêtres publicitaires intempestives désactivé.

2.1 Paramétrez l'adresse IP de votre ordinateur

Notez les paramètres IP actuels de votre ordinateur avant de les modifier.

Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela permet d'assurer que votre ordinateur peut communiquer avec votre NWA-3500. Consultez votre guide de l'utilisateur pour les informations sur le paramétrage de l'adresse IP de votre ordinateur.

2.2 Ouvrez une session dans le configurateur Web

Même si vous pouvez vous connecter au NWA-3500 sans fil, il est recommandé de connecter votre ordinateur au port ETHERNET pour la configuration initiale.

1 Lancez votre navigateur web. Entrez 192.168.1.2 (l'adresse IP par défaut du NWA-3500) comme adresse.

Si vous ne pouvez pas accéder au Configurateur Web, vérifiez que les adresses IP et les masques de sous-réseau du NWA-3500 et de l'ordinateur sont dans la même plage d'adresse IP (voir la Section 2.1).

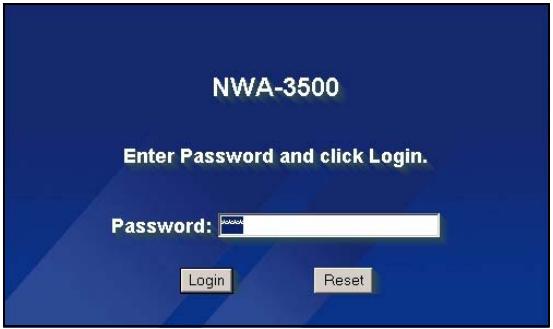

2 Cliquez sur Login (Ouvrir une session) (le mot de passe par défaut 1234 est déjà entré).

NWA-3500 Enter Password and click Login. Password: ***** Login Reset

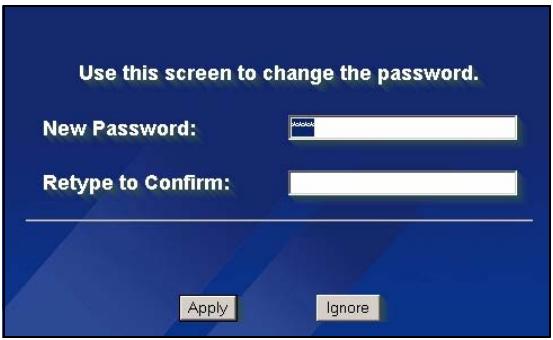

3 Changez le mot de passe d'ouverture de session en entrant un nouveau mot de passe et cliquez sur Apply (Appliquer). Prenez soin d'enregistrer le nouveau mot de passe et conservez-le dans un endroit sûr.

Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA-3500. Reportez-vous au Guide de l'utilisateur pour la manière d'utiliser le bouton RÉINITIALISER.

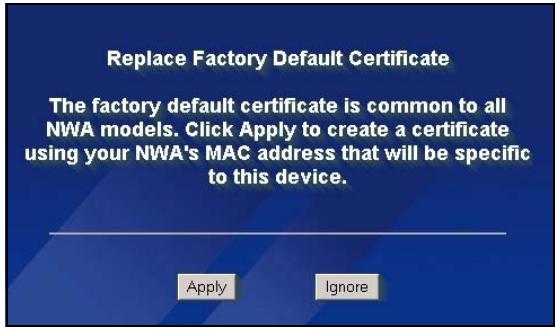

4 Cliquez sur Apply (Appliquer) pour remplacer le certificat d'usine par défaut pour renforcer la sécurité ; vous pouvez aussi cliquer sur Ignore (Ignorer) pour continuer si vous ne voulez pas changer le certificat maintenant.

5 L'écran MAIN MENU (MENU PRINCIPAL) apparaît.

3.1 Configurer les paramètres du système

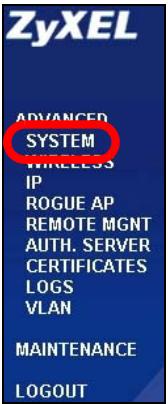

1 Cliquez sur System (SYSTÈME) dans le panneau de navigation.

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

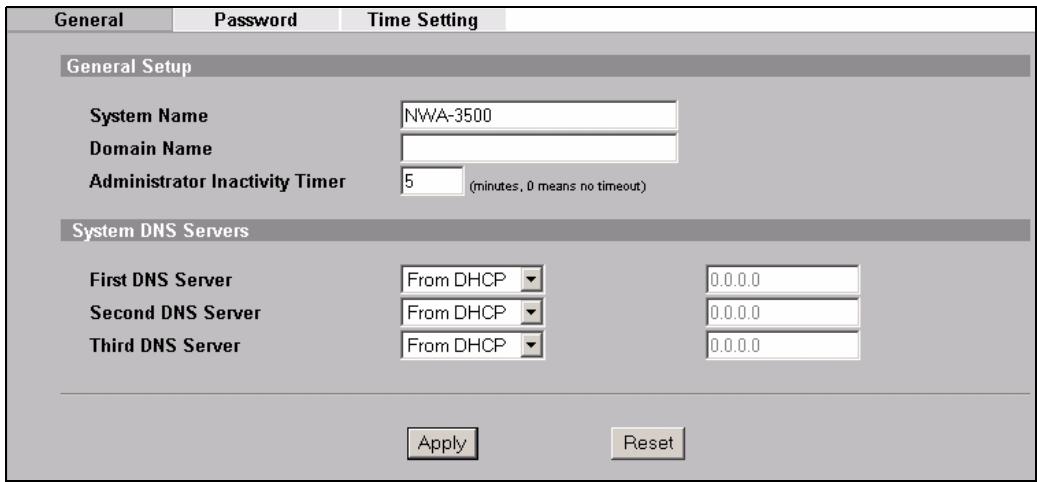

2 L'écran System (SYSTÈME) >General (Général) apparaît.

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name (Nom du système) sert à identifier le NWA-3500 sur votre réseau. Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut.

Domain Name (Nom de domaine) : Entrez un nom de domaine si votre FAI en demande un pour authentication. Autrement vous pouvez le laisser vide ou sur ce qui pourrait être affiché automatiquement.

DNS Server(s) (Serveur(s) DNS) : Si votre FAI vous a attribué des paramètres DNS (Domain Name System) spécifiques, sélectionnez User-Defined (Personnalisé) et entrez-les ici.

3 Cliquez sur Apply (Appliquer).

Configurer les paramètres sans fil

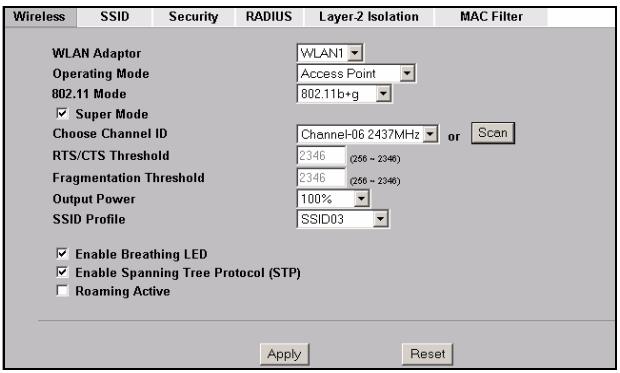

1 Cliquez sur WIRELESS

(SANS FIL) dans le panneau de navigation. L'écran suivant apparaît.

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

Les stations sans fil et le NWA-3500 doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil.

WLAN Adaptor (Adaptateur WLAN) : Vérifiez que WLAN1 est sélectionné.

Operating Mode (Mode de fonctionnement) : Vérifiez que Access Point (le mode Point d'accès) est sélectionné.

802.11 Mode (Mode 802.11) : Sélectionnez le standard sans fil à utiliser par votre réseau. Si tous les clients sans fil prennent en charge IEEE 802.11a, sélectionnez 802.11a. Autrement, sélectionnez 802.11b+g.

Choose Channel ID (Choisissez l'ID du canal) : Sélectionnez le canal sans fil à utiliser par votre réseau. Pour que le NWA-3500 sélectionne automatiquement un canal, cliquez sur Scan (Balayer) à la place.

SSID Profile (Profil SSID) : Sélectionnez le profil SSID que vous voulez configurer pour l'accès au réseau dans la liste déroulante. Cet exemple utilise le profil SSID03.

2 Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres.

3 Cliquez sur l'onglet SSID. L'écran suivant apparaît.

Le SSID03 (le nom du réseau) par défaut le SSID03 est ZyXEL03 et son paramètre de Security (Sécurité) par défaut est Security01 (Security01).

Si les paramètres sont différent, ou si vous voulez changer le SSID, sélectionnez SSID03 et cliquez sur Edit (Editor) pour changer les paramètres.

4 Cliquez sur l'onglet Security (Sécurité). Vérifiez que Security01 est sélectionné et cliquez sur Edit (Editer).

Wireless	SSID	Security	RADIUS	Layer-2 Isolation	MAC Filter
	Index	Profile Name	SSID	Security	RADIUS	QoS	Layer-2 Isolation	MAC Filter
	1	VoIP_SSID	ZyXEL01	security01	radius01	VoIP	Disable	Disable
	2	Guest_SSID	ZyXEL02	security01	radius01	NONE	Disolation01	Disable
	3	SSID03	ZyXEL03	security01	radius01	NONE	Disable	Disable
	4	SSID04	ZyXEL04	security01	radius01	NONE	Disable	Disable
	5	SSID05	ZyXEL05	security01	radius01	NONE	Disable	Disable
	6	SSID06	ZyXEL06	security01	radius01	NONE	Disable	Disable
	7	SSID07	ZyXEL07	security01	radius01	NONE	Disable	Disable
	8	SSID08	ZyXEL08	security01	radius01	NONE	Disable	Disable
	9	SSID09	ZyXEL09	security01	radius01	NONE	Disable	Disable
	10	SSID10	ZyXEL10	security01	radius01	NONE	Disable	Disable
	11	SSID11	ZyXEL11	security01	radius01	NONE	Disable	Disable
	12	SSID12	ZyXEL12	security01	radius01	NONE	Disable	Disable
● 13

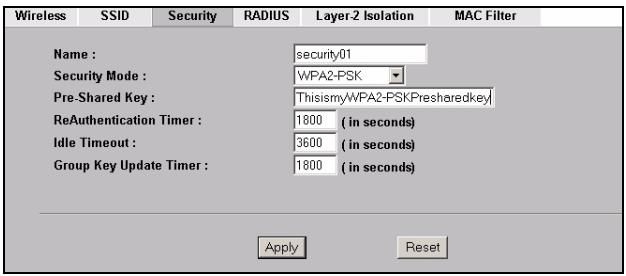

5 C'est l'endroit où vous pouvez enter les paramètres de sécurité pour votre réseau sans fil. Les champs que vous avez remplis diffèrent en fonction des types de sécurité que vous sélectionnez dans le champ Security Mode (Mode Sécurité). Sélectionnez None (Aucun) si vous ne voulez pas utiliser la sécurité sans fil.

Cet exemple utilise la sécurité WPA2-PSK, dans lequel tous les clients sans fil doivent utiliser la même clé prépartagée pour accéder au réseau.

Vérifiez que tous les clients sans fil prennent en charge le type de sécurité que vous avez définie. Cliquez sur Apply (Appliquer) quand vous avez terminé.

Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifiez que les clients et le NWA-3500 utilisent les mêmes paramètres de sécurité sans fil.

3.2 Configurer les paramètres IP

1 Vous devez paramétrer l'adresse IP de votre NWA-3500 afin qu'elle se trouve dans le même masque de sous-réseau que votre réseau. Cliquez sur IP dans le panneau de navigation.

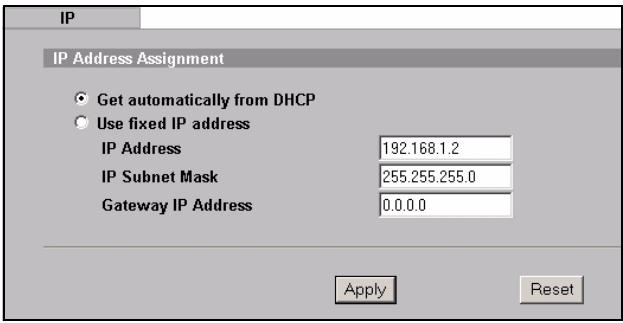

Sélectionnez Get automatically from DHCP

(Obtenir automatiquement à partir de DHCP) si vous voulez qu'un serveur DHCP sur votre réseau attribue une adresse IP au NWA-3500.

Si vous avez une adresse IP spécifique à utiliser, sélectionnez Use fixed IP address (Utiliser une adresse IP fixe) et entrez-la avec le masque de sous-réseau et l'adresse IP de passerelle.

Cliquez sur Apply (Appliquer). Le NWA-3500 utilise maintenant les nouveaux paramètres d'IP; vous ne pouvez plus vous connecter au NWA-3500 en utilisant l'adresse IP par défaut.

Si vous changez l'adresse IP du NWA-3500, vous devrez utiliser la nouvelle adresse IP la prochaine fois que vous accéderez au configurateur web. Si vous sélectionnez Get automatically from DHCP (Obtenir automatiquement à partir de DHCP), consultez votre serveur DHCP pour déterminer l'adresse IP qu'il a attribuée au NWA-3500. Consultez la documentation de votre serveur DHCP pour plus d'informations.

2 Si vous avez modifié l'adresse IP de votre ordinateur dans la Section 2.1, rétablissez-la à sa valeur précédente.
3 Changez les paramètres sans fil dans les stations sans fil pour qu'ils correspondent à ceux du NWA-3500. Consultez la documentation de votre adaptateur sans fil.

Le NWA-3500 est maintenant prêt à se connecter à votre commutateur ou routeur. Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les antennes et monté le NWA-3500.

Si le NWA-3500 ne peut pas communiquer avec le réseau, vérifiez que le NWA-3500 utilise une adresse IP se trouvant sur le même sous-réseau que le commutateur / routeur.

4 Installer le matériel

4.1 Connecter les antennes

1 Localisez les connecteurs des antennes sur les côtés de votre NWA-3500.
2 Vissez les antennes dans le sens des aiguilles d'une montre sur les connecteurs de l'antenne. Les antennes doivent être perpendiculaires au sol et parallèles entre elles.

Vérifiez que les antennes sont correctement vissées sur les connecteurs d'antenne.

4.2 Installation de montage matériel

En général, le meilleur emplacement pour le point d'accès est au centre de votre zone de couverture sans fil. Pour obtenir de meilleures performances, montez le NWA-3500 sur un point élevé et sans obstructions.

Auto-stable

Placez votre NWA-3500 sur une surface plane, de niveau (sur un bureau ou une étagère) assez solide pour supporter le poids du NWA-3500 avec les câbles de connexion.

Montage mural

Suivez les étapes suivantes pour fixer votre NWA-3500 à un mur.

1 Repérez une position élevée sur le mur ne comportant pas d'obstructions.

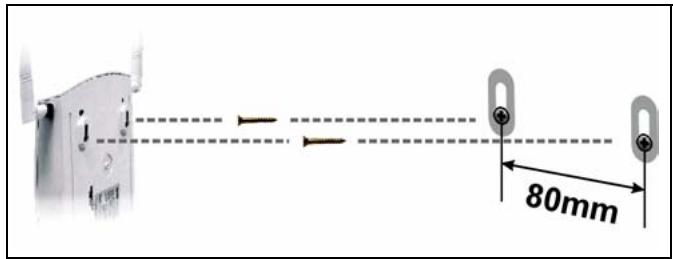

2 Connectez deux vis (non fournies) dans le mur à 80mm l'une de l'autre. Vous pouvez utiliser le schéma à la fin de ce guide pour vous aider à marquer correctement les trous de vis. Utilisez des vis de 6mm \~ 8mm (0,24" \~ 0,31") à grande tête. Ne vissez pas les vis sur toute leur longueur dans le mur. Laissez un petit espace entre la tête de la vis et le mur. L'espace doit être assez grand pour permettre aux têtes de vis de glissez dans les logements de vis et faire passer les câbles de connexion vers le bas au dos du NWA-3500.

Vérifiez que les vis sont correctement fixées au mur et assez solides pour supporter le poids du NWA-3500 avec les câbles de connexion.

3 Ajustez les câbles.

Faites passer les câbles de connexion derrière le dos du NWA-3500 comme indiqué sur l'image suivante.

OU :

Faites passer les câbles de connexion vers le haut et le long du bord du plafond.

4 Alignez les trous au dos du NWA-3500 avec les vis sur le mur. Suspendez le NWA-3500 aux vis.

80mm

5 PoE (Alimentation électrique par câble Ethernet)

PoE (Power over Ethernet) est la possibilité de fournir l'alimentation à votre NWA-3500 via un câble Ethernet CAT 5 8 broches, éliminant la nécessité d'une prise courant proche.

Un injecteur ou matériel PoE (B) (non fourni) est aussi requis pour alimenter (C) le câble Ethernet (A). Cette fonctionnalité augmente aussi la flexibilité dans l'emplacement de votre NWA-3500 (Z).

Vous pouvez connecter le NWA-3500 à PoE via le port ETHERNET ET à une source d'alimentation via le port POWER 12VDC. Dans ce cas, ne déconnectez pas le port ETHERNET avant de déconnecter le port POWER 12VDC. Cela entraîne le redémarrage du NWA-3500.

6 Procédure pour afficher la (les) certification(s) d'un produit

1 Allez à www.zyxel.com.
2 Sélectionnez votre produit sur la liste du menu déroulant de la page d'accueil de ZyXEL pour accéder à la page de ce produit.
3 Sélectionnez la certification que vous désirez consulter dans cette page.
