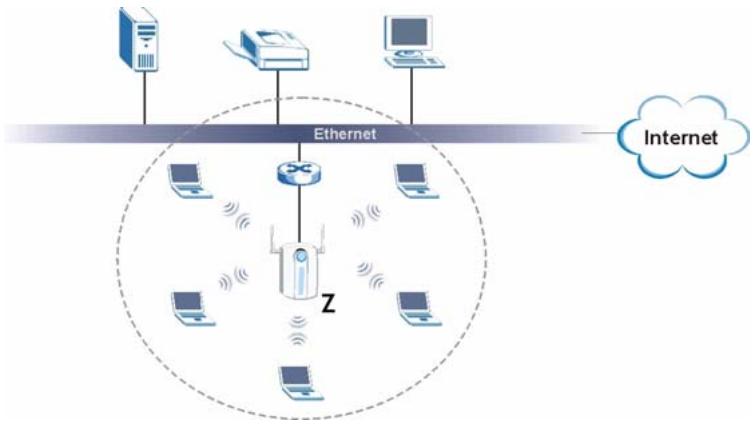

La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di NWA-3500 (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.

È possibile che occorra reperire le informazioni sul proprio accesso a Internet.

Per configurare la rete wireless è necessario:

1 Collegare l'hardware.
2 Accedere allo strumento di configurazione Web.
3 Configurare l'accesso a Internet.
4 Installare l'hardware.
5 Configurazione di Power over Ethernet (opzionale).

1 Collegamento dell'hardware

CONSOLE ETHERNET RESET POWER 15VDC ① ②

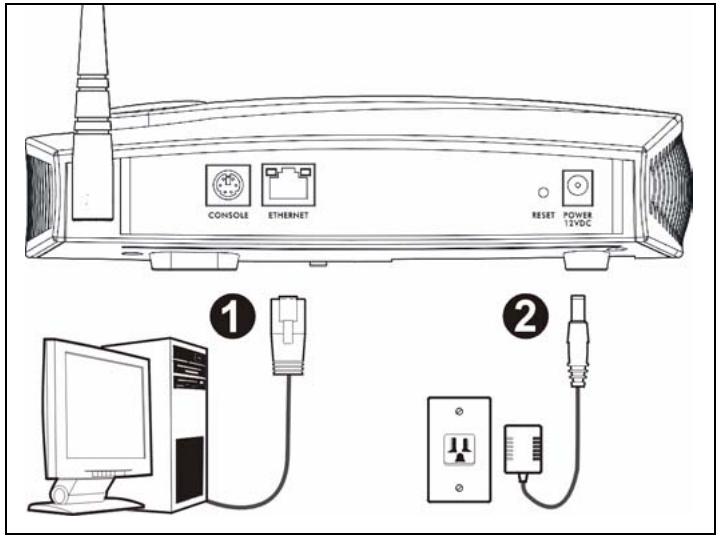

1 Per mezzo di un cavo Ethernet, collegare la porta ETHERNET ad un computer per la configurazione iniziale.
2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.

Collegare la porta ETHERNET di NWA-3500 a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.

1.1 LED

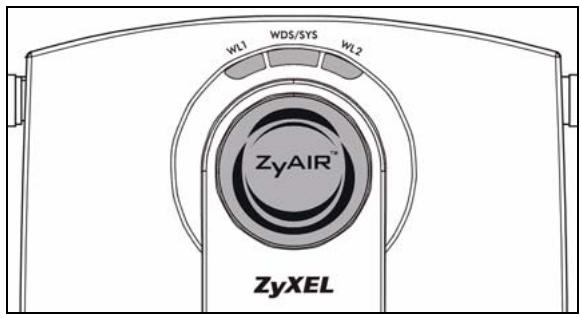

Il LED WDS/SYS lampeggia di colore rosso mentre NWA-3500 si sta accendendo. Quando NWA-3500 è pronto, il LED ZyAIR si accende e lampeggia quando c'è traffico.

Uno dei LED ETHERNET sulla porta ETHERNET RJ-45 si accende se la porta ETHERNET è correttamente collegata, lampeggiando quando c'è traffico dati. Il LED ETHERNET verde si accende se il collegamento è a 10 Mbps, mentre il LED ETHERNET giallo si accende se il collegamento è a 100 Mbps.

Se il LED ZyAIR non si accende, assicurarsi di utilizzare l'alimentatore corretto e che l'alimentatore sia collegato ad una presa di corrente attiva. Scollegare l'alimentatore e ricollegarlo. Se l'errore persiste, è possibile che vi sia un problema hardware. In questo caso, è opportuno contattare il rivenditore.

Se nessuno dei LED ETHERNET si accende, controllare il collegamento dei cavi alla porta ETHERNET del NWA-3500.

2 Accedere allo strumento di configurazione Web

Utilizzare Internet Explorer 6.0 o versione successiva oppure Netscape Navigator 7.0 o versione successiva con JavaScript abilitato e bloccaggio dei pop-up disabilitato.

2.1 Impostare l'indirizzo IP del computer

Annotare le impostazioni IP correnti del computer prima di cambiarle.

Configurare dapprima il computer a utilizzare un indirizzo IP statico nell'intervallo 192.168.1.3 - 192.168.1.254 con una subnet mask uguale a 255.255.255.0. In questo modo si garantisce che il computer possa comunicare con NWA-3500. Vedere la Guida dell'utente per informazioni sulla configurazione delle impostazioni IP del computer.

2.2 Eseguire il login nello strumento di configurazione Web

sebbene sia possibile eseguire il collegamento a NWA-3500 in modalità wireless, si consiglia di collegare il computer alla porta ETHERNET per la configurazione iniziale.

1 Avviare il browser. Immettere 192.168.1.2 (l'indirizzo IP predefinito di NWA-3500) nella barra dell'indirizzo.

Se non è possibile accedere allo strumento di configurazione Web, verificare che gli indirizzi IP e le subnet mask di NWA-3500 e del computer siano nel medesimo intervallo di indirizzi IP (vedere Sezione 2.1).

2 Fare clic su Login (Login) (la password predefinita 1234 è già immessa).

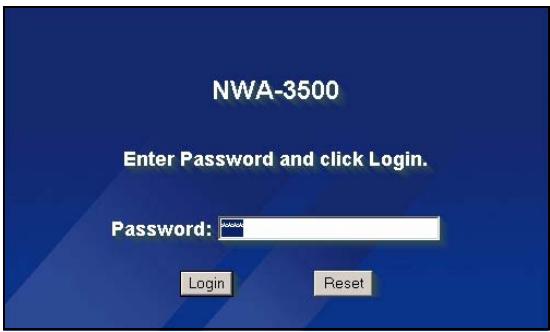

NWA-3500 Enter Password and click Login. Password: Login Reset

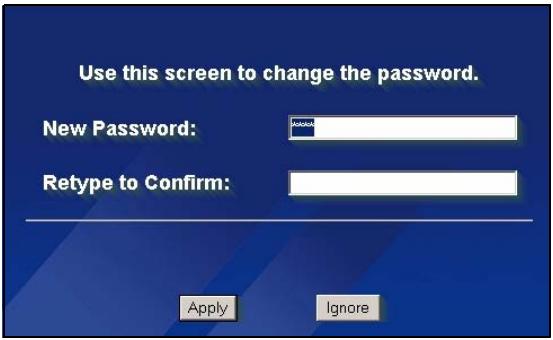

3 Cambiare la password di accesso immettendo una nuova password e facendo clic su Appy (applica). Registrare la nuova password e conservarla in un luogo sicuro.

Se la password viene cambiata e la si dimentica, sarà necessario resettare NWA-3500. Fare riferimento alla Guida utente per informazioni sull'uso del pulsante RESET.

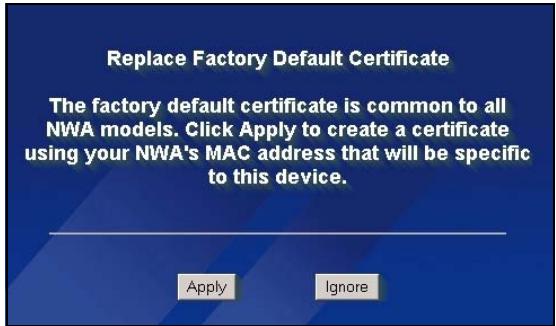

4 Fare clic su Apply (applica) per sostituire il certificato predefinito di fabbrica per una maggiore sicurezza. In alternativa fare clic su Ignore (ignora) per procedere se non si desidera cambiare ora il certificato.
5 Appare la schermata del MAIN MENU (MENU PRINCIPALE).

3.1 Configura le impostazioni del sistema

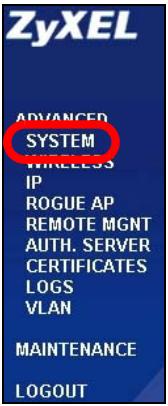

1 Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione.

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

2 Appare la schermata SYSTEM (SISTEMA) > Genera (Generale).

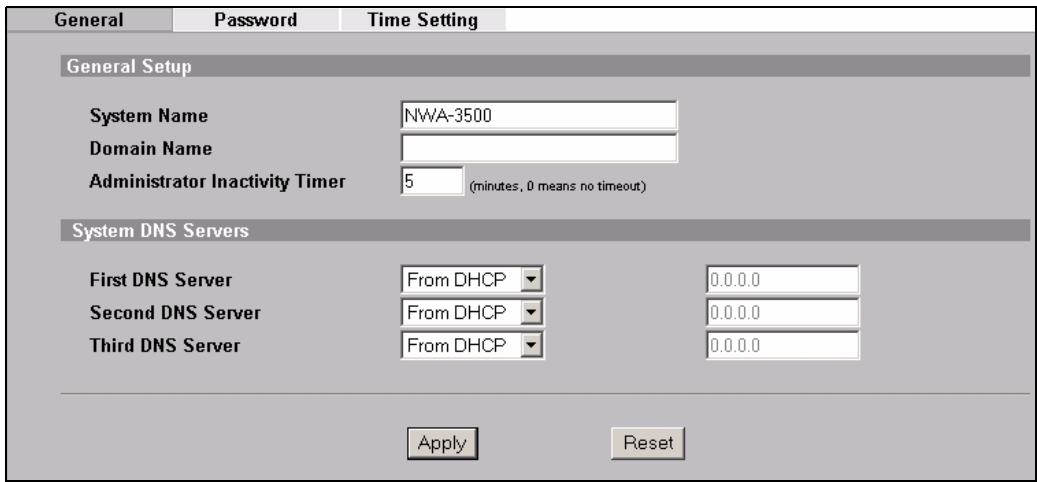

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name (nome sistema) consente di identificare NWA-3500 sulla rete. Scegliere un nome distintivo o lasciare quello predefinito.

Domain Name (Nome dominio): immettere un nome di dominio se il proprio ISP ne richiede uno per l'autenticazione. In caso contrario è possibile lasciare il campo vuoto o lasciare l'impostazione predefinita.

DNS Server(s) (Server DNS): se l'ISP fornisce impostazioni DNS (Domain Name System) specifiche, scegliere User-Defined (definite dall'utente) ed immettere qui tali impostazioni.

3 Fare clic su Apply (Applica).

Configura impostazioni Wireless

1 Fare clic su WIRELESS (WIRELESS) nel pannello di navigazione. Appaiono le schermate seguenti.

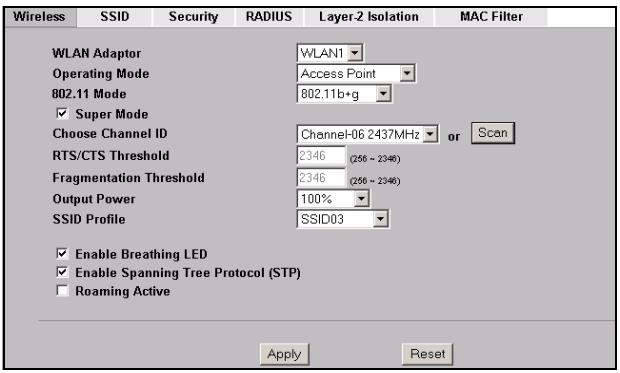

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

Le stazioni wireless e NWA-3500 devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless.

WLAN Adaptor (adattatore WLAN): Assicurarsi che sia selezionato WLAN1.

Operating Mode (Modalità operative): verificare che sia selezionata la modalità Access Point.

802.11 Mode (Modalità 802.11): selezionare lo standard wireless che si desidera utilizzare per la rete. Se tutti i client wireless supportano IEEE 802.11a, selezionare 802.11a. In caso contrario, selezionare 802.11b+g.

Choose Channel ID (Scegli ID canale): scegliere il canale wireless che si desidera utilizzare per la rete. Per consentire a NWA-3500 si selezionare automaticamente un canale, fare clic su Scan (Cerca).

SSID Profile (Profilo SSID): selezionare dall'elenco a discesa il profilo SSID che si desidera configurare per l'accesso alla rete. In questo esempio è utilizzato il profilo SSID03.

2 Fare clic su Apply (Applica) per salvare le impostazioni.

3 Selezionare la scheda SSID. Appaiono le schermate seguenti.

Verificare che le impostazioni per SSID03 siano ai rispettivi valori predefiniti.

Il SSID (il nome della rete) predefinito è ZyXEL03, l'impostazioni Security (sicurezza) predefinita è Security01. Layer 2 Isolation (isolamento Livello 2) e MAC Filter (filtro MAC) sono impostati su Disable (disabilitato) per impostazione predefinita.

Per cambiare le impostazioni del profilo SSID, scegliere SSID03 e fare clic su Edit (modifica)

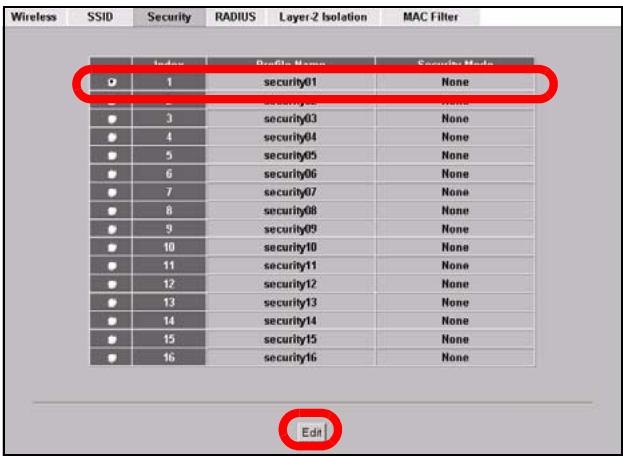

4 Fare clic sulla scheda Security (Sicurezza). Verificare che sia selezionata l'impostazione Security01 e fare clic su Edit (Modifica).

Wireless	SSID	Security	RADIUS	Layer-2 Isolation	MAC Filter
	Index	Profile Name	SSID	Security	RADIUS	QoS	Layer-2 Isolation	MAC Filter
	1	VoIP_SSID	ZyXEL01	security01	radius01	VoIP	Disable	Disable
	2	Guest_SSID	ZyXEL02	security01	radius01	NONE	Disolation01	Disable
	3	SSID03	ZyXEL03	security01	radius01	NONE	Disable	Disable
	4	SSID04	ZyXEL04	security01	radius01	NONE	Disable	Disable
	5	SSID05	ZyXEL05	security01	radius01	NONE	Disable	Disable
	6	SSID06	ZyXEL06	security01	radius01	NONE	Disable	Disable
	7	SSID07	ZyXEL07	security01	radius01	NONE	Disable	Disable
	8	SSID08	ZyXEL08	security01	radius01	NONE	Disable	Disable
	9	SSID09	ZyXEL09	security01	radius01	NONE	Disable	Disable
	10	SSID10	ZyXEL10	security01	radius01	NONE	Disable	Disable
	11	SSID11	ZyXEL11	security01	radius01	NONE	Disable	Disable
12	SSID12	ZyXEL12	security01	radius01	NONE	Disable	Disable
13	SSID13	ZyXEL13	security01	radius01	NONE	Disable	Disable
14	SSID14	ZyXEL14	security01	radius01	NONE	Disable	Disable
15.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5

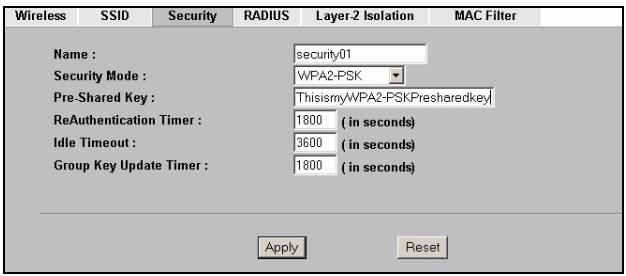

5 In questo campo è possibile immettere le impostazioni di sicurezza della rete wireless. I campi compilati variano a seconda del tipo di sicurezza selezionata nel campo

Security Mode (Modalità di sicurezza). Selezionare None (Nessuno) se non si desidera utilizzare la sicurezza wireless.

Questo esempio utilizza la sicurezza WPA2-PSK, nella quale tutti i clienti wireless devono utilizzare la stessa chiave pre-shared per unirsi alla rete.

Verificare che tutti i client wireless supportino il tipo di sicurezza impostata. Fare clic su Apply (Applica) una volta terminato.

Se i client wireless non possono comunicare con la rete, verificare che i client e NWA-3500 utilizzino le stesse impostazioni di sicurezza wireless.

3.2 Configura impostazioni IP

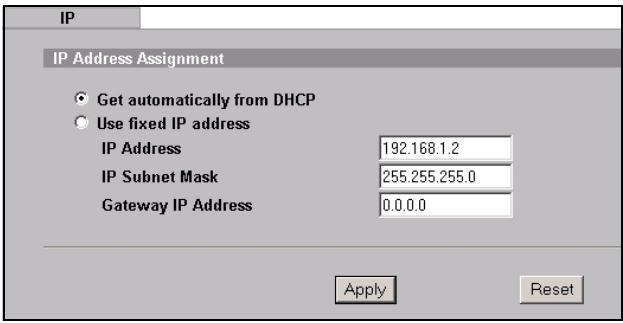

1 È necessario impostare l'indirizzo IP di NWA-3500 per essere nella stessa subnet della rete. Fare clic su IP nel pannello di navigazione.

Selezionare Get automatically from DHCP (ottieni automaticamente da DHCP) per consentire a un server DHCP presente in rete di assegnare un indirizzo IP a NWA-3500.

Se si dispone di un indirizzo IP specifico da utilizzare, selezionare Use fixed IP address (utilizza indirizzo IP fisso) e specificarlo unitamente al subnet mask e all'indirizzo IP gateway.

Fare clic su Apply (applica) NWA-3500 ora utilizza le nuove impostazioni IP. Non sarà più possibile connettersi a NWA-3500 utilizzando l'indirizzo IP predefinito.

Se si cambia l'indirizzo IP di NWA-3500, è necessario utilizzare il nuovo indirizzo IP quando si desidera accedere allo strumento di configurazione Web. Selezionando Get automatically from DHCP (ottieni automaticamente da DHCP), controllare il server DHCP per determinare l'indirizzo IP assegnato a NWA-3500. Per ulteriori informazioni vedere la documentazione del server DHCP.

2 Se si cambia l'indirizzo IP del computer in Sezione 2.1, tornare alla sua impostazione precedente.
3 Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quelle di NWA-3500. Fare riferimento alla documentazione dell'adattatore wireless.

NWA-3500 è ora pronto a connettersi allo switch o al router. Questa operazione può essere eseguita subito, dopo aver collegato le antenne e montato NWA-3500.

Se NWA-3500 non può comunicare con la rete, verificare che NWA-3500 stia utilizzando un indirizzo IP sulla stessa subnet dello switch / router.

4 Installazione dell'hardware

4.1 Collegamento delle antenne

Seguire le istruzioni presentate di seguito per eseguire il collegamento alle antenne in dotazione.

1 Individuare le prese delle antenne presso i lati di NWA-3500.
2 Individuare le prese delle antenne presso i lati di NWA-3500. Le antenne devono essere perpendicolari al suolo e parallele una con l'altra.
assicurarsi che le antenne siano accuratamente serrate sulle apposite prese.

4.2 Montaggio dell'hardware

In generale, la posizione migliore per il punto di accesso è al centro dell'area di copertura wireless. Per prestazioni ottimali, montare il dispositivo NWA-3500 in posizione soprelevata, senza ostacoli. Per prestazioni ottimali, montare il dispositivo NWA-3500 in posizione soprelevata, senza ostacoli.

Posizione libera

Posizionare il dispositivo NWA-3500 su una superficie piana e stabile (una scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi di connessione.

Montaggio a muro

Seguire i seguenti punti per applicare NWA-3500 ad una parete.

1 Individuare una posizione elevata sul muro che sia esente da ostacoli.

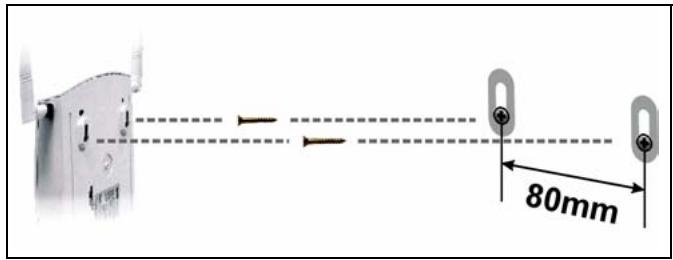

2 Inserire due viti (non in dotazione) nella parete a 80mm si distanza. È possibile utilizzare lo schema al termine della presente guida per facilitare il contrassegno dei

fori delle viti. Usare viti con testa da 6mm \~ 8mm. Non serrare le viti fino in fondo nella parete. Lasciare un piccolo spazio tra la testa della vite e il muro. Lo spazio deve essere abbastanza grande da consentire alle teste delle viti di scorrere nelle apposite fessure e ai cavi di connessione di scorrere lungo la parte posteriore di NWA-3500.

assicurarsi che le viti siano saldamente fissate alla parete e che siano abbastanza robuste per sostenere il peso di NWA-3500 con i cavi di collegamento.

3 Regolare i cavi.

Far scorrere i cavi di collegamento lungo la parte posteriore di NWA-3500 come mostrato nella figura seguente.

oppure

far scorrere i cavi di collegamento verso l'alto e lungo il bordo della parte superiore.

4 Allineare i fori presso la parte posteriore di NWA-3500 con le viti sulla parete. Appendere NWA-3500 sulle viti.

80mm

Power over Ethernet (PoE) consente di fornire elettricità a NWA-3500 per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di alimentazione nelle vicinanze.

Un iniettore o un dispositivo PoE (B) (non in dotazione) è necessario per fornire corrente (C) al cavo Ethernet (A). Questa funzionalità consente una maggiore flessibilità per il posizionamento del dispositivo NWA-3500 (Z).

Non è possibile collegare NWA-3500 a PoE tramite la porta ETHERNET nonché a una sorgente di alimentazione tramite la porta POWER 12VDC. Se si opera in questo modo, non scollegare la porta ETHERNET prima di aver scollegato la porta POWER 12VDC. Ciò causa il riavvio di NWA-3500.

6 Procedura per visualizzare le certificazioni di un prodotto

1 Aprire la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da questa pagina la certificazione che si desidera visualizzare.
